Как подключить домофон, который отключили за неуплату - подробная инструкция для популярных производителей и моделей

Установка на прибор координатно-матричного типа

Подключение трубки к аналоговому (координатно-матричному) прибору отличается от аналогичного действия с цифровым устройством. Аналоговая домофонная система работает по принципу телефонной станции – прием, анализ и соединение с нужным абонентом в ней осуществляет коммутатор. Подключение абонентов к системе чаще всего осуществляется параллельно.

Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).

В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.

Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.

Общие сведения

Телефон для записи видеороликов предлагает больше возможностей, чем обычная внутренняя связь. Конечно, не бесплатно – цена видеодомофона соответственно выше.

Установка входа видеодомофона включает в себя внешнюю панель (с дождевой крышкой или без нее) с кнопкой вызова, динамиком, микрофоном и камерой. Внутренняя камера с монитором на несколько дюймов, кнопка открытия двери, кнопки для дополнительных функций и регуляторы для регулировки резкости и яркости изображения.

Миниатюрная камера с большим углом обзора помещается в кассету с дверной станцией, а внутри здания установлен миниатюрный монитор. Он может быть цветной или черно-белый. Камера обычно включается после нажатия кнопки на дверной станции. В некоторых видеодомофонах его можно активировать, нажав кнопку рядом с домофоном. В дополнение к миниатюрному монитору вы можете подключить дополнительный монитор или даже телевизор к домофону.

Блок видеоданных может записывать изображения. Когда мы не дома и камера запускается нажатием кнопки, она будет передавать записанное изображение в память вместе с датой и временем его регистрации. Таким образом, вы можете увидеть, какие у вас гости, когда вы вернетесь.

Существуют также более технически совершенные системы. После активации соответствующей функции в видедомофоне камера автоматически регистрирует изображение во время нашего отсутствия, запоминая его через определенные промежутки времени – это называется мониторингом. Устройства, оснащенные камерами инфракрасного диапазона, позволяют наблюдать за областью без дополнительного освещения даже ночью.

Конструкция домофона

Домофон – это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Прибор получил особую популярность буквально в последнее десятилетие, ранее для защиты парадных наиболее часто использовались кодовые замки.

Фото — конструкция системы

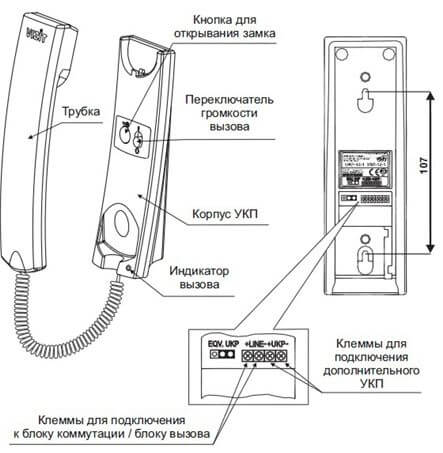

Домофон в квартире или частном доме состоит из трубки, вызывной панели, видеоаппаратуры (при необходимости дополнительного подключения наблюдения за дверью или калиткой), замка и коммутатора. Рассмотрим функции каждой детали:

Трубка цифрового домофона устанавливается в помещении, чтобы хозяин квартиры или дома мог принять вызов и при необходимости открыть дверь. Стандартно, абонентское устройство обязательно подключено к запирающей системе;
Вызывная панель необходима для набора нужного кода. Она может быть нескольких типов: с наборными кнопками, специальным считывателем кода с ключей или карточек, подсветкой или даже визуальным определителем. Последний – самый редкий вид, он используется для охраны промышленных или государственных объектов;
Замок или запирающее устройство домофона используется для контроля положения двери подъезда многоквартирного дома или калитки частного. Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. Запор с магнитным типом легко можно открыть снаружи, но, при этом он считается более надежным, чем устаревший вариант с металлической задвижкой, подключенной к электродвигателю; Фото — схема замка
При помощи модуля коммутатора (например, Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Эта практика более распространена в многоквартирном доме, т. к. в частном здании есть только один абонент. Фото — подключение домофона Коммакс

В качестве дополнительного обеспечения защиты к звонку может также добавляться возможность подключения видеодомофона (Kenwei KW-4HPTN, Kocom KCV-A374SD). В таком случае все данные транслируются при помощи камеры по специальному телевизору или компьютеру. В отличие от аудиодомофона, видео-система более надежна в использовании, ведь помимо вызова также производится зрительный контроль посетителей.

Виды домофонов

Существует несколько типов домофонов, которые используются для защиты от непрошеных гостей квартирного или частного здания. В зависимости от вида разнится их подключение:

Цифровые (Eplutus EP-2297C, Gardi GRD, Hyundai HA-201);
Координатно-матричные (AVC-305, Commax CDV-DPV-43 MTN, Laskomex).

Цифровые работают по такому принципу: при звонке они передают сигнал по двухпроводной линии, в которой распознается номер подключенной квартиры. В данном случае для сопряжения используются так называемые джамперы, которые по витой сетке передают сигналы к конкретной трубке. Каждая трубка в свою очередь оснащена микросхемами. Очень удобно, что к такому контроллеру можно подключить все квартиры не только в подъезде, но и на конкретном этаже.

Схема подключения домофона координатно-матричного типа более простая надежная, поэтому пользуется большей популярностью. К координатному устройству связи подключен коммутатор, который при вызове переключает сигнал на конкретную трубку. Подключение производится при помощи проводов десяток и единиц, т. е., каждая квартира обозначена двумя кабелями, номера которых не повторяются. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору. После этого модулятор преображает и обрабатывает полученную информацию и подключается к одной определенной «Единице» и одному «Десятку». После благодаря электромагнитному реле по телефонной линии LIN происходит соединение с определенной квартирой.

Фото — схема подключения модели цифрал

Чаще всего такое соединение параллельное, что значительно облегчает самостоятельный монтаж. Единственное, о чем нужно помнить – это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Если электрическое соединение производится неправильно, то нарушается работа не только конкретного абонента, но и всей охранной системы.

Фото — блок управления домофоном

Правила монтажа домофонов VIZIT

Подключение

Пошаговая инструкция, как самостоятельно подключить видеодомофон Элтис, Cyfral (Цифрал) с контроллером z 5r:

К данному контроллеру можно подключить считыватель ключей (touch memory) или зуммер, кнопку, которая будет использоваться для открытия электромеханического замка, подсветку, сам замок и блок питания;
Зуммер и датчик двери являются необязательными деталями, в то время как от кнопки открывания дверей и блока питания зависит работа всей системы. При необходимости также производится установка экрана, через монитор может производиться оптический контроль;
Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети;
После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности.

Также большой популярностью пользуются отечественные модели домофонов, в частности это КС-2006. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т. д.

Что делать, если отключили домофон Факториал, Eltis от сети питания:

Витая пара проводов чаще всего установлена в квартирном щитке. Чтобы её найти, Вам нужно открыть щиток, где производилось подключение кабеля домофона Urmet, Цифрал, Факториал и т. д. к подъездному или дверному замку; Фото — маркировка проводов при подключении
После определите, какие провода отвечают за десятки, а какие за единицы. Это можно сделать, посмотрев аналогичные кабели на соседних подключениях;
Обязательно следите за полярностью;
При подключении домофона коттеджа достаточно будет просто полярно соединить кабеля коммутатора и отпирающего замка.

Расценки на ремонт или установку переговорных систем могут разниться в зависимости от города и конкретной компании. В среднем цена подключения домофона варьируется в пределах 200–500 рублей (стоимость указана только за проведение работ, без прайса на затраченные провода). К примеру, подключить вызывную панель МВК-325 УКП в Москве и СПб будет стоить 500 рублей.

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Всё, что когда-то было аналоговым, может стать цифровым

В своих предыдущих статьях мы уже сравнивали аналоговые и цифровые технологии. В частности, рассмотрели IP-телефонию, IP-телевидение и IP-видеонаблюдение, и надо сказать, это не последние “IP-представители” современных устройств. Таким образом, открывать домофон с телефона уже не представляется чем-то невозможным.

IP-домофоны — удобная система доступа как для частных, так и для многоквартирных домов. От обычных домофонов они отличаются, прежде всего, интеграцией с домашней сетью. Подключение к маршрутизатору происходит через стандартную витую пару или через Wi-Fi, если устройство поддерживает беспроводную связь, а сообщение между составными частями IP-домофона происходит по SIP протоколу. Такая схема очень напоминает подключение цифрового видеонаблюдения и телефонии, а с некоторыми дополнительными опциями, домофон может работать в качестве сигнализации и системы безопасности, что уже больше похоже на СКУД, чем просто на прибор, открывающий входную дверь.

Удалённый доступ. Подключение домофона к телефону, планшету, компьютеру и другим устройствам.
Переадресация аудио- и видеосвязи на устройства домашней сети.
Оснащение датчиком движения.
Сохранение видеозаписей на внешнем накопителе или другом устройстве.
Интеграция с различными сетевыми системами: умный дом, сигнализация, домашняя автоматика и тд.

Для чего необходимо устанавливать домофон в частный дом

Главная задача, которую должен выполнять домофон, — обеспечивать безопасность владельцев дома и ограждать их от посторонних визитёров

Очень важно иметь аудио- или видеодомофон, если в доме живут пожилые люди или находятся маленькие дети, которые больше всего нуждаются в максимальной степени защиты. Наличие домофона поможет оградить людей от опасности, которая может появиться по причине излишней беспечности

Установка видеодомофона в частном доме помогает обеспечить безопасность жильцов за счёт полного контроля над зоной перед воротами

Благодаря домофону вам не придётся выходить из дома и идти через весь двор к калитке для того, чтобы посмотреть кто пришёл, так как вы сможете пообщаться с визитёром по аудио- или видеосвязи и при необходимости пропустить его, нажав кнопку на своём устройстве.

Но прежде чем приобретать такое устройство, необходимо точно определиться, для каких целей оно будет использоваться и какую сумму вы готовы потратить на свою безопасность. Именно поэтому каждый человек должен знать, какие типы домофонов существует в настоящее время, какие функции они выполняют, какие виды замков существуют для данных устройств и сколько всё это оборудование стоит

Также очень важно знать, можно ли при необходимости установить домофон в частном доме своими руками

Как смонтировать домофон в квартире

Принцип подключения домофона в квартире мало чем отличается от частного дома. Единственное, значительно увеличивается метраж кабелей, а также требуется специальная коммутационная аппаратура для связи всех абонентов с вызывной панелью. Теперь подробнее. Начнем традиционно со схемы:

Стоит отметить, что на входной двери в подъезде обычно устанавливается магнитный замок, с большой силой удержания.

Пожалуй, самый сложный этап – это подключить домофон к вызывной панели на входе в парадную. Начинаем с прокладки кабеля от квартиры к щитку, расположенному на лестничной площадке. Ведем провод от квартиры до щитка, укладывая его в пластиковый кабель-канал, затем аккуратно спускаем вниз по шахте подъездного щитка до первого этажа. Далее, укладывая в гофру, ведем к панели вызова или же к месту установки коммутатора.

Затем необходимо установить и подключить трубку. Место установки должно быть удобным и доступным – как и в случае с видеодомофоном в частном доме это стена около входной двери. Прикручиваем ее саморезами в заранее забитые дюбеля. Перейдем к подключению домофона в квартире. Сняв переднюю лицевую крышку, увидим клеммы. Их может быть две или четыре, в зависимости от выбранного типа устройства. Наличие четырех клемм говорит о возможности подключения еще одной дополнительной переговорной трубки. На фото показано порядок подсоединения:

Также можно организовать более простое подключение, когда вызывное устройство монтируется непосредственно за входной квартирной дверью, как на картинке:

В такой схеме отсутствует электрозамок, а система используется лишь для видеосвязи.

В завершение статьи хотелось бы поговорить о том, какими проводами пользоваться. Как было сказано выше, для подключения видеодомофона используйте сигнальные кабели типа КВК П 2 2х0,75 или витую пару FTP 4x2x0,51. Присоединить аудиотрубку можно двухжильным телефонным проводом или витой парой. Для запитки электрозамка подойдет двухжильный кабель ШВВП 2х0,75.

Также отметим один важный нюанс касаемо электрозамков, связанный с доступом в помещение. При отключении электроэнергии электромагнитный замок перестанет работать и дверь откроется автоматически, электромеханический же все равно будет оставаться закрытым

Помните об этой важной детали как на этапе эксплуатации, так и в процессе выбора комплекта для собственных условий

Вот по такому принципу производится установка и подключение домофона своими руками. Как вы видите, в частном доме и квартире не сложно самостоятельно выполнить монтаж, главное знать предоставленные правила и иметь под рукой подходящий инструмент!

Будет интересно прочитать:

Инструменты электрика — список
Цвета проводов в электропроводке
Как правильно штробить стены

Подводные камни IP-домофона

Пару слов о преимуществах и недостатках цифровых технологий в среде видеодомофонов. Из достоинств: огромный функционал, удалённый доступ, интеграция с другими системами и открытая инфраструктура.

Недостатков не много, но они, весьма, существенны и могут повлиять на конечный выбор.

Во-первых, вопрос цены: IP-домофоны, как мониторы и дополнительные камеры имеют высокую стоимость. Интеграция с аналоговыми системами, также требуют весомых затрат на услуги монтажа и покупку переходников.
Во-вторых, небольшая распространённость данной технологии оставила пользователей без грамотной и оперативной технической поддержки.
В-третьих, как и все цифровые устройства, IP-домофоны подключены к сети Интернет, поэтому требуют отдельного внимания в вопросах безопасности. И это даже не столько недостаток, сколько важнейший момент, которым часто пренебрегают и увеличивают, таким образом, шансы на взлом.

О защите IP-домофонов, мы подготовили специальное видео:

Типы домофонов и особенности работы

Последние виды домофонов распределяются по количеству абонентов:

Индивидуальный аппарат, предназначенный для установки в доме или коттедже. Панель вызова крепится у входа во двор (снаружи на воротах), а приемники – в любом удобном месте.
Устройство, рассчитанное на большое количество абонентов, монтируется в подъезде многоэтажного дома, панель ввода одна, приемники – в каждой квартире.

По технологии обработки сигнала:

Аналоговые, или координатно-матричные, модели, работающие как телефон на аналоговом коммутаторе (по типу мини-АТС). Подключаются к каждой квартире.
Цифровые девайсы подключаются ко всем квартирам парой проводов от цифрового коммутатора.

Разновидности современных домофонов

Цифровой девайс

Работает цифровой домофон следующим образом:

Сигнал поступает по двухпроводному кабелю.
Система вычисляет номер квартиры.
Работает электронная перемычка, своим замыканием или размыканием конфигурирующая сигнальную цепь для определенной квартиры (джампер).
Телефонная трубка в квартире оснащается приемной электроникой. Контроллер обслуживает любое количество квартир.

Подключается домофон 2-жильным проводом, по которому в контроллер поступает зашифрованная команда. Домофонная трубка подключается к устройству связи после приема вызова для конкретной квартиры. Связь может быть видео-, аудио- или смешанной.

Джампер обеспечивает безошибочное переключение контактов в ответчике. Для правильного задания программы телефонной трубке джампер монтируется между клеммами так, чтобы сумма цифр контактов была равна номеру подключаемого жилого помещения.

Преимущества цифровых аппаратов – простой монтаж, легкое подключение.
Отрицательный момент – прямое влияние каждой переговорной трубки на рабочее состояние системы.

При ошибочном подсоединении цифровой телефонной трубки или при замыкании в сигнальной разводке вся аппаратура может сломаться или начать выдавать неправильные коды сигналов.Цифровой видеодомофон – общая схема подключения

Аналоговое устройство контроля доступа

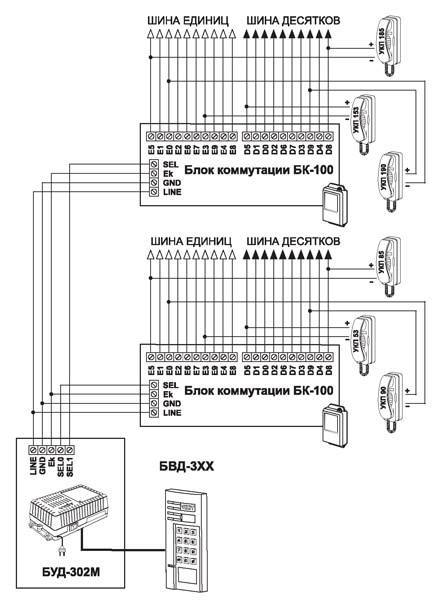

Чтобы установить домофон в квартире, требуется подсоединение коммутатора к помещению двумя проводами с отличными друг от друга номерами. Сначала сигнал поступает на коммутатор, после чего модулятор преобразует его в требуемый формат и подсоединяет к проводу с нужным цифровым обозначением. С контролируемым помещением домофон соединяется реле. В аналоговых конструкциях зачастую используется параллельное подключение. Работа аналоговой аппаратуры базируется на применении координатно-матричного присоединения по принципу мини-АТС. Трубка домофона подключается к коммутатору через две шины. Первая шина нумеруется десятками (D0-D9), вторая – единицами (E0-E9).

Для подключения домофона к квартире № 57 необходимо:

Присоединить провод от плюсовой клеммы переговорной трубки к контакту № 5 на шине D0-D9.
Присоединить провод от минусовой клеммы переговорной трубки к контакту № 7 на шине E0-E9.

При невозможности сделать подключение по номерам квартир монтер должен изменить программу в панели вызова, сместив номера на расчетное число, соответствующее квартирной нумерации. Самостоятельно такой расчет выполнить сложно, поэтому рекомендуется вызывать мастера, который сможет рассчитать число смещения.

Коротко о том, как работает домофон в аналоговом исполнении:

Сначала выбирают место крепления трубки связи системы контроля доступа, затем она фиксируется на стене подходящими метизами – саморезами, дюбелями «быстрый монтаж», шурупами.
Далее определяется место крепления коммутатора на каждом этаже. Обычно это распредкоробка для слаботочных шин. Шины подключаются параллельно, что облегчает монтаж, тем более, что коммутатор понадобится всего один на этаж. Недостаток такой схемы подключения состоит в том, что придется протягивать многожильный кабель от верхних квартир к месту монтажа коммутатора.
Открутив крышку коммутатора, находят клеммы D0-D9 и E0-E9 и подключают их к коммутатору таким образом, чтобы при сложении номеров контактов получился номер квартиры, в которую будет подаваться вызов.
Жилы присоединяются к телефонной трубке в правильной полярности контактов. Положительная клемма – к контакту коммутатора с нумерацией десятков, отрицательная –с нумерацией единиц.

Принцип работы аналогового домофона

Возможные неисправности

В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:

повреждения трубки механического характера;
при поднятии трубки сигнал продолжает звучать;
выход из строя кнопки разблокирования замка;
плохо слышно голос звонящего;
если вы нажимаете кнопку открытия двери, происходит сброс вызова.

В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие. Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы. В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.

Если для открытия замка вам приходится несколько раз нажимать на электрокнопку – виноват микровыключатель. Поменять самому эту деталь несложно, даже если она расположена на трубке домофона

Достаточно осторожно отпаять контакты неисправной детали, убрать ее и припаять новую. Если посетителя плохо слышно, дело в динамике либо микрофоне

В некоторых моделях такая неисправность может быть вызвана засорением резистора «Баланс», установленного на плате домофонной трубки.

Несанкционированное отключение вызова при разблокировке замка может быть вызвано прерыванием электроцепи, идущей от динамика. В этом случае внимательно осмотрите все узлы подключения кабеля – и на панели, и на переговорном устройстве. Конечно, предварительно отключите прибор. Если где-то обрыв, нужно заменить провод или подпаять контакты провода и клемм. Подводя итоги, можно сказать следующее: во многих случаях заменить поврежденную трубку и цифрового, и координатно-матричного домофона можно самостоятельно, это довольно простое действие. Лишь в некоторых случаях стоит вызывать мастеров-настройщиков вашей домофонной системы.

О том, как подключить разные домофонные трубки, смотрите в следующем видео.

«>

Поэтапное подключение

Монтаж домофона любого типа и сопровождающего оборудования начинается с определения точек подключения отдельных узлов и элементов аппаратуры.

Рассчитывается длина кабеля, прибавляются допуски для удобного подключения.
В стенах штробятся или прорезаются канавы для укладки сигнального и силового кабеля.
Рекомендуется укладка в гофрированную трубу, если позволяет толщина стены. При прокладке через металлические конструкции используют пластмассовые трубки или шланги. Разрешено укладывать провод в пластиковый кабель-канал.

Далее устанавливает комплект связного оборудования. Сначала в дверь врезают электромеханический замок. В зависимости от материала (металл или дерево) используются столярные инструменты или сварка.

Следующий шаг – монтаж источников питания. Для квартиры готовый отдельный блок подключается к ближайшей электрической розетке. Для этого к наружным видеокамерам и панели вызова монтируется отдельный трансформатор, который устанавливают в распределительном электрощите подъезда. В своем доме он монтируется в защищенном от влаги месте, лучше – в отдельный короб с дверцей.

Если узлы комплекта связи требуют накладного монтажа, то их крепят шурупами, саморезами или дюбелями. При необходимости сначала сверлят отверстия под метизы. Соединение всех приборов в рабочую схему происходит на последнем этапе монтажа.Монтаж и подключение связной аппаратуры

Для соединения всего оборудования в одну сеть коммутируют каждый домофонный элемент видео- и аудиосистемы, подсоединяют провода, закрепляют корпуса устройств на подготовленных и размеченных под метизы участках помещения. Затем проводится финишная отделка – замазываются штробы, поверхности стен отделываются декоративными материалами.

Аппаратура, установленная в ниши или в заранее выдолбленные или вырезанные углубления, прочно крепится, неровности замазываются раствором, устройства закрываются декоративными накладками или заделываются другим подходящим способом.

Последний шаг – пуско-наладочные работы. Вся аппаратура включается, проверяется правильность коммутирования набора номера, громкость и качество аудио- и видеосвязи.

Установка уличной панели

Как подключить домофон самостоятельно? Следующий пункт – это установка уличной внешней панели:

Примерная высота элемента от земли – 1,6 м.
Для накладных панелей на двери или стене отмечаются места расположения крепежных дюбелей, затем по наметкам высверливаются отверстия и крепится устройство.
Для встраиваемых вариантов прочерчиваются линии для штрабы, отмечается положение встраиваемой коробки.
С помощью зубила прорежьте штрабу, беря во внимание толщину как встраиваемого элемента, так и гофрированной трубы.
Установите и зафиксируйте встраиваемую коробку цементом.
Затем поместите в штрабу гофрированную трубку. При необходимости закрепите ее положение гвоздями.
Аккуратно зашпаклюйте штрабу с трубой, попутно вытаскивая удерживающие последнюю гвозди.
Теперь отрежьте до необходимой длины провода из трубы, подсоедините их к уличной панели.
Заканчивается действие фиксацией уличной панели во встраиваемой коробке.

Подбор совместимых устройств

Если вы хотите использовать вариант №1, то при покупке видеодомофона необходимо учитывать модель подъездного домофона и тип подъездной системы. Сегодня в продаже есть цветные и черно-белые совмещенные домофоны. Такой вариант кажется самым простым и рациональным, однако здесь следует учесть ряд факторов:

Корейские производители домофонов, а именно такие модели наиболее распространены на нашем рынке, не производят совмещенные модели. Приобрести можно лишь доработанные в России версии готовых видеодомофонов, в которые встроен модуль сопряжения.

Если произойдет сбой работы подъездного домофона либо выйдет из строя плата согласования, ремонт может занять несколько недель и обойтись в сумму, сравнимую с половиной стоимости нового устройства. При этом открывать подъездную дверь вам в период ремонта придется самостоятельно.

Из-за высокой чувствительности в работе совмещенного домофона бывают сбои, выражающиеся в плохой слышимости или в ошибках в срабатывании системы открывания подъездной двери.

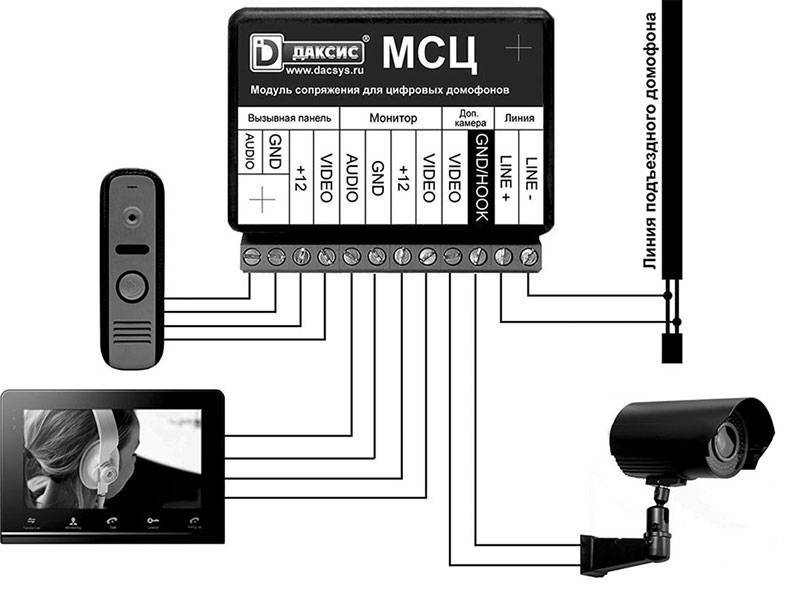

Подключение видеодомофона к общему домофону

Итак, как подключить видеодомофон? Прежде чем купить внешний адаптер и видеодомофон для квартиры с подключением к аппарату, установленному в подъезде, следует определить тип домофонной системы. Адаптеры, подходящие к домофону vizit, могут быть несовместимы с аппаратами других производителей. По конструкции различают:

Видеодомофоны координатные. Абоненты подключаются шлейфовым проводом. Координатный видеодомофон более надежен, его цена ниже. Благодаря этому, такие аппараты получили широкое распространение. При обрыве или коротком замыкании на одной из линий, другие абоненты остаются подключенными. Видеодомофоны координатные производятся фирмами Визит (vizit), Цифрал (cyfral).
Цифровые. Такие устройства позволяют подключить более 200 абонентов. Цифровые аппараты выполнены на базе микропроцессорного блока. Подключение абонентов осуществляется по двухпроводной линии, параллельно. Цифровые устройства дороже, чем их координатные аналоги, и не так широко распространены. Их производят фирмы Lascomex, Proel и другие.

Определить, какое устройство установлено в подъезде, можно несколькими способами:

По числу отходящих проводов. От цифровых устройств отходят 2 провода. Видеодомофоны координатные соединяются с абонентами при помощи шлейфа.
По фирме производителю или модели. Аппараты Vizit, Eltis, Commax обычно координатного типа. Устройства, произведенные под торговыми марками Proel, Raikmann, как правило, цифровые. Для точного определения типа используемой системы целесообразно ввести номер модели в поисковую систему.

Лучше всего просто узнать телефон обслуживающей фирмы, позвонить и уточнить тип аппарата, установленного у вас. Блок сопряжения для видеодомофона должен быть совместим с общей системой контроля доступа. Целесообразно приобрести универсальный адаптер, который поддерживает стабильную работу видеодомофона с подъездным домофоном. Узнать о совместимости устройств, их производителей можно в техническом паспорте блока сопряжения домофона.

Провода, которые ранее шли к трубке аудифона, необходимо подключить к выносному модулю согласования. Подключать домофон к подъездному домофону нужно 4-х жильным контрольным кабелем, марку которого можно узнать в технической документации адаптера или видеофона.

Все соединения необходимо делать точно по схеме, которая также есть в техническом паспорте. В противном случае система будет неработоспособна.

Если вы решили подключить общеподъездный аудиодомофон к индивидуальному видеодомофону, от аудиофона можно отказаться. Устройство с функцией видеонаблюдения обеспечивает звуковую связь с вашими посетителями. Все же, при всей простоте, подключение видеоустройства и адаптера целесообразно доверить специалисту.
