Подключение к трубе водопровода

Для подключения водонагревателя к ХВС и ГВС потребуются:

• гаечные ключи (лучше взять пару разводных);
• ФУМ-лента;
• тройники для врезки в имеющиеся трубопроводы;
• два запорных вентиля;
• предохранительный и обратный клапана;
• пластиковые трубы либо шланги в металлической оплетке;
• труборез и паяльник для пластика либо соответствующие фитинги;

Процесс подключения бойлера к водопроводам сводится к подсоединению двух труб (ввода с холодной и выпуска с горячей водой) к патрубкам с резьбой на корпусе нагревателя. И основной момент здесь – правильная врезка тройников под эти отводы в имеющийся трубопровод водоснабжения.

Порядок подключения бойлера к потребителям горячей воды

Врезка в трубу из металлопластика

Если водопровод сделан из металлопластиковых труб, то потребуются компрессионные либо напрессовочные пресс-фитинги. С первыми при подключении водонагревателя проще работать, нужно затягивать гайки ключами. А вторые более надежны, но образуют неразъемное соединение.

Для монтажа тройника нужно будет вырезать на трубопроводе участок соответствующего размера. Для этого лучше воспользоваться труборезом, но можно взять и ножовку по металлу с мелкими зубьями. Только надо следить, чтобы алюминиевый слой металлопластика потом не выступал на срезанном крае. Фольгу может затянуть внутрь трубы, из-за чего последняя окажется заужена.

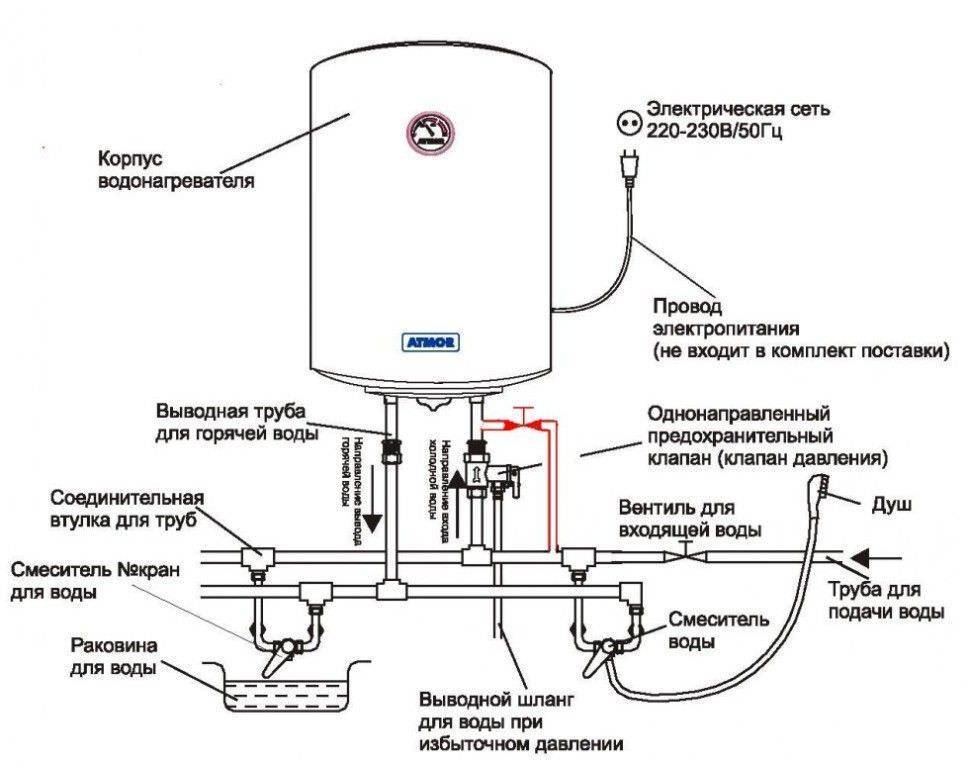

Схема подключения бойлера и расходные материалы

Полипропилена

Если необходимо подключить бойлер к водопроводу, сделанному из полипропиленовых труб, то потребуется паяльник. Разрез делается так же, как в случае с металлопластиком. Затем тройник нагревается с одной стороны и припаивается к трубе, а потом осуществляется пайка второго его конца. Сбоку остается свободный конец с резьбой для подключения отвода с водонагревателя.

Варианты схем подачи воды через бойлер

Стальные трубы

Со стальными трубами придется повозиться. Здесь необходимо либо браться за болгарку и потом нарезать резьбу для подсоединения тройника плашкой или клуппом, либо установить накладной хомут («вампир», тройник-обойма) и просверлить трубопровод.

Первый вариант подключения водонагревателя к водопроводу сложнее в монтаже и надежнее в эксплуатации, а второй – более быстрый и простой, но не столь долговечный.
Но здесь как подключить слив стиральной машины к канализации – можно просто повесить дренажный шланг на ванну, а можно установить тройник с боковым отводом. Во втором случае надежность будет на порядок выше.

Со стальными водопроводными трубами все во многом схоже. Однако и вставленный тройник, и накладной хомут дают приблизительно одинаковый результат. При этом если опыта работы болгаркой нет, то лучше воспользоваться вторым вариантом.

Стальные трубы непросто подключить, поэтому чаще этот вариант подключения к бойлеру для промышленных нужд или интенсивного использования

Процедура врезки в водопровод

Самыми большими сложностями чаще всего сопровождается самостоятельное подключение после того, как водопроводная система введена в эксплуатацию. Тем не менее своими руками выполнить работы не сложно.

Врезка в полипропиленовый водопровод предполагает:

• нарезку труб и присоединение тройников посредством специального паяльника;
• присоединение к тройникам труб, монтируемых к водогрейному прибору;
• подсоединение труб к водонагревателю при помощи крана и оконечной муфты;
• выполнение аналогичных работ по подключению трубы горячего водоснабжения к водогрейному прибору.

Процесс подключения бойлерной установки к водопроводной системе металлического типа осуществляется в следующей последовательности:

• подготовка места врезки с удалением загрязнений и остатков окрашенного слоя;
• установка на трубу хомута с прокладкой-уплотнителем;
• высверливание в трубе отверстия под втулку через патрубок;
• нанесение резьбы и установка «сгонов»;
• монтаж кранов;
• подсоединение кранов к трубам;
• подключение труб к водогрею.

Проще всего самостоятельно установить металлопластиковую водопроводную систему, посредством разрезки труб с установкой тройников и отводов до водонагревательного оборудования.

На заключительном этапе установленный и подключенный водонагревательный прибор заполняется водой из системы водоснабжения, после чего подключается к электрической сети с заземлением и тестируется в штатном режиме.

Как подключить бойлер, схема подключения бойлера с учетом ограничения выделенной мощности

   Любая проводка проектируется и монтируется под определённые нагрузки. Они назначаются электро-снабжающей организацией. В современной квартире у владельца жилплощади работает большое количество электрических приборов. Они могут легко превысить тот лимит мощности, который для них выделен. Эксплуатировать домашнюю проводку таким образом опасно: она может перегреться и создать пожар.

   Чтобы его предотвратить требуется отключать мощные потребители при создании критических нагрузок. Учитывая то, что ТЭН бойлера включается периодически для подогрева воды, температура которой быстро не снижается, то его нагрев обычно и приостанавливают, обеспечивая работу других приборов, например, холодильника, стиральной или посудомоечной машины.

   С этой целью используют электронное устройство, обладающее функциями:

   В качестве такого прибора можно использовать заводской ограничитель мощности ОМ-110.

   Как подключить бойлер, схема подключения ограничителя мощности

   Он предотвратит частые отключения сети автоматическим выключателем от перегрузок, создаст нормальный режим потребления электроэнергии для всех подключенных электроприборов. Ограничитель мощности ОМ-110 предназначен для работы с нагрузками до:

Будем рады, если подпишетесь на наш Блог!

Если приобретённый в магазине бойлер необходимо установить самостоятельно, то для проведения монтажных работ следует подготовить инструменты, материалы, а также внимательно изучить инструкцию к этому электрическому прибору.

Самостоятельная установка электрического бойлера не представляет никаких сложностей, но только для тех людей, которые умеют обращаться с инструментами, и имеют опыт электромонтажных работ в сети 220 В.

• Готовимся к подключению ↓
• Правила подключения ↓
• Подключение к сети ↓
• Заботимся о защите ↓
• Проверка работы ↓
• Блиц-советы ↓

Оптимальный вариант установки бойлера – это ванная комната. Если по причине ограниченного свободного пространства установить бойлер в этом месте не удаётся, то следует подобрать место на кухне или в подсобном помещении. При выборе места установки следует позаботиться о возможности подведения электрической сети 220 В и холодного водоснабжения.

Бойлер устанавливается на значительном расстоянии от пола. В большинстве моделей подсоединение коммуникаций осуществляется снизу, поэтому прибор следует разместить на высоте не менее 50 см. Если подключение бойлера выполняется в ванной комнате, то его следует разместить от ванны и раковины на расстоянии не менее 1 метра.

Таким образом исключается вероятность попадания на поверхность прибора воды и уменьшается возможность поражения электрическим током в случае неисправности прибора.

Стоит учитывать, что бойлер, наполненный водой, имеет значительную массу и должен быть надёжно закреплён. Обычно устанавливают водонагреватели на стену. Для правильного расположения крепёжных отверстий можно использовать очень простой способ разметки. Необходимо приготовить лист картона и маркер.

Замеры осуществляются в таком порядке:

1. В большинстве моделей подсоединение коммуникаций осуществляется снизу, поэтому прибор следует разместить на высоте не менее 50 смЛист картона укладывается на полу.
2. На картон сверху ставится бойлер плашмя, при этом кронштейны крепления должны плотно прилегать к картону.
3. Маркером отмечаются на картоне отверстия под крепёжные болты.
4. Картон с метками прикладывается к месту, где будет установлен бойлер, и маркером отмечаются точки сверления отверстий для анкерных болтов. Когда будет произведена разметка, перфоратором делаются отверстия в стене диаметром 12 мм. Глубина отверстий зависит от применяемых болтов.

Для правильного монтажа бойлера потребуется установить отдельную розетку и осуществить подводку холодной воды к прибору.

Для этого понадобится приготовить следующие материалы и инструменты:

1. Перфоратор или ударная дрель.
2. Пассатижи.
3. Молоток.
4. Розетка.
5. Подрозетник.
6. Анкерные болты.
7. Кабель электрический с диаметром жилы не менее 3 мм.
8. Гаечные ключи.
9. Отвёртка.
10. Гипс строительный.
11. Выключатель автоматический 20 А.
12. Зубило.

Основной процесс

Инструкция по подключению бойлера к электросети будет предоставлена с того места, когда вся отопительная система будет подведена к месту установки агрегата. Все, что Вам остается – повесить водонагреватель на стену и подсоединить его к электропитанию.

Крепление к стене

Рассмотрим более сложный вариант, когда будет применяться установка бойлера накопительного типа, т.к. монтаж проходного водонагревателя менее трудоемкий (из-за меньшего веса и габаритов изделия). Сначала нужно разметить стену в соответствии с размещением креплений. Для этого отмеряем расстояние, необходимое для установки крепежных ушей, и переносим его на стену. Обязательно используйте строительный уровень, чтобы уши были размещены строго горизонтально.

Любой перекос повлияет на работоспособность агрегата, а следовательно, на его срок службы и эффективность использования. Бак должен быть размещен идеально ровно как в горизонтальной, так и в вертикальной плоскости.

После разметки берем дрель, засверливаем отверстия в стене и вбиваем в них дюбеля. Далее вкручиваем в них анкерные крюки и вешаем бойлер на стену, как показано на фото ниже.

Не переживайте за декоративную отделку стен. Если даже уже сделан ремонт в квартире, при аккуратном монтаже Вы не повредите поверхность. Подробную инструкцию по установке и подключению бойлера настенного типа Вы также можете увидеть на видео примере:

Подключение проводов

Когда водонагреватель будет надежно закреплен на стене, требуется самостоятельно подвести к нему электропроводку. Рассмотрим два существующих варианта подключения проводки от счетчика.

Вариант 1 – Питание от розетки

Такой вариант используется, если мощность агрегата не превышает 3,5 кВт. В этом случае необходимо подвести розетку к месту подключения бойлера к электрической сети, как показано на схеме выше. Минимальное сечение кабеля должно составлять 2,5 мм.кв. (жилы медные). Рекомендуется заблаговременно осуществить расчет сечения кабеля, чтобы он смог выдержать возникающие нагрузки.

Вариант 2 – Питание от щитка

Если Вы приобрели устройство мощностью свыше 3,5 кВт, использовать питание от розетки запрещается, ведь она попросту не выдержит такой нагрузки. В этом случае необходимо подвести к водонагревателю кабель напрямую от распределительного электрощитка, установленного в квартире либо доме.

Следует обратить Ваше внимание на то, что подключение бойлера к однофазной сети можно осуществлять в том случае, если его мощность составляет не более 4 кВт. Если номинальная мощность выше, обязательно сеть должна быть трехфазной (напряжение 380 Вольт)

После того как Вы определитесь со способом подключения бойлера к электричеству, нужно самому запитать устройство и переходить к следующему этапу. На видео ниже рассматриваются различные схемы подключения водонагревателя:

Установка защиты

Так как при создании системы отопления Вы будете иметь дело с мощным оборудованием, а также близким расположением воды и тока, необходимо позаботиться о защите бойлера и самого себя.

В первую очередь нужно осуществить подключение УЗО и автоматического выключателя к линии, которая будет обслуживать агрегат. Если питание будет происходить от розетки, устанавливать защитную аппаратуру рекомендуется на распределительном щитке. В том случае, если питание будет происходить напрямую от щитка, устройства защиты должны быть вблизи самого объекта чтобы можно было удобно и безопасно осуществлять его обслуживание. Не забываем о том, что при близком размещении УЗО и АВ необходимо обеспечить защиту устройств от попадания влаги. Для этого рекомендуется помещать изделия в герметичный короб.

В сети 220 В необходимо обязательно подключать электробойлер через двухполюсный автоматический выключатель

Помните важное правило — автоматика устанавливается с верхним подключением вводной фазы и нуля

Первый запуск

Когда все электромонтажные работы будут окончены, следует переходить к пуску оборудования. Первым делом необходимо проверить все соединения проводов и труб на целостность и герметичность. Если никаких отклонений не обнаружено, можно приступать к включению электропитания. Для этого сначала открываются задвижки на трубах (холодного и горячего контура), после чего можно включать автомат и УЗО. Настоятельно рекомендуем просмотреть видео инструкцию, в которой весь процесс рассмотрен наглядно:

https://youtube.com/watch?v=3MPlGi1Zqss

Стандартная схема электроподключения

Если рассматривать стандартную схему электроподключения накопительного водонагревателя, которая представлена ниже (обычно используется в квартирах) следует обратить внимание на следующие особенности.

Во-первых, подключение должно осуществляться при помощи изолированного 3-х жильного кабеля соответствующего сечения.

Во-вторых линия, запитывающая накопительный бойлер должна быть оснащена индивидуальным автоматическим выключателем  (двухполюсным) соответствующего номинала (по току и напряжению).

В-третьих, если подключение планируется производить через розетку, то в обязательном порядке степень защиты данного электроприбора должна быть не ниже IP44. А сама вилка и розетка должны иметь дополнительный (заземляющий контакт).

В-четвертых, корпус бытового электроприбора должен иметь электрическую (неразрывную) связь с заземляющей (зануляющей) нейтралью, которая обычно расположена в распределительном щитке.

В-пятых, если электрическое подключение бойлера будет организовано по постоянной схеме (без использования розетки), то в зоне удобной для потребителя должен быть установлен дополнительный автоматический выключатель, при помощи которого накопительный водонагреватель может быть обесточен при необходимости.

Виды бойлеров

Бойлеров существует несколько видов, и то, как будет производиться монтаж водонагревателя, зависит от конструкции и типа агрегата.

1. Агрегат косвенного нагрева. В них отсутствуют ТЭНы, а жидкость в баке может нагреваться от внешних источников (системы отопления, с использованием твердотопливного или газового котлов, гелиосистемы, с применением солнечных батарей). Аппараты могут быть как настенные, так и напольные (емкость может достигать до 1000 литров, и при монтаже их приходится ставить на пол).

2. Газовый накопительный бойлер. Данный вид аппаратов не стоит путать с газовыми колонками, по своей сути являющиеся нагревателями проточного типа. Вода в газовом агрегате греется за счет сгорания газа и находится в специальном резервуаре. Установка бойлера своими руками не рекомендуется по причине того, что подключение к газу должно проводиться специалистами. Кроме того, нужно обеспечить хорошую вытяжку для продуктов сгоревшего газа.

3. Электрический накопительный агрегат. Электрические бойлеры пользуются наибольшей популярностью. Жидкость в них нагревается с помощью ТЭНов, установленных внизу бака. Температура регулируется встроенным термостатом. На примере водонагревателя Термекс можно увидеть, что существует и электронное управление нагревом жидкости в агрегате. Электрические аппараты имеют компактные размеры и просты в установке и подключении.

Правила подключения

Устройство должны быть установлено таким образом, чтобы к нему был доступ со всех сторон для проведения технических работ

В первую очередь необходимо позаботиться об электробезопасности использования данного прибора: подключить к корпусу электроводонагревателя заземляющий провод.

Подключение бойлера рекомендуется осуществлять в евророзетку, заземляющий контакт которой надёжно соединён с заземлением домашней электросети. Категорически запрещается подключение бойлера через удлинитель любого типа и конструкции.

Для установки водонагревателя необходимо использовать только заводские элементы крепежа, которые входят в комплект электрического прибора.

Устройство должны быть установлено таким образом, чтобы к нему был доступ со всех сторон для проведения технических работ. Расстояние от боковой стены до бойлера устанавливается не менее 200 мм.

Если в водонагреватель поступает вода из индивидуального источника, например колодца или скважины, то в системе водозабора обязательно должен быть установлен фильтр грубой очистки воды.

Бойлер устанавливается только на твёрдую вертикальную поверхность, запрещается устанавливать устройство на различные перегородки из дерева и гипсокартона.

В обязательном порядке к подводящей линии холодной воды и отводящей с нагретой жидкостью устанавливаются запорные элементы в виде шаровых кранов. Такое расположение кранов значительно упрощает ремонтные работы, которые могут быть произведены во время эксплуатации водонагревателя.

При подключении бойлера к водопроводу обязательно должен быть установлен обратный клапан. Это устройство предохранит образование в водонагревателе избыточного давления жидкости, даже в случае отказа автоматического реле, которое управляет включением ТЭНа при заданной температуре нагрева воды.

К обратному крану должна быть подсоединена эластичная трубка, которая применяется для стравливания избыточного давления в канализацию.

Для того чтобы исключить вероятность протечек при эксплуатации устройства, необходимо использовать резиновые или силиконовые прокладки.

При установке водонагревателя в ванной комнате его установка должна быть не ближе 1 метра от ванны или раковины.

Размещать розетку в ванной комнате следует таким образом, чтобы исключить вероятность попадание на неё воды.

Элементы и детали для подключения бойлера к электричеству

Материалы и комплектующие

Как правило, накопительные и проточные водонагреватели комплектуются креплениями – скобами или кронштейнами, предназначенными для подвеса агрегата на стену. Остальные комплектующие и трубопроводную арматуру придется купить самостоятельно.

Для установки и правильного подключения электрического бойлера по стандартной схеме подготовьте комплект материалов:

• 3 крана шаровых Ду15;
• 2 американки идентичного диаметра;
• тройник Ду15;
• предназначенный для бойлеров предохранительно-обратный клапан;
• трубы из металлопластиковые (также подойдет сшитый полиэтилен, гофрированная нержавейка либо полипропилен) с присоединительными фитингами;
• кабель трехжильный медный ВВГ сечением проводников 2,5 мм²;
• выключатель автоматический двухполюсный, рассчитанный на ток 20 ампер.

Так выглядит клапан сброса давления из бака

Если трубные подводки к накопительному водонагревателю планируется муровать в стену, лучше взять трубу из металлопластика, нержавеющей стали или сшитого полиэтилена. Разводку из ППР скрыто прокладывать не рекомендуется. Не забудьте о кронштейнах крепления труб к стенам – подводки не должны нагружать патрубки бойлера собственным весом.

Длина кабеля для присоединения к электросети зависит от удаленности главного щитка управления, откуда придется вести отдельную линию электропитания. Второй вариант подключения – к ближайшей распределительной коробке розеточной сети. Для прокладки проводки открытым способом подготовьте пластиковые кабель-каналы или гофрированный рукав.

При скрытой прокладке трубы сразу уходят в стену

Вариант подсоединения бойлера косвенного нагрева зависит от типа котла и схемы отопления. Но вам однозначно понадобятся трубы с фитингами и циркуляционный насос малой мощности, развивающий давление 4 м водного столба (0,4 Бар).

Подключение водонагревателя к электрической сети

Электронагреватели обладают большой мощностью, поэтому требовательны к электросети. Для подключения электропитания к бойлеру необходимо провести от распределительного щита квартиры отдельный кабель сечением медной жилы не менее 2,5мм, а сам распределительный щит обязательно оснастить прибором УЗО, который убережет жителей квартиры или дома от поражения электрическим током в случае утечки электричества на корпус бойлера. Нередко устройство защитного отключения (УЗО) поставляется в комплекте с самим бойлером.

Устройство защитного отключения для бойлера — это необходимость

Самая простая схема подключения водонагревателя предусматривает подключение прибора в розетку. Водонагреватель в обязательном порядке должен быть заземлен, поэтому для его подключения понадобится трехполюсная розетка. Если водонагреватель установлен в ванной, то розетка обязательно (при подключении на кухне – желательно) должна быть влагостойкой.

Схема подключения бойлера в розетку подойдет только для приборов небольшой мощности. При соединении водонагревателя большой мощности розетка будет сильно нагреваться. В результате соединение вилки с розеткой со временем ослабнет, возникнет зазор между контактами, через который постоянно будет проскакивать искра. В итоге возможно выгорание розетки, выход из строя дорогостоящего бойлера или пожар.

Водонагреватель подключенный через розетку

Кроме того, единственный способ полностью отключить подключенный по такой схеме от сети – вытащить вилку из розетки. Это всегда чревато при отключении приборов большой мощности, а если к тому же дело происходит в помещении с повышенной влажности – опасно вдвойне.

Поэтому правильнее будет максимально вывести соединений электрических кабелей из помещений повышенной влажности, а также свести к минимуму количество этих соединений. Для этого нужно провести кабель из электрического щита прямо к бойлеру без розеток. Желательно выделить для бойлера отдельный распределительный щит, который, разумеется, также будет располагаться не в ванной и не на кухне.

При отсутствии вилки и розетки функция отключения прибора будет возложена на автоматический выключатель (автомат). Заодно автомат убережет водонагреватель от выхода из строя в результате скачков тока в сети. При выборе автомата обязательно следует учитывать, что автоматический выключатель, обслуживающий такие мощные приборы как водонагреватель ни в коем случае не должен обладать излишней чувствительностью, иначе он будет отключаться постоянно. Как правило, для подключения мощных бойлеров используют автоматы, рассчитанные на силу тока 16А.

Автомат защищает от повреждений сеть и электроприборы, людей же защитит устройство защитного отключения (УЗО). Принцип действия этого прибора основан на постоянном сравнении силы тока входящего в защищаемую им сеть с силой тока, выходящего из нее. Если эти две величины не совпадают на значение, большее, чем обычные потери, значит, где то в сети происходит утечка, в лучшем случае через повреждения изоляции, в худшем – через тело человека. Поэтому сила тока, на которую реагирует УЗО, должна быть меньше, чем та, которая способна нанести человеку непоправимый вред. В отличие от автоматов, счет здесь идет на миллиамперы.

Кроме тока утечки, важным показателем УЗО является сила тока сети, на которую рассчитан прибор. Это значение должно быть немного больше чем сила тока автомата, в этом случае при скачке тока в сети автомат отключится раньше, чем УЗО выйдет из строя.

Подведем итог. Для подключения бойлера высокой мощности к электросети нам понадобится:

• распределительный щит (в крайнем случае, можно подключить в общий, но не желательно)
• трехжильный кабель необходимой длины.
• автоматический выключатель, рассчитанный на ток 16А
• устройство защитного отключения с током утечки менее 30мА, рассчитанное на работу в сети с силой тока более 16 А.

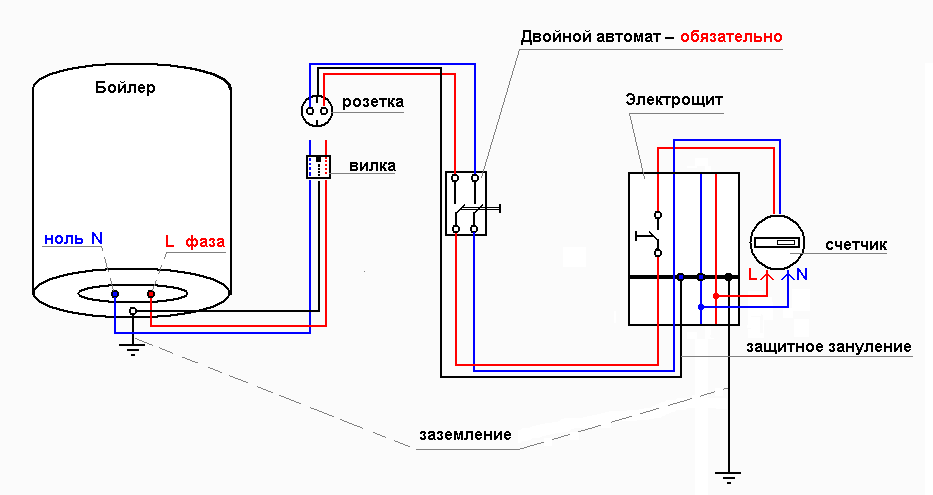

Примерная схема подключения бойлера к электросети приведена на рисунке.

Схема подключения бойлера к электросети

И главное, при подключении такого мощного электроприбора как бойлер, ни в коем случае не игнорируйте правила техники безопасности. Если сомневаетесь в своих силах, не рискуйте, а лучше обратитесь к специалистам.
