Устройство и внешний вид

УЗМ-50М и 51М, 16М состоит из двух частей. На входе стоит варистор — он сглаживает кратковременные всплески или проседания напряжения, которые образуются при включении оборудования, имеющего электромоторы. На выходе стоит электромагнитное реле, которое отключает нагрузку при опасном напряжении в сети. В моделях 51 МД и 50 МД добавлено еще одно устройство — обнаружение искрения. Так что модификация с буквами «МД» — противопожарная.

К клеммам можно подключать проводники сечение которых не более 35 мм² (в модели УЗМ 16 провода до 2,5 мм²). Линейные провода подключаются к верхним клеммам, нагрузка — к нижним. При срабатывании разрываются только фазные провода, нейтраль не коммутируется. Она идет напрямую на выход. Любое из устройств может устанавливаться как на входе в дом или квартиру, так и на отдельные группы потребителей.

Внешние отличия хорошо заметны. У УЗМ-50МЦ есть цифровой индикатор, благодаря которому можно оперативной отслеживать напряжение, ток и мощность

Лицевая панель различных модификаций может иметь существенные отличия. Однако в любой модели присутствую индикаторы работы/аварийного отключения (зеленый — в работе, красный — отключен). Есть светодиод, который меняет цвет в зависимости от того, по «дуге» произошло отключение, или из-за аварийных параметров напряжения. Есть также кнопки ручного управления, в модификации УЗМ-51МД — ручки регулировки пределов включения и отключения электропитания.

Это интересно: Wi-Fi реле Sonoff — принцип работы, виды и схема подключения

Устройство и назначение

УЗМ-50ЦМ – защитное устройство, главным предназначением которого является защита электрической однофазной сети (АС 230в) и подключенного к ней оборудования от негативного воздействия резких скачков напряжения, вызванного различными причинами (некачественное или старое оборудование, включение мощных приборов или оборудования с высокими пусковыми токами, нарушение в работе электрической сети, неправильное подключение и наладка оборудования и прочие).

Данный прибор автоматически выключает питание при регистрации отклонения напряжения в сети, тем самым защищая проводку и электроприборы от повреждения и возгорания. После восстановления напряжения до нормальных значений, УЗМ-50ЦМ автоматически приводит сеть в работоспособное состояние.

Итак, перечислим основные функции, которые выполняет УЗМ-50ЦМ:

  • отключение оборудования при выходе напряжения за установленные пределы;
  • защита от импульсных скачков напряжения;
  • автоматическое включение после нормализации параметров электросети, через настраиваемое время задержки;
  • снижение пусковых токов при включении емкостной нагрузки путем замыкания контактов в момент перехода сетевого напряжения через ноль (ZVS), что особенно актуально при использовании современной техники с импульсными источниками питания;
  • режим измерения напряжения в сети, потребляемого нагрузкой тока или мощности, для переключения режимов во время работы следует нажать кнопку «−» и подержать в течение 1 секунды.

Производитель предупреждает, что защитное реле не заменяет другие устройства защиты (автоматические выключатели, УЗО и прочие), а работает совместно с ними в сетях ТТ, TN-C, TN-S, TN-C-S.

Принцип работы

Работает УЗМ 51М следующим образом. Во включенном состоянии (когда устройство подсоединено к сети) прибор проверяет напряжение в линии. Во время появления импульсов высокого напряжения, на которые не рассчитана нагрузка, их в первую очередь шунтирует радиоэлемент варистор, понижая до допустимого уровня.

Все процессы, которые происходят внутри схемы, отражаются при помощи двухцветной индикации. Первый вариант — когда напряжение в сети достигает верхнего предела срабатывания. При этом индикатор красного цвета начинает мерцать, а желтый постоянно горит. Как только величина электричества превышает допустимую, нагрузка отсекается, индикатор красный горит постоянно, желтый при этом потухает. С того момента, когда напряжение опустилось до нормы, включается схема задержки времени повторного подключения нагрузки. Это состояние индицирует мерцающий зеленый светодиод. Постоянное свечение зеленого индикатора говорит о том, что задержка прошла, и нагрузка вновь подсоединена к питающей цепи. Но если во время задержки произошло повторное превышение напряжения выше уровня допустимого, наступает сброс системы и все повторяется заново.

Второй вариант – это чрезмерное понижение питающего напряжения. В этом случае мерцание подает зеленый светодиод. Так длится до тех пор, пока не будет перейден нижний порог срабатывания. Когда наступает эта фаза, система задержки времени включается, производя отсчет. Далее отсекается нагрузка, и красный цвет мерцает с периодичностью в две секунды. Выравнивание напряжения до допустимых пределов вновь приводит к срабатыванию задержки, а далее — к загоранию зеленого индикатора и включению нагрузки в электролинию.

Конструкция

УЗМ-3-63К представляет собой прибор для контроля напряжения на основе мощного трехфазного силового реле. Именно с его помощью осуществляется коммутация трехфазных нагрузок. Его установка производится на стандартную ДИН-рейку, шириной 35 мм. Для проводов питания коммутируемых цепей предусмотрено переднее подключение. Размеры клемм дают возможность подключать проводники площадью сечения до 25 мм2.

Все компоненты размещаются в прочном пластиковом корпусе. На его лицевой панели размещаются поворотные переключатели максимальной и минимальной величины напряжения – Uмакс и Uмин. Здесь же имеется переключатель поворотного типа, с помощью которого задается время повторного включения.

Рядом расположены шесть разноцветных индикаторов. Два светодиода красного цвета, указывающие на превышение и снижение линейного напряжения относительно установленных пределов. Один светодиод – желтый – сигнализирует о подключенной нагрузке. Три индикатора зеленого цвета с маркировкой «L1», «L2» и «L3» показывают наличие напряжения на каждой из трех фаз.

Вводные клеммы расположены в верхней части. Они подключаются к шине и обозначаются символами N, L1, L2, L3, что соответствует нейтрали и трем фазам. Возле них по центру расположена надпись «ВХОД». Выходные клеммы, к которым подключается нагрузка, расположены снизу и промаркированы символами N, U, V, W. В центре нанесена надпись «ВЫХОД». Дистанционное управление подключается через отдельные клеммы, обозначенные Y1 и Y2.

Что такое УЗМ и зачем он нужно

УЗМ — это аббревиатура от названия «Устройство Защиты Многофункциональное». Это небольшое по размерам устройство (35 мм в ширину) крепится на DIN-рейку. Любое УЗМ может быть установлено в сети любого типа — ТТ, TN-C, TN-S, TN-C-S. Выполняет несколько задач (оно же многофункциональное):

  • Отключает электропитание при снижении или превышении напряжения. Оба варианта — слишком низкое и слишком высокое напряжение — могут стать причиной выхода из строя бытовой техники. При восстановлении параметров сети питание автоматически восстанавливается.
  • Сглаживает импульсные (кратковременные) скачки напряжения, которые возникают при включении/выключении некоторых типов оборудования (того же двигателя в холодильнике или морозильной камере).
  • Модели УЗМ-50МД и УЗМ-51МД отслеживают появление искрения в проводке и отключают в этом случае питание.

УЗМ состоит из трех частей

То есть, установка УЗМ продлевает срок безаварийной эксплуатации электропроводки и подключенных к ней устройств. Также некоторые модификации — с приставкой «Д» — берегут дом/имущество от пожара. Зная состояние сетей в нашей стране, однозначно можно сказать — реле защиты от перенапряжения стоит использовать. И в доме, и в квартире. Это устройство не нужно, если на входе установлен стабилизатор, сглаживающий все неприятные моменты. Но цена на эти устройства далеко не всем позволяет их использовать, а УЗМ стоят порядка 2-3 тыс. руб. Замена не совсем равноценная, но действенная. Использовать можно не только УЗМ — устройства с похожими функциями есть и у других производителей. Называться они могут иначе, но задачи выполняют те же (или почти). Так что выбор есть.

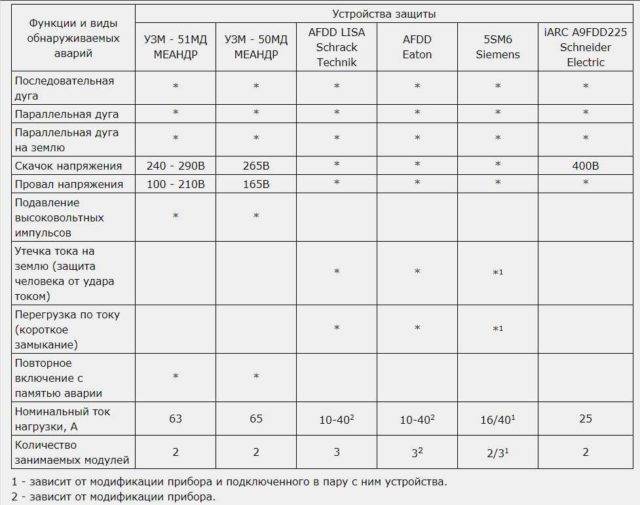

Функции УЗМ и альтернативных устройств

Устройства с названием «УЗМ» различных модификаций выпускает Питерский завод «Меандр». Над конструкцией идет постоянная работа, появляются новые модели с новыми характеристиками или возможностями. Но подкупает не только это, а то, что на удивление неплохо налажено сервисное обслуживание. Во время действия гарантии без вопросов ремонтируют или меняют вышедшие из строя аппараты. Гарантия дается на 5 лет. Исчисляется с даты продажи. Если дату продажи отследить невозможно (потеряли паспорт), считают с даты производства (стоит на корпусе). Если ехать далеко, можно позвонить, вам все объяснят по телефону. В общем, неплохой сервис.

Конструкция

Общее устройство любого УЗМ условно делится на две части. Вход оборудуется варистором, выполняющим сглаживание всплесков или падений напряжения кратковременного характера. На выходе устанавливается силовое реле, отключающее нагрузку в опасных ситуациях. Модификации МД дополнительно оборудуются средствами обнаружения искрения в проводке. Все приборы предназначены для монтажа на ДИН-рейку.

Входные клеммы устанавливаются в верхней части пластикового корпуса, а выходные – в нижней. Их размеры вполне достаточны для подключения проводников площадью сечения до 35 мм2. В момент срабатывания УЗМ происходит разрыв только фазного проводника, поскольку нейтраль в коммутационных процессах не участвует. Она проходит через весь прибор от входа к выходу. Устройство защиты УЗМ может быть установлено на вход или подключаться на линии отдельных групп потребителей.

Лицевые панели в различных моделях УЗМ существенно отличаются по своему наполнению. Общим является наличие индикаторов рабочего и аварийного режимов с зеленым и красным светодиодами. Отдельные индикаторы указывают на причину отключения – перепад напряжения или электрическую дугу. Также устанавливаются регулировочные рукоятки, задающие верхний и нижний пределы напряжения, при которых отключается и включается питание. Практически во всех УЗМ имеется кнопка ручного управления, используемая в особых случаях.

На боковой панели имеется общая схема устройства и принципиальная схема подключения УЗМ. Варисторы, установленные на входе, выполняют несколько функций. Первый рассчитан на 680 вольт. Он ограничивает импульсные коммутационные перегрузки малой мощности. Второй варистор способен выдержать 620 вольт, он обеспечивает защиту по питанию. Всей работой УЗМ управляет специальный контроллер.

Схемы подключения устройства защиты УЗМ51М

Монтаж прибора стандартный: в общую линейку на рейки DIP 35 мм с помощью быстозажимных фиксаторов.

Никаких ограничений по взаимному размещению для УЗМ нет: ни температурных, ни монтажных.

Подключение в однофазную сеть осуществляется следующим образом:

  • фазная линия подводится к контактам «L» вход (IN) и выход (OUT);
  • фиксация производится с помощью трех типов отверток, с одинаковой степенью надежности;
  • нулевая линия «N» может подключаться тремя способами:
    • одностороннее подключение к любому контакту «N»;
    • сквозное подключение с обеих сторон, как в обычном автомате защиты;
    • подключение с принудительным размыканием линии «N» на входе, для ручного отключения УЗМ по признаку «отсутствует нуль».

Подключение в трехфазную сеть (применяются три устройства):

  • фазные линии подводятся к контактам «L» вход (IN) и выход (OUT), как и при однофазном подключении;
  • нулевая линия «N» подключается односторонне, на входную сторону автоматов УЗМ.

Настройка

Эффективность работы прибора во многом зависит от его правильной настройки. В первую очередь настраиваются верхние и нижние границы допустимой величины напряжения, достижение или превышение которых приведет к отключению нагрузки. Таким образом, аппаратура может быть настроена под индивидуальные особенности конкретной сети.

Все настройки выполняются двумя кнопками, связанными с меню, и не представляют особых сложностей:

  • Правая кнопка – «включение-выключение» или «плюс». При коротком нажатии на нее произойдет отключение реле и обесточивание нагрузки. Обратное включение выполняется аналогично.
  • Левая кнопка – «выбор» или «минус». Короткое нажатие на нее приводит в действие режимы переключения. Они сменяются между собой в установленной последовательности после каждого нажатия на «–».

После нажатий левой кнопки на дисплее высвечиваются определенные рабочие режимы, обозначаемые следующими символами:

  • (А) – амперметр. Показывает силу тока, действующую в данный момент.
  • (Р) – ваттметр. Соответствует потребляемой мощности.
  • (Uhi) – показывает величину установленной верхней границы отключения. Нажатие кнопки «минус» перекинет в настройки, где можно изменить это значение.
  • (Ulo) – размеры нижнего порога отключения. Регулируются так же, как и в предыдущем случае.

Более подробно все настройки внесены в инструкцию по эксплуатации.

Обзор УЗМ-50МД

УЗМ-50 М – подключение и настройка

Обзор УЗМ-51МД

УЗМ-3-63К

Подключение и настройка УЗМ-51М

Для чего нужно УЗМ

Конструкция и технические характеристики

Электромагнитное реле и схема защиты помещены в пластмассовый корпус, на верхнюю часть которого вынесены входные клеммы (L — фаза и N — земля), а на нижнюю — выходные (U — фаза и N — земля). Они предназначены для качественного зажима кабеля площадью поперечного сечения до 30 кв. мм.

На передней панели располагаются индикаторы, показывающие нормальный режим работы или аварию при недопустимых значениях напряжения. Желтый цвет другого индикатора свидетельствует о нормальной работе электромагнитного реле. На корпусе расположена кнопка, включающая тестовый режим. Он применяется для проверки и настройки устройства. Чтобы настроить значения нижнего и верхнего пределов напряжения, необходимо использовать специальные регуляторы на лицевой панели аппарата.

Управление устройством осуществляется при помощи контроллера типа PIC12F683, который работает постоянно. Реле рассчитано на работу при напряжении 430 В на протяжении длительного времени. Элементы схемы защиты и управления на плате представлены в виде SMD-деталей. Размеры прибора составляют 83х35х63 мм. Основные технические характеристики аппарата следующие:

  • Максимальное значение тока при коммутации: 63 А.
  • Уровень защиты от перегрузок и скачков напряжения: двухпороговая.
  • Варисторная защита от импульсных скачков.
  • Наличие дистанционного управления.
  • Напряжение питания: от 36 до 430 В.
  • Рекомендуемые пороги: от 175 до 260 В.
  • Возможность ограничения значения напряжения при токе в 100 А:
  • Энергия поглощения одиночного импульса (10/1000 мкс): 200 Дж.
  • Максимальное значение тока поглощения при импульсах (8/20 мкс): при одиночном — 8 кА, а при повторяющихся — 6 кА.
  • Время срабатывания: не более 25 нс.
  • Настройка порога отключения потребителей при повышении значения напряжения: 240, 250, 255, 260, 265, 270, 275, 280, 285, 290 В.
  • Ускоренное отключение потребителей при критических напряжениях при высоких и низких порогах: 80 и 300 В соответственно.
  • Настраиваемый порог, при понижении напряжения: 210, 190, 175, 160, 150, 140, 130, 120, 110, 100 В.
  • Частота тока питания: 50 Гц.
  • Мощность, потребляемая при работе устройства: 1,5 Вт.
  • Максимальные ток нагрузки и мощность: 80 А и 14,5 кВт.
  • Ток короткого замыкания: 4,5 кА.
  • Задержка повторного включения: выбор пользователя (10 с или 6 мин).
  • Значение задержек отключения по верхнему и нижнему значениям напряжения, а также при критических нижнему и верхнему порогам: 20 мс, 100 мс, 10 с и 0,2 с соответственно.
  • Площадь поперечного сечения проводов, подключаемых к устройству: от 0,5 до 25 кв. мм.
  • Рабочие температуры: от -25 до +55 градусов по Цельсию.
  • Срок эксплуатации: не менее 10 лет.
  • Производитель: Россия.

Кроме того, УЗМ-51М обладает низким значением сопротивления, что способствует отличному прохождению через него электричества. Настройка значений пределов отключения производится быстро и просто. В аппарате устанавливается предохранитель заводского производства на 220 В, который не следует заменять другим номиналом. Инструкция УЗМ-51М написана понятно и на русском языке.

Принцип работы

УЗМ-50М функционирует следующим образом. После того как подано питающее напряжение, устройство начинает работать не сразу, а с выдержкой в 5 секунд. В этот период индикация вначале находится в положении «выключено», а потом она переходит в моргающий режим, отсчитывая период до момента включения. Когда значение разности потенциалов находится в норме, нагрузки находится подключенной к сети. В дополнение к зеленому, включается желтый индикатор.

В случае необходимости нагрузку можно быстро подключить руками, используя кнопку ТЕСТ. При отключении в аварийном режиме, последующее включение осуществляется автоматически, через 10 секунд, после того как будет восстановлено нормальное сетевое напряжение. В подобной ситуации ручное включение защитного устройства и подача питания к нагрузке будет невозможно.

В рабочем режиме УЗМ-50М осуществляет постоянный контроль над состоянием сетевого напряжения. Как только появляются высоковольтные импульсы, происходит их шунтирование варистором до безопасной величины. Все действия отображаются цветными индикаторами, работающими в следующих режимах:

  • При достижении напряжением верхнего порога отключения, начинается мигание индикатора красного цвета. При достижении критического значения и выходе за установленные пределы, нагрузка отключается от сети. Красный индикатор в этот момент горит постоянным светом, а желтый – выключается. Когда напряжение возвращается к норме, включается выдержка времени и начинается, и по окончании временной выдержки нагрузка вновь подключается к напряжению. Если в этот период напряжение вновь выйдет за установленные пределы, произойдет автоматический сброс времени повторного включения.
  • Когда напряжение стремится достичь нижнего порога отключения, становится заметно мерцание индикатора зеленого цвета. После того как оно выходит за установленные пределы, начинает отсчитываться время задержки отключения. В этот момент красный индикатор моргает, а после отключения нагрузки желтая лампочка отключается, а красная вспыхивает с интервалом в 2 секунды. После возвращения напряжения до нормативного значения, начинается обратный отсчет временной выдержки, необходимой для включения. Индикатор зеленого цвета переходит в мигающий режим, и по окончании выдержки происходит подключение нагрузки к сети. Как и в предыдущем варианте отсчет времени будет сброшен, если в этот период напряжение выйдет за допустимые пределы.

Если же нагрузка принудительно отключена путем нажатия кнопки ТЕСТ, это состояние подтверждается поочередным включением индикаторов красного и зеленого цвета. При повторном нажатии этой кнопки в течение 2-х секунд, УЗМ вновь возвращается в рабочее состояние.

Как работает реле напряжения

Чтобы понимать, что с реле напряжения происходит, лучше знать заранее, как оно будет реагировать на различные ситуации, какие светодиоды в каких случаях загораются. С этими знаниями будет проще идентифицировать сработки. Конечно, желательно, прочесть инструкцию:

  • Инструкция УЗМ-16
  • Инструкция УЗМ-50Ц
  • Инструкция УЗМ-51М
  • Инструкция УЗМ-3-63

Реле напряжения УЗМ: расшифровка световой индикации модификаций УЗМ-50М и МД, УЗМ 51 М и МД

При включении электропитания

Вот что происходит при запуске УЗМ или включении после того, как сетевое напряжение пришло в норму.

  • 5 секунд не происходит ничего. Выдерживается пауза, во время которой проверяются параметры сети, работоспособность самого устройства.
  • Если напряжение нормальное, начинает мигать зеленый светодиод. Длительность «моргания» зависит от выставленной временной задержки включения нагрузки. Может быть 10 секунд или 6 минут. Время задержки выставляется владельцем при первом пуске.
  • После того как время задержки прошло, зажигаются зеленый и желтый светодиоды. Зеленый — норма, желтый — в работе реле напряжения. Если загорелись эти индикаторы — УЗМ вошло в рабочий режим.

Больше всего управленческих функций у моделей серии 551

Если выбран большой интервал ожидания — 6 минут, а есть необходимость или желание запустить реле напряжения быстрее, можно нажать на кнопку «ТЕСТ». После автопроверки реле сразу включится.

Искрение в сети

При обнаружении в сети дугового тока, загораются красные светодиоды «дуга» и «авария» и реле отключает нагрузку. Через 30 секунд производится попытка повторного включения с задержкой 10 секунд или 6 минут (в зависимости от выбранных пользователем настроек). При пропадании аварийной ситуации питание включается. Происходит все так, как описано выше: сначала моргает зеленый, после выдержки загорается зеленый и желтый.

УЗМ 16 (справа) значительно уже, подходит для использования на маломощных группах потребителей (суммарным напряжением не более 4 кВт)

Если в течение 20 минут  после повторного включения снова обнаруживается искрение, устройство отключает питание на 4 минуты. Следующие 20 минут искрения нет — питание включается (все в том же порядке). И снова отслеживается интервал 20 минут. Если снова обнаруживается искрение, питание отключается и автоматически больше не включается. В этом случае требуется нажать на кнопку «Тест». Если при ручном включении параметры напряжения находятся не в пределах нормы, устройство не включится. В общем, надежный алгоритм. Надо только помнить, что если горит два красных светодиода, реле отключилось по «дуге».

И еще один момент: если искрение появляется по истечении двадцати минутного интервала, сработка считается первичной. Это значит, что весь алгоритм отрабатывается сначала.

Отклонения по напряжению

Пока устройство находится в работе, оно автоматически — при помощи варистора — гасит мгновенные скачки напряжения, сглаживая их. Если отклонения носят продолжительный характер, происходит следующее:

  • При росте напряжения:
    • Напряжение подходит к верхнему порогу нормы, начинает моргать красный светодиод. «Моргание» начинается когда напряжение ниже порога отключения на 5 В.
    • Как только параметры вышли за пределы нормы, отключается питание на нагрузку, красный светодиод горит постоянно.

    • При входе в норму, питание включается автоматически, но только после того, как пройдет время выдержки (10 сек или 6 минут).

  • При падении напряжения:
    • Когда до нижней границы отключения остается 5 В, начинает мигать зеленый индикатор.
    • При понижении ниже нормы:
      • отключается нагрузка;
      • желтый светодиод тухнет;
      • красный загорается с интервалом в 2 сек.
    • При возврате параметра в норму, начинает мигать зеленый индикатор, после выдержки по времени подключается нагрузка.

Если во время выдержки времени питание снова выходит за границы нормы, отсчет выдержки времени обнуляется, загорается соответствующая индикация.

Ручное включение/отключение нагрузки

При желании можно включить питание через УЗМ вручную — для этого нажимаем кнопку «Тест». Поочередно мигают зеленый и красный индикаторы. Ручное включение питания происходит при повторном нажатии на кнопку.

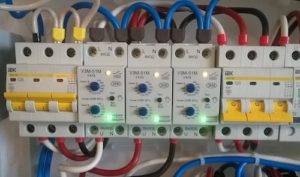

Пример установки в щите однофазной сети

При помощи той же кнопки «Тест» можно питание и отключить. Только включается оно тоже вручную — повторным нажатием «Тест» и никак иначе. Причем надо кнопку держать нажатой около 2 секунд.

Какие проблемы существуют в домашней сети и как защитить абонентские сети от расхождения параметров

  • превышение допустимого напряжения более, чем на 10 %;
  • снижение напряжения в сети (просад) более, чем на 10 %;
  • кратковременное скачкообразное повышение или снижение напряжения;
  • изменение частоты переменного тока;
  • искрение, дуга на контактах при включении мощного потребителя;
  • обрыв нуля, как следствие — перекос фазы;
  • короткое замыкание на линии или внутри электроприбора.

Часть этих проблем возникает по вине пользователя (содержание оборудования и линий в ненадлежащем состоянии), часть — по вине энергоснабжающей компании. Об этом расскажем подробнее.

Качество энергоснабжения зависит от целого ряда причин:

  • изношенность и соответствие проектной нагрузке линий электропередач;
  • техническое состояние (и собственно наличие) трансформаторных подстанций на каждой абонентской линии;
  • работоспособность автоматики для поддержания параметров электросети в норме;
  • распределение нагрузки между фазами;
  • законность подключения новых абонентов (бывают случаи превышения нормативов ТУ).

Приведем пример

Условие: трехфазный ввод в многоэтажный дом, общий нуль, фазы «A», «B» и «C» равномерно распределены между подъездами 1, 2 и 3. По какой угодно причине (коррозия, механическое повреждение и прочее) происходит обрыв нуля. В это время 1 подъезд нагружен максимально (бойлеры, электродуховки), 2 подъезд — средняя нагрузка (холодильники, освещение), 3 подъезд — минимальная (пара телевизоров и несколько компьютеров).

Что произойдет с каждой фазой?

  1. Фаза «A» — 1 подъезд. Напряжение упадет до минимального значения, близко к нулю.
  2. Фаза «B» — 2 подъезд. С большой долей вероятности, напряжение останется в пределах 220 В, хотя возможно плавающее изменение потенциала.
  3. Фаза «C» — 3 подъезд. На линии с минимальной нагрузкой напряжение приближается к значению между фазами, то есть порядка 380 В.

Поскольку рабочий ток для каждого подключенного абонента (группы абонентов) не превысил установленного значения, автомат защиты по току не сработает. Электроприборы на линии «C» (3 подъезд) выйдут из строя, в самом тяжелом случае — банально сгорят. Часто такая ситуация приводит к пожару.

Можно установить индивидуальную трансформаторную подстанцию или мощный стабилизатор. Но стоимость такого оборудования может превысить потери при аварийной ситуации на линии 220 В. Какой выход? Установить устройство защиты УЗМ.

По надежности срабатывания и степени защиты — устройства аналогичные. Однако устройство защиты многофункциональное: например, УЗМ 51М, замыкает цепь самостоятельно, после восстановления параметров электропитания. А вот УЗИс надо включать вручную.

Что такое УЗМ, и по какому принципу работает автоматика

По сути, это реле контроля напряжения, предназначенное для прерывания подачи электроэнергии в случае отклонения от параметров. Представьте себе схему, стоящую из модуля контроля, устройства управления и сигнализации, размыкающей системы. Именно так устроено устройство защиты многофункциональное, то есть УЗМ.

УЗМ 50М и УЗМ51М выполнены в стандартном закрытом корпусе шириной 2DIN, и предназначены для монтажа в распределительные шкафы на DIN рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003).

Составные части и описание реле контроля напряжения:

  • электронные компоненты управления с механической установкой резисторов срабатывания порогов напряжения;
  • LED элементы сигнализации о состоянии питающего напряжения;
  • токовый шунт;
  • варисторная защита;
  • проверочный модуль с кнопкой «тест»;
  • мощное электромагнитное реле, обеспечивающее нагрузочное подключение силовых цепей;

Конструктивно все элементы (включая силовые) выполнены на одной монтажной плате. Такая компоновка обеспечивает жесткость конструкции и эффективное теплоотведение от элементов схемы.

Подключение проводников сечением до 35мм² производится через туннельные зажимы высокой прочности с фронтальными винтами. Для исключения ошибок монтажного подключения клеммы снабжены защитными флажками (так называемая защита «от дурака»).

Световая индикация меняет цвет в зависимости от режима энергоснабжения (авария или норма). Пользователь может визуально определить, включено устройство защиты УЗМ 50 или 51М, или нет, а также оценить состояние электросети.

Принципиальная схема устройства:

Управляющая схема реализована на готовом модуле PIC12F683, остальные радиокомпоненты обеспечивают работу электронных ключей, собранных на транзисторах. На схеме хорошо видно, что пороги срабатывания нижнего и верхнего барьера по напряжению обеспечивают переменные резисторы R18 и R19 Регулировка не плавная, а ступенчатая, на 10 положений.

Силовое реле MP25-1 имеет одну пару контактов, только на фазном проводе. Благодаря такой схеме, нулевой провод после реле контроля напряжения УЗМ всегда замкнут, для обеспечения нормальной работы иных защитных автоматов. Кроме того, такая схема прохождения нулевой шины позволяет подключать УЗМ не сквозным прохождением «N» линии, а отводом с одной стороны.

Для защиты от импульсных перенапряжений, возникающих при подключении электроустановок, предназначен мощный варистор 20 мм диаметром.

Собственная схема электропитания обеспечивает работоспособность всех систем прибора, включая силовую обмотку реле MP25-1. Поскольку схема подключения и управления УЗМ 51М должна функционировать при отключенном напряжении на линии, необходимо обеспечить резервный источник питания. Для этого предусмотрен накопительный конденсатор C1, запаса емкости которого хватает на подключение всех модулей защиты и управления.
