Как организовать заземление

В большинстве городов постсоветского пространства и по сей день в квартирах, домах и офисах проложена двухпроводная проводка. В ней не предусмотрено заземление. Поэтому возникают все вышеперечисленные проблемы с компьютером. В новостройках же согласно современным требованиям прокладывается трёхпроводная проводка с защитным заземляющим проводником. Это значит, что и все розетки должны быть заземлены.

Думаю вы уже убедились, нужно ли делать заземление ПК, если у вас не заземлены розетки в квартире, а в стенах проложена двухпроводная проводка?

В частном доме вы можете сделать себе заземлитель своими руками и произвести разделение нуля, перейдя к схеме TN-C-S. Или не делать этого, тогда у вас будет схема TT.

Заземлитель делается самостоятельно следующим образом:

• В землю вбивают три металлических штыря длиной порядка 2х метров так чтобы они располагались в вершинах воображаемого треугольника.
• Между ними делают неглубокую траншею и соединяют их металлической полосой с помощью сварки.
• К металлической полосе приваривают болт и к нему присоединяют медный провод сечением не менее, чем 4 кв. мм или металлическую полосу, которую заводят в здание. Это главная заземляющая шина.
• Далее все оборудование и розетки, подлежащие заземлению, напрямую соединяют с ней избегая шлейфовых соединений.

Более подробно этапы организации заземления в частном доме мы рассмотрели в отдельной статье: https://samelectrik.ru/pravilnoe-zazemlenie-v-chastnom-dome.html.

Интересно! Можно использовать готовые комплекты заземлителей, они есть в продаже и производятся разными компаниями.

Жителям квартир заземлить ПК сложнее. В идеальном случае вам нужно сменить проводку на трёхпроводную и ждать, когда электросеть вашего дома модернизируют и проведут пятипроводную трёхфазную линию с PE проводником по общему стояку. Однако это не решит проблемы в текущий момент. Есть вариант сделать собственное заземление и перейти на схему TT, но для начала вы должны обсудить все моменты с вашей управляющей компанией. Если она даст разрешение, тогда только переходите от слов к действиям.

В каких случаях необходимо заземление?

Так зачем нужно заземление? Для наглядности стоит рассмотреть несколько примеров:

1. К примеру, в квартире установлена посудомоечная машина. Но по какой-то причине в определенный момент на корпусе появилась фаза, и корпус не заземлен. Но нейтраль линии электропередачи, которая ведет к дому и дает электричество — заземлена, также под заземлением краны и батареи.

Если надеты резиновые тапочки, то при соприкосновении никаких неприятных ощущений и даже малейшего удара не будет. Но вот если нет обуви, и при этом человек еще и схватился за кран, а вторая рука расположена на корпусе, то он становится проводником электрического тока, который подается через корпус на человека, и далее в землю на нейтраль, и на подстанцию.

2. Если посудомоечная машина заземлена? Что произойдет в такой ситуации? Если по каким-то причинам на корпусе появится ноль, то ток сразу уйдет в грунт. Хоть человек босой, хоть в тапочках, ничего не произойдет, заземление сработало, никакого поражения электрическим током все целы и невредимы. Один недостаток, посудомоечную машину нужно будет ремонтировать, но все равно это будет дешевле и лучше.

3. В помещении поломалась стиральная машина, и корпус оборудования находится под напряжением. При соприкосновении с корпусом в таком случае человек получит удар током. Вот зачем нужно заземление, тогда ток уходит в землю и с человеком все хорошо.

Дело в том, что сопротивление человеческой кожи намного выше, чем сопротивление провода, и тогда ток идет по пути наименьшего сопротивления, попадает в землю, и человек остается в целостности. Это один из наиболее простых примеров, который и показывает, зачем нужно заземление в доме или другой постройке. Без такой системы риск получить удар электрическим током возрастает.

Стоит брать в расчет еще один момент, особенно для владельца частного дома это крайне важная информация. Даже если сооружение построено из натурального материала, количество электрической проводки остается тем же что и в многоэтажном жилом здании, но натуральный материал отлично воспламеняется. Именно исходя из этого, система заземления в частном доме может предотвратить возникновение неприятных ситуаций и пагубных последствий.

Наиболее страшным событием, которое может произойти – это пожар, он возникает вследствие короткого замыкания или выхода из строя электрооборудования. То есть если возникает сомнения и вопросы по поводу того, зачем нужно заземление в частном доме, нужно осознавать, что подобная система защищает не только от возгораний, но и предотвращает от удара электрическим током каждого члена семьи.

Ситуации могут быть довольно жуткими, но они являются наглядным примером того, к чему может привести халатность и пренебрежение техникой безопасности. Как видно, иногда последствия могут быть действительно самыми серьезными и пагубными.

Как сделать монтаж контура заземления самостоятельно

Монтаж заземления можно сделать своими руками. Все шаги будут описаны ниже.

Выбираем место

Оно должно находиться в той части участка возле дома, куда не заходит человек без острой необходимости и домашние животные. Контур располагается не ближе 1 м от фундамента постройки. Лучше, если этот участок будет огорожен невысокой изгородью. На земле отмечаются все точки нахождения электродов. Обычно строится правильный, равнобедренный треугольник.

Земляные работы

Вдоль всей разметки копается траншея глубиной 0,5-0,6 м. Аналогичная траншея роется по ходу укладки шины, соединяющей контур с вводным электрошкафом.

Собираем конструкцию

Вначале, согласно схемы вбиваются штыри на заданную глубину (обычно 2-2,5 м). К вершинам стержней приваривается металлосвязь. Одна полоса приваривается к крайнему электроду (вершине треугольника) и укладывается в траншею, идущую к дому.

Ввод в дом

Шина от контура вводится во входной электрощит. На конце сверлится отверстие для болтового соединения. Сюда присоединяется соответствующая жила кабеля. При TN-C-S-системе шина соединяется с шиной-расщепителем.

Проверка и контроль

Контроль проводится путем измерения электрического сопротивления всего контура. Оно не должно превышать нормируемые показатели.

Часто используется простой способ проверки. Присоединяется лампа накаливания мощностью 100-150 Вт – один конец на фазу, второй – на заземление. Четкое сияние ее указывает на качественный монтаж. При тусклом горении необходимо проверить качество стыков. Если лампа не горит, то сборка проведена неправильно.

Watch this video on YouTube

Зачем заземлять компьютерную технику

Такие защитные мероприятия носят рекомендательный характер. Конкретного документа, регламентирующего необходимость технологического заземления вычислительной техники, не существует.

Нормативным документом с наиболее актуальными материалами, обосновывающими значимость проведения таких работ, выступает ГОСТ Р 50571.22 (Заземление оборудования обработки информации).

Правильное производство заземляющих работ компьютерной техники позволит:

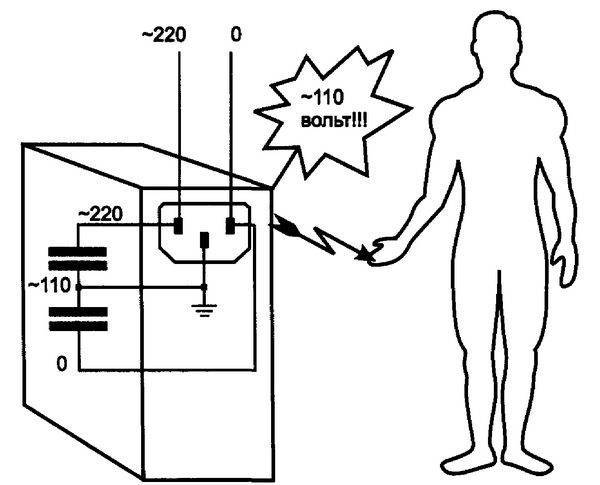

1. Исключить пагубное воздействие статического электричества на устройство. Для этого пользователь должен защитить системный блок от статики. Потенциал статического электричества может достигать нескольких кВт. Такой разряд способен нанести существенный вред электронным компонентам ПК. Устройство системного блока, в частности внутреннее обустройство блока питания, схематически обустроено под отвод импульсных скачков в сети и напряжений статики. Реализуется отвод посредством специальных элементов (диоды, супрессоры, конденсаторы и т. п.), которые находятся на платах системного блока. Электрическое соединение всех заземляющих точек в одну позволяет реализовать заземление устройства двумя способами: заземлить корпус или подключить блок питания к заземленной розетке при помощи провода с заземлением.
2. Предотвратить поражение током пользователя ПК. К примеру, на корпусе создается потенциал и происходит следующее: человек одновременно прикасается к отопительному прибору и к металлическим компонентам корпуса ПК (неокрашенным). Показатель в 110 вольт переменки напряжения на корпусе устройства не представляет смертельной опасности, но все же пользователь ощутит дискомфорт от удара. При наличии заземления такой разряд уйдет в землю через проводник с незначительным сопротивлением.
3. Уменьшить воздействие электромагнитных излучений. Современные технологии производства различной вычислительной техники реализуются в соответствии с правилами норм безопасности. Одним из основных требований такой документации выступает уменьшение уровня электромагнитных излучений устройств. Добиться качественного результата, уменьшив уровень такого воздействия, невозможно, если устройство не заземлено. У пользователей при частой и продолжительной работе с ПК могут наблюдаться головные боли и переутомление.
4. Снизить воздействие внешних наводок. Наводка — дополнительное напряжение в проводнике, возникающее вследствие паразитных сигналов от разных электромагнитных полей. На практике особенно четко отображается такое воздействие, когда построена домашняя сеть. Наводки выступают одной из основных причин возникновения помех в локальной сети дома (фон и шум аудиосистемы ПК). Особенно актуально исключить такие помехи, когда устройства предназначаются для эксплуатации в офисе. Если заземлены все ПК сети (домашней или офисной), их производительность будет намного эффективнее.

Съемная боковая стенка системного блока должна быть всегда закрыта. Заземленный, полностью закрытый металлический корпус будет служить защитным экраном, уменьшая потенциал негативного воздействия на пользователя.

Все существующие требования о том, как заземлить компьютер, основаны исключительно на рекомендациях о правильной реализации работы с вычислительной техникой.

Недопустимые способы заземления

Иногда некоторые пользователи пытаются вручную провести защитный контур не самыми надежными методами, что приводит не только к повышению риска поломки компьютера, но и увеличивает уровень опасности для человека. Рассмотрим несколько запрещенных методов заземления:

1. Крепление провода на батарею отопления. Если приварить заземляющий кабель прямо к трубе отопления, это приведет к поломке компьютера.

Соединение с газовой трубой. Такой тип заземления еще более опасный, поскольку повышается риск взрыва всей газовой системы, что несет за собой ужасные последствия.

К громоотводу. Подключение защитного контура к молниеотводу приведет к поломке всех ваших комплектующих.

Соединение с нулевым кабелем. Такой способ подключения небезопасен для пользователя, поскольку в любой момент фаза с напряжением двести двадцать Вольт может попасть на системный блок, что смертельно опасно для человека.

Заземляем компьютер в квартире

Во многих многоэтажках распределение электроэнергии происходит по одной и той же схеме, которую вы можете наблюдать на картинке ниже. Проводят напряжение с помощью четырех проводов, один из которых является нулем. Заземляется он на отдельной подстанции. Установить заземление в такой системе проще всего с помощью прокладки дополнительного проводника. Осуществляется это следующим образом:

1. Купите кабель заземления необходимой длины и проложите его от квартиры до распределительного щита. Лучше всего для проведения подобных работ подойдет провод с большим сечением, многожильный и выполненный из меди.
2. В щите нужно найти область, куда к металлической пластине прикручено множество проводников.

В свободном месте закрепите свой кабель болтом или саморезом. Перед этим правильнее зачистить конец провода, так будет надежнее.
Осталось только присоединить другую сторону используемого кабеля к корпусу компьютера или контакту розетки. При подключении к системному блоку используйте резьбовое соединение.

Заземляем компьютер в частном доме

Если в частном доме реализована такая же система подачи электроэнергии, как и в многоквартирных постройках, тогда алгоритм проведения заземления ничем не отличается. Однако чаще всего в такой недвижимости передача тока производится по однофазной схеме. В этом случае требуется монтировать отдельный защитный контур. Сейчас во многих магазинах продаются уже готовые комплекты, поэтому сложностей данный процесс вызвать не должен.

Нужно лишь воткнуть в землю металлический штырь на глубину примерно полтора метра и закрепить на нем заземляющий провод. Второй конец кабеля подведите к системному блоку и соедините одним из методов, описанным в инструкции выше.

Конечно, заземление выполнить не так уж и сложно, однако если вы не обладаете никакими знаниями в электронике и не уверены в своих силах, лучше не беритесь за это дело. Доверьте его профессионалу, так все точно пройдет успешно.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Подготавливаем инструмент и материалы

Что касается инструментов для монтажа заземления в загородном доме (к примеру, на даче), вам понадобятся:

• сварочный аппарат (его наличие обязательно, т.к. соединение пластин и арматуры без сварки не создаст качественный контакт, тем более под почвой);
• болгарка (резать металл на подходящие куски);
• штыковая лопата;
• перфоратор;
• кувалда (чем тяжелее, тем лучше, т.к. придется вгонять штыри на 2 метра вглубь);
• набор гаечных ключей (затягивать болт).

Если Вы обладаете хотя бы небольшими навыками электрика, рекомендуем сделать сварочный аппарат своими руками! Ничего сложного в этом нет!

Из материалов следует использовать:

1. Металлический уголок из нержавеющей стали с размерами 50*50 мм, длиной не менее 2 метров. Альтернативный вариант – водопроводная труба из стали, диаметром 32 мм, толщиной стенок не менее 3,5 мм либо арматура. Также можно использовать прямоугольный профиль, главное чтобы его площадь поперечного сечения не превышала 150 мм2.
2. Три полоски металла длиной 120 см, шириной 4 см и толщиной не менее 4 мм.
3. Металлическая полоса из нержавейки 40*4 мм, имеющая длину от места залегания системы к крыльцу дома.
4. Болт М8 либо М10.
5. Медный провод, к примеру, ПВ-3, толщиной не менее 6 мм2 (в зависимости от того, какое сечение принято для фазного проводника).

Важно! Не экономьте на толщине заземлителей, т.к. от этого будет зависеть долговечность и надежность вашего заземления!. Подготовив все необходимое, можно переходить к изготовлению заземления в частном доме.

Подготовив все необходимое, можно переходить к изготовлению заземления в частном доме.

Распространённые ошибки при работе с электросетью

Качество выполненного заземления и полная безопасность использования компьютера или других бытовых устройств в доме будет напрямую зависеть от того, насколько правильно выполнена эта работа.

Многие мастера при отсутствии в электрической внутренней разводке РЕ кабеля начинают прокладывать дополнительные силовые линии или же неправильно подключают проложенный ими провод к розетке или компьютеру.

Запрещается заземлять компьютер следующим образом:

• Провод с заземлением отводится от компьютера не к электрическому щитку, а к радиатору отопления. При первой же существенной нагрузке, например, при проведении сварочных работ, компьютер и другое оборудование, заземлённое этим образом выйдет из строя.
• А также запрещено подключать провод заземления к трубам газопровода. Подобное приводит к взрыву газоснабжающей системы, а последствия такой аварии будут печальны.
• Подключение кабеля к молниеотводу. Такое обустройство электросистемы в доме приведет к повреждению компьютера при первой же грозе и поражению дома молнией.
• Запрещено подключать контур земли к нулевому проводу в простую розетку. Это приведет к тому, что фаза с напряжением 220 Вольт попадёт на корпус компьютера. Это черезвычайно опасно для жизни и здоровья человека.
• Запрещается подключать кабель к трубам водопровода. В таком случае также увеличивается риск поражения током и коротким замыканием при существенных нагрузках на электросеть в доме.

Более подробно познакомиться с запрещенными способами заземления компьютера можно в правилах устройства электроустановок.

Как правильно заземлить компьютер

Важно понимать, что проводить процедуру заземления техники в первую очередь должен именно квалифицированный специалист. Отсутствие практических навыков и знаний может повлечь за собой тяжёлые последствия связанные с риском для жизни

Доверьте работу профессионалу!

Любой современный компьютер уже готов к заземлению. Для подачи тока к блоку питания, во всех современных стационарных компьютерах используется кабель с тремя контактами.

Два контакта отвечают за подключение к фазе и нулю, а третий служит для подключения к проводу заземления. Однако, необходимо понимать, что лишь наличие данного кабеля не заземляет ваш компьютер автоматически.

В случае если в вашем доме используется устаревшая двухпроводная электросеть, это означает, что в сети отсутствует специализированный кабель и всё рабочее заземление производится через провод PEN. В более современных домах используется трёхпроводная электросеть с отдельным кабелем для заземления.

Решением проблемы с устаревшими двухпроводными сетями, может быть полный демонтаж старой проводки и замена её на более современную трёхпроводную, что безусловно, дорого. Альтернативным вариантом решения данной проблемы может быть установка проводника от электрощита до вашего компьютера.

Для этого необходимо:

• провести медный кабель крупного сечения до распределительного щитка;
• очистить концы кабеля и место присоединения;
• закрепить кабель на корпусе электрощита в месте расположения предохранителей;
• присоединить заземляющий кабель к контакту используемой розетки.

Рекомендуется использовать для заземления именно контакт розетки. Использование прямого подключения кабеля к компьютеру не является безопасным из-за возможности обрыва.

ВНИМАНИЕ! Категорически запрещено присоединение алюминиевого и медных проводов, поскольку это может привести к возгоранию в щитке и несёт угрозу жизни и здоровью. Для заземления компьютера в домах с новой трёхфазной электросетью можно использовать несколько способов:

Для заземления компьютера в домах с новой трёхфазной электросетью можно использовать несколько способов:

• использование медного кабеля, для подключения к четвёртому проводнику на трёхфазном кабеле;
• заземление при использовании металлической конструкции или каркаса дома;
• создание собственного индивидуального контура заземления.

Следует отметить, что использование металлической конструкции дома необходимо согласовать с управляющей компанией перед началом работ. В свою очередь, создание собственного контура — технически сложная задача, особенно для жителей многоквартирных домов.

Как сделать заземление системного блока

Как отмечалось ранее, в большинство квартир в нашей стране не заведен заземляющий провод. Многие обходятся и без защитного контура, надеясь на русское «авось».

Задумывая ремонт (или до него), можно завести в квартиру заземление самостоятельно, тем более это не так сложно, как кажется на первый взгляд. Так можно заземлить не только системный блок, но и другую бытовую технику.

Заземление в городской квартире

Заземлить системный блок (и не только) в квартире довольно просто. На лестничной площадке расположен электрощит с разводкой по квартирам. Сам металлический корпус щитка надежно связан с землей внутренними коммуникациями: это одно из основных требований СНиП при возведении жилого дома. Теперь осталось лишь «дотянуться» до щитка, а сделать это можно следующим образом:

• Нужно проложить кабель (лучше многожильный медный) от места, где установлен системный блок до щитка;
• Провод не нужно сильно натягивать, он должен иметь слабину и небольшой запас с двух сторон;
• В электрощите находим место, где на его корпус прикручено много проводов;
• При помощи самореза по металлу прикручиваем свой провод на свободное место. Желательно место соединения зачистить напильником или крупной наждачной бумагой, для более надежного контакта;
• Если отверстие подходящего диаметра отсутствует, при помощи бура на саморезе, его можно просверлить самостоятельно.

После того как провод в квартире уложен, можно непосредственно заземлить системный блок. Для этого доступно несколько вариантов:

1. Подключить проведенный кабель непосредственно на корпус системного блока при помощи фиксирующего болта или через специальный разъем, имеющий обозначение GND (может потребоваться переходник);
2. Также заземление компьютера можно выполнить через розетку и вилку, имеющих по три контакта. Для этого заземляющий провод подсоединяется к отдельному контакту, имеющему специальное обозначение.

Второй способ технически более правильный, что позволяет выполнить подключение максимально аккуратно.

Защитный контур в частном доме

Для оборудования заземления в частном доме придется поступить другим способом.

Нужно подготовить металлическую арматуру: отрезок не менее 2 метра длиной и сечением более 2 см. Если вы решили заземлить один системный блок, достаточно одного прута. Для подключения группы розеток и нескольких мощных потребителей, понадобятся три больших прута и три отрезка метровой длины. Еще для обустройства заземляющего контура понадобится сварочный аппарат, мощная кувалда, а также медный кабель необходимой длины для завода в дом.

Последовательность работ по обустройству защитного контура следующая:

• На расстоянии 1–1,5 м от фундамента дома вбивается первый металлический штырь двухметровой длины. Над землей должен остаться «хвостик» в 5–10 см;
• Последующие два вбиваются таким образом, чтобы получился треугольник со сторонами около одного метра;
• К выступающим концам привариваются метровые отрезки для создания замкнутого контура;
• Для присоединения кабеля, к одному из штырей можно приварить обычную шайбу, в нее вкручивается болт с жестко намотанным проводом. Такой способ требует защиты от влаги и периодической проверки на надежность соединения;
• Еще один способ подсоединить кабель к контуру заземления – приварить к арматуре металлическую шину, которую можно завести непосредственно в дом. Такой способ более надежен и долговечен: место соединения меди с металлом меньше окисляется.

После того как провод заведен в дом, поступают, как и в предыдущем случае: подключают один системный блок, отдельную розетку или группу потребителей, требующих защитного заземления. В последнем случае кабель проводят по всему дому, а каждая розетка подключается отдельной жилой.

Как заземлить компьютер, чтобы не фонил микрофон

Возникновение посторонних шумов и фона в работе микрофона может быть связано с рядом причин: от обычной неисправности самого микрофона или использования устаревших драйверов, до влияния электрических колебаний в сети.

Для того чтобы определить первопричину нарушений в работе микрофона, необходимо вслушаться в природу фона.

Высокочастотный фон характерен для проблем с оплетением или экранированием кабеля микрофона или нарушением в работе звуковой карты. В данном случае может помочь замена и использование нового кабеля микрофона.

При низкочастотном фоне следует говорить о проблемах с заземлением компьютера. Глухой шум, возникающий при записи звука всегда связан с нарушением в работе внутренней электросети компьютера и перепадами напряжения.

Для того чтобы окончательно убедиться в том, что проблема в работе микрофона вызвана именно отсутствием заземления, необходимо первоначально проверить целостность оплётки кабеля микрофона, работу звуковой карты и состояние разъёма предназначенного для микрофона.

В случае если выявить причину фона на всех предыдущих этапах не удалось, тогда можно говорить именно о проблеме с заземлением. В данном случае, решить её можно при помощи использования заземлённой розетки, либо путём установки прямого проводника к распорядительному щитку.
