Как определить значение переменного напряжения в сети

Важным моментом при определении переменного напряжения является тот факт, что щупы мультиметра подключаются к измеряемому устройству параллельно. Это связано с тем, что напряжение само по себе – разность потенциалов между двумя точками.

Можно воспользоваться тем же принципом, что и в случае с переменным током. Диапазон величины регулировать от максимального к минимальному, не забывая про положение щупов.

В качестве примера для измерения переменного напряжения можно воспользоваться стандартной батарейкой. Переключатель ставится на соответствующий режим, устанавливается диапазон. При этом щупы касаются батарейки параллельно друг другу с обеих сторон. И моментально видно, как экран отображает величину напряжения исследуемого элемента.

С постоянным напряжением ситуация та же, только нужно не забывать переставлять переключатель на правильный режим.

Независимо от модели и специфики работы мультиметра важно соблюдать инструкцию по технике пожарной безопасности, правильно обращаться с электрическими приборами, не подвергая риску свое здоровье

Как измерить напряжение мультиметром

Начнем с основ. Любым прибором и в любом случае вольтметр подключается параллельно элементу, на котором измеряют напряжение. Любой мультиметр в режиме измерения напряжения – это вольтметр. Последовательно подключают только амперметр при измерении силы тока.

В дешевых мультиметрах (и во многих дорогих) есть 3 или 4 разъёма для подключения щупов, обычно это:

• COM – общий, обычно черного цвета и в него всегда вставляют щуп (соответственно тоже черный);
• VΩmA – для измерения напряжения, сопротивления, проверки диодов и или тока малой величины (до 200 мА), обычно красного цвета;
• 10А (20А) – для измерения тока большой величины.

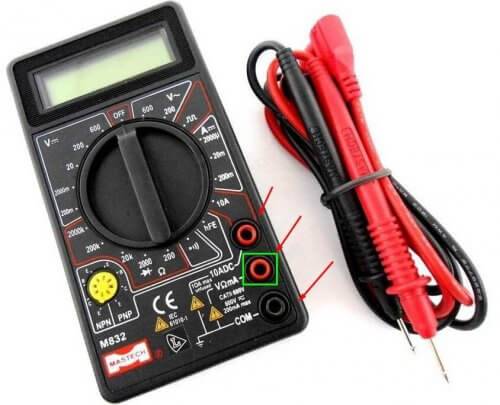

На рисунке ниже вы видите самую распространенную модель китайского мультиметра (DT-830 или просто «830-й»). Стрелками показаны разъёмы для подключения щупов, а зеленым цветом выделен разъём, в который нужно вставить красный щуп если вы хотите измерить напряжение.

Для того, чтобы измерить напряжение в цепи, необходимо произвести несколько манипуляций с прибором. Для начала нужно определится с видом напряжения: постоянное (DC или знак =) или переменное (AC или знак ~), и установить переключатель в нужное положение.

Далее выставить тем же переключателем предел измерения. Если на приборе он меньше, чем измеряемая величина то провести измерение не получится.

Поэтому первое измерение производят с максимального предела, постепенно снижая его до получения значения нужной размерности. Например, если вы не знаете какое напряжение в цепи, ставьте максимальный предел, на приведенном фото — 1000 Вольт, проведите измерение, если на экране показало «12 Вольт», то снизьте предел до 20В, чтобы узнать точное значение до десятых или сотых долей.

Некоторые устройства автоматически определяют предел и вид напряжения, поэтому переключение не требуется.

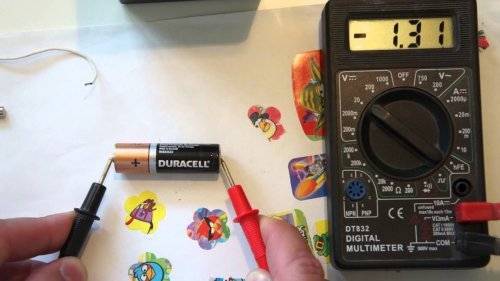

Подключение прибора в цепь производится с помощью щупов: один (красный) к плюсу (или фазе), второй (черный) к минусу (или нулю). Если щупы подключены в обратной последовательности — черный к плюсу, а красный к минусу, то значение на дисплее будет с минусом.

Измерение тока

Можно производить измерение тока непосредственно амперметром, включенным в разрыв измеряемой цепи (рис. 3, а).

Рис. 3. Схемы измерения силы тока

При необходимости расширить пределы измерения амперметра необходимо параллельно амперметру включить резистор (рис. 3, б), который чаще всего называют шунтом. Тогда через амперметр будет проходить только часть тока, а остальная — через шунт. Так как сопротивление амперметров обычно небольшое, то для существенного расширения пределов измерения сопротивление шунта должно быть очень небольшим. Существуют формулы для расчета сопротивления шунта, но обычно на практике приходится вручную подгонять его сопротивление, контролируя ток эталонным амперметром.

Для измерения больших переменных токов часто используют измерительные трансформаторы токов (рис. 3, в). У них первичная обмотка, включаемая в разрыв измеряемой цепи, имеет число витков W₁ меньшее, чем число витков W₂ вторичной обмотки, т. е. трансформатор является повышающим по напряжению, но по току он понижающий. Амперметр подключается к выходу вторичной обмотки трансформатора тока. Часто лабораторные трансформаторы тока вообще не имеют изготовленной заранее первичной обмотки, а в их корпусе имеется широкое сквозное отверстие, через которое сам экспериментатор наматывает необходимое число витков (рис. 3, г). Зная число витков вторичной обмотки (оно обычно указано на корпусе трансформатора тока), можно выбрать коэффициент трансформации n = W₁/W₂ и определить измеряемый ток I_х по показаниям амперметра I_пр по следующей формуле:

I_х = I_пр/n

Совершенно по-иному производят измерение токов в электронных схемах, которые обычно спаяны, изготовлены на печатных платах; произвести какой-либо разрыв в них практически невозможно. Для измерения токов в этих случаях используют вольтметры (обычно электронные с большим внутренним сопротивлением для устранения влияния прибора на работу электронной схемы), подключая их к резисторам схемы, величины которых либо известны, либо могут быть предварительно измерены. Воспользовавшись законом Ома, можно определить силу тока:

I = U/R

Режимы работы тестера

Работа мультиметра и его режимов регулируется с помощью переключателя. Его верхнее вертикальное положение говорит о том, что устройство выключено.
Поворот в любую другую сторону говорит о смене режима и обозначается следующим образом:

• DCV либо V с прямой линией отображает показатель постоянного напряжения;
• ACV либо V с волной указывает, что измеряется переменное напряжение;
• Ω — символы такого рода обозначают сопротивление;
• А с прямой линией либо сочетание букв DCA – это показатель постоянного тока (амперы);
• А с волной указывает на то, что мультиметр измеряет силу переменного тока, есть не у всех приборов;
• знак, обозначающий диод, говорит о том, что можно прозвонить диоды;
• hFE показывает, что можно измерить характеристики транзисторов.

Все результаты отображаются на экране тестера за считанные секунды, с точностью до сотых сообщая о величине выбранного показателя.

Обозначение переменного тока на любом мультиметре может быть изображено в виде символов АС (alternating current). Соответственно, АСА – сила переменного тока, ACV – напряжение переменного тока. Это ток, который изменяет направление движения огромное, но постоянное количество раз за 1 секунду. В домашних сетях частота изменений составляет 50 Гц.

Сила тока.

Силой тока называют количество заряженных частиц которые протекают через поперечное сечение проводника.

По определению сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

Сила электрического тока измеряется прибором, который называется Амперметром. Величина электрического тока (количество переносимого заряда) измеряется в амперах. Для увеличения диапазона обозначений единицы изменения существуют такие приставки кратности как микро — микроампер (мкА), мили – миллиампер (мА). Другие приставки в повседневном обиходе не используются. К примеру: говорят и пишут «десять тысяч ампер», но никогда не говорят и не пишут 10 килоампер. Такие значения в повседневной жизни не используются. То же самое можно сказать про наноампер. Обычно говорят и пишут 1×10-9 Ампер.
