Проведение эксплуатационных испытаний

Такие испытания проводятся на предмет технического состояния прибора и его способности выполнять свои функции. Подобные мероприятия предполагают испытание изоляции, определение напряжения индикации, проверку работоспособности прибора в условиях повышенного напряжения.

Одновременно проверяется ток, протекающий через устройство при его максимальном рабочем напряжении. В некоторых случаях может быть проверено напряжение в цепях постоянного тока. Выполняется проверка, насколько правильно индикатор реагирует на полярность.

В самом начале выполняется плавное увеличение напряжения от нулевой отметки. Одновременно производится фиксация напряжения индикации, а также тока, проходящего по указателю при его максимальном рабочем напряжении. Далее прибор на протяжении одной минуты выдерживается в условиях повышенного испытательного напряжения. Оно должно быть выше максимального рабочего напряжения указателя примерно на 10%. В двухполюсном приборе испытательное напряжение прикладывается между обоими наконечниками-электродами, а в однополюсном – между наконечником-электродом и кнопкой электрода, расположенной в торце или сбоку.

Индикатор напряжения на светодиодах: схема, как сделать своими руками самодельный указатель напряжения в сети

Индикаторы напряжения

Защитные средства в электроустановках до и выше 1000В

Как сделать индикатор напряжения на светодиодах

Как проверить напряжение мультиметром в сети: измерение вольтажа в розетке 220 вольт

Индикаторная отвертка

Правила использования

Прежде чем приступать к использованию устройства, каждый раз важно осматривать его на наличие повреждений и качества изоляции, после чего убедиться в работоспособности индикатора. Нужно прикоснуться к фазе, заведомо зная, что она находится под напряжением

Если прибор неисправен, возникнет ошибка, ставшая причиной травмы или короткого замыкания. При использовании индикатора важно быть внимательным и осторожным, строго следовать следующим правилам:

• Указатель в обязательном порядке должен соответствовать параметрам электрической сети. Убедиться в этом достаточно просто, необходимо лишь ознакомиться с маркировкой, расположенной на корпусе устройства.
• Один из эффективных и простых в реализации способов избежать нежелательного контакта – держать свободную руку в кармане, в противном случае есть вероятность создания замкнутого контура для электрического разряда.
• Во время проверки работоспособности нужно принять устойчивую позу, исключив вероятность падения или случайного касания заземленных проводников.

Чтобы свести к минимуму вероятность несчастных случаев, нужно четко следовать всем правилам и требованиям выполнения работ, а также использовать средства индивидуальной защиты. Используя однополюсные устройства, запрещается применять диэлектрические перчатки. Должен быть обеспечен контакт пальца специалиста и пластины, расположенной на ручке индикатора с целью заземления. Если при выполнении работ возникают трудности, лучше обратиться к электромонтажникам со стажем, которые сократят потраченное время и сберегут здоровье. Найти специалиста можно в РЭСе, энергопоставляющей компании или ЖЭКе, они предоставят всю необходимую информацию.

Что лучше выбрать

Все устройства имеют свои плюсы и минусы, которые надо учитывать при их покупке. Кроме того, надо понимать, зачем оно будет нужно – к примеру, если контролька отлично себя зарекомендовала в трехфазных цепях, то делать ее для домашнего использования особого смысла нет.

Как ни странно, но если человек не разбирается в электрике, то ему лучше купить все таки полупрофессиональное устройство – хотя бы универсальный пробник на 220-380в. Кроме того, что это просто надежное и нужное устройство, если придется приглашать электрика или просить знакомых посмотреть проводку, то лучше если под рукой окажется хороший прибор.

Правила использования

Перед использованием указателя напряжения необходимо удостовериться в его исправности. Для этого в заведомо рабочей сети нужно проверить индикацию прибора. Только после положительного результата разрешается его использовать.

Запрещено в качестве индикатора использовать лампу накаливания, ввиду ее низкой надежности, и высокой травмоопасности. При поиске фазы необходимо установить щуп указателя на интересующий проводник, прибор держать в правой руке, левую руку спрятать за спину, большим пальцем правой руки дотронутся до торцевого контакта. Это для однополюсного индикатора.

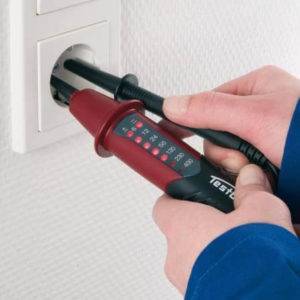

Для двухполюсного щуп с индикатором поставить на интересующий проводник или клемму, а второй щуп на ноль или соседнюю фазу. Как видно ничего сложного нет в работе с данными приборами. Помните об опасности работы под напряжением, и соблюдайте меры личной безопасности.

Напоследок рекомендуем просмотреть видео, в котором специалист рассмотрел существующие типы указателей напряжения и правила пользования данными устройствами:

Вот мы и рассмотрели виды, назначение и правила пользования указателем напряжения. Надеемся, предоставленная информация была для вас познавательной и полезной!

Будет интересно прочитать:

• Что такое чередование фаз
• Как найти короткое замыкание в сети
• Как пользоваться индикаторной отверткой

Общие требования к приборам

Все указатели оборудуются световыми сигналами. Если такой индикатор загорается, значит на проверяемом участке или между участками имеется напряжение. Чаще всего используются указатели напряжения до 1000В, которые могут быть одно- или двухполюсными.

Все типы указателей напряжения являются переносными универсальными приборами. С их помощью проверяются клеммы электроустановок, токоведущие части, а также токоведущие провода на наличие напряжения. Данное устройство имеется у каждого специалиста, при выезде на объект для проведения электромонтажных работ.

• Указатели напряжения до 1000 В должны быть оборудованы индикаторами, нагрузка на которые не превышает 90 вольт.
• Однополюсные приборы помещаются в общий корпус. Двухполюсные размещаются в двух отдельных корпусах, соединенных электрическим шнуром.
• Каждый индекатор, независимо от конструкции, условно разделяется на несколько поверхностей: изолированная рабочая, определяющая и держатель.
• Некоторые модели имеют рабочую часть, соединенную с индикатором.
• Перед началом работ указатель должен проверяться воздействием напряжения 2 кВ. Время проверки не превышает 1-й минуты.

Нормы электробезопасности предусматривают использование во время работ специального энергокомплекта, состоящего из диэлектрических ботинок и перчаток. Весь перечень технических требований к указателям напряжения подробно описывается в нормативных документах государственного стандарта.

При активном токе используются двухполюсные приборы, а при емкостном – однополюсные. Первые могут применяться при постоянном и переменном токе, а вторые – только при переменном токе. Самым безопасным считается бесконтактный указатель, снимающий информацию через электромагнитное поле. В большинстве случаев предпочтение отдается двухполюсным указателям.

Проверка указателей напряжения выше 1000В

Указатели выше 1000 В используются с целью определения наличия или отсутствия напряжения. Приборы состоят из рукоятки, рабочей части и изоляционного элемента. Принцип действия указателей основан на свечении газоразрядной индикаторной лампы при протекании через нее емкостного тока. Указатели напряжения состоят из трех частей: рабочей, изолирующей и рукоятки.

Испытание указателей напряжения выше 1000 В проводится с учетом ряда нюансов: Напряжение индикации указателя напряжения должно составлять не более 25 % номинального напряжения электроустановки для всех классов напряжений. Для классов напряжений до 3 кВ включительно напряжение индикации должно быть определено в технических условиях. Минимальные размеры указателей напряжения указаны в таблице.

Минимальные размеры указателей напряжения.

Эксплуатационные испытания указателей напряжения заключаются в прикладывании повышенного напряжения отдельно к рабочей и изолирующей частям и в определении напряжения индикации указателя.

Для испытания изоляции указателей напряжения повышенным напряжением у двухполюсных указателей оба изолирующих корпуса обертываются фольгой, а соединительный провод опускается в заземленный сосуд, так чтобы вода закрывала провод, не доходя до рукоятки на 9-10 мм. Один провод от испытательной установки присоединяют к контактам-наконечникам, второй, заземленный, — к фольге и опускают в воду

Изолирующая часть указателей напряжения при этом должна выдерживать в течении 1 мин. 3-х кратное линейное напряжение для электроустановок напряжением свыше 1 до 35 кВ, но не менее следующих значений:

• 40 кВ – до 10 кВ;
• 60 кВ – свыше 10 до 20 кВ;

Специалисты руководствуются соответствующими инструкциями и ГОСТами во время проверки.

Однополюсные указатели напряжения

Однополюсный указатель размещается в едином корпусе, также изготовленном из диэлектрических материалов. Внутри него располагаются все конструктивные элементы. Основным электродом является наконечник, закрепленный в передней части прибора, а дополнительным – электрод, размещенный на торце или сбоку корпуса, обеспечивающий контакт с рукой специалиста. Размеры корпусов имеют широкий диапазон, что позволяет выбрать наиболее удобный вариант.

Индикация указателей осуществляется под напряжением не выше 50 вольт. Она может быть ступенчатой и подаваться цифровыми и другими сигналами. Звуковые и световые сигналы подаются в прерывистой или непрерывной форме и должны хорошо распознаваться. Напряжение индикации при импульсных сигналах указателей имеет значение, когда интервал между импульсами составляет не более 1 секунды.

В ходе проверки однополюсный указатель до 1000В соприкасается лишь с одной токоведущей частью. Контакт с землей обеспечивается от боковой кнопки через палец руки, и далее через все тело к цепи указателя. Сила тока в этот момент не должна превышать 0,3 мА.

Данные приборы используются лишь для проверки оборудования с переменным током, так как при постоянном токе лампочка не загорится даже когда в цепи есть напряжение. С их помощью проверяются схемы вторичной коммутации, определяются фазные провода в различных устройствах.

Правилами электробезопасности запрещено использование контрольной лампы вместо указателя напряжения. Подобная конструкция состоит из лампы накаливания, вкрученной в патрон, соединенный с двумя короткими проводниками. Если такая лампа случайно включается при напряжении более высоком, чем то, на которое она рассчитана, ее колба может взорваться.
