Применение

Герсикон типа КМГ-12. Токоведущая цепь герсикона состоит из токоподводов 1 и 2, гибкой связи 3, подвижного контакта 4 и регулируемого неподвижного контакта 5. Электромагнитный узел состоит из сердечника 6, обмотки 7, полюсов 8, 9, набора ферромагнитных пластин 10 и упора 11. Пластины 10 крепятся к полюсу 8 с помощью винта 12. Коммутирующая часть аппарата находится внутри герметичного керамического корпуса 13, заполненного инертным газом. Нажатие контактов регулируется в процессе сборки путём изменения положения неподвижного контакта 5. После регулировки контакт 5 пропаивается.

• Клавиатуры промышленных приборов и синтезаторов, до середины 1990-х годов — в клавиатурах компьютеров.
• Системы автоматики и безопасности (например, датчики открытия двери, позиционирования кабины лифта, верхней крышки ноутбука).
• Подводное оборудование (фонари для дайвинга и подводной охоты).
• Тестовое и измерительное оборудование (например, в схемах электрических счётчиков и велокомпьютеров).
• Медицинская и телекоммуникационная аппаратура.

Для коммутации силовых электрических цепей предназначен герсикон (герметичный силовой контакт) — герконовое реле с увеличенным коммутационным током и дополнительными дугогасительными контактами. Герсиконы используют в цепях как переменного, так и постоянного тока для управления элементами сильноточной промышленной автоматики и электродвигателями с мощностью до 3 кВт. Выпускаются герсиконы на ток до 180 А с быстродействием до 1200 включений в час.

Гезакон (герметизированный запоминающий контакт) — герконовое реле, обладающее свойством памяти. Отличительной особенностью гезакона является возможность сохранения состояния (вкл/выкл) после снятия управляющего магнитного поля. Это происходит за счёт того, что подвижная часть пружины-контакта изготовлена из магнитного материала с прямоугольной петлёй гистерезиса, обладающего достаточной намагниченностью для удержания контакта в замкнутом состоянии. Для возврата гезакона в исходное состояние необходимо подать в его катушку размагничивающий импульс тока обратной полярности.

Особая область применения герконов — устройства для передачи дискретных сигналов управления и защиты от перегрузок по току высоковольтных электро- и радиотехнических установок, таких как мощные лазеры, радары, радиопередающие устройства, электрофизические установки и др. виды аппаратуры, работающей под напряжениями 10—100 кВ. Специально для этих видов аппаратуры В. И. Гуревичем разработаны герконовые реле с высоковольтной изоляцией, так называемые «геркотроны» или «высоковольтные изолирующие интерфейсы».

Параметры

• Магнитодвижущая сила срабатывания — значение напряжённости магнитного поля, при котором происходит замыкание контактов геркона.
• Магнитодвижущая сила отпускания — значение напряжённости магнитного поля, при котором происходит размыкание контактов геркона.
• Сопротивление изоляции — электрическое сопротивление зазора между сердечниками (в разомкнутом состоянии).
• Сопротивление контактного перехода — электрическое сопротивление контактной области, которая образуется при замыкании сердечников.
• Пробивное напряжение — напряжение, при котором происходит пробой геркона.
• Время срабатывания — время между моментом приложения управляющего магнитного поля и моментом первого физического замыкания электрической цепи герконом.
• Время отпускания — время между моментом снятия приложенного к геркону магнитного поля, и моментом последнего физического размыкания электрической цепи герконом.
• Ёмкость — электрическая ёмкость между выводами геркона в разомкнутом состоянии.
• Максимальное число срабатываний — число срабатываний, при котором все основные параметры геркона остаются в допустимых пределах.
• Максимальная мощность — максимальная мощность, коммутируемая герконом.
• Коммутируемое напряжение.
• Коммутируемый ток.

Правила управления герконом

В связи с тем, что такое оборудование используется не только в быту, но и во многих других отраслях, каждый пользователь должен знать, как с ним обращаться. Только в этом случае можно рассчитывать на качественную работу реле. Тем более что управлять герметичным коммутатором можно двумя основными способами:

1. Используя магнит постоянного типа.
2. Воздействуя катушкой, которая подсоединена к постоянному источнику тока.

В первом варианте пользователь может задействовать угловое или же линейное перемещение постоянного магнита. Кроме того, часто встречается способ, когда специальная шторка перекрывает рабочее поле. Такой вариант можно встретить в универсальных датчиках уровня и положения, а также в охранной сигнализации.

Второй способ позволяет специалистам соорудить мощное реле на основе геркона. В отличие от известных традиционных конструкций, такой агрегат будет более надёжным, качественным и долговечным, так как в его схеме будут отсутствовать какие-либо подвижные элементы. А вот что касается небольшого количества контактных групп, то этот небольшой минус можно легко устранить, если использовать сразу несколько герконов.

В качестве примера применения такого способа управления можно смело назвать токовое реле. Этот агрегат представлен в виде мощной катушки, которая обмотана прочным проводом большого сечения. Во внутреннем отсеке обязательно располагается герметичный коммутатор.

Геркон

Герконы и герконовое реле

Герко́н
(сокращение от «гер
метичный кон
такт») — электромеханическое устройство, представляющее собой пару ферромагнитных контактов, запаянных в герметичную стеклянную колбу. При поднесении к геркону постоянного магнита или включении электромагнита контакты замыкаются. Герконы используются как бесконтактные выключатели , датчики близости и т. д.

Геркон с электромагнитной катушкой составляет герконовое реле .

Существуют также герконы, размыкающие цепь при возникновении магнитного поля, и герконы с переключающей группой контактов.

Герконы различаются также по конструктивным особенностям. Они бывают сухими (с сухими контактами) и ртутными, в которых капля смачивает контактирующие поверхности, уменьшая их электрическое сопротивление и предотвращая вибрацию пластин в процессе работы.

• геркон — это элемент, механически замыкающий (или размыкающий) электрическую цепь при должном изменении напряженности магнитного поля;
• датчик Холла — это полупроводниковое устройство, через которое во время работы протекает электрический ток и возникает поперечная разность потенциалов, пропорциональная напряженности магнитного поля.

Перспективы

Пик развития герконов пришёлся на 1970-е годы. В настоящее время во многих приложениях они вытесняются твердотельными элементами — датчиками Холла. Отличие геркона от датчика Холла:

• геркон механически замыкает (или размыкает) электрическую цепь при определённом изменении напряжённости магнитного поля;
• датчик Холла — это полупроводниковое устройство, через которое во время работы протекает электрический ток и возникает поперечная разность потенциалов, пропорциональная напряжённости магнитного поля.

С начала 2000-х годов наблюдается тенденция к применению миниатюрных герконов (с длиной герметизирующего баллона менее 15 мм). В таких конструкциях повышается чувствительность, быстродействие, резонансная частота, снижается время дребезга, но уменьшаются электрическая прочность изоляции, верхние пределы коммутируемых токов и напряжений, а также сила контактного нажатия и, как следствие, появляется проблема увеличения переходного сопротивления и снижения его стабильности. По состоянию на 2008 год, самый миниатюрный и наиболее чувствительный геркон в мире — с длиной баллона 4,31 мм — серийно производился американской компанией Hermetic Switch Inc., на 2017 год — с длиной баллона 4,01 мм той же компании. Однако неизвестно, каков процент выхода годной продукции подобных изделий. В 2005 году японская фирма OKI сообщила об изготовлении образцов герконов с длиной баллона всего 2 мм, однако о возможностях их промышленного производства ничего не известно.

Разнообразие и принцип работы

Как же осуществляется разделение на рабочие виды? Как решают, что к чему отнести? Для этого используется деление на три группы, каждая из которых работает по своему принципу. Как функционирует герконовый датчик? Принцип работы:

1. Имеют замыкающийся контакт. В таких случаях, когда отсутствует магнитное поле, то датчик в разомкнутом состоянии. Когда оно есть, то он замыкается.
2. Имеют размыкающийся контакт. Когда отсутствует магнитное поле, то датчик в замкнутом состоянии. Когда оно есть, он размыкается.
3. Имеют переключающийся контакт. Конструктивно отличаются от двоих предыдущих. В первую очередь тем, что имеют три вывода. Так, если отсутствует магнитное поле, то замыкается одна пара. Когда оно есть, то другая.

Классификация может быть проведена исходя из особенностей конструкции:

1. Используются «смоченные» контакты. Сюда относятся герконы, выводы которых соприкасаются с каплями ртути. Её присутствие уменьшает контактное электрическое сопротивление. Также данный тип отличается низкой вероятностью возникновения дребезга.
2. Используются «сухие» контакты.

Управление герконом при помощи катушки с постоянным током

Этот способ получил наибольшее распространение при создании герконовых реле. Конструкция этих реле достаточно проста: внутрь катушки с током просто помещается геркон, и при этом не требуется никаких дополнительных пружинок и рычагов, как у обычного реле. Единственный в этом случае недостаток это небольшое количество контактных групп. Если катушку выполнить достаточно толстым проводом, способным пропустить большой ток, то можно получить герконовое токовое реле. Такие реле широко применялись в мощных источниках постоянного тока в качестве датчика системы защиты от перегрузок. Точная настройка уровня срабатывания такого датчика осуществляется резьбовым механизмом, позволяющем плавно перемещать геркон вдоль оси катушки.

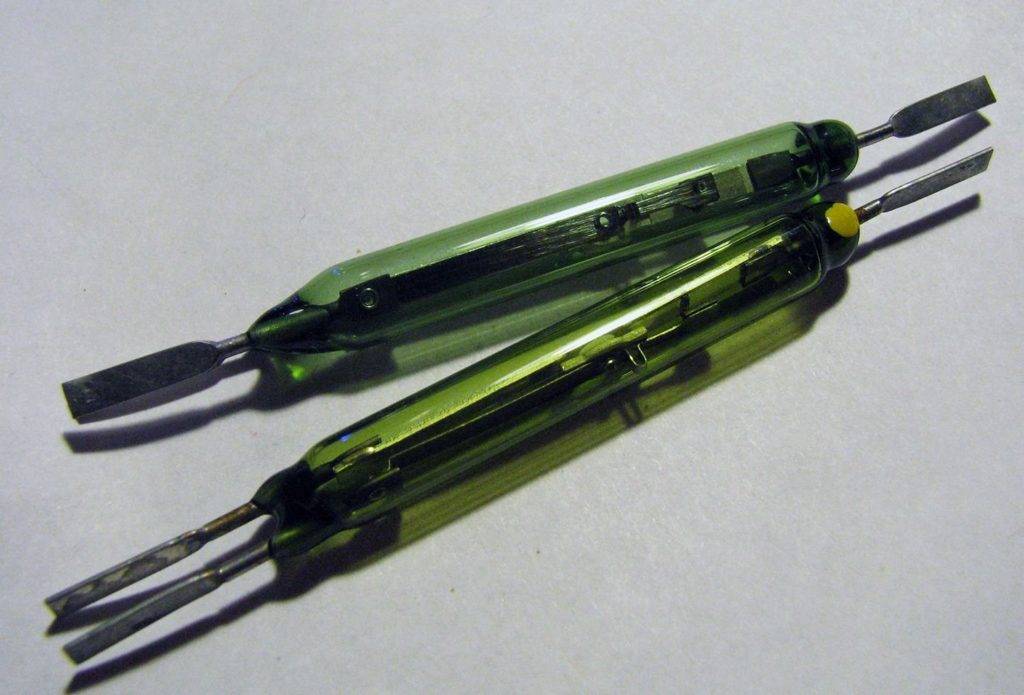

Герконы в колбе из зеленого стекла.

Преимущества и недостатки герконов

Как и любая вещь герконы имеют свои недостатки и преимущества. Сначала поговорим, естественно, о преимуществах. По сравнению с обычными коммутирующими контактами герконы имеют чуть ли не в 100 раз большую надежность по сравнению с обычными открытыми контактами. Эта надежность обусловлена более высоким сопротивлением изоляции (достигает десятков МегаОм), и большей электрической прочностью: пробивное напряжение у некоторых типов герконов достигает нескольких десятков киловольт. Сравнительные характеристики герконов приведены в таблице ниже:

Неоспоримым преимуществом герконов является их быстродействие: у некоторых моделей герконов частота коммутации достигает 1000Гц, а скорость срабатывания и отпускания находится в пределах (0,5 – 2,0мс) И (0,2 – 1,0мс) соответственно. Срок службы некоторых герконов доходит до 4 – 5 млрд. срабатываний, что намного выше аналогичного показателя для обычных не защищенных контактов. Также к достоинствам герконов следует отнести легкий способ согласования с нагрузкой а также работа герконов без применения источников электрической энергии.

Недостатки герконов

На фоне достоинств недостатки, наверно, не так уж и велики. Во-первых, это небольшая коммутируемая мощность. Кроме того малое количество контактных групп в одном баллоне а для «сухих» герконов дребезг контактов. К недостаткам же можно отнести также хрупкость стеклянного баллона и в некоторых случаях высокую чувствительность к внешним магнитным полям.

Как подключить геркон.

Принцип действия геркон ового реле

В работе нормально замкнутого геркон а используется принцип взаимодействия сил, возникающих между магнитными телами. В электромагнитном поле появляются и передаются импульсы, начинают двигаться электроны, вызывающие перемещение и деформацию токопроводящих контактов.

Изменение положения и состояния магнитного концевика в конкретном устройстве или в цепи, приводит к размыканию контактов. Дальнейшей изменение их положения происходит под действием других подвижных элементов — кнопок, концевых пружин, дисков и т.д. Таким образом, происходит поочередное включение и выключение контактов.

Данный принцип работы стал основой функционирования промежуточного геркон ового реле, действующего на замыкание. Его конструкция состоит из двух сердечников и герметичного прочного стеклянного баллона, наполненного газом или газовой смесью. Сам баллон находится под постоянным действием электрического тока. Газы препятствуют окислению металлических сердечников.

При подключении к такому геркон у постоянного тока, происходит образование мощного вокруг сердечников. Наличие специальных зазоров значительно облегчает прохождение этого поля между частями реле. Далее наступает возникновение автономного магнитного потока, движущегося в заданном направлении. Соединение сердечников значительно ускоряется за счет их покрытия драгоценными металлами с более низким сопротивлением, чем у обычного материала.

Постоянный магнитный поток обеспечивается особенностями конструкции геркон ового реле. Однородность и целостность деталей создается за счет литья и штамповки, а для соединения их между собой используются сварочные процессы. Поэтому катушка реле намагничивается в минимальной степени. По такой схеме работает геркон овое реле, принцип действия которого достаточно простой. В случае прекращения подачи постоянного тока, произойдет размыкание контактов, а магнитный поток исчезнет.

Любая техника может ориентироваться в окружающей среде только с помощью специальных датчиков, которые позволяют получить необходимую информацию. Они могут быть нацелены на выяснение скорости объекта, состояния, текущих целей или типа изменений в окружающей среде. Одними из самых полезных считаются герконовые датчики. Почему именно так?

Управление герконом по средствам катушки, через которую пропускается постоянный ток

Такой способ получил широкое применение в конструкциях герконовых реле с небольшим количеством групп контактов. В полый сердечник корпуса, на который намотана обмотка, помещают один или несколько герконов.

Элементы конструкции герконового реле РЭС -24

Примером такого использования являются токовые датчики защиты в электросетях питающих оборудование. Катушки наматываются достаточно толстым проводом, чтобы выдерживать токовые нагрузки, используемые на производственном процессе. При превышении тока магнитное поле отключает контакты геркона, оборудование обесточивается. Настройка осуществляется перемещением по резьбовому соединению геркона внутри катушки вдоль оси.

Принцип действия

Геркон по принципу работы схож с выключателем. Реле состоит из пары токопроводящих сердечников с зазором между ними. Они герметично запаяны в стеклянной колбе с инертной средой, исключающей процесс окисления.

Вокруг колбы размещается управляющая обмотка, питаемая постоянным током. При подаче питания обмотка генерирует магнитное поле, воздействующее на сердечники, и приводит к замыканию контактов между собой.

При отключении катушки от питания магнитный поток исчезает и контакты размыкаются пружинами. Надежность обеспечивается отсутствием трения между контактами, которые, в свою очередь, выполняют роль проводника, пружины и магнитопровода.

Особенностью герконового датчика является то, что на пружины реле в состоянии покоя не действуют никакие силы. Это позволяет им замыкать контакт за доли секунды.

Применяться могут и постоянные магниты. Такие устройства называют поляризованными.

Нормально замкнутые устройства имеют другой принцип функционирования. Под воздействием электромагнитной силы система магнитов заряжает сердечники одним потенциалом, заставляя их отталкиваться друг от друга, размыкая цепь.

Переключаемые герконы состоят из трех контактов. Один из них установлен стационарно и не магнитится, 2 других сделаны из ферромагнитного сплава. При наведении магнитного поля пара разомкнутых контактов замыкается, размыкая пару с немагнитным контактом.

Особенности и преимущества герконов:

Как уже говорил, контакты геркона находятся в вакууме или в инертном газе и как следствие при работе они слабо обгорают, даже если при замыкании или размыкании между контактами возникает искра.

• Герконы достаточно долговечные, если не бить геркон и не пропускать очень большие токи, то срок службы геркона бесконечен.
• Герконы в работе почти бесшумны, слышно только цоканье контактов.
• Относительно высокое быстродействие.

Недостатки герконов:

• Герконы очень хрупкие, корпус герконов как правило изготовлен из хрупкого стекла, следовательно их нельзя использовать в условиях сильных вибраций и ударов.
• Для их срабатывания нужно создать или приложить магнитное поле.
• Иногда контакты герконов залипают, такое происходит после прохождения больших токов и проскакивания искры при срабатывании контактов, такой геркон необходимо заменить, герконы в основном служат для коммутации небольших токов. Ниже на рисунке Вы можете увидеть фотографию геркона с обгоревшими контактами.

Способы управления герконами

Их можно разделить на две большие группы: управление постоянным магнитом и управление при помощи катушки с током. Эти способы показаны на рис. 4.

   Рис. 4 Различные способы управления герконами

Управление герконом при помощи постоянного магнита

Наиболее прост и распространен способ управления с линейным перемещением магнита. Здесь вполне уместно вспомнить охранную сигнализацию, где магнит укреплен на двери и заставляет срабатывать геркон, когда дверь закрыта.

Способ с угловым перемещением магнита используется намного реже, как правило, в тех случаях, когда другие способы применить по какой-либо причине невозможно.

Перекрытие магнитного поля шторкой использовалось в клавиатурах различных вычислительных устройств, вплоть до девяностых годов прошлого столетия, а может быть можно встретить где-нибудь и до сих пор.

Управление герконом при помощи катушки с постоянным током

Этот способ получил наибольшее распространение при создании герконовых реле. Конструкция этих реле достаточно проста: внутрь катушки с током просто помещается геркон, и при этом не требуется никаких дополнительных пружинок и рычагов, как у обычного реле. Единственный в этом случае недостаток это небольшое количество контактных групп.

Если катушку выполнить достаточно толстым проводом, способным пропустить большой ток, то можно получить герконовое токовое реле. Такие реле широко применялись в мощных источниках постоянного тока в качестве датчика системы защиты от перегрузок. Точная настройка уровня срабатывания такого датчика осуществляется резьбовым механизмом, позволяющем плавно перемещать геркон вдоль оси катушки.

Усиление защиты от несанкционированного проникновения

В стандартном исполнении геркон находится на раме, а магнит – на дверной или оконной створке. Закрытое положение конструкции обеспечивает максимальное приближение магнита к датчику. В момент открытия он удаляется, поэтому злоумышленники легко найдут места установки.

Для повышения защиты прибора используются:

• Скрытый прибор. Замыкает сигнализационную цепь в момент открытия створки. Минус технологии – открытие створки при помощи дополнительного магнита.
• Электрический магнит. Особенность электромагнитного замка с герконом – сложность подделки за счет случайной повторяемости сигналов. Защита также срабатывает при задержке импульса.

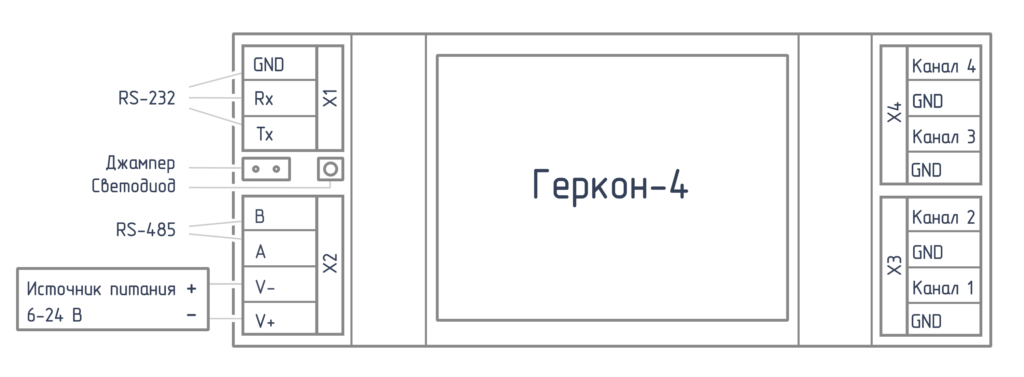

Подключение герконового датчика

Документация, поставляемая в комплекте с датчиками, дает исчерпывающую информацию о том, как подключить геркон.

Для функционирования и безопасности датчика часть реле, генерирующая магнитное поле, монтируется на подвижную часть конструкции. Сам геркон крепится на стационарно установленный элемент конструкции или здания.

Подвижная часть плотно примыкает, воздействуя магнитным полем катушки на контактную сеть геркона и замыкая этим электрическую цепь. Датчик системы информирует о правильном функционировании системы. Как только катушка, расположенная на подвижной части, перестает воздействовать на датчик, сеть размыкается и автоматика сообщает о нарушении целостности системы.

По способу монтажа датчики бывают:

• скрытого крепления;
• наружного крепления.

В зависимости от физических свойств поверхности, на которой происходит подключение геркона, бывают:

• датчики для монтажа на стальных конструкциях;
• датчики, монтируемые на магнитопассивных конструкциях.

При монтаже герконового реле необходимо помнить о некоторых особенностях установки:

1. Рекомендуется избегать расположения вблизи источников ультразвука. Он в состоянии оказать негативное воздействие на параметры датчика.
2. Не допускать расположения рядом с источником постороннего магнитного поля.
3. Обезопасить колбу датчика от ударов и повреждений. В противном случае газ испарится, нарушится контакт, и сердечники быстро придут в негодность.

Герконовые переключатели не могут коммутировать большие токи в силу маломощности сердечников. Поэтому их нельзя использовать для включения и выключения мощных электрических устройств.

Их включают в маломощную коммутационную схему для контроля реле, которое осуществляет управление оборудованием.

Watch this video on YouTube

ОБЛАСТЬ ПРИМЕНЕНИЯ ГЕРКОНОВЫХ РЕЛЕ

Наиболее широкое применение герконовые реле получили в системах сигнализации и телеметрии. Они обеспечивают возможность коммутации нескольких независимых цепей с помощью одного устройства, что позволяет включать систему звукового или светового оповещения с одновременной подачей сигнала на пульт охраны.

При кажущейся простоте блокировать такую систему довольно сложно. При этом в ней отсутствуют элементы, которые можно вывести из строя направленным электромагнитным импульсом, в отличии от систем, основанных на полупроводниковых элементах.

Также на основе описываемого вида реле возможно построение простейших логических схем, для этой цели могут применяться герконы с эффектом памяти — их особенностью является сохранение положения контактов даже после снятия управляющего импульса, возврат же в нормальное положение производится подачей сигнала обратной полярности на катушку устройства.

Кроме систем сигнализации отдельная разновидность реле — герсиконы используются для запуска электрических двигателей малой и средней мощности, в настоящее время производятся герсиконы с максимальной коммутируемой мощностью до 45 кВт.

Помимо низковольтной аппаратуры герконы применяются в цепях управления с рабочим напряжением несколько тысяч вольт, а отдельные устройства выдерживают напряжение до 100 кВ.

Отдельная разновидность высоковольтных герконов применяется в устройствах релейной защиты высоковольтных линий. В этом случае в конструкции предусматриваются дугогасительные и демпферные устройства, препятствующие появлению вибрации и дребезга контактной группы.

Таким образом использование герконовых реле открыло новую веху в приборостроении и проектировании релейного оборудования.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Применение

Благодаря низкой цене и простоте конструкции, монтажа и использования, герконовые датчики и герконовые выключатели успешно применяются в случаях, когда их хрупкость не имеет значения. Область их применения обширна: от бытовых нужд до промышленных процессов.

Электрические компоненты
устанавливаются в бытовых приборах в виде реле, в электросчетчиках и даже стационарных кнопочных телефонах – щелчки набора номера импульсным номеронабирателем результат, по сути, его работы.

Охранные сигнализации — один из примеров применения герконов. На косяк двери устанавливается магнит, на дверь – геркон. При удалении магнита из зоны восприятия устройства происходит замыкание или размыкание цепи, в результате которого становится известно о нарушении охраняемого периметра.

В пожарных датчиках также применяются эти устройства. При возникновении опасной ситуации, электрическая цепь включается при помощи геркона. Работать такой датчик может как в помещении, так и на улице.

В промышленных областях они применяют также во многих ситуациях. Например, для измерения уровня жидкости используется поплавковое устройство
. В лифтовом хозяйстве герконы применяются для определения местоположения кабины подъемника.

Группа контактов, заключенная в стеклянную колбу, с инертным газом применятся везде, где необходимо замыкать, размыкать и переключать электрическую цепь.

Любые механические контакты подвержены износу. Чтобы уменьшить влияние этого деструктивного фактора, в первой половине прошлого века было разработаны магнитоуправляемые коммутационные устройства, контактная группа которых помещалась в вакуумную колбу. В СССР такие элементы получили название «Геркон», по сокращению от «герметизированный контакт», в англоязычной технической документации принято название «reed switch».

Давайте рассмотрим принцип действия этих устройств, конструкцию, основные характеристики, достоинства и недостатки. В завершении статьи будет приведена пара полезных схем, где используются герконы.

Классификация: герконовое реле

Одним из результатов практичного использования герконов является герконовое реле. Само по себе реле – это электромеханический механизм, осуществляющий размыкание и замыкание цепи на определённом её промежутке. Они широко использовались и используются по сей день. Так, например, нередко можно встретить герконовый выключатель, охранный датчик помещения или автомобиля, а ранее на их основе изготавливалась даже компьютерная клавиатура.

Классификация герконовых реле по принципу воздействия магнитного поля (типы):

1. Нормально разомкнутый (размыкающий) контакт. Такое устройство при попадании в область воздействия магнитного поля срабатывает и замыкающий цепь контакт соединяется.
2. Нормально замкнутый контакт. По аналогии с разомкнутым реагирует на магнитные волны и размыкает цепь при срабатывании.
3. Альтернативный вариант – переключающий контакт. Своеобразен, но практичен в применении, так как реагируя на магнитный источник цепь, состоящая из нескольких реле, замыкается в одном промежутке и размыкается в другом. При отстранении от поля – наоборот.

Примечательно, что все три вида достаточно актуальны и сегодня. Помимо основных качеств герконов, присущих им, они также могут работать в условиях высоких температур.

Они оснащены дополнительными контактами, рассчитанными на образование на них электрической дуги. Это повышает переносимую мощность и уменьшает погрешности в работе геркона. Существуют также так называемые реле с памятью. Они названы таким образом потому, что после изоляции контактов от магнитного поля, они продолжают оставаться в первоначальном положении, как в было в поле. Это происходит потому что сами контакты выполнены из особого материала, постоянно имеющий определённый уровень заряда, т.е. намагничены.
