Что такое петля фаза ноль

В любой бытовой схеме электрический ток совершает работу за счет того, что электродвижущая сила вторичной обмотки трансформаторной подстанции замыкается на цепочку, состоящую из последовательно подключенных электрических сопротивлений:

• питающих шин 0,4кВ;
• жил силовых кабелей и проводов;
• включенных контактов защитных устройств;
• контактных соединений коммутационных аппаратов и транспортных магистралей.

Всю эту собранную цепочку на языке электриков принято называть петлей фаза ноль. Ее техническое состояние, качество монтажа, эксплуатационные режимы и последующее обслуживание могут увеличить величину электрического сопротивления. Оно в большинстве случаев практически не оказывает значительного влияния на обычный режим электроснабжения.

Бытовые потребители будут нормально функционировать, а ток, проходя от обмотки трансформаторной подстанции по всем контактам, проводам и кабелям, совершает полезную работу.

Что это такое, и как формируется проверочная схема

Начать надо с пути, который проходит электрический ток от подстанции до розетки в доме

Обращаем ваше внимание, что в старых домах в электрике чаще всего присутствует сеть без заземляющего контура (земля), то есть, к розетке подходит фазный провод и нулевой (фаза и ноль)

Итак, от подстанции до дома сеть может быть длиною в несколько сот метров, к тому же она разделена на несколько участков, где используются разного сечения кабели и несколько распределительных щитов. То есть, это достаточно сложная коммуникация. Но самое главное, весь участок имеет определенное сопротивление, которое приводит к потерям мощности и напряжения. И это независимо от того, качественно ли проведена сборка и монтаж или не очень. Этот факт известен специалистам, поэтому проект сети делается с учетом данных потерь.

Конечно, грамотно проведенный монтаж – это гарантия корректной работы сетевого участка. Если в процессе сборки и разводки были сделаны отклонения от норм и требований или просто сделаны ошибки, то это гарантия увеличения потерь, сбоя работы сети, аварий. Вот почему специалисты проводят измерения показателей сети и анализируют их. Что это такое, и как формируется проверочная схема.

Необходимость в измерениях

Замер сопротивления петли проводится в следующих случаях:

• При вводе в эксплуатацию, после ремонта, модернизации или переоборудовании установок.
• Требование со стороны служб различных служб контроля, например Облэнерго, Ростехнадзор и т.д.
• По заявлению потребителя.

В ходе электрических замеров устанавливаются определенные параметры петли Ф-Н, а именно:

Общее сопротивление цепи, которое включает в себя:

электросопротивление трансформатора на подстанции;

аналогичный параметр линейного проводника и рабочего нуля;

образующиеся в коммутационном оборудовании многочисленные переходные сопротивления, например в защитных устройствах (АВ, УЗО, диффавтоматах), пускателях, ручных коммутаторах и т.д. Также влияние оказывает сечение проводников, изоляция кабелей, заземление нейтрали трансформатора, параметры УЗО или другой защиты электроустановок.

• Ток КЗ (I

_КЗ). В принципе, его можно рассчитать, используя формулу: I_КЗ = U_Н /Z_П , где U_Н – номинальный уровень напряжения в электросети, а Z_П – общее сопротивление петли. Учитывая, что защитные устройства при КЗ должны автоматически отключать питание согласно установленным временным нормам, то необходимо выполнение следующего условия: Z_П*I_ABРасположение основных элементов прибора MZC-300

Обозначения:

1. Информационный дисплей. Полное описание его полей можно найти в руководстве по эксплуатации.
2. Кнопка «Старт». Запускает следующие процессы измерений:

• Z_П, напомним, это общее сопротивление цепи Ф-Н.
• I_КЗ – ожидаемый ток КЗ.
• Активного сопротивления, необходимо для калибровки прибора.

Старт каждого измерения сопровождается характерным звуковым сигналом.

1. Кнопка «SEL». Служит для последовательного вывода на информационный дисплей всех характеристик петли, полученных в результате последнего замера. В частности отображается следующая информация:

• Параметры Z_П.
• Ожидаемый I_КЗ.
• Уровень активного и реактивного сопротивления (R и Х).
• Фазный угол ϕ.

1. Кнопка «Z/I». По окончании испытаний переключает на дисплее отображение характеристик между ожидаемым I_КЗ и Z_П.
2. Кнопка отключения/включения измерительного устройства. Если при запуске прибора одновременно с данной кнопкой нажать «SEL», то измеритель перейдет в режим автокалибровки. Его подробное описание можно найти в руководстве пользования.
3. Разъем для подключения щупа, контактирующего с рабочим нулем, проводником РЕ или, PEN. Соответствующее обозначение нанесено на корпус прибора.
4. Разъем щупа, подключаемого к одному из фазных проводов. Как правило, помечен литерой «L».
5. Как и разъем i, в отличии от гнезд для измерительных проводов, используется только в режиме автоматической калибровки. На корпусе прибора обозначаются как «К1» и «К2».

Приближенный метод определения тока однофазного КЗ

2.1 Приближенный метод определения тока однофазного кз при большой мощности питающей энергосистемы (Хс

где:

• Uф – фазное напряжение сети, В;
• Zт – полное сопротивление трансформатора току однофазного замыкания на корпус, Ом;
• Zпт – полное сопротивление петли фаза-нуль от трансформатора до точки КЗ, Ом.

2.2 Если же питающая энергосистема имеет ограниченную мощность, то тогда ток однофазного кз определяется по формуле 2-26 :

2.3 Значение Z_∑ определяется по таблице 2.9 или можно определить по формуле 2-25 :

где: х_1т и r_1т; х_2т и r_2т; х_0т и r_0т — индуктивное и активное сопротивления трансформатора токам прямой, обратной и нулевой последовательности, мОм. Принимаются по таблице 2.4 .

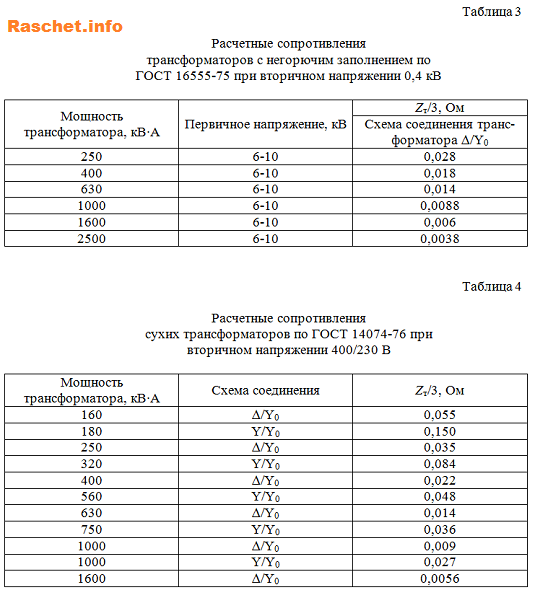

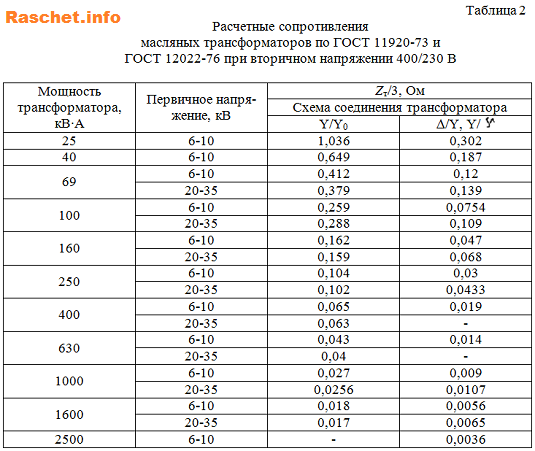

Значение Zт/3 для различных трансформаторов с вторичным напряжением 400/230 В, можно принять по таблицам 2, 3, 4 .

Сопротивления контактов шин, аппаратов, трансформаторов тока в данном методе не учитываются, поскольку арифметическая сумма Zт/3 и Zпт создает не который запас.

2.4 Полное сопротивление трансформатора Zт, определяется по формуле 2-24 :

2.5 Полное сопротивление петли фаза-нуль, определяется по формуле 2-27 :

где:

• Zпт.уд. – полное удельное сопротивление петли фаза-нуль для каждого участка от трансформатора до места КЗ определяется по таблицам 2.10 – 2.14 или по таблицам , мОм/м;
• l – длина участка, м.

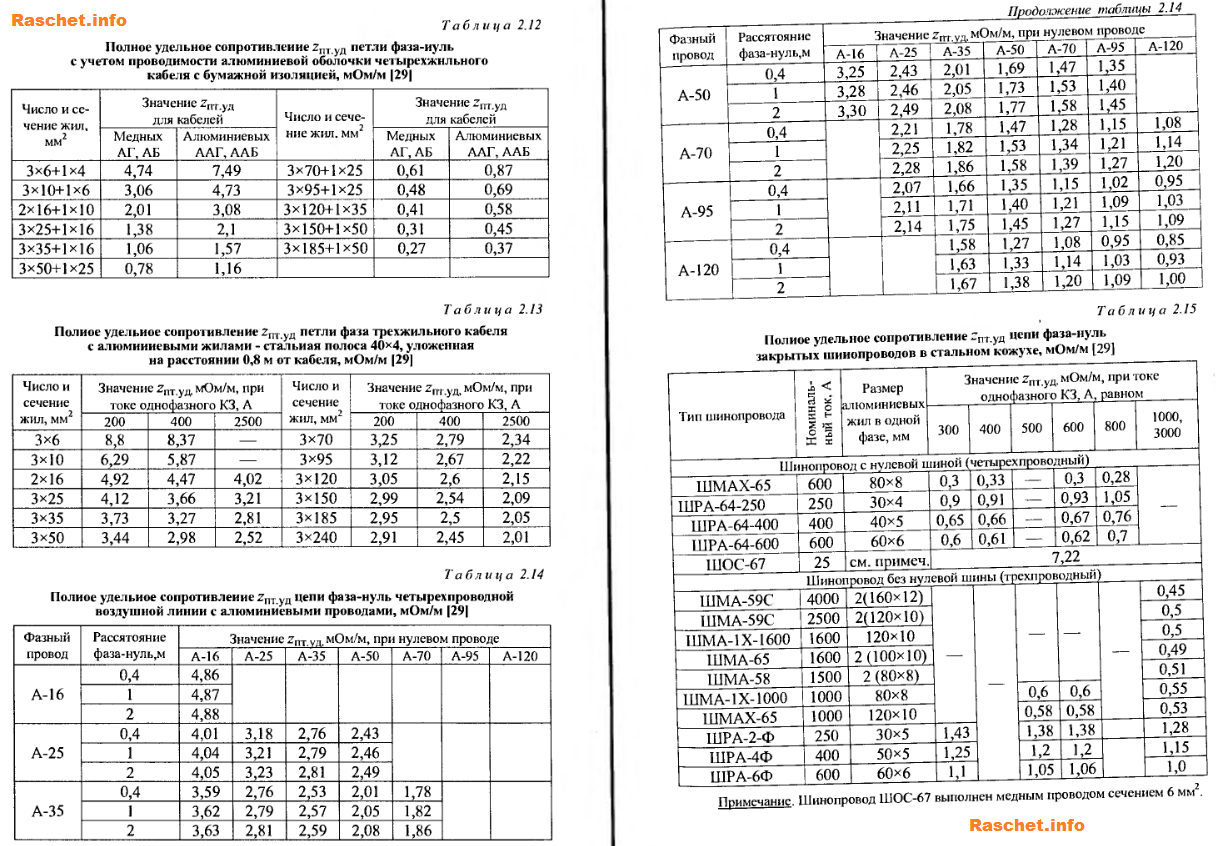

Ниже представлены справочные таблицы со значениями удельного сопротивления петли фаза-нуль для различных кабелей и шинопроводов согласно .

Справочные таблицы 7, 10 со значениями активных сопротивления медных и алюминиевых проводов, кабелей .

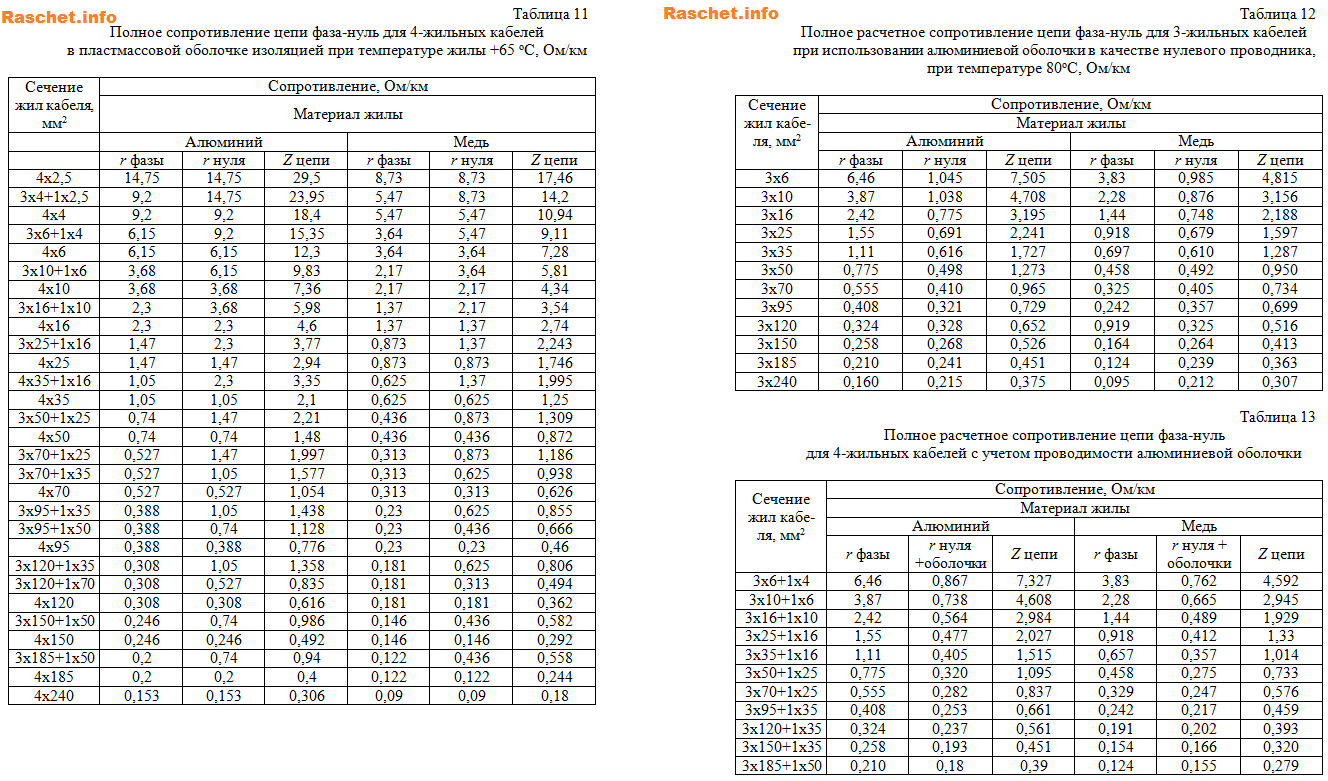

Справочные таблицы 11, 12, 13 со значениями полного расчетного сопротивления цепи фаза-нуль для 3(4) — жильных кабелей с различной изоляций и при температуре жилы +65(+80) С .

На практике согласно рекомендуется использовать приближенный метод определения тока однофазного КЗ. При таком методе, допустимая погрешность в расчете тока однофазного КЗ при неточных исходных данных в среднем равна – 10% в сторону запаса; 18-20% — при схеме соединения трансформатора Y/Y0, когда преобладает активная нагрузка и для зануления используется 4-я жила либо оболочка кабеля; 10-12% — при использовании стальных труб для зануления электропроводки.

Из выше изложенного, следует, что при использовании данного метода, создаётся не который запас при расчете, который гарантирует срабатывания защитного аппарата, согласно требованиям ПУЭ.

1. Рекомендации по расчету сопротивления цепи «фаза-нуль». Главэлектромонтаж. 1986 г. 2. ГОСТ 28249-93 – Методы расчета в электроустановках переменного тока напряжением до 1 кВ. 3. Беляев А.В. Выбор аппаратуры, защит и кабелей в сети 0,4 кВ. Учебное пособие. 2008 г.

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

В данной статье речь пойдет о расчете токовой отсечки для электродвигателей напряжением выше 1.

Расчет токов самозапуска электродвигателей производиться для выбора тока срабатывания максимальной.

Выбор мощности трансформатора напряжения сводиться к расчету нагрузки для основной и.

В данной статье я хотел бы рассказать о проверке чувствительности для максимальной токовой защиты (МТЗ).

В данном примере рассмотрим расчет уставок защит для ячейки 6 кВ питающей реакторное устройство плавного.

Отправляя сообщение, Вы разрешаете сбор и обработку персональных данных. Политика конфиденциальности.

Параметры защиты

Электрический ток имеет разрушительную силу, поэтому опасен для оборудования, материальных ценностей и живых организмов. Для защиты от поражения высоким напряжением в прошлом использовались различные изоляции из диэлектриков и проводились замеры параметров работы электролиний.

Сегодня при эксплуатации разнообразных электроустройств используются всевозможные устройства защитного отключения и автоматические выключатели, которые обеспечивают полную безопасность эксплуатации оборудования. Также применяются защитные меры, в том числе разделение рабочего нуля и заземление электротехники.

Потребуется на регулярной основе выполнять проверку соответствия текущих характеристик требуемым нормативам по безопасности электрических сетей. Только так можно будет обеспечить полную беспроблемность эксплуатации техники, исключив одновременно поражение электротоком.

Выполняются следующие замеры и контроль:

• Проверка ДИФ-автоматов и УЗО.
• Испытание током нагрузки автоматических выключателей.
• Замер сопротивления цепи.
• Измерение цепи фазы.
• Замер сопротивления изоляции.
• Испытание другого защитного технологического оборудования.

Подобные работы не представляют особой сложности, поэтому, имея начальные навыки в электротехнике и используя соответствующее оборудование, можно все замеры выполнить самостоятельно, что обеспечивает правильность работы техники и экономит расходы домовладельца на обращение к профессиональным специалистам.

Почему срабатывают автоматы на вводах

Причины частого и необъяснимого срабатывания автоматов на вводах бывают двух типов:

1. Внешние, обусловленные нарушениями в работе электролинии.
2. Внутренние, из-за неисправности электропроводки в доме.

Внешние характеризуются стойким несоответствием норме номинала напряжения. Например, оно у вас постоянно не 220, а 200 вольт. Это сопровождается увеличением силы тока, протекающего по вашей домашней электропроводке. Увеличение номинала автоматического выключателя на входе, например, с 25 до 40 А в этом случае вам ничего не даст, кроме того, что сам автомат будет нагреваться, а при дальнейшем вашем упорствовании может даже эффектно взорваться.

Внутренних причин несколько. Самые распространенные из них:

• Неплотный контакт в клеммных коробках.
• Не соответствующее номиналу тока сечение проводов.
• Уменьшение сопротивления изоляции проводов в результате естественного старения.

Внешне они проявляются нагревом проводников и скруток. Поэтому установка более мощных автоматических выключателей приведет к пожару. Конечно, можно потратить день на то, чтобы руками перещупать все розетки, провода и скрутки в доме. Но, во-первых, это чревато электротравмой. И, во-вторых, слишком субъективно. Измерение даст лучший результат.

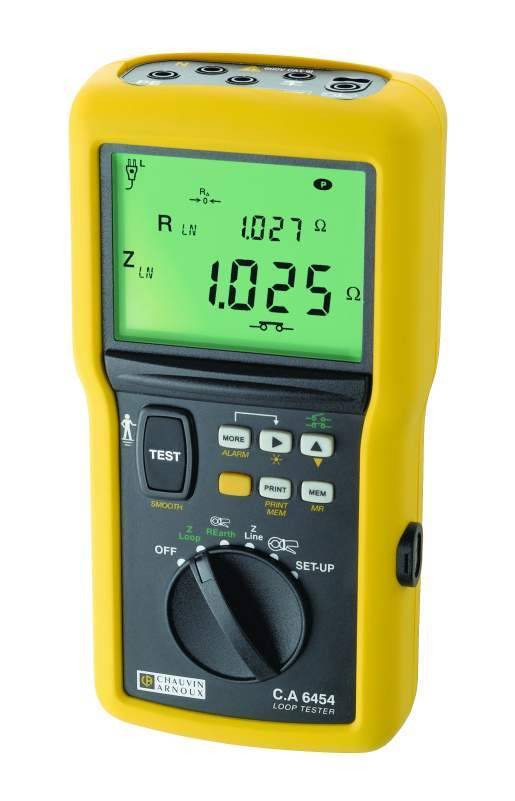

Используемые высокоточные приборы

Для измерений и расчетов фазы могут применяться как стандартные амперметры и вольтметры, использование которых не представляет сложности, так и узкоспециализированные приборы. Последние обеспечивают максимально возможную точность полученных данных по параметрам электросети. Наибольшее распространение получили следующие измерительные приборы.

M417 — это надежный проверенный годами прибор, разработанный специально для измерения показателя сопротивления в цепи фазы-ноль. Одной из особенностей этого прибора является возможность проведения всей работы без снятия питания, что существенно упрощает контроль за состоянием электросети. Этот аппарат использует метод падения напряжения, обеспечивает максимальную возможную точность полученных расчетов. Допускается использование М417 в цепи с глухозаземленной нейтралью и напряжением в 380 Вольт. Единственный недостаток использования этого приспособления — это необходимость калибровки устройства перед началом работы.

MZC-300 — измерительное устройство нового поколения, которое построено на базе мощного микропроцессора. Приборы используют метод падения напряжения с подключением сопротивления в 10 Ом. MZC-300 обеспечивает время замера на уровне 0,03 секунды и может использоваться в сетях с напряжением 180−250 Вольт. Прибор для обеспечения точности данных подключают в дальней точке сети, после чего нажимают кнопку Старт, а полученный результат выводится на небольшой цифровой дисплей. Все расчёты выполняет микропроцессор, что существенно упрощает контроль фазы.

ИФН-200 — многофункциональный прибор, позволяющий выполнять измерения фазы. Работает устройство с напряжением 180−250 Вольт. Имеются соответствующие разъемы для упрощения подключения к сети, а использование этого приспособления не представляет какой-либо сложности. Ограничение на измерении в цепи составляет 1 кОм, при превышении которого срабатывает защита и отключается устройство, предотвращая его перегрузку. Выполнен прибор на базе мощного микропроцессора и имеет встроенную память на 35 последних вычислений.

§ 71. Проверка состояния пробивных предохранителей

В установках напряжением до 1000 В с изолированной нейтралью ставят пробивные предохранители, которые в случае пробоя с обмоток высшего напряжения на обмотки низшего напряжения в трансформаторах пробиваются, обеспечивая соединение последних с землей. Исправность пробивных предохранителей проверяют предварительным осмотром (целость фарфора, резьбовых соединений, качество заземления). Разрядные поверхности электродов должны быть чистыми и гладкими, без заусенцев и подгаров, слюдяная прокладка должна иметь общую толщину, указанную в табл. 30, причем отверстия в слоях многослойной прокладки должны совпадать. Сопротивление изоляции, измеренное мегомметром на напряжение 250 В у исправного предохранителя, должно быть не менее 5 МОм.
Таблица 30
Рис. 218. Схема измерения напряжения пробоя пробивного предохранителя
Основные данные пробивных предохранителей ПП-А/3

Для испытания пробивного предохранителя собирают схему (рис. 218) и поднимают напряжение до пробоя предохранителя. Балластное сопротивление выбирают величиной 5—10 кОм, чтобы ограничить ток при пробое предохранителя и избежать подгорания разрядных поверхностей. Если пробивное напряжение соответствует данным табл. 30, то после снижения подводимого напряжения его снова поднимают до 0,75 t/np. В случае отсутствия пробоя при этом напряжении испытание заканчивают и измеряют сопротивление изоляции пробивного предохранителя. При значительном снижении сопротивления изоляции (более чем на 30%) по сравнению с первым замером предохранитель нужно разобрать, прочистить подгоревшие разрядные поверхности и снова провести испытание в полном объеме.

Контрольные вопросы
Где используют заземляющие устройства и как их разделяют по назначению?
На каком принципе работают защитное заземление и зануление?
Дайте определение шаговому напряжению и напряжению прикосновения.
В чем опасность выноса потенциала от заземленного оборудования и подведения нулевого потенциала к этому оборудованию?
Почему недопустимо в одном помещении применять одновременно защитное заземление для одного оборудования и зануление для другого?
Какой объем работ необходимо выполнять при наладке заземляющего устройства?
Как измерить сопротивление заземлителя прибором МС-08 и методом амперметра и вольтметра?
Как проверяют сеть защитного заземления?
Для чего и как измеряют сопротивление петли фаза-нуль в сетях напряжением до 1000 В с глухозаземленной нейтралью?

• Назад

• Вперёд

Методика измерения петли «фаза — ноль»

Применяются следующие методы измерения: падения напряжения в отключенной цепи, то же – на нагрузочном сопротивлении и метод КЗ. Второй способ реализован в принципе действия прибора производства Sonel типа MZC-300. Методика выполнения измерений таким методом изложена в ГОСТе 50571.16-99. Достоинство этого метода – в простоте и безопасности.

Прежде, чем приступить к основным измерениям, следует испытать сопротивление и непрерывность защитных проводников. Во время проведения измерений прибором MZC-300 следует учитывать, что возможна автоматическая блокировка процесса в следующих случаях:

1. Напряжение в сети превышает 250 В: прибор в это время издает звуковой продолжительный сигнал, а на дисплее появляется надпись «OFL». В таком случае измерения необходимо прекратить.
2. При разрыве цепи PE/N на дисплее появится символ в виде двойного тире и будет звучать сигнал после нажатия на кнопку «start». Необходимо быть осторожным: защита от токов КЗ в сети отсутствует.
3. При снижении напряжения в испытуемой цепи менее 180 В на дисплее загорается символ «U», что сопровождается двумя продолжительными звуковыми сигналами после нажатия на кнопку «start».
4. В случае перегрева прибора из-за значительных нагрузок появляется на дисплее символ «Т» и звучат два сигнала. В этом случае нужно уменьшить количество операций за единицу времени.

Для проведения измерений соответствующие клеммы прибора подключают к одной из фаз и глухозаземленной нейтрали (в сети с защитным заземлением вместо нейтрали подключают прибор к заземляющему проводнику). При проверке состояния защиты электроустановки от замыкания на корпус прибор MZC-300 подключают к заземляющей клемме корпуса и фазному проводу. Необходимо следить за тем, чтобы контакт был надежным: применять следует проверенные наконечники (если необходимо – заостренные зонды), а место соединения должно быть очищено от окиси.

Во время измерения прибором серии MZC-300 происходит имитация короткого замыкания: ток протекает через резистор с известным сопротивлением (10 Ом) в течении 30 мс. Уменьшенное значение силы тока является одним из параметров, участвующих в образовании результата. Непосредственно перед определением значения такого тока прибор измеряет реальное напряжение в сети. Производится поправка по векторам тока и напряжения, после чего процессор высчитывает полное сопротивление петли КЗ, раскладывая его на реактивную и активную составляющие и угол сдвига фаз, образующийся в измеряемой цепи во время протекания тока КЗ. Диапазон измерения полного сопротивления выбирается прибором автоматически.

Считывание и оформление результата

После измерения результат может быть отображен на дисплее в виде значения полного сопротивления петли КЗ или тока КЗ. Для просмотра и смены режима отображения следует нажать клавишу Z/I. Полное сопротивление отражает дисплей, а значение тока КЗ необходимо вычислять.

После подключения прибора к испытуемой цепи определяется напряжение, после чего нажатием на кнопку «start» включается измерительный режим. Если не действуют факторы, которые могут стать причиной блокировки процесса, на дисплее появляется ожидаемое значение тока КЗ или полного сопротивления. Если необходимо знать значения других параметров (реактивного и активного сопротивления, угол сдвига фаз), следует воспользоваться кнопкой SEL. Предельное значение реактивного, активного и полного сопротивления – 199,9 Ом. При превышении этого предела дисплей отразит символ OFL, если же прибор будет находиться в режиме измерения тока КЗ, отобразится символ UFL, означающий малую величину. При необходимости увеличить диапазон нужно использовать другую модификацию прибора — MZC-ЗОЗЕ: специальная функция RCD позволяет получить результаты до 1999 Ом.

Периодичность проведения измерений сопротивления петли «фаза – ноль» определяется документом ПТЭЭП и системой ППР, которая предусматривает своевременное проведение капитальных и текущих ремонтов электрооборудования. В случае выхода из строя устройств защиты после их ремонта или замены проводятся внеплановые работы по установлению значений параметров цепи «фаза – ноль».

Заключение о результатах измерений выполняется следующим образом. После выполнения всех работ по изложенной выше методике, получаем величину однофазного тока КЗ. Сравниваем результат с током, при котором срабатывает расцепитель выключателя-автомата или с номиналом плавко вставки. Делаем выводы о пригодности оборудования защиты. Все полученные результаты заносятся в протокол установленной формы.

Необходимость проведения замера петли «фаза-ноль»

Конечно же, деятельность любой электролаборатории направлена на предупреждение аварийных ситуаций в работе электроустановок всех типов. Проверка параметров цепи «фаза–ноль» – не исключение. Но для того чтобы понять, на предупреждение каких именно негативных последствий направлено данное измерение, нужно знать конечную цель этого измерения.Ни для кого не секрет, что жилы одного кабеля ни в коем случае нельзя замыкать. Но если это произошло, то произойдёт очень красочное и яркое зрелище, под названием «короткое замыкание» (или сокращённо «К.З.»). Это информация так же известна всем со школьной скамьи из уроков физики. А вот что мало кто помнит или не знает вообще, так это о том факте, что при коротком замыкании происходит резкий скачок тока, в результате которого жилы кабеля невероятно сильно нагреваются, в доли секунды плавят и воспламеняют изоляцию. А если основание, по которому проложен кабель, горючее, то вероятность возникновения пожара неминуема.

Именно поэтому в электроустановках используют автоматические устройства защитного отключения, такие как автоматические или дифференциальные выключатели, устройства защитного отключения (УЗО), плавкие вставки и т.п. Их назначение – вовремя прекратить подачу электричества в линию с коротким замыканием. И, говоря «вовремя», имеются в виду доли секунды, ведь докрасна нагретый кабель и салют из искр способны спровоцировать пожар в очень короткий промежуток времени.

Из всего вышеизложенного напрашивается очевидный вывод: для того, чтобы избежать разрушающих последствий короткого замыкания, необходимо рассчитать и установить нужное по характеристикам устройство защиты. Собственно, ради этого и проводится проверка параметров цепи «фаза – нуль».

Цели проведения измерений петли фаза-ноль

Защита от возгорания электропроводки

Для того, что бы при коротком замыкании в электропроводке дело не дошло до пожара, в электроцепи устанавливают автоматические выключатели, каковые мы и имеем возможность видеть, например, в квартирном щитке. При протекании тока короткого замыкания, который в сотни раз больше нормального, они практически мгновенно (сотые доли секунды) отключаются.

За столь малый промежуток времени ничего «нагреться и загореться» просто не успевает

Исправный автомат срабатывает при токе в 5-10 раз больше номинального, т.е., если на нем имеется маркировка C16, то мгновенное отключение гарантированно произойдет при токе в 160А, а если C63, то 630А. В случае не достижения током короткого замыкания порога срабатывания автоматического выключателя, он не отключится не мгновенно, а по условиям токовой перегрузки (5-30 секунд), что, безусловно, достаточно для возгорания соприкасающихся с электропроводником поверхностей.

Для обеспечения противопожарной безопасности необходимо, чтобы автоматические выключатели не только были исправны, но и чтобы ток при короткого замыкания был достаточен для мгновенного срабатывания. Проверить фактический ток КЗ можно только непосредственно измерив прибором, который в просторечии называется «петлеометром» (официально — «гармонический микроомметр»).

Защита от поражения электрическим током при косвенных прикосновениях

По измеренной величине тока однофазного короткого замыкания определяют время автоматического срабатывания защитного аппарата. Это время срабатывания должнобыть в пределах Требований ПУЭ (п.1.7.79) по защите от поражения электрическим током при косвенных прикосновениях путем автоматического отключения питания.

Меры безопасности при измерении петли «Ф-Н»

Согласно требованиям ПУЭ и норм ПТБ испытания должны проводиться подготовленными сотрудниками электролабораторий. Для проведения данных работ необходимо распоряжение или наряд-допуск, выданный работником, обладающим данным правом.

Испытания могут проводить лица, чей возраст не менее 18 лет, прошедшие соответствующее обучение и проверку знаний ПТБ. Бригада электролаборатории должна быть обеспечена соответствующим инструментом, а также всеми необходимыми средствами индивидуальной защиты.

Бригада должна включать в себя, как минимум, двух работников с третьей группой электробезопасности.

Испытания запрещается проводить в помещениях повышенной опасности, а также, если имеет место высокая влажность.

По завершению процесса испытаний результаты вносятся в специальные протоколы испытаний (проверки).

Методика измерений с использованием MZC-300

Прежде, чем переходить непосредственно к испытаниям, кратко расскажем о принятом порядке, он включает в себя:

• Соблюдение определенных условий, обеспечивающих необходимую точность.
• Выбор способа подключения устройства.
• Получение информации о напряжении сети.
• Измерение основных характеристик петли «Ф-Н».
• Считывание полученной информации.

Рассмотрим каждый из перечисленных выше этапов.

Соблюдение определенных условий

Следует принять во внимания некоторые особенности работы измерителя:

• Устройство не допустит проведение испытаний, если номинальное напряжение сети превысит максимальное значение (250В). Превышение диапазона измерения (250,0 В) приведет к тому, что на экране прибора отобразится предупреждение «OFL» сопровождаемое продолжительным звучанием зуммера. В этом случае прибор следует выключить и отключить от измеряемой петли.
• При обрыве нулевых или защитных проводников на экране устройства будет высвечиваться ошибка в виде символа «—», сопровождаемая длительным сигналом зуммера.
• Уровень напряжения в измеряемой петле недостаточное для испытаний, как правило, если ниже 180,0 вольт. В таком случае экран выдаст ошибку с символом «U», сопровождаемую двумя сигналами зуммера.
• Срабатывание термической блокировки прибора. При этом на экране высвечивается символ «Т», а зуммер выдает два продолжительных сигнала.

Выбор способа подключения устройства

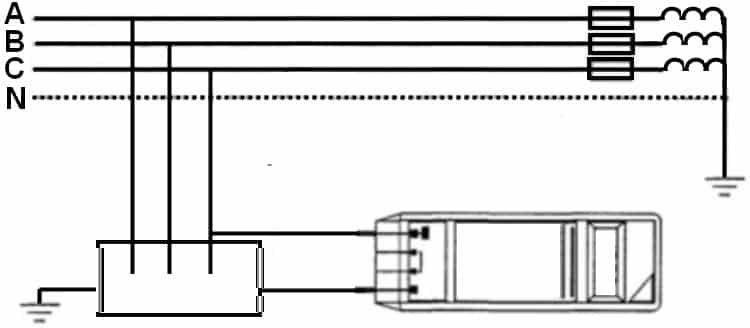

Рассмотрим несколько вариантов электрических схем подключения прибора для проведения испытаний:

1. Снятие характеристик с петли «Ф-Н», в примере, приведенном на рисунке измеряются параметры в цепи С-N. Испытание петли С-N
2. Измерение в петле между одной из фаз и проводником РЕ. Испытание петли С-РЕ
3. Измерения в цепях ТТ.

Подключение прибора в цепях с защитным заземлением

1. Для проверки надежности заземления электрооборудования применяется способ подключения, приведенный ниже.

Испытание надежности заземления корпусов электрооборудования

Получение информации о напряжении сети

Рассматриваемый нами прибор позволяет измерить U_H в пределах диапазона от 0 до 250,0 вольт. Фазное напряжение отображается на дисплее прибора сразу после нажатия кнопки включения или по истечении пяти секунд, после проведения испытаний (если не было произведено нажатие управляющих кнопок, отвечающих за отображение результатов на экране).

Измерение основных характеристик петли «Ф-Н»

Методика измерения Z_П в петле, применяемая в модельном ряде MZC основана на создании искусственного КЗ с использованием ограничивающего сопротивления (10,0 Ом), понижающего величину I_КЗ. После испытаний микропроцессор прибора производит расчет Z_П, выделяя реактивные и активные составляющие. Процедура измерения не превышает 30,0 мс.

Характерно, что прибор автоматически выбирает нужный диапазон для измерения Z_П. При нажатии кнопки «Z/I» на дисплей поочередно выводятся такие основные характеристики петли, как ожидаемый ток КЗ (I_КЗ) и общее сопротивление (Z_П).

Следует учитывать, что при вычислениях микропроцессор устанавливает величину U_H на уровне 220,0 вольт, в то время, как текущее номинальное напряжение может отличаться от расчетного. Поэтому для увеличения точности замеров электрической цепи следует вносить поправку. Например, при действительном U_H, равном 240,0 В, поправка для снижения погрешности прибора будет равна 1,09 (то есть необходимо 240 разделить 220).

Процесс измерения характеристик петли запускается кнопкой «Старт».

Считывание полученной информации

Как уже упоминалось выше, испытания начинаются после нажатия кнопки «Старт». После завершения измерений, на экране отображаются характеристики петли «Ф-Н», в зависимости от установленных настроек. Перебор отображаемой на дисплее информации осуществляется при помощи кнопок «SEL» и «Z/I».

Следует учитывать, что прибор MZC-300 отображает только результаты последнего измерения. Если необходимо хранение в электронной памяти результатов всех испытаний потребуется устройство с расширенными возможностями, например прибор MZC-303E.

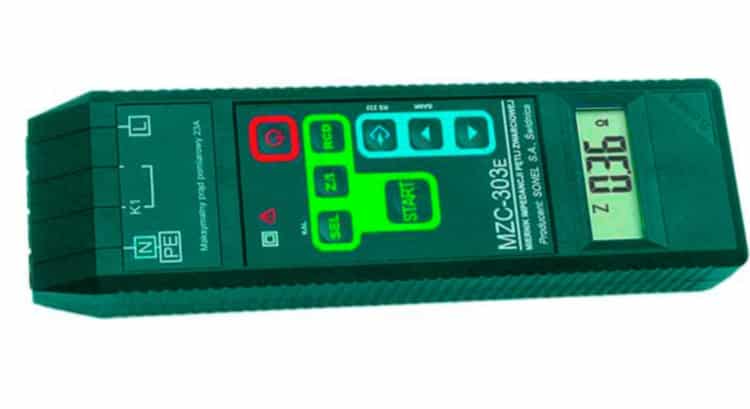

Устройство MZC-303E для измерения характеристик петли «Ф-Н»

Такое устройство позволяет не только хранить информацию обо всех измерениях в электронной памяти, но и при необходимости переносить ее на компьютер, при помощи интерфейса USB.

Заключение измерений петли фаза-ноль

Данные, полученные в ходе измерительных мероприятий, необходимо внести в протокол. Далее делают заключение о том, соответствует либо не соответствует проводка нормативным параметрам.

Для этого величину однофазного тока замыкания необходимо сравнить с током срабатывания выключателя, призванного расцеплять сеть, или с плавкой вставкой предохранителя по параметрам времени и силы тока. С этой целью используют положения, изложенные в ПТЭЭП и ПУЭ, издание № 7.

Если все условия, предусмотренные данными Правилами, выполняются – сеть работает исправно, и корректировке не подлежит. В противном случаевеличины тока не хватает, защита автоматического выключателя не может сработать, а реагирует лишь тепловая защита, и то через несколько секунд. Этого времени достаточно для возникновения источника возгорания электропроводки, что провоцирует пожар.

Для предупреждения аварийной ситуации необходимо: увеличить сечение кабеля измеряемой линии, что, соответственно, увеличит сопротивлениеи силу тока однофазного замыкания, а также использовать в установке автоматический выключатель, имеющий меньшую номинальную силу тока.
