Осуществление измерений прибором

Процедура измерений производится в два этапа:

1. Подготовительный – проверка прибора, его работоспособности, подготовка места работы
2. Рабочий – производство определенных действий по замеру сопротивления изоляции.

Перед началом работы измеряемый участок обесточивается, принимаются меры по предупреждению несанкционированной подачи электроэнергии.

Подготовка к проведению измерений, проверка мегаомметра

В проверяемой цепи могут присутствовать полупроводниковые и микропроцессорные элементы, которые не в состоянии выдержать подаваемое во время проверки высокое постоянное напряжение. Поэтому в период подготовки такие составляющие части схемы должны быть временно удалены или блокированы перемычками и шунтами.

Проверка мегаомметра производится следующим образом:

• аппарат, провода и щупы осматриваются на предмет наличия видимых повреждений (сколов, трещин);
• провода подключаются к клеммам, щупы замыкаются между собой, от генератора подается напряжение – результат «0» свидетельствует об исправности;
• при подаче напряжения и разведенных щупах исправный прибор должен показать «∞». Рабочее место и прибор готовы к проведению измерений.

Диагностирование состояния изоляции (пошаговая инструкция)

При проведении контроля сопротивления изоляции между проводником и корпусом (землей) используются только щупы. При испытаниях токоведущей жилы кабеля, провод от клеммы «Э» подключается к экрану кабеля. Это позволит компенсировать токи утечки.

Для измерения сопротивления обмоток, которое проводится перед их испытанием высоким напряжением, применяют мегаомметры с соответствующим номинальным напряжением, либо выставляют регулировку прибора (если она имеется) на нужную величину:

Непосредственно измерение производится в следующем порядке:

1. На время подключения прибора, накладывается переносное заземление, щупы устанавливаются на проверяемые объекты, переносное заземление снимается (установка и снятие заземления производится перед каждым замером во избежание поражения током и предупреждения погрешностей на приборе)
2. Проверяется изоляция между всеми фазами, а также относительно REN проводника. Ручка генератора при каждой проверке должна вращаться со скоростью 120 об/мин в течение 60 сек, а у электронного аппарата подача напряжения происходит через нажатие кнопки на 30 сек. Между замерами нужно выдерживать паузу – 2 мин. При нормальном состоянии изоляции, стрелка устройства будет уходить в сторону наибольшего значения, ближе к «∞», а в противном случае – приближаться к «0».

Способы подключения мегаомметра для проверки сопротивления изоляции жил кабеля

1. При проверке однофазных цепей, необходимо отсоединить нулевой провод, отключить все потребители и УЗО. Для проверки бытовых электрических сетей напряжение прибора выставляется на 500 Вольт
2. Замеры производятся поочередно между “N”, “L” и “RE”
3. После окончания измерений, объект испытания необходимо кратковременно замкнуть на землю, для удаления возможного остаточного напряжения, а мегаомметр разрядить, соединив щупы между собой.

Возможность накопления и поражающего действия остаточного напряжения в цепи

В случае обнаружения неисправности, поврежденный участок разбирается на элементы для выявления и устранения нарушения. Перед возобновлением электроснабжения нужно устранить все внесенные в цепь изменения, удалить перемычки, шунты, подключить защитные устройства.

Каким должно быть значение напряжения и сопротивления изоляции

Подаваемое на исследуемый объект напряжение и сопротивление изоляции должны соответствовать следующим значениям:

Проведение измерений

С помощью мегаомметра могут проводиться измерения двух видов. Главный принцип, который при этом используется, следующий: должно быть проверено качество изоляции каждого из проводов, входящих в состав кабеля.

Проверка замыкания на землю (пробой на землю)

Мы рассмотрим ее на примере высоковольтного силового кабеля. Для начала его необходимо обесточить. Затем к двум его жилам, которые не будут участвовать в тестировании, подключить переносное заземление. Один измерительный провод мегаомметра подключить к заземляющей шине электрощита, а второй – к тестируемой жиле. После этого подать напряжение на выводы мегаомметра и замерить сопротивление. Таким же образом проверить оставшиеся две жилы.

Так выполняется проверка кабеля на пробой на землю

Проверка взаимной изолированности жил кабеля

Проверку на вероятность короткого замыкания жил кабеля мы рассмотрим на примере низковольтного силового кабеля. Сначала, как и в предыдущем случае, необходимо его обесточить. Если линия протяженная, то после каждого измерения нужно коснуться переносным заземлением кончика каждого из проверенных проводов.

Для оценки состояния изоляции требуется подключить один измерительный провод мегаомметра к заземляющей жиле кабеля (на рисунке она обозначена РЕ), авторой конец поочередно подключать к оставшимся, каждый раз выполняя измерение величины сопротивления.

Так проверяется состояние изоляции каждой из жил кабеля

После этого аналогичным образом поступить с нулевой жилой (N), подключив к ней один измерительный провод, а второй – поочередно ко всем оставшимся. Эти действия необходимо повторить для каждой жилы кабеля, перебрав все возможные сочетания.

Пример использования мегаомметра на практике можно увидеть на видео ниже:

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

• Аналоговые (электромеханические) — мегаомметры старого образца. Аналоговый мегаомметр
• Цифровые (электронные) – современные измерительные устройства. Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
2. Аналоговый амперметр.
3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
4. Сопротивления.
5. Переключатель измерений кОм/Мом.
6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
На отображаемые данные влияет равномерность вращения динамо-машины.
Часто в процессе измерения приходится задействовать усилия двух человек

Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Правила безопасности при работе с мегаомметром

Поскольку данные приборы могут генерировать очень высокое напряжение, измерительные операции должны производиться парой работников, хотя бы у одного из них должна быть четвертая группа допуска по электрической безопасности. Без соответствующей подготовки использовать такое оборудование опасно – пользователя может ударить током.

Подключение мегаомметра к тестируемой линии

В гнездовые разъемы, соответствующие линии и заземлению, вставляют щупы с одиночными наконечниками. Бинарный щуп применяют, когда требуется ликвидировать токи утечки: один конец ставят в гнездо линии, а другой, помеченный как «Э», – в экранное.

С линией прибор соединяют с помощью клемм. С целью узнать сопротивление изоляционного материала оба щупа помещают на голые участки проводов.

Измерения

При выполнении измерений мастер не должен прикасаться к незащищенным участкам проводов и других компонентов цепи, а также к выходным клеммам измерительного прибора. Нельзя выполнять работы без предварительной проверки отсутствия напряжения на кабельных жилках (ее можно осуществить специальным тестером).

Важно! Ни в коем случае нельзя выполнять работы без предварительной ликвидации остаточного заряда с оборудования. Делают ее посредством портативного заземления, прикладывая его к токоведущим компонентам

Остаточный заряд нужно убирать также после каждого измерения.

Принцип работы электромеханического мегаомметра

Задача любого мегаомметра – создать на измерительных выводах напряжение выбранной для измерений величины и измерить ток, проходящий по измеряемой цепи.

Сначала для генерации напряжения использовались электромеханические машины постоянного тока. Их роторы вращались при помощи рукоятки мегаомметра. Для того, чтобы генератор при измерениях выдавал номинальное напряжение, частоту вращений выдерживали в пределах 2 оборота в секунду.

Мегаомметр М4100

Такие конструкции применялись в мегаомметрах М4100, но применяется и сейчас – в ЭСО 202. Достоинство этих приборов одно: им не требуется ни подключение к сети, ни батарейки или аккумуляторы. Но недостатков намного больше:

• Во время измерений корпус прибора сложно удержать в неподвижном состоянии. Вместе с корпусом дергается и стрелка, что снижает точность измерений.
• Показания прибора зависят от скорости вращения.
• В местах, где провода прибора при измерениях приходится держать руками (с применением диэлектрических перчаток, конечно), в измерениях участвуют два человека. Один обеспечивает контакт проводов с объектом измерений, другой – крутит ручку мегаомметра.
• При большом количестве требуемых измерений процесс происходит медленнее, чем при использовании электронных приборов.

Измерительная система электромеханических приборов – аналоговая, результаты считываются по шкале со стрелочным указателем. Дополнительный недостаток измерительной системы – шкала нелинейная, класс точности – небольшой.

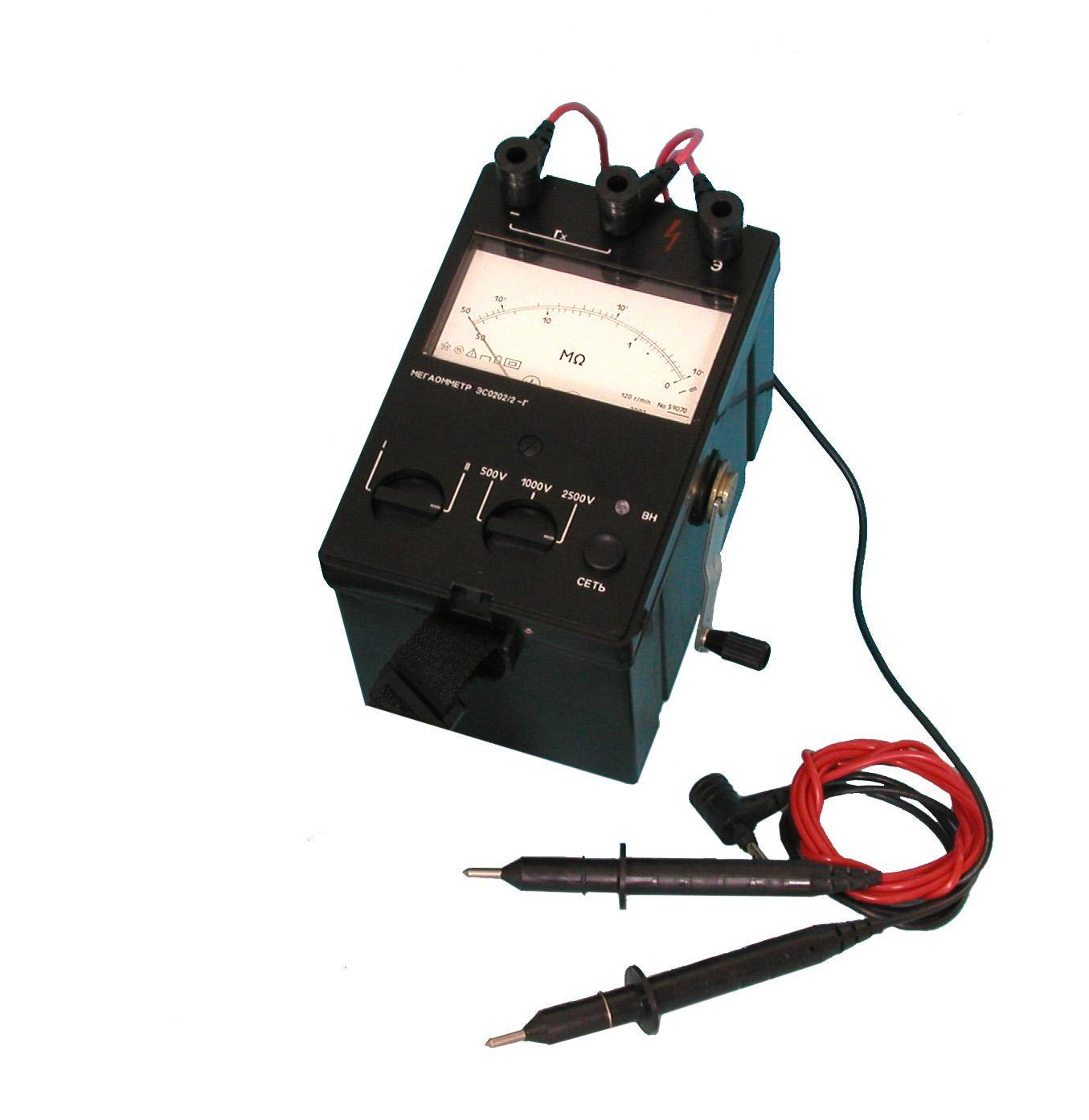

Мегаомметр ЭСО 202

Отличие современного прибора ЭСО 202 от М4100 – наличие переключателя напряжений, выдаваемых мегаомметром. Это удобно при измерениях на объектах, имеющих в составе электрооборудование, сопротивление изоляции которого измеряют при разных напряжениях. Например, кабели с напряжением 380 В (изоляция измеряется при 1000 В) и электродвигатели (500 В). В остальном приборы схожи, только переключение диапазонов измерений у М4100 производится на клеммах прибора, а у ЭСО 202 – переключателем.

Измерение сопротивления изоляции кабеля

Часто требуется измерить сопротивление изоляции кабеля или провода. Если вы умеете пользоваться мегаомметром, при проверке одножильного кабеля это займет не более минуты, с многожильными придется возиться дольше. Точное время зависит от количества жил — придется проверять каждую.

Тестовое напряжение выбираете в зависимости от того, в сети с каким напряжением будет работать провод. Если вы планируете его использовать для проводки на 250 или 380 В, можно выставить 1000 В (смотрите таблицу).

Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары

Для проверки сопротивления изоляции одножильного кабеля, один щуп цепляем на жилу, второй — на броню, подаем напряжение. Если брони нет, второй щуп крепим к «земляной» клемме и тоже подаем тестовое напряжение. Если показания больше 0,5 МОм, все в норме, провод можно использовать. Если меньше — изоляция пробита и его применять нельзя.

Если необходимо проверить многожильный кабель, тестирование проводится для каждой жилы отдельно. При этом все остальные проводники скручиваются в один жгут. Если при этом надо проверить еще и пробой на «землю», в общий жгут добавляется еще и провод, подключенный к соответствующей шине.

Если жил много, перед тем как пользоваться мегаомметром, жилы зачищают от изоляции и скручивают в жгут

Если у кабеля имеется экран, металлическая оболочка или броня, они тоже добавляется в жгут

При образовании жгута важно обеспечит хороший контакт

Примерно так же происходит измерение сопротивления изоляции розеточных групп. Из розеток выключают все приборы, отключают питание на щитке. Один щуп устанавливают на клемму заземления, второй — в одну из фаз. Тестовое напряжение — 1000 В (по таблице). Включаем, проверяем. Если измеренное сопротивление больше 0,5 МОм, проводка в норме. Повторяем со второй жилой.

Если электропроводка старого образца — есть только фаза и ноль, тестирование проводят между двумя проводниками. Параметры аналогичны.

https://youtube.com/watch?v=jOaLpf4g1Sk

Проверка изоляции кабеля мегаомметром

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель,…

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

• атмосферные условия Зимой изоляция может внезапно улучшиться, т.к. имеющаяся внутри влага попросту превратится в лед.
• процесс укладки кабеля Неосторожные движения при монтаже могут вызвать излом или повредить оболочку.
• физический износ с течением времени
• воздействие агрессивной среды
• завышенное напряжение при эксплуатации

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

• работать с прибором имеет право персонал с 3-й группой по электробезопасности
• при испытании удалите всех посторонних от испытуемого кабеля
• перед работой прибора внимательно осмотрите его корпус, провода и измерительные щупы. Они не должны иметь сколы, повреждения;
• проводить замеры изоляции кабеля рекомендуется при положительных температурах
• не прикасайтесь к проводам прибора при измерениях

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:

• проверяете отсутствие напряжения на жилах кабеля
• на длинных кабелях может быть наведенное или остаточное напряжение Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
• отсоединяете кабель от подключенного оборудования. Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат. Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

• подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
• вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
• замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

• на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
• Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
• После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).

Работа с мегаомметром М4100

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Работа с электронным мегаомметром

Как часто проводится проверка изоляции кабеля мегаометром?

Первый замер делается на заводе изготовителе
Перед монтажом на объекте
После монтажа перед подачей напряжения
В течение эксплуатации при выявлении дефектов или при техобслуживании один раз в три года.

{SOURCE}

Измерение сопротивления изоляции кабеля мегаомметром

Порядок действий следующий (!!!КАБЕЛЬ ОБЕСТОЧЕН!!!):

1. Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
2. Если есть оболочка, экран, броня — их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
3. На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
4. Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
5. Снимаем с испытуемой жилы провод заземления
6. Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
7. На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
8. Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы.
   В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно — объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) — он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры. В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь.

В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром — это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей — это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Последние статьи

Самое популярное

Инструкция по эксплуатации

Проверка сопротивления изоляции производится на обесточенном оборудовании или кабельной линии, электропроводке. Помните о том, что устройство генерирует высокое напряжение и при нарушении мер безопасности по использованию мегаомметра возможен электротравматизм, т.к. замер изоляции конденсатора или кабельной линии большой протяженности может стать причиной накопления опасного заряда. Поэтому испытание производится бригадой из двух человек, имеющих представление об опасности электрического тока и получивших допуск по ТБ. Во время испытания объекта, рядом не должны находиться посторонние лица. Помним про высокое напряжение.

Прибор при каждом использовании осматривается на целостность, на отсутствие сколов и поврежденной изоляции на измерительных щупах. Производится пробное тестирование путем испытания с разведенными щупами и замкнутыми. Если испытания производят механическим устройством, то нужно разместить его на горизонтальной ровной поверхности, чтобы не было погрешности в измерениях. При измерении сопротивления изоляции мегаомметром старого образца нужно вращать ручку генератора с постоянной частотой, примерно 120-140 оборотов в минуту.

Если измерять сопротивление относительно корпуса или земли, задействуют два щупа. Когда производят испытание жил кабеля относительно друг друга, нужно использовать клемму «Э» мегаомметра и экран кабеля чтобы компенсировать токи утечки.

Сопротивление изоляции не имеет постоянного значения и во многом зависит от внешних факторов, поэтому может варьировать во время измерения. Проверку производят минимум 60 секунд, начиная с 15 секунды фиксируют показания.

Для бытовых сетей испытания производятся напряжением 500 вольт. Промышленные сети и устройства испытываются напряжением в диапазоне 1000-2000 вольт. Каким именно пределом измерений пользоваться, нужно узнать в инструкции по эксплуатации. Минимально допустимое значение сопротивления для сетей до 1000 вольт — 0.5 МОм. Для промышленных устройств не меньше — 1МОм.

Что касается самой технологии измерения, использовать мегаомметр нужно по описанной ниже методике. Для примера мы взяли ситуацию с замером изоляции в ЩС (щит силовой). Итак, порядок действий следующий:

Выводим людей из проверяемой части электроустановки. Предупреждаем об опасности, вывешиваем предупредительные плакаты.
Снимаем напряжение, обесточиваем полностью щит, вводной кабель, принимаем меры от ошибочной подачи напряжения. Вывешиваем плакат — НЕ ВКЛЮЧАТЬ, РАБОТАЮТ ЛЮДИ.
Проверяем отсутствие напряжения. Предварительно заземлив выводы испытуемого объекта, устанавливаем измерительные щупы, как показано на схеме подключения мегаомметра, а также снимаем заземление. Данная процедура проводится при каждом новом замере, поскольку близлежащие элементы могут накапливать заряд, вносить погрешность в показания и представлять опасность для жизни. Установка и снятие щупов производится за изолированные ручки в резиновых перчатках

Обращаем ваше внимание на то, что изолирующий слой кабеля перед проверкой сопротивления нужно очистить от пыли и грязи.
Проверяем изоляцию вводного кабеля между фазами А-В, В-С, С-А, А-PEN, B-PEN, C-PEN. Результаты заносим в протокол измерений.
Отключаем все автоматы, УЗО, отключаем лампы и светильники освещения, отсоединяем нулевые провода от нулевой клеммы.
Производим замер каждой линии между фазой и N, фазой и PE, N и PE

Результаты вносим в протокол измерений.
В случае обнаружения дефекта разбираем измеряемую часть на составные элементы, ищем неисправность и устраняем.

По окончании испытания переносным заземлением снимаем остаточный заряд с объекта, путем кратковременного замыкания, и самого измерительного прибора, разряжая щупы между собой. Вот по такой инструкции необходимо пользоваться мегаомметром при замерах сопротивления изоляции кабельных и других линий. Чтобы вам было более понятна информация, ниже мы предоставили видео, в которых наглядно демонстрируется порядок измерений при работе с определенными моделями приборов.

Стрелочный мегаомметр и его устройство

Упрощенная электрическая схема, характерная для аналоговых приборов оснащена такими составными частями:

• генератором постоянного тока;
• измерительной головкой, которая состоит из двух взаимодействующих рамок (рабочая и противодействующая);
• тумблером-переключателем между пределами измерений, который позволяет регулировать работу различных резисторных цепочек, предназначенных для коррекции выходного напряжения и режимов работоспособности головки;
• токоограничивающего резистора.

Watch this video on YouTube

В свою очередь диэлектрический герметичный прочный корпус данного агрегата оснащен:

• ручкой для комфорта в транспортировке;
• складной портативной рукояткой генератора, вращая которую вырабатывают напряжение;
• рычагом, с помощь которого переключают режимы измерения;
• выходными клеммами, предназначенными для работоспособности всей схемы (к клеммам подключаются соединительные провода).

У большинства моделей мегаомметров имеются три выходные клеммы для подключения. Каждая из них имеет название: земля (З), линия (Л) и экран (Э).

З и Л предназначены для замеров сопротивления изоляции. Э – для того чтобы ликвидировать влияние токовых потерь в случае проведения замера в области двух параллельно проходящих жил кабелей.

В комплектацию прибора входит специальный измерительный провод с характерной конструкцией и экранированным концом, оборудованным двумя клеммами. На одной из них есть маркировка в виде буквы  “Э”. Что это значит? Это значит: что ее следует подключить к соответствующей клемме, расположенной на мегаомметре.

Для мегаомметров, основанных на работе внешней сети, характерен тот же принцип работы, ручка здесь уже не крутится, то есть для того чтобы выдать напряжение для испытываемой схемы следует просто удерживать специально предназначенную для этого кнопку. Прибор, способный выдавать не одну комбинацию напряжения, оснащен соответственно несколькими кнопками. Их может быть две, три… даже несколько наборов сочетаний. Такие мегаомметры имеют более сложное внутреннее устройство.

Халатное отношение в работе с высоким уровнем опасности недопустимо. Так как же правильно пользоваться мегаомметром? Из всего вышеописанного вывод напрашивается сам собой:

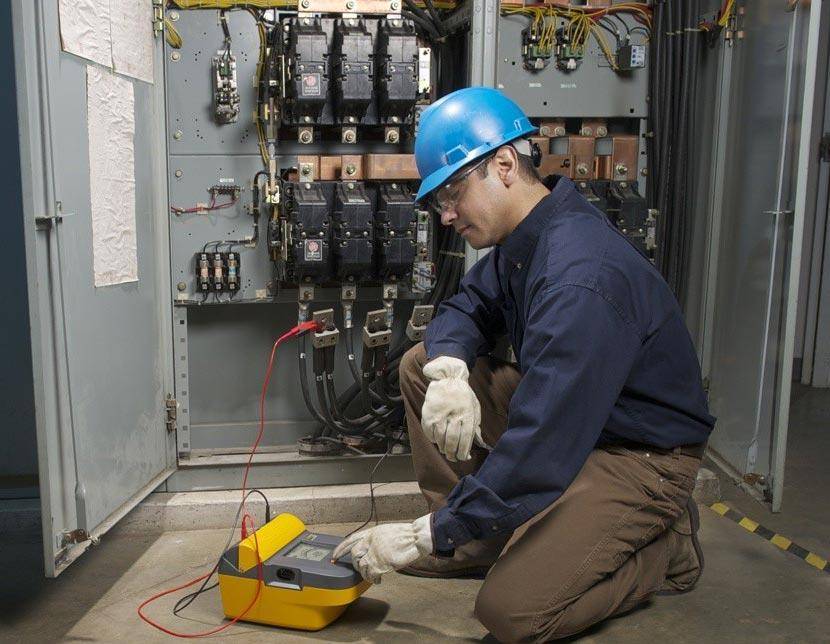

Согласно мерам безопасности при работе с мегаомметром возможность производить замеры получает только специально обученный и подготовленный человек. Его специализация должна позволять проводить ремонтные работы электроустановок, находящихся под напряжением.

При замере испытуемой схемы соединительные провода и клеммы обладают повышенным напряжением, поэтому работа с ними обязывает пользоваться специальными щупами. Они устанавливаются в области измерительных проводов, поверхность которых усиленно изолирована.
