Программа позволяет производить расчет следующих типов катушек индуктивности:

• Одиночный круглый виток
• Однослойная виток к виткуВ качестве начальных параметров при расчете катушки можно выбрать два варианта:
  1. Известны диаметр каркаса и диаметр провода, длина намотки вычисляется.
  2. Известны диаметр каркаса и длина намотки, диаметр провода вычисляется
• Однослойная катушка с шагом
• Катушка с не круглой формой витков
• Многослойная катушка В качестве начальных параметров при расчете катушки можно выбрать два варианта:
  1. Известны диаметр каркаса, длина намотки и диаметр провода. Вычисляется число витков, попутно определяется толщина катушки, ее омическое сопротивление постоянному току и приблизительная длина провода для намотки («сколько надо отрезать»).
  2. Известны диаметр каркаса, длина намотки и предельное омическое сопротивление катушки. Вычисляется число витков, попутно определяется толщина катушки, нужный минимальный диаметр провода  и приблизительная длина провода для намотки.
• Тороидальная однослойная катушка
• Катушка на ферритовом кольце
• Катушка в броневом сердечнике(Ферритовом и карбонильном)
• Тонкопленочная катушка(Плоская катушка на печатной плате с круглой и квадратной формой витков и в виде одиночного прямого проводника)

Подробнее о Coil32 …

Довольно часто перед радиолюбителем встает вопрос: » Как рассчитать индуктивность катушки?». Катушки используются и в высокочастотной связной аппаратуре, и при конструировании акустических систем, и даже взглянув на материнскую плату компьютера, Вы и там обнаружите индуктивные элементы. С помощью программы Coil32 можно быстро рассчитать индуктивность катушки. В программе учитываются наиболее распространенные варианты каркасов катушек. Можно рассчитать бескаркасную катушку в виде одиночного витка, на каркасах различной формы, на ферритовых кольцах и в броневых сердечниках, а также плоскую печатную катушку с круглой и квадратной формой витков. Для рассчитанной катушки можно «не отходя от кассы» рассчитать емкость конденсатора в колебательном контуре.

В чем преимущества программы перед аналогами?

• Программа рассчитывает индуктивность многих типов катушек. Можно подобрать оптимальный вариант, либо пересчитать катушку под имеющийся каркас.
• Результаты всех расчетов выводятся в текстовое поле, откуда их можно сохранить в файл. В дальнейшем Вы можете их просмотреть, чтобы не пересчитывать заново. Можно открыть этот файл в «MS Word» и распечатать.
• Есть возможность рассчитать добротность для радиочастотных однослойных катушек индуктивности.
• Рассчитываются основные параметры колебательного контура для однослойной катушки
• Можно рассчитать длину провода для намотки однослойной, многослойной катушки и катушки на ферритовом кольце
• Для катушек в броневых сердечниках есть возможность выбрать один из нескольких стандартных, что позволяет рассчитать катушку несколькими щелчками мыши.
• Для плоских катушек на печатной плате программа подскажет оптимальные размеры для достижения наивысшей добротности.
• В Сети часто встречаются программы для расчета индуктивности, работающие под DOS, о преимуществах Windows-интерфейса, думаю, говорить не приходится.
• Программа имеет возможность расширения функционала с помощью дополнительных плагинов для расчета индуктивностей
• Программа имеет мультиязычный интерфейс и скины, дополнительные наборы скинов можно найти на .

Программа распространяется в стиле «Portable» и не имеет установщика. Для установки программы распакуйте архив программы в любой каталог и запустите на выполнение файл Coil32.exe. При постоянной работе с программой, желательно создать для нее специальную папку и вынести ярлык Coil32.exe на рабочий стол.

Калькулятор взаимной индукции

Этот калькулятор определяет взаимоиндукцию двух связанных катушек индуктивности.

Пример. Рассчитать взаимную индуктивность двух расположенных рядом катушек индуктивности 10 мкГн и 5 мкГн с коэффициентом связи 0,5.

Входные данные
Индуктивность первой катушки, L₁

генри (Гн)миллигенри (мГн)микрогенри (мкГн)наногенри (нГн)пикогенри (пГн)
Индуктивность второй катушки, L₂

миллигенри (мГн)

Коэффициент связи, k

0 ≤ k ≤ 1

Выходные данные
Взаимоиндукция
M миллигенри (мГн)

Введите величины индуктивностей и коэффициента связи, выберите единицы индуктивности в генри (Гн), миллигенри (мГн), микрогенри (мкГн) или пикогенри (пГн) и нажмите кнопку Рассчитать.

В токоизмерительных клещах с разъемным магнитопроводом для безопасного измерения тока без необходимости подключать прибор к схеме используется измерительный трансформатор. В приборе используется явление взаимной индукции. На разъемном магнитопроводе надета катушка, являющаяся вторичной обмоткой измерительного трансформатора. Первичной «обмоткой» является охватываемый магнитопроводом провод с током. Электродвижущая сила, возникающая в катушке на магнитопроводе, пропорциональна току, текущему в проводнике, охваченном клещами. Прибор измеряет напряжение на зажимах катушки и указывает на дисплее значение измеряемого тока.

Калькулятор определит взаимоиндукцию M двух связанных катушек индуктивности по формуле:

где k — коэффициент связи, L₁ — индуктивность первой катушки и L₂ — индуктивность второй катушки. Коэффициент связи определяется как отношение взаимоиндукции двух катушек к максимально возможному значению их взаимоиндукции. Коэффициент связи изменяется в пределах от 0 до 1 и зависит от близости катушек или обмоток, материала их сердечника, их взаимной ориентации, формы и количества витков. У слабо связанных катушек или обмоток коэффициент связи k 0.5. Если две катушки плотно намотаны одна над другой на общем ферромагнитном сердечнике, их связь почти идеальна и значение коэффициента связи k приближается к единице. Если же расстояние между катушками велико, значение k очень мало и приближается к нулю.

Тороидальные трансформатор и дроссель в импульсном блоке питания

Пример расчетов. Коэффициент связи двух катушек с индуктивностью 2 мкГн и 3 мкГн равен 0,5. Взаимоиндукция в микрогенри определяется как

Две катушки с взаимной индукцией на принципиальной схеме

При увеличении электрического тока, протекающего через катушку индуктивности L₁ от внешней цепи, вокруг катушки создается увеличивающееся магнитное поле, в котором сохраняется энергия. При уменьшении тока магнитное поле также уменьшается. При этом на выводах катушки возникает напряжение (ЭДС самоиндукции) в направлении, противоположном направлению тока, и сохраняемая в магнитном поле энергия отдается обратно во внешнюю цепь. Если рядом с первой катушкой поместить вторую катушку L₂, то магнитное поле, возникшее в первой катушке, создаст напряжение во второй катушке. Если общее магнитное поле пронизывает несколько катушек, говорят, что у них имеется взаимная индукция. Она обычно обозначает буквой M и измеряется в единицах индуктивности (генри).

Взаимоиндукция в вашем автомобиле: для создания искры в свечах зажигания используется катушка зажигания, представляющая собой трансформатор с высоким коэффициентом трансформации. Когда ток через первичную обмотку с малым числом витков прерывается, очень большая ЭДС возникает во вторичной обмотке с большим числом витков, которая достаточна для создания искры в зазоре автомобильной свечи зажигания

В обратной ситуации, если ток течет в катушке L₂, а наводится ток в катушке L₁, взаимоиндукция будет той же. Отметим, что электродвижущая сила (ЭДС) возникает только при изменении тока, причем чем быстрее изменяется ток, тем больше будет ЭДС. То есть, ЭДС взаимной индукции прямо пропорциональна скорости изменения тока

Явление взаимной индукции используется в трансформаторах, электродвигателях, генераторах и других устройствах, в которых для функционирования необходимо взаимодействие с магнитным полем. В то же время взаимоиндукция часто бывает нежелательной, когда возникает паразитная индуктивная связь между проводниками в схеме или даже между силовыми кабелями и металлическими кабельными каналами, в которых они помещены.

Расчет катушек на кольцах Amidon из порошкового железа:

Ферритовые кольца фирмы Amidon не имеют цветовой маркировки (блестящие черные либо тускло-серые), Здесь калькулятор для их расчета. Изделия из порошкового железа (карбонильного) маркируются цветом в зависимости от материала кольца. – здесь полный набор характеристик. Расчет ведется по формуле:

ВЫБЕРИТЕ КОЛЬЦО:

Доступная информация о кольце:

Цветовой код:  Материал:   Рабочие частоты LC цепей  Начальная магнитная проницаемость (μ):  Размеры (OD x ID x H):    дюймммA_L фактор:   мкГн/(N/100)2ВВЕДИТЕ ИСХОДНЫЕ ДАННЫЕ:

Рассчитать

Результат:

МАТЕРИАЛ №0: В основном используется на частотах выше 100 МГц. Индуктивность (или число витков), полученная из расчетов, исходя из заданного параметра A_L, не может быть достаточно точной и сильно зависит от техники намотки.МАТЕРИАЛ №1: Очень похож на материал №3 за исключением более высокого объемного сопротивления и повышенной стабильности.МАТЕРИАЛ №2: Carbonyl ‘E’ порошковый материал с высоким объемным сопротивлением. Для изготовления высокодобротных катушек на частотах от 2 МГц до 20 МГц.МАТЕРИАЛ №3: Carbonyl ‘HP’ материал с прекрасной стабильностью и добротностью для низких частот от 50 КГц до 500 КГц.МАТЕРИАЛ №6: Carbonyl ‘SF’ материал. Предназначен для катушек с высокой добротностью и температурной стабильностью для частот 20 МГц — 50 МГц.МАТЕРИАЛ №7: Carbonyl ‘TH’ материал. Очень похож на №2 и №6, но имеет более высокую температурную стабильность.МАТЕРИАЛ №8: Этот материал имеет низкие потери в сердечнике и хорошую линейность в условиях высокого смещения по кривой намагничивания. Хороший высокочастотный материал. Самый дорогой материал.МАТЕРИАЛ №10: Порошковый материал «W». Обеспечивает хорошую добротность и высокую стабильность для частот от 40 МГц до 100 МГц.МАТЕРИАЛ №12: Синтетический оксидный материал, который обеспечивает хорошую добротность и умеренную стабильность для частот от 50 МГц до 200 МГц. Если высокое значение Q имеет первостепенное значение, этот материал является хорошим выбором. Если первостепенное значение имеет стабильность, предпочтительным будет материал № 17.МАТЕРИАЛ №15: Карбонильный материал «GS6». Обладает отличной стабильностью и хорошей добротностью. Хороший выбор для коммерческих частот вещания, где важны «Q» и стабильность.МАТЕРИАЛ №17: Это новый карбонильный материал, который очень похож на материал № 12, но он обладает лучшей температурной стабильностью. Однако по сравнению с материалом № 12 наблюдается небольшая потеря добротности, составляющая около 10% в диапазоне от 50 МГц до 100 МГц. На частотах выше 100 МГц добротность хуже примерно на 20%.МАТЕРИАЛ №18: Этот материал имеет низкие потери в сердечнике, аналогично материалу № 8, но с более высокой проницаемостью и более низкой стоимостью. Хорошие характеристики насыщения при постоянном токе.МАТЕРИАЛ №26: Материал с пониженным содержанием водорода. Обладает наивысшей проницаемостью из всех порошковых материалов. Используется для фильтров электромагнитных помех и дросселей постоянного тока.МАТЕРИАЛ №30: Хорошая линейность, низкая стоимость и относительно низкая проницаемость этого материала делают его популярным для мощных дросселей ИБП больших размеров.МАТЕРИАЛ №40: Недорогой материал. Имеет характеристики, похожие на очень популярный материал № 26. Хорошая линейность, низкая стоимость и относительно низкая проницаемость этого материала делают его популярным для мощных дросселей ИБП больших размеров.МАТЕРИАЛ №52: Этот материал имеет более низкие потери в сердечнике при высокой частоте и такую же проницаемость, что и материал № 26. Популярен для новых конструкций высокочастотных дросселей.

Ссылки по теме:

Виды катушек индуктивности

Круговые катушки индуктивности являются, наверное, самыми распространёнными. В тоже время из-за разнообразия их форм существует некоторая трудность в расчёте индуктивности. Для некоторого упрощения расчёта катушки индуктивности делятся на несколько видов. Рассмотрим основные конструктивные особенности круговых катушек индуктивности

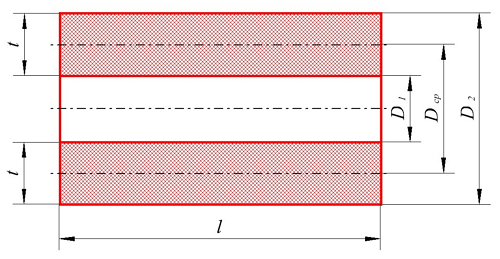

Для расчёта индуктивности круговой катушки необходимо знать следующие размеры:

D₁ – внутренний диаметр, D₂ – внешний диаметр, D_ср – средний диаметр, l – длина катушки (аксиальный размер), t – толщина обмотки (радиальный размер), где t можно вычислить

Поэтому, в зависимости от соотношения между этими размерами различают следующие катушки индуктивности:

если l > D_ср – длинная катушка,

если l ср – короткая катушка,

если l ср – очень короткая катушка,

если l = 0 – плоская катушка,

если t ≈ D_ср – толстая катушка,

если t ср – тонкая катушка,

если t = 0 – соленоид.

Индуктивность кругового кольца круглого сечения

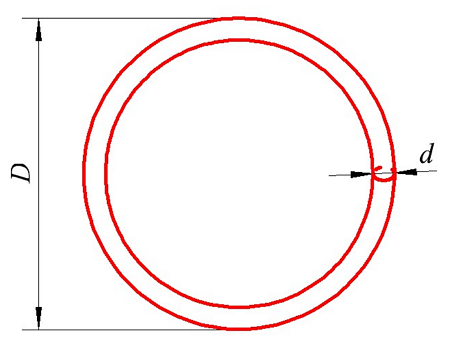

Теперь рассмотрим, какова будет индуктивность если провод свернуть в кольцо. Такой индуктивный элемент будет иметь вид

При этом его индуктивность можно вычислить по следующему выражению

для  постоянного тока

где R – радиус витка, м, R = D/2;

r – радиус провода, м, r = d/2;

μ – магнитная постоянная, μ = 4π•10-7 Гн/м.

Так же как и для проводника существует выражение для индуктивности кругового витка на любой частоте

где ξ – коэффициент, вносящий поправку на распространение переменного тока по сечению провода. Определяется также как и для прямого проводника.

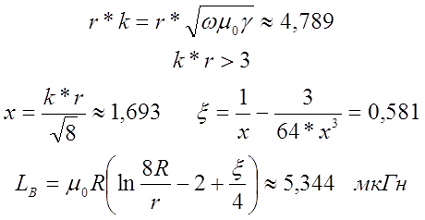

Пример. В качестве примера рассчитаем индуктивность такого же провода, как и в первом примере, только свёрнутом в кольцо. В этом случае диаметр провода d = 2 мм, а диаметр кольца D = l/π = 4/3,142 ≈ 1,273 м, провод выполнен из меди (γ = 5,81*107 См/м).

Для постоянного тока индуктивность составит

На частоте 50 кГц

В следующей части я продолжу рассмотрение расчётов индуктивности для различных индуктивных элементов.

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

Расчёт поправки на собственную индуктивность витков

Как я писал в начале статьи, полная индуктивность катушки L состоит из расчётной индуктивности L_P и поправки на изоляцию ∆L, которая в свои очередь состоит из поправки на собственную индуктивность витков ∆₁L и поправки на взаимную индуктивность витков ∆₂L

Данные поправки зависят от взаимного расположения витков в катушке. Для провода круглого сечения возможны следующие варианты заполнения катушки

Расположение провода круглого сечения в катушке индуктивности. s – диаметр провода с изоляцией, s_p – диаметр голого провода (без изоляции), p – шаг намотки по длине катушки, q – шаг намотки по толщине катушки.

В общем случае поправка на собственную индуктивность витков рассчитывается по следующему выражению

где μ – магнитная постоянная, μ = 4π•10-7 Гн/м;

ω – число витков соленоида;

D_СР – средний диаметр катушки, м;

I – коэффициент, зависящий от расположения витков катушки.

Коэффициент I определяется в зависимости от расположения провода, варианты которого изображены на рисунке выше.

Для варианта а), провод намотан с небольшим коэффициентом заполнения

где s – диаметр провода с изоляцией, s_p – диаметр голого провода (без изоляции).

Для варианта б), провод намотан с большим коэффициентом заполнения

где s – диаметр провода с изоляцией, s_p – диаметр голого провода (без изоляции).

Для варианта в), провод намотан с шагом p по длине катушки и с шагом q по толщине катушки

где s – диаметр провода с изоляцией, s_p – диаметр голого провода (без изоляции).

Для варианта г), провод намотан в один слой по длине катушки с шагом p. В зависимости от способа вычисления расчётной индуктивности L_P

— если при вычислении расчётной индуктивности L_P толщина намотки t принята равной диаметру голого провода s_P, то коэффициент I будет равен

— если при вычислении расчётной индуктивности L_P толщина намотки t принята равной нулю (расcчитывалась как соленоид), то коэффициент I будет равен

где p – шаг намотки по длине катушки, s_p – диаметр голого провода (без изоляции).

Для варианта д), провод намотан в один слой по толщине намотки с шагом q, также возможно два случая

— если при вычислении расчётной индуктивности L_P длина намотки l принята равной диаметру голого провода s_P, то коэффициент I будет равен

— если при вычислении расчётной индуктивности L_P длина намотки l принята равной нулю (рассчитывалась как плоская катушка), то коэффициент I будет равен

где q – шаг намотки по толщине катушки, s_p – диаметр голого провода (без изоляции).

Эквивалентная схема реальной катушки индуктивности

В этом калькуляторе мы рассматривали идеальную катушку индуктивности. В то же время, в реальной жизни таких катушке не бывает. Катушки обычно конструируются с минимальными размерами таким образом, чтобы они помещались в миниатюрное устройство. Любую реальную катушку индуктивности можно представить в виде идеальной индуктивности, к которой параллельно подключены емкость и сопротивление, а еще одно сопротивление подключено последовательно. Параллельное сопротивление учитывает потери на гистерезис и вихревые токи в магнитном сердечнике. Это параллельное сопротивление зависит от материала сердечника, рабочей частоты и магнитного потока в сердечнике.

Паразитная емкость появляется в связи с тем, что витки катушки находятся близко друг к другу. Любые два витка провода можно рассмотреть как две обкладки маленького конденсатора. Витки разделяются изолятором, таким как воздух, изоляционный лак, лента или иной изоляционный материал. Относительная диэлектрическая проницаемость материалов, используемых для изоляции, увеличивает емкость обмотки. Чем выше эта проницаемость, тем выше емкость. В некоторых случаях дополнительная емкость может появиться также между катушкой и противовесом, если катушка расположена над ним. На высоких частотах реактивное сопротивление паразитной емкости может быть весьма высоким и игнорировать его нельзя. Для уменьшения паразитной емкости используются различные методы намотки катушек.

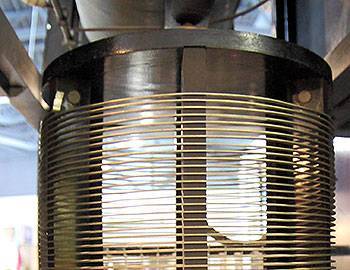

Для уменьшения паразитной емкости катушки с высокой добротностью для радиопередатчиков наматывают так, чтобы было достаточно большое расстояние между витками

Если индуктивность большая, то сопротивление обмотки (R_w на схеме) игнорировать уже нельзя. Тем не менее, оно мало по сравнению с реактивным сопротивлением больших катушке на высоких частотах. Однако, на низких частотах и на постоянном токе это сопротивление необходимо учитывать, так как в этих условиях через катушку могут протекать значительные токи.

Катушки индуктивности и обмотки в различных устройствах
