Расчет гасящего резистора

В схемах аппаратуры связи часто возникает необходимость подать на потребитель меньшее напряжение, чем дает источник. В этом случае последовательно с основным потребителем включают дополнительное сопротивление, на котором гасится избыток напряжения источника. В видеоролике представлен простой расчет резистора для светодиода.

Такое сопротивление называется гасящим. Напряжение источника тока распределяется по участкам последовательной цепи прямо пропорционально сопротивлениям этих участков. Рассмотрим схему включения гасящего сопротивления:

1. Полезной нагрузкой в этой цепи является лампочка накаливания, рассчитанная на нормальную работу при величине напряжения Uл= 80 в и тока I =20 ма.
2. Напряжение на зажимах источника тока U=120 в больше Uл, поэтому если подключить лампочку непосредственно к источнику, то через нее пройдет ток, превышающий нормальный, и она перегорит.
3. Чтобы этого не случилось, последовательно с лампочкой включено гасящее сопротивление R гас.

Схема включения гасящего сопротивления резистора.

Расчет величины гасящего сопротивления при заданных значениях тока и напряжения потребителя сводится к следующему:

– определяется величина напряжения, которое должно быть погашено:

Uгас = Uист – Uпотр,

Uгас = 120 – 80 = 40в

определяется величина гасящего сопротивления

Rгас = Uгас / I

Rгас = 40 / 0,020 = 2000ом = 2 ком

Далее необходимо рассчитать мощность, выделяемую на гасящем сопротивлении по формуле

P = I2 * Rгас

P = 0,0202 * 2000 = 0,0004 * 2000 = 0,8вт

Зная величину сопротивления и расходуемую мощность, выбирают тип гасящего сопротивления

SMD резисторы — маркировка номинальных значений SMD резисторов

SMD резисторы — маркировка чип-резисторов

SMD резисторы – маркировка которых интересует многих радиолюбителей. Данные резисторы изготавливаются в миниатюрных корпусах, сделанных как правило из керамики и предназначенные для поверхностного монтажа. Этот элемент является самым распространенным компонентом в современных радиоэлектронных схемах.

Различные компании, производящие SMD резисторы, делают много всевозможных модификаций своей продукции, кодовые обозначения, которых имеют отличие от других. В связи с этим, электронщикам, которым приходится часто выполнять ремонт электронной техники или заниматься сборкой печатных плат, нужно четко знать кодовые обозначения резисторов.

Предназначение чип-резисторов

Основная функция резисторов в схеме — это токоограничение в конкретной части электрического тракта. Один из ближайших примеров, которым можно показать резистор в действии — это включение сопротивления в питающую цепь LED-диодов либо в эмиттерную цепь биполярного транзистора установленного в усиливающем каскаде. Приведенная ниже таблица окажет вам существенную помощь в расшифровке кодовых обозначений.

Таблица расшифровки номинальных значений SMD резисторов

Маркировка SMD резисторов

Цветовая маркировка резисторов

Зачастую резисторы — очень небольшие по размерам элементы, на которые не нанесешь какие-либо надписи. Поэтому, наверное, изобрели цветовую маркировку. Ну, и еще, как вариант объяснения — цвета интернациональны. Так что нет необходимости думать о стране-производителе и держать в уме особенности. Если разберетесь в принципе, эта маркировка резисторов тоже не будет вас ставить в тупик.

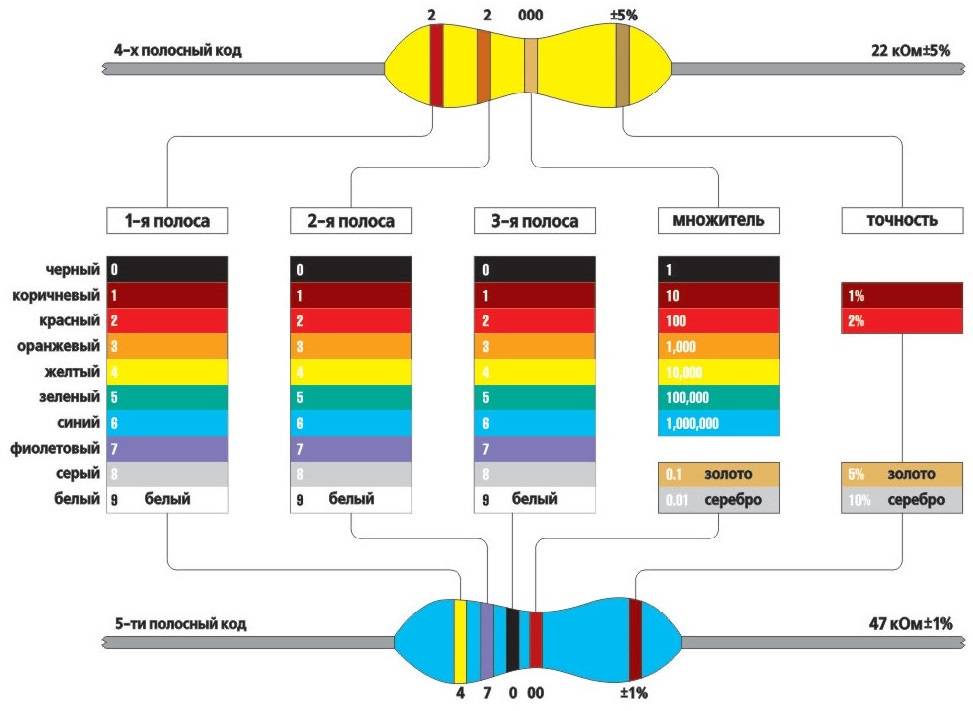

Цветовая маркировка резисторов: количество полосок и значение их местоположения

Давайте разбираться что значат цветные полоски на корпусе резистора. Полосок может быть три, четыре, пять или шесть. Первые две-три  — это значимые данные, то есть под цветами закодированы цифры. Именно по ним определяют номинал. После них идет полоска, по которой определяют множитель. Далее часто (но не всегда) следует разрыв — значительно большее расстояние чем было между кольцами до этого. Нанесенные после этого пустого промежутка полосы — это допуск и температурный коэффициент. Причем температурный коэффициент есть только при шестиэлементной цветовой кодировке, так как таким «широким» кодом шифруются только высокоточные элементы. В остальных он просто не указан. Вот и вся цветовая маркировка резисторов.

Чтобы определить номинал сопротивления, надо знать какая цифра соответствует каждому цвету. Если это значащие цифры, соответствие одинаковое. Оно представлено в таблице.

Что обозначают цветные кольца на резисторе

Отдельно только надо запомнить значение множителя и допуска, а также температурного коэффициента

Но два последних пункта, как правило, принимаются во внимание не всегда, так что достаточно запомнить только два столбца таблицы выше

Примеры чтения цветовых кодов на резисторах

Для примера возьмем несколько резисторов с цветной маркировкой.

Пример 1.  На первом рисунке (см. ниже) — пять полосок, одна из них нанесена через отступ — это точно допуск. Цвет этого кольца — красный, что соответствует погрешности 1% от номинального значения. Рассматриваем остальные полосы — это значимые цифры и множитель. Смотрим по таблице:

• первая — красная — 2
• вторая — черная — 0
• третья — черная — 0
• четвертая — коричневая — множитель 10 Ом.

Итого получаем: 200 надо умножить на 10 Ом. Получается 2000 Ом или 2 кОм. Допуск определили раньше и он равен 2%.

Как расшифровывать полоски на резисторах

Пример 2. Вторая картинка содержит шесть полос. Первые четыре — это про номинал и множитель, пятая — допуск и шестая — температурный коэффициент сопротивления (насколько изменяется сопротивление при нагреве).

Разбираемся с номиналом:

• первая — коричневая — 1;
• вторая — черная — 0;
• третья — черная — 0;
• множитель — красная 100 Ом;

Получаем что 100 надо умножить на 100 Ом. Итого: 100*100 Ом = 10 000 Ом или 10 кОм.

Пример 3. Сразу приступим к определению номинала.

• первая — красная — 2;
• вторая — черная — 0;
• третья — красная — множитель — 100 Ом.

Почему третью цифру определили как множитель? Потому что в маркировке две последние цифры (если их меньше шести) это множитель и допуск. В таком случае получаем: 20 * 100 Ом = 2000 Ом или 2 кОм. Допустимые отклонения номинала — желтая — 0,2%.

Еще два примера

Пример 4. Всего три полоски на резисторе. Так маркируются резисторы с возможными отклонениями от номинала до 20%. Все три полосы — на расшифровку номинала. Первые две — цифры, третья — множитель.

• первая — красная — 2;
• вторая — черная — 0;
• третья — множитель — коричневая — 10 Ом.

Итого получаем номинал: 20 * 10 Ом = 200 Ом с допустимым отклонением 20%.

Миниатюрные сопротивления

Электронные схемы в последнее время становятся все более совершенными. Улучшаются параметры, увеличивается быстродействие, уменьшается масса и сокращаются габариты приборов на электронных схемах. Это происходит благодаря миниатюризации радиоэлементов, входящих в платы.

Сейчас созданы стандартные ряды микрорезисторов, называемые smd резисторами, которыми комплектуются различные устройства. Название smd происходит от аббревиатуры surface mount devise — прибор, монтируемый на поверхность. Также распространено название чип-элементы, которые монтируются прямо на плату и не имеют выводов для припоя.

Размеры смд резисторов необычайно малы. Самые маленькие из них в длину не превышают половины миллиметра, при этом их номинал может быть более мегаома. Наименьшие по размеру используются в переносных гаджетах: смартфонах, планшетах, mp 3-плеерах. Стандартный ряд типоразмеров smd элементов:

• 0,4 мм x 0,2 мм, 0,6 мм x 0,3 мм — мельчайшие (для переносных устройств);
• 1,0 мм x 0,5 мм, 1,6 мм x 0,8 мм, 2,0 мм x 1,25 мм — наиболее популярные в индустрии электронных компонентов;
• 3,2 мм x 1,6 мм, 4,6 мм x 3,0 мм — повышенной мощности и для особых случаев.

Таблица кодов SMD резисторов и их значений

Характеристики

Важнейшими характеристиками резисторов являются величина номинального сопротивления, допуск на эту величину и температурный коэффициент изменения сопротивления.

С этими характеристиками тесно связаны допустимая рассеиваемая мощность и тепловое сопротивление между резистором и окружающей средой. Кроме того, в некоторых областях применения резисторов могут оказаться существенными их шумовые характеристики (особенно токовый шум).

Также временная стабильность, предельная величина рабочего напряжения, зависимость сопротивления от приложенного напряжения и частотные параметры резистора (характеристики его эквивалентной схемы на различных частотах).

Рассмотрим важнейшие из этих характеристик с точки зрения применения резисторов в аналоговых и цифроаналоговых электронных устройствах. Таковыми являются величина номинального сопротивления, допуск на эту величину и температурный коэффициент изменения сопротивления. Допуск на величину номинального сопротивления задается в процентах от номинального значения сопротивления. Номинальное значение – это величина сопротивления резистора, измеренная при фиксированных значениях факторов внешних воздействий.

Кривая нагрева и охлаждения при пайке SMD-резисторов.

Важнейшим среди этих факторов является температура. Обычно номинальное значение сопротивления приводится для температуры +20°С и нормального атмосферного давления. SMD резисторы выпускаются с допусками на номинальное сопротивление в пределах от ±0.05% до ±5%. Разработчикам следует иметь в виду, что самыми распространенными, доступными и дешевыми являются резисторы с допуском на номинальное значение ±5% и ±1%.

Более точные резисторы обычно требуют предварительного заказа и их стоимость возрастает в несколько раз. Температурным коэффициентом сопротивления (ТКС) называется величина, характеризующая обратимое относительное изменение сопротивление резистора при изменении его температуры на 1°С. Следует иметь в виду, что изменение температуры резистора может происходить как из-за изменения температуры окружающей среды, так и из-за его саморазогрева.

Значение ТКС определяется по формуле:

ТКС=DR/(R*DТ)

где  DR – абсолютное значение изменения сопротивления при изменении температуры резистора на величину DТ, R – номинальное значение сопротивления резистора.

Величина ТКС измеряется в 1/ °С, однако, чаще всего ее измеряют в единицах ppm (1ppm=10E-6 1/°С). Современные SMD резисторы выпускаются со значением ТКС в пределах от ±5 до ±200 ppm.

Интересно сопоставить влияние на общее отклонение от номинального значения сопротивления резистора его допуска и температурного изменения. Это сопоставление можно выполнить введением такого параметра, как критическая температура Тк, определяемая как изменение температуры резистора, при которой изменение его сопротивления, определяемое величиной ТКС, сравняется с допуском на номинальное сопротивление.

Учитывая малое значение допуска на величину номинального сопротивления резистора, можно с достаточной степенью точности утверждать, что при наихудшем сочетании допусков на резисторы допуск на значение К в два раза больше допуска на номинал резистора.

Это значит, что для применяя в данной схеме SMD резисторы наивысшей точности и без учета влияния нагрева резисторов невозможно достижение точности коэффициента передачи выше ±0.1%! Такой точности явно недостаточно для многих аналоговых устройств. К счастью, в действительности ситуация несколько легче. Дело в том, что в приведенном выражении для коэффициента передачи его точность определяется не абсолютными значениями сопротивлений резисторов R1 и R3, а их отношением.

Если для схемы используются резисторы одной фирмы и одной партии, то значения их ТКС и номинальных значений могут быть значительно ближе, чем паспортные данные на каждый резистор в отдельности. Это позволяет существенно повысить результирующую точность схемы, как при нормальной температуре, так и при ее изменении. Однако, на практике применить предложенный подход к уменьшению погрешности схем не так просто!

В рассмотренной выше схеме он хорошо работает только при К=-1, так как для этого требуются одинаковые резисторы, которые могут быть выбраны из одной партии. При других значениях К эта схема не даст требуемой точности, так как для резисторов разных номиналов вероятность расхождения параметров (особенно ТКС) существенно возрастает.

Маркировка резисторов при помощи цветовых полосок — цветовая маркировка

Цветовая маркировка немного упростила процесс маркировки в масштабах массового производства, но также и запутала некоторых радиолюбителей, но на самом деле все просто. Стартовой точкой отчета принято считать золотую полоску или же серебряную – это начальное звено, и оно не считается, необходимо повернуть сориентировать таким образом, чтобы цветные полоски начинались с левой стороны.
Далее считывает номер по полоскам:

• • 0-черный;
  • 1-коричневый ;
  • 2-Красный ;
  • 3-Оранжевый ;
  • 4-Желтый ;
  • 5-Зеленый ;
  • 6-Синий ;
  • 7-Фиолетовый ;
  • 8-Серый ;
  • 9-Белый.

Третья полоса в штрих коде имеет немного иное значение – она отмеряет количество нулей, которые необходимо добавить к полученному значению. Следовательно, черный – 0, коричный – 1 ноль (0), красный – 2 нуля (00) и так далее.

Чтобы упростить себе подсчеты можно воспользоваться программой на компьютере которая называется Резистор 2.2 (ссылка на скачивание программы во вложении). Она упростит подсчеты и автоматически покажет мощность резистора при вводе всех полосок. Либо же воспользоваться калькулятором цветовой маркировки резистора прямо онлайн.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.Третий символ — буква — код множителя. Каждая из букв X, Y, Z, A, B, C, D, E, F, H, R, S соответствует множителю согласно таблице.Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96, E24, E48.
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.

Впишите код стандарта EIA-96 (регистр не учитывается), либо 3 цифры E24, либо 4 цифры E48

Сопротивление: 165ом ±1%, EIA-96

Таблица EIA-96

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.1=lg10, множитель 10.2=lg100, множитель 100.3=lg1000, множитель 1000.И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.1=lg10, множитель 10.2=lg100; Множитель 100.
3=lg1000, множитель 1000.И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48

Сопротивление: 22.2kом ±2%, E48

Формулы и расчёты электронный цепей онлайн |
Параметры синусоидального сигналаПеременный ток. Параметры |
Постоянный ток. Определение |
Электроника в домах. ФорумТранзисторы. Справочник |
Диоды. Справочник |
Стабилитроны. Справочник |
Реактивное сопротивлениеРезонансная частота |
ESR конденсатора |
Измерение ESR |
Отключить защиту инвертора

Замечания и предложения принимаются и приветствуются!

Маркировка элементов

На всех радиоэлементах как поверхностного монтажа, так и выводных указывается в явном виде или кодируется их номинал. Кодировка номиналов резисторов может быть и в цифрах, и цветовой. Поэтому расшифровку резисторов можно производить по таблицам и с помощью специальных онлайн-сервисов.

Цифровое обозначение

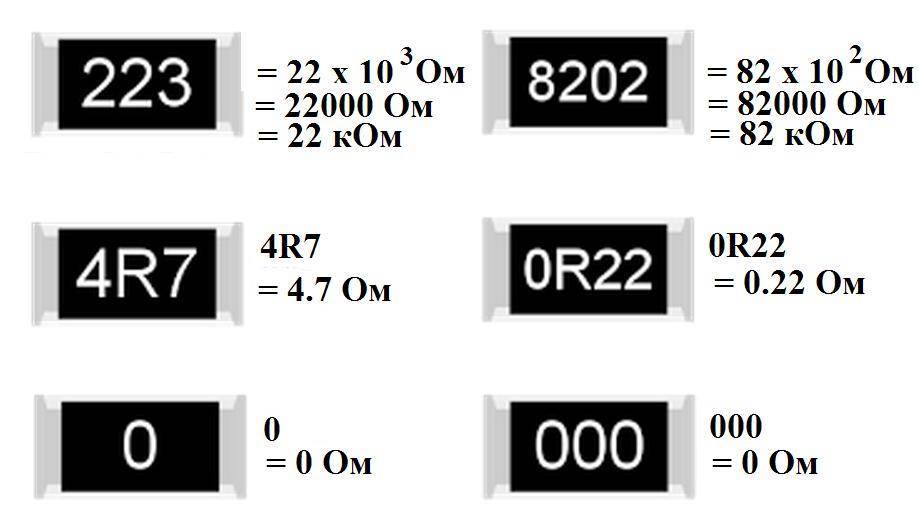

Так как элементы поверхностного монтажа чрезвычайно малы, указывать номиналы на них становится трудной задачей. Нужно в ограниченное количество цифр внести всю необходимую информацию. При этом все цифры могут быть только одного размера. Следовательно, положение и значение цифры имеют определенное значение. Получается некая кодировка элементов. Номиналы сопротивлений обычно кодируются цифровым или буквенно-цифровым обозначением.

Маркировка резисторов по цифрам используется для номиналов, обозначающихся целым числом. Кодовое обозначение включает в себя три или четыре цифры. Первые две или три указывают числовое значение сопротивления, а последняя — показатель степени числа 10, на которое умножается первая группа цифр. Например:

• 102 расшифровывается как 10 умножить на 10 во второй степени, 1000 Ом, или 1 килоом;
• 103 — это 10 Х 10 в третьей степени, 10000 Ом, или 10 килоом;
• 3780, то есть 378 Х 10 в нулевой степени, 378 Ом;
• 8253, значит, 825 Х 10 в третьей степени, 825 000 Ом, или 825 килоом.

Надпись на микрорезисторе может включать не только цифры, но и буквы. Если используется английская буква R, она обозначает положение запятой в дробном номинале сопротивления ниже 10 Ом (в трехзначной кодировке), или ниже 100 Ом (в четырехзначной кодировке):

• 6R2 — предполагает номинал 6,2 Ом;
• R010 — резистор сопротивлением 0,01 Ом;
• R402 — сопротивление 0,402 Ом;
• 10R0 — номинал ровно 10 Ом;
• 44R2 — соответствует сопротивлению 44,2 Ом.

Существует буквенно-цифровая система обозначений EIA-96. Она была создана для кодировки прецизионных (точных) чип-резисторов. Так как такие резисторы имеют номинал сопротивления из трех значащих цифр, а также множителя, которые сложно уместить на ограниченном пространстве элемента, то каждому трехзначному числу в номинале был поставлен код. Множитель обозначается буквой, стоящей на третьем месте в коде номинала. Он показывает, во сколько раз нужно увеличить или уменьшить указанный номинал. Все коды номиналов и множителей сведены в таблицу. Получается компактное полноценное наименование:

• 01C — вычисляется по таблице как 100 (01) x 100 (C) = 10000 Ом, или 10 килоом;
• 01D — вычисляется по таблице как 100 (01) x 1000 (D) = 100000 Ом, или 100 килоом;
• 39Z — вычисляется как 249 (39) x 0.001 (Z) = 0,249 Ом.

Таблица системы маркировки EIA -96

Цветовое обозначение

В отличие от маркировки смд резисторов выводные часто маркируются цветом. В цветных полосках, нанесенных на резистор, закодирован его номинал, а также точность. Существуют таблицы расшифровки цветовой кодировки элементов и даже онлайн-калькуляторы. Порядку и цвету полоски на резисторе соответствует цифра номинала или множитель Цвету последней полоски соответствует значение точности подбираемого сопротивления.

Маркировка МЛТ резисторов

Самым простым в части оценки является советский резистор, номинал его мощности наносится прямо на корпусе маркировкой МЛТ-1 и так далее, где единица измерения – это мощность, а МЛТ – это вид наиболее ходовые в свое советское время резисторы а эта сокращение означает что резистор М- металлопленочный, Л- лакированный, Т-термоустойчивый. Мощность таких резисторов зависит от их размеров, чем больше размеры резистора – тем большую мощности он способен рассеять. Эти резисторы уже вымирающий вид, найти их можно в старой радиоэлектронной технике.

Для резисторов МЛТ типа единицей измерения сопротивления как и у других выступают Омы, обозначаются они как R и E. Точный размер мощности обозначает дополнительной буквой «К» – килоомы или буквой «М» — мегаомы, система измерения здесь достаточно проста. Например: 33E – это 33 Ома, а 47К – это 47 кОм, соответственно 1М2 – 1.2 Мегаом и так далее.

Пример обозначения резисторов МЛТ:

Маркировка SMD-резисторов: онлайн калькулятор

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр. Чтобы узнать сопротивление, нужно понимать значение этих цифр. В первом случае первые 2 цифры – это числа, а третья – количество нулей. То есть маркировка 221 расшифровывается как 22 и 0, итого 220 Ом. Такие резисторы имеют погрешность от 2 до 10%.

Расчет сопротивления во втором случае подобен, здесь первые 3 знака – это цифры, а последний – количество нолей или степень, в которую нужно возвести множитель «10». Допустим рассчитаем номинал элемента с характеристикой 4701:

470*10^1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

2R3 = 2,3 Ом

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов  – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Онлайн-калькулятор номиналов сопротивления DIP и SMD резисторов

Онлайн-калькулятор маркировки SMD резисторов

Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:

Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA-96, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква.

Обозначения маркировок SMD резисторов

При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя — показатель множителя. Множитель равен степени, в которую необходимо возвести количество, чтобы получить итоговый номинал.

Приведем нескольлко примеров определения номинала SMD резистора, исходя из его маркировки:

• 473 = 47kΩ ± 5%
• 103 = 10kΩ ± 5%
• 312 = 3.1kΩ ± 5%
• 106 = 10MΩ ± 5%

При маркировке сопротивлений менее 10Ω используется Буква R. Она указывает на положене десятичной точки деления:

• 0R5 = 0.5Ω
• 0R3 = 0.3Ω
• 0R7 = 0.7kΩ

У высокоточных резисторов, показатель погрешности которых составляет 1%, буква ставится в конце номинала и является множителем. Две цифры в начале обозначают код, по которому определяется сопротивление:

• 92Z = 0.89Ω ± 1%
• 32D = 210kΩ ± 1%
• 24E = 1.74MΩ ± 1%

В магазине представлены:

И многое-многое другое!

Как себя проверить

Если в навыке расшифровки кодов вы пока неуверены, есть два способа проверить сопротивление резистора. Первый — программный, второй — при помощи мультиметра. Второй — более надежный, так как вы видите реальное положение вещей, а заодно и проверяете сопротивление элемента.

Одна из программ по расшифровке кодов резисторов «Резистор 2.2»: цветовая маркировка

Найти программу расшифровки кодов резисторов просто — по запросу выскакивает не один десяток. Они несложные, отличаются только масштабами баз данных. Не в каждой можно найти все варианты кодов, но популярные есть везде. В этих программах сначала выбирается тип кодировки (буквы или полоски), а затем вносятся все данные. То, что вы вводите отображается в специальном окошке — чтобы можно было визуально проверить правильность введенной информации. После ввода данных нажимаете кнопку, программа выдает вам номинал и допуск. Сравниваете с тем, что получилось у вас.

Проверяем сопротивление при помощи мультиметра

Проверить насколько правильно вы по кодировке определили сопротивление резистора можно и при помощи мультиметра. Для этого его выставляем в режим «изменение сопротивлений». Диапазон подбираем в зависимости от того, что насчитали. Один щуп прикладываем к одному выводу, второй — к другому. На экране высвечивается сопротивление. Оно может отличаться от высчитанного. Разница зависит от допуска. Чем больше допуск, тем больше может быть разница. Но в любом случае показания должны быть сравнимы с найденным номиналом. Подробности смотрите в видео.

Маркировка SMD резисторов

С маркировкой SMD еще немного сложнее, маркируются они 3 или 4 цифрами, кроме резисторов типоразмера 0402. Значения резисторов типа 0402 можно найти в таблице. Остальные имеют следующий порядок маркировки.
Резисторы с допуском до 10 % имеют в маркировке 3 цифры, где первые 2 цифры – это номинал резистора, а последняя – обозначает десятичное значение. Например, резистор с цифрами 222 – означает 22 * 102 = 2200 Ом или другими словами 2,2 кОм.
Резисторы с допуском 1 % имеют 4 символа в маркировке, подсчет проводим аналогичным образом: 4422 это 442*2 * 102 = 44,2 кОм

Бывают также и резисторы у которых сопротивление равно 0, нужны они просто чтобы заполнить пустое пространство в плате.
Маркировка сопротивление и использованием кодов в настоящее время – самый популярный способ маркировки SMD резисторов, основанный на табличных кодах каждого показателя. Они могут содержать такие значения как: 15E, 02С и другие. Чтобы точно определить наименование и мощность таких резисторов потребуется таблица со значениями кода. Буквы же расшифровываются следующим образом: S – 10-2 , R – 10-1, A – 1, C – 102, E – 103, F– 105.
