Варианты прокладки электропроводки в деревянном доме

Выполнить разводку электрических проводов по деревянному дому можно:

• открытым способом;
• по скрытой технологии (внутри стен);
• с укладкой в специальные кабель-каналы.

В кабель-каналах

Использовать кабель-каналы сейчас в деревянных домах рекомендуют далеко не все профессиональные электрики. Проводка в них не видна и не портит своим видом интерьер.

Однако для линий снабжений электричеством обычные короба и плинтуса из пластика вдоль стен из дерева прокидывать нельзя. Они слишком горючие и все идет к тому, что такой способ будет вообще запрещен нормативами. Если и выбирать кабель-каналы, то только специальные негорючие.

В кабель-каналах прокладывать электропроводку проще всего, нужно лишь правильно подобрать элементы

Наружная

Наружный вариант предполагает укладку проводки в деревянном доме по стенам на керамических изоляторах. Обычно для этого используется витой кабель в двойной оплетке. И все в итоге как на фото, так и в реальности выглядит достаточно красиво.

Однако между проводом и стеной дома должно быть расстояние минимум в 10 мм. В противном случае между ними следует помещать асбестовую либо железную прокладку. А вот это смотреться будет точно не изящно. К такому виду монтажа стоит прибегать только в подсобках, для жилых комнат он не подходит.

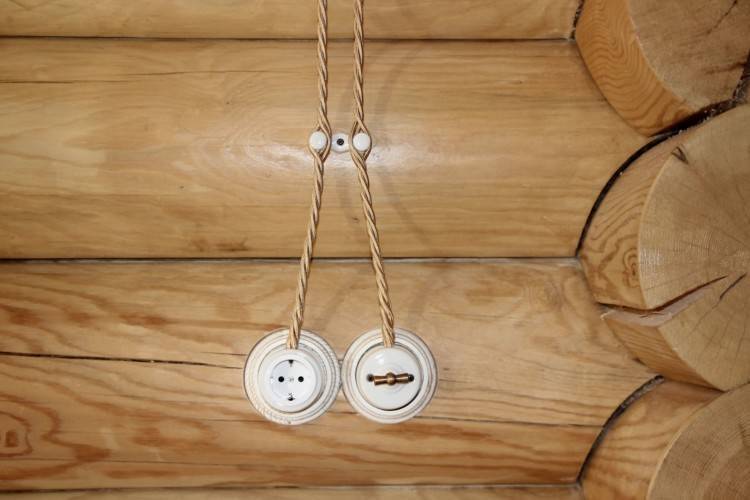

Наружная электропроводка выглядит красиво, но в жилых помещениях, особенно если там есть маленькие дети, лучше не использовать

Скрытая

Скрытую электропроводку в деревянном доме разрешается делать только в металлических трубах (медных или стальных). Применять гофры и какие-либо пластиковые каналы здесь запрещено. Они не способны полностью пресечь распространение огня. А в бревенчатых либо брусовых стенах даже малейшая искра внутри может привести к их возгоранию.

Это вариант сложен в исполнении своими руками и дорог. Но зато проводов точно не будет видно, все они будут уложены внутри перегородок и перекрытий.

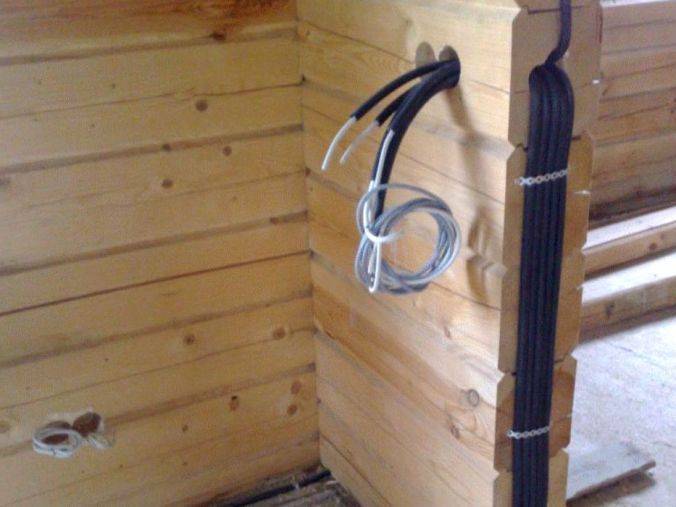

Прокладку скрытой электропроводки лучше доверить специалистам. Ошибка может стоить очень дорого

Монтаж

Винтажная проводка в деревянном доме своими руками устраивается достаточно просто. Следует закупить все необходимые компоненты и разработать электрическую схему прокладки.

Подготовка схемы разводки

При подготовке эскиза электропроводки согласно ПУЭ должны учитываться следующие моменты:

• уровень ее прокладки по отношению к полу на участках между розетками выбирается из расчета экономичности и безопасности (чуть выше роста среднего человека);
• распределительные коробки принято монтировать под потолком помещения непосредственно над электрическими розетками;
• участки проводки от защитных автоматов, размещенных на вводном щитке, прокладываются по каждой из линий в свою комнату до ближайшей распредкоробки.

Декоративные выключатели монтируются в удобном для жильцов месте на уровне примерно 1,5 м, не очень далеко от осветителя (люстры или бра).

Расчет материалов

Подобно обычному кабелю витые провода наружной проводки в деревянных домах могут состоять из двух или трех жил (зависит от того, есть или нет заземление в частном доме). Общую длину кабеля можно определить, если предварительно промерить расстояние между всеми элементами согласно прорисованной и перенесенной на стены схеме. Для подстраховки к полученному результату следует добавить 1–2 м.

Число выключателей выбирается по количеству светильников, а розеток потребуется ровно столько, сколько предполагается сделать точек подключения бытового оборудования. Столько же потребуется и распределительных коробок.

Монтаж изоляторов и электроустановочных изделий

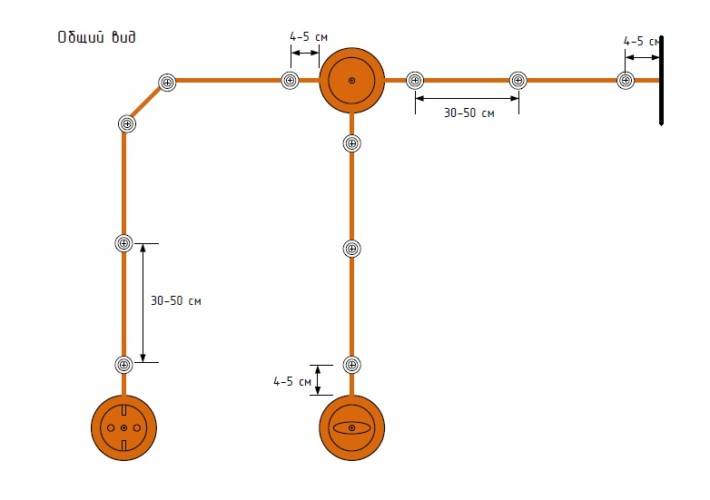

Изоляторы фиксируются на стенах дома посредством шурупов или саморезов по дереву, головки которых должны быть слегка утопленными. Фарфоровые ролики равномерно размещаются вдоль всей линии разметки с шагом порядка 50 см. Ближайший к розетке или выключателю ролик должен находиться на удалении от него не более чем 5 см.

Согласно инструкции по монтажу, высота розеток должна быть такой, чтобы ими было удобно пользоваться (порядка 50–80 см). Тот же параметр для выключателей составляет примерно 70–160 см; его точное значение выбирается по месту установки.

При монтаже распределительных коробок их место выбирается под потолком на расстоянии 5–10 см от перекрытия (линии подводки до них ведутся на этом же уровне). Провода в сторону розеток прокладываются строго вертикально и вниз.

https://youtube.com/watch?v=oebIvXLRG6g

Варианты схем проводки

Проектирование электропроводки в деревянных домах проводится после того, как рассчитывается суммарная мощность всего оборудования, которое будет подключено к питанию. Для этого потребуется выполнить ряд условий:

1. составить план деревянного дома с указанием месторасположения розеток, выключателей, осветительных приборов;
2. в плане электропроводки следует указать расчетную мощность каждого из приборов;
3. осветительные приборы подключаются к отдельным группам электросети. Число последних определяется, исходя из количества светильников и общей площади дома;
4. при организации освещения придомовой территории целесообразно вывести его на отдельный автомат;
5. мощные электроприборы (плиты, конвекторы и другое) рекомендуется подключать к отдельной группе питания.

Согласно современным нормам, трансформатор в частном деревянном доме устанавливается, когда показатель общей мощности нагрузки на электропроводку превышает 15 кВт. Сегодня контролирующие организации требуют монтировать счетчик и вводной кабель на улице. Однако это правило не регулируется на законодательном уровне, и владельцы дома вправе решать, где им монтировать щиток.

Схема электросети в деревянном доме предусматривает организацию следующей цепи: вводной автомат-счетчик-второе УЗО. Последний элемент применяется с целью предупреждения короткого замыкания. Далее кабель заводится на автомат, расположенный внутри дома. Его номинал должен быть ниже, чем показатель у внешнего автоматического выключателя.

В щитке располагаются однополюсные автоматы. От них отходит проводка по всем помещениям деревянного дома. Кабели закрепляются посредством DIN-реек.

Электропроводка распределяется по нескольким группам в зависимости от потребностей дома. Их число соответствует количеству автоматом.

https://youtube.com/watch?v=fH1TiXScniw

В конце работ необходимо начертить общий план, изображающий всю схему электросети по каждому из помещений дома.

Вводный автомат: как рассчитать и выбрать

Вводный кабель подбирается, исходя из предельной мощности электрооборудования, которое будет установлено в деревянном доме. Иначе при усилении нагрузки может случиться возгорание. Для смены вводного кабеля потребуется обратиться в организацию энергоснабжения, чтобы ее сотрудники присутствовали при установке и опломбировании счетчика.

Вводный выключатель-автомат нужен, чтобы электропроводка не перегревалась и уж тем более не загорелась. При трехфазной сети берут трехполюсный автомат, при однофазной используют одно- или двухполюсный.

Обычно автоматический выключатель монтируют в заземленный корпус щитка распределения уже после того, как установлен счетчик.

В большинстве помещений установка вводного кабеля своими руками не допускается, то же самое относится к распределительному щитку. Все эти работы должны выполнять специалисты из организации электроснабжения.

Как установить розетки и выключатели, а также подвести к ним кабель?

Сначала определяют место для расположения распределительных коробок и выключателей. Затем прокладывается проводка любым способом или в трубе, или в специальном коробе.

Если мастер планирует полностью обшить стены изнутри, то проводка выполняется в металлорукаве или в трубе, иначе пострадает эстетика. Гофротрубу из пластика при этом применять нельзя, она слишком хрупка.

Принципы выбора розеток и выключателей

• по силе тока;
• по способу установки – скрытая проводка (встраиваемая, утапливаемая в нишу в стене) или внешняя (простая накладная, которая традиционно ставится на даче);
• по количеству модулей (для розеток) или клавиш (для выключателей).

Розетки и выключатели

Испытания электропроводки

После монтажа необходимо вызвать специалистов электролаборатории, чтобы они произвели весь необходимый комплекс замеров: сопротивление изоляции, сопротивление заземляющего проводника и петли «фаза-ноль», выполнили прогрузку автоматов и проверку УЗО. После испытаний вам будет выдан протокол, который позволит подтвердить правильность выполнения электромонтажных работ перед энергоснабжающей организацией – протокол может понадобиться при опломбировании счетчика электроэнергии.

Испытание электропроводки

Схему электропроводки со всеми поправками и замечаниями рекомендуется наклеить на внутреннюю поверхность стенки распределительного щитка – это обеспечит наглядность в случае возникновения неисправностей электропроводки. На схеме необходимо указать, какой автоматический выключатель питает каждую группу и что к ней подключено.

Электропроводка в деревянном доме, выполненная с учетом всех рекомендаций, вполне безопасна и прослужит длительное время.

Медь или алюминий?

Для деревянного дома настоятельно рекомендуется только медный кабель. И вот почему. У медного кабеля, если сравнивать его с алюминиевым, лучшая проводимость. Медная начинка выдерживает большую нагрузку по сравнению с алюминиевой того же сечения. У медного кабеля большая химическая стойкость, большая механическая прочность. Да и служит он дольше алюминиевого, хотя и стоит подороже.

Кабель для ввода электричества в дом.

Для электропроводки внутри дома подойдет кабель марки ВВГнг(А) или ВВГ– Пнг(А). Буквы ВВГ означают винил, винил, голый. Это говорит о том, что присутствует изоляция на каждом проводнике и есть общий слой изоляции. Голый означает, что он без дополнительной брони. Цифровой код после марки означает количество жил, площадь сечения.

Для ввода электричества по воздуху применяют кабель марки СИП-4 или СИП-2а. Во втором случае в кабеле есть необходимая для заземления несущая нулевая жила. СИП – это кабель с многопроволочными алюминиевыми жилами, которые изолированы светостабилизированным полиэтиленом. Благодаря этому кабель стоек к солнечным лучам. Не страшна ему непогода.

Для ввода кабеля под землей подходят марки ВБбШв или в полиэтиленовой изоляции ПвБШв. Это бронированный медный кабель.

На пальцах. В нашей ситуации внутри дома на освещение пойдет кабель с медной начинкой сечением от 0,75 до 1,5 кв. мм, на розетки, в которые не предусмотрено включение приборов большой мощности, – 2,5 кв. мм, на розетки, рассчитанные для подключения приборов большой мощности, – 4 кв. мм. К дому электричество подводим кабелем СИП-2 с сечением 16 кв. мм.

Специфика отбора кабелей и электроприборов

Основной спецификой выбора кабелей служит сечение проводов и их мощность. Сначала нужно четко определить группы электрооборудования и напряжение силы электричества, необходимой для полноценной эксплуатации системы.

К розеткам подводят трехжильный кабель с заземляющим эффектом. При использовании электрических бытовых приборов заземление обязательно.

Согласно Правилам устройства электроустановок, при монтаже осветительных приборов заземление является обязательным атрибутом.

Разводка электропроводов в деревянном доме выполняется по двум типам:

• наружная, характеризуется прокладкой посредством использования кабель-каналов;
• скрытая прокладка проводов выполняется в случаях, когда предусматривается оштукатуривание поверхности стен.

https://youtube.com/watch?v=HsJiGTS4cas

Укладку проводов внутри стен проводят с использованием труб или металлических рукавов для обеспечения изоляции и защиты от механических нарушений целостности.

Электрические приборы (розетки и выключатели), используемые в домах из дерева, должны соответствовать следующим параметрам:

• должны соответствовать напряжению тока;
• по виду установки – внутренние или наружные.

Количество розеток и выключателей определяется при помощи составленного проекта. На усмотрение владельца допускается установка совместных выключателей, например, в ванную и туалет, коридор и кладовую.

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (её по-другому называют наружная) может выполняться тремя вариантами. Вкратце рассмотрим каждый из них.

Трубы гофрированные электротехнические

Сейчас не проблема купить гофрированные гибкие трубы. Материал их изготовления – специальный пластик, который не поддерживает горение. В них необходимо провести кабель, причём в одной трубе можно размещать два, а при необходимости и больше проводников.

Открытая проводка в деревянном доме быстро и легко выполняется своими руками, но у неё имеются существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят эстетики вашему помещению. А с учётом того, какие сейчас бывают нагрузки, и сколько различных бытовых электроприборов имеется в доме, таких рядов может быть от пяти и более.

К тому же, когда в гофрированную трубу уже протяните кабель, её практически не получится ровно уложить, она не будет натянута как струнка, всё равно в нескольких местах появятся провисы. Такие изгибы тоже смотрятся не очень симпатично.

Ещё один недостаток – гофрированная труба отлично собирает на своей поверхности пыль, удалить которую можно только при помощи пылесоса, но не везде это удобно сделать.

Электротехнический короб

Ещё одно преимущество коробов в том, что с помощью них электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не понадобятся какие-то особенные инструменты, приспособления, опыт и навыки. Электротехнические короба можно приклеить к стенной поверхности (чаще всего для этого используют жидкие гвозди) либо просверлить отверстия и зафиксировать при помощи саморезов. После этого в кабель-каналы укладываются проводники и закрываются сверху защёлкивающейся крышкой.

Но и недостатков у электротехнических коробов тоже хватает. Самый главный связан с тем, что деревянный дом со временем неизбежно будет давать усадку. Это приведёт к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы потрескаются.

Чтобы аккуратно выполнить монтаж коробов потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит ваше помещение, вид всё равно получается каким-то скучным, похожим на офисный.

Открытый кабель

Открытая проводка в деревянном доме, выполненная незащищённым кабелем прямо по стенным поверхностям, считается наиболее оптимальным вариантом. Но такой внешний вид получается совсем унылым, потому что под кабель необходимо смонтировать металлическую или асбестовую прокладку.

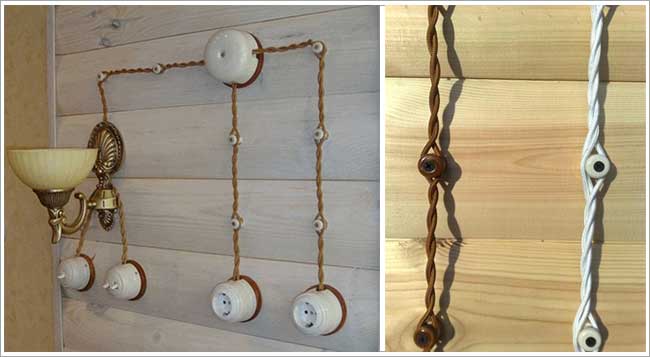

Соблюсти все требования безопасности и при этом сделать помещение оригинальным можно с помощью ретро проводки, которая в последнее время набирает популярность. Специальный кабель прокладывается на фарфоровых изоляторах, получается красиво, особенно если и дизайн вашего интерьера соответствует ретро стилю.

Пошаговая инструкция

Перед началом монтажных работ рекомендуется обратить внимание на вход линии в дом. На протяжении многих лет напряжение от электроприборов увеличивается, и старые кабели не могут справиться с такой нагрузкой

Помимо этого, на них постоянно воздействует солнечный свет и другие внешние факторы.

Как правило, основной кабель входит в дом через деревянный чердак и защищен только резиновой оболочкой. Со временем она портится, появляются трещины. Именно поэтому при прокладывании проводки рекомендуется сначала позаботиться о внешнем входе. Существует два способа, позволяющие исправить ситуацию.

Первый предполагает заземление провода на глубине 1 метра, возведение специальной площадки и установку табличек, предупреждающих об опасности. Второй — менее затратный и требует использования самонесущего изолированного провода, который отличается продолжительным сроком службы (25 лет).

Следует также учесть, что подключение внутренней проводки к внешней линии осуществляется только на улице и после всех подготовительных работ. Если работы проводятся для обеспечения электроэнергией нового дома, рекомендуется дождаться его усадки, чтобы избежать последующей деформации коробки.

Кабель, коробки и розетки

Первым этапом будет укладка основного кабеля, который будет соединять выключатели и розетки с главным источником. Следует кабель нарезать на куски, длина которых на 20 см превышает расстояние от выключателя к розетке.

Затем эти две точки соединяются кабелями, но не закрываются. Следующими этапами будут:

1. Монтирование распределительных коробок, из которых провода будут расходиться к выключателям и розеткам. Количество их определяется еще на этапе планирования.
2. Все провода из одной комнаты входят в коробку, но располагаются в ней так, чтобы был исключен контакт между ними. Для этого используются специальные колпачки. Коробка может иметь несколько отверстий для входа определенного количества проводов.
3. Концы каждого провода соединяют между собой посредством скручивания и накладывания изоленты.
4. В конце необходимо вмонтировать розетки и выключатели непосредственно в стену с предварительной укладкой изоляции из алюминия или асбеста.

Освещение и щиток

Как правило, в деревянных домах используется несколько типов осветительных приборов: встроенные, накладные и уличные. К их монтированию необходимо отнестись ответственно. Внутренние светильники и бра стоит устанавливать только на подготовленную алюминиевую площадку, которая считается оптимальным вариантом для обеспечения пожарной безопасности.

При покупке осветительных приспособлений к ним обычно прилагаются контакты для подключения к электропроводке в доме

Рекомендуется уделить внимание устройству распределительного щитка. После входа в помещение главный кабель направлен к нему без каких-либо ответвлений

Щиток представляет собой коробку из металла или пластика, внутри которой находится опломбированный счетчик и автомат, предотвращающий замыкание. Устанавливается также дополнительный автомат на 16 или 25 А, самостоятельно отключающий питание дома с целью предотвращения возгорания проводки в случае резкого повышения напряжения.

Некоторые владельцы устанавливают в щиток устройство защитного отключения, срабатывающее при появлении утечки на каком-либо участке проводки. Стоимость его высока, и многие пренебрегают этим элементом.

Последним этапом будет установка заземления. Специалисты настоятельно не рекомендуют новичкам заниматься такими работами, поскольку необходима точность и соответствие всем правилам. Даже если владелец дома самостоятельно монтирует проводку в доме, заземление лучше доверить профессионалам.

Проводка закрытого типа прокладывается аналогичным способом, только кабель помещается в металлическую трубу. Перед окончательной обшивкой стен рекомендуется вывести все провода для заземления.

Монтирование проводки своими руками — сложная и ответственная работа, от качества которой зависит функционирование всех электроприборов и безопасность домочадцев. При прокладке проводов в деревянном доме рекомендуется соблюдать все правила, чтобы исключить вероятность возникновения аварийных ситуаций. В случае появления трудностей необходимо обратиться к специалисту.

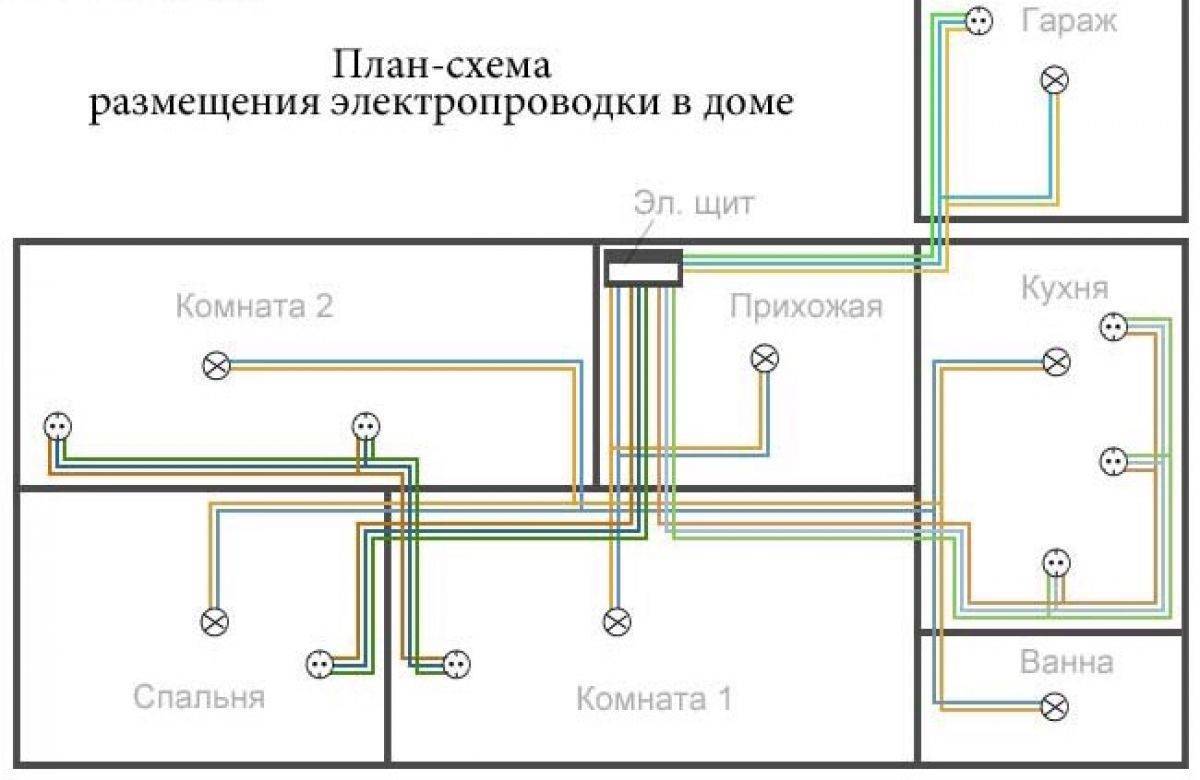

План электрификации деревянного дома

Для грамотного проектирования требуется выяснить общую мощность всего электрооборудования. Это делается следующим образом:

• чертятся схемы с указанием всех светильников, розеток, необходимого оборудования с персональным подключением;
• указывается вся максимальная мощность будущих электроприборов (при этом пусковые токи электрических двигателей должны быть учтены);
• зная максимальную мощность, можно рассчитать сечение проводов по таблице;

подключается осветительная техника к выделенной группе, а остальные приборы по отдельной схеме.

Не стоит забывать про освещение на окружающей территории. Осветительная группа в деревянном доме и на улице должна быть подключена к отдельным выключателям.

Подводим кабель.

Как сделать электропроводку в деревянном доме самому так, чтобы результат радовал долгие годы? После теоретического этапа по составлению плана, принципиальной схемы, подсчетов, чего сколько необходимо, и приобретения материалов пора приступить к части чисто практической – непосредственно монтажу.

Ввод кабеля по воздуху.

Первый вопрос, который необходимо решить при этом, – ввод кабеля в строение. Для этого есть два способа:

• воздушный;
• подземный.

Наиболее надежным считается подземный. Кабель полностью скрыт, так как располагают его на глубине не менее 80 см. Проход через фундамент, ввод в строение осуществляется в металлических толстостенных гильзах. Подземный ввод кабеля больше применяется при новом строительстве. В уже построенный дом легче провести кабель воздушным путем.

Причем не только легче, но и дешевле. Для этого используется провод сечением не менее 16 мм. У него высокопрочная оболочка, сделанная из сшитого полиэтилена. Такой провод устойчив к инфракрасному излучению, не страшны ему температурные перепады. Внутрь дома такой кабель не заходит. Проводящую линию с внутренней линией скрепляют специальными соединительными герметичными жимами. Они дают надежный контакт, исключают окисление и возгорание. Для отрезка от подключения линии к домовой стене до вводного распредустройства используется уже другой – ВВГнг. Там, где он проходит сквозь стены, перекрытия, его упаковывают опять же в металлические гильзы.

Ввод кабеля под землёй.

Защитный автомат устанавливается при этом одним из двух способов:

• установить защитный автомат перед входом кабеля в здание. Порог срабатывания при этом выбирается выше, чем у установленного на вводном распредустройстве;
• приборы учета расходуемой электроэнергии, автомат устанавливаются вообще вне дома – на внешнюю стену строения или на столб внешней электролинии, от которой дом будет запитываться.

Какой из способов подойдет – решать вам исходя из трудозатрат, материальных затрат.

Правила монтажа и варианты прокладки

Теперь давайте рассмотрим правила прокладки и монтажа электропроводки в деревянном доме своими руками. После выполнения и согласования проекта производится разметка мест установки диммеров, осветительных приборов, розеток, щитов, выключаткелей и маршрутов прокладки кабелей.

Трассы прокладывают кратчайшим путем, строго горизонтально или вертикально, все повороты выполняют под прямым углом

Важно, чтобы трассы кабелей не мешали установке мебели и оставались доступными для осмотра.счетчикзаземление

Открытый

Существует три способа монтажа открытой (наружной) электропроводки в деревянном доме:

• На скобах;
• На изоляторах;
• В кабель-каналах.

Прокладка проводки в кабель-каналах – оптимальное решение для домов с гладкими стенами. При таком способе монтажа обеспечивается простота добавления или замены участка провода, создание новых ответвлений, достаточное охлаждение кабеля во время эксплуатации

При выборе кабель-канала важно помнить, что пространство канала не должно заполняться полностью

Примерно 40% пространства остается свободным, в противном случае отвод тепла от проводов будет сильно затруднен. Перегрев проводки может привести к повреждению изоляции, короткому замыканию и возгоранию.

В продаже есть кабель-каналы под цвет дерева, то есть проводка не будет бросаться в глаза.

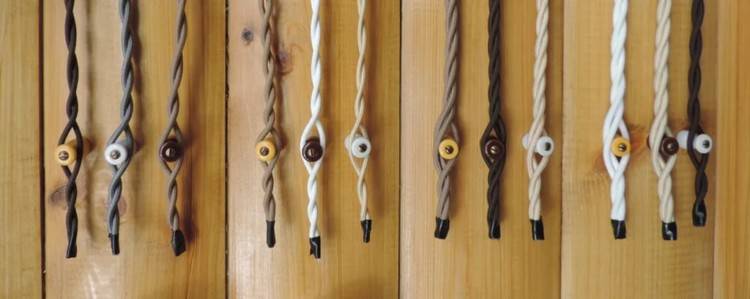

Монтаж проводки на изоляторах (например, ретро-проводка) распространенное решение в деревянном доме из оцилиндрованного бревна. К стене сначала крепят пластиковые или керамические изоляторы, а на них устанавливают двойной витой шнур.

При таком способе монтажа обеспечивается достаточное охлаждение кабеля во время эксплуатации. На практике монтаж на изоляторах часто комбинируют со скрытым монтажом. Эстетика ретро-проводки довольно своеобразна, но ее несомненное преимущество – свободный доступ к любому участку.

Монтаж на скобах в жилых помещениях применяется крайне редко в силу неэстетичности.

Скрытый

Монтаж скрытой проводки в деревянном доме – процесс трудоемкий и технически сложный. Скрытые коммуникации закладывают в процессе возведения дома. Кабели заключают в металлическую трубу, медную или оцинкованную. С точки зрения надежности системы медные трубы предпочтительнее, так как они не подвержены коррозии.

Кроме этого они легче поддаются резке, гибке и обработке срезов. При выборе защитной оболочки соотношение свободного пространства и диаметра кабелей должно составлять не менее 4:6.

Каждый срез необходимо тщательно зачистить и отшлифовать, чтобы случайно не повредит изоляцию провода при протяжке.

Все соединения проводов выполняют в распределительных коробках с помощью СИЗ. На вводе в распределительную коробку рекомендуется оставлять запас провода примерно 20 см для подстраховки на случай необходимости ремонта или перемонтажа.

В процессе электромонтажа скрытой проводки в деревянном доме каждый отрезок провода после протягивания в трубу необходимо прозвонить, чтобы исключить вероятность монтажа случайно поврежденного шнура, замкнутого на оболочку. Подъемы к точкам подключения выполняются через специальные отверстия. Сквозные проходы через стены выполняют через стальные гильзы.

Металлические оболочки обязательно заземляют.

Предлагаем вашему вниманию посмотреть видео-обзор, как правильно и грамотно сделать монтаж и проложить скрытую эл проводку в деревянном доме своими руками:

Установка фурнитуры

Для установки в деревянных домах рекомендуется фурнитура повышенной пожаробезопасности. Все выключатели, розетки и прочие устройства в местах соединения проводов устанавливают на негорючих подкладках толщиной не менее 10 мм.

Кабель, его виды и аппаратура для монтажа

В частном доме из дерева в основном используется проводка открытого типа, реже – скрытая электропроводка. Кабель прокладываются по стенам и потолку и монтируются в защитные приспособления.

Самый распространённый вид защиты – пластиковые короба, однако существуют и другие решения, например, электротехнические плинтуса, металлические и гофрированные трубы. Также распространено открытое размещение на специальных изоляторах.

В основном используется медный кабель, отличающийся невысокой стоимостью и надёжной изоляцией. Если производится проводка в доме из кирпича, то неплохой альтернативой медному кабелю является кабель из алюминия.

Однако в частном деревянном доме электромонтаж с использованием алюминия не рекомендуется из соображений пожарной безопасности, особенно если это скрытая электропроводка. Розетки и выключатели подбирают исходя из их спецификации. Учитывается сила тока и тип установки этого оборудования.

Заземление – неотъемлемая часть процесса подключения! Для этого используют трехжильный кабель, оснащённый заземляющим проводом.

В целом список необходимого материала для успешного проведения электропроводки в частном доме выглядит так:

• кабель;
• защитные аппараты;
• счётчик электроэнергии;
• розетки;
• выключатели;
• щиток;
• детали для крепежа;
• индикаторы;
• соединительные коробки;
• различные инструменты для работы (отвёртки, клещи, пассатижи, дрель, болгарка, изолента, монтажные ножи, клеммники).

Благодаря этим приспособлениям, открытая электропроводка в частном деревянном доме станет явью очень быстро и правильно.

Способы прокладывания проводки в деревянных домах

Залог безопасной жизни домочадцев – правильно подобранная и установленная внутренняя проводка. Некачественные работы часто становятся причиной возгораний в деревянных коттеджах. Существует два способа прокладки проводов – скрытый и открытый.

Особенности скрытой проводки

Скрытая проводка в деревянном доме

Монтаж скрытой проводки в деревянных сооружениях – процесс трудоемкий и финансово затратный. Но несмотря на эти весомые недостатки, большая часть домовладельцев отдают предпочтение именно этому способу.

Чаще всего скрытая проводка начинает закладываться еще на этапе строительства. С целью безопасности провода заключают в оцинкованные или металлические трубки. С помощью специальных отверстий осуществляется подвод к переключателям, розеткам и осветительным приборам.

Для защиты от возгораний и обеспечения максимальной безопасности требуется использовать самозатухающие материалы.

Открытый монтаж

Особенность работ заключается в том, что кабеля прокладываются по поверхности стен, потолков и т.д., а не в них. Существует большой ассортимент конструкций, которые позволяют скрыть кабель, например, ПВХ-короб или ретро-кабель.

Провода закладываются в специальные самозатухающие каналы, что снижает вероятность возникновения пожаров. Такие короба часто используют в домах, которые обшиты вагонкой и оцилиндрованными бревнами, где стенам свойственна ровная поверхность.

Ретро-кабель визуально напоминает витый шнур и крепится к поверхности специальными керамическими клипсами. Этот способ монтажа считается безопасным, поскольку наружная изоляция состоит из пластика и натурального шелка.

Ввод электрического кабеля в помещение

Заводить питающий кабель можно двумя способами – под землей или по воздуху. Последний способ отнимает меньше времени и более бюджетный, однако ненадежный. Необходимо использование самонесущих изолированных проводов. Обязательным условием при воздушном заведении вводного кабеля является монтаж в стенах несгораемой гильзы.

Установка распределительного щитка

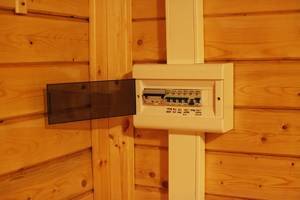

Распределительный щиток

Корпус электрического щитка монтируется в том месте, где он отображен на схеме. Подключение осуществляется следующим образом:

1. В распределительном щитке устанавливают прибор учета.
2. На специальный профиль, изготовленный из металла, монтируют вводный автомат. К двухполюсному виду автоматов подключают нейтраль и фазу.
3. На вход вводного автоматического выключателя подключают ранее соединенные выходные клеммы.
4. Кабель заводят в помещение и подключают к прибору учета с помощью зажимов.
5. К рейке подключают УЗО, заземление, автоматы разных групп питания и т.д.

Для зажимов электрических приборов можно использовать исключительно одножильные кабели.

Заземление и УЗО

Заземление частного дома

Заземление и УЗО – комплекс мероприятий, направленных на безопасное пребывание домочадцев дома, а также предотвращение перегорания бытовой техники.

УЗО – это специальное устройство, которое при нештатных ситуациях автоматически отключает электроэнергию в доме. Устанавливается в распределительном щитке. Для обеспечения заземления нужно соединить всю бытовую технику с металлическим корпусом с землей. Для этого на этапе строительства стоит продумать проведение трехжильной системы проводки, где сразу предусмотрено и заземление.
