Автоматические ворота для гаража своими руками

Подъемные ворота: плюсы и минусы

Ворота гаражные подъемные своими руками создать не очень просто, но реально. Такие конструкции у автовладельцев очень популярны, так как они имеют немало преимуществ, если сравнивать их с другими разновидностями ворот, используемых для гаражей. Но и в этом случае не обошлось без недостатков.

Преимуществ у подъемных устройств больше, в этом можно убедиться. В списке плюсов:

Существенная экономия полезного пространства. Для открывания гаража используется свободное место под потолком, которому вообще трудно найти какое-либо применение.
Цельное полотно ворот, оно гарантирует максимальную защищенность средства передвижения от сухопутных «джентльменов удачи».
Вариативность — возможность добавления оборудования, предназначенного для автоматического открывания гаражных ворот.
Универсальность: подъемные модели можно использовать в любых гаражах: как в одинарных, так и в более просторных.
Возможность достаточно простого утепления, применения любых отделочных материалов.
Беспроблемный доступ в гараж при любой погоде.
Стильность, современный вид.

Главным достоинством этих моделей все же считают экономию пространства, но несколько минусов у гаражных подъемных ворот все же есть. Прежде чем принять решение в их пользу, о недостатках конструкций лучше узнать. В перечень входит:

относительная сложность монтажа, который возможен только в идеальные прямоугольные проемы;
полотно, из-за его цельности оно не подлежит ремонту в случае порчи;
механизм, который должен быть точно рассчитан на нагрузку;
уменьшение высоты проема при открытии ворот.

Советы по уходу

Для каждого их типов ворот уместны свои рекомендации.

Распашные

«Больное место» таких ворот – петли. Высокая нагрузка провоцирует поломку штока, смещение петель, продольную деформацию и иные неисправности. Отсрочить возникновение подобных поломок поможет систематическая смазка петель. Вторая проблема – это провисание. Оно может появиться из-за отсутствия поперечин и деформирования каркаса конструкции. В этой ситуации поможет выравнивание створок либо их замена, а также установка распорок.

Секционные

Они оснащены множеством небольших движущихся деталей, поэтому необходимо смазывать подшипники, рабочие ролики и петли хотя бы раз в год. Временами стоит контролировать, насколько равномерно передвигаются ворота при открывании и закрывании.

Для увеличения срока службы секционных ворот требуется:

Систематически убирать скопившуюся пыль, используя теплую воду и средство для удаления загрязнений.
Не допускать попадания на механизмы агрессивных химических соединений.

Подъемно-поворотные

По сравнению с остальными моделями, они не нуждаются в спецобслуживании либо уходе. Иногда их требуется мыть, чтобы поддерживать респектабельный внешний вид. Покрасить их можно самому. Также можно нанести на них антикоррозийный состав.

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.

Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
чем больше данный показатель, тем легче будет въезжать на территорию участка;
ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

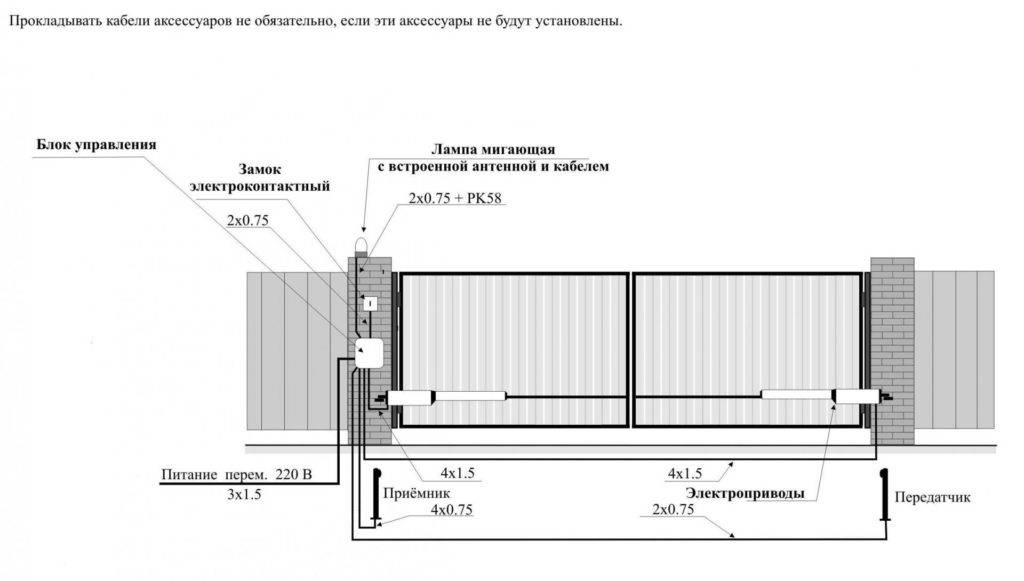

Схема монтажа автоматики с указанием количества жил кабелей и их сечений

На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств. Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см

Это следует учитывать, так как для установки понадобится место под потолочной конструкцией

Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.

Схема откатной автоматической конструкции практически ничем не отличается.

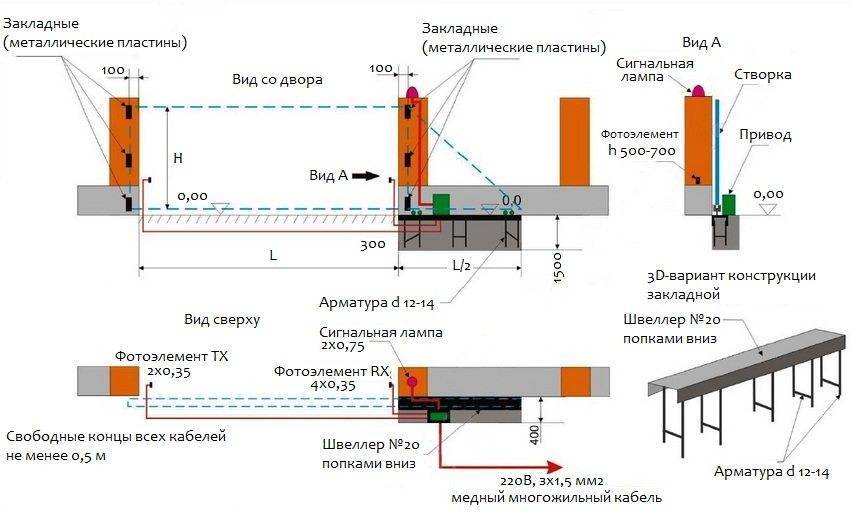

Схема расположения элементов автоматических откатных ворот

В данном случае будет необходим лишь один электромотор.

Монтаж

Перед тем, как самому монтировать систему подъемных ворот надо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Несущая коробка – самый главный силовой элемент подобных ворот, поэтому надо максимально внимательно отнестись к ее изготовлению.

Если для коробки выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и отрезаны, они крепятся к проему гаража на анкерные болты и надежно затягиваются. Для изготовления коробки можно выбрать и деревянные брусья с размерами сечения 100х50 мм, которые необходимо закрепить на саморезы 100 мм.

Цельная рама откидных ворот должна собираться на ровной горизонтальной поверхности. После того, как металлические профили нужной длины отрезаны, они проверяются угольником и слегка прихватываются сваркой. Далее еще раз проверяют прямые углы и размеры, в том числе по диагонали, прикрепляют угловые косынки и поперечные рейки жесткости, затем полностью проваривают конструкцию.

После сварки рамы ее необходимо зачистить болгаркой в местах стыков от заусениц. Затем она покрывается антикоррозийным раствором и красится. Внутрь металлических профилей вшиваются доски с теплоизоляцией, снаружи она покрывается листовым металлом. На верхние углы рамы крепятся кронштейны с подвижными роликами.

После этого на потолок крепятся направляющие для будущей створки. Монтировать их тоже следует максимально ровно, перепроверив горизонтальный уровень, параллельность и перпендикулярность дверному проему. Затем створка временно устанавливается в проем для того, чтобы отметить место крепления рычажно-пружинного механизма.

После того, как проверена работа ворот и беспрепятственное движение створки по направляющим, она снимается, монтируются пружины, проводится их регулировка. В последнюю очередь на раму по периметру крепится резиновый уплотнитель для герметизации швов и мягкого закрытия, устанавливается дверной замок и ручка открытия.

При аккуратном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет. А их ремонт может ограничиваться только смазкой подвижных деталей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазку можно проводить каждый сезон, а внешнюю резиновую прокладку смазывать силиконом перед наступлением холодов для защиты от промерзания.

Для внутренней теплоизоляции таких ворот можно применять различные материалы, которые используются и для утепления стен: минеральную вату, пенопласт или пенополистирол. Последние два более эффективные, так как со временем не дают усадку, но могут быть пожароопасные, поэтому лучше выбирать негорючие виды.

Утепление гаражных ворот

Утепление гаражных ворот должно быть эффективным и экономичным

Утепление входной конструкции – вопрос, актуальный для жителей суровых климатических регионов. Ватными утеплителями створки лучше не обшивать, поскольку они быстро теряют свои полезные свойства. Оптимальными материалами являются листовой пенопласт и экструдированный пенополистирол. Для утепления ворот с ними поступают так:

Делают разметку и вырезают куски нужного размера. При помощи деревянных планок между металлом и утепляющим материалом делают небольшой зазор. К металлической поверхности планки крепят жидкими гвоздями.
Пустое пространство заполняют утеплителем. Оставшиеся пустоты заливают строительной пеной.
Щели в рёбрах жёсткости заделывают утеплителем на основе фольги. Ее также прикрепляют жидкими гвоздями.
Закрывают ворота утеплителем по всей площади и дожидаются застывания клея и пены.
В соответствии с параметрами площади вырезают лист фанеры и обрабатывают его средством против гниения. По мере высыхания пены и клея фанеру фиксируют на рёбра жёсткости и полотна воротной конструкции при помощи саморезов.

Завершает все работы по созданию ворот для гаража своими руками приведение конструкции в эстетический вид. Ее покраску с целью предотвращения коррозии осуществляют с внутренней и наружной стороны. Кистью работают тщательно.

Дополнительную защиту от влаги можно сделать, установив над створками козырёк. Хороший козырёк получается из профнастила или остатков железных листов. Крепят его на трубы или стальные пластины. Из дерева вырезать эту деталь не рекомендуется. Накануне монтажа следует просчитать несущую способность козырька, т. е. какую нагрузку он сможет выдержать.

Основные правила выбора гаражных ворот

Гаражные ворота выполняют две важные функции — обеспечивают защиту и являются декоративным элементом экстерьера. По правилам, сначала выбираются ворота, а потом уже проектируется или перестраивается сам гараж.

Рама ворот может быть внутри гаража и снаружи

В первую очередь учитываются такие важные параметры, как размер и внешний вид будущих ворот, особенности проёма, тип монтажа и управления, а также требующиеся дополнительные аксессуары. Существуют государственные нормативы для выбора гаражных ворот. Согласно ГОСТу 31174–2003, для малолитражки или мотоцикла рекомендуются ворота шириной 1,80–2,20 и высотой 2 метра, а для габаритных авто ширина должна составлять не менее 480 см. Ну а для того чтобы подогнать размер гаражных ворот под имеющийся автомобиль, существует специальный алгоритм. К ширине одной машины (или сумме двух) прибавляем 45 см с обеих сторон, а по высоте это должна быть «высота машины плюс стандарт запаса». По ГОСТу это 2,3 – 2,6 метра.

Почти все компании также могут изготовить изделие нужного размера. Но есть и ограничения. Они касаются нагрузки, которую может вынести сама конструкция, а точнее рама ворот из стали или алюминия. Нагрузка не может превышать 15 килограмм на квадратный метр. Допускается ширина ворот до 5 м, а высота — до 3 метров.

Способы установки

Есть два способа монтажа гаражного полотна — в проёме и за ним. Если изделие предназначено для установки в проёме, то размер его должен быть меньше (точную цифру следует уточнить). Гаражные ворота, которые монтируются вне проёма, должны быть шире. Все размеры обычно регламентируются производителями.

Советы по эксплуатации

Основные советы и рекомендации по эксплуатации гаражных ворот подъемного типа сводятся к уходу, регулировке и ремонту всех составляющих в частности, и системы в целом. Например, все резиновые уплотнители требуют дополнительной периодической смазки силиконом. Это поможет избежать растрескиваний или примерзаний в морозное время года.

Рычажная система требует постоянной смазки, чтобы не ржавела, не скрипела и проработала как можно дольше. Ролики, кстати, имеют такую же нескрытую потребность. Натяжение пружин нуждается в постоянной регулировке, чтобы эксплуатация гаражных ворот подъемного типа была максимально комфортной и долговечной.

Если натяжение ослабевает, то ворота можно просто не открыть. А если, наоборот, пружина перетянута, тогда створку можно опрокинуть, и повредить полотно.

В случае механического повреждения полотна ворот, исправить это уже не представляется возможным. Поскольку оно устанавливается одним целым листом, то здесь будет необходим замена всего основного покрытия ворот.

После того как все основные работы по изготовлению и установке выполнены, следует побеспокоиться о системах безопасности. Так, на рельсы лучше всего установить стопы, чтобы полотно в процессе эксплуатации не сошло с направляющих.

Собственноручное изготовление подъемных ворот для гаража – процесс очень сложный. Он требует постоянного контроля, повышенной точности и ответственности. Приступая к работе, необходимо взвесить все за и против этого процесса, и уже с уверенностью браться за него. Учтя все нюансы, советы и рекомендации, у любого автовладельца получится изготовить именно то, чего очень хотелось, но было страшно представить. Все люди – кузнецы своего счастья и своего окружения.

Если вы уже определились с дизайном, сделали все необходимые замеры, – половина дела уже сделана. Самая кропотливая и та, в которой никак нельзя ошибиться. А сварочный аппарат и болгарка – не самые страшные звери строительного мира. Дерзайте – и вы получите идеальный результат по весьма скромным затратам.

О том, как сделать подъемные ворота своими руками, смотрите в следующем видео.

Советы по эксплуатации

Частой причиной поломки автоматики является неработоспособность петель, что связано с постоянным открытием/закрытием ворот.

Петли из-за ржавчины, высыхания смазки, плохого монтажа или погодных условий могут:

сместиться;
получить искривление;
может сломаться шток
заблокироваться.

Проблемы при эксплуатации ворот с автоматикой могут быть следующие:

Провисание. Это случается из-за изменений в каркасе. Частая причина – отсутствие поперечин. Устраняется проблема удалением створок и установкой других, возможен монтаж дополнительных поперечин.

Из-за несвоевременного осмотра автоматики могут возникнуть следующие поломки:

некачественная работа привода;
замедленная реакция управляющего пульта;
замедленное движение привода.

Для обеспечения отлаженной и долгой работы механизмов нужно:

ежегодно смазывать рабочие петли и ролики;
не забывать про ТО, которое должны обеспечить специалисты-установщики;
периодически контролировать плавность перемещения ворот и уровень полотна;
периодически удалять появившиеся загрязнения;
не допускать попадания на направляющие различных химических веществ.

О том, как выбрать гаражные автоматические ворота, смотрите в видео ниже.

Советы профессионалов

Чтобы все получилось как можно лучше, учтем мнение профессионалов:

Не стоит ограничиваться прочтением пары статей с руководством по самостоятельному изготовлению гаражных ворот. Сейчас на просторах интернета есть очень много подробных видеоуроков и обзоров на эту тему.
Выбирая материалы для работы, отдавайте предпочтение более легким и современным. Тогда и дальнейшая эксплуатация готовой конструкции не составит труда и не потребует усилий.

Чтобы создать грамотный и читаемый чертеж, можно воспользоваться простыми специализированными программами, такими как: КОМПАС-3D, AutoCAD, NanoCAD, FreeCAD и т

д.
При сваривании деталей каркасной рамы следует помнить, что для большей прочности лучше соединять края уголков, уложенных внахлест.
Для комфортной работы конструкции гаражных ворот, плавного открывания-закрывания дверей и мягкого функционирования замков и запоров, важно помнить об их смазке и следить за чистотой систем.

С целью повышения теплоизоляционных качеств, можно сперва застелить уплотнитель полиэтиленом, а уже только после этого прикрыть его вагонкой.
Гаражные ворота не обязательно должны быть стандартными и банальными. Существует масса стильных и оригинальных решений для их создания и оформления. Все зависит только от вашей фантазии и бюджета.

В заключение предлагаем вам посмотреть несколько фотографий готовых гаражных ворот разных видов.

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
Минимальная высота проема — 2 м.
Не рекомендуется использовать висячий замок с внешними петлями.
Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
Упростит процесс сборки наличие чертежей ключевых деталей ворот.
Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Инструкция по изготовлению

Ворота изготавливаются в следующем порядке: сначала варится рама и каркас, затем створки обшиваются, после этого конструкция устанавливается на проеме гаража. Сварочные работы для большего удобства следует вести на ровной горизонтальной поверхности. Когда ворота будут закреплены, проводится внутренняя обшивка, монтаж фурнитуры и декоративная отделка.

Сборка рамы

Рама собирается по одинаковой схеме независимо от количества, размера створок и наличия калитки. Состоять она будет из двух одинаковых прямоугольников — внешнего и внутреннего, которые соединяются арматурой или полосками листовой стали.

Порядок работы таков:

Уголок или стальной профиль нарезается при помощи болгарки. Концы отрезков обрезаются под углом 45°.
Отрезки выкладываются на ровной поверхности. Если подходящего места нет, можно использовать кирпичи или другие опоры

Важно, чтобы детали лежали в одной плоскости, — проверять это следует при помощи уровня на каждом этапе работы. После сварки допущенные ошибки будет очень сложно исправить.
Элементы рамы свариваются в углах

Если эта часть ворот делается из уголка, детали можно сварить внахлест, наложив полки друг на друга.
Углы дополнительно укрепляются обрезками арматуры для увеличения жесткости конструкции.
К внутренней части рамы привариваются крепежные площадки из листового металла.
Сварные швы шлифуются — рама должна быть идеально гладкой с внешней стороны, чтобы створки прилегали плотно.

Важно заранее продумать способ фиксации рамы на стене гаража. Есть два варианта: сделать рядом с проемом стальные закладные и приварить к ним крепежные площадки, или просверлить в последних отверстия для крепления анкерами

Сварка и обшивка створок

Каркас створок собирается так же, как рама, — путем сварки отрезков профиля между собой. Чтобы работать было удобно, следует положить готовую раму на ровную поверхность и вложить детали каркаса в нее. Размеры отрезков для створок должны быть меньше на 15−20 мм для обеспечения зазора — это упростит эксплуатацию ворот.

В отличие от рамы, каркас створок должен иметь дополнительные ребра жесткости. Для экономии их можно сделать из труб с меньшей площадью сечения. Ребра могут быть диагональными или вертикальными, во втором случае они проходят посередине каждой створки.

После сварки и шлифовки каркаса створки обшиваются. Делается это следующим образом:

Листовой металл обрезается по размеру створок. После приваривания он должен выходить за края каркаса на 15−20 мм (по размеру зазора).
Одна из створок обрезается так, чтобы быть уже второй на 10−20 мм — так элементы ворот будут плотно прилегать друг к другу.
Листы привариваются к каркасу. Сначала следует скрепить детали в углах и по центру, затем соединить металл по периметру створок.

После завершения сварки к воротам прикрепляются петли. Нижняя часть детали приваривается к раме, верхняя — к створке. Для лучшей фиксации петли можно укрепить вкладышами из арматуры, которые привариваются к внутренней части каждого изделия.

Монтаж конструкции

В проем ворот устанавливается полностью сваренная конструкция; из-за большой ее массы на этом этапе понадобится помощник. Рекомендуется выполнять установку параллельно с возведением стен гаража.

Перед тем как ставить ворота в проем, следует соединить внешнюю и внутреннюю части рамы. Для этого используются полоски листовой стали шириной 40 мм; длина их должна равняться толщине стены гаража. Устанавливаются детали с шагом 60 см по всему периметру рамы.

Если ворота устанавливаются в готовый гараж, лучшим вариантом будет анкерное крепление. Если стена еще строится, в нее следует замуровать отрезки арматуры, к которым затем приваривается внутренняя часть рамы.

После завершения монтажа остается только установить фурнитуру. Для обеспечения минимальной безопасности достаточно петель и навесного замка. Более сложные изделия устанавливаются по инструкции от производителя. Полностью готовые ворота покрываются грунтовкой и окрашиваются. Изнутри створки можно утеплить минеральной ватой, закрепив ее жидкими гвоздями, а если используется пенопласт, его следует укладывать на обрешетку из деревянных брусков.

Зная, как своими руками сделать ворота в гараж, можно собрать конструкцию любой конфигурации. Вместо металла для изготовления каркаса допускается использование дерева. Обшивать ворота также можно любым аналогичным листовым материалом.

Ворота гаражные подъемные: виды

Такие конструкции могут быть:

подъемно-секционными;
подъемно-поворотными (щитовыми);
подъемно-вертикальными;
рулонными.

Предпоследний вид ворот в частном строительстве почти не используют, потому что для таких сооружений требуется огромная высота потолков: как минимум 5 метров. Ими обычно оборудуют промышленные и складские помещения.

Подъемно-секционные

Эти конструкции имеют полотно, состоящее из нескольких панелей. Ширина каждого элемента — 400-600 мм. Между собой их соединяют петлями шарнирного типа. При открытии гаража такая створка уезжает под потолок по направляющим. Смещение происходит благодаря торсионной системе (с торсионными пружинами), либо с помощью механизмов, имеющих пружины растяжения.

Элементы-секции для подъемных ворот изготавливают так же, как и сэндвич-панели. Внешние части — оцинкованная сталь, защищенная полимерным покрытием. Начинка — теплоизоляционный материал (пробковый), его толщина — от 50 до 100 мм. Достоинства этих решений:

максимальная экономия пространства: как снаружи, так и внутри гаража;
ремонтопригодность конструкции, так как секцию легко заменить;
возможность установки ворот в любой (по размерам) проем;
качественная теплоизоляция помещения;
привлекательный вид конструкции.

Для некоторых хозяев автомобилей все достоинства могут перечеркнуть недостатки подъемно-секционных ворот. К минусам относится большая сложность монтажа, высокая стоимость готовых комплектов, довольно слабая степень защиты от взлома, необходимость крепления нескольких роликов к каждой секции. Если эксплуатировать конструкцию максимально часто, то детали подъемного механизма будут довольно быстро изнашиваться.

Подъемно-поворотные

Такие ворота намного проще. В этом случае полотно цельное, а поднимается оно за счет подъемного рычажно-шарнирного механизма, либо благодаря системе противовесов. Вся конструкция состоит из коробки, потолочных направляющих, створки, имеющей стальную раму и рычажного механизма. При открывании полотно поднимают под углом, близким к 90°, затем сдвигают под потолок. К преимуществам подъемно-поворотных моделей относится:

максимальная надежность благодаря встроенной системе блокировки;
простой монтаж, по сравнению с предыдущей конструкцией;
прочность цельной створки, обрамленной металлом;
простота открывания/закрывания гаража;
возможность добавочного утепления.

Самый большой недостаток — большой вес конструкции, он требует особо прочной рамы. При любом повреждении створки придется менять все полотно. Расстояние от автомобиля до открывающихся ворот должно быть как минимум полтора метра. Такой вид ворот «отнимает» от высоты потолка 200-250 мм.

Рулонные (рольворота, рольставни)

Эти конструкции собраны их узких, тонких алюминиевых планок-ламелей. Устройство таких ворот довольно просто. Над верхним перекрытием устанавливают барабан, а по сторонам проема монтируют направляющие. Ламели соединяют с барабаном при помощи тросов. Когда барабан начинают крутить, сборное полотно наматывается на него.

Управляют механизмом вручную либо автоматически — пультом ДУ, кнопками блока, закрепленного на внешней стене, мобильным телефоном. Конструкция удобна, компактна, имеет легкий вес. Однако существенных недостатков у нее все-таки больше. Она:

крайне ненадежна, так как вскрыть гараж сможет даже начинающий криминальный элемент;
рано или поздно «обрадует» хозяев вмятинами на ламелях;
имеет меньший срок эксплуатации.

Подъемно-секционные конструкции изготовить довольно сложно, а рулонные устройства крайне ненадежны. Поэтому оптимальным вариантом для самостоятельного создания будут подъемно-поворотные модели с цельным полотном, более надежные и относительно простые.

Особенности конструкции

Чтобы сделать надежные и качественные ворота своими руками, нужно учесть основные нюансы строения каждого их вида.

Распашные

Распашные гаражные ворота — наиболее распространенный вариант, известный еще с древних времен своей надежностью и удобством.

Конструктивный принцип предельно прост – распашные ворота состоят из двух створок, в основе которых – металлический каркас. Они могут быть деревянными, железными, сделанными из профнастила. Закрываются на наружные и внутренние замки и засовы. Для дополнительного комфорта в одной из дверей можно вырезать калитку.

Основные преимущества: экономичность, простота изготовления, высокая степень обеспечения безопасности. Недостатки: требуют наличия свободного пространства перед гаражом для полного открывания.

Если к распашным воротам подключить привод, то их можно автоматизировать и превратить в раздвижные.

Подъемно-поворотные (откидные)

Современный, аккуратный и компактный вариант, больше подходящий для утепленных гаражей, расположенных на территории охраняемых кооперативов. Основу конструкции составляет дверь, выполненная из оцинкованной стали или алюминия, которая поднимается вверх и закрепляется параллельно полу при помощи шарнирно-рычажного привода, специальных направляющих и фиксатора.

Основные преимущества: экономия пространства, легкость эксплуатации. Недостатки: высокая стоимость, низкий уровень защиты, сложность изготовления.

Подъемно-секционные (раскладные)

Весьма удобная разновидность ворот, обеспечивающая высокую герметичность и не занимающая большое пространство. Принципиальная схема основана на преломлении металлической створки, состоящей из горизонтальных секций, в процессе открывания и помещении ее под потолком.

Функционирование механизма осуществляется за счет шарнирных петель, соединяющих сегменты, и роликов, перемещающихся по направляющим планкам. Раскладные ворота отличаются хорошей шумоизоляцией, так как каждая секция их укрепляется уплотнителем.

Основные преимущества: универсальность. Недостатки: высокая цена, малая противовзломность.

Откатные

Относительно недорогой, эффектный и легкий в эксплуатации вариант. Конструкция работает по принципу шкафа-купе и состоит из одной металлической двери, перемещающейся вдоль гаражной стены при помощи системы из направляющих и роликов. Откатные ворота можно установить как снаружи, так и внутри гаража.

Рулонные (роллетные)

Редкая разновидность облегченных ворот. Роллеты лучше использовать в охраняемых кооперативах. Механизмом своего действия они напоминают рольставни и состоят из алюминиевых пластин, которые собираются в специальный блок, закрепленный наверху.

Основные преимущества: экономия пространства, простота эксплуатации. Недостатки: хрупкость и ненадежность.

Изучив особенности конструкции различных видов, можно сделать вывод, что легче всего изготовить и смонтировать распашные гаражные ворота. Их производство не требует построения сложных чертежей, наличия профессиональных навыков и использования специализированного инструмента.

А как правильно сделать это своими руками, читайте ниже.

Полезные советы

На какие детали стоит обратить внимание при выборе подходящих гаражных ворот? Примите к сведению несколько важных советов

При покупке обязательно проверьте надёжность полимерного покрытия и узнайте, каким образом была проведена оцинковка элементов. Эти показатели влияют на долговечность ворот. Обычно оцинковка осуществляется методом порошкового термонапыления.
Требуйте только качественный полиуретановый наполнитель, если остановились на панелях

Это позволит им прослужить дольше, не расслаиваясь, и сохранить свои теплоизоляционные свойства.
Обратите внимание на стыки — там должен быть использован только качественный и износостойкий полимер.
Узнайте у продавца, укреплены ли панели металлическими пластинами, так как это обеспечивает дополнительную прочность.
Установите блокировочное устройство на торсионные пружины, чтобы ворота при поломке не упали на вас или на ваше авто.
Выбирайте материал, подходящий для вашего климата. В местности с повышенной влажностью или суровыми погодными условиями потребуется антикоррозионная защита. Спросите, как отреагирует конструкция на сильные морозы.
Уточните, осуществляется ли гарантийное обслуживание ваших ворот

Поинтересуйтесь, сколько продержится конструкция в случае взлома, чтобы знать, стоит ли устанавливать дополнительные засовы или замки.
Помните, что «замки — для честных», поэтому сигнализацию, видеонаблюдение и другие средства для охраны вашего гаражного имущества никто не отменял.
Электропривод автоматического открывания устанавливается как на виду, так и маскируется в полу. Учтите, что наибольшее расстояние, с которого срабатывает система автоматического открывания — это 50 метров. Привод потребляет от 240 Вт до 260 Вт и не нуждается в специальном обслуживании, но для него понадобится автоблокировка при попадании инородного тела под створки (или полотно). А с помощью пульта можно как открывать ворота, так и включать свет в гараже.
Учтите, что при покупке вам назовут цену за базовый комплект, состоящий из полотна, рамы, запоров и ручного привода, а все дополнительные аксессуары и элементы придётся оплачивать по отдельности.
Выбирая образец, убедитесь, что пальцы не защемляются стыками секций. У разных фирм профили сопряжения секций отличаются.

Размеры

Современные производители гаражных ворот предлагают огромное количество размерных разновидностей своих конструкций. Некоторые даже могут изготовить их на заказ. Сделать необходимые замеры в своем гараже вам не составит труда.

Существует также возможность сделать самостоятельный расчет, используя предварительные чертежи и схемы. Обязательно нужно учитывать специфику помещения, материал, из которого будут изготовлены ваши ворота, погодные условия, поджидающие их в различные времена года.

Профессионалы настаивают на том, что подъемные ворота можно устанавливать исключительно в прямоугольные проемы. Механизм подъема также невозможно сделать иначе, чем заложено в классических моделях.

Неплохой вариант – взять уже готовые стандартные чертежи подъемных гаражных ворот и подставить туда свои значения, чтобы не ошибиться. При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом

Особое внимание стоит уделить как самому полотну ворот, так и подъемному механизму

На чертеже подробно указано, какие замеры и где необходимо сделать.

Расшифровка довольно проста:

H – высота проема, в который будет устанавливаться рама ворот и сама конструкция

Очень важно понимать, что общая высота проема и максимальная высота машины, которая сможет въехать в гараж после установки ворот – две абсолютно разные вещи. Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок.

L – притолока или глубина гаража и b1, b2 – заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины

При этом L всегда больше.

B – ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны.

L – глубина гаража обязательно больше высоты всей конструкции ворот, иначе полотну попросту будет некуда «уходить».

Изготовление каркаса для створок

Размер этой детали должен отличаться от рамы гаражных ворот в меньшую сторону. Каркас требуется сделать так, чтобы он без труда попал в проём, а створки плотно легли на внешнюю часть рамы. Для изготовления каркаса для створок берут стальной уголок либо прямоугольный профиль. Но со стальным уголком работать более комфортно:

Отрезаем от материала 4 куска длиной, отличной от высоты рамы на 10 – 15 мм. Зазор обеспечивает лёгкость входа створок в проём. Учитывая количество створок, а их две, отделяем от уголка еще 4 горизонтальные части. Их размер высчитываем так: ширину рамы ворот делим на 2 и от полученной цифры вычитаем 30 – 35 мм.
Разложив отрезки на ровном месте, проверяем соответствие углов 90 градусам. Раскладка внутри сваренной рамы позволяет быстро увидеть погрешности.
Соединяем отрезки в цельный каркас и усиливаем конструкцию дополнительным горизонтальным куском – он не допустит перекоса полотен. Элемент располагаем в центре каркаса.
