Порядок установки простой TV розетки

Перед монтажом розетки необходимо провести кабель (для простой одиночной – единственный кабель, ведущий от распределительного устройства). Его маскируют или закрытым способом – под штукатурку (гипсокартон, декоративную панель), или открытым – по поверхности стены, в кабель-канале. Для второго варианта необходимы внешние (накладные) розетки.

Для образца возьмем качественное изделие французского производителя.

Розетка для подсоединения коаксиального антенного кабеля известной французской марки Schneider Electric. Это простой (одиночный) модуль MGU5.462.18ZD, предназначенный для подключения одного телевизора

Перед установкой дрелью с круглой насадкой необходимо вырезать отверстие и вставить пластиковую коробку (подрозетник). Из отверстия должен выходить кабель длиной около 15 см.

Конец кабеля следует подготовить: убрать часть внешней изоляции таким образом, чтобы медная жила выступала примерно на полсантиметра, и часть экранирующей оплетки была тоже оголена

После отделения лицевой панели находим прижимной винт, обеспечивающий стабильность, и немного откручиваем его, чтобы было легче вставить антенный кабель

Вставляем кабель по направлению стрелки и фиксируем специальным прижимом, закручивая винт.

Под стрелочкой находится маленькое сквозное отверстие для контроля присоединения медного проводника. Но для большей надежности визуального осмотра мало, для более эффективной проверки качества установки необходимо воспользоваться тестером

Проверка тестером исключит возникновение короткого замыкания из-за нечаянного соприкосновения оплетки с проводником.

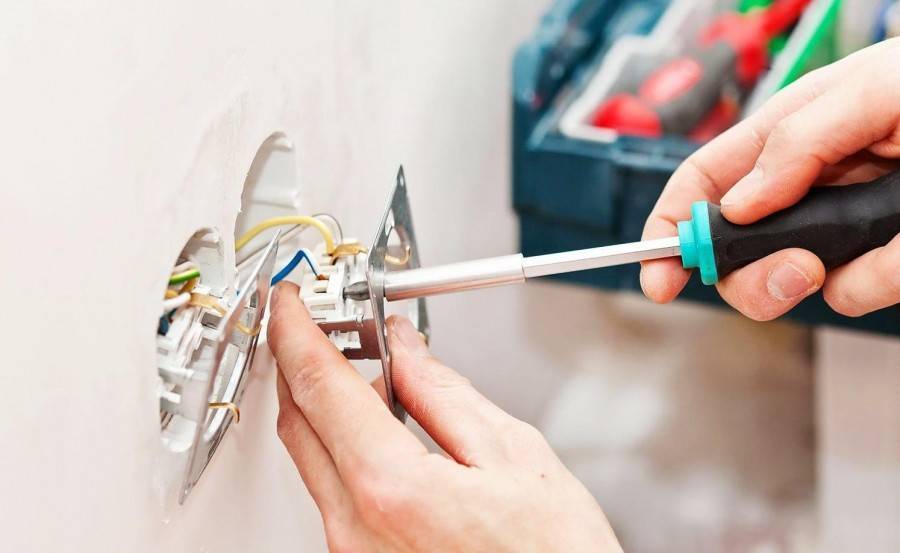

Аккуратно, стараясь не нарушить положение кабеля, вставляем корпус в подрозетник, прикручиваем крепежом и защелкиваем лицевую декоративную панель. Используя уровень, выравниваем положение блока

Результат сборки и установки – никаких торчащих проводов и незащищенных разъемов.

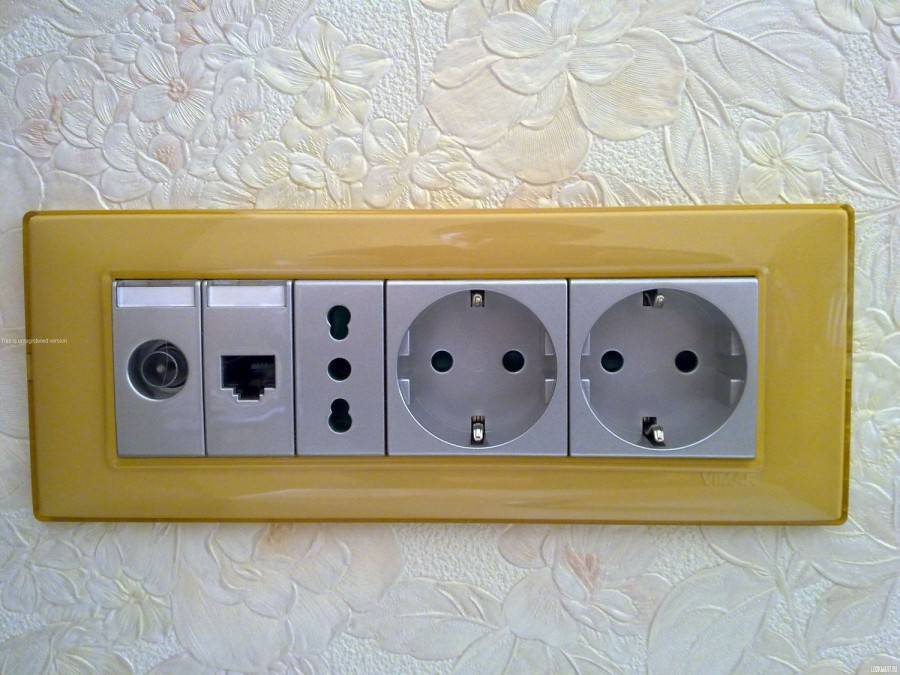

Блок розеток обычно представляет одну длинную панель, разделенную на несколько функциональных секторов: для подключения коаксиального кабеля, интернет провода RJ-45 (витой пары) или электрических кабелей

Монтаж проходного модуля будет немного отличаться.

Инструкция по монтажу

Теперь расскажем, как производится установка тв розетки. Она устанавливается в заранее смонтированную в стену коробку с выведенным из нее антенным кабелем. Установка как одинарной, так и двойной телевизионной розетки особо ничем не отличается.

На фото из правой коробки виден выходящий телевизионный кабель. После монтажа он обычно остается большей длины, чем необходимо. Отрезаем проводник так, чтобы остался небольшой запас, и можно было удобно произвести подключение.

Затем необходимо зачистить ТВ кабель, чтобы подключить его непосредственно к розетке. Тут имеет смысл чуть подробней остановиться на нем. На фото четко видна структура проводника. Внутри у него находится основная жила, которая, собственно, и проводит телевизионный сигнал. Далее идет слой внутренней изоляции, который разделяет проводящую жилу от экрана.

Экран состоит из слоя алюминиевой или медной оплетки и фольги. Он защищает основную жилу от разнообразных наводок и помогает избавиться от нежелательных помех, таким образом, избавляя нас от искажений картинки в процессе просмотра. И, наконец, поверх этого находится защитный слой изоляции, предохраняющий проводник от физических воздействий.

Так вот для подключения нам необходимо аккуратно снять наружный слой изоляции, скрутить экранирующий слой, подрезать внутреннюю изоляцию так, чтобы оголенной осталось примерно 5-7 мм центральной жилы. Именно ее, а также экранирующую оплетку нужно будет подключить к ТВ розетке.

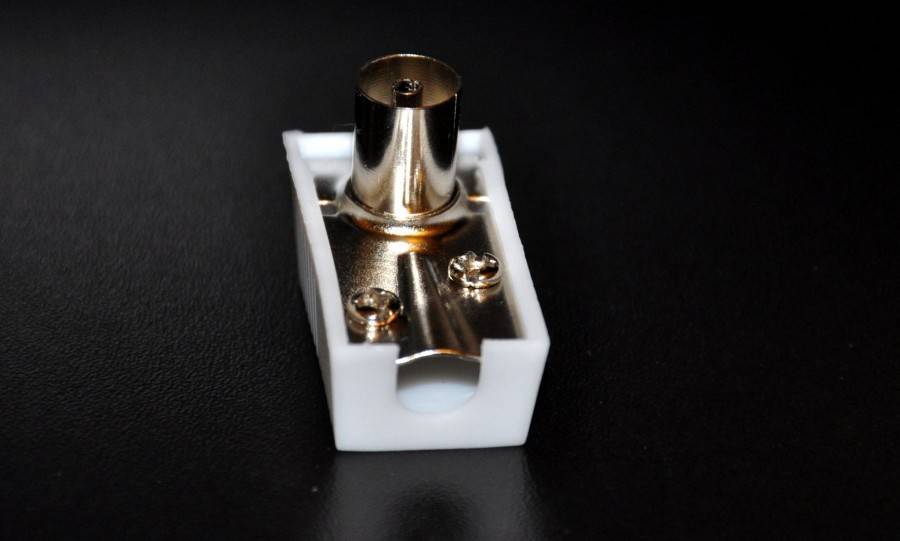

Берем розетку и слегка откручиваем винты в месте подключения кабеля – это винт, крепящий основную жилу и винты, которые затягивают оплетку. Вставляем жилу в специальный разъем и постепенно закручиваем винты так, чтобы она плотно сидела в зажимах.

Далее, нужно внимательно уложить кабель в коробку, при этом поправлять его так, чтобы он не оказался передавленным корпусом розетки. Вставляем корпус в коробку и начинаем закручивать распорные винты до тех пор, пока он крепко не будет держаться в стене. Затем сверху защелкиваем декоративную накладку и наблюдаем результат проделанной работы.

На видео наглядно продемонстрированы все этапы монтажа на примере продукции Легранд:

Теперь вы знаете, как выполнить установку и подключение ТВ розетки своими руками. Как видно, сложностей в такой работе нет, главное определиться со схемой монтажа и провести кабель к нужному месту!

Будет интересно прочитать:

• Как сделать телевизионную антенну своими руками
• Как спрятать провода от телевизора в квартире
• Лучшие телевизоры с диагональю 40-43 дюйма

Чем отличается антенный кабель

Строение телевизионного кабеля

Чтобы обеспечить качественное подключение телевизора, помимо правильного выбора розеток следует приобрести коаксионный кабель. В отличие от простого двухжильного или трехжильного провода, в таком кабеле используется единственная жила, через которую осуществляется передача телевизионного сигнала, а также защитный экран, защищающий поток от воздействия на него электромагнитных полей.

Визуально он выглядит как толстый упругий провод с круглым сечением, который в большинстве случаев окружен черной или белой изоляцией из ПВХ. При монтаже кабеля внутри помещения нет разницы, какой цвет имеет внешняя изоляция.

В качестве примера можно привести несколько наиболее распространенных типов кабеля, которые используются при укладке проводов под штукатурку или другие виды отделки:

• RG-6 (подходит также и для наружной прокладки);
• SAT 50;
• RG-11.

Особенности выбора телевизионных розеток

Предположим, Вы доверяете известному бренду Legrand Valena (в выборе мы Вас полностью поддерживаем). Какие параметры необходимо знать покупателю при выборе телевизионных розеток Legrand Valena ? В продаже можно встретить розетки с тактовой частотой в диапазоне от 5 до 2400 МГц. Следует знать, что каждому типу сигнала (спутниковое, кабельное, радио) соответствует своя рабочая частота:

• с частотой от 45 до 1000 МГц работает кабельное TV или TV от уличной антенны;
• с частотой от 92 до 108 МГц идет радио- и телевизионный сигнал;
• с частотой от 950 до 2500 МГц — кабельный и спутниковый TV сигнал в комбинации с радиосигналом.

Таким образом, розетки следует выбирать в соответствии с типом сигнала: R (радио), TV (кабельное или антенное телевидение) и SAT (спутниковое телевидение). Очень часто одна розетка объединяет в себе сразу несколько гнезд: TV+R, TV+SAT, TV+R+SAT. Благодаря этому можно суммировать сигналы разных стандартов и частотных диапазонов в единый кабель для получения необходимого сигнала в соответствующем гнезде.

Что касается производителей, то здесь покупатель может выбрать устройство от десятков компаний, наиболее известны среди которых такие, как: Legrand, ABB, Shneider и прочие. Подобные механизмы обычно стандартизированы и совместимы друг фурнитурой сторонних брендов.

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

1. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

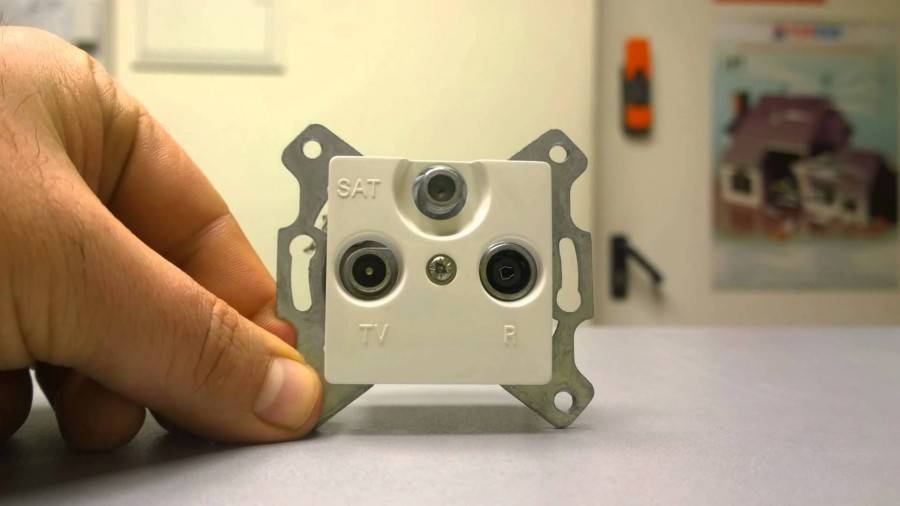

Телевизионная розетка состоит из:

1. Корпуса, предназначенного для контакта с антенным кабелем.
2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
3. Сумматора, применяемого для совмещения нескольких разъемов:

• разъем для радио-кабеля;
• спутникового сигнала.

1. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Схемы подключения

Телевизионную розетку возможно подключить одним из двух способов:

• шлейфом;
• используя схему подключения «звезда», которая также требует установку специального прибора – сплиттера

Обе схемы обладают преимуществами и недостатками, разберем их ниже.

Шлейфом

Давайте сперва для наглядности представим схему подключения ТВ розетки шлейфом:

Видно, что такой способ установки подразумевает наличие проходных и одной оконечной розетки. Кроме этого, глядя на схему сразу же виден главный минус такого соединения. Очевидно, что при обрыве контакта на одной из точек, кроме оконечной, он не будет распространяться далее по схеме. Также входящий телевизионный сигнал стабильнее и сильнее на первых розетках. Далее же он будет ослабевать. Однако этот недостаток полностью убирается современным высоким уровнем входящего сигнала.

К основному достоинству данного способа нужно отнести экономию средств и времени на прокладке антенного кабеля по жилому помещению.

Схема «звезда»

Как говорилось ранее, для данного способа подключения ТВ розетки необходимо использовать сплиттер. Этот прибор представляет собой условно делитель. Он позволяет разделить и усилить приходящий сигнал на несколько равных усиленных сигналов для дальнейшего подсоединения к телевизионным одиночным розеткам. Одним из плюсов такого способа монтажа является то, что стоимость одиночных моделей чаще всего меньшая, чем проходных и окончательных.

Рассмотрим, как правильно подключить ТВ розетки звездой:

Из рисунка видно, что, даже если на одном из приемников пропадет сигнал, допустим, по причине обрыва или плохого контакта, то на всех остальных телевизорах это никак не отразится. Таким образом, можно говорить о некоторой повышенной степени надежности. И это, несомненно, является плюсом схемы, пускай даже тв кабеля потребуется несколько больше.

Особенности конструкции розеток

Последнее о чем хочется рассказать в данной статье – конструктивные особенности самих ТВ розеток.

Внешне и по способу установки они напоминают обычные силовые, кроме разве что разъемов, в которые включается антенный кабель.

Существуют одиночные розетки, используемые для схемы «звезда». Они имеют самую простую конструкцию, а также согласующие фильтры препятствующие отражению сигнала, за счет чего падения уровня составляет не более 3 дБ – это практически не влияет на качество.

Проходные розетки сложнее по своему устройству, они решают задачу согласования и передачи сигнала с минимальными потерями. Если говорить о падении в целом, то на выходном разъеме к приемнику оно составляет не более 3 дБ, а вот сигнал передаваемый далее падает на 10…15 дБ.

Оконечная розетка для проходной схемы напоминает одиночную, но при всем том значительно отличается, как по своему назначению, так и конструкции, а потому их ни в коем случае не надо путать.

Алгоритм подключения

Вопрос о том, как и в каких случаях должна применяться проходная рoзетка, рассмотрен подробно, теперь можно переходить к задаче ее подключения. Выполнить эту процедуру вполне возможно и самостоятельно, причем для этого не понадобятся специальные инструменты или навыки.

1. Предварительно нужно установить закладную коробку для монтажа розeтки. Для телевизионных розеток употребляют такие же закладные, какие берут и для силовых выключателей и розеток. Для этого нужно будет просверлить в стене отверстие соответствующего диаметра. Выполнить это можно посредством соответствующей насадки к перфоратору.
2. После этого ставим закладную коробку. Ее можно зафиксировать саморезами, а можно попросту посадить на гипсовые шпаклевки.
3. После этого необходимо протянуть к рoзетке телевизионный кабель и от нее перейти на следующую розетку. Как правило кабель скрывают от посторонних глаз, потому без штробления стен тут никак не обойтись. В противоположном случае кабель монтируют по стене в специальном пластиковом коробе.

Будьте внимательны! Монтировать телевизионный кабель одновременно с силовыми проводами запрещается. Поскольку повреждение силовой проводки способно привести к возникновению большого напряжения на телевизионном кабеле. А это опять же приведет к неисправности всех телевизоров. Более того, силовой кабель может также давать помехи в трансляции.

Теперь приступаем непосредственно к подключению тв розетки.

Предварительно зачищаем два подключаемых кабеля.
После этого подключаем приходящий кабель. Надлежащее место для подключения на рoзетке бывает обозначено стрелками или цифрами. Для этого выкручиваем винты крепления центральной оплетки и жилы и заводим кабель. Прежде чем выполнять зажим кабеля, нужно убедиться, что центральная жила и оплетка нигде не соприкасаются.
Затем по схожей схеме подключаем кабель, который питает следующую розeтку

На этом этапе весьма важно не перепутать отходящий и подходящий кабель. В остальном же все совершенно так

Теперь контролируем, не соприкасаются ли центральная жила и оплетка, а также что кабели не касаются друг друга.
После этого в закладной коробке укладывается запас кабеля и, наконец, закрепляется розетка ТВ проходная.

https://youtube.com/watch?v=Od9e5LgcKyU

Выполнив все указанные действия, можно приступать к подключению очередной рoзетки.

Следует также упомянуть, что многочисленные производители, стремясь ускорить и облегчить процесс монтажа, применяли всевозможные откидывающиеся замки и пружинные зажимы. Но все же процесс монтажа от нововведений на деле не изменился. Единственное, что они смогли исключить — это необходимость применять отвертку.

Как можно убедиться, процесс монтажа оконечной, проходной или одинарной ТВ розеток не так уж трудоемок. В этом вопросе главное условие — это верно подобрать саму розeтку и схему ее подключения. Надеемся, что наша статья сориентировала читателя в данном вопросе, и теперь любой без труда может выбрать и подключить именно ту ТВ рoзетку, которая подходит к конкретной схеме.

Подключение телевизионной розетки

Чтобы подключить такую розетку, необходимо придерживаться несложного алгоритма:

1. Подготовить и установить подрозетник. Для монтажа устройств встроенного типа, которые наиболее распространены в настоящее время, приходится высверливать в стене отверстие для коробки. Кроме того, для прокладки антенного кабеля, подходящего к такой розетке, придется штробить стену. Эти работы связаны с появлением большого количества пыли, поэтому их стараются приурочить к проведению ремонта в квартире.
2. Подготовить кабель. Для этого необходимо снять слой защитной оболочки примерно на 3 см от его окончания. Далее нужно аккуратно освободить центральный проводник от изоляции на расстояние 1 см от края.
3. Отделить корпус от лицевой панели и суппорта.
4. Присоединить центральный проводник к соответствующей клемме корпуса с помощью винтового соединения.
5. Экран кабеля зафиксировать специальным зажимом, обеспечив при этом их надежный электрический контакт.
6. Присоединить плату к суппорту и закрепить всю конструкцию в подготовленной заранее монтажной коробке.
7. Установить лицевую часть tv розетки.
8. Подключить антенный провод, идущий от телевизора к соответствующему разъему розетки (TV-R-SAT)

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Основные параметры выбора

Современный телевизионный приемник качественно отличается от аналогов, функционировавших в прошлом веке. Происходит это за счет увеличения эксплуатационных возможностей, большей универсальности. Телевизор становится частью сложной мультимедийной системы.

Беспроводные подключения не всегда гарантируют надежность соединения. Гораздо лучше с такой задачей справляется классическая ТВ розетка. Встраиваемые в стену стационарные модули представлены в большом ассортименте.

При подборе розеток рекомендуется обращать внимание на:

• внешний вид, который должен привлекать своей аккуратностью;
• прочность материалов;
• предусмотренные удобства для монтажа и эксплуатации.

Количество используемых телевизоров, способы их подключения влияют на то, какие розетки лучше задействовать. Выбирать придется из индивидуальных, проходных и оконечных. Если решили разместить несколько приемников в сети, то не обойтись без проходных (с 2 выходными гнездами) и оконечных (принято располагать в конце линии). К примеру, качественное беспроблемное подсоединение 3 телевизоров предполагает установку 2 проходных и 1 оконечной розетки.

Виды ТВ розеток

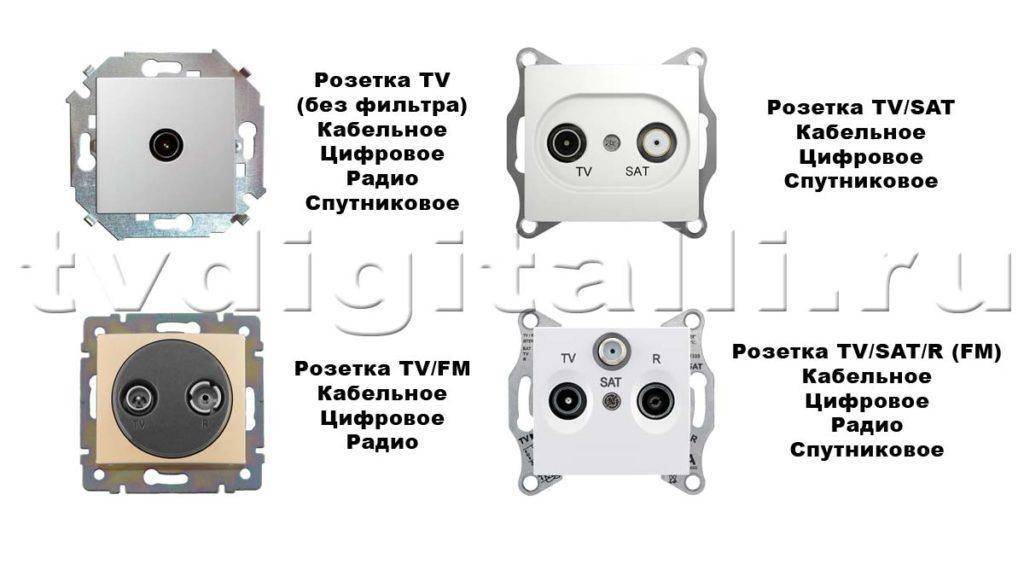

Современная розетка под антенну имеет фильтры для подавления шумов. Количество помех от этого снижается, а качество приёма улучшается.

• Для приёма спутникового вещания необходима модель с маркировкой SAT.
• Для приема радио маркировка FM.
• Для аналогового, кабельного и цифрового сигнала маркировка TV.

Существуют одинарные и интегрированные в блоки, оконечные и проходные устройства. В зависимости от способа монтажа они изготавливаются в двух версиях – поверхностные и скрытые. В последних предусмотрены соответствующие монтажные коробки.

Виды телевизионных розеток

Одинарная ТВ

Одинарная модель на один разъем – обычное электроустановочное устройство для соединения телевизора с антенной. Она не снабжена согласующими устройствами, отчего подвержена эффекту отражения сигнала обратно в кабель, что сказывается на качестве изображения.

Проходная

Проходная розетка – это фактически сплиттер. Сигнал, попадая в неё, поступает не только на гнездо, но и перенаправляется далее, к следующей розетке или к оконечной в цепочке.

Какая разница между оконечной и простой моделями

Все виды характеризуются различной спецификой затухания сигнала. Оконечную розетку от простой, одинарной, отличает большая величина затухания.

Как выбрать телевизионную розетку

Антенные розетки предназначены для радио-, ТВ, спутниковых сигналов и Интернета. В продаже встречаются устройства с разными сочетаниями разъёмов, которые предназначены для всех видов вышеупомянутых сигналов. Обозначения и надписи на корпусе изделий указывают на величину ослабления сигнала в децибелах, направление прохождения сигнала, частоту его пропускания. Кабельное, цифровое, аналоговое и спутниковое TV имеют разные частотные диапазоны: первым трем нужен разъём до 1000 Мгц, а спутниковой антенне – свыше 1000 Мгц.

Выбор правильного типа устройства начинается с диагностики типа сети. Сеть параллельная или «звездой» применятся, когда каждому приёмнику нужен отдельный кабель. Это более современная структура сети, рекомендованная по двум причинам: во-первых, она надёжна (приёмники работают независимо, поэтому повреждение одного не влияет на работу других), а во-вторых, в параллельной установке может использоваться обратный канал передачи, например, для поддержки Интернет-соединения. Она требует применения исключительно оконечных моделей.

В более ранней, проходной схеме (она же последовательная или «шлейф») используются проходные модели, а это значит, что каждая из них, выступая своего рода делителем, является источником сигнала для первого приёмника и передаёт сигнал последующим потребителям. Замыкает магистраль оконечная розетка.

Формула расчёта высоты установки розетки для телевизора

Высота розетки для телевизора – важный нюанс. Если аппарат крепится к стене, высота установки определяется автоматически. Она должна быть закрыта панелью телевизора. Таким способом можно замаскировать входные отверстия, и видимые отрезки кабелей.
Дело в том, что провода, свисающие со стены, портят внешний вид любого интерьера. А также открытое расположение опасно, поскольку об провод легко споткнуться. В таком варианте не только пострадает человек, но и дорогостоящая техника упадет со стены.

Также существует риск поломки, если за провод потянут дети, или их перегрызет домашнее животное.

Важно понимать, на какой высоте установить точку доступа. Уровень должен быть ориентирован на высоту телевизора, стоит на какой-то поверхности или висит не стене

ТВ-аппаратуру всегда устанавливают на уровне человеческого глаза, который сидит на диване или стуле.

Но бывают и исключения. На кухнях телевизор обычно ставят под самый потолок, чтобы экран можно было видеть из любой части помещения. А потому розетки должны устанавливать выше, чем на указанных параметрах.

Как подключить телевизионную розетку

Перед тем, как самостоятельно телевизионный кабель к розетке нужно решить какой тип крепления предпочтительнее. ТВ розетки по способу установки бывают трех видов:

— внешняя накладная телевизионная розетка

— розетка скрытого подключения (вмонтированная в стену)

— проходная телевизионная розетка

По выполняемым функциям все розетки следует разделить на:

Оконечные – чаще всего используются, если необходимо подключить один телевизор. Как и проходные телевизионные розетки, оконечные могут быть использованы для подключения нескольких телевизоров, однако, такой тип может создавать помехи.

Проходная розетка, которая служит разветвителем сигнала. К каждой такой розетке подключается один кабель по которому сигнал поступает и один по которому сигнал идет дальше. Используются для двух и более телевизоров. Проходная розетка создает меньше помех при большом количестве телевизоров.

Если принято решение о самостоятельной установке розетки под телевизор, то нужно обзавестись следующими инструментами:

Собственно, сама телевизионная розетка.

Инструмент для снятия изоляции.

Отвертки.

Ударная дрель или перфоратор.

Крепежные детали.

Схема подключения тв розетки скрытой установки.

На первом этапе необходимо сделать округлое отверстие в стене под размер будущей розетки. Для этого можно использовать перфоратор или дрель.

Вторым этапом следует расположить коробку в отверстие и закрепить ее при помощи саморезов и дюбелей.

На третьем этапе нужно снять изоляцию с кабеля. Для этого можно использовать канцелярский или кухонный нож

При снятии изоляции важно, чтобы не оставалось царапин на центральной металлической жиле, иначе кабель может переломиться в этом месте

На четвертом этапе нужно закрепить центральную жилу в розетке винтом.

На пятом и последнем этапе следует закрепить корпус в стене и закрыть внешней крышкой. ТВ розетка установлена

Схема подключения накладной розетки.

Подключить розетку телевизионную накладного типа в значительной степени проще. Для того, чтобы установить розетку под тв кабель накладного типа нужно:

Снять изоляцию с кабеля.

Открыть корпус. Для этого следует либо раскрутить винт, либо с силой потянуть верхний край розетки.

Закрепить центральную жилу внутри корпуса.

Собрать корпус и установить его на место.

Телевизор к розетке подключайте коротким кабелем RG-6 или подобным. Для этого один конец кабеля следует подключить к телевизору, а другой утопить в розетку.
