Монтаж проводки

После того как стены были размечены, а расчеты проведены, нужно максимально точно подготовить места для светильников, выключателей и розеток. Далее, в зависимости от вида отделки, возможны несколько вариантов, как поместить провода в стене:

Между декоративным покрытием и стенкой имеется пустота.
Между покрытием и стеной кабель провести трудно из-за небольшого зазора.
Панели отсутствуют.

Первый вариант предполагает наличие пустот, в которых размещаются провода в гофрированном рукаве, проведенные через просверленные отверстия в вертикальных профилях.

Второй вариант предполагает штробирование стен непосредственно с укладкой кабеля в рукаве в штробу и фиксацией его специальными скобами.

В третьем случае так же, как и во втором, создаются полости, однако они должны быть такой глубины, чтобы проводка в гофрированном рукаве полностью поместилась там. После чего штробы следует замазать алебастровым раствором и выровнять.

Требования, прописанные в официальных документах

Повышенная влажность – важное условие, которое нужно учитывать при монтаже проводки в ванной комнате

Главные правила по проведению проводки в ванную комнату прописаны в ГОСТ Р 50581.7.701-2013. Документ носит название «электроустановки низковольтные. Часть 7-701.». Из него можно выделить ряд основных требований, которые нужно знать при монтаже.

В первую очередь, мастер должен понимать, что в ванной комнате пространство делится на зоны электробезопасности. Их всего 4:

0 – места, где расположена вода. Это ванна, раковина, душевая кабина и другие источники жидкости.
1 – зона вокруг 0. К ним относятся стены рядом с ванной, раковиной и другими источниками воды.
2 – на отдалении 60 см от края ванной.
3 – условно безопасная зона вне трех предыдущих.

Зоны в ванной комнате

Также существуют требования ПУЭ, согласно которым:

Допустима открытая и скрытая проводка. Изоляция кабеля должна выдерживать температуры от 170° С.
В зонах от 0 до 3 ставится оборудование с различным классом защиты IPxx. Выбрать соответствующий можно по специальным таблицам. Для 0 зоны IPx7, для 1 IPx5, для 2 IPx4, для 3 IPx1. При этом только в третьей зоне допустима установка устройств управления, соединительных коробок и распределительных приборов.
Запрет установки розеток в душевых. Их можно ставить только в зоне 3, при этом розетка должна подключаться через распределительный трансформатор или защищаться УЗО.

Требования к розеткам, осветительной группе и выключателям

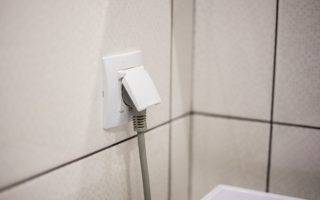

Розетка для ванной с защитной шторкой

К выключателям, розеткам и осветительным устройствам также предъявляются определенные требования.

Максимальное напряжение питания светильников в душевой кабине или ванной не должно превышать 12 В. Рекомендуется использовать именно такие устройства со сверхнизким напряжением для дополнительной безопасности.
Класс защиты розеток и переключателей не должен быть ниже IPx4.
Корпусы электрических приборов, стояки, ванна, шина заземления должны объединиться в общую систему выравнивания уровня потенциалов.
Ванная запитывается через отдельный автомат или УЗО.
Провода укладываются в гофротрубу.
Розетки и регуляторы света ставятся не ближе 0,7 м от ванной, труб, раковин и на высоте не ниже 0,9 м от пола.

Наружные электропроводки

2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).

Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.

2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части — не менее 3,5 м.

2.1.77. Расстояния между проводами должно быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63-2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.

2.1.79. Вводы в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания.

Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).

Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т. п.) должно быть не менее 0,2 м.

Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.

Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т. п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.

Опубликовано:
29.01.2019
Обновлено: 29.01.2019

Безопасность и заземление

Безопасность и функциональность — требования, предъявляемые к любой проводке. Заземление обязательно на всех розетках, стационарном электрооборудовании. Кроме того, подключают уравнивание потенциалов. Раньше, когда использовалась двухжильная проводка, требовалось выводить на щиток отдельный заземляющий провод. Сейчас кабели трехжильные, все приборы сразу подключаются к заземлению.

В частном доме позаботиться о заземлении следует самостоятельно. В землю глубоко забивают 3 металлических уголка или отрезка арматуры. Между собой элементы соединяют при помощи сварки. Контур подсоединяют к распределительному щитку стальным проводом на болтах с шайбами.

Применение УЗО

Устройства защитного отключения обязательны для проводки в ванной. Они разрывают цепь питания, если появляются пробои изоляции. Устанавливают на входе в щитке. Номинал общего УЗО для групповой линии — 30 мА.

Безопасность повышают персональные устройства, установленные для каждой силовой линии, ведущей к розеткам, электрооборудованию. Они должны реагировать на ток 10 мА.

Автоматические выключатели

От перегрузки или короткого замыкания цепь и приборы защищают автоматические выключатели. Чтобы они выполнили свое назначение, следует правильно подобрать мощность. Ее рассчитывают по формуле I=P/U, где I — номинальный ток, P — мощность всех приборов, U — сетевое напряжение.

В щитке может стоять общий для ванной автоматический выключатель. Лучше смонтировать приборы для каждой группы потребителей: отдельно на освещение, розетки, бойлер, полотенцесушитель, стиральную машину.

Рекомендуемый номинал автомата при нагрузке:

до 0,2 кВт — 1 А;
1,3 кВт — 6 А;
2,2 кВт — 10 А;
3,5 кВт — 16 А;
5,5 кВт — 25 А.

Подключение проводят только после проверки правильности монтажа.

Разберемся с главной заземляющей шиной

По новым правилам, в распределительном щите устанавливается главная заземляющая шина. Это группа контактов из меди или стали, от которых расходятся провода заземления. Один прикручен к корпусу щитка, остальные идут от приборов. В старых домах шина может отсутствовать, проводка выполнена двухжильным кабелем. Ее меняют на трехжильную, устанавливают в щитке шину. К ней подключают рабочий ноль и заземляющую жилу. Для каждого проводника выбирают отдельный контакт.

Если проигнорировать это правило, можно получить электрический удар, прикоснувшись к нескольким предметам одновременно в момент утечки тока.

Безопасные розетки

Розетки должны иметь отдельную от освещения защитную автоматику: разделительный трансформатор или УЗО. Номинальный ток УЗО такой же или немного больше, чем у автоматического выключателя, иначе не сработает. Силовые потребители (бойлер, стиральная машина) подключаются к отдельным розеткам. Располагают только в зоне № 3, класс защиты от IP44, обязательна брызгозащитная крышка и заземление. Расстояние от пола 90 см.

Стоит ли использовать распаечные коробки

Современная технология монтажа электропроводки предполагает полный отказ от распаечных коробок. Отдельные кабели идут от вводного щитка к каждому потребителю. Старый способ имеет недостатки. Соединенные скручиванием, клеммниками провода в распаечной коробке греются, разрушается изоляция. Если использовать такой вариант для ванной, то только снаружи, внутри монтаж запрещается.

Электропроводки в чердачных помещениях

2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок:

открытая;
проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов — на любой высоте;
незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий — только на изоляторах) — на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;
скрытая: в стенах и перекрытиях из несгораемых материалов — на любой высоте.

2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами.

Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями — при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями — при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.

2.1.72. Электропроводка в чердачных помещениях, выполненная с применением стальных труб, должна отвечать также требованиям, приведенным в 2.1.63-2.1.65.

2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).

2.1.74. Коммутационные аппараты в цепях светильников и других электроприемников, установленных непосредственно в чердачных помещениях, должны быть установлены вне этих помещений.

Порядок выполнения работ

Правильное планирование работ помогает сделать монтаж быстро и правильно. Он включает подготовительный этап, сам монтаж и проверку качества.

Перечень необходимых инструментов и материалов

Подготовить все материалы поможет монтажная схема. По ней рассчитывают, сколько и каких понадобится розеток, выключателей, светильников, УЗО, автоматических выключателей. Светильники и розетки влагозащищенные, IP44 и более. Светильники лучше выбрать точечные, работающие от 12 В.

Измеряют длину участков электрической цепи, покупают проводку. Ее сечение зависит от того, какой потребитель запитан. Кабель только трехжильный с водостойкой изоляцией, желательно медный. Гофра, рукава приобретаются, если есть необходимость. Для уравнивания потенциалов понадобится медный провод и наконечники для подсоединения.

Чтобы установить розетки, пользуются дрелью с коронкой. Для монтажа понадобится нож, плоскогубцы, отвертки, изолента.

Демонтаж старой проводки

Если в квартире старая проводка, ее удаляют, чтобы избежать частых выбиваний автоматов, перегревов и возгораний. Не годится двухжильная алюминиевая.

Если прошло 20 и больше лет после прокладки, ей трудно питать современные приборы: недостаточное сечение, ослаблена скрутка.

Прокладка кабеля

Пользуясь схемой, на стены наносят строго горизонтальные и вертикальные линии, указывающие маршрут проводки. Если между панелями и стеной, натяжным потолком есть пустоты, кабель заводят через отверстия, помещают в гофру или обходятся без нее. Если зазор маленький или панелей нет, проводят штробление стен.

Полости прорезают по ширине и в глубину на величину, достаточную для размещения проводки. Если планируется использовать гофру, учитывают ее габариты. Расстояние между каждой канавкой не меньше 10 см.

Проводку заводят от наружных распределительных устройств до приборов. Каждая линия состоит из цельного куска со сплошной изоляцией.

Монтаж розеток, выключателей и светильников

Под розетки и выключатели делают углубления, пользуясь дрелью с коронкой. В отверстия устанавливают подрозетники, фиксируют гипсовым раствором. Через 5-10 минут заводят концы проводников, очищенные от изоляции. Устанавливают сердцевины розеток и выключателей. Светильники чаще всего закрепляют на дюбелях.

К контактам подсоединяют провода. Они разного цвета:

фазный коричневый или красный;
нулевой синий;
заземляющий желто-зеленый.

К выключателям на размыкание подводят фазу. У розеток и светильников справа фазная клемма, слева — нулевая, посредине — заземляющая.

Проверка качества монтажа

Готовую проводку не сразу подключают к сети. Сначала тестером проверяют линии на короткое замыкание. Если монтаж правильный, приступают к декоративной отделке стен, затем можно включать питание.

Скрытность

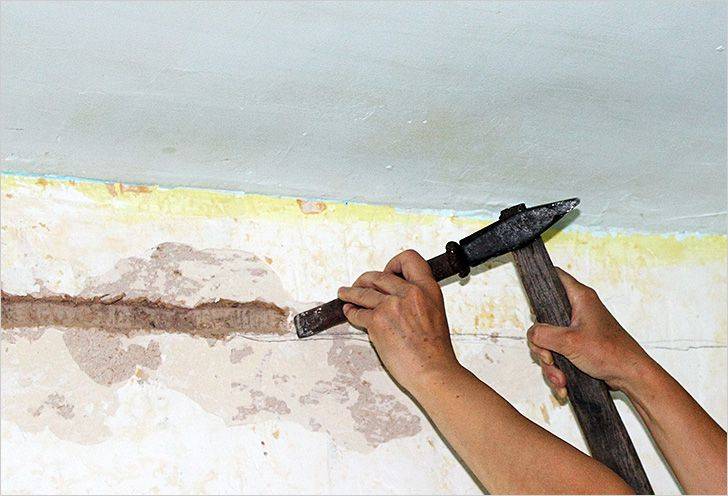

Штробление стены под проводку

В отличие от других жилых помещений, где допускается так называемая открытая прокладка электрической проводки, в ванной она должна монтироваться обязательно скрытно. При этом вы можете прокладывать ее за потолком, за декоративными стенными панелями или непосредственно в полу, то есть под слоем напольного покрытия.

Порядок скрытой прокладки проводки за подвесным потолком общеизвестен: сначала непосредственно по потолочному перекрытию прокладывается кабель до места его подсоединения к светильнику, а затем поверх него монтируется само декоративное покрытие (с заранее подготовленным для вывода проводов отверстием).

В случае размещения проводки в стене (при необходимости проложить ее до розетки, например) возможны следующие варианты:

между пластинами декоративного покрытия и основной стеной имеется зазор, позволяющий свободно разместить в нем электрический кабель;
указанный зазор очень мал, так что кабель проводки помещается в нем с трудом;
покрытие в виде декоративных панелей на стенах отсутствует полностью.

Закрепление проводки в штробе

В первом случае, перед тем как сделать проводку – вам придется разобрать настенное покрытие, после чего непосредственно на поверхности стены с помощью специальных скобок крепится сам кабель. По завершении его прокладки панели устанавливаются обратно; при этом в нужном месте оформляется отверстие под выводимые наружу провода.

При небольшом зазоре между стеной и декоративными панелями вам придется после их демонтажа на участке прокладки проводки подготовить в стене небольшую бороздку, называемую штробой. Затем в эту штробу укладывается кабель, закрепляемый по месту с помощью тех же скобок, после чего демонтированное ранее декоративное покрытие полностью восстанавливается.

Заделывание проводов гипсом

Точно такую же борозду вам придется подготовить и в случае отсутствия декоративного покрытия на стенах ванной комнаты. Но в данной ситуации штроба делается на глубину, достаточную для того, чтобы полностью скрыть в нем укладываемую проводку вместе с гофрированной трубкой, необходимой для защиты проводов от повреждения. По завершении укладки в штробу трубки, с размещенным в ней кабелем необходимо зафиксировать ее быстросхватывающимся гипсовым раствором, после чего указанный участок стены тщательно выравнивается и полностью восстанавливается до прежнего состояния.

Штроба в полу

Что касается техники обустройства трассы скрытой проводки по полу – она заключается в разборке напольного покрытии и в подготовке в черновом основании канавки-штробы под укладываемый кабель (на глубину гофрированного рукава, в который он должен быть предварительно помещен). По завершении всех необходимых монтажных операций, включая фиксацию гофры и заливку поверх нее стяжки, напольное покрытие полностью восстанавливается до первоначального состояния.

Меры безопастности

По современным стандартам и нормам проводка должна содержать 3 жилы – фазу, ноль и землю. В старых домах заземляющий кабель может отсутствовать, поэтому следует обновить электропроводку во всей квартире.

Вместе с УЗО также ставятся автоматические выключатели, которые прерывают подачу тока при перегрузках и коротком замыкании. На освещение ставятся автоматы на 10 А, на мощные устройства – до 25 А. Автоматы как и УЗО монтируются в распределительном щитке. Пользоваться этими устройствами должны научиться все жильцы квартиры, чтобы в случае аварийной ситуации спасти жизнь и имущество.

Монтаж электропроводки в ванной должен отвечать нескольким конкретным требованиям.

Необходимые условия

Можно не тревожиться о безопасности, когда:

электропроводка в ванной комнате проведена скрытым методом;
все электроприборы заземлены;
в ванной нет распределительных электрощитков и выключателей;
электропроводка в ванной содержит установленное УЗО;
электророзетки обладают уровнем защиты от проникновения воды не ниже, чем IPX 4;
электророзетки смонтированы на дистанции не менее 60 сантиметров от источников влаги;
все совмещения и подключения электропроводов осуществлялись за пределами комнаты, без применения клемм,
в ванной, где размещаются мощные электроприборы (в частности, бойлер или стиральная аппарат), смонтирован автовыключатель.

Заземление

Особенное внимание необходимо уделять заземлению. Если здание было возведено в 21 веке, то этот нюанс, как привило, был учтен инженерами

Если же вы живете в устаревшем доме, то о заземлении электроприборов нужно побеспокоиться самостоятельно. Делается это достаточно просто — через электрощиток, который расположен на лестничной клетке.

Некоторые осуществляют заземление приборов довольно опасным методом — через батареи или канализационный стояк. Подобное необдуманное решение опасно для жизни, ведь неизвестно, в каком состоянии пребывают трубы за пределами квартиры. Разводка электропроводки в ванной — это именно тот случай, когда лучше все делать проверенным способом, а не искать своеобразных решений.

Электропроводка, прокладываемая в ванной комнате должна соответствовать нескольким важным требованиям. Вы можете не беспокоиться о безопасности, если:

электрические провода проведены скрытым способом;
на электропроводку установлено УЗО;
все электрические приборы заземлены;
в ванной комнате нет выключателей и распределительных щитков;
розетки имеют класс защиты от попадания влаги не ниже IPX4;
розетки установлены на расстоянии не меньше 60 см от источников воды;
все соединения и подключения электрических проводов выполнялись за пределами помещения, без использования клемм,
в ванной комнате, в которой находятся мощные электрические приборы (например, стиральная машина или бойлер), установлен автоматический выключатель.

Некоторые заземляют оборудование весьма рискованным способом – через батареи или стояк канализации. Такое непродуманное решение может стоить жизни, ведь мы не знаем, в каком состоянии находятся трубы за пределами нашей квартиры. Монтаж электропроводки – это именно тот случай, когда лучше идти проверенным путем, а не искать оригинальных решений.

Общие требования. Электроснабжение

7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S.

При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

7.1.14. Внешнее электроснабжение зданий должно удовлетворять требованиям гл.1.2.

7.1.15. В спальных корпусах различных учреждений, в школьных и других учебных заведениях и т.п. сооружение встроенных и пристроенных подстанций не допускается.

В жилых зданиях в исключительных случаях допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов по согласованию с органами государственного надзора, при этом в полном объеме должны быть выполнены санитарные требования по ограничению уровня шума и вибрации в соответствии с действующими стандартами.

Устройство и размещение встроенных, пристроенных и отдельно стоящих подстанций должно выполняться в соответствии с требованиями глав разд. 4.

7.1.16. Питание силовых и осветительных электроприемников рекомендуется выполнять от одних и тех же трансформаторов.

7.1.17. Расположение и компоновка трансформаторных подстанций должны предусматривать возможность круглосуточного беспрепятственного доступа в них персонала энергоснабжающей организации.

7.1.18. Питание освещения безопасности и эвакуационного освещения должно выполняться согласно требованиям гл. 6.1 и 6.2, а также СНиП 23-05-95 «Естественное и искусственное освещение».

7.1.19. При наличии в здании лифтов, предназначенных также для транспортирования пожарных подразделений, должно быть обеспечено их питание в соответствии с требованиями гл. 7.4.

7.1.20. Электрические сети зданий должны быть рассчитаны на питание освещения рекламного, витрин, фасадов, иллюминационного, наружного, противопожарных устройств, систем диспетчеризации, локальных телевизионных сетей, световых указателей пожарных гидрантов, знаков безопасности, звонковой и другой сигнализации, огней светового ограждения и др., в соответствии с заданием на проектирование.

7.1.21. При питании однофазных потребителей зданий от многофазной распределительной сети допускается для разных групп однофазных потребителей иметь общие N и РЕ проводники (пятипроводная сеть), проложенные непосредственно от ВРУ, объединение N и РЕ проводников (четырехпроводная сеть с PEN проводником) не допускается.

При питании однофазных потребителей от многофазной питающей сети ответвлениями от воздушных линий, когда PEN проводник воздушной линии является общим для групп однофазных потребителей, питающихся от разных фаз, рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN проводника. Отключение должно производиться на вводе в здание, например воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники.

При выборе аппаратов и приборов, устанавливаемых на вводе, предпочтение, при прочих равных условиях, должно отдаваться аппаратам и приборам, сохраняющим работоспособность при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN или N проводника, при этом их коммутационные и другие рабочие характеристики могут не выполняться.

Во всех случаях в цепях РЕ и PEN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы.

Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители.

Необходимые материалы

Следующий этап – это подбор материалов и оборудования. Составляем список покупок (количество комплектующих будет зависеть от габаритов ванной комнаты и от числа электрических приборов, установленных в помещении):

Силовой трехжильный кабель из меди. Для различного оборудования сечение проводков должно быть разным. Так, для подключения бытовой техники необходим кабель с сечением проводков 4 мм.кв., для розеток – 2,5 мм.кв., а для осветительных приборов – 15 мм.кв. Специалисты рекомендуют остановить выбор на импортном кабеле NYM или на отечественном ВВГнг;

Набор дюбель-хомутов. Эти крепления используются для монтажа электрических проводов к стене;

Розетки и выключатели

При покупке обратите особенное внимание на их характеристики: они должны обладать соответствующим классом защиты от влаги и пыли, они обозначаются при помощи маркировки вида IPXX, где первая цифра – это класс пылезащиты, а вторая – класс влагозащиты. Розетки должны быть оснащены специальной крышечкой.

Влагостойкие светильники

Класс защиты обозначен той же маркировкой, что и на розетках.

Силовой кабель ПВ-3, необходимый для организации системы выравнивания потенциалов.

2.1.59

При прокладке незащищенных проводов на изолирующих
опорах провода должны быть дополнительно изолированы (например, изоляционной
трубой) в местах проходов через стены или перекрытия. При проходе этих проводов
из одного сухого или влажного помещения в другое сухое или влажное помещение
все провода одной линии допускается прокладывать в одной изоляционной трубе.

При проходе проводов из сухого или влажного помещения в
сырое, из одного сырого помещения в другое сырое или при выходе проводов из
помещения наружу каждый провод должен прокладываться в отдельной изоляционной
трубе. При выходе из сухого или влажного помещения в сырое или наружу здания
соединения проводов должны выполняться в сухом или влажном помещении.
