Заземление оборудования — это обязательная мера для предприятий разной направленности. Необходимо заземлять следующее оборудование:

• корпуса электродвигателей;
• корпуса сварочных аппаратов;
• регулировочную аппаратуру;
• металлические элементы светильников;
• корпуса всех механизмов и машин, выполненные из металла.

Если напряжение в сети не превышает значение в 200 В, заземление оборудования осуществляется только в тех местах, которые создают опасность для поражения током. Например, в помещениях с повышенной влажностью, склады с большим количеством металлических масс и наружные установки, подвергающиеся воздействию атмосферных осадков.

Способы заземления оборудования разных видов

Существует несколько вариантов заземления для оборудования, и выбор конкретного варианта зависит от возможностей предприятия. В качестве естественных заземлителей для оборудования может использоваться широкий ряд элементов, включая:

• конструкции зданий из металла и железобетона, находящихся в контакте с землей, например фундамент здания, оснащенный гидроизоляционным покрытием;
• металлические водопроводные трубы, расположенные в земле;
• обсадные трубы в буровых скважинах;
• рельсовые пути железных дорог и подъездные пути, в которых имеются специальные устройства перемычек;
• свинцовые оболочки и металлическая броня кабелей.

Стоит упомянуть, что заземление оборудования нельзя осуществлять с помощью алюминиевых оболочек кабеля. Не подходят для заземления и трубопроводы канализации, центрального отопления и по которым проходит транспортировка горючих или взрывоопасных жидкостей и газов.

Рисунок 1 Таким образом, если на предприятии есть возможность монтировать заземление к естественным заземлителям, это позволит использовать более экономичные способы заземления оборудования. Однако если такой возможности нет, появляется необходимость монтажа искусственных заземлителей.

В качестве искусственных заземлителей могут выступать стальные проводники, заложенные в грунт в разных положениях — в горизонтальном, вертикальном или наклонном — и соединенных между собой. Вертикальные заземлители выполняются из оцинкованной стали диаметром не менее 6 мм или угловые варианты с толщиной не меньше 4 мм закладываются в грунт и соединяются между собой полосами стали. К ним с помощью сварки присоединяется заземляющий проводник (провод ПуГВ или ПВ3), который должен обладать сечением не менее 16 мм 2 .

Заземление технологического оборудования: монтаж шины заземления

После того, как выбран или смонтирован заземлитель, следует установить главную заземляющую шину PE. Сечение шины не должно быть меньше сечения проводника линии электропитания. Шина РЕ выполняется из меди и устанавливается в электрощитовой (рис. 1).

Рисунок 2 А уже от главной заземляющей шины производится заземление технологического оборудования предприятия — каждое оборудование присоединяется к шине с помощью отдельного проводника. Заземление сварочного оборудования и других видов техники производится с помощью надежных болтовых соединений (рис. 2).

Также важен выбор проводника для подключения оборудования. Для заземления отлично подходит проводник с сечением 16 мм2, например провод марки ПВ3 (ПуГВ) или ПВ4 — гибкие медные провода с изоляцией из ПВХ. Также можно приобрести более дорогостоящий провод ПВ6, который отличается высокой гибкостью.

Требования к заземляющим проводникам

Каждая электроустановка подключается к контуру с помощью используемого для этих целей заземляющего провода. Он является неотъемлемой частью всей системы, защищающей от поражения током при случайном касании токоведущих частей, находящихся под напряжением. В обычных условиях оборудование работает нормально и не имеет на корпусе электрического потенциала. Однако, довольно часто изоляция оказывается нарушенной и напряжение идет на металлические детали, выступающие в роли проводников.

Основная функция защитной системы, в которой задействован и заземляющий провод, заключается в снижении потенциала, имеющегося на оборудовании, до показателя, близкого к нулевому значению и отведении его в землю. Заземляющий провод должен обеспечивать свободное прохождение такого же тока, какой образуется в случае короткого замыкания.

• Провод заземления должен иметь сечение не более чем у фазного проводника. Фаза постоянно пропускает через себя электрический ток, поскольку непосредственная работа защиты происходит в течение очень короткого времени – буквально 2-3 секунды.
• Вся кабельная продукция, предназначенная для заземления, маркируется в соответствии с ГОСТом, определяющим, какого цвета должен быть тот или иной провод.
• Жилы, расположенные в трёхжильном проводе, могут предварительно рассчитываться по специальной формуле, включающей в себя такие параметры, как тип кабеля, способ его укладки, значение токов короткого замыкания и другие. Таким образом, можно заранее предположить, каким будет выбранный элемент.
• Для обозначения заземляющего кабеля используется желто-зеленый цвет, а для нулевого – голубой. Это позволит избежать путаницы при подключениях во время электромонтажных работ и быстро разобраться, какой провод выбрать под заземление.
• Основным параметром при расчетах заземляющей системы является сопротивление. Нормативное значение составляет 4 Ом, которое зависит в том числе и от внутреннего сопротивления проводника. Его общая длина не должна превышать стандартных нормативных значений. Для повышения качества защиты, все контактные точки рекомендуется соединять винтовыми зажимами и чаще использовать в работе.
• Если защита проводника от повреждений отсутствует, он должен быть с сечением не менее 4 мм2, а с защитой – 2,5 мм2.

Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки. где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети. Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

• нулевой рабочий провод – голубая изоляция;
• нулевой защитный провод – желто-зеленые полоски на изоляции;
• комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению .

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Контроль заземления после монтажа

После того как заземляющий контур будет готов, его следует обязательно проверить ради собственной же безопасности. Делается это путем измерения сопротивления растекания электрического тока в грунте и уровня сопротивления металлосвязи.

Профессиональные электрики делают это с помощью специальных приборов. Вы же можете сделать это при помощи инструмента под названием меггер. Специализированн ые организации дают такое оборудование на прокат.

Эти ручные электроиндукцион ные мегомметры и в наши дни пользуются популярностью. В их составе нет электроники, их не нужно подключать к сети, они не создают лишних шумов в протяженности цепи и имеют множество других преимуществ.

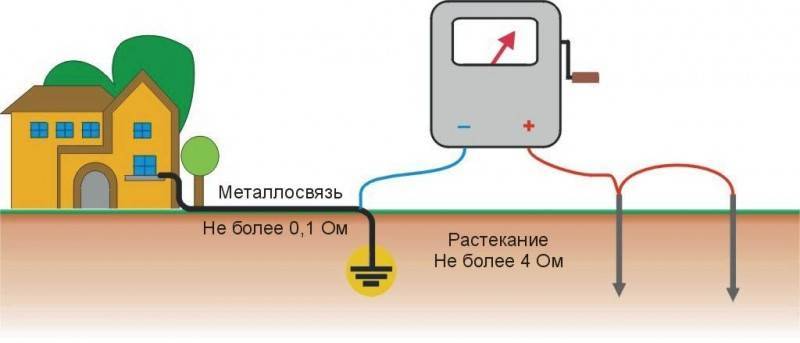

Единственное – металлосвязь с помощью меггера замерить нельзя. Однако при условии качественного соединения и правильного подключения проблем с этими участками не возникает в течение десятков лет.

Для определения сопротивления нужно, чтобы пара измерительных электродов находилась на расстоянии порядка 12-15 м от края металлосвсязи. Электроды должны быть тщательно зачищенными. Измерение проводится на электродах, заглубленных в грунт примерно на 70-100 см и установленных на расстоянии около 150 см.

Непосредственно же измерение с помощью мегомметра выполняется так: вы берете инструмент, крутите его ручку и изучаете показания стрелки на предустановленно й шкале. Ранее упоминались оптимальные показатели, ориентируйтесь на них.

Таким образом, монтаж заземления является крайне важным этапом обустройства частного дома

Уделите должное внимание этой процедуре, и ваш дом станет не только удобным и комфортным, но и полностью безопасным

Удачной работы!

Видео – Заземление частного дома своими руками

Провод заземления
— это провод предназначенный для преднамеренного электрического соединения определенной точки сети, электроустановки или оборудования с заземляющим контуром .

Провод заземления
, как и прочие провода в электропроводке, имеют определенную цветную маркировку. Благодаря различным цветам, электрик может достаточно быстро найти фазу, ноль и заземление. Если бы эти провода были одного цвета, то в случае неправильного соединения контактов между собой, может возникнуть короткое замыкание или поражение человека электрическим током. Именно поэтому так важна цветная маркировка проводов. Она создает безопасные условия для проведения электромонтажных работ, и позволяет значительно сократить время для поиска и подключения контактов. В настоящее время, в соответствии с правилами устройства электроустановок (ПУЭ) и необходимыми евростандартами, каждый провод имеет свой определенный цвет.

Цвет провода заземления
— желто-зеленый. Каждый цвет в электрике выбран неслучайно. Различие в цветах необходимо для безопасности при проведении электромонтажных работ. До введения разных цветов, проводники были белыми или черными, что создавало электрикам определенные неудобства. Для определения нуля и фазы при помощи контрольки необходимо было при расключении подавать питание в проводники. Использование разных цветов позволяет избавиться от этих действий.

Как правило, маркировка по цветам проводов заземления
наносится по всей длине проводника. Она помогает определить назначение каждого проводника к определенной группе для облегчения их коммутации. В электрике существует три вида проводов: фаза, ноль и заземление.

Как выглядит провод заземления и нулевой провод?
В соответствии с ПУЭ, провод заземления может быть следующих цветов:

• желтый;
• зеленый;
• желто-зеленый.

Необходимо помнить о том, что на провод заземления
производители обычно наносят полосы желто-зеленого цвета в продольном и поперечном направлении. На электрической схеме заземление обозначается латинскими буквами «PE». Иногда можно услышать и такое название заземления — нулевая защита. Однако, в этом случае ее нельзя путать с рабочим нулем.

В однофазной и трехфазной электрической сети нулевой провод, как правило, обозначен синим или бело-синем цветом. На электрической схеме рабочий нулевой провод обозначен латинской буквой «N». Ноль еще может носить следующее название — нейтральный или нулевой рабочий контакт.

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

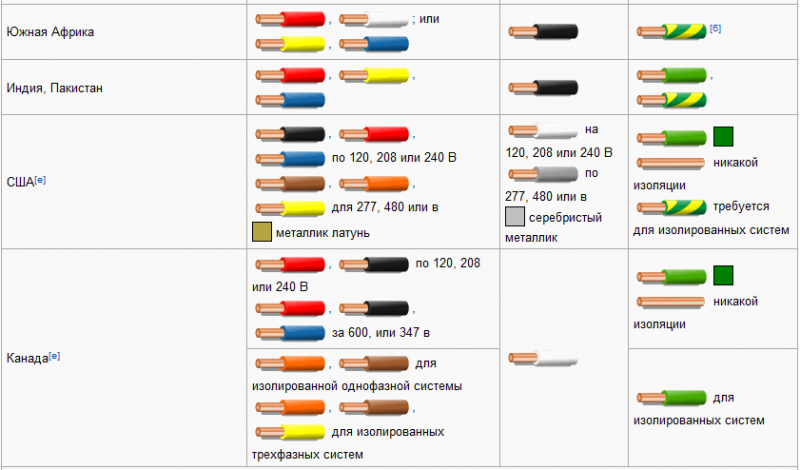

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Обзор марок кабеля для заземления

Марка кабеля заземления выбирается в зависимости от типа заземления: стационарное или нестационарное. К стационарному, установленному постоянно заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире, неподвижное электрооборудование и т.д. При стационарном заземлении допустимо использовать медные трехжильные провода ВВГ , NYM , имеющие заземляющую желто-зеленую жилу. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции изоляции заземляющей жилы, в качестве которой идет средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или ремонте линии.

ПВ6-3

При нестационарном (переносном) заземлении лучше использовать гибкие провода для заземления типа , МГКзВ, ПВ-3. Переносные заземления необходимы для защиты во время работы на отключенных участках электрических сетей для предотвращения случайной подачи напряжения на линию или возникновения наведенного напряжения. Кабели для заземления переносного типа обладают повышенной гибкостью и дольше служат.

Купить кабель для заземления

Конструктивно кабели для заземления и представляют собой многопроволочные медные жил, изолированные прозрачным ПВХ пластикатом.

Правильно обустроенная система заземления частного дома – это гарантия безопасности как самого строения и всего, что в нем находится, так и его жильцов. Создание контура заземления – вполне простая работа. Справиться с ее выполнением можно самостоятельно.

Существует защитное и рабочее заземление. Главное предназначение защитного заземления – обеспечение надежной защиты жильцов от поражения электротоком, а электрической техники – от поломки при разного рода сбоях в сети. Если система включает в себя молниеотвод, наличие которого крайне желательно в частных домовладениях, заземление будет защищать и от поражения молнией.

Рабочее же заземление отвечает преимущественно за защиту электроприборов от поломки при разного рода чрезвычайных ситуациях. В частном строительстве оно активируется исключительно при возникновении сбоев.

Для большинства предметов домашней бытовой техники и электроники достаточно обыкновенного заземления посредством современной евророзетки. Однако кое-что рекомендуется заземлять «наглухо», а именно:

• стиральную машинку.
  Такая техника имеет серьезную электрическую емкость. В условиях повышенной влажности машинка может относительно безопасно, но все равно неприятно «щипаться»;
• микроволновку.
  Главным рабочим органом микроволновых печей являются высокомощные магнетроны. Если в розетке произойдет сбой, микроволновка начнет «сифонить» на крайне неблагоприятном для человека уровне. Задние панели многих СВЧ печек оснащаются специальной клеммой для отдельного заземлителя;
• электрические духовки, индукционные плиты
  (современные встраиваемые варочные поверхности). Особенности конструкции этих изделий таковы, что вероятность пробоя остается на довольно высоком уровне, поэтому отдельное заземление лишним определенно не будет;
• персональный компьютер.
  Попытки производителей сделать компьютерные блоки питания максимально компактными привели к тому, что уровень нормальной рабочей утечки упомянутых агрегатов находится на уровне стильной машины, а то и выше. Подобные воздействия крайне негативно отражаются на производительнос ти и состоянии элементов компьютера. Подключить глухое заземление можно к любому крепежному винту на задней части системного блока.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

• изолированной;
• неизолированной;
• находится в составе кабеля;
• быть отдельным одножильным проводом;
• алюминиевой;
• медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

• ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
• NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
• ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

• ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
• ШВВП – аналогично предыдущему, только он не круглый, а плоский.
• ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Особенности разных кабелей для заземления

Провод заземления от щитка и от розетки

Какого цвета бывает провод заземления в трехжильном проводе мы уже разобрались, пришло время ознакомится с известными марками кабелей, которые неоднократно применяются на практике.

• Вариант для домашнего устройства заземления от производителя NYM. Переменное напряжение в проводнике достигает предела 0, 66 кВт с одновременной частотой 50 Гц. Используется провод для силовой электрической системы также для освещения. Отличается от других кабелей медной сердцевиной, промежуточной оболочкой, окраска изоляционных слоев соответствует установленным стандартам.
• Проводка ВВГ выполнена на основе меди первого или второго класса. Имеет двухслойную изоляцию и дополнительную обмотку стекловолокном. Оболочка проводников устойчива к воспламенению не подвергается воздействию солнечных лучей. Изготавливается в виде многожильного кабеля. Заземляющая жила выполнена в желто-зеленом цвете.
• Марка кабеля ПВЗ представляется в виде одножильного провода с улучшенной изоляцией. Сердцевина имеет мягкое сплетение медных проволок. Классность жилы определяется параметрами сечения проводника. Например, если сечение от 0,5 до 1,5, следовательно, класс будет вторым. И так далее по возрастанию сечения проводки.

Если вы испытываете сложность в решении вопроса, какой провод использовать для заземления, ориентируйтесь на тип вашей электрической цепи.

Цвет провода и особенности подключения

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов.

Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:

• L – Line или фаза.
• N – Neutral или нейтраль, ноль.
• PEN или PE – защитный проводник или земля.

Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.

Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:

• Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом. Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
• Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.

Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления. Напоследок рекомендуем просмотреть полезное видео по теме:
