Рекомендации по подключению

Перед тем как подключить споты, прокладывают скрытую электропроводку для запитывания потолочных светильников. Концы проводов подводят, как правило, к центральной части каждой комнаты. Провод может быть трех- или четырехжильным, и будет зависеть от способа подключения – на выключатель с одной или двумя клавишами.

Перед тем как установить точечные светильники с разделенными лампами в разные группы, нужно две жилы подвести к выключателю, одну соединить с нейтралью, а последнюю – с заземлением.

При этом нужно понимать, что нейтраль (N) – это общий провод для всех ламп, к которому подсоединяются все нулевые контакты патронов.

Фазные провода от всех групп патронов подсоединяются к внутренней электропроводке светильника двумя отдельными проводами, идущими от клеммника к конкретной клавише выключателя, а позже – к фазе (L).

В данном случае все фазные концы проводов от патронов соединяются в общий провод и подключаются к диммеру.

Имейте в виду, что при выборе диммера, нужно учитывать общую мощность лампочек светильника – мощность устройства обязательно должна быть с небольшим запасом.

Подключение встраиваемого светильника

Несколько иной вариант установки у потолочного светильника, который называются встраиваемым. Данная разновидность источника света устанавливается только на навесной потолок, в котором специально делаются дырки. Эти отверстия открываются во время монтажа подвесного потолка. И в это же время осуществляется проводка линий к отверстиям.

С самого начала мастеру следует иметь под рукой отвертку, клеммы для подсоединения проводов и ножик для зачистки изоляции.

Главной особенностью при подключении встраиваемых светильников, как считают специалисты, является то, что должен присутствовать такой элемент как выключатель. Для удобства его использования, выключатель лучше смонтировать на стену. Общая последовательность подключения встраиваемого светильника такова: вначале кабель от электросети следует подключить к выключателю, а уже от выключателя подсоединить его к самому светильнику.

Как и в случае установки точечных или светодиодных вариантов освещения, в случае встраиваемого варианта осветительного прибора тоже подсоединение всех электропроводов следует осуществлять на этапе установки данного потолочного светильника.

Обязательным условием для установки и подключения прибора, как и в любом случае при работе с электроприборами, является отключение тока в домашней сети.

Как подключить точечные светильники

Для того, чтобы подключить точечные светильники, многие используют специальный плинтус, который в последнее время особенно часто монтируется с подвесными потолками. Можно также сделать простой монтаж. Установка светильников – дело не сложное, ее можно легко осуществить самостоятельно, не прибегая к помощи специалиста. Для начала перед установкой подвесного покрытия необходимо подготовить базовую потолочную поверхность, то есть, отметив места для установки приборов, укрепить консоли.

Когда материал для потолочного покрытия уже окончательно смонтирован, в его поверхности проделываются отверстия для лампы. Чаще всего для подвесных потолков используются гипсокартонные листы, которые бывает очень легко разрезать. Размеры под светильники обычно очень легко определить: обычно диаметр указывается на упаковке точечного осветительного прибора. Чаще всего средние размеры такого светильника составляют от шестидесяти до семидесяти миллиметров.

После этого в каждое из отверстий на поверхности подвесных потолков следует проложить кабели, которые затем подключаются к клеммам каждого прибора. Для установки пружины точечного светильника сводятся вместе, вставляются в приготовленное заранее отверстие, после чего отпускаются. Как только они занимают свое непосредственное положение, сам светильник плотно прижимается к поверхности подвесного потолка.

Советы по установке точечных светильников

Если потолок сделан из пластиковых панелей, то:

Следует избегать применения светильников мощностью более 50 Вт. Такие светильники могут оплавить потолок.
Не стоит делать отверстия под точечный светильник на стыке панелей. Панели могут разойтись и образуется неприглядная трещина. Отверстия должны располагаться ближе к центру панелей.
Сборку каркаса под пластиковые панели следует вести с учетом установки светильников

Важно чтобы на месте светильников не проходил профиль.

Если потолок был собран, но месторасположения светильников не учитывалось, то существует вероятность при сверлении отверстия под светильник, попасть в металлический профиль. Избежать этого можно с помощью простого магнита.

Там, где проходит профиль, магнит будет притягиваться.

Что нужно учитывать при подготовке к монтажу

Как правило, точечные источники света монтируют в подвесной потолок – это наиболее удобно и не вызывает трудностей даже у новичков. При этом материал подвесной конструкции не играет особой роли: технология практически одинакова как для гипсокартона, так и для пластиковых панелей. Исключение составляет натяжной потолок – здесь используется несколько другая система крепления.

Из-за того, что схема монтажа потолочных светильников подразумевает их установку вровень с потолочным покрытием, угол освещенности такого источника света составляет всего 30 градусов. Поэтому их нужно размещать на потолочной конструкции довольно плотно: расстояние между ними не должно быть более 100 см. При этом не стоит отступать от стены более 60 см для установки первого светильника: в этом случае угол может оказаться недостаточно освещенным.

Также стоит обратить внимание на провод, который будет использоваться для подключения точек освещения к сети 220в:

• Поскольку большинство материалов, применяемых для подвесного потолка, являются горючими, провод должен иметь надежную оплетку (лучше всего двойную);
• Изоляция также должна быть термоустойчивой – это исходит из условий эксплуатации электропроводки над подвесной конструкцией;
• Соединение проводов своими руками нужно выполнять максимально надежно: оно должно обеспечить хороший контакт.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Подготовка к установке и подключению светильника

Основную часть работы по установке и подключению светильника нужно будет сделать до того, как будут поклеены обои и уложена декоративная штукатурка. Прежде всего, потребуется выполнить несколько подготовительных мероприятий:

• Правильно подобрать место установки светильника. Точку установки выбирают соразмерно весу осветительного прибора, его размерам и планируемым функциям;
• Спланировать и вырезать в стене канал для прокладки электропроводки от распределительной коробки к месту установки выключателя и светильника.

Проще всего проштробить канал от коробки к месту подключения бра в кирпичной или гипсоблоковой стене с помощью перфоратора. В крайнем случае монтажный паз под укладку и подключение электропроводки можно выбить за пару часов зубилом и молотком.

Чуть сложнее дело обстоит с бетонными плитами. В этом случае канал до места установки светильника нужно будет резать болгаркой, или прятать жгут под плинтусом, а вертикальные отрезки проводов к точке подключения закрывать декоративными накладками.

Совет! При прокладке проводки к месту подключения светильника используйте традиционные способы разметки с укладкой и поворотами жгута под прямым углом и строго по линии горизонта.

Если стены и потолок предполагается облицевать гипсокартонными плитами, проводку от коробки к месту подключения осветительных приборов нужно будет проложить заранее. Обычно жгуты одевают в гофрированный шланг и привязывают к несущему профилю в пространстве за плитами. В месте установки корпуса бра или плафона в гипсокартонной плите вырезается отверстие, через которое жгут выводится для подключения к внутренней проводке прибора.

Это интересно: Дистанционная система управления воротами — объясняем во всех подробностях

Этапы монтажа

Установка спотов включает пять основных этапов — от выбора места расположения до подключения к сети и закрепления в гнезде.

Составьте небольшой проект. Достаточно эскиза с указанием мест расположения спотов. Сложно составить его для многоуровневых конструкций, если требуется равномерное освещение или зонирование комнаты.

Каждый уровень будет отдельным контуром. Располагать светильники друг от друга нужно на расстоянии от 1 м. Разрыв между стеной и ближайшим спотом должен быть равен 60 см. При размещении спотов убедитесь, что они не касаются каркаса. Расстояние между отверстием под точечный светильник и каркасом должно составлять 30 мм (и выше). В противном случае потолочная конструкция может усложнить монтаж спотов.

Прокладка провода

Монтаж проводки желательно выполнять до установки натяжных конструкций. Сначала разместите каркас, к которому будут крепиться листы, затем протяните проводку, предварительно решив, где будут расположены споты.

Если потолок смонтирован, задача усложнится. Воспользуйтесь рулеткой, чтобы выполнить измерения и найти те точки, где будут расположены споты. Нарежьте куски проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше полученных данных.

Нужно делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В данном случае используются мягкие проводники: для протяжки потребуются специальные инструменты. Можно изготовить жесткий прут из твердой проволоки. На одном из его концов должен быть крюк, который позволит захватить нужный кабель.

Если не получится, сделайте идентичный крюк на другом конце прута. Протяните его от одного отверстия до другого вместе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.

Для организации равномерного освещения покупайте одинаковые светильники: не только по дизайну, но и по мощности.

Подготовка отверстий

Чтобы проделать отверстия в потолке, можно воспользоваться электрической дрелью или шуруповертом. Потребуется специальная коронка по дереву (в зависимости от того, из какого материала изготовлен потолок). Коронка должна соответствовать посадочному месту для конкретного спота.

Разместите ее в электрическом приборе и вырежьте отверстие. Если нет коронки, задача усложнится. Можно взять сверло и канцелярский нож. Карандашом изобразите круг нужного диаметра, размер должен быть немного меньше наружной части светильника. Просверлив небольшое отверстие, удалите все заусенцы, используя канцелярский нож.

Выполнив проводку по методу, описанному выше, останется подключить споты к сети. Электрическая сеть должна быть обесточена. Если светильники по умолчанию идут с проводами, задача максимально упростится. Если провода отсутствуют, ослабьте клеммы на приборе, закрутите концы пальцами и зажмите сильнее плоскогубцами. Это существенно увеличит контактную площадку.

Закрепление

Большая часть доступных на рынке спотов крепится при помощи двух скоб, расположенных по бокам. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Убедитесь, что питающие провода не попадают на данные зацепы.

Когда вставите светильник, зацепы разогнутся и прижмут устройство к потолку или стене. Фиксация очень надежная. В конце останется подключить главный провод к выключателю и распределительной коробке, после чего включить питание и убедиться в работоспособности спотов.

Особенности установки и подключения встроенных светильников

Мода на использование встроенных моделей светильников пришла одновременно с появлением и распространением технологии отделки стен и потолков гипсокартонными, пластиковыми и МФ плитами. Небольшое пространство между стеной и декоративной плитой позволяет спрятать корпус светильника и проводку, оставив на поверхности лишь отражатель и источник света.

Схема подключения встроенных осветительных приборов отличается от обычных настенных бра или плафонов только наличием дополнительного блока питания, одновременно играющего роль защитного устройства. Основное отличие состоит в способе крепления корпусов к декоративной плите.

Выбор провода

Из всего разнообразия кабельной продукции профессионалы рекомендуют выбрать медный провод с маркировкой РКГМ. Этот провод, выпускаемый в соответствии с ТУ16.К80-09-90 полностью соответствует требованиям, предъявляемым к кабелю для подвесных конструкций:

• Провод РКГМ имеет 4-й класс гибкости, что позволяет легко заводить его в любые отверстия, без риска повредить жилы или изоляцию;
• Изоляция выполнена из кремнийорганической резины, которая не теряет эластичность и своих защитных свойств при нагревании до 200 °C;
• Внешняя оплетка выполнена методом плетения из стекловолоконных нитей и дополнительно покрыта глифталевым лаком.

Стоит отметить, что такой провод выпускается только в одножильном исполнении, что отлично подходит для прокладки своими руками над потолочной конструкцией и подключения светильников к 220в.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Технология монтажа

Теперь подробно рассмотрим, как производится монтаж и подключение точечных светильников.

Разметка

Прежде чем делать отверстия под светильники, требуется наметить их месторасположение: важно, чтобы их расположение было симметричным и равномерным. Для этого можно использовать нехитрый способ: в предполагаемом месте монтажа наклеить на потолок два небольших отрезка изоленты (крестиком)

Таким образом, можно получить наглядную картину, как будут располагаться светильники после установки.

Стоит отметить, что не рекомендуется производить установку светильников на стыке панелей. При вырезании отверстия своими руками существует высокая вероятность повреждения обеих панелей. В этом случае целесообразней переместить плафон немного в сторону.

Проделывание отверстий

Чтобы проделать аккуратные отверстия под светильник в гипсокартоне, фанере или МДФ можно использовать коронку, которая используется для просверливания отверстий в стене для подрозетников. В пластиковых панелях отверстия можно аккуратно вырезать острым ножом или специальной пилкой.

При вырезании или просверливании отверстия в покрытии важно учесть один нюанс. Отверстие должно быть немного больше, чем внутренняя часть светильника

При этом лицевая часть – «юбка», не должна проваливаться за потолочное покрытие.

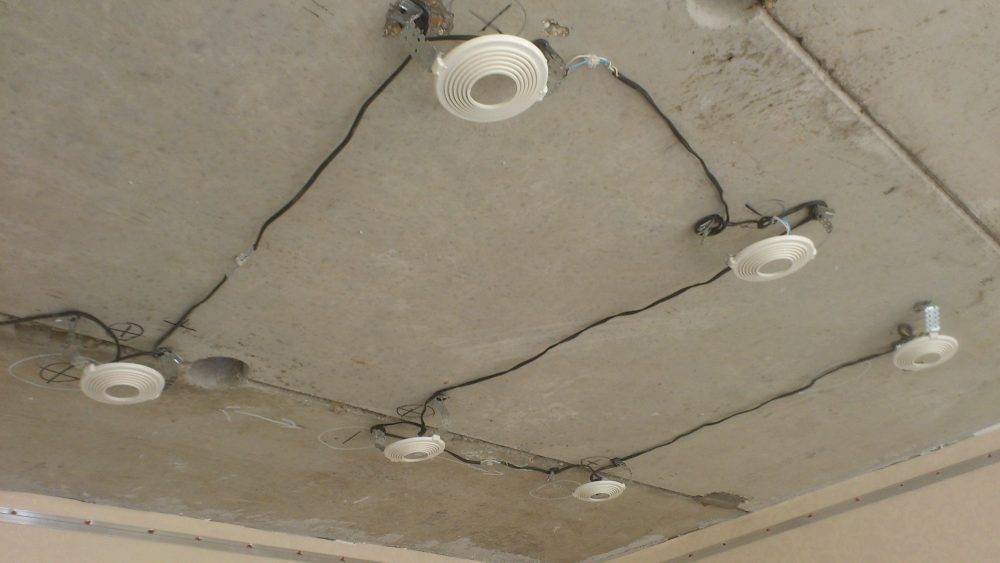

Монтаж проводов

Как правило, отверстий для потолочных светильников несколько. Возникает вопрос: как подключить их все своими руками? Схема довольно простая, рассмотрим пошаговую инструкцию:

1. В первое отверстие выводится центральный питающий парный провод от распределительной коробки 220в;
2. Далее в каждое отверстие заводится еще одна пара поводов от предыдущего отверстия. Чтобы было удобно протягивать провод своими руками, можно использовать протяжку из отрезка алюминиевого провода;
3. В итоге должна получиться такая схема: из каждого отверстия (кроме последнего) выходит две пары проводов. Из последнего отверстия должна выходить одна пара для подключения светильника.

Подключение светильников

Теперь остается правильно подключить светильники к 220в своими руками. Для этого используется такая схема:

• К каждому светильнику подключается два небольших (около 15 см) отрезка провода. Для этого их зажимают в предусмотренные на корпусе винтовые клеммы;
• После этого полученная конструкция подсоединяется к протянутым проводам. Поскольку в отверстии 4 жилы, то к каждому проводу от корпуса светильника подсоединяется два провода: по одному с каждого направления;
• Изначально жилы соединяются скруткой, которая выполняется плоскогубцами. После этого на скрутку одевается медная гильза, которая обжимается специальными клещами или пассатижами;
• Затем гильза тщательно изолируется.

Таким образом подключаются все светильники, после чего они вставляются в отверстия в потолке, где фиксируются пружинными зажимами. На этом монтаж и подключение завершено: остается вкрутить лампочку в патрон и нажать на выключатель.

Классификация потолочных спотов

Потолочные светильники широко распространены и могут иметь различную конфигурацию. Основными отличительными особенностями светильников по конструкции, кроме внешнего вида, являются их способ монтажа и тип используемых ламп.

По способу монтажа выделяют потолочные светильники:

1. Встраиваемые: часто используются в сочетании с натяжными или навесными потолками, выглядят очень эстетично, компактно и отличаются простым способом монтажа.
2. Подвесные: в широком смысле не являются спотами, а принадлежат к группам люстр, бра и прочим. Часто применяются для декоративного освещения или при монтаже к стандартным потолкам и креплениям люстр от застройщика.
3. Накладные: крепятся непосредственно к потолку с помощью дюбелей и саморезов.

По типу используемых ламп:

1. Галогенные: являются эффективными и экологичными лампами с большим сроком эксплуатации и высокой светоотдачей, но имеют существенные недостатки, как высокое потребление электрической энергии, нагрев и большая чувствительность к перепадам напряжения в сети.
2. Светодиодные: безопасные и энергоэффективные осветительные приборы, имеют большой срок службы и широкий спектр световой температуры, мало нагреваются и обладают большим коэффициентом полезного действия. Недостатками данного типа являются: мерцание ламп при покупке дешевых китайских светильников неизвестных производителей (влияет на зрение и усталость глаз) и более высокая цена, по сравнению с другими вариантами.
3. Лампы накаливания: теряют свою популярность ввиду того, что являются неэкономичными и недолговечными устройствами, имеют низкий КПД, нагреваются, но до сих пор используются многими потребителями из-за очень доступной цены.
4. Люминесцентные: также, как и светодиодные – очень эффективны и экономичны, обладают более доступной ценой. Минусом данных ламп является их небезопасность при повреждении (содержит ядовитые пары ртути и аргона) и неэкологичность.

Завершающие моменты рабочего процесса

После прокладки провода или вытягивания петли необходимо освободить провод от изолирующего слоя для дальнейшего крепления. Эти оголенные провода зажимают в клемме светильника согласно схеме подключения, которая прилагается к прибору. На споте есть обозначения, согласно которым необходимо производить соединения: L — фазный провод, N — нулевой провод, PE — заземление. На этом этапе необходимо выполнять все тщательно, аккуратно и технически правильно, соблюдая все меры техники безопасности.

После подключения к питающей сети необходимо вставить точечный светильник в отверстие, немного отогнув зажимы конструкции. Это позволит зайти ему достаточно туго, не образуя зазоров между крышечкой светильника и отверстием в потолке. При этом надо следить за тем, чтобы провода крепления не попадали между скобами.

После этого питающий провод подключают к выключателю, вкручивают лампочки и производят тестовый запуск. Как только все светильники зажглись, монтаж считается оконченным.

Инструкция по установке потолочных светильников

Если вы уже изучили, как провести проводку для точечных светильников, можно приступать к монтажу светильников к потолку. Для этого разработано несколько типов крепления.

Независимо от устройства потолочного светодиодного светильника, их цепляют на особый крюк, тип которого определяется материалом потолка. Плиты перекрытия из железобетона, как правило, уже имеют технологическое отверстие с встроенным креплением. При его отсутствии закладывают анкерный болт с крюком.

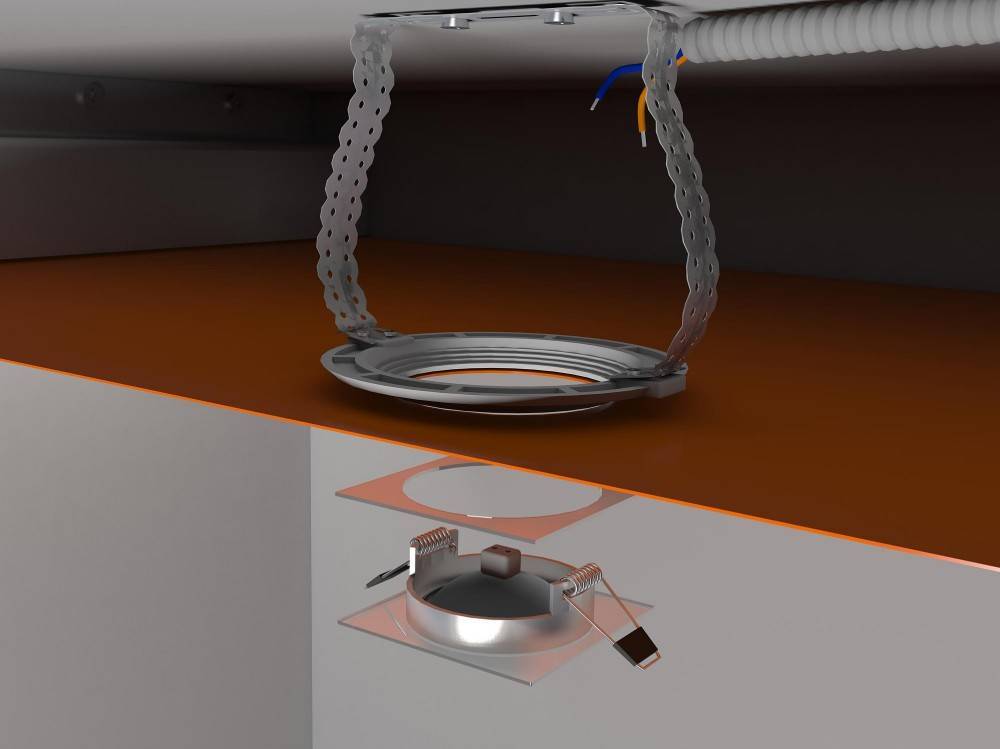

Если вы решили закрепить светильник к подвесному потолку, то в данном случае нужен специальный крюк, или такой, который мог бы вкручиваться в закладные устройства.

В продаже можно встретить светильники, оснащенные специальной крепежной планкой, которую фиксируют к потолку при помощи дюбелей и саморезов. После этого осуществляют монтаж самой люстры непосредственно к планке. Для этого нужно лишь на потолке наметить места под отверстия, взять перфоратор и пробить отверстия под дюбели и произвести установку.

Светильники накладного типа привинчивают к потолку через отверстия, проделанные в основании корпуса.

Схема, как подключить светильники на подвесном потолке, обычно прилагается к осветительному прибору. Однако в любом случае перед началом работ необходимо отключить питание линии от электросети, после чего с питающего кабеля нужно снять 10-15 см изоляции. Будьте осторожными, так как изоляция самих проводов должна остаться неповрежденной.

Если все крепежные элементы установлены, а люстра подвешена, то теперь можно приступить к соединению соответствующих проводов друг с другом с помощью клеммной колодки.

Последовательность соединения будет таковой:

1. Заземляющий желто-зеленый провод подводят к клеммному отсеку «земля». Если такового обозначения не имеется, то подключение следует производить в третье гнездо.
2. Коричневый провод, соответствующий фазе, крепят к клемме L (фаза), а синий – на клемму N (ноль).

После того как все провода будут соединены, их собирают вместе, и вместе с клеммником прячут в декоративный элемент светильника, в котором также спрятаны и разные крепежные детали.

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Источники света для подсветки

Выбирая расположение светильников на потолке, надо принимать во внимание все источники света. И подсветку тоже

Она хоть и играет, в основном. декоративную роль, но свою лепту в освещенность тоже вносит.

Для подсветки чаще используют линейные лампы. Они бывают люминесцентными, неоновыми. Применяют также светодиодные линейные лампы или светодиодные ленты. Лучший вариант в данном случае — светодиоды в любом исполнении. Плюсов у них несколько. Первый — они более экономичны (потребляют в 3-4 раза меньше электроэнергии чем «экономки»), второй — более долговечны (правда, при соблюдении температурного режима), третий — греются намного меньше остальных. Есть у них и недостатки: для питания им требуется пониженное напряжение (24 В или 12 В), а следовательно, нужны преобразователи. Они также стоят денег, их надо где-то разместить, причем так, чтобы они были доступны для текущего обслуживания и ремонта. И еще один минус — высокая цена. Но если учесть, что их рабочий ресурс исчисляется тысячами часов, то получается недорого.

Неоновая подсветка смотрится неплохо

Если по какой-то причине светодиоды вас не устраивают, придется выбирать между люминесцентными и неоновыми светильниками. Обычно выбирают люминесцентные, так как монтаж и подключение просты и можно справиться своими руками без привлечения специалиста. Недостатки — мерцающий свет и «холодное» свечение.

Неоновые лампы хорошо смотрятся в подсветке, но их установка — дело хлопотное и разобраться не так уж легко. Потому или приглашают специалистов, или выбирают какие-то другие источники света.

Установка точечных светильников своими руками: расположение, схема подключения и монтаж

При установке в линию необходимо заказать комплект крышек, в который входят: 2 торцевые крышки, крепежные элементы для торцевых крышек. Код заказа комплекта крышек для светильников LINER/R DR, LINER/R LR — 2471000010.

КОНСТРУКЦИЯ Корпус светильника изготовлен из алюминиевого профиля, окрашенного порошковой краской белого цвета. Возможно окрашивание в цвета по шкале RAL. В корпусе установлен электронный пускорегулирующий аппарат

ОПТИЧЕСКАЯ ЧАСТЬ LINER/R D — опаловый рассеиватель из ПММА. LINER/R L — зеркальная бипараболическая решетка из алюминия марки MIRO

БЕСТЕНЕВЫЕ СВЕТОВЫЕ ЛИНИИ Возможно изготовление светильников, соединяющихся в бестеневую линию с равномерно засвеченным рассеивателем благодаря особому расположению источников света. Возможно соединение светильников под углом 90°, а также переход световой линии с потолка на стену. Продукт в разработке: I полугодие 2012 года.

Светильник LINER/R.pdf

Как подключить потолочные светильники?

Установка точечного освещения не так сложна, как может показаться на первый взгляд.  Подключение точечных потолочных светильников нужно производить строго по схеме. Все работы можно осуществлять одновременно с установкой любых потолочных систем.  Главное соблюдать некоторые условия, а именно —  между базовым потолком и корпусом светильника должно быть расстояние не менее10 см. Это позволит полностью спрятать внутри потолочной конструкции  корпус светильника, трансформатор, провода.

Для подключения потолочных светильников необходим трансформатор – это обязательный элемент схемы устройства, обеспечивающий бесперебойную подачу напряжения.

Для этих целей можно использовать трансформаторы нескольких типов:

• Электронные. Они устанавливаются достаточно просто и легко. Благодаря своему легкому весу, не утяжеляют потолочную конструкцию. Однако у них есть свои минусы – довольно часто ломаются и требуют замены;
• Индукционные трансформаторы стоят дешевле, но они довольно тяжелы – порядка 2 кг. Такие приборы служат гораздо дольше электрических, они надежны и практичны. Если вы решите использовать именно этот вид трансформатора, нужно, либо дополнительно усилить потолочную конструкцию, либо делать дополнительный крепеж для прибора от базового потолка.

Если вы решили своими руками смонтировать сеть точечных светильников, то вам необходимо приобрести сразу несколько трансформаторов. Каждый прибор будет обеспечивать напряжением определенную группу светильников, и если один сломается, то  другие поддержат рабочее напряжение в сети.

Подготовка

Несколько подготовительных мероприятий:

• Перед установкой потолков, отключают любое питание, снимают элементы, которые могут расплавиться.
• Вырезают отверстия в потолке, ставят уплотнительные кольца.
• Сборка светильников.

Если потолок гипсокартоновый, то план действий остается тем же, но заниматься светильниками надо после шпаклевки потолка и финальной отделки помещения (покраска, клейка обоев). Обязательно развести проводку! Можете даже составить эскиз, чтобы не возникло проблем с определением местоположения ламп

Определиться с расположением и со схемой подключения желательно еще на этапе установки каркаса потолка. Это важно, чтобы не попасть при вырезании в металлический профиль! Потом делаем разметку, по которой вырезаем отверстия. Не забываем, что провода приделываются к потолку и они должны немножко выходить из гипсокартона (в районе 10 см)
