Основные правила монтажа

При всей кажущейся простоте прокладка проводки по полу требует неукоснительного соблюдения правил, а также чёткой последовательности действий.

1. Можно ли прокладывать электропроводку без дополнительных защитных средств? В случае с деревянным полом этого делать нельзя – потребуются металлические трубы или рукава. Так можно поступить, если планируется бетонная стяжка. Но делать это нецелесообразно, так как нельзя будет заменить повреждённый провод. Если протянуть провода в пластиковых гофрах, такая замена возможна.
2. Провода всегда должны закладываться в гофры с запасом. Такой запас всегда должен быть в местах соединений проводников – будь то светильники, выключатели, розетки или транзитные распредкоробки.
3. Соединения проводов под поверхностью пола не рекомендуются. Это снизит надёжность всей электропроводки. К тому же проводка в стяжке пола не будет доступна. Исключение составляет деревянный пол, в котором можно сделать небольшие закрывающиеся отверстия для доступа к распредкоробкам. Можно также отойти от правила, если использовать распределительные коробки с инспекционными крышками, но это будет не очень эстетично.
4. Нельзя прокладывать в гофре или трубе много проводов. Должно оставаться около 60% свободного пространства. Иначе заменить проблемный кабель вряд ли получится. Кроме того, такое заполнение обеспечит лучшую защиту и безопасность.
5. Максимальная длина одной трассировки между распределительными коробками не должна быть больше 20 метров.
6. Нельзя делать более двух поворотов кабеля под прямым углом. Делать ещё более крутые изгибы тоже не рекомендуется, так как по ним нельзя будет протянуть при надобности новый провод. Натяжение проводов в рукавах не допускается – они не должны испытывать механических нагрузок.
7. Разводка электропроводки под деревянным полом должна проходить по технологическим отверстиям или углублениям, сделанным в лагах. Укладывать проводку на лаги не рекомендуется.
8. Деревянную конструкцию и доски напольного покрытия нужно обработать составами, которые предотвратят их воспламенение. Соединение скруткой лучше всего заменить клеммными зажимами – такой контакт намного надёжнее. Можно также залудить и спаять медные проводники.
9. Разветвления проводов не стоит делать прямо на электрощите. Лучше использовать для этого распредкоробки рядом с напольным покрытием. Это намного облегчит замену повреждённого кабеля при необходимости.
10. Поскольку толщина стяжки над защитными рукавами не должна быть меньше 3 см, не следует делать пересечение кабелей, накладывая их друг на друга. Это значительно увеличит толщину стяжки.
11. Перед тем как положить цементную стяжку или другое напольное покрытие, необходимо полностью проверить электропроводку на работоспособность и отсутствие короткого замыкания.

Правила для закрытой прокладки

Наиболее безопасный способ, при котором все провода спрятаны в негорючем материале и хорошо защищены от внешних металлических повреждений. Такой способ пожаробезопасен, поскольку в данном случае провода не окисляются.

1. В случае деревянных стен, закрытый монтаж, как и открытый, производить лучше всего по листам из асбеста. Если у вас стены из кирпича и железобетона, эти требования можно не соблюдать.
2. Если пересеклись плоские провода, усильте их тремя слоями изоленты. Но будет лучше, если таких пересечений вы не допустите.
3. Для закрепления проводов в штробах следует использовать алебастр либо хомутики из пластика. Для крепежа нельзя использовать гвозди.
4. Чтобы соединять и разветвлять провода, лучше использовать пайку, сварку или опрессовку.
5. Для прокладки проводов в стенах с гипсокартоном не нужно штробов в основании, она отлично пройдет под картоном. Чтобы протолкнуть под гипсокартон проволочную петлю, следует просверлить в нём отверстия диаметром 30-40 мм по всей трассе проводки.
6. Если гипсокартоном только будут обшивать стены, разумнее сначала проложить электропроводку.

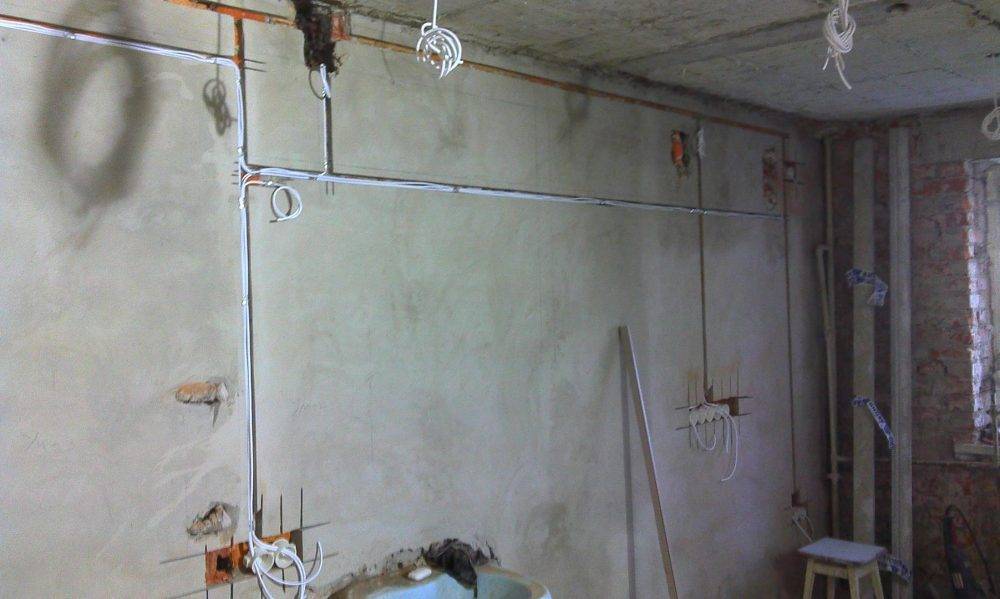

Закрытый монтаж электропроводки

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

В помещении, размером 6 м 2 , по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

Способы прокладки электропроводки в квартире

В многоквартирных домах прокладывать кабельные линии можно по полу в цементно-песчаную стяжку, по потолку и в стенах.

В стенах, в уже имеющихся пустотах или поверху в штробах я не рассматриваю. Этот способ можно применять только в случае локальной замены проводки, данный способ изжил себя. Если вы собираетесь сделать полную замену электрики, то лучше проложить её по потолку.

Прокладка электропроводки в квартире по потолку

С того момента как в современной отделке появились натяжные, подвесные и другие конструкции потолков — этот способ самый, самый.

Объясню в чем его преимущество перед другими способами:

1. Данную разводку можно применять в квартире, где уже залита стяжка. При замене старой электропроводки.
2. При данной разводке гораздо легче устанавливать сами розетки и выключатели. Все коммутации уже сделаны в распаячных коробках и в подрозетник спускается только один провод.
3. Повредить такую электрику практически невозможно. Когда разводка электропроводки сделана правильно: распаячные коробки собраны на современных клеммах, а отходящие радиальные линии от щита защищены, подобранным правильно, автоматами защиты. У вас в доступе остаются только розетки и выключатели, подводящие кабели к которым идут строго вертикально вниз.

При повреждении кабельной линии одной из розеток остальные останутся работать (если устранить, конечно, причину короткого замыкания). В случае если необходимо что-то модернизировать или отремонтировать все затраты составят лишь стоимость полотна натяжного потолка и работы по его монтажу. Не надо вскрывать стяжку и т.д.

Недостаток прокладки таким способом — это конечно больший расход провода, немногим больше штроб и конечно больше трудозатрат.

Прокладка электропроводки в квартире по полу

Если вы счастливый обладатель квартиры в новостройке и не хотите делать прокладку электропроводки по потолку, то уложить кабельные линии в стяжку тоже хороший способ.

При таком способе прокладки проводки, лучше всего вообще отказаться от распаячных коробок и сделать все коммутации в подрозетниках. Как расскажу далее.

При монтаже электропроводки по полу желательно применять гофру и пропускать провода уже в ней. В процессе монтажа вы или ваши рабочие неоднократно пройдутся по кабельным линиям и гофра поможет защитить кабель от повреждений. К тому же после заливки стяжки они будут изолированы от прямого контакта со стяжкой.

Кабельные линии крепятся к основанию пола с помощью перфоленты только для того, чтобы в процессе заливки стяжки они не всплывали.

Кроме всего прочего можно комбинировать два этих способа и прокладывать электропроводку и по полу, и по потолку. В данном случае розеточные линии растягиваются по полу, а световые прокладываются сверху. Получается неплохой симбиоз и экономия кабеля.

Меры безопасности при монтаже электропроводки

Чтобы защитить себя и тех, кто случайно может оказаться поблизости, во время электромонтажных работ необходимо соблюдать следующие правила:

1. Использовать только исправное оборудование – электроинструменты, переноски, удлинители.
2. Перед началом работ обязательно отключить подачу электроэнергии, воспользовавшись автоматами и УЗО. Чтобы случайно не включили напряжение на площадке, можно повесить табличку или предупредить соседей.
3. Для страховки пользоваться тестерами и индикаторными отвертками.
4. Следить за тем, чтобы изоляция на ручках инструмента была в порядке.
5. Стараться не работать в одиночку – всегда может понадобиться помощь по работе или медицинская помощь.

Отдельные правила касаются работы с перфоратором, штроборезом или мощной дрелью. Кроме защитной одежды обязательны перчатки (с изолированным наладонником) и маска (респиратор). Обувь должна плотно охватывать ноги и не скользить.

Прокладку электропроводки под потолком необходимо производить только с помоста: стулья или столы категорически не подходят.

Каждый профессиональный электрик знаком с правилами оказания первой медицинской помощи при поражении током, но обыватели, к сожалению, не всегда действуют грамотно.

Главная ошибка, которую делают пытающиеся помочь люди, – попытка оттащить пострадавшего от источника поражения. Этого делать ни в коем случае нельзя. Первым делом следует снять напряжение – отключить рубильник

В идеале в любом помещении, где проводятся электромонтажные работы, необходимо иметь под рукой огнетушитель. Заливать водой искрящие или вспыхнувшие провода строго запрещено.

Преимущества гофры

Три разновидности гофротрубок и их характеристики ПВХ, ПНД, ПП:

ПВХПНДПП

Однако не забывайте, что ПНД гофра горючая! Хотя большинство здесь и успокаивает момент ее монтажа на бетонной плите, да еще и залитой сверху стяжкой.

При использовании дешевой ПВХ, во время работы, вы не раз будете на нее наступать и продавливать собственным весом. При этом не забывайте про небрежное обращение со стремянкой, падение тяжелых предметов. Все это запросто может повредить изоляцию кабеля.

Кто рискнет проложить кабель в стяжке без защиты, то есть без гофры, в дальнейшем может столкнуться с серьезными проблемами. Стяжка к сожалению, иногда дает трещины, а вместе с ними будет рваться и провод.

Кстати, по поводу мифов о сменяемости проводки проложенной в гофре, можно подробно прочитать в статье ”Монтаж кабеля в гофре – ошибки и заблуждения.”

Единственно полноценный вариант сменяемости, может быть только при закладке в стену широкого пластикового кабель канала или труб.

Такое зачастую делают на стенке, где будет вешаться телевизор. И то, в этом случае используются совсем другие кабеля.

Весь шлейф при монтаже по полу, желательно размещать на расстоянии от края стены (примерно 30см). Не нужно делать примыкания вплотную с ней.

При монтаже плинтусов, барной стойки или другой мебели, можно легко пробить и повредить кабель.

Что касается распаечных коробок, то наиболее оптимальным вариантом будет монтаж всех соединений в подрозетниках. То есть, там где устанавливаются выключатели и розетки используются углубленные подрозетники и вся коммутация выполняется внутри них. Если вам понадобится провести ревизию контактов или перекоммутировать что-либо, то проблем с этим не возникнет.

Снимается сам механизм выключателя или розетки, вытаскиваются от туда провода и проводятся все работы. Затем все собирается в обратном порядке.

При этом вам не нужно демонтировать, а затем заново натягивать натяжной потолок, как в случае с проводкой по верху.

Комбинированный вариант электрики

Однако не нужно брать за аксиому все вышесказанное и монтировать у себя в квартире электрику только по потолку, либо только по полу.

Весьма распространен вариант комбинированного решения данного вопроса. Часть проводов пускается поверху, а часть по низу.

Иногда в равной степени, иногда нет. Причиной этого может быть очень большой объем и разветвленность всей архитектуры проводки.

Если у вас в электрощитке не менее двух или трех десятков модульных аппаратов защиты, и при этом есть еще слаботочный щит, то при монтаже всего этого хозяйства по полу, вы получили бы огромнейший шлейф проводов.

Чем он шире, тем выше вероятность перехлестов и пересечения гофр между собой. Такие пересечения не есть хорошо. А в некоторых случаях даже могут привести к увеличению толщины стяжки.

Поэтому здесь идеальным решением будет комбинированный вариант. Небольшое количество гофр (в первую очередь слаботочку) можно пустить по потолку.

А силовые провода уложить в стяжку.

Также по потолку в будущем можно будет пускать дополнительные линии, которые вы изначально и не планировали, например на систему кондиционирования.

Главные требования при монтаже электропроводки

1. Установка счетчиков должна производиться в таких местах, где они могут быть доступны к обслуживанию. Все части, по которым проходит ток должны быть закрыты.2. Выключатели следует устанавливать на высоте не менее полутора метра над уровнем покрытия пола. В каждой комнате положение розеток должно быть строго с однойстороны, относительно двери. При открытии двери выключатель должен быть всегда доступен.3. Розетки следует устанавливать на уровне порядка 0,5-0,8 метров, считая от линии пола. Их положение должно зависеть от положения электроприборов.4. Следуя правилам пожарной безопасности, на шесть квадратных метров должна быть одна розетка, это минимально. Вне зависимости от площади вашей кухни, рекомендуется устанавливать в ней розетки количеством минимум в три штуки.5. В ванных можно устанавливать розетки, питание к которым приходит от трансформаторов разделительного типа, обладающих двойной изоляцией. Кроме этих случаев, впомещениях с повышенной влажностью исключена установка розеток.6. Следует соблюдать минимум расстояния между розетками и батареями для отопления с заземлением, этот минимум должен быть не менее полуметра. Тоже касаетсятрубопровода из стали и плит, работающими на газе.7. На каждой стороне перегородки между комнатами должно быть по розетке, причём устанавливаться они должны в единых точках. С этой целью необходимо будет проделать сквозное отверстие через стену.

8. При прокладке соединения проводов либо их ответвлений, следует использовать исключительно специальные соединительные и ответвительные коробки.

Как осуществляется правильная укладка кабеля в полу

Следует запомнить основное правило: при монтаже кабеля в бетонном полу используется обыкновенная гофра, а при монтаже в деревянном — металлическая. Прокладка проводки без какой-либо защиты запрещена всеми нормативными документами.

Что следует знать, приступая к разводке электрики по полу:

1. Все места соединений должны быть выполнены только в распределительных коробках. Наличие скруток в полу, без дополнительной защиты, недопустимо. Также нельзя оставлять открытыми другие виды соединений: с применением гильз или клеммных колодок, болтовых соединений и другого.
2. Очень удобно распределительную коробку выводить на поверхность пола. Это позволяет быстро определить и устранить неисправность, при этом не нарушая целостность напольного покрытия.
3. Гофру нельзя заполнять кабелем больше чем на половину. Это следует учесть и выбирать гофру соответствующего диаметра. Только тогда, для замены провода, его можно будет полностью достать из пола.
4. Не стоит монтировать слишком длинные линии — 20 м вполне достаточно. Если требуется применение проводников большей длины, то необходимо применять специальные транзитные короба.
5. На одном кабеле не должно быть более двух изгибов, углы которых составляют 90 градусов и выше. Это пагубно скажется на дальнейшей эксплуатации электрической сети и при необходимости проводник невозможно будет достать.
6. При прокладке кабеля в деревянном полу, не стоит крепить его к лагам, в этом случае, в них делают специальные отверстия, через которые потом пропускают гофру. Наличие таких отверстий никак не повлияет на устойчивость напольного покрытия. Для дополнительной безопасности, все элементы деревянного пола должны быть обработаны специальным составом, предотвращающим горение.
7. Приступая к заливке бетонного пол необходимо помнить, что толщина цементной стяжки над проводкой должна составлять приблизительно 30 см. Для лучшей устойчивости (но не в целях электробезопасности), в стяжку также укладывают армированную сетку.
8. Гофра с проводниками не должна пересекаться, все кабели должны проходить параллельно друг другу. При их пересечении потребуется поднимать уровень пола, что подразумевает дополнительный расход строительного материала.

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА В ПОЛУ

В некоторых ситуациях осуществляют монтаж проводки в полу. Электропроводка по полу проводится с учетом следующих правил:

1. Кабель защищают гофрой или металлическим рукавом при монтаже трассы под стяжкой из бетона и стальной трубой при разводке электросети под деревянным полом.
2. В полу нельзя допускать скруток. Все провода располагают в распределительных коробках, которые устанавливают под напольным покрытием.
3. При монтаже электропроводки в напольной поверхности гофра заполняется до 40 % внутреннего объема.
4. Предельная длина одной трассы не должна превышать 20 м.
5. При проведении проводки в деревянном полу нужно обработать дерево противопожарными средствами.
6. При прокладке электропроводки в полу нельзя делать разветвляющую трассу от щитка. В такой ситуации будет сложно поменять испорченный участок кабеля.
7. Толщина стяжки под гофрой составляет не менее 30 мм.

Порядок монтажа может быть различным: или сначала создается сеть из труб, в которые продевается кабель, или сразу выполняется монтаж трасс с кабелем внутри.

Главное учитывать, что перед заливкой бетонной стяжки или набиванием доски на лаги, нужно проверить готовую электросеть на обрыв или наличие короткого замыкания. Затем можно приступать к укладке пола, подключению розеток, выключателей, светильников.

ПОДВОДЯ ИТОГ

Документом, который досконально определяет нормы и правила монтажа электропроводки является ПУЭ (правила устройства электроустановок).

При монтаже электропроводки следует соблюдать следующие основные правила:

• все счетчики, коробки, выключатели, розетки необходимо располагать в легкодоступных местах, чтобы при необходимости ремонта (обслуживания) к ним был свободный доступ (все токоведущие части элементов должны быть закрыты);
• выключатели необходимо размещать возле входной двери или возле дверного проема, высота монтажа 1-1,5 метра. Стоит помнить, что для удобства пользования выключателями их нужно устанавливать с одной стороны (по ходу движения) во всех помещениях;
• розетки устанавливаются в местах предполагаемого размещения электрооборудования, высота их монтажа не должна превышать 50-80 см. Профессиональный монтаж электропроводки предполагает установку из расчета 6 кв.м. — одна розетка. Также правила предусматривают не менее трех розеток на кухне, без учета ее площади;
• в туалете, ванной монтаж розеток запрещен, но их все же можно установить, только подключение элементов должно выполняться через разделительный трансформатор;
• прокладка провода осуществляется только по горизонтали или вертикали. Горизонтальная прокладка выполняется с соблюдением следующих размеров: 150 мм от потолка, 50-100 мм от карнизов или балок, 150-200 мм от пола. Вертикальная – на расстоянии 100 мм от углов и проемов;
• прокладка кабеля пучками запрещена, т.е. при наличии нескольких параллельно идущих проводов их следует размещать на расстоянии не менее 3 мм друг от друга;
• все соединения проводов выполняются в специальных ответвительных или соединительных коробках (монтаж электропроводки для деревянного дома предполагает также использование специальных асбестовых прокладок);
• нулевые и заземляющие провода в месте ввода соединяются сваркой. К электроприборам они подсоединяются болтовыми (винтовыми) соединениями.

При проектировании и монтаже электропроводки следует применять устройства, обеспечивающие электро и пожарную безопасность объекта (автоматические выключатели, устройства защитного отключения — УЗО, системы заземления).

Излишне, наверное, говорить о необходимости обеспечения качественного соединения проводов, надежной их изоляции, соблюдения при монтаже соответствующих правил безопасности.
