Вступление

Вопрос, что выбрать накладной или встроенный электрощит для квартиры совсем не праздный. От ответа зависит и объем будущих работ, и материал который нужно покупать и дизайн помещения. Для начала вспомним, что такое накладной и встроенный электрощиты.

Они бывают двух типов:

Для жилья со стенами из гипсокартона оптимальным вариантом будет — встроенный электрощит, который гармонично впишется в интерьер помещения. Но, если отсутствует возможность сделать проем для щитка, или стены изготовлены из бетона, то следует установить наружный электрощит.

Устанавливая устройство на даче, стоит учесть строительные материалы, которые использованы в производстве. Деревянные сооружение лучше всего оснастить внешним безопасным электрическим щитком. В гараже и других хозпостройках как правило нет необходимости интегрировать устройство, поэтому подойдет наружное, которое значительно проще монтировать в помещении.

УЗО и автоматические выключатели (АВ) для отдельных групп

Каждая линия потребителей, выходящая из кросс-модуля, защищается отдельными автоматами и УЗО. Когда речь заходит об их установке в распределительный щиток, сразу возникает два вопроса:

1. Как правильно выбирать защитные устройства по номиналу и дифференциальному току отсечки?
2. Как и в какой последовательности УЗО и автоматы соединяются между собой?

Постараемся дать на них развернутые ответы. Для начала давайте выясним, какие функции выполняют представленные устройства:

1. УЗО защищает человека от поражения электрическим током, при этом оно не может защитить себя и электроустановку от сверхтоков и токов короткого замыкания. Поэтому систему электроснабжения в обязательном порядке следует оснащать одновременно и УЗО, и АВ.
2. Автоматические выключатели же никак не реагируют на токи утечки, но защищают цепь от перегрузок и коротких замыканий.

В основе защитного действия УЗО лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам, находящимся под напряжением. При нормальных условиях ток, протекающий по нейтральному проводу, точно равен току в фазном проводе. Если между ними возникает разница из-за утечки на землю через поврежденную изоляцию или через тело человека, то прибор реагирует на это немедленным отключением сети.

Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.

Розеточные линии (сечение кабеля 2,5 мм²) защищаются АВ на 16А, линии освещения (сечение кабеля 1,5 мм²) АВ на 6 или 10 А. Потребители мощностью более 3,5 кВт подключаются к щиту отдельным кабелем через отдельный АВ. Сечение кабеля и номинал АВ в этом случае нужно рассчитывать.

На корпус АВ всегда наносится буквенное обозначение категории устройства по току срабатывания (например, B16, C16). Цифра, стоящая после буквы, обозначает номинал устройства в амперах. В бытовых системах используются АВ следующих категорий: «В» и «С». Устройства категории «B» срабатывают практически мгновенно при увеличении тока в цепи до 3–5 номиналов. Устройства категории «C» рассчитаны на мгновенное отключение при 5–10 номиналах. Следовательно, автоматы категории «В» наиболее чувствительны к токам короткого замыкания и особенно рекомендуются для деревянного домостроения.

Теперь, что касается УЗО: эти устройства выбирают сразу по трем параметрам:

1. По номинальному току. Обозначение номинального тока прописывается в амперах и наносится на корпус устройства. При этом буквы, обозначающие категорию отключения (которые используются для маркировки автоматических выключателей или дифференциальных автоматов), на корпусе УЗО не прописываются.
2. По номинальному дифференциальному току – основной параметр УЗО, обозначаемый в миллиамперах (10 мА, 30 мА и т. д.).

3. По категории токов утечки: устройства группы – «АС» – срабатывают только на переменный ток утечки. Более чувствительные устройства (группа – «А») – реагируют и на переменные, и на пульсирующие токи утечки. В простых домашних системах допускается использовать устройства группы – «АС».

УЗО на 30 мА ставят «во главе» группы автоматических выключателей (например, 3-4 автомата подключаются к одному УЗО). Номинальный ток УЗО при этом должен быть не меньше, чем у вышестоящего АВ (как правило, вышестоящим является вводной АВ).

Итак, к каждому УЗО можно подключать несколько АВ, защищающих отдельные группы потребителей.

Если номинал УЗО больше или равен номиналу вышестоящего автомата, то к такому УЗО можно подключать несколько АВ (даже если суммарный номинал автоматов будет больше номинала УЗО). Если же номинал УЗО меньше вышестоящего АВ, тогда к УЗО можно подключать несколько автоматов, только при одном условии: если их суммарный номинал не превышает номинального тока УЗО.

Проще говоря, само УЗО находится под надежной защитой, если до или после устройства в цепь включен АВ, номинал которого меньше или равен номиналу УЗО.

И еще о номинале УЗО.

Помещения с высоким уровнем влажности (ванные комнаты, душевые) рекомендуется защищать УЗО с дифференциальным отключающим током – 10 мА, если на них выделена отдельная линия. В остальных случаях, например, если одна линия выделена на несколько помещений (кухня, ванная и т. д.), следует использовать УЗО с дифференциальным током срабатывания – не более 30 мА (СП 31-110-2003).

На какие параметры ориентироваться при выборе щитка в квартиру.

1. Определится с расположением электрического шкафа

Будет он в коридоре или в отдельном помещении — это влияет на размер, лучше конечно размещать в отдельном помещении, но, зачастую это непозволительная роскошь.

Если нет отдельного помещения, кладовой, например то обычно используются встраиваемые шкафы .

2. Количество модулей для квартиры

В общем случае для квартирного электрического щита надо предусмотреть установку от 12 до 16 модулей, если квартира одно – трёхкомнатная. В индивидуальном случае при проектировании количество может варьироваться.

маркировка автомата

примеры схем для квартиры, однофазная и трехфазная

3. Материал изготовления.

Металлический корпус из-за технологических особенностей изготовления всегда выглядит проще по сравнению с пластиковым корпусом, который делается методом литья под давлением. Это позволяет сформировать сложные поверхности, сделать рёбра и углы более округлой формы и т.п. Кроме того, пластиковый электрощиток не окрашивается. А на металлических поверхностях при нарушении краски появляются совсем некрасивые места. При этом не всегда удаётся идеально подобрать оттенок краски при их устранении. Поэтому для офиса и квартиры накладной щиток из пластика более подходящий.

Вывод: для квартиры лучше выбрать пластиковый щиток

Противопожарное УЗО

Противопожарные устройства защитного отключения призваны защищать от пожара.  В качестве противопожарных УЗО используются устройства, срабатывающие на номинальный дифференциальный ток – от 100 до 300мА. Это довольно большая уставка, и она не позволяет защитить человека от поражения электрическим током. По этой причине отдельные группы потребителей оснащаются дополнительными (более чувствительными) УЗО.

В последнее время широкое распространение получили селективные противопожарные УЗО.

Тип «S» (селективное УЗО с задержкой срабатывания) – предназначено для того, чтобы при замыканиях на землю в линиях (например, в линиях розеток) срабатывали только нижестоящие УЗО конкретной линии, а противопожарное УЗО на вводе продолжало работать, питая исправные участки электропроводки.

Поговорим о габаритах бокса для электросчетчика

Главное – понять, что отталкиваться придется не от размеров в сантиметрах, а от его емкости. Дело в том, что размеры электрощита определяются количеством модульных устройств, которые помещаются в нем на DIN-рейках, которые, в свою очередь, закреплены на задней стенке ящика в один или несколько рядов.

Все устройства для комплектации щита по ширине кратны одному модулю. 1 модуль = 18 мм. Это – ширина стандартного однополюсного автоматического выключателя.

Но будьте внимательны: не покупайте впритык. Обязательно добавьте как минимум 2 модуля «на вырост» – вполне возможно, что в будущем придется доукомплектовать бокс. На время простоя пустые места на рейке закрываются пластиковыми заглушками.

Кстати говоря, чем просторнее щиток (при равном количестве модулей), тем проще и удобнее монтировать в нем автоматы и прочие устройства, так как есть место для маневра. Плюс – лучше воздухообмен внутри бокса, а также, впоследствии его легче обслуживать, – например, быстро добраться до крепежных винтов, не снимая корпуса автоматов.

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

• Электросчетчик
• УЗО (Устройство защитного отключения)
• Нулевая шина
• Заземляющая шина
• Автоматы:
  1. Вводной – 30-60 А
  2. Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
  3. Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
  4. Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Современные возможности дизайна

Одно дело электрощит для гаража, – там о красоте особенно не думаешь, был бы прочный и защищенный от сырости. А вот в прихожей совсем не хочется ежедневно наблюдать объект совершенно инородного с отделкой помещения внешнего вида. К счастью, вполне реально найти даже очень симпатичные серии.

Скажем прямо: говорить о дизайне электрощитов – значит говорить о европейской продукции. Китайские и отечественные бренды, хотя и стараются поднажать в плане визуальной эстетики, пока далеко отстали от тех же «немцев» – флагманов щитовой индустрии.

Лаконичные конструкции, простые плавные линии, прозрачные двери, и в нескольких цветовых решениях, и даже под зеркальную вставку или доску для крепления записок с помощью кнопок, – здесь вы найдете очень удачные решения, например, у Hager. Причем, очень советуем проконсультироваться у специалистов одного из официальных дилеров марки, так как, довольно специфичную информацию о новинках дизайна электрощитов самостоятельно обнаружить довольно проблематично, да и не догадаешься сам, что в этой отрасли существуют те или иные находки.

Так, например, в серии Golf от того же Hager предлагается ассортимент наклеек нескольких оттенков (темное дерево, светлое дерево, алюминий, камень, красный, синий, золотой).

Цветные самоклеящиеся стикеры для гармоничного сочетания с интерьером в серии Hager Golf. Их назначение – интегрирование бокса в интерьер помещения. Самоклеящийся декоративный стикер для монтируемой заподлицо рамки обеспечивает гармоничный переход к отделке стены, – разве можно догадаться, что на рынке представлено даже такое?

Последовательность подключения УЗО и автоматических выключателей

Первое правило подключения: если фаза взята с одного УЗО, то ноль от всех потребителей, подключенных к данной фазе, должен возвращаться на исходное УЗО. То есть нулевой и фазный провода не должны после УЗО смешиваться с другими нулями и фазами.

На схеме мы видим два автомата, идущие на осветительные группы (защита осветительных линий с помощью УЗО обязательной не является). Противопожарное УЗО на данной схеме не обозначено. Розеточные группы защищены защитным отключением, имеющим номинал – 40 А и 30 мА.

Подключение выполнено просто:

• осветительные группы не подключены к УЗО, поэтому ответвление нулевого и фазного провода на них осуществляется после вводного автомата;
• фаза на розеточные группы берется от одного УЗО;
• ноль розеточной группы подводится к отдельной нулевой шинке, которая также подключена к УЗО.

Во время комплектации электрических щитов следует избегать ситуаций, при которых к одному УЗО подключается неограниченное количество линий. Для обеспечения этого условия стандартный щиток оснащается несколькими устройствами защитного отключения. УЗО в данном случае группируются по типам подключаемых помещений и по видам нагрузки. Например, розеточная группа ванной комнаты подключается к УЗО номиналом – 10 мА, а розеточные группы кухни и жилых помещений подключаются к УЗО номиналом – 30 мА.

Учёт потребителей, создание групп

Нужно начать с составления полного списка потребителей, если он не делался во время монтажа проводки. Сюда войдёт не утюг и не бра в прихожей, а каждый приходящий к щиту провод, который должен быть записан и обозначен номером.

Системы электроснабжения жилых помещений выполняются по одним и тем же принципам, поэтому схожи между собой. Отдельно запитываются силовые розетки каждой комнаты и отдельно — освещение комнат. Некоторые бытовые приборы не подключаются к распределительным коробкам, их провода идут непосредственно к щиту. Это не всегда объясняется их повышенной мощностью, как у электроплиты, например. Обособленность может быть следствием повышенных требований к защите (бойлер должен подключаться через очень чувствительное УЗО), либо необходимостью отключать прибор локально (кондиционер для обслуживания).

Итак, вот типичный список для современной трёхкомнатной квартиры:

1. Розетки спальня.
2. Розетки гостиная.
3. Розетки детская.
4. Розетки санузел.
5. Розетки кухня.
6. Розетки коридор + прихожая.
7. Стиральная машина.
8. Бойлер.
9. Кондиционер.
10. Электроплита.
11. Свет спальня.
12. Свет гостиная.
13. Свет детская.
14. Свет кухня + санузел.
15. Свет коридор + прихожая + балкон.

Безусловно, если каждую цепь «посадить» на свой автомат и пустить через  — это будет и надёжнее, и удобнее. Но вопросы компактности и экономичности тоже важны. Некоторые цепи из перечисленных выше можем объединить, если нагрузка будет умеренной, а отдельная автоматика не нужна. Например, пункты 1 и 2, также возможны комбинации 11+12+13 и 14+15.

Требования к установке

Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7.1. Остановимся на главных из них.

Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.

Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.
Место установки распредщитка должно быть хорошо освещено естественным светом

Это немаловажно для обслуживания конструкции.
К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.

Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка.

Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:

Материалы корпуса, и защита от пыли и влаги

В соответствии с требованиями стандартов, современные модели бытовых электрощитов производят из негорючего пластика (лучше – прочного ABS) и листового металла. Иногда материалы комбинируют: пластиковый каркас и стальная дверца, или наоборот.

В целом, металлическая конструкция более прочная, устойчивая к возгоранию и вандализму, а потому более подходит для уличного размещения или в технических и подсобных помещениях, где не исключен риск механических повреждений. Качественные модели защищены от коррозии с помощью специального порошкового покрытия или краски, а для плотного прилегания дверцы к корпусу ящика применяют уплотнители.

Пластиковые боксы легкие, прочные и, что важно для квартир, – выглядят более эстетично. Некоторые серии от европейских производителей вообще поражают продуманными вариантами дизайна, и мы обязательно предоставим наводки дальше по тексту

А пока, не отходя от темы прочности и надежности, поговорим о степени защиты от пыли и влаги.

Для жилого (по умолчанию теплого и сухого) помещения или офиса это не столь важный фактор, потому сойдут щиты и с минимальным IP20, хотя большинство модульных щитов все-таки защищены на уровне IP30-40. А вот для установки в гараже, на складе, на парковке и в других технических помещениях, где повышенная сырость, выбирайте модели не ниже IP44.

При высокой влажности и для установки на улице – только от IP54, а еще лучше – с максимальным показателем IP65-66. Нельзя игнорировать данный фактор, так как только правильно подобранная защита от пыли и влаги защитит чувствительную модульную автоматику. Здесь также важна стойкость к действию ультрафиолета.

Еще одна строгая рекомендация: в помещении, где применяются краски, растворители и подобные вещества, вешайте только устойчивый к агрессивным химическим воздействиям щиток. Варианты выбирайте, например, у Hager в серии Orion или у бренда Spelsberg.

Как защитить щиток со всем содержимым от погодных явлений, мы выяснили. А от случайных или намеренных посягательств посторонних людей? Здесь поможет замок с ключами. Обычно бытовые модульные щитки комплектуются защелкой. Но в ряде случаев необходим замок.

В квартире, – как защита от экспериментов любопытных детей; при уличном монтаже, – как барьер от посягательств посторонних. Замки с комплектом ключей, как опцию, предлагают многие производители; уточните перед покупкой параметры  у консультанта, или почитайте форумы.

Так что же выбрать накладной или встроенный электрощит для квартиры

Честно говоря, у меня нет конкретного совета, какой электрощит установить в своей квартире. Но несколько советов помогут вам в выборе.

• Если вы планируете делать скрытую проводку и вам, в любом случае, предстоят работы по штроблению, ставьте встроенный электрощит.
• Перед выбором щитка определитесь с местом его установки, и измерьте толщину этой стены. Не во всякую стену можно встроить электрощит и не всякую стену можно разрушать.
• И последнее, ставьте квартирный электрощит в доступном месте с быстрым доступом к нему. Это нужно для соблюдения правил электробезопасности. Вы всегда быстро и просто должны отключить электропитание квартиры.
• При покупке электрощита купите щит с несколькими запасными модулями для резерва.

Электрощит

Квартирный электрощит или просто, электрощит это металлический или пластиковый короб (бокс), с установленными в нем коммутационными, защитными и другими электротехническими устройствами.

Устройства  соединяются в общую распределительную или учетно-распределительную, электрическую цепь. Схема электрощита позволяет распределить поступающую электрическую энергию на групповые цепи квартиры (дома). Такая сборка щита может происходить на заводе изготовителя или делаться своими руками по месту установки.

Электрощит с установленным электросчетчиком называют учетно-распределительный щит. Щиты, предназначенные для квартир, называют квартирные электрощитки. По своей конструкции электрощитки имеют определенное количество мест под коммутационные устройства. Одно место называется модулем и оно предназначено для установки одного, однополюсного автомата защиты или,что тоже самое, автоматического выключателя. Количество модулей возможных для установки указывается в маркировке щитка. Обычно в импортных щитках (боксах) это 6, 8, 12, 24, 54 модуля, в отечественных щитках выбор несколько богаче, хотя эстетика щитов проигрывает.

Металлический ящик с окошком для размещения модульных устройств и электросчетчика

Если принято решение о скрытой установке, – проверьте толщину стены и сопоставьте ее с глубиной выбранного ящика. В 95% случаев покупают и устанавливают готовые боксы под модульные устройства. Но, иногда, в нетипичных ситуациях, приходится выкручиваться; тогда берут детали для сооружения щитка в разборе. Например, нестандартное решение с применением ревизионных дверей пригодится, когда необходимо смонтировать электрощит в слишком глубокой уже существующей нише, для которой готовый щит не подходят по габаритам. В этом случае отдельно понадобится задняя стенка и рама с дверцами (также представлены из пластика или металла).

Верные приметы качества

Расскажем вам немного о главных отличиях качественного щитка от дешевых экземпляров. Чтобы вы сами смогли решить, стоит ли экономить на покупке.

Итак, основные преимущества хорошего электрощита:

Жесткий прочный каркас обеспечивает простоту и надежность монтажа и на поверхности, и в нише. В копеечных экземплярах –  тонкие стенки и хлипкая конструкция не редкость, деформация легко случится уже на этапе установки.

Достаточно внутреннего пространства для удобного подключения модульных устройств, и общая эргономика конструкции (без зазоров и люфта).

Удобные, продуманные детали: качественная перфорация отверстий для подвода и отвода кабеля, набор сопутствующих деталей для монтажа, специальные «лапки» для крепления в полые стены, эргономичная надежная защелка и приятный общий вид.

Элементы, устанавливаемые на щите

Электрощит устанавливается на вводе в дом. Он может быть как внутренним, так и накладным. Накладной установить проще, поэтому для дачного дома, где он будет находиться в любом подсобном помещении, рекомендуется именно эта конструкция.

Для установки распредшкафа наружной установки не требуется специальной подготовки. Его просто нужно закрепить на стене дюбель-гвоздями. Также наружный электрошкаф можно монтировать на улице, например, на столбе.

Несколько советов по выбору электрошкафа:

Берите шкаф с запасом установочных мест. Лучше, если после сборки останется свободное место, нежели элементы будут установлены впритык.
Не стоит экономить на стоимости корпуса. Проверяйте, чтобы материал, из которого он изготовлен, был самозатухающим.
Лучше всего – шкафы, у которых снимаются стенки. Это обеспечивает легкий доступ к элементам конструкции.
Проследите, чтобы DIN-рейки легко отодвигались или вынимались.

Электрический щиток в загородном доме, какой лучше?

Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7.1.

Главные правила установки электро щита.

Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.

Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.

Место установки распределительного щитка должно быть хорошо освещено естественным светом

Это немаловажно для обслуживания конструкции

К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения. Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек.

Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка.

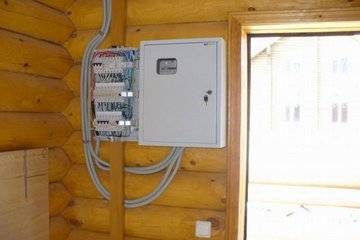

Пример уличного электрощитка для дачи.

Ситуация с выбором типа коробки для установки электрощита в загородном доме неоднозначная, в каждом случае индивидуальная, может подойти и пластиковый и металлический вариант исполнения.

Общая рекомендация: лучше использовать металлический шкаф, и в случае, если он находится на улице приобретать шкаф с замком.

Блог компании ЭлектроОМ

Наша страница ВК

Выводы и финишные рекомендации

Покупая бокс под установку модульных устройств защиты электросети, учтите главные факторы:

• место размещения определяет выбор материала и степени IP (дома попроще, на улице с максимальной защитой), а также потребность в надежном замке;
• сумма модулей по составленной схеме электрощита определяет его габариты (не забудьте оставить, как минимум, парочку мест про запас);
• обходите стороной сомнительные кустарные ящики, никто не поручится за качество размещения и хранения устройств в нем.
•  доверьте главные элементы электросети проверенным производителям, а монтаж – ответственному профессиональному электрику;
•  сертифицированный щиток обязательно сопровождается техническим паспортом;
•  покупая электрощит для дома или квартиры, не поленитесь поискать удачную, в плане дизайна, серию. Берите курс на немецких производителей, у них представлены настоящие находки для эстетов.

Анастасия Василенко (с)
