Селективность защиты в схемах электроснабжения

Карта селективности

Все характеристики токовых устройств вносятся в определенную схему. Она позволяет создать максимальную защиту автоматов. Основной ее принцип — это последовательность подключения аппаратов.

При создании карты учитываются определенные правила:

один источник напряжения для всех установок;
правильный масштаб нужен для хорошего просмотра расчетных точек;
отмечаются минимальные и максимальные показатели короткого замыкания и защитные свойства.

Отсутствие грамотно построенной карты приводит к нарушениям электроснабжения. Наглядная схема позволяет увидеть согласованность установок и сравнить работу автоматов. Сама схема состоит из двух осей:

ось абсцисс — это величина тока в кВ;
ось ординат — это время в секундах.

Виды селективной защиты

Селективность защитной аппаратуры разделяется на следующие виды:

Полная. Задействовано два аппарата с последовательным подключением, при воздействии сверхтоков срабатывает защита только одного, который находится ближе к зоне неисправности.
Частичная. Подобна полной, но защита действует только до определенного показателя сверхтока.
Временная. В цепь включается несколько автоматов с одинаковыми токовыми характеристиками, но разной выдержкой по времени. В результате от самого ближнего к неисправности, до самого отдаленного автоматического выключателя, аппараты друг друга страхуют (например, самый ближний сработает через 0,02 с, следующий через 0,5 с, ну и последний через 1 с, если остальные 2 не сработают).
Токовая. Если говорить грубо, то принцип действия токовой селективности защит аналогичен временной, но только выдержка происходит не по времени, а по величине тока. К примеру, автоматические выключатели устанавливаются на вводе 25А, далее 16А, а потом 10А. При этом время отключения у них может быть одинаковое.
Времятоковая. Кроме реакции механизмов защиты на ток, также определяется время этой реакции.
Зонная. При выявлении нарушения порога тока срабатывание установки позволяет точно определить неисправную зону и отключить подачу электричества только в ней.
Энергетическая. Все процессы по предотвращению поломки происходят в литом корпусе автоматического выключателя. Отключение происходит за такой малый срок, что отметка максимального значения тока не достигает своего результата.

Также селективность защиты может быть абсолютной и относительной. В первом случае отключается только поврежденный участок цепи. По такому принципу работают предохранители, установленные в электроприборах. Относительная селективность защищает не только «свой участок», но и соседний, если в нем не отработала абсолютная селективная защита.

Что такое селективная защита

Правило, утверждающее, что величина тока, проходящего через все распредвыключатели, установленные за вводным автоматом, меньше обозначенного тока последнего, является основой селективной защиты. В сумме эти номиналы могут быть и больше, но каждый отдельный обязательно хотя бы на шаг ниже вводного. Так, если на вводе установлен 50-амперный автомат, то следующим за ним устанавливают выключатель, с номиналом по току в 40 А.

Автоматический выключатель состоит из следующих элементов: рычага (1), клемм винтовых (2), контактов подвижного и неподвижного(3, 4), биметаллической пластины (5), винта регулировочного (6), соленоида (7), решетки дугогасительной (8), защелки (9)

При помощи рычажка как включают, так и выключают впуск тока на клеммы. К клеммам подводят и фиксируют контакты. Подвижный контакт с пружиной служит для быстрого размыкания, а связь цепи с ним выполнена через неподвижный контакт. Расцепление, в случае перекрытия током своего порогового значения, происходит за счет нагрева и изгиба биметаллической пластины, а также соленоида.

Токи срабатывания настраивают при помощи регулировочного винта. С целью предотвращения появления электродуги во время размыкания контактов, введен в схему такой элемент, как дугогасительная решетка. Для фиксации корпуса автомата существует защелка. Избирательность, как особенность релейной защиты — это умение обнаруживать неисправный узел системы и отсекать его от действующей части ЭЭС.

Здесь приведена схема щита, наглядно показывающая, как распределяется нагрузка по квартире. Перед установкой автомата нужно выполнить расчет суммарной мощности оборудования, которое будет подключено к нему

Селективность автоматов — это их свойство работать поочередно. Если этот принцип нарушен, будут греться и автоматические выключатели, и электропроводка. В результате может возникнуть КЗ на линии, перегорание плавких контактов, изоляции. Все это приведет к выходу из строя электроприборов и пожару.

Допустим, на длинной линии электропередач возникла аварийная ситуация. Согласно главному правилу селективности первым срабатывает автомат ближайший к месту повреждения. Если в обычной квартире в розетке происходит короткое замыкание, на щитке срабатывать должна защита линии, частью которой эта розетка является. Если этого не произошло, наступает очередь автоматического выключателя на щиток, и только за ним — вводного.

Принцип дифференцирования

Эта разновидность селективности характерна для электрических цепей с мощными агрегатами, такими как:

электродвигатели;
преобразователи напряжения;
электрогенераторы;
кабельные сети;
шины сборные.

Фазовые и амплитудные отклонения величин токов в точках А и В воспринимаются как авария. При этом аварийные события за пределами участка АВ не воспринимаются. Защита срабатывает если ток IA больше чем ток IB. Но при этом должны использоваться специальные трансформаторы тока, которые позволяют отстроить защиту от ненужных процессов, влияющих на срабатывание защиты, таких как:

ток намагничивания трансформатора;
насыщение токовых датчиков и возникающий при этом ток погрешности;
ёмкостная составляющая тока линии электропередачи.

Применение находят две схемы соответственно выбранному методу поддержания устойчивости работы защиты:

Преимуществами являются:

хорошая чувствительность;
большая скорость отключения в зоне защиты.

Недостатки:

дороговизна;
высокие требования к персоналу, допущенному к эксплуатации защиты ввиду её сложности;
требует установку максимальной токовой защиты на случай аварии.

Типы селективности электрических приборов

Классификацию защиты электрических устройств можно представить в различии схем подключения:

Полная. Если несколько приборов подключены последовательно, то на неисправность быстрее реагирует тот, что находится ближе к зоне аварии.
Частичная. Принцип действия селективности автоматов аналогичен с полной, но существует ограничение величины тока.
Временная. Такого рода избирательность предполагает разное время выдержки автоматов с одинаковыми характеристиками на срабатывание в случае поломки. Эта защита предназначена для того, чтобы подстраховать автоматы по скорости выключения. Например: первый начинает действовать спустя 0,2 сек, второй – 0,4 сек и т. д.
Токовая. Принцип работы селективности тот же, что и у временной, но в этом случае параметром выступает максимальная токовая отметка. Выставляются определённые значения в порядке убывания от источника питания до объекта нагрузки. Например, при вводе 28 А., к розеткам 18 А и 12 – к свету.
Времятоковая. Одна из самых сложных систем по защите от неисправностей. Аппараты подразделяются на четыре различные группы: A, B, C и D, каждая из которых реагирует на ток. В этом случае сложно составить схему защиты автоматических выключателей при коротком замыкании. Наиболее эффективна защита будет при первой группе А. Её используют в основном для электронных цепей. Наибольшую популярность и распространённость получили аппараты типа С, однако следует серьёзно отнестись к их установке.
Зонная. Этот способ защиты используется чаще всего в промышленности, так как он является дорогостоящим и довольно сложным. За работой электрической сети следят специальные приборы. При достижении установленного значения все данные передаются в центр контроля, где выбирается аппарат для выключения. Селективность этого вида предполагает наличие специальных электронных расцепителей. Они действуют следующим образом: при обнаружении какого-либо нарушения аппарат, расположенный ниже, подаёт сигнал другому автомату, который находится выше. Если в течение 1 секунды не сработает первое устройство, включится второе.
Энергетическая. Здесь автоматы действуют очень быстро, благодаря чему ток короткого замыкания не успевает достичь максимального значения.

Принцип селективности для выбора автоматических выключателей и УЗО

Это свойство еще именуют избирательностью. Селективность позволяет надежно эксплуатировать электрохозяйство благодаря правильному подбору защитных устройств. Для любой электрической схемы применяется иерархия автоматов защиты, разделяющие электропроводку с потребителями на определенные участки — электрические цепи, даже когда ток идет от источника к потребителю напрямую, минуя промежуточные звенья. Неисправность в этой самой простой схеме может возникнуть внутри:

генератора;
приемника;
или соединительных проводов.

Каждый из этих случаев требует своего технического решения, которое позволит быстрыми способами надежно выявить и локализовать поврежденный участок.

Селективность определяет правила установки и совместимости защит. Для этого вся система электроснабжения разбивается на отдельные составные участки, делится на зоны с включением в них отключающих аппаратов, реагирующих на появление неисправностей.

Виды селективности

Избирательность бывает:

абсолютная;
относительная.

Принцип абсолютной селективности подразумевает отключение возникающих повреждений исключительно в своей зоне. Защиты, выполненные по относительному принципу, реагируют на неисправности своего и соседних участков. Они могут сработать по любому пусковому фактору. Поэтому для исключения ложных отключений их наделяют дополнительными функциями:

величиной выдержки времени на срабатывание;
уставками по току, напряжению, частоте, электрическому сопротивлению, направлению мощности или другим параметрам сети.

Селективность защиты абсолютная и относительная

Понятие селективности определено ГОСТотм IEC 60947-1-2014. Выделяют два типа селективности — абсолютную и относительную. Если работа защиты скоординирована таким образом, что она срабатывает исключительно внутри защищенной зоны, то это указывает на ее абсолютную селективность. В этих обстоятельствах максимальный ток селективности становится таким же, как и максимальная отключающая способность расположенного ниже автомата.

Срабатывание в виде резервного, когда не произошло отключение на проблемном участке, называют относительно селективной защитой. При этом происходит отключение выше расположенных выключателей. В случае превышения заданной величины тока выключателя-автомата, т.е. при отсутствии больших перегрузок, селективная защита действует практически безотказно. Куда затруднительней добиться этого при коротких замыканиях.

Упрощают задачу таблицы селективности, которые производители прилагают к своим изделиям. Применяя их, создают группы с селективностью срабатывания

Данные о выпускаемых изделиях предприятия размещают и на своих сайтах. Связки выключателей формируют только по таблицам одного конкретного производителя. Следует учитывать, что группы, устроенные по относительному принципу, обладают большим числом функций.

Буква «Т» в таблице обозначает полную селективность пары аппаратов, а число — частичную. Когда ожидаемая пограничная величина тока КЗ меньше, чем число, указанное в таблице, избирательность будет обеспечена

Чтобы проверить избирательность между автоматом выше- и нижестоящим, находят скрещение вертикали и горизонтали. Обеспечение селективности — очень важная задача при питании потребителей, относящихся к особой категории. При ее отсутствии может произойти остановка производственного процесса, повреждение линий, отключение систем кондиционирования, дымоудаления и других.

Виды селективной защиты

Полная и частичная

Полная защита предназначена для последовательного подключения приборов. При аварии максимально быстро сработает тот защитный агрегат, который находится ближе всех к месту поломки. Частичная селективная защита во многом похожа на полную, но функционирует лишь до определенной величины тока.

Временная и времятоковая

Временная селективность – это когда у последовательно подсоединенных аппаратов при идентичных характеристиках тока установлена отличающаяся выдержка времени на срабатывание (при последовательном увеличении от проблемной зоны до источника питания). Временная защита применяется, чтобы автоматы могли подстраховать друг друга в случае сбоя. К примеру, первый должен сработать через 0,1 секунды, если он неисправен, спустя 0,5 секунды в дело вступает второй, а при необходимости третий заработает через 1 секунду.

Времятоковую селективность считают максимально сложной. Для нее применяется аппаратура 4 групп – А, В, С и D. У каждой из них наблюдается персональная реакция на электроток и отключение в необходимый момент. Наилучшая защита достигается в группе A, которая используется в основном для электроцепей. Самый популярный тип агрегатов – С, однако специалисты не советуют устанавливать их повсеместно и непродуманно.

Селективность по току

Данная разновидность схожа по методу работы с временной, однако отличие в том, что главным критерием выступает предельная величина токовой отметки. Значения тока выстраиваются в порядке убывания от источника питания до объектов загрузки.

Если около выключателя А возникает КЗ, защита конца В не должна работать, а сам выключатель обязан снимать напряжение с прибора. Чтобы селективность по току гарантировала тотальную избирательность, потребуется иметь большое сопротивление между обоими выключателями. Его получают при помощи:

протяженной линии электропередачи;
вставки обмотки трансформатора;
включения в разрыв провода сечения меньшего размера.

{SOURCE}

Виды селективных схем подключения

Защитная аппаратура по селективности подразделяется на несколько видов. К таковым относятся следующие виды защит:

полная;
частичная;
токовая;
временная;
времятоковая;
энергетическая.

На каждом из них нужно остановиться отдельно.

Защита полная и частичная

При такой защищённости цепи подразумевается последовательное подключение аппаратов. В случае возникновения сверхтока сработает тот автомат, который ближе всего к месту повреждения.

Важно! Частичная избирательная защита отличается от полной селективности тем, что срабатывает лишь до установленного значения сверхтока

Токовый тип селективности

Выстраивая в убывающем порядке величины токов от источника к нагрузке, обеспечивают работу токовой избирательности. Главной мерой здесь является предельное значение токовой метки.

Например, начиная от источника питания или ввода, автоматические выключатели устанавливают в последовательности: 25А, 16А, 10А. Все автоматы могут иметь одинаковое время на срабатывание.

Важно! Между автоматами должно быть высокое сопротивление цепи. Тогда они будут иметь эффективную избирательность

Повышают сопротивление путём увеличения протяжённости линии, включения участков с проводом меньшего диаметра или вставкой трансформаторной обмотки.

Токовая селективность

Временная и времятоковая селективность

Что значит селективная защита по времени? Особенностью такого построения схемы релейной защиты является привязка ко времени срабатывания каждого защитного элемента. Автоматические выключатели обладают одинаковыми токовыми параметрами, но имеют разную выдержку времени при срабатывании. Время срабатывания увеличивается по мере удаления от нагрузки. К примеру, самый ближний рассчитан на срабатывание после 0,2 с. В случае его отказа через 0,5 с. должен сработать второй. Работа третьего автоматического выключателя рассчитана через 1 секунду в случае несрабатывания первых двух.

Временная избирательность

Очень сложной считается времятоковая избирательность. Чтобы её организовать, необходимо выбирать приборы групп: A, B, C, D. У группы А наивысшая защита (применяется в электроцепях). Каждая из этих групп имеет индивидуальную реакцию на величину электрического тока и временную задержку.

Энергетическая селективность автоматов

Такая защита обусловлена свойствами выключателей, которые заложены производителем. Быстрое срабатывание – до того, как токи КЗ достигли максимума. Счёт идёт на миллисекунды, согласовать такую избирательность очень сложно.

Энергетическая селективность

Что такое зонная селективность

Определение данного покрытия избирательной защитой сети связано с особенностью её построения. Это достаточно дорогой и сложный способ. В результате обработки сигналов, поступающих от каждого выключателя, определяется зона повреждения, и отключение происходит только в ней.

Информация. Для обустройства такой защиты требуется дополнительное питание. Сигнал от каждого выключателя подаётся в контрольный центр. Отключения производятся электронными расцепителями.

Такие схемы рациональнее всего использовать на промышленных предприятиях, где системы обладают высокими значениями токов КЗ и значительными рабочими токами.

Пример и график зонной избирательности

Виды селективной защиты

Полная и частичная

Временная и времятоковая

Времятоковую селективность считают максимально сложной. Для нее применяется аппаратура 4 групп – А, В, С и D. У каждой из них наблюдается персональная реакция на электроток и отключение в необходимый момент. Наилучшая защита достигается в группе A, которая используется в основном для электроцепей. Самый популярный тип агрегатов — С, однако специалисты не советуют устанавливать их повсеместно и непродуманно.

Селективность по току

протяженной линии электропередачи;
вставки обмотки трансформатора;
включения в разрыв провода сечения меньшего размера.

Watch this video on YouTube

Энергетическая

Данная схема подразумевает быстродействие селективности автовыключателей. При этом токи коротких замыканий (КЗ) не имеют возможности набрать свои максимальные значения.

Данные автоматы-«скорострелы» работают на протяжении буквально пары миллисекунд. Из-за большой динамичности нагрузок реально действующие времятоковые параметры защит согласовать крайне затруднительно.

Рядовой пользователь не имеет возможности отследить характеристики данного типа селективности. Производитель обязан предоставлять их в виде графиков и таблиц.

Зонная селективность

Такие схемы часто используются на промышленных объектах. Это не только весьма сложный, но и предельно дорогой способ защиты. Для применения зонной селективности нужно приобретать специальные приборы слежения.

Все данные, полученные в процессе работы приборов, сосредотачиваются в центре контроля. Он определяет, какой именно автомат нужно задействовать для отключения.

В данных устройствах используются электронные расцепители. Их схема работы такова: при появлении аварийной ситуации нижестоящий аппарат подает сигнал тому, что выше. Если через 1 секунду нижнее устройство не сработало, в дело вступает второе.

Как устроен автомат?

В теории для каждого их токов может быть вычислено индивидуальное время отключения, имеющее разную величину (от 1-2 секунд до 10-15 минут и более). С другой стороны, ложная работа должна быть исключена. Если протекающий в цепи ток не несет риска для проводников и электроприборов, то в его отключении нет необходимости.

Это значит, что при установке тока перегрузки должна быть учтена реальная нагрузка защищаемой цепи. Не менее важный момент — проверка защиты перед подключением на факт точного определения тока и времени срабатывания.

Автоматические выключатели имеют три типа расцепителей

Механический — подразумевает ручное отключение и включение устройства.
Электромагнитный — расцепитель, позволяющий быстро отключать токи КЗ.
Тепловой — наиболее сложное устройство, обеспечивающее защиту от тока перегруза.

При выборе АВ уделяется внимание двум показателям — параметрам соленоида и теплового расцепителя. Определяются они по буквенному обозначению, нанесенному на автомате

Маркировка выполнена в виде латинской буквы, прописанной перед цифрой, отражающей номинальный ток устройства.

Главные функции

Ключевые задачи селективной защиты — обеспечение бесперебойного функционирования электросистемы и недопустимость сгорания механизмов при появлении угроз. Единственным условием для корректной работы такого типа защиты считают согласованность защитных агрегатов между собой.

Как только возникает аварийная ситуация, испорченный участок при помощи селективной защиты мгновенно определяется и отключается. При этом исправные места продолжают работу, а отключенные никак им в этом не мешают. Селективность существенно снижает нагрузку на электрические установки.

Базовый принцип обустройства такого типа защиты кроется в оборудовании автоматов с номинальным током, который меньше, чем у прибора на вводе. В сумме они могут превышать номинал группового автомата, но по отдельности – никогда. К примеру, при установке вводного устройства на 50 А следующий аппарат не должен обладать номиналом выше 40 А. Первым всегда сработает агрегат, находящийся максимально близко к месту ЧП.

Таким образом, к основным функциям селективной защиты можно отнести:

обеспечение безопасности электрических приборов и работников;
быстрое выявление и отключение той зоны электросистемы, где случилась поломка (при этом рабочие зоны не прекращают функционирование);
снижение негативных последствий для рабочих частей электромеханизмов;
снижение нагрузки на составные механизмы, предотвращение поломок в неисправной зоне;
гарантия непрерывного рабочего процесса и постоянного электроснабжения высокого уровня.
поддержка оптимальной работы той или иной установки.

Принцип селективности

При проектировании схем на объектах с различным оборудованием в электрике обязательно учитываются вопросы, обеспечивающие безопасность эксплуатации электроустановок. Все устанавливаемые элементы защиты имеют определенные технические характеристики и не являются универсальными для различных аварийных ситуаций.

Селективность переводится на русский язык как избирательность, правильно выбранные технические характеристики элементов защиты для конкретного участка цепи обеспечивает надежную безаварийную эксплуатацию. Электрическую цепь на любом объекте разделяют на участки, где устанавливаются автоматические выключатели определенной категории, с соответствующими характеристиками.

Для наглядности работы селективных схем защиты рассмотрим цепи, где ток проходит от источника питания напрямую к потребителю (нагрузке). В этом случае неисправность, короткое замыкание, утечка тока через изоляционный слой и другие причины могут возникнуть в разных местах:

На отдельных элементах оборудования нагрузки;
В проводке электропитания на разных участках по всей длине;
В распределительных щитах, трансформаторных подстанциях;
На генераторе, вырабатывающем электрический ток.

Для каждого перечисленного места, где возникает неисправность, чтобы своевременно отключить электрооборудование и предотвратить выгорание отдельных элементов, надо установить автоматы защиты с соответствующими характеристиками. Для эффективности работы все элементы защиты должны быть согласованы между собой.

Карта селективности трехступенчатой времятоковой защиты

На диаграмме по вертикальной оси указано время в секундах, по горизонтальной оси – величина тока нагрузки. Зелеными точками отмечены значения характеристик, которым должны соответствовать защитные автоматические выключатели на каждой ступени.

Избирательность для электросети отдельного объекта можно разделить на два вида:

Абсолютная – когда отключается конкретный участок цепи с элементами оборудования, где возникает неисправность;
Относительная – при этом виде избирательной системы отключение может произойти на нескольких направлениях сети с различным оборудованием, независимо от того, на каком из участков возникла неисправность. Особенно это актуально в схемах с мощными электродвигателями, где большие пусковые токи.

Для исключения ложных срабатываний устанавливаются дополнительные опции:

Для каждого элемента нагрузки защита имеет задержку по времени на отключение;
Устанавливается величина тока срабатывания;
Величина напряжения;
Температура;
Частота, сопротивление и другие параметры, в зависимости от параметров сети и типа оборудования нагрузки.

Селективность — защита

Селективность защиты не нарушается при внешних коротких замыканиях независимо от состояния фиксации элементов за шинами.

Селективность защиты обеспечивает отключение минимального числа потребителей при повреждении какого-либо участка. Для обеспечения селективности защиты ближайшие к потребителю выключатели должны иметь наименьшую и по мере приближения к источнику питания — возрастающую выдержку времени при отключении. Разность значений времени отключения двух последовательно расположенных выключателей между источником питания и потребителем называется ступенью селективности.

Селективность защиты в электрических сетях — избирательность при автоматическом отключении участков сети. Например, при коротком замыкании в сети участок сети с коротким замыканием должен отключиться аппаратом, расположенным перед этим участком, а не аппаратом, расположенным ближе в источнику питания, так как последний может включать и другие участки сети.

Селективность защиты с отсечкой трансформатора, имеющей время 0 5 сек, обеспечивается.

Селективность защиты плавкими предохранителями в разомкнутых сетях, как было показано выше ( см. § 2.4), достигается или путем соответствующего выбора номинальных токов плавких вставок последовательно установленных предохранителей, или путем соответствующего выбора площадей поперечного сечения плавких вставок.

Селективность защиты питающих линий и подстанции обеспечивается всегда, так как предохранители перегорают практически мгновенно.

Выбор плавких вставок предохранителей для трехфазных трансформаторов.

Для селективности защиты трансформаторов предохранители выбираются по номинальной силе тока плавкой вставки, исходя из следующих соображений: а) предохранители на стороне низшего напряжения должны защищать трансформатор от перегрузок и от коротких замыканий в сети низкого напряжения. Главный предохранитель на стороне низшего напряжения выбирают по номинальному току трансформатора. При наличии на стороне низшего напряжения нескольких ответвлений для защиты от перегрузок устанавливаются на ответвлениях предохранители, выбираемые по току ответвления; глаиный предохранитель является в этом случае защитой от коротких замыканий на оборке и резервной защитой по отношению к предохранителям ответвлений; б) предохранители на стороне высшего напряжения предназначаются для защиты от повреждений внутри трансформатора и от коротких замыканий на стороне высшего напряжения. Эти предохранители выбирают на 2 — 3-здратный ток для трансформаторов мощностью до 180 ква и на 1 5 — 2-кратный ток для трансформаторов мощностью до 320 ква.

Схема включения максимального реле.| Схема включения максимального реле совместно с реле времени и сигнальным реле.

Обеспечение селективности защиты различных участков сети вызывает необходимость — определенной последовательности срабатывания реле, установленных в различных ее участках.

Чтобы обеспечить селективность защиты при возможных отклонениях параметров вставок, допущенных при их изготовлении, а также при различных условиях работы предохранителя ( в зависимости от места его установки), необходимо подбирать соответственно величины номинальных токов плавких вставок предохранителей на двух смежных участках линии.

Чтобы обеспечить селективность защиты, токи плавких вставок предохранителей или расцепителей автоматов, установленных в одной цепи, должны по возможности отличаться не менее чем на две ступени.

Чтобы обеспечить селективность защиты при возможных отклонениях параметров вставок, допущенных при их изготовлении, а также при различных условиях работы предохранителя ( в зависимости от места его установки), необходимо подбирать соответственно номинальные токи плавких вставок предохранителей на двух смежных участках линии.

Быстродействие и селективность защиты являются требованиями противоположного характера, и во многих случаях достижение одного из них идет в ущерб другому. В конкретных условиях при выборе рационального технического решения приходится находить компромиссное решение

При выборе типа защиты целесообразно учитывать степень важности защищаемого объекта. Более совершенная и дорогостоящая защита оправдывает себя при мощных преобразовательных установках, не допускающих даже кратковременного перерыва электропитания.

В противном случае селективность защиты при внешних коротких замыканиях нарушается. Для второй ступени защиты расчет параметров производится аналогично.

Как построить карту селективности?

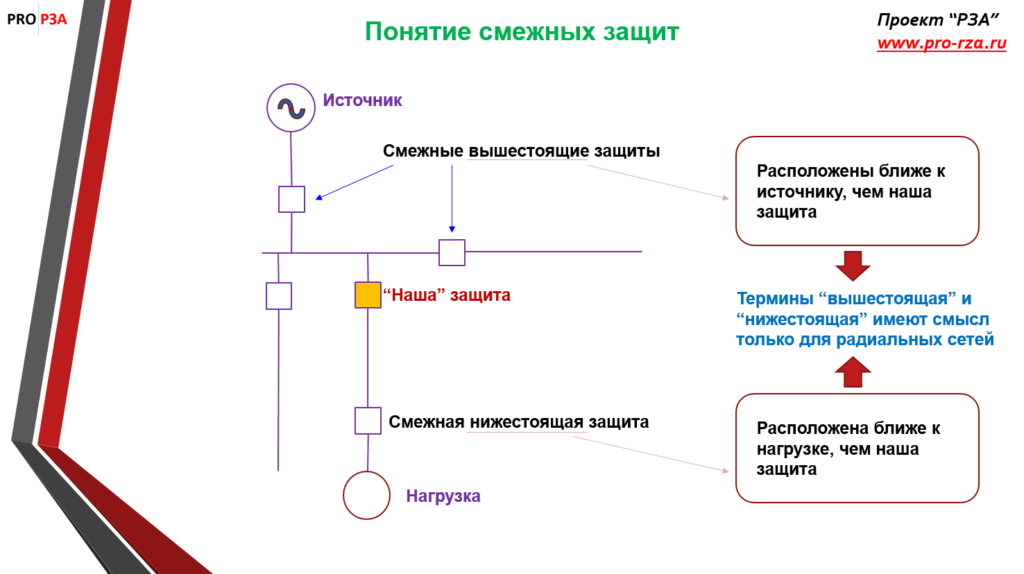

В сети последовательно установлены защитные аппараты и у каждого есть своя характеристика. Если взять любую защиту и относительно нее рассматривать схему, то защиты, находящиеся рядом с рассматриваемой, будут называться смежными.

Переводя требование селективности релейных защит на язык характеристик получаем:

Времятоковые характеристики смежных защит не должны пересекаться и между ними всегда должен быть резерв по оси времени, который называется ступень селективности

Как убедиться, что защиты селективны между собой?

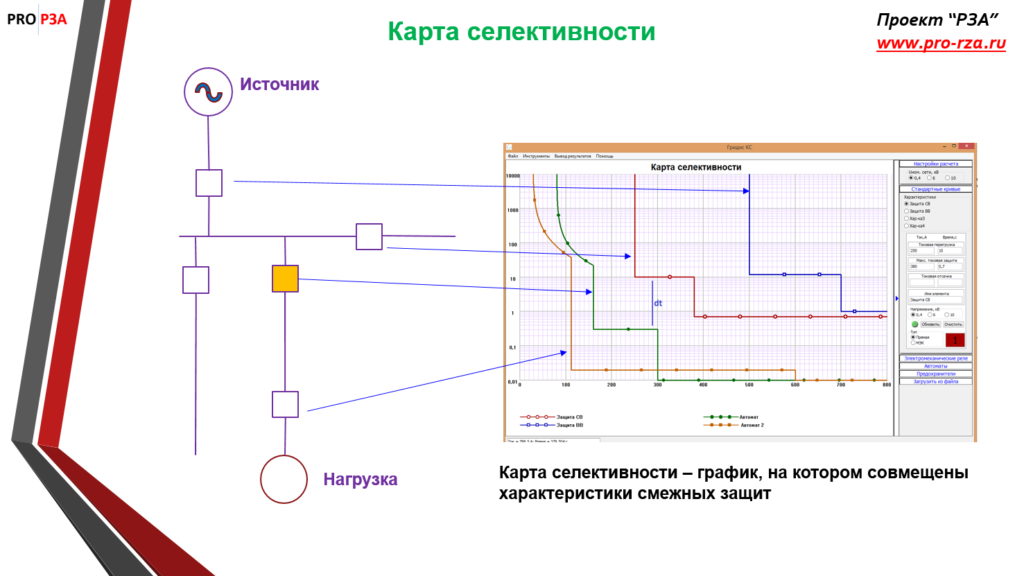

Нужно, по рассчитанным уставкам, построить на одном графике все характеристики смежных защит и проанализировать график на предмет пересечений защитных характеристик. Если пересечений нет и между кривыми всегда есть промежуток по оси времени равный 0,25-0,3 с (ступень селективности для современных защит), то значит защиты селективны между собой.

Данный график называется картой селективности

Стоит отметить, что токовые отсечки смежных защит на графике могут пересекаться потому, что они их селективность обеспечивается особым выбором тока срабатывания (токовая селективность).

Характеристики защит от перегрузки и МТЗ смежных защит не должны пересекаться так как их селективность обеспечивается различными выдержками времени срабатывания (временная селективность)

Анализ карты селективности проводится визуально, либо, если построение проведено в программе, автоматически.
