Проверка работоспособности

На всех современных УЗО имеется кнопка с надписью «TEST» (проверка). При нажатии на неё подаётся ток в специальный проверочный провод, вследствие чего УЗО, если оно работоспособно, должно отключиться. Но нужно учитывать два важных момента:

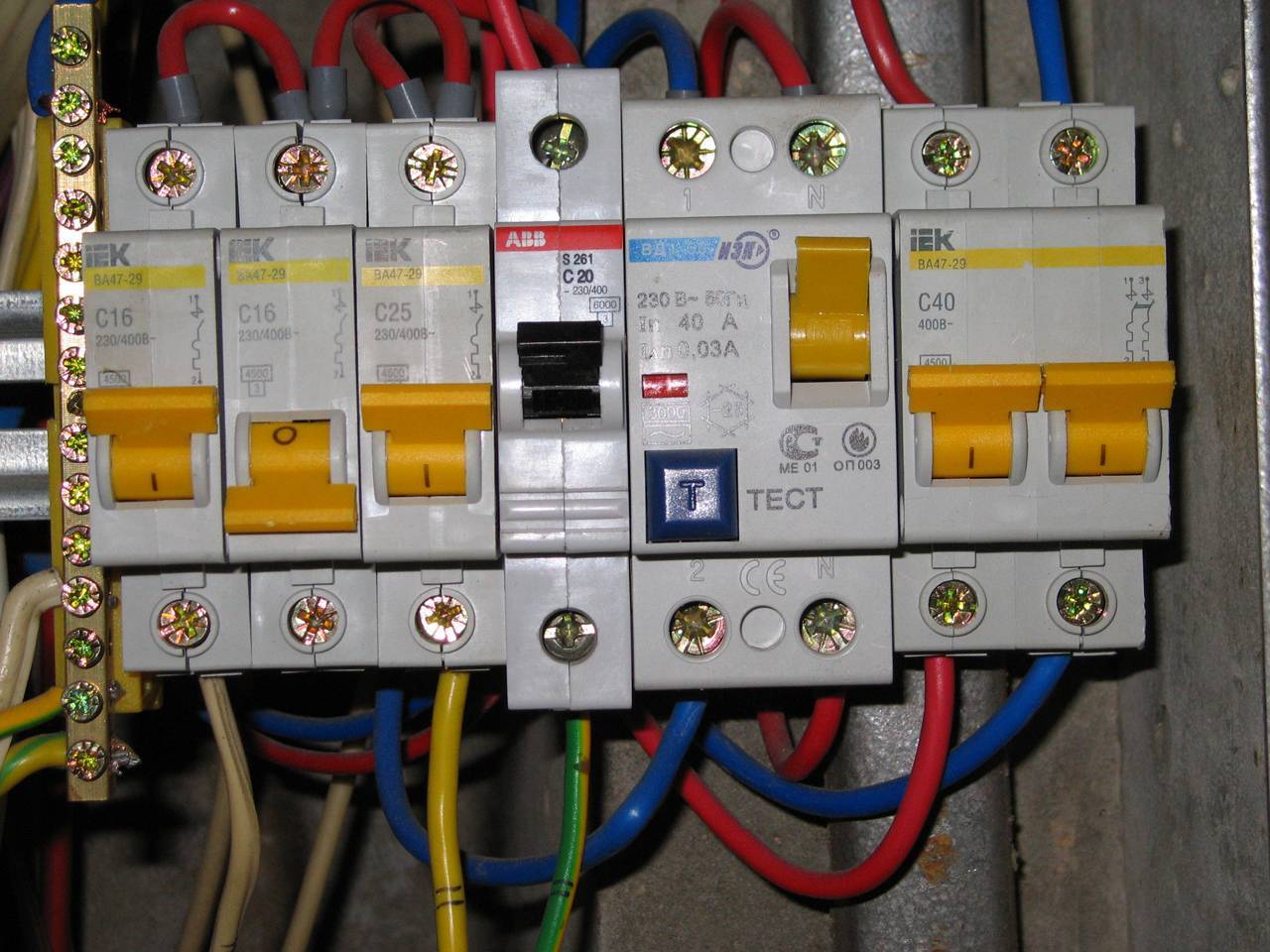

Кнопка «ТЕСТ»

1. Отключение УЗО при нажатии кнопки «TEST» свидетельствует лишь о целостности внутренних цепей, но данный факт не является гарантией того, что характеристики прибора (отключающий ток утечки и время срабатывания) соответствуют нормативным требованиям. Поэтому не теряйте бдительности и если вы приобретаете УЗО в небольшом магазине или на рынке, попросите показать сертификат.
2. Точно так же срабатывание уже установленного на место выключателя при нажатии данной кнопки не говорит о том, что он подключён правильно. Вполне вероятно, что по нажатию кнопки «TEST» прибор отключаться будет, а реальную утечку тока из-за ошибки в подключении проигнорирует.

Если вы хотите проверить работоспособность УЗО по-настоящему, нужно пригласить профессионального электрика и попросить его выполнить пробную утечку тока

Специально обращаем внимание читателя на то, что данную операцию должен выполнять специалист

Особенности эксплуатации: Раз в месяц УЗО рекомендуется проверять при помощи кнопки «TEST».

Как правильно выбрать

Чтобы выбрать УЗО для квартиры, коттеджа или дачного дома, необходимо в первую очередь определиться с уровнем безопасности, которого планируется достичь.

Нужно учитывать в первую очередь тип проводки. Если электропроводка старая, то устанавливать дифференциальный выключатель по току бессмысленно: в ней почти наверняка будут присутствовать токи утечки. Если выбрать и установить УЗО с пределом в 30 мА, то оно будет срабатывать слишком часто.

Если поставить устройство с порогом отключения выше — то в нем не будет практического смысла.

Кроме того, многие марки ВДТ не предназначены для работы с алюминиевой проводкой, которая была стандартом для квартир в домах, построенных в СССР.

Основные характеристики устройства

Для того чтобы определиться, какое УЗО является лучшим, при его покупке необходимо учитывать все параметры и технические характеристики.

После информации о производителе и названия торговой марки на корпус наносятся данные о рабочих характеристиках и номинальных значениях, как то:

1. Наименование и серии. В надписи необязательно должно встречаться слово “УЗО”, многие производители называют его “ВТД” (выключатель дифференциального тока).
2. Значение номинального напряжения. Оно должно быть однофазным (220 В) или трехфазным (330 В) на стандартную частоту 50 Гц. Если устройство выбирается для частного дома, то брать необходимо то, которое рассчитано на трехфазное напряжение.
3. Номинальный рабочий ток — максимальное значение, которое защитное устройство способно перерабатывать. Есть устройства на 16, 20, 25, 32, 40, 63, 80 и 100 А.
4. Номинальный дифференциальный ток — это значение утечки, при которой срабатывает защита и происходит автоматическое выключение электричества. Эта величина может быть в 6 мА, 10 мА, 30 мА, 100 мА, 300 и 500 мА.

Watch this video on YouTube

На корпусе предусмотрена маркировка, которая рассказывает о дополнительных характеристиках:

1. Значение номинального условного тока короткого замыкания — это максимум КЗ, при котором УЗО может продолжать нормально функционировать с тем условием, что дополнительно с ним установлен автовыключатель.
2. Время срабатывания защиты. Это промежуток времени от возникновения утечки и до ее устранения, за которое срабатывает защита. Максимальное значение — 0,03 с.
3. Обязательная схема устройства.

Подключение УЗО и автоматов в электрощите — основные схемы

Мы рассмотрели пример определенного дома или квартиры и выделили группы потребителей электроэнергии, выбрали для них автоматику и рассмотрели методику расчета соответствию требованиям. Дополним изученное выше наглядным примером и схемой как правильно подключить УЗО и автоматы. Укомплектуем электрический щит:

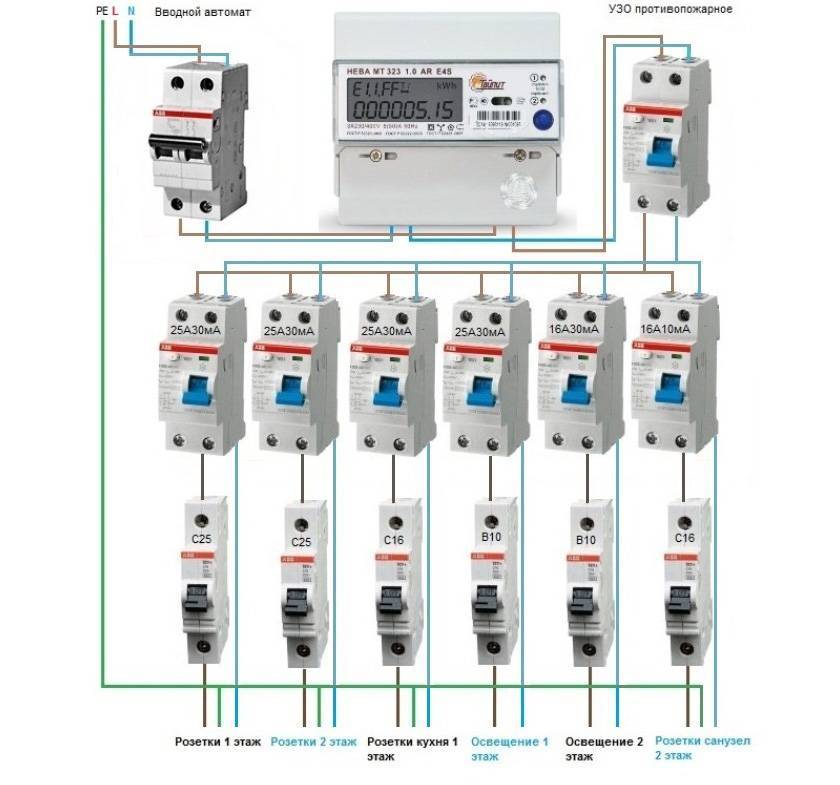

Схема подключения УЗО и автоматов

Рассматривая данную схему может возникнуть несколько вопросов:

• Установка вводного автомата.
• Установка противопожарного узо.
• Оптимизация количества устройств защитного отключения.

Начнем с последнего пункта. Естественно условие использовать отдельное УЗО на каждую группу потребителей электроэнергии обосновано. Однако всегда есть альтернатива и можно от чего то отказаться в данной схеме. К примеру, можно:

• Убрать противопожарное устройство защитного отключения.
• На освещение первого и второго этажа не использовать УЗО.
• Установить на розетки первого и второго этажа одно общее устройство защиты. При этом номинальный ток группового УЗО выбирается так, чтобы он был равен или больше суммы номиналов групповых автоматических выключателей. Если сумма номиналов групповых автоматов превышает номинал вводного автоматического выключателя, тогда номинальный ток устройства защитного отключения выбирается равным номинальному току вводного УЗО,  а если вводное противопожарное устройство  не установлено, тогда равным или больше номинала вводного автоматического выключателя.

В любом случае — это всего лишь варианты, которые необходимо просчитать и проанализировать. Вариантам и схемам подключения УЗО посвятим отдельный обзор. А теперь для завершения темы кратко рассмотрим установку вводного автомата и противопожарного узо.

Вводной автомат – это автоматический выключатель подачи электричества от питающей сети к объекту, если возникает перегрузка в цепи, или произошло короткое замыкание. От обычных автоматических выключателе использованных в схеме он отличается большей величиной номинального тока. При малом количестве нагрузок он может быть однополюсным и подключаться через фазный провод. В нашем примере использовали двухполюсный образец. Двухполюсный автомат представляет собой блок с двумя полюсами. Они снабжены объединенным рычажком и имеют общую блокировку между механизмами отключения. Эта конструктивная особенность важна, так как ПУЭ запрещают производить разрыв нулевого провода.

В распределительных щитах могут устанавливаться противопожарные УЗО. От обычных устройств они отличаются большей уставкой по току утечки – 100 мА или 300 мА. Для того, чтобы выполнялась селективность, желательно использовать устройства с буквой S на передней панели. Если установить обычное не селективное, то при срабатывании одного из групповых УЗО почти всегда будет срабатывать и противопожарное.

В качестве дополнения — видео: схемы подключения УЗО

Рассмотренная тема довольна обширна, и мы постарались разобрать как правильно подключить УЗО и автоматы в квартире (доме) по заданной схеме и планировке. Выбор того или иного защитного устройства должен быть обоснован расчетами и соответствовать нормам. Для лучшего понимания рекомендуется изучить дополнительные материалы по этому вопросу.

Что такое уставка

Это важнейший параметр, который должно обеспечить устройство. Именно уставка определяет срабатывание и безопасность, которое обеспечивает УЗО. Известно, что поражение человека, которое начинается со ступора и неспособности к движению, появляется с величины тока, равной 30 мА. Чем значительнее превышение этого порогового значения, тем тяжелее последствия. Величина уставки также указывается на лицевой стороне устройства. Наиболее подходящими с точки зрения электробезопасности будут модели с уставкой 30 мА и менее, т. е. 10 мА.

Их необходимо применять в помещениях с повышенной влажностью. В квартирах это кухня, туалетная и ванная комнаты. Если на балконе, лоджии или террасе, где дожди попадают на пол и создают сырость, имеются светильники и розетки, они также должны быть соединены через УЗО с уставкой 10 мА. Такие же рекомендации применимы к вспомогательным сооружениям дачных и частных домов – сараям, беседкам. В остальных помещениях норма уставки – 30 мА. Следующие в большую сторону величины – 100, 300 и 500 мА.

Устройства с этими уставками применяются как противопожарные. Их располагают в самом начале домашней электросети. Если в электропроводке начнутся процессы, которые являются сопутствующими развитию пожара, появятся токи утечки, которые и будут зафиксированы этими УЗО. При этом срабатывание их произойдет, как и у всех моделей, при меньших значениях, нежели величина уставки.

Какие бывают УЗО

Основная классификация устройств защитного отключения происходит по току их срабатывания. Например, противопожарные приборы реагируют на токи в 100, 300 и 500 мА. Они защищают проводку от возгорания при нарушении изоляции и коротком замыкании. Обычно вводное УЗО устанавливаются за электросчетчиком и обеспечивают защиту всего объекта. Для людей электрический ток становится опасным при 50 мА. Поэтому устройства, защищающие от возгораний, не способны защитить человека от поражения током. Для этих целей применяются устройства, отключающие сеть когда ток достигает значения в 10 или 30 мА.

Защитные устройства отличаются количеством полюсов и могут быть использованы в одно- или трехфазных сетях. Каждый тип устройств отличается способом функционирования. Маркировку, нанесенную на корпус прибора, необходимо правильно расшифровывать и точно знать, что она означает:

• АС – категория УЗО, используемая только в сетях переменного тока. Соответственно, прибор реагирует только на переменный ток.
• А – защитные устройства данной категории срабатывают не только при переменном, но и при постоянном токе.
• В – обладает более расширенными функциями и реагирует на три вида тока. Кроме постоянного и переменного, устройство отключается при выпрямленном дифференциальном токе.
• S – селективные приборы с возможностью задержки времени при отключении.
• G – также являются селективными устройствами, но с меньшей задержкой по времени.

Классификация УЗО происходит и по техническому исполнению. Это позволяет более качественно подобрать УЗО. Чаще всего используются электромеханические устройства, у которых отсутствует собственный источник электропитания. Они срабатывают и производят отключение в при появлении дифференциального тока.

Другой тип относится к электронным защитным устройствам, требующим подключения к внешнему источнику питания. В связи с этим надежность защиты снижается, поэтому такие УЗО применяются реже. При выключении дополнительного питания они отключают сеть автоматически, при возобновлении питания сеть так же автоматически включается. Отдельные конструкции приборов не предусматривают автоматического включения цепи, когда возобновляется подача питания.

Назначение и устройство УЗО

Устройство представляет собой автоматический прибор, отключающий напряжение при возникновении дифференциального тока (дифтока, тока утечки). Именно он, возникающий при той или иной неисправности электрооборудования, в большинстве случаев является следствием несчастных случаев. Хуже всего то, что неисправность, вызывающая утечку, никак себя не проявляет. Стиральная машинка стирает, компьютер обсчитывает задачу, бойлер прилежно греет воду. Но стоит человеку коснуться кожуха такого прибора или встать под душ, как произойдет непоправимое.

Характеристики устройства защитного отключения

От того, насколько правильно вы выберете устройство защиты, будет зависеть ваше здоровье, а, возможно, и жизнь. Именно поэтому к данному вопросу нужно подойти со всей ответственностью. Чем же характеризуются УЗО, которые имеют и еще одно название – дифференциальные выключатели (не путать с автоматами)?

• Дифференциальный ток. Основной параметр прибора. По сути, это чувствительность системы защиты. К примеру, дифференциальный выключатель, изображенный ниже, сработает при утечке в 30 мА (позиция 3 на фото).
• Рабочий ток или мощность. Токовая нагрузка в амперах, которую прибор может долговременно выдерживать без повреждения и перегрева (позиция 1).
• Рабочее напряжение. Максимальное напряжение сети, в которую будет встраиваться УЗО (позиция 2).
• Род напряжения. Род напряжения сети, в которую будет встраиваться прибор защиты. Может быть переменным, постоянным или переменным + постоянным (позиция 5).

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Watch this video on YouTube

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

1. В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
2. Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

1. Прибор типа “АС”. Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
2. Устройство типа “А”. Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
3. Устройство типа “В”. Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

1. Селективное устройство типа “S”. Отключается не сразу, а через заданный промежуток времени.
2. Тип “G”. По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

• электронный — работающий от внешней сети;
• электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

• Legrand;
• ABB;
• AEG;
• Siemens;
• Schneider Electric;
• DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Расчёт параметров УЗО

При расчёте параметров УЗО производители учитывают следующие данные:

1. Опасным для человека считается ток в 50 мА. Поэтому все УЗО, предназначенные для защиты от поражения электротоком, имеют уставку дифференциального тока не более 30 мА. Выключатели с большей уставкой являются противопожарными.
2. Время срабатывания обеспечивается такое, чтобы при поражении электротоком не успела наступить фибрилляция сердечной мышцы. Безопасным в этом отношении считается период в 20 – 40 мс.
3. Каждой силе тока соответствует своя мощность тепловыделения. К примеру, при утечке тока в 500 мА выделяется 100 Вт тепла. Исходя из этого, уставки диф. тока противопожарных УЗО не превышают 500 мА.

Чем ниже температура воспламенения строительного материала постройки, тем более низкой должна быть уставка тока утечки противопожарного УЗО.

Число фаз и УЗО

Поскольку сравнивается ток нулевого провода с фазным, та часть устройства, которая его контролирует, присутствует в любом случае. В однофазной модели добавляется одна часть, контролирующая фазный ток, и получается два входа и выхода. В трехфазной модели добавляются три части – по одной для каждой фазы. Получается четыре входа и выхода. Так условно можно назвать винтовые клеммы, которыми зажимаются жилы проводов, идущих от сети к УЗО и затем к нагрузке.


Однофазное УЗО
Трехфазное УЗО

Хотя встречаются рекомендации, согласно которым трехфазные модели рекомендуется устанавливать лишь для мощных потребителей, таких как электроплиты или электрические котлы, бросим на это тень сомнения. Если не сделать одновременное отключение всех трех фаз в любом случае, а поставить однофазное УЗО в каждую из фаз, при срабатывании одного из них получится перекос фазных напряжений.

А это при большой задействованной мощности – фактически аварийная ситуация. Но если в каждой фазе устанавливается однофазное УЗО, можно применить один автоматический выключатель с тремя контактами, срабатывающий от любого из них. В этом случае перекоса фаз не произойдет. Для одной фазы также могут быть варианты соединений элементов схемы, показанные далее на изображении.

УЗО с автоматами

Выбор для квартиры

Для примера расчета возьмем квартиру в многоэтажном доме. В этажном щитке на вводе стоит автоматический выключатель. Пусть автомат будет на 40 Ампер. Он защищает от коротких замыканий и перегрузок. Сразу за ним монтируется противопожарное УЗО, расчет его номинала произведем позднее.

Оно нужно для защиты от пожара при нарушении изоляции кабеля или ее пробое. Дальше, для обеспечения большей безопасности и бесперебойности снабжения электричеством, на каждую или несколько групп устанавливаются УЗО с определенным Iут от 10 до 30 mA. Зависит от токов утечки.

Есть даже розетки со своими устройствами УЗО. На каждую группу потребителей устанавливается свой автоматический выключатель перегрузок.

В ванной комнате стоит стиральная машинка мощностью 1,8 кВт. Так как она расположена во влажном помещении, то для безопасности предусмотрим автомат защиты на 16 A и произведем расчет УЗО по мощности.

Рабочий ток для стиральной машинки равен:

Длина фазного провода до нее составляет 20 м.

Отсюда IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х7,3+0,01х20)=9,36 mA.

Ближайший в ряду УЗО на 16 A, ток утечки 10 mA.

Как выбрать УЗО

Как и любое другое устройство, УЗО или как их еще называют выключатели дифференциального тока, имеет разные технические характеристики.

Основными параметрами, на которые обращают внимание при выборе УЗО. являются:

• — напряжение сети 220/380 В;
• — количество полюсов. для однофазной сети – двухполюсные, для трехфазной – четырехполюсные;
• — номинальный ток на который рассчитано УЗО. Выпускаются на номинальный ток нагрузки 16, 20, 25, 32, 40, 63, 80, 100 А;
• — дифференциальный ток на который реагирует УЗО (ток утечки) – 10, 30, 100, 300, 500 мА;
• — по типу дифференциального тока:

АС — реагируют на переменный ток утечки;

А — реагирует на утечки переменного тока и постоянного пульсирующего;

В — реагирует на постоянный и переменный;

S — для обеспечения селективности имеет выдержку времени отключения;

G — тоже, что и S, но имеет меньшую выдержку времени.

Номинальный и дифференциальный ток

В характеристиках этого устройства всегда будут указаны обозначения приблизительно такого типа: 25/10 мА, 40/30 мА, и т. п. Это — параметры номинального и дифференциального тока, при которых работает аппарат. Номинальный ток выражается в амперах (А), это — суммарная величина всех токов, которые могут проходить сквозь устройство в штатном режиме работы, неограниченно долго.

Приведем пример. Группа потребителей — розетки и освещение одной жилой комнаты— запитана от отдельного автомата на 16 А. Автомат по нормативу может выдерживать нагрузку в 1,13 от номинала неограниченно долго, а в 1,45 номинала — до 1 часа.

На защитные устройства этот норматив не распространяется, поэтому если в розетки будет включено несколько мощных потребителей, чей суммарный ток составит, допустим, 17 А в течение нескольких часов, то автомат не выключится, но УЗО может выйти из строя.

Дифференциальный ток, выражающийся в миллиамперах (тысячных долях ампера) — это и есть тот ток утечки, при котором ВДТ должен срабатывать. Для защиты человека от поражения электротоком используются приборы с границей по дифференциальному току в 10-30 мА. В качестве противопожарной защиты — УЗО с границей в 100 мА.
