Установка автоматических выключателей

Для комплексного обеспечения защиты вместе с УЗО нужно устанавливать дополнительно автоматический выключатель. Он представляет собой специальное устройство, с помощью которого осуществляется проведение тока нужной силы при нормальном состоянии цепи, когда в электросети отсутствует чрезмерная нагрузка.

Если при работе оборудования регистрируется появление короткого замыкания или чрезмерной нагрузки, автоматический выключатель полностью обесточивает сеть, но при этом он работает не так, как стандартные пробки автоматов или предохранители, которые рассчитаны на повышенное количество циклов срабатывания.

На рынке можно найти также большое количество моделей, которые срабатывают и при возникновении других нарушений в работе сети (к примеру, резкое падение напряжения).

Устанавливается такое оборудование внутри электрощитов или шкафов, где закрепляется на специальные DIN-рейки.

Универсальность или специализация?

Итак, что лучше – УЗО или дифавтомат? Если у электрика есть задача упростить свою работу и за один раз выполнить все требования «Правил эксплуатации электроустановок потребителей», то универсальный прибор как раз то, что ему и требуется.

Например, при отгорании нуля можно не беспокоиться, о том, что в какой-то из квартир у потребителей возникнет напряжение 380 вместо положенных 220 вольт. Обычный автоматический выключатель при этом сработает не ранее, чем через час – время, за которое нагрев проводников достигнет критического уровня. А дифавтомат, если он электромеханического типа, выключит аварийную сеть в течение миллисекунд.

Применение защитного устройства с тремя чувствительными элементами имеет следующие плюсы:

• реакция на все виды аварийных случаев;
• упрощается монтаж – нет необходимости соединять приборы перемычками;
• экономится место в распределительном щитке.

Есть у него и минусы:

• при аварийном отключении сети вы не можете однозначно сказать, было ли это короткое замыкание, обрыв нуля или частичный пробой изоляции;
• чем больше в устройстве элементов, тем ниже его надежность. Это общее техническое правило;
• не исключен конфликт между отдельными элементами устройства, в результате чего общая эффективность работы дифавтомата ниже, чем узкоспециализированного прибора.

Размещение в одном корпусе приборов для защиты от перегрева, короткого замыкания и тока утечки также входит в противоречие с тем, где такие устройства стоит устанавливать, если бы они были автономными. Автоматические выключатели лучше размещать в узловых точках сети. А УЗО наоборот, как можно ближе к потребителю, поскольку каждый метр проводника – это сопротивление, способное погасить дифференциальный ток, возникающий при нарушении сопротивления изоляции или случайном касании токоведущих частей.

Внешний вид

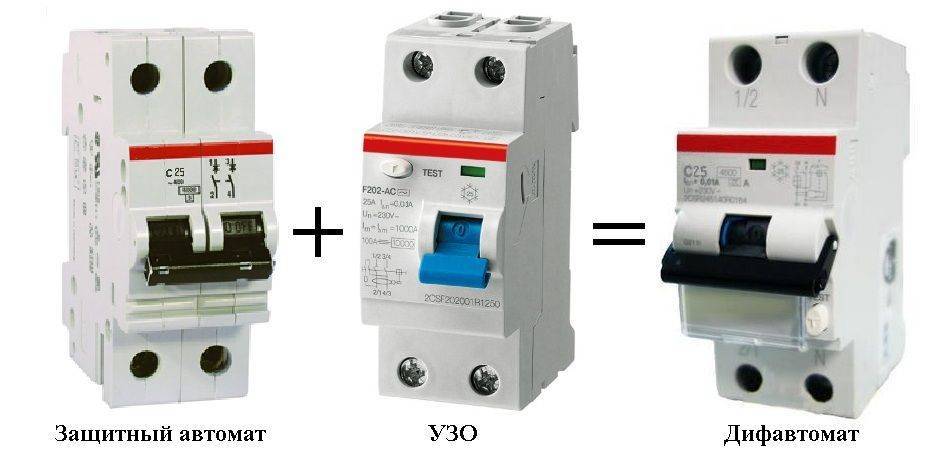

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

• по надписям на лицевой панели;
• маркировке;
• функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Что выбрать УЗО или дифавтомат

Выбор того или иного защитного устройства осуществляется в соответствии с их отличительными особенностями, наиболее подходящими для конкретных условий эксплуатации. Вопрос что лучше УЗО или дифференциальный автомат обычно возникает во время ремонта, когда помимо строительных работ заменяется вся электрика.

Точного ответа дать невозможно, поскольку каждый прибор используется для определенных целей. Нельзя забывать и о возможностях его монтажа в электрическом щитке. Многие хозяева предпочитают компактные распределительные щитки с небольшими размерами. В таких случаях установка дополнительного прибора создает серьезную проблему. Например, для дифференциального автомата требуется два модуля на DIN-рейке, а УЗО и автомату необходимо уже три модуля.

В процессе эксплуатации, при срабатывании дифференциального автомата, иногда бывает сложно определить причину. Это может быть и утечка тока и короткое замыкание. УЗО и автоматический выключатель срабатывают сами по себе и точно указывают, под действием каких факторов это произошло. Наиболее продвинутые современные дифавтоматы оборудованы сигнальными флажками, указывающими на срабатывание конкретного элемента устройства.

Большое значение имеет надежность прибора, которая во многом зависит от производителя. Соответственно, цена изделий также будет отличаться. В случае неисправности придется полностью менять дифавтомат, а в связке УЗО-автомат потребуется замена лишь одной из неисправных частей.

Выбор устройства защитного отключения

При выборе УЗО для своей квартиры следует обратить внимание на такие его характеристики:

1. Номинальный ток. Эта величина выбирается, исходя из совокупной мощности потребителей, подключаемых к участку электрической сети, на вход которого устанавливается УЗО. В любом случае номинальный ток устройства не может быть большим, чем аналогичное значение тока автоматического выключателя.
2. Номинальное напряжение. С выбором этого значения никаких проблем не возникает, в однофазных сетях используются устройства на 230 В, в трехфазных – на 400 В.
3. Производитель. С определенной степенью недоверия нужно относиться к продукции китайских компаний. На рынке устройств релейной защиты и автоматики хорошо зарекомендовали себя такие бренды, как Legrand, Schneider Electric и EATON. Одним из часто применяемых однофазных УЗО является ВАД2. Что же касается отечественных производителей подобных устройств, то выбирать их вполне безопасно, так как даная продукция во многих случаях не уступает западным аналогам, при этом стоит значительно дешевле.

Отличия УЗО от дифференциального автомата

После того как мы выяснили, в чем разница между двумя приборами защиты, давайте разберемся, как различить УЗО от дифаппарата, чтобы выбрать нужное устройство. Отметим, что все отличия носят визуальный характер, поэтому перед приобретением стоит рассмотреть прибор очень внимательно.

Надпись на корпусе

Многие производители, чтобы не получалось путаницы, специально для потребителей пишут название на боковой стороне прибора. Здесь стоит отметить, что общие стандарты такой маркировки отсутствуют, поэтому каждый производитель наносит ее на свое усмотрение.

Такая маркировка (если она есть) используется только отечественными производителями, импортные аналоги такой отметки не имеют. Поэтому выбрать дифференциальный аппарат по такому отличию не всегда возможно.

Кроме этого, некоторые отечественные производители наносят аббревиатуру прибора на лицевую часть корпуса. В таком случае УЗО маркируется как ВД. Профессионалы понимают, что это означает выключатель дифференциальный. На дифаппарат наносится аббревиатура АВДТ.

Номинальный ток

Также ВД отличается от дифавтомата обозначением номинального тока. Для УЗО максимально допустимая нагрузка отображается только в цифровом обозначении (например, 16A).

Для дифавтомата более важной характеристикой является время срабатывания. Поэтому на корпусе указывается номинальный ток с буквенным обозначением (например, C16)

Важно! Буквенная маркировка для УЗО обозначает «ампер». На дифаппарате она характеризует свойства теплового расцепителя (время срабатывания при перегрузке)

Электрическая схема

На рассматриваемые устройства защиты наносится их принципиальная схема. На лицевой части УЗО нарисован только дифференциальный трансформатор, а на дифавтомате добавляется схематическое обозначение обоих расцепителей.

Такой способ выбрать защитное устройство более сложен, чем рассмотренные выше, но также имеет право на использование. Для чего-то же производитель наносит схему на прибор?

Занимаемое место

По способу монтажа оба аппарата схожи между собой: они устанавливаются на металлическую DIN рейку, предварительно закрепленную в электрощите. При этом оба устройства являются двухполюсными, следовательно, занимают два места на рейке.

Отличием УЗО является необходимость дополнительной установки однополюсного автоматического выключателя. Таким образом получается, что такая комбинация занимает три места в электрощитке, а дифференциальный автомат – два. Этот фактор бывает решающим в вопросе, какое устройство выбрать при монтаже электрической разводки в маленькой щитовой.

Сегодня предлагаются одномодульные УЗО, преимущество которых в экономии места в щитке. Но такая компактность прибора отображается на его внутренней начинке. Вместо надежной электромеханической, в таких устройствах используется электронная схема расцепления. Поэтому опытные электрики не рекомендуют использовать такие защитные аппараты.

Другие различия

Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он включает в себя функции УЗО. Но, помимо функций и внешнего вида, есть и другие различия.

Стоимость

Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.

Размеры и ремонтопригодность

Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках.

Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.

Подключение

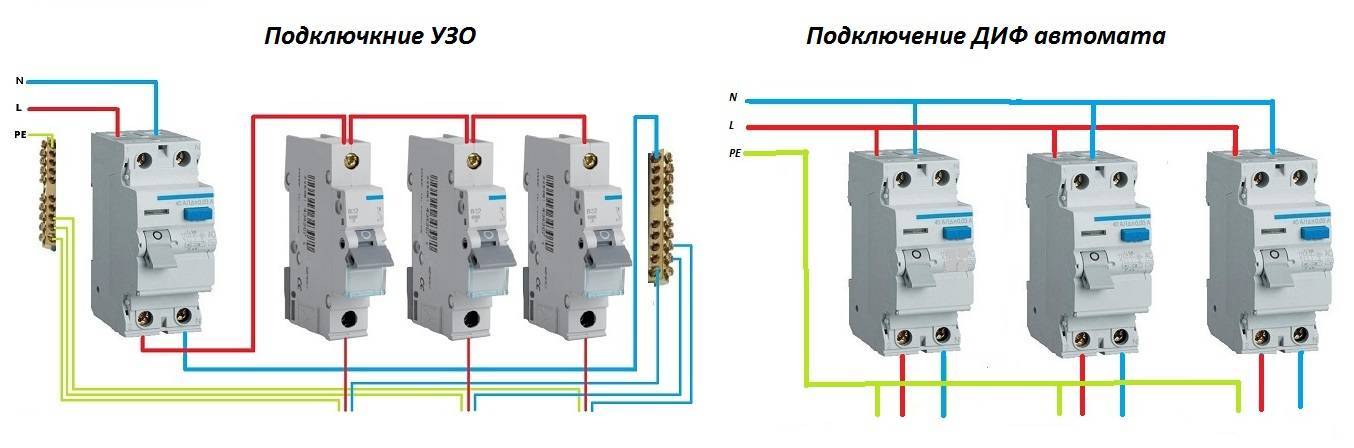

Но при монтаже дифференциального выключателя не надо думать, как ставить УЗО, подключить до или после автомата. Вообще-то, большинство специалистов рекомендуют устанавливать сначала автоматический выключатель, затем дифференциальный.

Что касается УЗО, то здесь возможно два варианта. Если УЗО ставят на несколько групп потребителей, то оно идет первым, а за ним уже автоматические выключатели на каждую группу.

Если одну линию защищает одно УЗО и один автомат, то автомат идет первым.

Итак, основная разница между дифавтоматом и УЗО состоит в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в щитке.

Что использовать лучше, решает каждый собственник самостоятельно. Главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

Выбираем, что лучше

Так уж повелось, что качество импортных изделий выше. Отечественные аналоги проигрывают им по своим техническим характеристикам и в «начинке», и даже в качестве корпуса.

По качеству работы (дифавтомат или УЗО + автомат) никаких различий нет, надежность срабатывания высока у обоих.

Из минусов дифавтомата можно выделить то, что по причине его многофункциональности нет уверенности, по какой причине он сработал, т.е. он отключится и при перегрузке, и при утечке, что не очень удобно при поиске неисправности. Конечно, на сегодняшний день уже появились устройства с индикацией сработавшего узла, но стоимость подобных изделий пока слишком высока.

Времятоковая характеристика дифавтомата

Многие говорят, что лучше диф, т.к. он очень удобен в монтаже. Он занимает меньше места, чем УЗО и автомат, меньше коммутационных соединений требует. Но, при выходе из строя, замена потребуется полностью всему устройству. В этом смысле, применяя УЗО, ремонт, конечно же, будет дешевле, менять придется только что-то одно.

Что касается схем электропроводки в квартире, тут, конечно, совершенно не имеет значения, что будет установлено — будь то УЗО или дифференциальный автомат. Ну а если электропроводка монтируется в частных домах, необходимо очень хорошо подумать, на какие группы будет установлена защита + автомат (чаще всего это световые и розеточные), а на какие — АВДТ (для него оптимально подключение на хозяйственные постройки, котельную и т.п.).

В любом случае, какой вариант ни выбрал бы мастер, УЗО или дифавтомат, самое главное, чтобы он понимал, что делает и для чего. При таком условии любой из предложенных видов защиты будет практичен.

Что лучше использовать

Максимально-токовая защита при использовании данного устройства не может быть получена, поэтому при подключении в розетку электросети пары кусков металлической проволоки, происходит типичное сгорание УЗО с проводкой безаварийного отключения системы.

Такой эффект объясняется отсутствием токовой разности внутри фазного и нулевого проводника, что потребует включения в электрическую цепь стандартного автоматического выключателя с необходимой уставкой.

При желании получить максимально экономичное решение в условиях минимального пространства внутриквартирного распределительного щита, предпочтение целесообразно отдавать установке традиционного дифференциального автоматического выключателя, способного обеспечивать не только максимально-токовые показатели защиты, но и бороться с негативными последствиями любой токовой утечки.

При наличии малогабаритных электрощитов предпочтение рекомендуется отдавать дифавтоматам, но пользователи отдельно установленных УЗО и ВА, в условиях возникновения нештатных ситуаций, вполне могут сами определить причину срабатывания защитного устройства.

В каждой конкретной ситуации и с учетом отдельно взятых случаев, предпочтительными могут быть как традиционные устройство защиты, так и наиболее современные дифференциальные автоматические выключатели. Выбор прибора зависит от характеристик и типа защищаемой электросети, размеров электрического щита и модельных особенностей устанавливаемого устройства.

Устройство защищенного отключения: тонкости выбора

В первую очередь при выборе УЗО важно учитывать практически все характеристики, а именно:

• напряженность;
• количество полюсов;
• номинальный ток;
• тип дифференциального тока.

Даже при тщательном выборе этих тонкостей, могут сложиться ошибочные нюансы.

Многими неопытными монтажниками часто совершаются даже критические ошибки при выборе. На самом деле приборов, которые работали бы идеально не существует и любое УЗО будет иметь утечку, пусть она может быть минимальной и довольно далекой от нормы, тем не менее, оставлять это свойство без внимания неразумно.

Исходя из этого замечания нужно следить за тем, чтобы сумма показателей утечки не превышала 1/3 часть номинального тока. Отсюда следует вывод— учет утечки тока естественного характера с УЗО обязателен.

Неисправности электрических сетей

Основной функцией всех защитных устройств является ликвидация возможных неисправностей, периодически возникающих в электрических сетях. Прежде всего, они обеспечивают защиту от коротких замыканий, вызываемых снижением электрического сопротивления нагрузок до очень малых показателей. Основной причиной такого состояния служит шунтирование цепей напряжения металлическими предметами.

Другая часто встречающаяся неисправность связана с перегрузкой проводов под действием мощных современных электроприборов. В результате, появление больших токов приводит к усиленному нагреву проводов, особенно в некачественных сетях. Одновременно происходит перегрев и старение изоляции, с потерей ее диэлектрических свойств. В связи с этим, возникает еще один вид неисправностей, известный как токи утечки, возникающие из-за нарушенной изоляции.

Нередко ситуация еще более ухудшается по причине использования старой алюминиевой проводки, эксплуатируемой в критических условиях постоянных повышенных нагрузок. Однако, даже новые системы могут работать с перебоями из-за некачественного монтажа и неэффективности защитных устройств, применяемых не по назначению.

Чем отличается УЗО от дифавтомата по принципу действия

Самым распространенным и классическим средством защиты электросетей является автоматический выключатель. Главное назначение его состоит в том, чтобы отключить подачу напряжения при коротком замыкании и перегрузках, то есть в случае превышения номинального тока. Принцип действия автомата основан на двойном типе защиты. В своем устройстве он имеет два типы расцепитель:

Электромагнитный расцепитель отключает подачу напряжения при возникновении короткого замыкания в сети. Принцип действия его основан на том, что при замыкании происходит мгновенное нарастание тока, которое приводит к наведению магнитного поля в катушке расцепителя, в результате чего происходит движение сердечника соленоида, приводящее к размыканию контактов.

Тепловой расцепитель автомат срабатывает при перегрузках. Причиной может послужить включение приборов, потребляющий большой ток, который превосходит номинальные значения автомата. Действие теплового расцепителя основано на деформации биметаллической пластины, которая встроена в выключатель. Из-за прохождения большого тока эта пластина нагревается, деформируется и размыкает контакты.

Выбор автомата и его параметров обязательно высчитывается с учетом возможного одновременного включения электроприборов и с учетом возможностей электропроводки. Выключатели такого типа не имеют технической возможности реагировать на утечки тока, при пробое изоляции приборов.

Основным средством для защиты человека от поражения электротоком служит УЗО. В быту могут возникнуть ситуации, когда происходит пробой изоляционных материалов на корпус прибора, например использование стиральной машины, бойлера, микроволновой печи без заземления достаточно опасно, если электрощит жилища не имеет УЗО. Старый жилой фонд зачастую не имеет провода заземления, в этом случае обычный автоматически выключатель не спасает от поражения током при пробое изоляции.

Основное отличие УЗО и автомата в том, что устройство защитного отключения имеет в своей конструкции трансформатор тока, задачей которого является отключить напряжение при выявлении дифференциального тока, который равен току утечки при пробое изоляции или при контакте человека с оголенным проводом.

УЗО сравнивает входящий к потребителю ток и выходящий от него. Через первичную обмотку встроенного трансформатора проходит ток, допустим, к определенному прибору, а через вторичную – выходит от него.

Если произошло разрушение изоляции, например, человек дотронулся к корпусу и через него начал протекать ток, то по фазному проводу первичной обмотки потечет дополнительный дифференциальный ток, в обмотках наведутся разные магнитные поля, что приведет к возникновению тока в обмотке управления и произойдет расцепление выключателя. На этом основана защитная функция устройства.

Величина дифференциального тока характеризует сферу его применения. Для бытовых условий она составляет 5-30 мА.

УЗО не отключает потребление тока при коротком замыкании и перегрузках сети. Для совмещения задач аварийного и защитного отключения применяется дифференциальный автомат. который сочетает в себе УЗО и автоматический выключатель.

Преимущества и недостатки каждого типа устройств

Рассмотрим конкретные факторы, на которые следует опираться, чтобы выбрать подходящее защитное устройство:

1. 1. Наличие места в распределительном щитке. Это пункт очень важен и должен рассматриваться в первую очередь для того, чтобы не сложилась ситуация, когда для сетевых параметров был выбран дифавтомат, но размер не позволяет установить его в щитке. Впрочем, чаще проблемой является расположение пары УЗО+автомат, занимающей гораздо больше места.
   2. Цель. Стоит определиться с тем, для чего будет использовано устройство. Если нужно избежать поражения током от одного электроприбора, например, стиральная машина, водонагреватель, кухонная плита, лучше всего устанавливать дифференциальный автомат. А для защиты группы светильников или розеток оптимальным вариантом является УЗО. Это позволит при повышении потребляемой мощности группы заменить только автоматический выключатель, а не всю связку.
   3. Качество. В данном случае следует сказать, что комбинированные приборы (дифавтоматы) в доступной ценовой категории отличаются более низким качеством, чем специализированные устройства (УЗО).
   4. Ремонт и обслуживание. Связка УЗО и автомата дает некоторую гибкость на случай выхода из строя – при поломке одного из этих элементов, придется заменять только его. А дифференциальный автоматический выключатель после сгорания потребует полной замены прибора.
   5. Аварийное питание. В случае выхода УЗО из строя сохраняется возможность работы сети – для этого нужно будет лишь соединить действующий автомат с нагрузкой. А вот при поломке дифавтомата воспользоваться электричеством не получится до замены оборудования.
   6. Понятность причин выключения. В связке УЗО+автомат всегда будет понятно, что стало причиной отключения нагрузки от питания. Если выбило УЗО – есть утечка, если автомат – перегрузка или короткое замыкание. В случае с дифавтоматом установить точную причину неполадок будет гораздо сложнее.

Резюмируя все вышесказанное, можно заключить, что разница между дифавтоматами и УЗО велика, но при этом нельзя сказать, какое устройство лучше всего подойдет для вашего дома. Для того чтобы выбрать защитное оборудование следует опираться на все перечисленные аспекты, и, конечно, при разводке электропроводки квартиры или дома можно использовать различные приборы для каждой из веток. В этом видео всё понятно — автомат плюс УЗО спокойнее и надёжнее.
