Проверка прибором

На заводах и в лабораториях, где периодический тест для всех устройств является обязательным, применяется специальный прибор для проверки УЗО.

Примером такого прибора может служить измеритель параметров ПЗО-500, ПЗО-500 Про, MRP-200 и другие профессиональные устройства. Они позволяют без дополнительных схем проверять параметры УЗО различных типов, с разными пределами по дифференциальному току.

Профессиональные измерители используются там, где практикуется регулярная, например, ежемесячная проверка всех имеющихся ВДТ, и присутствуют высокие требования к точности и надежности. Стоят такие приборы достаточно дорого, поэтому для бытовых целей их применение нерационально.

При помощи пальчиковой батарейки

Возникает вопрос: а можно ли проверить УЗО в магазине, где оно еще не подключено к сети? Да, если это не электронный вариант, то есть электромеханический.

Источником тока

Действуют в таком порядке:

1. к клеммам 1 и 2 любой из катушек подсоединяют провода. Клеммы обязательно должны относиться к одной катушке, например, «L1» и «L2»;
2. устанавливают переключатель УЗО в положение «включено»;
3. касаются проводами полюсов батарейки.

Исправное УЗО отключается.

Для УЗО класса АС, в отличие от класса А, имеет значение полярность подключения. Потому, если выключатель не сработал, следует поменять провода на полюсах батарейки местами.

Третий способ проверки УЗО – имитируем утечку тока

Теория как говорится хорошо, но практика интересней. Поэтому в данном разделе рассмотрим пример, как проверить УЗО на срабатывание практическим путем.

Этот способ самый практичный в данной статье, так как для его реализации необходимо собрать небольшую схему. Плюсом данного способа проверки УЗО является то, что мы увидим при какой утечки устройство защитного отключения реально сработало. Однако есть и минус, в этом опыте нет возможности зафиксировать время отключения.

Для реализации такого опыта понадобится:

• – обычная лампа на 10 Вт;
• – резистор сопротивлением 2 кОм;
• – реостат;
• – амперметр;
• – устройство защитного отключения;
• – соединительные провода.

На первый взгляд может показаться не понятным, для чего нужен такой набор элементов. Объясню все по порядку. Смысл всей работы сводится к тому чтобы, плавно повышая ток утечки, увидеть при каком значении отключится УЗО. Реостат как раз служит тем органом, с помощью которого можно плавно регулировать ток.

Но реостата у меня не было, зато был диммер (светорегулятор) поэтому в схеме вместо реостата я использовал его. А что? Диммер тот же реостат, тоже плавно изменяет ток, за счет чего и меняется световой поток лампы.

С помощью всех этих элементов собирается несложная схема, похожая на тут что собиралась выше (контрольная лампа с сопротивлением) только дополнительно есть реостат и амперметр.

Как проверить УЗО на срабатывание в этом случае? Все элементы собираются последовательно и подсоединяются одним концом на выход фазы устройства защитного отключения другим на вход нуля. Плавно увеличивая ток утечки, необходимо зафиксировать его значение, при котором сработает устройство защитного отключения.

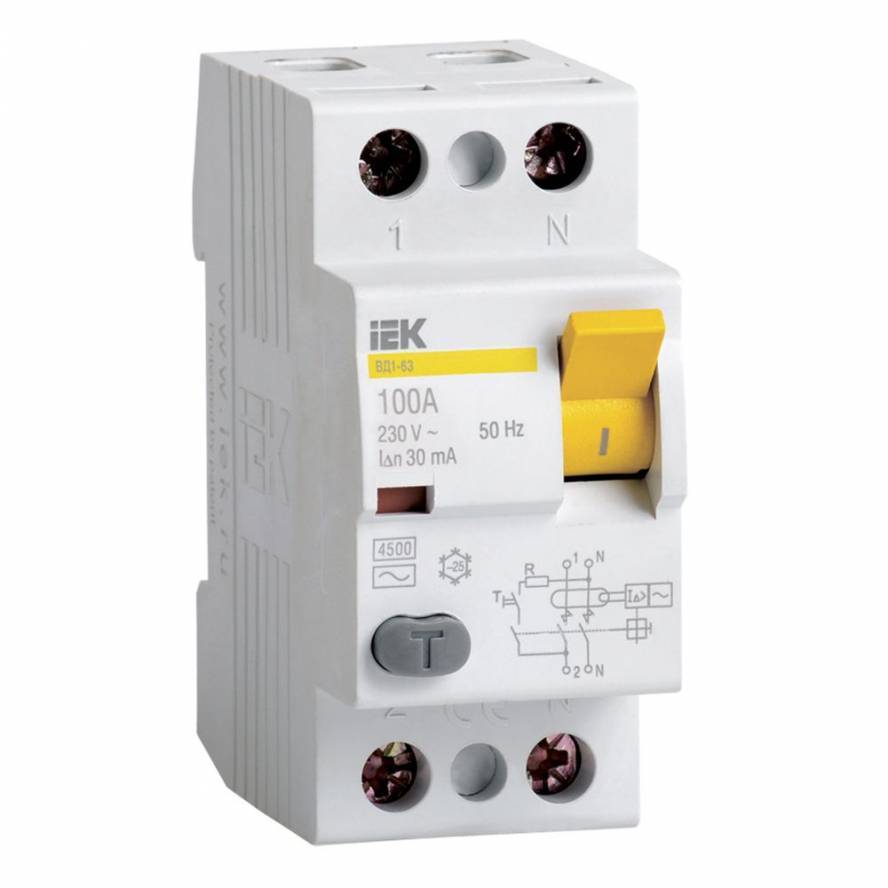

На фото не видно но проверка УЗО прошла успешно. УЗО серии ВД1-63 фирмы IEK с номинальным дифференциальным током 30 мА сработало при утечки 10 мА.

Что делать если, нажимая на кнопку ТЕСТ, устройство защитного отключения не отключается?

Если устройство защитного отключения не срабатывает в случае нажатия кнопки «Тест», то это является свидетельством неисправности такого устройства, а именно неисправности одного из его внутренних механизмов.

Одним из тех случаев, когда тест на УЗО не срабатывает, является неисправность самого механизма симуляции тока утечки. В таком случае УЗО может продолжать выполнение своей защитной функции, даже, несмотря на имеющуюся неисправность.

Однако все-таки рекомендуется заменить такое УЗО, так как не существует никакой уверенности в его надёжной и долгой работе. Человеческая жизнь все таки стоит дороже. Тем более цена на УЗО не такая и неприступная (примерно 600 – 1000 руб/шт).

{SOURCE}

Проверка при помощи пальчиковой батарейки

Очень простым методом считается проверка УЗО с помощью пальчиковой батарейки. Она позволяет проверить работоспособность уже во время приобретения устройства.

Для непосредственного проведения тестирования к любому полюсу устройства подключается отрезок провода длина которого составляет не менее 10 сантиметров. Второй провод подключен в нижней части прибора еще при изготовлении. После этого пальчиковая батарейка подносится к обоим проводам.

Когда жилы касаются плюса и минуса УЗО должно сработать. Если же этого не произошло, необходимо перевернуть полюса батарейки и повторить проверку. В случае исправности прибора, рычаг отключения должно выбить.

Проверяем однофазное УЗО чувствительностью 30мА

Перед тем как проверить УЗО на срабатывание, его необходимо собрать. Для этого на верхние клеммы присоединяем концы провода с вилкой, а на нижние — концы провода с патроном.

Для проверки УЗО с такой чувствительностью нам будет достаточно лампочки с мощностью в 20 Вт. Ввинчиваем ее в патрон и включаем вилку в розетку.

Затем включаем устройство. Для этого переводим клавишу «Откл.» на устройстве в положение «Вкл.» Если вы все правильно собрали и подключили, то лампочка должна загореться. Эту процедуру рекомендуется повторить 3-4 раза. То есть включить и отключить устройство.

Затем, оставляя УЗО включенным, а лампочку горящей, нажимаем на устройстве кнопку «Тест». Если устройство работает правильно, оно должно отключиться, погасив при этом лампочку. Повторяем процедуру 3-4 раза, предварительно снова включив устройство.

Теперь нам нужно проверить, будет ли УЗО самостоятельно отключаться при образовании тока утечки. Искусственно создаем эту утечку. Берем не зафиксированный в клеммнике свободный конец от лампы и отсоединяем его от УЗО. Лампа погаснет, но устройство останется включенным. Затем касаемся отсоединенным проводом, например, заземленной рамы от циркулярной пилы. Можно также использовать любое другое заземленное место, чтобы утечка была, но не навредила никакому прибору, а ушла в землю. В норме УЗО отключается.

Второй способ проверки УЗО – с помощью контрольной лампы

Любой человек может проверить и убедиться в том, что УЗО технически исправно, а его работа осуществляется правильно с достаточной практической надёжностью.

УЗО, как известно, срабатывает при появлении тока утечки, поэтому с помощью обычной лампы и сопротивлений мы сейчас и создадим эту утечку.

Итак, для проверки УЗО необходимы следующие инструменты:

1. – кусок электрического провода;
2. – лампа электрическая (лучшим вариантом будет лампа накаливания мощностью 10-15 Вт);
3. – патрон под электролампу;
4. – несколько сопротивлений;
5. – электроинструмент (отвертка, бокорезы, изолента и пр.).

Для начала давайте посчитаем, какой ток протекает через лампу, т.е. какой ток утечки мы сможем создать. Ток через лампу рассчитывается то следующей формулы: I=P/U. Где P мощность нашей лампы, а U напряжение сети.

Например, для лампы мощностью 25 Вт получим испытательный дифференциальный ток утечки, равный 114 мА. Конечно, проверка лампой получится очень грубая, так как у нас имеется УЗО с номиналом 30 мА, а мы пропускаем через него более 114 мА. Определенно это не хорошо.

У лампы, мощность которой 10 Вт сопротивление будет порядка 5350 Ом. Сила тока, который будет протекать через лампу, составляет примерно 0.043 А (43 мА). Это большой ток для проверки нашего узо на 30 мА, поэтому нужно его как то уменьшить. Сделать это можно добавив сопротивление.

В паспортах пишут, что устройство защитного отключения должно срабатывать при 30 мА утечки. В действительности отключение происходит при меньших токах примерно при 15-25 мА.

Я предлагаю собрать такую схему, в которой ток будет такой же, как и дифференциальный ток на который рассчитано УЗО, то есть 30 мА. По известным формулам из курса физики можно посчитать какое сопротивление, должно быть в цепи: R=U/I = 230/0.03 = 7700 Ом.

То есть для того чтобы по сети 230 В протекал ток величиной 30 мА сопротивление должно быть 7.7 кОм. Сопротивление самой лампы уже составляет 5.35 кОм осталось еще добавить 2.35 кОм. Такое сопротивление можно купить в любом магазине радиолюбителя, стоит оно не дорого.

У меня уже было несколько резисторов мощностью 5 Вт сопротивлением по 4.7 кОм, я решил использовать их. Но если подключить такой резистор последовательно с лампой на 10 Вт он конечно же сгорит, так как не рассчитан на такую нагрузку (лампа на 10 Вт, следовательно и резистор должен быть такой же мощности).

Однако если два таких резистора соединить параллельно, то их общая мощность будет как раз 10 Вт, а сопротивление этой цепи 2.35 кОм.

Теперь с помощью проводов соединяем эти сопротивления последовательно с нашей лампой.

Как проверить УЗО на срабатывание с помощью такого устройства? Если в вас в доме к розеткам подключен защитный ноль, то проверить УЗО на срабатывание можно в каждой розетке.

Для этого достаточно один конец провода нашего устройства соединить с фазой в розетке, другим коснуться на защитный ноль. Устройство защитного отключения должно сработать.

Если же у вас розетки подключены без защитного ноля (в большинстве случаев так оно и есть) то проверить каждую розетку здесь не удастся (разве что тянуть одножильный провод от щита в квартиру).

В таком случае проверить работоспособность узо можно только в электрическом щитке где оно установлено. Для этого один конец устройства подключаем на входную клемму нуля УЗО другим касаемся на выход фазы (обозначается 2).

Если у вас возникнет вопрос, зачем вообще лампочка в этой цепи? Для того чтобы визуально видеть что ток есть. Конечно, она будет работать как говорится в пол накала, но все равно визуально будет видно, что через нее проходит ток и утечка есть.

К примеру, уберем лампочку из схемы. Что будет, если сопротивление повредится (визуально же не скажешь, рабочее оно или нет). В таком случае, при проверки работоспособности УЗО, ток протекать мимо него не будет и ошибочно можно прийти к выводу, что УЗО неисправно.

Как проверить узо? Почему срабатывает устройство защитного отключения?

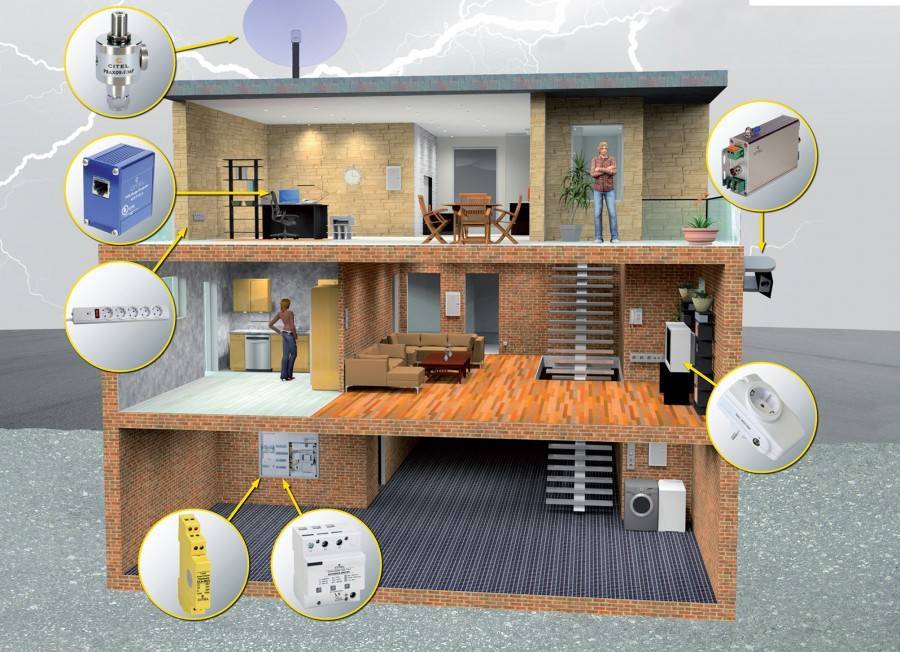

Защита электропроводки от короткого замыкания, утечки тока или перенапряжения является одной из приоритетных задач в деле обеспечения безопасности помещения. Установив защитное оборудование, можно добиться сохранения работоспособности бытовой техники, и гарантировано обезопасить себя от удара током. Естественно, автоматы УЗО необходимо проверить перед установкой или знать причины их отключения и методы устранения неисправностей, в случае поломки.

В первую очередь, определим, как проверить УЗО и, насколько велика вероятность его поломки. Для этого можно воспользоваться кнопкой тестирования, которой оборудованы некоторые автоматы. Если подобной кнопки для простой проверки нет, будет актуально изучить другие способы проверки.

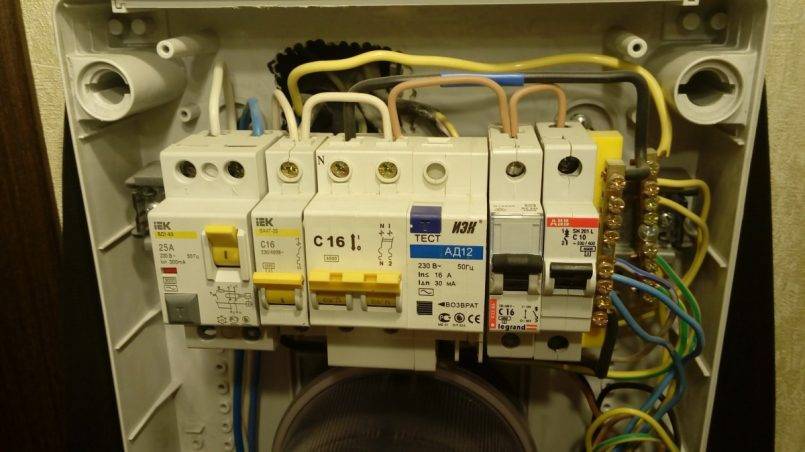

Срабатывание автоматики УЗО является следствием неисправностей в электрике обслуживаемого помещения. Подобная поломка требует проверки всех электроцепей и мест их соединения на предмет утечки тока. Естественно, тестируется и сама защита, чтобы определить, почему сработало УЗО и, что послужило причиной.

Магнит или батарейка

Это способ самый проверки простой, он не требует монтажа устройства на испытательный стенд или в электросеть, но подходит, как уже упоминалось, только для электромеханических УЗО, не требующих для работы наличия питания.

Методика состоит в том, чтобы взвести рычаг выключателя в положение «включено» и поднести к боку устройства магнит. УЗО должно выбить (выключиться).

Если этого не происходит, то возможны следующие варианты. Магнит слишком слабый либо УЗО электронное, либо же УЗО неисправно, то тогда необходимо проверить его методом, дающим более точный результат.

Чтобы проверить работу УЗО батарейкой, необходимо подключить провод длиной не менее 10 см к любой из верхних клемм устройства (вне зависимости от того, однофазное оно или трехфазное). К нижним клеммам отрезки провода подключаются, как правило, уже на заводе.

После этого взведите рычаг во «включено» и коснитесь оголенными проводниками плюса и минуса батарейки. Подойдет даже пальчиковая, формата АА. УЗО должно выключиться. Скорость выключения зависит от от его типа — если оно селективное, то сработает не мгновенно, а спустя заданное время (допустим, полсекунды), но сработает.

Если устройство не выбило, то поменяйте местами точки контакта с плюсом и минусом. Отсутствие срабатывания означает, что заряд батареи иссяк. Возможны также варианты, что УЗО электронное или оно неисправно.

Как проверить работоспособность УЗО

Теперь рассмотрим различные способы проверки УЗО на срабатывание, поскольку необходимо убедится в работоспособности устройства до его эксплуатации. Рекомендуем проводить различные проверки регулярно, поскольку правильная работа УЗО не постоянна и со временем, может, нарушиться.

Проверка с помощью кнопки тест считается самым простым и доступным способом:

• Она находится на лицевой стороне и обычно обозначается характерным способом;
• После нажатия кнопки создается дополнительное сопротивление – защита сработает.

Иногда нажатие на кнопку тестирования, может, не сработать, что само по себе опасно. Но, устройство, может, нормально работать из-за этого такой вариант не считается единственным верным способом проверки.

И, что делать если кнопка тест не работает – есть несколько вариантов:

• При недавнем подключении, возможно, осуществлен неправильный монтаж УЗО;
• Когда проблема не в этом, и раньше защита реагировала на такое тестирование, тогда проводится полноценная проверка устройства и правильности его подключения;
• Иногда после проверки становится ясно, что УЗО исправно, а собственное тестирование не работает. Разрешается продолжение эксплуатации, но мы рекомендуем заменить устройство, поскольку в нем какая-то проблема и она, может, проявить себя немного позже;
• Если различные проверки доказали, что УЗО работает неправильно необходимо его заменить.

Но существуют и другие способы тестирования работоспособности устройства. Для одного из них придется использовать батарейку. С ее помощью создается ситуация похожая на утечку тока и УЗО должно сработать. Но в реальности такой утечки не будет.

Сложно выделить лучшие методы проверки, но этот считается самым простым и безопасным в сравнении с аналогами. Как это сделать:

• У использующегося устройства необходимо отсоединить все провода;
• К клеммам любого полюса подсоединяются провода для тестирования с помощью батарейки;
• Провода зачищаются и подводятся к поверхности плюса и минуса на боковой стороне батарейки. Если УЗО исправно, тогда его защита сработает.

Но чтобы способ сработал необходимо учитывать важные моменты. Рассмотрим их подробно:

• Необходим достаточный уровень мощности батарейки чтобы он, оказался, выше или равным значению на которое реагирует защита УЗО;
• Необходимо учитывать правильную полярность чтобы подсоединение дало результат. Если ничего не происходит придется изменить полярность. Опять ничего не получается это, может, указывать на неисправность.Но существует и другой нюанс устройство, может, обладать электронной системой управления.

Теперь вы знаете, как правильно проверить УЗО с помощью различных способов и для чего оно служит. Эта информация способна уберечь вашу сеть от неприятных ситуаций, ведущих к плачевным последствиям. Хотя существуют и другие варианты проверки, но они отличаются, более, трудоемким процессом.

Мы предложили вам самые простые и доступные тестирования работоспособности УЗО, и считаем, что этого достаточно в большинстве случаев. Но, если они по различным причинам не дадут необходимый результат можно использовать продвинутые варианты проверок или обратится к электрику, если собственных знаний не хватает.

{SOURCE}

Соблюдение техники безопасности

При осуществлении проверок УЗО мы имеем дело с электричеством. Это может быть чревато неприятными последствиями

Поэтому перед тем, как проверять УЗО, нужно ознакомится с мерами предосторожности и соблюсти их со время работы:

1. Все операции по подключению и отключению цепей обязательно делать при снятом напряжении (убирать вилку из розетки).

2. Голыми руками нельзя касаться никаких оголенных проводов.

3. Защищать себя от поражения электрическим током с помощью защитных и вспомогательных средств (для работы должно быть сухое место, под ноги лучше постелить резиновый коврик или деревянный настил, работать изолированным монтажным инструментом, при необходимости использовать резиновые перчатки и т.д.).

4. Если у вас нет ни малейшего представления об электричестве, то самому лучше не проводить работы по проверке и установке оборудования.

Как будем проверять УЗО

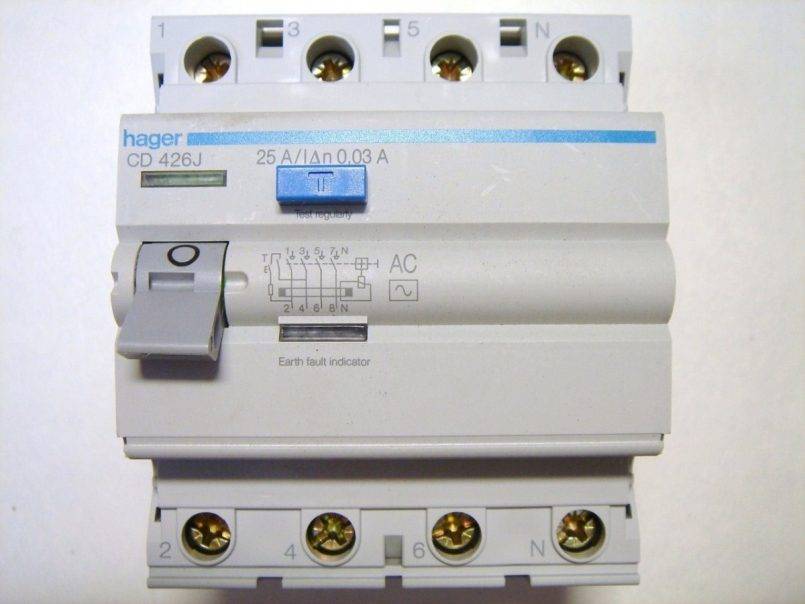

Из сказанного должно быть предельно понятно, что вся необходимая для проверки информация берётся из государственных (международных) стандартов, причём львиная доля информации указана прямо на корпусе. Для нас наибольшее значение имеют:

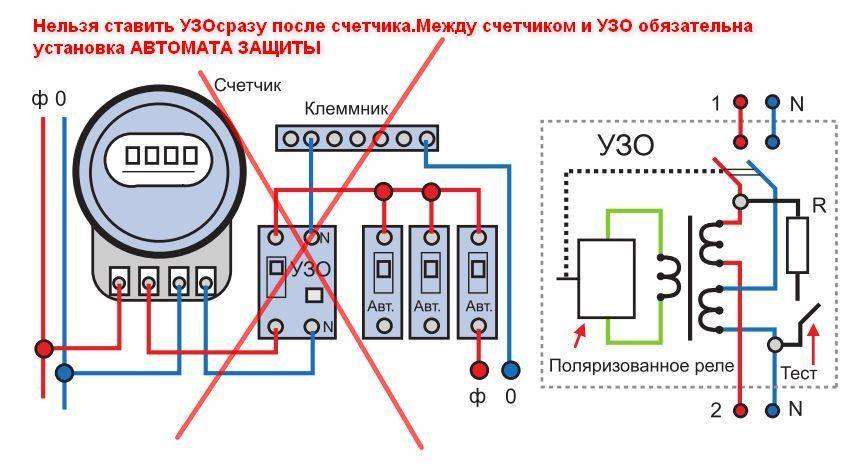

Схема проверки устройства

Тип УЗО – с защитой от сверхтоков или без неё. Чтобы не врубить по ошибке куда-нибудь не туда. Для второго класса приборов сразу же смотрим номинальный условный ток короткого замыкания Inc. Что это? Перед тем, как подключить УЗО и автоматы, осмотрите корпус. Если имеется значок предохранителя на схеме (см. рисунок), то это значение, при котором нитка должна расплавиться. Иногда за ним также стоит в прямоугольной рамке некий предел со значением порядка 4000 – 6000. Это Inc для УЗО, то есть амперы которые может выдержать прибор, пока нитка предохранителя окончательно сгорит. Такая маркировка применяется обычно для УЗО без встроенной защиты от сверхтоков.
Рабочий номинальный ток помогает сориентироваться, на сколько контуров нужно разбить электрическую сеть в квартире. Это скорее эксплуатационный, а не испытательный параметр. Рабочее напряжение обычно не указывается, если оно составляет 220 В.

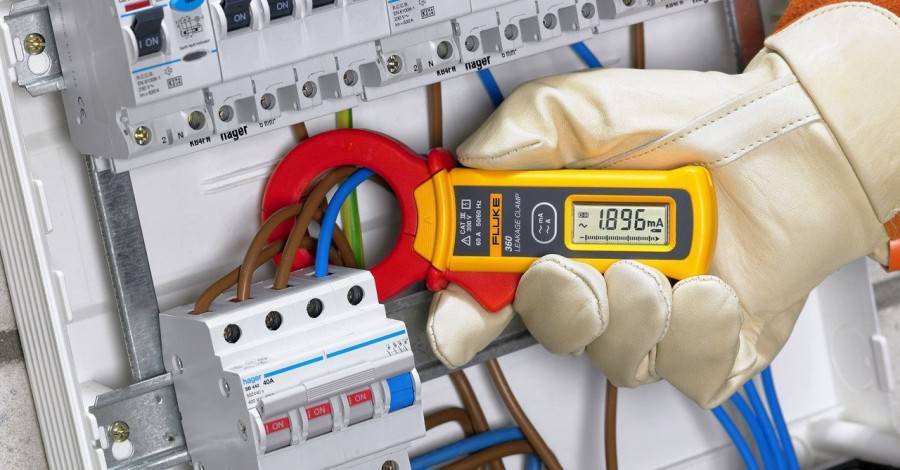

Ток утечки измерить достаточно сложно, но способ для этого простой: нужно включить лампочку параллельно с сопротивлением U/I = 220/0,03 = 7,3 кОм. Специально взято сопротивление немного меньше, нежели точное частное, чтобы превысить порог срабатывания. Через такой резистор потечёт ток порядка 30 мА на землю, что и обусловит необходимую утечку для срабатывания. Ну, и, конечно, должно работать устройство встроенного самоконтроля прибора

Обратите внимание, что напряжение в розетке может отличаться от 220, поэтому нужно корректировать номинал резистора. А вот длину провода заземления можно не учитывать, значением в этом случае можно пренебречь.
То, что в других обзорах называют током короткого замыкания, например, 1000 А, проверять не нужно ни в коем случае

Это предел, выше которого УЗО сгорает. И достичь таких значений в обычной квартире скорее всего не представляется возможным.

Мы хотели бы также заметить, что в описании приборов широко фигурирует такое понятие, как количество циклов срабатывания.

Итак, мы дали понять, как работает УЗО, и надеемся, что теперь читатели смогут выбрать УЗО для квартиры и провести проверку в необходимом объёме.

Что такое УЗО?

Автоматический выключатель без участия человека прерывает питание электрической цепи, когда показатели тока превосходят допустимые.

Работает механизм следующим образом – выводы соединены с нулем и фазой, когда между ними возникает большая разница по силе тока, автомат выключается. Частые причины – короткое замыкание или включение большого количества электроприборов в одну сеть.

Отсутствие заземления на электроприборе может стать причиной поражения током человека. Не допустить такую ситуацию, в большинстве случаев, поможет автоматический выключатель. Для этого, в конструкции предусмотрена пружина, которая взводится при включении автомата.

Проверка с помощью контрольной лампы

Для этого теста потребуется собрать несложную электрическую схему, как в лабораторной по физике. Суть ее состоит в моделировании утечки отключающего тока, при котором УЗО обязано сработать.

Электрическое сопротивление схемы рассчитывается сообразно предельному дифференциальному току. У бытовых устройств его величина — 30 мА (порог неотпускания).

Формула расчета взята из закона Ома: R = U/I, сопротивление — это напряжение, поделенное на ток. Ток указан в характеристиках УЗО — 30 мА. Напряжение бытовой сети — 220 В. Подставляем в расчет немного завышенное значение, так как ровно 220 в сети бывает редко.

230 В / 0,03 А = 7666 Ом. Это число можно округлить до 7700.

Значит, общее сопротивление всей тестовой схемы должно быть 7,7 кОм.

Собираем схему из слабой лампочки на 10 Вт — ее сопротивление равно примерно 5350 Ом. Вторым элементом будет резистор (можно купить в магазине радиодеталей) на 2,35 кОм, мощностью 10 Вт. И еще потребуется два медных проводника длиной не более 30 см.

Лампочку нужно ввернуть в патрон. К контактам патрона припаять провода. Один провод разрезается пополам, и между двумя его кусками впаивается резистор так, чтобы получилось последовательное соединение с лампой.

Схема готова. Проверьте, включено ли УЗО, а также если ли рабочее напряжение, и коснитесь фазового контакта в розетке одним из проводников. Второй нужно соединить с клеммой заземления. Защитное устройство должно выбить.

Проверять таким способом защитное устройство через розетку можно, только если к розетке подключена «земля». В большинстве старых домов заземление есть только в общем щите, поэтому для проверки ВДТ необходимо один провод нашей схемы подключить к нулевому входу УЗО, второй — к выходной клемме фазы на нем же.

Лампочка загорится вполнакала, демонстрируя, что ток проходит, и исправное УЗО немедленно сработает.

Проверка УЗО на срабатывание: как в домашних условиях проверить своими руками? (инструкция + видео)

Иногда автоматическая защита электрической цепи не срабатывает в необходимый момент, и это влечет за собой неприятные последствия. Из-за этого такие устройства тщательно проверяются в процессе изготовления. Но не стоит полагаться на честность производителей проверка УЗО в домашних условиях, в любом случае, необходима, поскольку только она гарантирует работоспособность изделия.

Но не все знают, как это делается, поскольку есть отличия от защитного автомата. Пользователи не особо, разбирающиеся в электричестве могут запутаться в нюансах – устраним этот пробел и разберемся в этом вопросе вместе.

Краткое содержимое статьи:

Причины срабатывания защитного оборудования

Разберём причины, почему срабатывает УЗО и, какие неисправности могут привести к утечке тока, от которого и защищает автоматика. На самом деле их не так уж и мало. Это:

Бытовые приборы . Неисправность может возникнуть, как в самом приборе или технике, так и при его подключении, например, в шнуре питания

Важно тщательно исследовать сам шнур и отключить прибор от сети. Если при его отключении УЗО не срабатывает, то неисправность будет именно в нём.

Проводка

Замыкания или утечки тока чаще всего образуются в старых зданиях или помещениях, в которых проводку меняли давно. Если же проводка была заменена, то следует проверить узлы соединения, в которых может быть слабый контакт.

Работа УЗО . Если проверка УЗО после покупки и установки не проводилась, то причина может заключаться именно в нём. Причём, тут может быть, как неисправность автоматики, так и неверно подобранные характеристики.

Если при длительной работе автоматики УЗО и установке новых приборов начинается срабатывание и отключение питания электроцепей, то причиной может стать несоответствие характеристик. Нужно провести проверку УЗО и его характеристик, а также нагрузку всех электрических приборов.

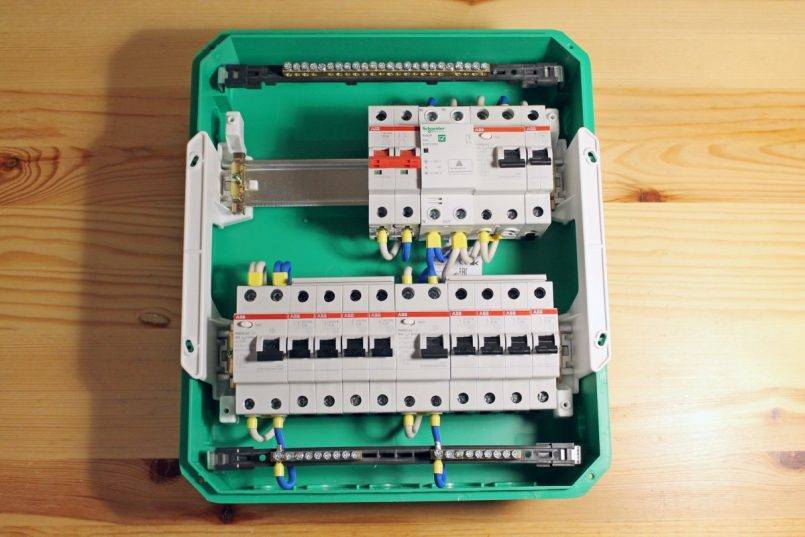

Монтаж . При неверной установке защитного оборудования его работа может сопровождаться регулярными ложными срабатываниями

Перед подключением УЗО важно тщательно проверить правильность всех действий.

Электросеть. Во время монтажа электрик мог замкнуть «ноль» и «землю», мотивируя уменьшением опасности удара током

На самом деле, это не соответствует действительности и также может привести к срабатыванию автоматики. В этом случае ответом на вопрос, почему выбивает УЗО, будет неверное формирование электроцепей.

Влияние погоды . На автоматику влияют погодные условия, которые могут, как «выбить» автомат, так и не дать ему отключиться в случае замыкания. Отсутствие срабатывания относится к понижению температуры, а именно, в холодное время и при пониженной температуре микросхемы автоматики переохлаждаются и не реагируют на угрозу.

Влага . Влага может быть, как на улице, так и в помещении и, перед тем, как проверять УЗО, важно обезопасить себя от удара током. Повышенная влажность значительно увеличивает потери тока, от которых и срабатывает УЗО . Защищать при этом от влажности необходимо, как само оборудование, так и электропроводку в помещении и точки подключения.

Если УЗО установлено на улице или в помещении с повышенной влажностью, важно будет защитить его от пагубного влияния среды. Для этого можно использовать плёнку, резину или же специальные шкафы, в которые влага не попадает

Молния . При отсутствии громоотвода и слабых защитных средствах удар молнии может вызвать резкую утечку тока

При этом защитное оборудование УЗО не всегда успевает сработать, поэтому важно заблаговременно позаботиться о защите в подобной ситуации.

Торопливость. Причиной срабатывания автоматики может стать желание провести быструю проверку сразу после монтажа и организации электропитания для помещения

В такой ситуации ещё не засохший раствор или шпаклёвка выступают в качестве проводника и увеличивают потери тока, вызывая срабатывание автоматики. Лучше всего, если проверка УЗО будет проводиться, хотя бы через несколько часов после всех монтажных работ.

Проверка УЗО нажатием на кнопку «тест»

Наиболее распространенным и безопасным способом считается проверка работоспособности УЗО, имеющейся кнопкой «Тест», расположенной на корпусе. Данный вид тестирования не требует специальных знаний и может быть выполнен самостоятельно любым человеком. Сама кнопка обозначена большой буквой «Т» или словом «TEST». С ее помощью осуществляется имитация случаев токовых утечек мимо УЗО.

Номинал тока утечки задается встроенным в устройство специальным тестовым резистором. Ток, протекающий по нему не должен превышать значение дифференциального тока, на который рассчитан сам прибор. Исходя из этого, производится выбор резистора с необходимыми параметрами. В случае правильного подключения к электрической сети, срабатывание УЗО происходит сразу же после нажатия на тестирующую кнопку, вне зависимости от наличия или отсутствия подключенной нагрузки. Для бытовых условий такая проверка считается вполне достаточной.

Рекомендованная периодичность проверок составляет один раз в течение месяца. Эффективность проверок достигается имитацией настоящей токовой утечки, на которую устройство реагирует мгновенным отключением.

НОВОСТИ

10 Марта 2020

За 10 лет (с 2009-го по 2019 год) годовые технологические потери электроэнергии в сетях Курганской… Читать далее>>

10 Марта 2020

В 2020 году исполняется 100 лет плану ГОЭЛРО (ГОсударственному плану ЭЛектрификации РОссии), ставшему первым перспективным… Читать далее>>

10 Марта 2020

19 февраля, на телефон диспетчера Курганских городских электрических сетей поступил тревожный звонок: на опоре высоковольтной… Читать далее>>

10 Марта 2020

В преддверии летнего сезона энергетики напоминают садоводам и владельцам земельных участков: если по участку проходит… Читать далее>>

При помощи контрольной лампы

Утечку тока через лампу устраивают так:

замеряют напряжение в сети

Оно может отличаться от стандартных 220 В на 10 единиц в большую или меньшую сторону, что важно. Для примера берется 210 В;
подбирается лампа с патроном для нее

Для проверки УЗО с уставкой тока утечки 30 мА используется светильник мощностью 10 Вт;
у контактам патрона лампы подключают два провода, соединения изолируют. Свободные концы проводов освобождают от изоляции и зачищают.

Затем выполняют вычисления:

1. требуемое сопротивление для ограничения тока в цепи до 30 мА при напряжении 210 В: Rт = U / I = 210 / 0.03 = 7 кОм;
2. сопротивление лампы. При напряжении 220 В ее мощность составляет 10 Вт, следовательно, сила тока равна I = W / U = 10 / 220 = 0.0455 А.

Тогда сопротивление лампы равно: Rл = U / I = 220 / 0.0455 = 4835 Ом. Сопротивление лампы бессмысленно замерять мультиметром, поскольку в холодном состоянии оно в 10-12 раз ниже, чем в горячем. Потому его определяют именно расчетом. Сопротивление дополнительного резистора: Rдоп = Rт – Rл = 7 000 – 4835 = 2165 Ом. На дополнительном резисторе будет выделяться мощность: Wр = I^2 * Rдоп = 0,03^2 * 2165 = 1.95 Вт.

Порядок действий зависит от типа проводки:

• с заземлением. Проверку выполняют на любой из защищаемых УЗО розеток. Определив индикаторной отверткой гнездо с фазой, сюда подключают один из проводов, а вторым касаются вывода заземления. Ток потечет по цепи «фаза-резистор – лампа-земля» минуя нулевой проводник, что вызовет срабатывание УЗО. Если лампа горит (свечение будет очень тусклым), значит, аппарат защиты не сработал. Но такое явление может иметь место из-за недееспособности заземления. Рекомендуется выполнить контрольную проверку по второму методу;
• без заземления. Проверку осуществляют в распределительном щите, где установлено УЗО. Сверху и снизу у него имеется по 2 клеммы: к верхним (L1 и N1) подводятся «фаза» и «ноль» от сети, к нижним (L2 и N2) подключается защищаемая цепь. Одним проводом тестера касаются нижней фазной клеммы (L2), вторым — верхней нулевой (N1). Исправное УЗО отключится.

Ни в коем случае нельзя организовывать утечку тока через систему отопления или иные не предназначенные для этого металлические конструкции. Если расчеты сделаны с ошибкой, сила тока может превысить 30 мА и тогда кто-то из жильцов, случайно прикоснувшись к батарее, может получить электротравму.

Когда необходимо проверять

В первую очередь УЗО рекомендуется проверить при покупке во избежание приобретения бракованного устройства. Методика предварительной проверки следующая:

• проверить аппарат на предмет внешней целостности (повреждения корпуса недопустимы);
• проверить соответствие маркировки на корпусе заданным требованиям (для бытового применения используются только УЗО типа А или АС);
• проверить ход и фиксацию рычажного переключателя, он должен жестко фиксироваться в каждом из двух положений — вкл/выкл.

Если у вас с собой пальчиковая батарейка и отрезок электропровода или магнит, то вы можете использовать их для предварительной проверки УЗО — способы описаны ниже. Но следует помнить, что испытания батарейкой или магнитом допустимы только для электромеханических ВДТ.

Более дешевые электронные устройства нуждаются в подключении к источнику питания, поэтому испытание таких УЗО возможно только после покупки — на специальном стенде или после непосредственной инсталляции в электросеть.

Фактически для бытовых электросистем достаточно делать проверку раз в полгода. На производстве цикл проверочных работ стандартизирован, проверки проводятся по расписанию, данные вносятся в протокол проверки УЗО и журнал проверочных работ.

Проверка УЗО при помощи контрольной лампы

Одним из способов проверки работоспособности УЗО является использование контрольной лампы. Вместе с сопротивлением она успешно имитирует утечку тока и позволяет получить достоверные сведения. Для проведения проверки понадобится отрезок электропровода, лампочка накаливания на 10-15 ватт, патрон под лампочку, сопротивления и необходимые электроинструменты.

До начала проверки нужно произвести расчеты тока утечки, который будет создан. Для этого существует известная формула, определяющая силу тока: I=P/U. в которой P является мощностью лампочки, а U – напряжением сети. Например, при мощности лампы в 25 ватт значение имитационного дифференциального тока утечки составит 114 мА. Для УЗО с номинальным током 30 мА это не подходит поскольку проверка будет грубой и некачественной.

Необходимо использовать лампу мощностью 10 ватт, через которую будет протекать ток в 43 мА. Добавив необходимое сопротивление, чтобы максимально выровнять токи, можно выполнять проверку УЗО.
