Порядок выбора предохранителей

Чтобы обеспечить бесперебойную и безопасную работу электросети предохранители должны выбираться с учётом предполагаемых условий эксплуатации. Для этого суммируются общие показатели мощности эксплуатируемых приборов.

Простой пример расчёта. В доме возможно одновременное включение следующих электроприборов с показателями мощности:

• холодильника (450 Вт);
• электрической плиты (6000 Вт);
• микроволновой печи (2000 Вт);
• телевизора (180 Вт);
• стиральной машины (800 Вт);
• осветительных приборов (400 Вт).

Рассчитывается суммарное значение электрического тока по формуле:

А = ∑Р/U, где:

• А – искомое значение силы тока в амперах;
• ∑Р – суммарная величина мощности электроприборов, в данном случае равное 450 + 6000 + 2000 + 180 + 800 + 400 = 9830 Вт;
• U – значение номинального напряжения, равное 220 В.

Подставив числа в формулу, получим:

А = 9830/220 = 44,68 А.

Автоматические выключатели производятся с различным предельным значением тока. Ближайшая стандартная модель по величине тока рассчитана на 50 А.

Дополнительно потребуется проверить соответствие сечения проводов электропроводки суммарной мощности электроприборов, чтобы исключить опасность теплового перегрева сети. Показатель сверяется по таблице, в зависимости от того, медная или алюминиевая проводка используется:

В приведённом примере сечение проводов должно быть не менее:

• для медных – 6 мм;
• для алюминиевых – 10 мм.

Если окажется, что сечение провода в домашней сети меньше указанного, рекомендуется сменить проводку, чтобы исключить опасность её возгорания и выхода из строя.

Взамен пробок устаревшего образца рекомендуется приобрести автоматические выключатели. Желательно использовать двухполюсный выключатель, отключающий одновременно обе фазы. Если установить отдельно выключатели на нулевой и фазный провод, при отключении контакта на нуле фаза останется подведённой, что связана с риском выхода из строя электроприборов.

Установка автоматических выключателей

После того, как сеть будет обесточена, работы производятся в следующем порядке:

• Демонтировать патроны электрических пробок.
• Установить на их место DIN-рейку. Предварительно ее нужно обрезать, чтобы она соответствовала по размеру выключателю. К дереву или металлу крепление производится с помощью шурупов, а при работе с бетонной стеной нужно использовать дюбеля.
• Подсоединить защитное устройство. При этом два токоведущих провода подсоединяются с верхней части аппарата (чтобы избежать путаницы, на клемму для подключения нулевого провода нанесена буква N).
• С нижней части АВ нужно подсоединить кабели, по которым электричество подается в домашнюю сеть, к установленным приборам.

После того, как проводники подсоединены, защитный выключатель ставится на DIN-рейку.

На этом замена завершена, но эту схему можно несколько улучшить, сделав ее безопасной для человека.

Последовательность замены электрических пробок

Если в квартире установлены пробки цокольного типа, потребуется переделать конструкцию крепления. Последовательность процедуры замены выглядит следующим образом:

• с помощью мультиметра или индикаторной отвёртки определяется нахождение фазы и нуля;
• отключается подача тока на квартиру;
• снимаются цокольные патроны старых предохранителей;
• взамен монтируется ДИН-рейка для крепления новых выключателей. Рейка обрезается под необходимый размер. Для монтажа на деревянную или металлическую основу используются саморезы, для бетона потребуется вставить дюбеля, предварительно высверлив отверстия в намеченных местах;
• подсоединяется автоматический выключатель с правильным подводом проводов. Чтобы исключить путаницу нулевой провод маркируется биркой с буквой N;
• к нижней части прибора подсоединяются провода, подающие электроток к домашней сети;
• после подсоединения контактов устройство монтируется на ДИН-рейку.

Чтобы обеспечить дополнительную безопасность при эксплуатации домашней электросети рекомендуется вместе с автоматическим выключателем установить специальное устройство – УЗО. Оно отключит напряжение при случайном соприкосновении человека с оголённым проводом.

Принцип работы УЗО основан на контроле значения электротока в сети. Если человек случайно соприкоснётся с проводом под напряжением, баланс тока нарушится и прибор отключит сеть.

УЗО подбирается аналогично с автоматическим выключателем по значению максимального тока. Если устанавливается УЗО, владельцу необходимо предусмотреть дополнительное место на ДИН-рейке. Подсоединение выполняется аналогично, с вставкой и обжимом фазного и нулевого кабелей в установленные разъёмы.

В большинстве случаев не потребуется снимать электросчётчик. Но если расположение кабелей выполнено таким способом, что прибор учёта необходимо снимать, необходимо предварительно согласовать с энергопоставляющей компанией удаление пломб. После того, как замена будет произведена, необходимо пригласить контролёров для повторной установки пломб на счётчик.

Правильно установленные автоматические выключатели взамен устаревших электрических пробок позволят исключить опасность непредвиденной ситуации и обеспечить штатную эксплуатацию домашней сети. Главное – выбрать предохранители с параметрами, соответствующими предполагаемым условиям эксплуатации. Чтобы приобрести качественные устройства, необходимо обращаться к официальным проверенным дилерам и выбирать продукцию проверенных производителей. Владельцу не помешает предварительно проконсультироваться у грамотного специалиста относительно выбора модели и места приобретения автоматических выключателей.

Замена цокольных автоматических на автоматические выключатели:

Замена автоматических пробок:

Виды защитных размыкателей цепи

Существует множество конструкций защитных устройств, применяемых в бытовых электрических схемах, для обеспечения безопасности и своевременного размыкания электрической цепи при повышении нагрузки или коротком замыкании. Разберём самые распространённые.

Электрические керамические пробки

Устройство представляет собой цилиндрическую фарфоровую оболочку с расположенным внутри тонким проводником. При увеличении силы тока, проходящей через проводник, металл греется и происходит его разрыв.

Недостатки керамических пробок:

• они одноразовые;
• долго выкручиваются для размыкания цепи.

Достоинства

надёжность, стопроцентная гарантия размыкания.

Владельцы квартир, подключившие большое количество электроприборов в электрическую цепь, чтобы постоянно не менять перегорающий предохранитель старого образца вставляют в пробку кусок металла (старую отвёртку). Увеличивая, тем самым, риск возникновения короткого замыкания в системе электроснабжения дома или квартиры.

Автоматические пробки

Если надоело постоянно менять одноразовые предохранители старого образца, можно установить автоматическую пробку. Внешне это устройство похоже на керамический предохранитель, но принцип его работы отличается. Из-за теплового расширения металла при нагреве длина пружины внутри размыкателя увеличивается, и предохранитель отключается. Для того, чтобы его включить достаточно нажать кнопку на корпусе.

Преимущества:

• размыкатель многоразовый не требуется каждый раз устанавливать новый;
• для отключения достаточно нажать кнопку.

Недостатки:

• ненадёжен, часто встречается ситуация когда автомат греется и не срабатывает пружина из-за конструктивных особенностей размыкателя;
• короткий срок службы устройства.

Оптимальным вариантом будет демонтаж пробок и установка автоматических выключателей, перечислим их преимущества:

• долговечны;
• удобно включать и отключать питание;
• автоматы надежнее чем автоматические пробки;
• имеют компактные размеры.

Порядок действий при замене пробок на автоматы:

1. Рассчитать нагрузку сети и подобрать требуемые выключатели. Для расчёта нагрузки складываем мощность одновременно включённых приборов в квартире или её части и делим на напряжение 220 В, получаем максимальный расчётный ток. Исходя из полученного значения тока в цепи, подбираем автомат и провода с поперечным сечением, способным выдерживать нагрузку, не нагреваясь.
2. Если при выполнении работ потребуется вскрыть электросчётчик, либо планируется поменять ещё и сам счётчик, владельцу квартиры нужно обратиться в организацию поставщику электроэнергии. Порядок действий по замене электросчётчика:

• написать заявление о желании заменить счётчик в местное отделение энергосбытовой компании;
• пригласить представителя электросетей для проверки пломб на приборе и фиксации показаний старого устройства;
• поменять пробки на счётчике и сам прибор учёта электроэнергии;
• пригласить представителя энергосбытовой организации для проверки подключения электросчётчика и пломбирования нового устройства.

1. Выполнить комплекс работ по замене пробок на автоматы.

Первым делом, перед проведением работ, нужно отключить напряжение, это можно сделать, обезточив входной автомат, находящийся под счётчиком или в щитке, расположенном в подъезде на этаже. Производить работы под напряжением – значит подвергать себя высокой опасности.

Кто же должен менять автоматы в щитке?

Кто должен менять автоматы в щитке бесплатно?

Автоматы в вашем щитке в подъезде менять бесплатно не должен НИКТО. Существуют исключения, это внеплановый капитальный ремонт или аварийная ситуация в самом щите (сгорели автоматы или провода) – в этих случаях автоматы вам меняет управляющая компания или аварийная служба. Во всех остальных случаях вы должны вызвать электрика, заплатив ему за работу и материал.

Или поменять автоматы в щитке своими руками. Если умете и знаете как обращаться с электричеством. Но помните, что все что находится до счетчика (также пломбы и провода до счетчика), все токоведущие части под напряжением без специального допуска и уведомления поставщика электричества — трогать нельзя.

Как правильно устанавливать автоматы

Для того чтобы автомат прочно сидел на своём посадочном
месте, необходимо надежно закрепить DIN- рейку. Если DIN рейка установлена правильно, устанавливаемый автомат просто
защелкивается на неё.

Установка и демонтаж автомата

Как правильно вставлять провода в автомат? Нужно всегда помнить, что в один зажим (однополюсной автомат) можно вставлять не более двух проводов, и ни в коем случае не медь с алюминием. Также нужно помнить, что мягкие многожильные провода (например NYM или ПВС) необходимо обжимать гильзой.

Перемычки между автоматами необходимо делать кабелем
одинакового сечения, с сечением не менее 4кв.мм (или с сечением соответствующим
предполагаемой нагрузке эту на группу автоматов).

Кабель для перемычек слишком тонкий

Лучше всего для перемычек между автоматами использовать специальные гребенки, они в разы упрощают весь процесс, а также позволяют создать более качественный контакт между автоматами.

Гребенка

Монтаж и подключение автоматических выключателей

После демонтажа пробок приступаем к креплению автоматов для счётчика. Устанавливаем din-рейку, отрезаем кусок рейки нужной длины и крепим её на то место, где планируется установить выключатели. Крепим на рейку автоматы, по краям автоматических выключателей, для того, чтобы они были плотно закреплены и не сдвигались с места, по бокам устанавливаем металлические ограничители.

К нижним входам автоматов подключаем провода с фазным напряжением, которые идут в квартиру или дом. Нулевые контакты от счётчика и те, которые идут в квартиру удобнее подключить к шине, предварительно установленной на din-рейке.

Замена электрических пробок на автоматы

Перед тем, как поставить вместо электропробок автоматы, нужно убедиться, что проводка способна выдержать нагрузку, которую будут давать домашние приборы

Устаревшие модели электрических пробок можно назвать одноразовыми, поскольку они способны выдерживать небольшие нагрузки (не более 5А). Некоторые люди дополнительно оснащают систему «жучками», которая позволяет электротехническому устройству выдерживать большие нагрузки, но это чревато коротким замыканием и возгоранием.

Автоматические предохранители способны выдерживать большие нагрузки бытовой техники и электрических приборов. При продолжительных перегрузках или коротком замыкании отключаются.

Несмотря на большое количество преимуществ, эти конструкции имеют недостатки.

• Если приобрести модели сомнительного качества, они будут плохо включаться и выключаться.
• Ограниченный запас прочности механизма.

Алгоритм действий

Замена электропробок на автомат

В целях личной безопасности работать требуется в средствах индивидуальной защиты. Надеваются резиновые перчатки и очки на случай, если из распределительного щитка «полетят» искры. Сложностей при замене старых пробок возникнуть не должно. Прежде всего, нужно обесточить помещение, сделать это можно с помощью рубильника, установленного на распределительном щитке. Далее, в зависимости от особенностей предохранителя, их выкручивают или изымают специальными щипцами. Эти щипцы можно применять и для изъятия вставки со съемных блоков.

В завершение на место, где ранее стояли устаревшие конструкции, устанавливают новые полностью работоспособные пробки.

Простые рекомендации, с которыми советуют ознакомиться все электромонтажники при выборе и установке новых электрических пробок:

• • Следует приобретать только качественные автоматы от известных производителей и в надежных местах.
  • Запрещается устанавливать автоматы с большей допустимой мощностью.

Нельзя использовать предохранители в роли выключателей.

Инструкция: как поставить автомат в щиток

Чаще всего, вместо старых пробок в квартирах и частных домах ставят двухполюсный автомат. Такое устройство, при возникновении аварийных ситуаций, отключает сразу и фазу, и ноль. Иногда в специализированных магазинах рекомендуют установить два автомата. Делать это запрещается: при перепадах напряжения сработать может только один автомат на ноль. При этом, фаза в помещении останется включенной.

Для того, чтобы поставить автомат в щиток необходимо:

1. Открутить старые пробки и, при помощи индикаторной отвертки, определить где фаза, а где ноль (если лампочка на отвертке загорелась, то перед вами фаза).
2. Отключить электричество. Работать под напряжением не только неудобно, но и опасно для жизни.
3. Демонтировать патроны пробок.
4. При помощи саморезов, дюбелей или шурупов на место патронов, над контактами, установить DIN-рейку. Размер рейки должен соответствовать размеру автомата.
5. Подсоединить автомат. Для этого к верхней клемме с индикатором “N” необходимо подсоединить нулевой провод, а к “L” клемме – фазу. К нижним клеммам присоединяются провода, которые идут в жилище.

Автомат готов к работе! Оборудование можно усовершенствовать, установив на него устройство защитного отключения. Оно сможет защитить человека от удара электрическим током при касании оголенных проводов и предотвратить возгорание при контакте фазного проводника с землей или корпусом.

Что нужно знать заранее

Первое, если у вас выбило пробки старого типа с плавкими вставками, ни в коем случае не ставьте в них «жучки», но сейчас уже не только по соображениям безопасности. Современная бытовая техника насыщена электроникой. Загрубление плавкого предохранителя источник неполадок не ремонтирует и не устраняет. Включение чего угодно – от планшета до утюга и стиралки – в неисправную сеть может стоить ремонта многократно более дорогого, чем покупка пары-двух пробок-автоматов, вполне заменяющих автомат токовой защиты.

Второе, до определения причины срабатывания автоматики защиты все, что включено в розетки или через штатные выключатели, должно быть отключено. Отключения и пробные включения производятся только на обесточенной проводке последовательно по потребителям: выключаем общий автомат (см. далее) или пробки-автоматы, вынимаем все вилки из розеток, выключаем выключатели. Нужно проверить какой-то прибор или светильник – включаем в розетку или выключателем, включаем общий автомат или пробки. Требуется для проверки подключить следующий прибор, или светильник – снова выключаем общую автоматику, подключаем и т.д.

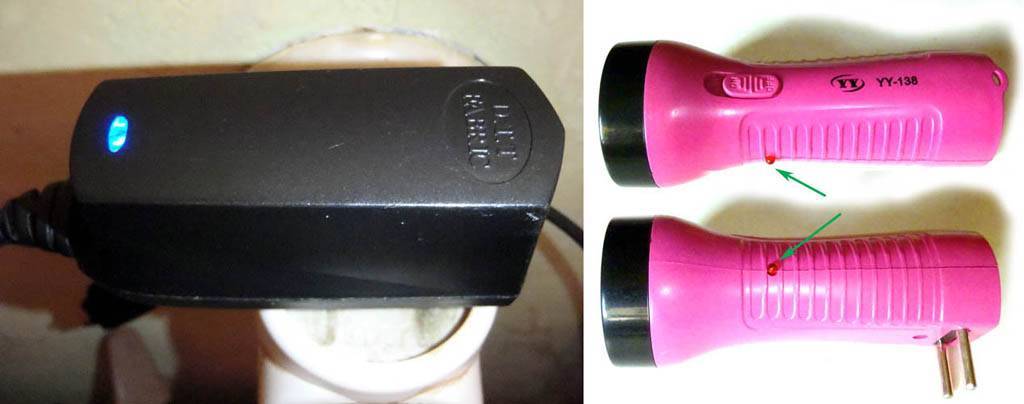

Подручные средства для проверки наличия напряжения в розетках

Третье, предположим, что у вас нет тестера, индикатора-фазоуказателя и вы вообще представления не имеете, что это такое. В таком случае проверить наличие напряжения в квартире при пробном включении, не рискуя собой и дорогой техникой, можно с помощью зарядного устройства для телефона со световым индикатором (слева на рис.) или светодиодного фонарика с подзарядкой (справа). Зарядку включают в розетку без телефона, а фонарик – не включая света. Ни в каких нормативных документах возможности использования этих устройств в таком качестве не предусмотрено, но для дилетанта они даже безопаснее индикатора фазы и тестера: ухватиться по неопытности за оголенную часть щупа или пытаться померять напряжение тестером, включенным на измерение тока, невозможно. Сами «квази-индикаторы» на аварийной сети могут выйти из строя (проводники внутри них очень тонкие), но они недороги и ремонтопригодны. Однако мы забегаем вперед, сначала нужно добраться туда, где выбило.

ВЩ и ЩА

Защитная автоматика в квартире чаще всего монтируется рядом с электросчетчиком на вводном щите ВЩ. Если защита пробками, ВЩ может быть совершенно допотопным (поз. 1 на рис.), халтурно сделанным, поз. 2, но рядом с ВЩ всегда найдется распределительная коробка (дозатор, «доза», показано красной стрелкой). Из дозатора расходятся ветви проводки по комнатам. Так вот, открывать дозатор, не будучи электриком, нельзя. Источник неисправности в таком случае нужно искать пробными включениями (см. выше и далее).

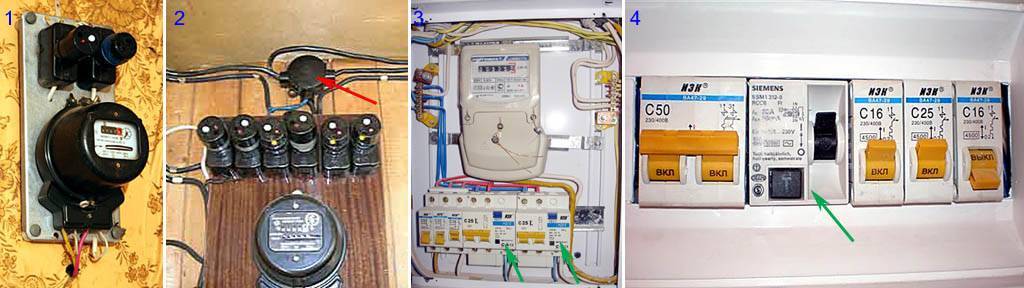

Вводные щиты и щит автоматики в квартире

В квартире с ВЩ современного типа (поз. 3) поиск, отчего защиту вышибает, начинается в перебора ветвей проводки: они включены через отдельные автоматы на токи меньшие, чем общий (главный). В таком случае сначала выключают автоматы ветвей, включают главный автомат, и, включая по очереди автоматы ветвей, находят неисправную, а ее уже проверяют, как в пред. случае. Если квартирные счетчики на лестничной клетке, то вместо ВЩ в прихожей будет щит автоматики ЩА. В таком случае труднее будет найти причину срабатывания защиты по реактивности, см. далее.

Замена автомата в щитке своими руками: выбор пробки

Эффективно и долго работать автоматические евро-пробки смогут только при условии их грамотного подбора. Выбор пробки должен совершаться с учетом параметров электрической цепи, индивидуальных требований потребителя по защите. Какие же пробки поставить?

Чтобы правильно выбрать автоматическое оборудование необходимо:

• Рассчитать мощность автомата. Для этого необходимо взять сумму всех бытовых приборов (не забывая про осветительные приборы), которые будут работать одновременно, и разделить их на напряжение в сети (220 или 380 В). При этом, желательно брать новый автомат с небольшим запасом по мощности. Самыми ходовыми считаются автоматы на 16А и 25А.
• Убедиться в том, что ваша проводка выдержит напряжение автомата. Сделать это можно, зная сечение, диаметр и материал изготовления проводов электропроводки.
• Определиться с производителем. Наиболее качественное, проверенное оборудование производят зарубежные фирмы Moeller, ABB, Legrand.

Покупать автоматические устройства лучше через официальных дилеров, торговый сайт компании. Если вам необходимо выполнять частые отключения и включения электроэнергии, то вместо обычного автомата лучше выбрать реле или магнитные контакторы.

Последовательность замены пробок на автоматы своими руками

Последовательность действий при замене пробок на автоматы своими руками покажем на примере, когда пробки не удалось отключить от напряжения. В первую очередь находим пробку, через которую проходит фаза. Для этого откручиваем все пробки и снимаем защитный карболитовый кожух с них. Находим фазу индикатором напряжения.

Подходящий со счётчика фазовый провод (клемма No 2 счетчика) должен находиться на верхней клемме пробки. На второй пробке вверху будет находиться нулевой провод, идущий с нулевого выхода (клемма No 4) счётчика

Теперь нужно очень осторожно открутить крепление фазового провода изолированной отверткой (желательно работать в резиновых перчатках) и отвести его в сторону

Замена пробок на один однополюсный автомат

Провод под напряжением и его нужно изолировать. Если этот провод короткий и нужно его удлинить, тогда лучше одеть на него пластиковый клеммник, изолировать который не нужно. Таким образом, откручивают все провода пробок и отмечают их. Верхний фазовый провод под напряжением идет от выхода счётчика,

Замена пробок на сдвоенный автомат

Нижний провод с этой же пробки идет на нагрузку. Верхний провод второй пробки идет от выхода нуля счетчика, а второй нижний провод уходит на нагрузку. Когда сняли все пробки, у вас должно быть четыре провода.  Автомат выбирают по сечению провода, и не выше. Для сечения алюминиевого провода 2,5 мм2 подходит автомат 16 А, а для 4 мм2 — 25 А. У всех есть стиральная машина, поэтому нужно добавить еще один автомат для стиралки, и защиту УЗО.

Теперь идём в магазин и выбираем два автомата на 16 А, УЗО на 40 А с током утечки 30 мА. К автоматам и УЗО подбираем небольшой щиток на 2 автомата и УЗО. В щитке должна быть установлена шина для рабочего нуля. Теперь примеряем щиток к карболитовому основанию, отмечаем и сверлим отверстия с дальнейшим креплением саморезами.

Провода нужно подготовить заранее и удлинить их через клеммник. На нулевую шину крепится верхний и нижний провод от нулевой пробки. На левый автоматический выключатель к верхней клемме подключают провод, который находится под напряжением. А к клеммнику добавляют отрезок провода нужной длины и заводят на автомат. Далее на верхнюю клемму второго автомата шлейфом подключают автомат для стиральной машины.

Подключение стиральной машины через сдвоенный автомат и УЗО

С нижней клеммы первого автомата идёт фазовый провод на нагрузку. Нулевой провод идет также на нагрузку с нулевой шины. С выхода (нижней клеммы) второго автомата для стиральной машины берется фаза и заводится на верхнюю клемму » L» защиты УЗО.

Нулевой провод с нулевой шины крепят на верхнюю клемму «N» УЗО. С нижних клемм УЗО «L» и «N» подключается кабель на стиральную машину. Когда закончен монтаж автоматов, закрывают панель щитка и включают сеть (если не включена). Проверяют работу всех автоматов и тестируют УЗО кнопкой «ТЕСТ». Срабатывает УЗО и отключает сеть.

Если проводится замена пробок на автоматы своими руками, тогда можно заменить старые провода на счетчике. Для чего в энергонадзор пишется заявление. Через некоторое время приходит проверяющий и снимает пломбу. Записывает последние показания счётчика. После установки автоматов и замены проводов проверяется монтаж щитка, и пломбируются счётчик.

Подробная процедура замены пробок

Бывает и так, что автомата на лестничной площадке просто нет (в очень старых домах). И отключить квартиру, можно только со всеми квартирами по вашему стояку. Рубильник отключения находится, либо в подвале, либо на первом этаже дома. Отключение электричества по стояку, должно быть оформлено заявкой в управляющую копанию.

Работать под напряжением может только электрик с допуском. Мы крайне не рекомендуем людям, не разбирающимся в электричестве, работать под напряжением! Это очень опасно для жизни, не рискуйте!

Электричество отключено. Выкручивайте пробки, и снимайте пластмассовые кожухи под пробками. Теперь внимательно! Подайте напряжение (включите рубильник или автомат в подъезде). С помощью индикатора посмотрите, откуда приходят фаза и ноль. . При соприкосновении с фазой (оголенным проводом) лампочка индикатора горит, если лампочка не горит — это ноль или провод на котором ничего нет.

Чтобы понять, откуда провода приходят к пробкам, сверху или снизу, найдите приходящий фазный провод (который под напряжением). Провода с противоположной стороны пробок – это линии освещения и розеток, которые расходятся по вашей квартире. Запомните схему расположения проводов.

Снова обесточиваем щиток (отключаем рубильник). Окончательно откручиваем оставшиеся элементы пробок (керамические изоляторы). Провода не режем! Аккуратно зачищаем их от налета, при необходимости можно обмотать оголенные провода изолентой.

На бывшее место пробок, ровно посередине, с помощью шуруповерта и саморезов по металлу, прикручиваем DIN-рейку. Или сажаем её на старые болты, которые раньше держали пробки.

Минус такого способа в том, что отверстия для болтов, выше или ниже от середины старых пробок. В экстренных случаях (нет денег), можно обойтись и без DIN рейки. НО выглядеть это будет отвратительно, да и по правилам так делать нельзя!

Для удобства отрезаем проходной (дублирующий) нулевой провод. Если непонятно, внимательнее посмотрите на картинку выше (2й синий провод). Так делается, для дальнейшего удобства прикручивания, нулевого провода к нулевой шине. Такой же фазный провод мы не трогаем, чтобы потом не пришлось делать перемычку между автоматами.

Прикрутив DIN-рейку, устанавливаем на неё два автомата и нулевую шину. Для примера мы взяли два автомата номиналом 10 и 16 ампер.

Автомат номиналом 10 ампер рассчитан на нагрузку 2200 Ватт. Этого достаточно для полноценного освещения, даже в четырехкомнатной квартире. На линию розеток в , мы рекомендуем устанавливать пакетник с номиналом не более 16 ампер (это 3400 Ватт возможной нагрузки).

Приходящие фазные провода, вставляем вниз или верх, в винтовой зажим автомата (пакетника)

С какой стороны автомата будет входить фаза — не важно. Если провода приходят снизу — вставляем их снизу, сверху — значит сверху

Если же вы отрезали дублирующий фазный провод, то между автоматами придется делать перемычку.

Вставляем провод в зажим и закручиваем клемму. Проверяем надежность крепления, подергав провод пальцами или инструментом. Крепко зажатый провод — залог стабильной работы автомата. С противоположной стороны автоматов вставляем фазы, уходящие на освещение и розетки. Закручиваем, проверяем.

К шине «0» цепляем нулевой провод, приходящий вместе с фазой (изначально их было два). Так как, нулевая шина безопасна, ноль может находиться в щитке в открытом виде.

Вот и весь процесс замены пробок на автоматы.

Если вы хотите повысить противопожарную безопасность, и оградить людей от поражения токов, в данную схему .
