Принцип работы

Система АСТУЭ содержит два основных комплекса: информационный и вычислительный. В конструкцию первого комплекса входят всевозможные трансформаторы напряжения и энергии, которые осуществляют замеры данных параметров. Второй комплекс включает линии, по которым передаются показания от приборов учета в компьютер.

Система включает серию ступеней, которые зависят от степени значимости. Самый низкий уровень содержит измерительные приборы, такие как электросчетчики и измерительные генераторы. К приспособлениям среднего значения относятся устройства, которые производят сбор и передачу показаний, а также всевозможные средства связи. Высшую ступень системы занимает оборудование, посредством которого осуществляется программное обеспечение.

Фиксирование значений электросчетчиков производится одновременно во всей системе, через установленные временные промежутки. Эти показания каждого временного периода посредством канала передачи передаются на сервер, где они хранятся.

В конструкцию системы входят высокоинтеллектуальные приборы учета, снабженные встроенной памятью и интерфейсом для поступления данных на сервер. Некоторые модели электросчетчиков оснащены встроенными модемами и способны самостоятельно отправлять показания в установленное время посредством телефонной линии или радиосвязи. Для эффективной работы системы все комплектующие должны быть настроены на одно и то же время.

АСТУЭ выполняет следующие функции:

• система производит анализ расходованных энергоресурсов по отдельным объектам, при этом выявляя нерациональное потребление энергии;
• система производит мониторинг электрической энергии в настоящее время по отдельным структурным группированиям;
• на основе полученных данных система вырабатывает энергосберегающую политику.

Сравнение АСТУЭ и АСКУЭ:

В чём преимущества АСКУЭ по сравнению с традиционным энергоучётом

Автоматизированная система коммерческого учёта электроэнергии позволяет обеспечить точность и прозрачность взаиморасчётов между поставщиками и потребителями, а также реализует:

• точное измерение параметров поставки и потребления энергоресурса;
• непрерывный автоматический сбор данных с приборов учёта с отправкой на сервер и визуализацией в личном кабинете;
• ведение контроля за энергопотреблением в заданных временных интервалах;
• постоянное накопление и долгосрочное хранение данных даже при выключенном электропитании приборов учёта;
• быструю диагностику данных с возможностью выгрузки информации за текущий и прошлый периоды;
• анализ структуры энергопотребления с возможностью её корректировки и оптимизации;
• оперативное выявление несанкционированных подключений к сети энергоснабжения или безучётного потребления;
• фиксацию даже незначительных отклонений всех контролируемых параметров;
• возможность прогнозирования значений величин энергоучета на кратко-, средне- и долгосрочный периоды;
• удалённое отключение потребителей от сети с возможностью обратного включения.

Как следствие из вышеназванных факторов, внедрение АСКУЭ способствует энергосбережению, благодаря чему система в среднем окупает себя в пределах одного года.

Пора уже внедрять дистанционный способ снятия показаний приборов учета и автоматизированную обработку данных. Для этого у ресурсоснабжающих организаций есть все возможности.

Александр Варфоломеев, заместитель председателя комитета Совета Федерации по социальной политике

Таким образом, Правительство России однозначно отвечают на вопрос, нужна ли АСКУЭ. Проблемы, которые оно оставляет поставщикам электроэнергии, промышленным потребителям, управляющим компаниям и ТСЖ, сводятся к выбору оптимального оборудования для её проектирования и внедрения.

С точки зрения возможностей оптимизации учёта и энергопотребления, которые даёт АСКУЭ, минусы у системы практически отсутствуют. Они, конечно, есть, и связаны с конкретным её воплощением. Так, основными недостатками монтажа системы проводных АСКУЭ являются высокая стоимость и риск обрыва сети. Среди минусов беспроводных решений на базе GSM-протоколов следует выделить необходимость инсталляции сим-карты в каждый прибор учёта, высокую стоимость модемов, нестабильность сигнала при размещении счётчиков внутри железобетонных зданий или металлических шкафов.

Эти проблемы снимают решения для «умных домов» на базе ZigBee, М-Bus и Z-Wawe, однако радиус их действия (до 50 м) требует подключения дополнительных ретрансляторов, что увеличивает стоимость установки АСКУЭ и, соответственно, срок её окупаемости.

Как показывает анализ и сравнение современных технологий автоматизации энергоучёта, самым экономичным решением для внедрения АСКУЭ является технология LPWAN. Автоматизированная система, выстроенная по этой технологии не нуждается в дополнительном оборудовании: каждый прибор учёта одновременно является устройством сбора и передачи данных (средний уровень структуры АСКУЭ). При этом, его стоимость не намного превышает розничную цену обычного умного счётчика с аналогичными характеристиками.

Система «СТРИЖ» использует технологию LPWAN с радиусом действия 10 км, без концентраторов и ретрансляторов.

Система автоматизации учета электроэнергии для МКД, РСО и СНТ

В продолжение статьи:

Вы узнаете, как АСКУЭ экономит энергоресурсы

Автоматическая система контроля и учета электроэнергии (АСКУЭ) — это то, что позволяет сделать потребление энергоресурсов экономичным и целенаправленным. Данная система производит анализ затрат электроэнергии и помогает оптимизировать ее расход. Таким образом, установка АСКУЭ на объектах различного назначения — отличный способ экономить и правильно распределять энергоресурсы между всеми потребителями.

Электроэнергия — незаменимый источник питания для оборудования и компьютеров. К электросистеме подключено освещение и вентиляция, нередко электричество используется для отопления. В связи с этим расход данного ресурса на некоторых предприятиях просто огромен, поэтому для них купить и установить АСКУЭ — настоящее спасение. Благодаря этой системе затраты на электроэнергию снижаются, а приобретение и внедрение АСКУЭ быстро окупается.

Сферы применения АСКУЭ

Установка АСКУЭ целесообразна на объектах, которые представляют собой множество рассредоточенных потребителей электроэнергии, объединенных в единую сеть. Такими объектами можно считать гаражные кооперативы, многоквартирные дома, дачные и коттеджные посёлки. Однако чаще всего АСКУЭ устанавливаются на промышленных и транспортных предприятиях, перегрузочных терминалах, аэропортах и в портах водного транспорта.

Преимущество системы коммерческого учета не только в том, что она обрабатывает данные, полученные от каждого потребителя электроэнергии. Она также позволяет снизить энергозатраты до оптимального уровня, не нарушая ни один технологический процесс.

Установка АСКУЭ на промышленных объектах позволяет защитить энергосистему от хищения энергии. Данную возможность предоставляют АСКУЭ производства «СМИС Эксперт». Наше оборудование не только создано по последнему слову техники и максимально надежно, но и обладает широким спектром функций, которые индивидуально настраиваются при проектировании АСКУЭ для конкретного объекта, с учетом его потребностей. При этом стоимость АСКУЭ полностью соответствует её высокому качеству, которое мы неизменно поддерживаем.

АСКУЭ «СМИС Эксперт» — выбор в пользу проверенного поставщика

Компания «СМИС Эксперт» производит оборудование для контроля и учета потребления энергоресурсов, которое позволяет достичь следующих целей:

• Снижение затрат на электроэнергию.
• Уменьшение количества потребляемой электроэнергии без вреда промышленным процессам.
• Выставление лимита затрат на электроэнергию, тем самым осуществление контроля расхода.
• Система датчиков АСКУЭ позволяет своевременно выявлять недостатки и сбои в работе электрической системы и своевременно их устранять.
• Непрерывный сбор данных с учетного оборудования и отправка их на сервер.
• Определение несанкционированных подключений и предотвращение хищения электроэнергии.

Компания «СМИС Эксперт» предлагает заказать проектирование и установку, а также купить АСКУЭ для вашего предприятия. Наши специалисты всегда на связи и готовы оказать необходимую помощь при подборе оптимального оборудования для вашего объекта.

СОЗДАНИЕ АСКУЭ

Создание АСКУЭ и внедрение его на объект позволяет значительно увеличить эффективность и надёжность электроснабжения, а также заметно снизить затраты. Кроме того, при обнаружении утечки электроэнергии, система позволяет локализовать проблему и предотвратить возможные серьёзные потери.

Во время проектирования, установки или технического обслуживания автоматизированных систем учёта электроэнергии, специалисты компании СМИС могут выполнять следующие работы:

• Установку трансформаторов и анализаторов мощности;
• Сбор данных с анализаторов мощности;
• Организацию рабочего места оператора (АРМ);
• Передачу данных учёта в МОЭСК;
• Настройку и перенастройку оборудования;
• Программирование устройств.

Системы автоматизированного учёта АСКУЭ широко применяются на объектах самых различных типов и действительно позволяют снизить затраты на энергоресурсы, а также выявить недочёты электросети и исправить их. Кроме того, данная технология имеет и дополнительные полезные возможности, например, задание лимита потребления электроэнергии, а также ведение архива всех измерений. В компании «СМИС Эксперт» трудятся высококвалифицированные и опытные профессионалы, которые качественно, надёжно и быстро произведут все необходимые работы по АСКУЭ.

Что такое система АСКУЭ (АИИСКУЭ)

Для начала разберемся в расшифровке термина система АСКУЭ или АИИС КУЭ.

С правовой точки зрения отличия системы АСКУЭ от АИИС КЭУ следующие:  порядок установки, внедрения и обслуживания системы АИИС КУЭ регламентируется регламентами оптового рынка электроэнергии и мощности (Приложением 11.1 к Положению о получении статуса субъекта оптового рынка). Требования к АСКУЭ определяются правилами розничного рынка электрической энергии.

Хотелось бы констатировать, что понятие АСКУЭ появилось гораздо раньше АИИС КУЭ,  и сейчас  используется исключительно для средних и мелких объектов юридических лиц и бытовых потребителей. Законодательством регламентируется только класс точности приборов учета и средств измерений. Ключевым условием для выхода на оптовый рынок электроэнергии является наличие АИИС, требований к которому много.

Основные виды

Область применения автоматизированных систем управления постоянно расширяется, что помогает непрерывно и эффективно контролировать и оптимизировать количество затрат, приходящихся на долю энергоресурсов. Системы автоматизированного учета применяются в следующих сферах:

1. В сетях потребительской сферы.
2. В жилых секторах, в том числе и частных.
3. В садоводческих товариществах и загородных домах, на дачах.
4. Системы коллективного учета, позволяющие обслуживать до 50 абонентов.
5. Системы с возможностью обслуживать до 1000 человек.

В основу всех информационно-измерительных систем входит измерительно-вычислительный комплекс, который устанавливается в секторах учета и обработки информации на подстанциях, электростанциях, в нефтегазовых компаниях, на крупных промышленных и производственных предприятиях.

Основной положительный фактор применения таких систем в бытовой сфере – оптимизация существующих затрат и снижение величины потребления, а также защита от хищения. Главный плюс – возможность проанализировать величины потребления для выявления недочетов в работе таких систем. Система аскуэ включает три уровня учета:

1. Уровень измерения. Это входящие в систему приборы и датчики.
2. Информационный уровень. Это осуществление сбора и передачи информации.
3. Архивный уровень. Это создание и хранение архивов в измерительно-вычислительном комплексе.

В настоящее время на рынке электроэнергии все меньше можно услышать уже привычный термин, а теперь входит новая аббревиатура, которая расшифровывается так: автоматизированная информационно-измерительная система коммерческого учета электроэнергии.

Пока что это понятие еще не успело прижиться в энергетическом мире, поэтому уже сейчас можно встретить так много неточностей при оформлении документов. Но автоматизированная информационно-измерительная система коммерческого учета электроэнергии осуществляет все те действия и операции, которые до этого осуществляла автоматическая система коммерческого учета электроэнергии.

АСКУЭ энергоучет

Современная система программного обеспечения АСКУЭ энергоучет позволяет вести технический учет энергоресурсов и производить диспетчеризацию работы энергетических объектов. Используется в промышленных областях и в сфере жилищно-коммунального хозяйства (отслеживание работы электросетей, тепловых коммуникаций, водоснабжения, вентиляционных систем). Это инновационный инструмент, который очень удобен для качественного и эффективного мониторинга.

Благодаря автоматизированной системе коммерческого и технического учета электроэнергии АСКУЭ на базе SCADA Trace Mode возможно производить одновременную диспетчеризацию большого количества энергообъектов и источников цифровой информации (счетчиков, измерительных приборов), анализируя по каждому из них множество параметров и создавать базы данных любой сложности. Система имеет значительные ресурсы мощности, при этом понятный и удобный интерфейс. Проста в работе, не потребует от пользователя квалификации программиста, в ней сможет разобраться любой инженер.

Функции, которые выполняет система АСКУЭ:

• сбор от зарегистрированных объектов данных, характеризующих протекание на них функциональных технических процессов;
• обработка и анализ полученной оперативной информации на основе алгоритмов, заданных пользователем;
• составление и выдача схематичных результатов;
• отслеживание, своевременное обнаружение сбоев в работе объектов мониторинга, сигнализация о них и предотвращение возможных аварийных ситуаций;
• осуществление удаленного компьютерного диспетчерского управления объектами;
• хранение собранных данных и составление отчетности по ним за заданные периоды;
• экспорт собранной архивной информации в WEB-формат.

Учет электроэнергии АСКУЭ осуществляется на основе специальных программных модулей, которые позволяют оптимизировать энергоучет, сделать его детальным и высокоточным. Большое количество визуально наглядных учетных форм отображают результаты анализа собранной информации в графическом виде и в форме таблиц, также предлагается набор шаблонов для формирования и оформления итоговых учетных сводок.

Система функционирует на основе платформы Windows 32/64 и ее серверных версий. В одном проекте могут быть использованы раздельные серверы и индивидуальные рабочие места с заданием ограничений и разных уровней прав у пользователей, а также создаваться локальные сети внутри организаций.

Информация о производителе и поставщике системы

Компания СМИС Эксперт разрабатывает решения по учету электроэнергии АСКУЭ на базе SCADA Trace Mode. В своей деятельности мы используем современные технические и компьютерные знания, инновационные разработки и технологии для создания функциональных продуктов, отвечающих запросам потребителей на высоком профессиональном уровне. Оказываем услуги по поставке оборудования для диспетчеризации, его монтажу и пусконаладке для использования под ключ. Имеем большой практический опыт работы в сфере создания качественных и эффективных систем инженерного мониторинга и телемеханики, являемся профессионалами своего дела и приглашаем к выгодному сотрудничеству заинтересованных в наших продуктах заказчиков.

Счётчики АСКУЭ — что это?

Автоматизация учёта электрической энергии стала возможна благодаря изобретению и выводу на рынок электронных счётчиков, которые также называют интеллектуальными или «умными». Электронный прибор коммерческого учёта — это базовый компонент АСКУЭ, первичный источник получения информации для остальных уровней системы.

«Умные» электросчетчик АСКУЭ «СТРИЖ»

Счётчики для АСКУЭ трансформируют проходящий ток в измерительные импульсы, которые позволяют определить точное количество потреблённой электроэнергии, а также выдают другие параметры сети, важные для организации многотарифного учёта: ток, напряжение, частота, сдвиг фаз. Их отличительная черта от индукционных, электронных или гибридных приборов учёта состоит в наличии импульсного выхода или встроенного модема.

Благодаря включению в автоматизированную систему, эти электросчётчики могут в удалённом режиме:

• передавать данные и команды: сигналы о вмешательстве в их работу, о вскрытии клеммной коробки, о воздействии магнитом на счётный механизм;
• получать данные и команда: об отключении реле, об изменении тарифного расписания.

В зависимости от модификации, электросчётчики АСКУЭ могут обеспечивать накопление и хранение данных об энергопотреблении, работу в многотарифном режиме, вести учёт не только активной, но и реактивной энергии, дистанционно отключать потребителя от сети или восстанавливать энергоснабжение.

Кроме того, приборы отличаются по классу точности, номинальному напряжению и ряду других параметров. Это даёт потребителям возможность выбрать оптимальные приборы для интеграции в проектируемую систему коммерческого учёта, исходя из требований к её функциональности и экономичности.

Независимо от выбора производителя приборов учёта или разработчиков автоматизированной системы, счётчики, интегрируемые в АСКУЭ, должны соответствовать требованиям ГОСТ 31819.21–2012 (62053–21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21» и быть внесёнными в государственный реестр средств измерений, а их применение необходимо согласовать с поставщиком электроэнергии.

Беспроводные АСКУЭ

Беспроводные системы учета электроэнергии имеют большой выбор технологий, позволяющих осуществлять передачу данных без использования проводов. Рассмотрим основные из них.

АСКУЭ на базе GSM

Системы беспроводного учета, использующие оборудование с подключением к GSM-модемам, передают данные через сотовую сеть оператора. Один GSM-модем позволяет собирать показания как с одного счетчика, так и с группы устройств.

Для считывания данных существует широкий ассортимент различных программ-конфигураторов, а бесперебойность поступления информации гарантируют встроенные в модем таймеры перезагрузки.

К главным недостаткам систем, применяющих технологии GSM, можно отнести высокую стоимость модемных устройств и плохое прохождение сигнала при размещении прибора учета в нишевых пространствах и металлических шкафах. Кроме того, для развертывания системы необходимо покрытие территории сотовой сетью оператора, а статические IP-адреса, требуемые для подключения, обойдутся заказчику недешево.

Счетчики со встроенным GSM-модулем уже более десяти лет производят концерн «Энергомера» и ООО «Эльстер Метроника». К таким счетчикам относятся устройства серии «Меркурий» и «Альфа».

Увеличение скорости передачи с помощью GPRS

Поскольку GPRS — своего рода, надстройка технологии GSM, то особенности, описанные для GSM, будут справедливы и для GPRS. По сравнению с GSM, GPRS обладает повышенной скоростью передачи данных.

Казалось бы, скорость открывает больше возможностей для АСКУЭ. Но на практике высокая скорость при передачи данных потребления электроэнергии становится редко востребованной. Для того, чтобы раз в месяц или, самое частое, раз в сутки, снять показания потребления абонентов, высокая скорость передачи данных не нужна.

Технологии для «умных домов»

ZigBee, Z-Wave и M-Bus являются самыми популярными в сфере создания «умных домов» и широко применяется в Европе для контроля потребления энергоносителей еще с 90-х годов.

Как и WiFi, ZigBee работает в диапазоне частот 2,4 ГГц, но при этом ZigBee не ограничена одним каналом и может использовать разные. Z-Wave использует диапазон частот до 1 ГГц, что делает ее более защищенной от помех. Обе технологии оптимизированы для передачи небольших команд — включить/выключить, прибавить или снизить яркость освещения и т.п.

Технология передачи данных M-Bus тоже считается беспроводной, но с некоторыми оговорками — все приборы учета соединяются шиной m-bus, посредством которой коммутируется оборудование и передаются данные.

К несомненным преимуществам всех трех технологий можно отнести умеренные затраты на монтаж и низкое энергопотребление. Однако до сих пор эти технологии продолжают быть применимы, главным образом, для европейского формата.

• Радиус передачи данных до 50 м вызывает необходимость дополнительных уровней ретрансляции, что увеличивает стоимость системы.
• Применяемые структуры сети подразумевают наличие разнотипного оборудования, что также ведет к удорожанию системы и снижению ее надежности.
• Построенную сеть обслуживает только интегратор, что делает поддержание готовой системы очень дорогим.

Технология LPWAN

LPWAN — технология беспроводной передачи данных с низким потреблением энергии и охватывающая большие площади.

Технология LPWAN увязывает две основные константы при передаче информации — энергоэффективность и радиус охвата территории стабильного приема. Технология позволяет надежно и при умеренных финансовых затратах коммутировать датчики, передающие информацию об энергопотреблении с территорий, удаленных на десятки километров.

LPWAN отличается высоким уровнем проникновения сигнала. По сравнению с модемами GSM/GPRS, устройства на базе LPWAN продолжают передавать данные даже в условиях подземной прокладки коммуникаций.

Компания «СТРИЖ» — пионер в создании оборудования и АСКУЭ на базе технологии LPWAN в России. АСКУЭ, созданная на базе счетчиков серии «Ампер» позволяет организовать надежную передачу данных об энергопотреблении с охватом территории до 50 километров.

Решения «СТРИЖ» на базе технологии LPWAN не нуждаются в наличии дополнительного оборудования для трансляции данных и организации специальных сетей. Один счетчик является как конечным устройством, так и приемопередающим, а его стоимость не сильно выше стоимости обычных счетчиков с аналогичными характеристиками.

Система учета электроэнергии для многоквартирных домов

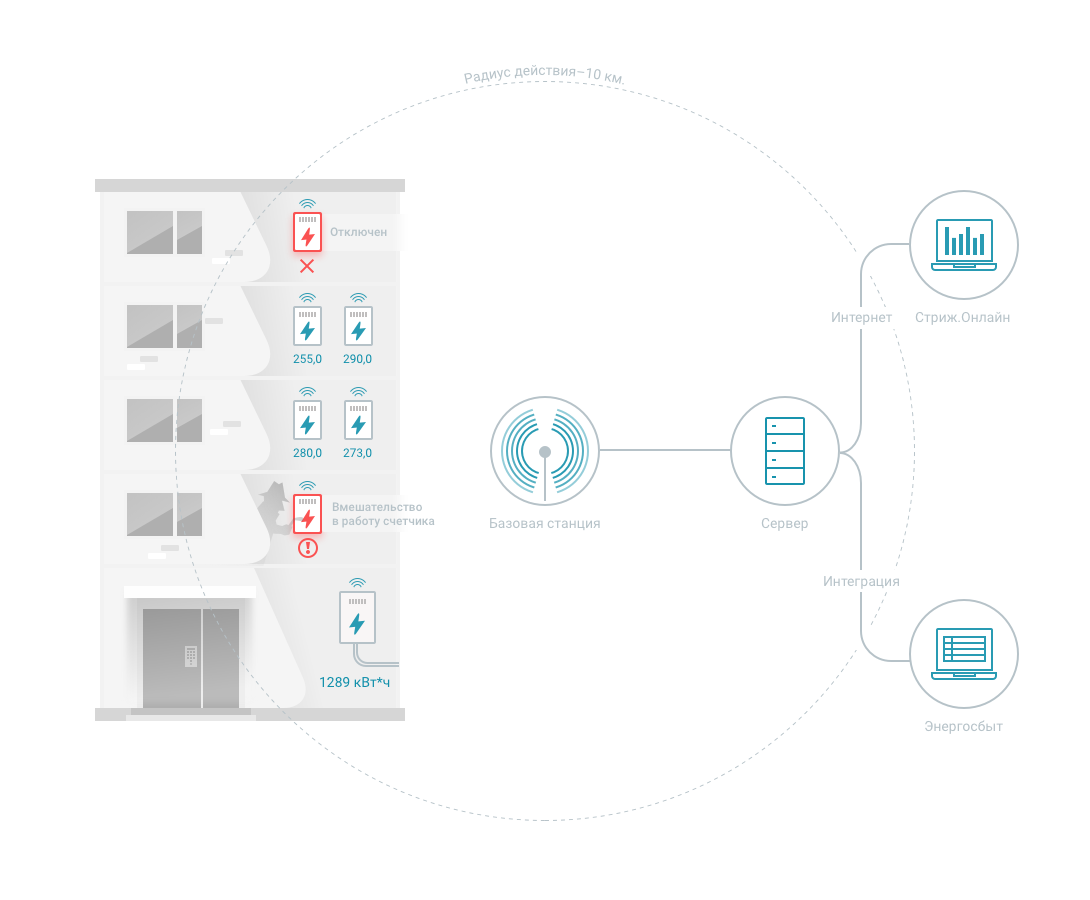

Как работает АСКУЭ «СТРИЖ»

В жилом доме для однофазных абонентов устанавливаются электросчетчики «А1», для трехфазных абонентов — «А3». Счетчики передают показания и параметры электроэнергии по настраиваемому расписанию или стандартным схемам: ежечасно, ежедневно, ежемесячно.  По беспроводному каналу данные передаются на базовую станцию, выполняющую роль устройства сбора и передачи данных (УСПД). Станция по защищенному каналу передает данные в личный кабинет диспетчера.

Возможности технологии и радиопротокола «СТРИЖ» позволяют собирать данные с миллионов смарт-счетчиков без использования концентраторов или ретрансляторов в радиусе 10 км от станции в условиях городской застройки. Высокая проникающая способность сигнала обеспечивает передачу из подвалов и монтажных шкафов, расположенных внутри зданий.

В качестве коллективного прибора учета электроэнергии в МКД устанавливается трехфазный счетчик «А3». Его задача — передавать показания общедомового потребления для последующего сведения баланса по дому и расчета расхода электроэнергии на общедомовые нужды (ОДН).

Однофазный электросчетчик «А1»

«А1» — «умный» счетчик, разработанный для учета электроэнергии однофазных абонентов многоквартирного дома. Имеет 4 встроенных тарифа для экономичного многотарифного учета в МКД.

Устанавливается plug-and-play без дополнительных настроек рядовым электриком.

Электросчетчик измеряет объем потребленной электроэнергии, фиксирует профили мощности и параметры электроэнергии. Встроенный радиомодуль передает накопленные данные по LPWAN-радиоканалу 868 МГц на ближайшую базовую станцию с заданной периодичностью.

Обратный канал связи обеспечивает удаленное управление электросчетчиком. Встроенное реле нагрузки решает задачу дистанционного ограничения или полного отключения электричества.

Трехфазный электросчетчик «А3»

«А3» — «умный» электросчетчик, разработанный для учета энергии трехфазных абонентов и выполняющий функции коллективного прибора учета в МКД. Способен работать в одно- или многотарифном режиме.

Счетчик, через базовую станцию, отправляет данные о потреблении и параметры электроэнергии в личный кабинет диспетчера по LPWAN-радиоканалу 868 МГц согласно настроенному расписанию.

Встроенное реле ограничения нагрузки эффективно решает задачу борьбы с неплательщиками. Ограничивайте нагрузку или отключайте электроэнергию удаленно.

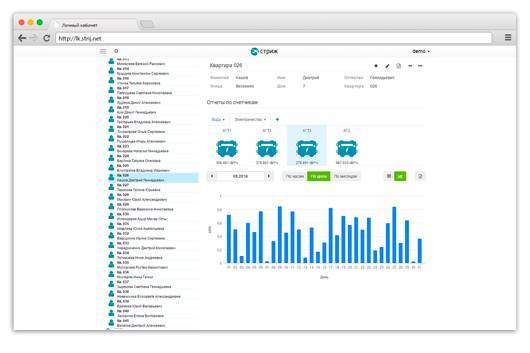

Личный кабинет диспетчера АСКУЭ в МКД

Статистика потребления электроэнергии по каждому абоненту и общедомовым прибора доступна в личном кабинете в виде почасовых, суточных и месячных отчетов. Сводите балланс электроэнергии по жилому дому и формируйте сводные отчеты в два клика.

Удаленно управляйте, программируйте и дистанционное ограничивайте нагрузку должников без выезда бригады прямо из личного кабинета.

Система интегрируется и загружает данные в 1С и ГИС ЖКХ автоматически. Показания не придется переносить вручную.

Посмотреть демоверсию

Монтаж АСКУЭ

Проектирование – самый первый этап внедрения системы, от его проведения зависят дальнейшие успешные установка и подключение АСКУЭ. В процессе проектирования учитываются такие особенности объекта, как ресурсы, учет которых будет вестись, а также объемы производства предприятия. На основании расчетов количество и вид применяемого оборудования при установке системы может меняться и есть время для подбора нужных приборов, которые будут соответствовать требованиям.

Установка – следует за проведением расчетных и проектировочных работ. Этот этап включает в себя:

1. Монтаж необходимого оборудования – приборы учета, модемы, серверы, компьютеры.
2. Прокладка и монтаж кабельных линий.
3. Подключение оборудования.
4. Наладка оборудования.

Работы по установке и подключению АСКУЭ выполняют подрядные организации. Они могут выполнить такие мероприятия:

• изучение объекта, выбор оборудования и составление проектной документации;
• согласование в органах Энергосбыта, проведение монтажных и пусконаладочных работ;
• настройка компьютерного обеспечения, проведение консультаций, гарантийное обслуживание оборудования.

При возникновении проблем, неполадок и сбоев в работе системы можно обращаться к любому подрядчику, который специализируется на построении данных систем.

Монтаж системы АСКУЭ ведется согласно четким требованиям и пожеланиям заказчика, учитывая также конкретные данные объекта. Огромное значение имеет не только этап проектирования и установки, но и настройка системы

Поэтому чрезвычайно важно выставить правильные параметры работы, а также надежно подключиться по каналу связи, который выбран заказчиком услуги. Именно от этих факторов и будет зависеть все последующее функционирование системы

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:

Будет интересно прочитать:

• Преимущества и недостатки двухтарифных счетчиков электроэнергии
• Что такое АСТУЭ
• Перепрограммирование электросчетчика в 2017 году
• Причины потерь электроэнергии

Структура АСКУЭ

Современные автоматизированные системы обычно состоят из нескольких уровней. И на каждом уровне нынешняя компьютерная и микропроцессорная техника способны дать несколько новых возможностей. Для начала рассмотрим в целом структуру АСКУЭ.

Общая структура АСКУЭ. Три составных части — три уровня

Всякая АСКУЭ состоит из трех обязательных частей. Это уровень первичного учета энергопотребления, в котором данные учета создаются счетчиками разного уровня: квартирные, домовые, счетчики энергоснабжающих организаций; уровень передачи данных учета, в котором используются любые современные средства модемной или мобильной связи, интернет, сервера организации обмена; в конечном счете данные попадают на уровень обработки, где данные собираются, хранятся в базах данных, обобщаются, обрабатываются и выдаются всем заинтересованным организациям и службам.

В рамках такой системы очень просто организовать все взаимные финансовые расчеты: и энергоснабженческих организаций разного уровня, и конечных потребителей.

Разновидности АСКУЭ

Так как цены на электроэнергию постоянно растут, специалисты стараются своевременно разрабатывать новые меры эффективного учёта. За счёт этого область применения универсальных автоматизированных систем управления постоянно расширяется. Внедрение новых технологий помогает эффективно и непрерывно контролировать и оптимизировать количество затрат. Статистические данные показали, что системы автоматизированного учёта применяются в следующих отраслях:

• В жилых секторах, частной и коммерческой недвижимости.
• Системы коллективного учёта, которые позволяют обслуживать до 50 абонентов.
• Потребительские отрасли.
• Крупные системы, где обслуживается до 1 тысячи человек.
• В загородных домах и на дачах, а также в садовых товариществах.

Электронные счетчики и АСКУЭ

Попытки создания АСКУЭ (автоматизированной системы контроля учёта электроэнергии) связаны с появлением в относительно доступных микропроцессорных устройств, однако дороговизна последних делала системы учета доступными только крупным промышленным предприятиям. Разработку АСКУЭ вели целые НИИ.

Решение задачи предполагало:

Первые системы учета были крайне дорогими, ненадежными и малоинформативными комплексами, но они позволили сформировать базу для создания АСКУЭ следующих поколений.

Переломным этапом в развитии АСКУЭ стало появление персональных компьютеров и создание электронных электросчётчиков. Ещё больший импульс развитию систем автоматизированного учёта придало повсеместное внедрение сотовой связи, что позволило создать беспроводные системы, так как вопрос организации каналов связи являлся одним из основных в данном направлении.

Основное назначение системы АСКУЭ — в разумных интервалах времени собрать в центрах управления все данные о потоках электроэнергии на всех уровнях напряжения и обработать полученные данные таким образом, чтобы обеспечить составление отчётов за потребленную или отпущенную электроэнергию (мощность), проанализировать и построить прогнозы по потреблению, выполнить анализ стоимостных показателей и произвести расчёты за электрическую энергию.

Для организации системы АСКУЭ необходимо:

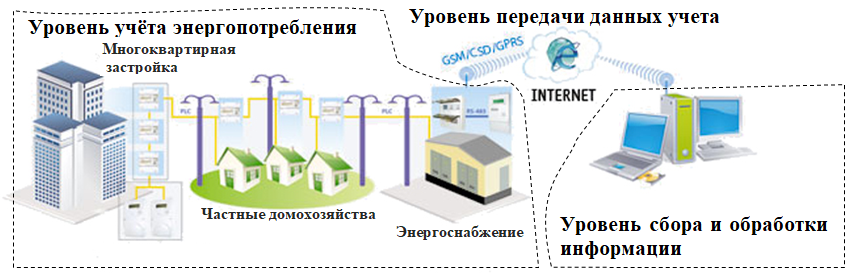

Пример простейшей схемы организации АСКУЭ показан на рисунке. В ней можно выделить несколько отдельных основных уровней:

1. Уровень первый – это уровень сбора информации

Элементами этого уровня являются электросчётчики и различные устройства, измеряющие параметры системы. В качестве таких устройств могут применяться различные датчики как имеющие выход для подключения интерфейса RS-485, так и датчики, подключенные к системе через специальные аналого-цифровые преобразователи

Необходимо обратить внимание на то, что возможно использовать не только электронные электросчётчики, но и обычные индукционные, оборудованные преобразователями количества оборотов диска в электрические импульсы

В системах АСКУЭ для соединения датчиков с контролерами применяют интерфейс RS-485. Входное сопротивление приемника информационного сигнала по линии интерфейса RS-485 обычно составляет 12 кОм. Так как мощность передатчика ограничена, это создает ограничение и на количество приемников, подключенных к линии. Согласно спецификации интерфейса RS-485 с учетом согласующих резисторов приёмник может вести до 32 датчиков.

2. Уровень второй – это связующий уровень

На этом уровне находятся различные контролеры необходимые для транспортировки сигнала. В схеме АСКУЭ представленной на рисунке, элементом второго уровня является преобразователь, преобразующий электронный сигнал с линии интерфейса RS-485 на линию интерфейса RS-232, это необходимо для считывания данных компьютером либо управляющим контролером.

В случае если требуется соединение более 32 датчиков, тогда в схеме на этом уровне появляется устройства, называемые концентраторы. На рисунке показана схема построения системы АСКУЭ для количества датчиков от 1 до 247 шт.

3.Третий уровень – это уровень сбора, анализа и хранения данных

Элементом этого уровня является компьютер, контролер или сервер. Основным требование к оборудованию этого уровня является наличие специализированного программного обеспечения для настройки элементов системы.

В настоящее время практически все электронные электросчётчики оборудованы интерфейсом для включения в систему АСКУЭ. Даже те, которые не имеют этой функции, могут оснащаться оптическим портом для локального снятия показаний непосредственно на месте установки электросчётчика путём считывания информации в персональный компьютер. Поэтому, сегодня электросчётчик является сложным электронным устройством.

При проектировании современных систем АСКУЭ применяют только электронные счётчики. Они имеют неоспоримые преимущества перед индукционными именно в «информационном» плане и обладают практически неограниченными сервисными возможностями.

Смотрите видео, в котором на примере конкретной марки рассмотрены электронные счетчики.

Инструмент и материалы

Самостоятельная замена или установка нового электросчетчика потребует применения специальных инструментов:

• удобные пассатижи с прорезиненными ручками;
• набор непроводящих ток отверток;
• острый нож для зачистки изоляции с проводов;
• изолирующие материалы;
• измерительный мультиметр.

Виды электросчётчиков могут отличаться способами фиксации, поэтому необходимо приобрести не только провода с определенным сечением, изоляторы и УЗО с автоматическими выключателями, но также крепежи и трансформатор тока. Установка осуществляется в абонентский щиток при помощи монтажных планок.
