Подобно любым системам электроснабжения, солнечная батарея должна регулярно проверяться – необходимо проводить техническое обслуживание. Как правило, это должно происходить в начале и в конце сезона эксплуатации. Световые консоли находятся на открытом пространстве, что способствует скорому загрязнению их поверхности. С целью бесперебойной работы с высоким коэффициентом полезного действия, солнечную панель необходимо регулярно очищать. Помимо этого, необходимо отслеживать состояние изоляции проводников, проводить чистку контроллеров и аккумуляторов от пылевых отложений, чтобы обеспечить наличие хорошего контакта на клеммах приборов. Пренебрежение элементарными мерами способно вывести из строя это весьма дорогостоящее оборудование.

Параллельное соединение солнечных панелей

Данная схема подходит для тех случаев, когда необходимо оставить напряжение на одном уровне, но повысить мощность солнечного PV-массива. Приведем пример на двух солнечных панелях мощность 100В с напряжением 12В. Соединение происходит путем подключения положительных соединений в одну группу, а отрицательных выводов – во вторую группу. Такими образом, напряжение остается прежним 12В, а мощность возрастает до 200 Вт.

Рисунок 1. Параллельное соединение солнечных панелей (12В 200Вт).

Последовательное соединение солнечных панелей

Последовательное соединение применяется в тех ситуациях, когда необходимо поднять уровень напряжения, но зафиксировать мощность на одном уровне. На схеме отражено соединение двух солнечных панелей мощностью 100Вт с напряжением 12В, когда в итоге получаем солнечный PV-массив 24В 100Вт.

Рисунок 2. Последовательное соединение солнечных панелей (24В 100Вт).

Параллельно-последовательное соединение солнечных панелей

Более сложной схемой соединения солнечных батарей будет параллельно-последовательный тип. Зачастую подобная схема применяется для относительно мощных солнечных массивов. Применение этой схемы дает возможность как поднять номинальное напряжение соединенных панелей, так и увеличить мощность. На примере показано, как можно соединить четыре панели с напряжением 12В и мощностью 100Вт. После соединения получаем солнечный PV-массив с напряжением 24В и мощностью 200Вт.

Рисунок 3. Параллельно-последовательное соединение солнечных панелей (24В 200Вт).

Соединение солнечных батарей разной мощности

Когда требуется соединить вместе солнечные батареи разной мощности, то может применяться две вышеописанные схемы: параллельная и последовательная. Однако необходимо учитывать возможности применяемого MPPT-контроллера. Так, чтобы подключить батареи параллельно, максимальный выходной ток должен соответствовать току MPPT-контроллера и наоборот, для соединения разных по мощности солнечных модулей последовательно, MPPT-контроллер обязательно должен иметь более высокое рабочее напряжение, чем сумма напряжения холостого хода двух модулей.

Рисунок 4. Параллельное и последовательной соединение солнечных панелей разной мощности.

Как видно по приведенным расчетам, производительность выше на 5,5% при последовательном соединении. Рекомендуем использовать этот вариант.

Внимание! Соединение солнечных батарей разной мощности несколько снижает производительность MPPT-контроллера и делает болеет трудным поиск точки максимальной мощности, но такая система также будет нормально работать при необходимости

Заключение

Сегодня было рассмотрено то, как правильно и эффективно соединять фотоэлектрические панели. Но если остались вопросы, наши специалисты по альтернативной энергетике проведут необходимые консультации.

Также ранее мы писали о том, как правильно соединять аккумуляторные батареи и какие это несет преимущества в зависимости от применяемой схемы соединения: параллельной, последовательной и параллельно-последовательной.

Шаг 2: Выбор аккумуляторов

Все солнечные панели являются источниками постоянного тока. Электроэнергию они генерируют только днем. Если есть желание подключить нагрузку постоянного тока днем, то с этим нет никаких проблем, можно подключиться непосредственно от панелей. Но сделать это – не самое хорошее решение, потому что:

• Большинству приборов необходимо постоянное номинальное напряжение для эффективной работы. Передаваемое солнечными панелями напряжение и ток непостоянны. Они меняются в зависимости от интенсивности солнечного света, пасмурная погода – «не есть хорошо».
• Если вы хотите включить что-то ночью, то это что-то попросту не включится.

Указанная проблема решается использованием аккумуляторов, для накопления энергии в дневное время, и использования её в ночное. Существует много видов аккумуляторов. Аккумуляторы «открытого типа» с жидким электролитом, к которым относятся автомобильные аккумуляторы — предназначены для выдачи высокого тока в течение небольшого промежутка времени. Они не предназначены для глубокого разряда, у них задачи другие. Аккумуляторы для солнечных батарей являются аккумуляторами глубокого цикла, они легко переносят частичные разряды и предназначены для глубокого медленного разряда. Для солнечных электростанций хорошо подходят гелевые и литиевые аккумуляторные батареи.

Примечание: Перед тем как выбирать компоненты, определите, какую систему по напряжению вы хотите иметь: 12/24 или 48В. Чем выше напряжение, тем меньший ток будет в медных проводниках и тем меньше будут потери. Кроме того, чем выше рабочее напряжение, тем меньше потребуется сечение проводников. Чаще всего в качестве домашней электростанции используют системы с рабочим напряжением 12В или 24В. Это связано с тем, что часть домашних приборов можно питать напрямую от вашей электростанции, без двойного преобразования напряжения (вверх-вниз), которое приводит к потере мощности. В этом проекте рассмотрим систему 12В.

Параметры аккумулятора:

• Емкость аккумулятора рассчитывается в ампер-часах (Aч).
• Мощность (Вт)= Напряжение (В) х Ток (А). • Вт*час = Напряжение (В) х Ток (А) х Время (ч) = Вт*ч.
• Напряжение батареи = 12В (для нашей системы).

Емкость аккумулятора (Ач) = Мощность нагрузки (Вт)*Время работы (ч)/напряжение(В) = 250/12 = 20,83Ач.

Нужно понимать, что КПД аккумуляторов не может быть 100%, чаще всего КПД равен 80%. Учитывая это, имеем емкость аккумулятора (Ач) = 20,83/0,8 = 26Ач. Поскольку мы используем преобразователь напряжения, который имеет свой КПД, обычно его также принимают равным 80%, добавим его: 26/0,8 = 32,5Ач. Но и это еще не все — даже не смотря на использование аккумуляторов глубокого цикла, для продолжительного срока службы, их не рекомендуется разряжать до полной разрядки, и по-хорошему нужно оставлять хотя бы 30% заряда — чем больше оставим, тем дольше он прослужит, получается: 32,5*1,3 = 42,25Ач Округляем вверх, для того что бы получить целое число и выбираем аккумуляторы глубокого разряда емкостью от 45 ампер-часов (Ач).

Схема подключения модуля

Клик для увеличения схемы

После снятия задней стенки можно получить доступ к печатной плате устройства.

В качестве аккумулятора была выбрана батарея 12 В емкостью 1,2 А/ч, потому, что она у автора была. На самом деле в ясный солнечный день панель сможет зарядить 2-3 таких аккумулятора. Для уменьшения опасности короткого замыкания в цепь аккумулятора включен плавкий предохранитель. Для недопущения разряда аккумулятора через солнечную панель при малом освещении последовательно с панель включен диод Шотки типа IN5817. Когда аккумулятор полностью заряжен ток, отбираемый от солнечной батареи, составляет около 50 мА, при напряжении 19 В.

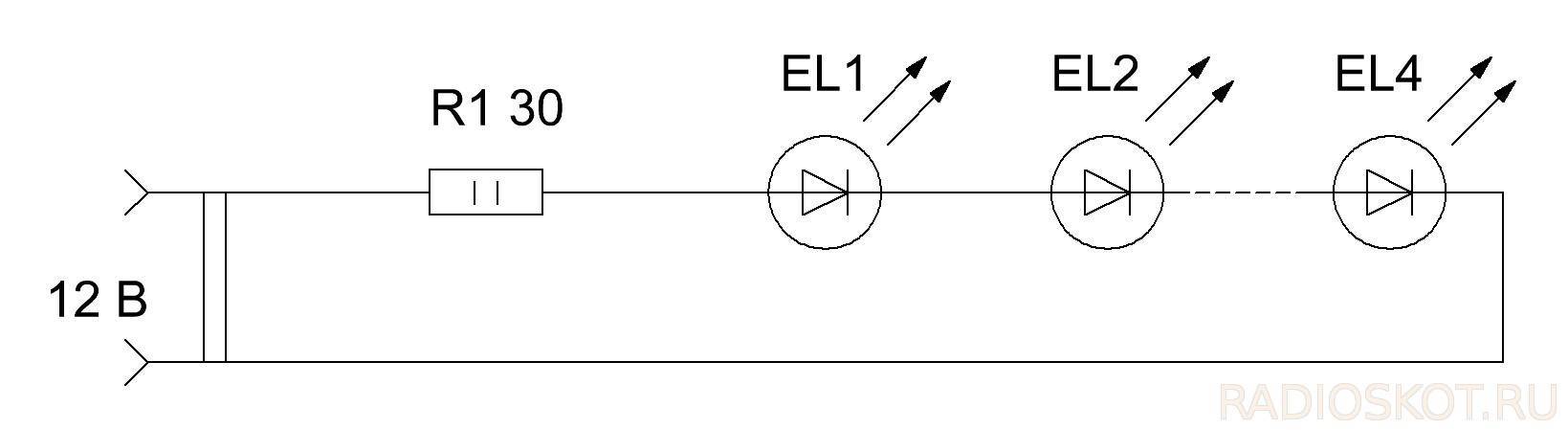

В качестве тестовой нагрузки использована самодельная светодиодная фитолампа на 4-х последовательно включенных фитосветодиода мощностью 1 Вт, последовательно со светодиодами включен резистор типа МЛТ-2, сопротивлением 30 Ом. При напряжении 12,6 В, ток потребляемый лампой составит около 60 мА. Таким образом аккумулятор на 1,2 А*ч позволяет питать эту лампу около 20 часов.

В целом собранная автономная конструкция оказалась вполне работоспособной с технической точки зрения. Но с экономической точки зрения, учитывая стоимость солнечной батареи, аккумулятора и блока управления картина получается безрадостной. Солнечная батарея стоит 2700 р,  аккумулятор 12 В 1,2 А/ч стоит около 500 р, блок управления 400 р. Так же автор пробовал использовать два последовательно включенных аккумулятора 6 В 12 А/ч (они будут иметь стоимость около 3000 р), такой аккумулятор у автора заряжается за 3-4 солнечных дня, при этом ток зарядки доходит до 270 мА.

Общая стоимость использованного оборудования в минимальной комплектации 3600 р. Как несложно видеть, данная фитолампа потребляет около 0,8 Вт. При тарифе 3,5 р за 1 кВт/ч, лампа должна работать от сети при КПД источника питания 50%, около 640000 ч или 73 года только для того, что бы можно было оправдать затраты на оборудование. При этом за такой промежуток времени, несомненно, придется несколько раз полностью сменить оборудование, деградацию аккумулятора и фотоэлементов ни кто не отменял.

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения.

Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

• контроллер заряда
• аккумуляторные батареи (АКБ)
• инвертор
• коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

• Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
• Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Как соединить солнечные батареи максимально используя возможности всех элементов

Смешанная схема резервного подключения. Они будут зависеть от габаритов самих панелей и их количества.
Теперь остается дело за малым.
При одинаковых характеристиках, следующий вид панелей — тонкопленочный, потребует для установки в доме большей площади. Конечно же на свой страх и риск, можно подключить панель напрямую, и аккумулятор будет заряжаться, но такая система должна быть под присмотром.
Если дом находится в тени других построек, то установка солнечных панелей целесообразна разве что только поликристаллических, и то эффективность будет снижена. Во всех случаях должны отсутствовать затемнения. Решить эту проблему поможет естественный обдув аккумуляторной батареи. Все эти факторы нужно учитывать при выборе места установки и ставить панели по наиболее удобному варианту.
Конечно же на свой страх и риск, можно подключить панель напрямую, и аккумулятор будет заряжаться, но такая система должна быть под присмотром. Это интересно: Многие из стандартных радиокомпонентов также могут вырабатывать электроэнергию при воздействии яркого света.

На этом этапе важно не перепутать тыльную сторону панели с лицевой. Это важнейший момент, так как от того будут ли панели в тени других зданий, деревьев будет зависеть их продуктивность, а значит, и количество вырабатываемой электроэнергии

При последовательном соединении нескольких панелей, напряжение всех панелей будет складываться. Собирается каркас с помощью болтов диаметром 6 и 8 мм. Изменения напряжения в данном случае не будет.

Нередко используется и смешанная схема подключения. Выходит, что правильно установленные солнечные батареи будут работать с одинаковой производительностью и зимой, и летом, но при одном условии — в ясную погоду, когда солнце отдает максимальное количество тепла. Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты крепятся через отверстия рамки , фиксаторы и пр. Закрепить его можно тонким слоем силиконового герметика, а вот эпоксидную смолу для этих целей лучше не использовать, так как снять стекло в случае необходимости проведения ремонтных работ и не повредить панели будет крайне сложно.
Солнечные панели. Как сделать дешёвую и эффективную солнечную электростанцию. Лайфхак подключения

https://youtube.com/watch?v=IaLMfSZRPSg

Комплектующие

Было бы здорово, если бы вы могли заряжать батарею мобильных телефонов, используя солнце вместо зарядного устройства USB, неправда ли?

Общая стоимость этого проекта, за исключением батареи, составляет чуть менее 5 долларов США. Батарея добавит еще от $4 до $5 баксов. В итоге у нас получится портативный блок питания.

Таким образом, общая стоимость проекта составляет около 10 долларов США. Все компоненты доступны на АлиЭкспресс по действительно хорошей цене.

Для этого проекта нам понадобятся:

1. 5В солнечная батарея (убедитесь, что она составляет 5В и не меньше);
2. монтажная плата общего назначения, макетная плата;
3. 1N4007 высоковольтный высокоомный диод (для защиты от обратного напряжения). Этот диод рассчитан на ток в прямом направлении 1А с пиковым значением обратного напряжения 1000 В;
4. Медный провод;
5. 2x клеммные колодки PCB;
6. держатель батареи 18650;
7. аккумулятор 3.7V 18650;
8. плата защиты аккумулятора TP4056 (с защитой IC или без нее);
9. усилитель мощности 5В;
10. некоторые соединительные провода;
11. оборудование для пайки.

Шаг 1: Расчет нагрузки

Прежде, чем выбрать компоненты, необходимо рассчитать нагрузку приборов, которые будут подключаться к вашей солнечной электростанции и сколько времени они будут работать. Для этого нужно сделать следующее:

1. Определите, какую технику (освещение, вентилятор, телевизор, насос и т.д.) вы будете подключать, и сколько времени (часов) она будет работать;
2. Ознакомьтесь со спецификациями ваших приборов для определения их мощности;
3. Рассчитайте величину потребляемого электричества в Ватт-часах (Вт*ч), которая равна произведению номинальной мощности ваших приборов (Вт) на время работы (ч).

Например Вы хотите включить какой-то прибор мощностью 10 ватт на 5 часов от солнечной панели. Количество потребленной электроэнергии будет: 10Вт х 5ч = 50Вт*ч. Таким же образом необходимо рассчитать общую величину потребляемой энергии, а именно рассчитать для каждого прибора и сложить полученные величины.

Пример: настольная лампа = 10Вт х 5ч = 50 Вт*ч + вентилятор = 50Вт х 2ч = 100Вт*ч, телевизор = 50Вт х 2ч = 100 Вт*ч, всего = 50 + 100 + 100 = 250 Вт*ч.

Когда закончите расчет нагрузки, пора приступать к выбору компонентов в соответствии с вашим требованием нагрузки.

Варианты подключения

Не возникает вопросов при подключении одной панели: к соответствующим разъемам контроллера подсоединяют минус и плюс. Если же панелей много, их можно подсоединить:

параллельно, т.е. соединим между собой одноименные клеммы и, получив на выходе напряжение 12В;

последовательно, т.е. плюс первой соединить с минусом второй, а оставшиеся минус первой и плюс второй – к контроллеру. На выходе будет 24 В.

последовательно-параллельно, т.е. использовать смешанное подключение. Подразумевает такая схема, что несколько групп батарей соединены между собой. Внутри каждой из них панели соединены параллельно, а группы – последовательно. Эта схема на выходе дает самые оптимальные характеристики.

Разобраться детальнее с подключением альтернативных источников в доме поможет видео:

Такие электростанции с помощью аккумуляторных батарей накапливают для дома заряд Солнца и сохраняют его, резервируя в аккумуляторных банках. В Америке, Японии, европейских странах применяется нередко гибридное электроснабжение.

То есть, работают две схемы, одна из которых обслуживает оборудование низковольтное, питающееся от 12 В, другая схема – отвечает за бесперебойное снабжение энергией высоковольтного оборудования, работающего от 230 В.

Шаг 4: Выбор контроллера заряда для солнечных батарей

Контроллер представляет собой устройство, которое помещается между солнечной панелью и аккумулятором. Он регулирует напряжение и ток, приходящий от солнечных панелей для поддержания надлежащего качества зарядки аккумуляторных батарей.

Чаще всего используют 12-вольтовые аккумуляторы, однако солнечные панели могут вырабатывать гораздо большее напряжение, чем требуется для зарядки аккумуляторов. Контроллер заряда фактически преобразует лишнее напряжение в ток, тем самым уменьшая время, необходимое для полной зарядки аккумуляторных батарей. Это позволяет солнечным батареям быть достаточно эффективными в любой момент дня.

Типы контроллеров заряда:

1. Вкл./Выкл. (ON/OFF);
2. ШИМ — широтно — импульсная модуляция (PWM — pulse-width modulation);
3. ТММ — слежение за точкой максимальной мощности (MPPT — Maximum power point tracker).

Рекомендуем Вам отказаться от контроллера заряда Вкл./Выкл. (ON/OFF), так как это наименее эффективный контроллер. ТММ (MPPT) контроллеры имеют самую высокую эффективность, но цена на них выше. Таким образом, мы рекомендуем Вам использовать либо ШИМ (PWM), либо ТММ (MPPT) контроллеры, в зависимости от того, какими финансами вы оперируете.

Параметры контроллера заряда:

• Так как наша система рассчитана на 12В, контроллер заряда также должен поддерживать 12В;
• Контроллер заряда выбирается по мощности солнечных батарей, для каждого контроллера в паспорте указывается максимальная мощность, которую к нему можно подключить. Для данной системы 12В на 130Вт прекрасно подойдет контроллер на 10А;
• Если Вы хотите получать максимум энергии — выбирайте MPPT контроллер заряда, а если Вы хотите снизить стоимость системы, выбирайте ШИМ (PWM) контроллер заряда, но желательно проверенного производителя.

Схема подключения

Энергия, которая вырабатывается солнечными батареями, не имеет технической возможности напрямую использоваться для работы каких-либо электрических приборов. Для выделения необходимого для работы напряжения используют своеобразные инверторы, расположенные между панелью и основной сетью потребления.

При этом нужно знать три основных типа подключения солнечных панелей.

Автономное подключение. Этот вариант чаще других применяется в тех территориальных зонах, где отсутствует какая-либо централизованная сеть электроснабжения. В этом случае конструкцию формируют аккумуляторные высокомощные батареи. Принцип их работы состоит в накапливании внутри себя энергии в светлое время. Когда наступает время недостаточного освещения, накопленные потоки и перенаправляются в сеть.

• Резервное подключение. Этот способ оптимален в местах, где проведено централизованное электроснабжение через сеть переменного тока. Создание резервной системы получения энергии в данном случае используется как запасной вариант, потребность в котором может возникнуть в случае аварийных ситуаций. Перебои с электроснабжением – это далеко не редкость для дачи и в загородных хозяйствах и территориях, поэтому многие домовладельцы создают дополнительные возможности получения тепла и света.
• Последовательное подключение к сети. Чтобы подключить систему к электросети, этот метод предполагает формирование избыточной солнечной энергии и ее дальнейшего поступления в сеть для окончательной продажи.

Экономическая обоснованность

Сроки окупаемости солнечных панелей посчитать несложно. Умножьте суточное количество производимой энергии в сутки на количество суток в году и на срок эксплуатации панелей без снижения мощности — 30 лет. Рассмотренная выше электроустановка способна генерировать в среднем от 52 до 100 кВт·ч в сутки в зависимости от продолжительности светового дня. Среднее значение составляет около 64 кВт·ч. Таким образом, за 30 лет электростанция в теории должна выработать 700 тыс. кВт·ч. При одноставочном тарифе в 3,87 руб. и стоимости одной панели около 15 000 руб, затраты окупятся за 4–5 лет. Но реальность более прозаична.

Что представляет собой бытовая солнечная батарея

Гелиоэнергетика – это настоящая находка для получения дешевой электроэнергии. Однако даже одна солнечная батарея стоит достаточно дорого, а для того чтобы организовать эффективную систему их нужно немалое количество. Поэтому многие решаются собрать солнечную батарею своими руками. Для этого нужно уметь немного паять, так как все элементы системы собираются в дорожки, а потом крепятся на основание.

Чтобы понять, подходит ли гелиостанция для ваших нужд, надо понимать, что такое бытовая солнечная батарея. Само устройство состоит из:

• солнечных панелей
• контроллера
• аккумулятора
• инвертора

Если устройство предназначено для отопления дома, в комплект будут также включены:

• бак
• насос
• комплект автоматики

Солнечные панели — прямоугольники 1х2 м либо 1,8х1,9 м. Для обеспечения электричеством частного дома с 4-мя жильцами надо 8 панелей (1х2 м) либо 5 панелей (1,8х1,9 м). Устанавливают модули на крышу с солнечной стороны. Угол наклона крыши 45° с горизонтом. Существуют вращающиеся солнечные модули. Принцип работы солнечной батареи с поворотным механизмом аналогичен стационарной, но панели поворачиваются вслед за солнцем благодаря фоточувствительным датчикам. Стоимость их выше, но КПД достигает 40%.

Конструкция стандартных солнечных батарей следующая. Фотоэлектропреобразователь состоит из 2 слоев n и p типа. n-слой изготавливают на основе кремния и фосфора, что приводит к избытку электронов. p-слой делают из кремния и бора, в результате чего образуется избыток положительных зарядов («дыр»). Слои помещают между электродов в таком порядке:

• покрытие против бликов
• катод (электрод с отрицательным зарядом)
• n-слой
• тонкий разделительный слой, препятствующий свободному переходу заряженных частиц между слоями
• p-слой
• анод (электрод с положительным зарядом)

Фотоэлектрические модули производят с поликристаллической и монокристаллической структурами. Первые отличаются большим КПД и высокой стоимостью. Вторые – дешевле, но менее эффективны. Мощности поликристаллических достаточно для освещения/отопления дома. Монокристаллические используются для генерации малых порций электричества (в качестве резервного источника энергии). Существуют гибкие солнечные батареи на основе аморфного кремния. Технология находится в процессе модернизации, т.к. КПД аморфной батареи не превышает 5%.

Расчеты и проект

Устройство солнечной панели своими руками — несложная задача, главное, подойти к ее выполнению ответственно. Чтобы изготовить солнечную панель своими руками, следует подсчитать дневное потребление электроэнергии, затем узнать среднесуточное солнечное время в вашей местности и рассчитать нужную мощность. Таким образом, станет понятно, сколько ячеек и какого размера нужно приобрести. Ведь как было сказано выше, генерируемый ячейкой ток зависит от ее габаритов.

Зная необходимый размер ячеек и их количество, нужно рассчитать габариты и вес панели, после чего необходимо выяснить выдержит ли кровля или другое место, куда планируется установка солнечной батареи, задумываемую конструкцию.

Устанавливая панель, следует не только выбрать самое солнечное место, но и постараться закрепить ее под прямым углом к солнечным лучам.

Этапы подключения панелей к оборудованию СЭС

Подключение солнечных панелей представляет собой поэтапный процесс, который может быть выполнен в разном порядке. Обычно производят соединение модулей между собой, затем собирают комплект оборудования и аккумуляторы, после чего панели подключают к приборам. Это удобный и безопасный вариант, позволяющий проверить правильность соединения всех элементов перед подачей напряжения. Рассмотрим эти этапы внимательнее:

К аккумулятору

Разберемся, как подключить солнечную батарею к аккумулятору.

Поэтому между фотоэлектрическими элементами и батареями обязательно устанавливают контроллер, обеспечивающий штатный режим зарядки и отдачи энергии. Кроме того, на выходе контроллера обычно устанавливают инвертор, чтобы иметь возможность преобразования накопленной энергии в стандартное напряжение 220 В 50 Гц. Это наиболее удачная и эффективная схема, которая позволяет батареям отдавать или получать заряд в оптимальном режиме и не превышать свои возможности.

Перед тем, как подключить солнечную панель к аккумулятору, необходимо проверить параметры всех компонентов системы и убедиться в их соответствии. В противном случае результатом может стать потеря одного или нескольких приборов.

Иногда используется упрощенная схема подключения модулей без контроллера. Этот вариант применяется в условиях, когда ток от панелей заведомо не сможет создать перезаряд аккумуляторов. Обычно такой способ применяют:

• в регионах с коротким световым днем
• низким положением солнца над горизонтом
• маломощными солнечными панелями, не способными обеспечить избыточный заряд АКБ

При использовании этого метода необходимо обезопасить комплекс, установив защитный диод. Он ставится как можно ближе к аккумуляторам и защищает их от короткого замыкания. Панелям оно не страшно, но для АКБ это весьма опасно. Кроме того, при расплавлении проводов сможет начаться пожар, что создает опасность для всего дома и людей. Поэтому обеспечить надежную защиту — первоочередная задача владельца, решение которой должно быть выполнено до ввода комплекта в эксплуатацию.

К контроллеру

Второй способ часто используется владельцами частных или загородных домов для создания низковольтной осветительной сети. Они приобретают недорогой контроллер и подключают к нему солнечные панели. Устройство компактное, по размерам соотносимо с книгой средних размеров. Оно оснащено тремя парами контактов на лицевой панели. К первой паре контактов подключают солнечные модули, к другой — присоединяют АКБ, а к третей — освещение или другие низковольтные приборы потребления.

Сначала на первую пару клемм подают напряжение 12 или 24 В от аккумуляторов. Это проверочный этап, он нужен для определения работоспособности контроллера. Если прибор верно определил величину заряда батарей, приступают к подключению.

К третьей паре контактов присоединяют низковольтные светильники или иные приборы потребления, питающиеся от 12 (24) В постоянного тока. Больше ни с чем соединять такой комплект нельзя. Если необходимо обеспечить питанием бытовую технику, надо собирать полнофункциональный комплект оборудования — частную СЭС.

К инвертору

Рассмотрим, как подключить солнечную панель к инвертору.

Сам процесс никакой сложности не составляет. В комплекте с инвертором идут два провода, обычно черного и красного цвета («-» и «+»). На одном конце каждого провода есть специальный штекер, на другом — зажим типа «крокодил» для присоединения к клеммам аккумулятора. Провода согласно цветовой индикации присоединяют к инвертору, затем подключают к аккумулятору.

Выводы про солнечные панели

Таким образом, беспощадное второе начало термодинамики делает картину еще более безрадостной. В общем, можно только согласиться с тем, что такой альтернативный источник питания оправдан в условиях отсутствия электросети или как резервный источник питания для маломощных потребителей, типа смартфона или планшета. Правда, если увеличить площадь панели минимум на порядок, расположить их с ориентацией на юг, а не как у автора и применить соответственно более емкую аккумуляторную батарею, то можно задуматься о более серьезном применении такой системы. Примером может служить питание небольшого холодильника, инкубатора или другого подобного прибора, для которого критичны перерывы в электроснабжении .
