Как сделать своими руками?

Собрать такой датчик довольно просто, но надо всё же понимать, что у проекта есть как положительные моменты при реализации, так и отрицательные.

Из положительных:

• невероятная экономия ресурсов и финансов;
• не нужно дополнительное обслуживание и помощь мастера для настройки;
• все рассчитывается конкретно для вас и под ваши условия проживания или местности;
• если все собрано верно и датчик работает, вы сэкономите на электроэнергии.

Отрицательные моменты:

• с первого раза может не получиться, будет много проб и ошибок;
• если что-то припаять неправильно, то поправить уже не получится, останется только искать новый корпус и детали;
• поиск этих деталей иногда гораздо муторнее, чем просто сходить в магазин и купить готовое изделие.

Если вам все же захотелось собрать датчик движения самому, то начинайте процесс с поиска схемы. Для примера можете использовать очень легкую схему, представленную ниже:

Доплеровский датчик — самый простой в изготовлении, и мастерить его можно из подручных средств.

Можно изготовить прибор для включения света и по другой схеме. Великих познаний физики и электроники не понадобится, и при соблюдении указаний данной статьи, не возникнет никаких трудностей.

Понадобятся:

• блок питания с проводами разной длины;
• паяльник;
• лазер (продается в любом магазине для дома или FIX PRICE);
• шурупы и фотодиоды;
• резистор (подстроечный);
• вольтметр;
• реле.

После того как добыли все нужные детали, можно приступать к сборке. Необходимо чётко следовать плану.

1. Срезать разъемы с блока питания, а потом при помощи вольтметра найти плюс.
2. Взять резистор на 10 кОм и припаять его к плюсу.
3. Припаять катод фотодиода к плюсу самого резистора, затем припаять анод фотодиода.
4. Присоединить к минусу эмиттер транзистора VT1.
5. Эмиттер VT2 припаять к минусу резистора.
6. Припаять коллектор VT2 к контакту устройства для коммутации электрических цепей.
7. Второй контакт герконового реле присоединить к блоку питания. Используйте лазерную указку и присоедините еще пару проводов к блоку питания, чтобы сэкономить.
8. Теперь понадобится уплотнительная сантехническая прокладка. В неё необходимо вставить шуруп, чтобы его шапочка была внутри лазерной указки.
9. К шурупу приделать один провод, а второй просунуть между корпусом указки и прокладкой.
10. Убедиться, что все пункты выполнены и всё собрано правильно.
11. Включить прибор для тестирования и работы над ошибками, если таковые обнаружатся.

Теперь у вас свой прибор, реагирующий на свет, сделанный самостоятельно. Можно попробовать сделать и датчик движения для сигнализации. У вас будет собственная охранная система, на сборку которой не уйдет много времени.

Инфракрасный датчик для этого подойдет идеально, и смастерить его не составит большого труда. Он абсолютно безопасен как для человека, так и для зверей, и надежен в эксплуатации.

Нужно раздобыть:

• герконовое поле;
• провода (питающие);
• фотодиод;
• корпус;
• транзистор типа n-p-n;
• резистор (подстроечный).

Когда все детали найдены, делаем монтаж. Наш резистор будет регулировать чувствительность, а функции сравнивающих реле выполнит стабилитрон. Подготовим антенну. От окисления нужно отполировать ее и натереть ацетоном. Обмотать катушки проводами, зафиксировать втулку в центральном проёме.

В подготовленный корпус (можно взять старый какой-нибудь от бытового прибора) поместить сделанное устройство, только до этого проделать дырочки для того, чтобы закрепить конструкцию и для лучшей видимости светодиодов. Затем присоединить лампу дневного освещения.

Пошаговая инструкция по созданию своими руками

Подключение датчика с выключателем Для того чтобы источником освещения можно было управлять как через автомат так и вручную к схеме добавляется выключатель.
При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.
Для подключения Вт лампы можно использовать автомат на 3 А в прихожую со степенью защиты IP Какие датчики бывают?
Использование инфракрасного или видимого излучения в линейном датчике, когда нарушение фиксируется при пересечении луча лазера, падающего на фотоприемник. Инфракрасный датчик движения готов, его основой является реле. Также, можно подобрать индивидуальный цвет, чтобы не нарушить гармонию интерьера. Вебкамера самостоятельно может выступать индикатором движения.
Вариант 2. Если время задержки отключения слишком большое, то сенсор работает правильно и нужно немного подождать. Основой датчика движения является его способность переносить механическое воздействие оседание пыли, проникновение влаги, прямое воздействие солнечных лучей.

Настройка датчиков движения для освещения

Для идеальной настройки, ручку сопротивления надо поворачивать очень медленно, потому что резистор обладает маленьким шагом изменения параметра. Сборка начинается с монтажа платы. Количество жидкости не должно превышать количества обычного конденсата.

Вариантов размещения датчика движения очень много, он наиболее эффективен будет в углу помещения. При включении, оно срабатывает, подтягивается через контакты и обеспечивает собственное питание после включения датчика.

Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Определить зону срабатывания. Какие датчики бывают?
Датчик движения ДД 009 Специализированная селективная схема подключения Part 3

Этапы сборки прибора

Датчик движения собирается в несколько приемов:

1. от блока питания отрезается разъем. Далее мультиметром определяется жила с плюсовым зарядом;
2. из перечисленных выше компонентов делают фотоприемник, соединяя их в схему.

Схема фотоприемника

Затем подключают лазерную указку к блоку питания:

• припаивают к блоку два дополнительных провода;
• протыкают шурупом водопроводную прокладку и помещают данную конструкцию в лазерную указку шляпкой вперед, так чтобы та уперлась в пружинный контакт.

Один из дополнительных проводов подсоединяют к шурупу, второй — помещают в щель между прокладкой и корпусом указки.

Самодельные датчики движения

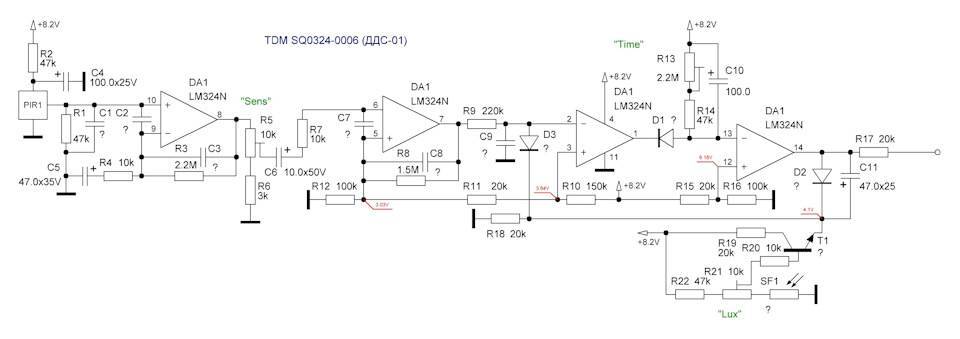

Схема датчика движения для включения света

Схемы датчиков движения, собираемые своими руками, достаточно просты для того, чтобы каждый желающий мог сделать их в домашних условиях. Наиболее распространенными среди пользователей являются следующие варианты:

• световой датчик;
• емкостный датчик;
• тепловой прибор, собранный на основе комплекта «Arduino»

Первым в этом списке представлен прибор, состоящий из встроенного источника света и вынесенного на определенное расстояние транзисторного фотоэлемента. При пересечении перемещающимся человеком линии связи световой луч прерывается, после чего срабатывает исполнительный элемент. Сразу вслед за этим подключенный к нему светильник включается. В устройствах второго типа используется принцип изменения емкости помещения при появлении в нем человека. Поэтому его основной элемент – распределенный конденсатор, состоящий из самодельных емкостных конструкций.

Как подключить датчик движения: схема

Самодельный световой датчик движения желательно устанавливать в дверном проеме — тогда входящий в комнату человек гарантированно пересечет линию между источником света и фотоприемником.

Изделие будет смотреться изящнее, если схему фотоприемника поместить в пластмассовую коробку с отверстием напротив фототранзистора.

Примерная установка датчика движения на улице

Чтобы исключить влияние других источников света, фотодатчик затемняют и закрывают темным светопропускающим материалом.

Высота установки — 1 м от пола. При таком размещении сенсор не замечает домашних животных и при этом полностью исключается попадание лазера в глаза человеку (оказывает негативное воздействие на сетчатку). Для подачи питания на светильник, к датчику подключается реле РЭС 55А.

Схема подключения следующая:

1. обмотка соединяется со входом;
2. на один контакт подается напряжение 12 В;
3. второй контакт подключается к заземлению;
4. третий подводится к светильнику.

Работает устройство следующим образом:

• под воздействием света в фоторезисторе формируется рабочее напряжение, вызывающее его открытие;
• на конденсатор С1 подается питание, вследствие чего он заряжается;
• при появлении светонепроницаемой преграды между источником света и фотоприемником (в комнату вошел человек), фототранзистор закрывается и конденсатор С1 разряжается;
• это приводит к снижению напряжения в точке А и, соответственно, на выходе до нулевого значения. Этому способствует операционный усилитель DA1;
• при падении напряжения, источник питания посредством реле замыкается на светильнике.

Датчик можно сделать незаметным, применив вместо источника видимого света инфракрасный диод.

В чем различия между приборами движения?

Одним из наиболее популярных на рынке остается ультразвуковой датчик движения, потому что он недорогой, очень долговечный и износостойкий. В основе его работы лежит ультразвук, который излучается при фиксации движения.

Также весьма известен радиочастотный датчик, и по стоимости он гораздо дороже ультразвукового в основном потому, что он умеет распознавать движения в разных диапазонах. В основе его работы лежит радиолокатор.

Самый дорогой, но очень практичный прибор — инфракрасный датчик. Он настроен на определённую температуру и включается, когда в поле доступности появляется именно обладатель нужных температурных показателей, что исключает ненужное включение, когда мимо пробегает крыса или иное животное.

Инструкция

Для самостоятельной сборки, понадобятся следующие инструменты, радиоэлементы и материалы:

• паяльник;
• припой;
• реле 1393219-6 (PE014012);
• сенсорный инфракрасный элемент HC-SR501;
• блок питания 12 В, 10 Вт;
• стеклотекстолитовая плата, покрытая медной фольгой;
• транзистор BC547B;
• резистор 1 кОм и мощностью 1 Вт;

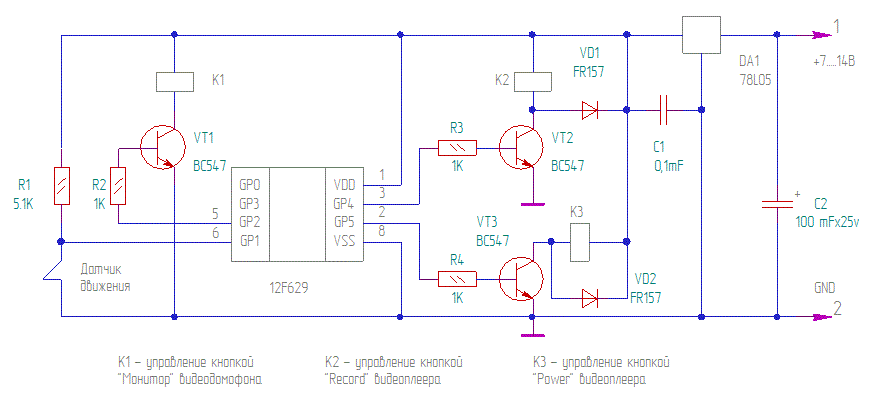

схема датчика движения

Монтаж производится в такой последовательности:

1. Положительный вывод блока питания 12 В, подключается к клемме “Vcc” фоторезистора HC-SR501. Отрицательный – к клемме “GND”.
2. Транзистор BC547B, эмиттером соединяется с отрицательным выводом блока питания. База транзистора соединяется с клеммой “OUT” фоторезистора через резистор 1 кОм, а коллектор припаивается к 12 вольтовому входу реле 1393219-6 (PE014012).
3. Реле 1393219-6 (PE014012) подключается к рабочей нагрузке до 1 кВ работающей на переменном напряжении 220 В. В качестве нагрузки могут выступать мощные осветительные приборы или электрическая сирена. Световая и шумовая сигнализация могут работать одновременно мощности реле вполне будет достаточно для такого включения.

Эти элементы размещаются на текстолитовой плате, которая может быть помещена в подходящий пластмассовый корпус таким образом, чтобы инфракрасный датчик оставался с внешней стороны корпуса.

Датчик движения на базе инфракрасного элемента HC-SR501 способен реагировать только на объекты, температура которых выше чем окружающий воздух в помещении или на улице. Если человек укутается в непрозрачную плотную ткань, то этот прибор не сработает, и система сигнализации от проникновения злоумышленников не даст положительного результата.

устройство

Сборка самодельного датчика движения для охранной сигнализации

Есть ещё одна интересная схема сборки. Подходит она для датчика сигнализации.Для работы понадобится:

• корпус старого бытового прибора;
• элементная база управления;
• провода.

Порядок действий:

На базе транзистора монтируется автодин: через конденсатор С2 и ФНЧ (С1, L3) импульс попадает на контакт сигнализации, выполняющий роль фильтра. Резистор R11 выступает в роли регулятора чувствительности схемы. Компараторами являются стабилитрон (VD3) и реле(K1). Сетевое напряжение 11 вольт, поэтому рекомендуется стабилизатор, повышающий сигналы.

1. Антенна наверху платы полируется и покрывается ацетоном во избежание окисления.
2. Катушки L1 и L2 обматываются тонким проводом. Подойдёт ПЭЛ-0,23. Всего нужно сделать двенадцать витков.
3. Винтом к центральному отверстию крепится втулка. Диаметр винта 3 миллиметра.
4. Схема должна легко помещаться в подготовленную коробку. В коробке делается отверстие для крепления. Если нужно углы внутри коробки растачиваются.
5. Отверстия для светодиодов также можно просверлить, но чаще этого не требуется – они просвечивают сквозь материал корпуса.
6. К детектору подключается лампа дневного света или светильник.

На заметку. Винты, втулка и пластины могут быть из любых материалов. Главное, чтобы все отверстия подходили по размеру.

Область применения приборов самая широкая. Кроме коридора и кладовой удобно установить такое регулируемое освещение на крыльце дома, частной стоянке (может послужить своеобразной сигнализацией, оповещающей о чужаках), лестничной площадке, в подвальном помещении, любой комнате офиса (где работники находятся непродолжительное время).

Общая информация

Датчик движения – это специальное устройство, которое посредством чувствительных элементов фиксирует присутствует человека или животного и автоматически включает свет. Он устанавливается, в основном, в коридорах и на придомовых территориях. То есть, в местах с относительно высоким потоком людей.

Прежде чем отвечать на вопрос, как сделать датчик движения, необходимо определиться с существующими типами таких устройств. Это оборудование классифицируется по месту установки. Датчики бывают:

• наружные;
• внутренние.

Первый тип устройств предъявляется более высокие требования к качеству и виду материала, из которого изготавливается его корпус. Наружные датчики отличаются между собой максимальной зоной охвата. Под последним термином понимается определенный участок территории, движение по которому способен «засечь» сенсор.

По механизму работы датчик движения для включения света бывает:

1. Инфракрасным. Такие устройства реагируют на температуру объекта, попадающего в зону действия сенсора. Инфракрасные датчики в основном используются внутри помещений, так как они отличаются повышенной чувствительностью к изменениям окружающей среды.
2. Микроволновым. Сенсор регистрирует изменения радиочастот. Он настраивается на определенный диапазон сигналов. В случае появления объекта в зоне «видимости» сенсор регистрирует его присутствие и передает информацию на сигнализатор. Тот включает свет.
3. Ультразвуковым. Считается наиболее простым устройством для освещения. Эти датчики отличаются надежной конструкцией.

В домашних условиях проще сделать датчик движения своими руками с ультразвуковым или инфракрасным сенсором. К недостатку такого устройства следует отнести то, что оно реагирует на животных.

Самостоятельное изготовление

Самостоятельное изготовление светового чувствительного прибора начинается с подготовки необходимого инструмента и материала. Для его сборки потребуются:

• электрический паяльник;
• измерительный прибор – мультиметр;
• бокорезы и пинцет;
• транзисторный фотоэлемент;
• операционный усилитель (ОУ);
• набор деталей: конденсатор, резисторы и реле РЭС55;
• готовый блок питания, обеспечивающий подачу напряжения в схему.

Также необходимо запастись старой лазерной указкой, служащей источником светового сигнала и набором проводов.

Порядок сборки

Сборка датчика движения

Берется старый, но работающий блок питания от 4,5 до 12-ти Вольт, от него отрезается питающий разъем. Отвод оформляется в виде двух проводников (плюса и минуса), которые удобно впаивать в схему. Определиться с полярностью электропитания можно с помощью мультиметра.

Все последующие операции выглядят так:

1. Из подготовленных деталей собирается несложная схема приемника светового луча от лазерной подсветки.
2. Сама она подключается к блоку питания, для чего придется воспользоваться паяльником.
3. Собранная часть с приемным элементом помещается в подходящую по размерам коробку; при этом шляпка светочувствительного элемента выводится наружу.

По завершении сборочных операций следует перейти к монтажу самодельного датчика и последующему его подключению.

Монтаж и подключение

Различные схемы подключения

Сделанный своими руками световой датчик удобнее всего встраивается в дверном проеме. В этом случае входящий в помещение человек обязательно пересечет линию, образованную лучом указки и приемником светового излучения (фотоэлементом).

Если система располагается на улице, помещенный в пластиковую коробку приемник при установке слегка затеняется самодельным козырьком. Иногда для этих целей используется кусок пропускающего свет материала, закрывающего приемное отверстие в коробке. Использование таких приемов позволяет снизить влияние других источников света, отраженных от белых поверхностей, например.

Высота установки указки и приемника внутри помещений выбирается равной одному метру. Такое расположение оптимально для большинства членов семьи и вместе с тем прибор не будет срабатывать при перемещении животных. Эта высота к тому же исключает возможность попадания лазера в глаза взрослого человека.

Реле герконовое рэс-55А (5 вольт)

Для включения и срабатывания схемы используется реле типа РЭС 55A, на обмотку которого напряжение подается с исполнительной части. Порядок работы самодельного устройства:

1. Под действием светового луча в нормальном (не включенном) состоянии через фоторезистор протекает ток, приводящий к его отрыванию.
2. На подключенном к выходу конденсаторе накапливается заряд, создающий на его обкладках определенный потенциал (система находится в равновесии).
3. При появлении преграды в виде человека приемник-фоторезистор закрывается, а накопленный на обкладках заряд стекает через подсоединенное параллельно сопротивление.
4. Это приводит к снижению потенциала в контрольной точке ОУ практически до нуля, в результате чего низковольтное напряжение поступает на обмотку реле.

Виды датчиков

Датчики движения различными способами определяют появление объекта на контролируемой территории

В соответствии с используемым принципом формирования контрольного сигнала все датчики движения делятся на следующие типы:

• Ультразвуковые чувствительные элементы (УЗ).
• Радиочастотные приборы (РЧ).
• Инфракрасные устройства (ИК).
• Лазерные датчики.

В каждом из этих приборов используется свой вид излучения, регистрируемый чувствительным элементом. Первая разновидность реагирует на УЗ сигнал, отраженный от движущегося объекта, а вторая работает по тому же принципу, но уже в радиочастотном спектре.

Лазерные датчики реагируют на отраженный сигнал в диапазоне волн, соответствующих частоте накачки.

По своему назначению все эти изделия делятся на следующие виды:

• охранные;
• включатели освещения;
• коммутаторы бытовых приборов.

Первый тип датчиков позволяет включать мощный прожектор, освещающий охраняемые территории перед домом или гаражом при проникновении на них постороннего лица. Модели второго типа управляют освещением рабочих участков, находящихся внутри помещений. Они включают свет при приближении человека к зоне сборника мусора, например, и отключают при его уходе. Датчики, управляющие работой бытовых приборов, срабатывают при приближении человека и подключают к сети электрочайник на кухне или телевизор в гостиной.

При выборе схемы самодельного чувствительного прибора обычно исходят из простоты ее реализации.

Как выбрать место для датчика?

Чтобы прибор работал корректно, нужно внимательно выбирать место расположения прибора. Мало обеспечить нужную «зону реагирования», датчик необходимо изолировать от влияния внешних факторов, которые могут блокировать его работу или спровоцировать лишние срабатывания.

Не следует ставить датчик рядом с техникой, которая излучает тепло или электромагнитные волны. Не лучшей идеей будет установить датчик движения возле батареи или трубы отопления, по которой подводится горячая вода.

Эффективен датчик в помещениях, где проводится относительно мало времени — например, в коридоре. Устанавливать прибор в ванной комнате или гостиной не слишком удобно — придется постоянно «включать» свет заново, совершая лишние движения.

Схемы подключения

Блиц-советы

При установке самодельного датчика движения необходимо соблюдать осторожность с опасным для человека переменным напряжением 220 В. Корпус блока питания должен быть надёжно защищён от случайного механического повреждения и возможного попадания жидкости внутрь блока.

Во время подключения питания к сенсорному элементу, необходимо соблюдать полярность

В противном случае его можно легко повредить.

Самодельный датчик движения потребляет очень мало электроэнергии, поэтому вместо блока питания можно использовать любой аккумулятор на 12 В.

Современные датчики движения стоят недорого, а приобрести их можно практически в любом промтоварном магазине.

Если самостоятельная сборка устройства планируется ради экономии финансовых средств, то стоимость всех радиоэлектронных компонентов, которые необходимо приобрести, составляет около 60% от стоимости магазинного прибора.

Изготовление и настройка микроволнового датчика

Принципиальная схема микроволнового датчика движения

Для изготовления микроволнового датчика потребуется опыт работы с генераторными устройствами высоких частот. За основу взята любительская схема транзисторного генератора на полевой структуре. Приемник выполнен по трансформаторной избирательной схеме с ключевым каскадом на транзисторе КТ315, нагруженным на детекторный диод.

Система работает так:

1. B отсутствие движущегося объекта амплитуды сигналов генератора и приемника примерно равны и взаимно компенсируются.
2. По этой причине на входе ключа и детектора напряжение равно нулю и подключенное к выходу реле не срабатывает.
3. При появлении в зоне чувствительности человека баланс сигналов нарушается и как следствие на выходе схемы появляется напряжение.
4. Оно подается на обмотку реле, при срабатывании которого 220 Вольт через его контакты поступают на светильник.

Изготавливаем датчик

Ниже мы рассмотрим схему простого датчика движения, который будет состоять из передатчика, приемника и блока питания для них.

Блок питания

И приёмник и передатчик питаются постоянным стабилизированным напряжением 12-16 В. При этом их суммарное потребление не превышает 50 мА.

Таким образом в качестве блока питания можно использовать любой БП на 12 В, например от старого роутера. Или же можно собрать свой источник по одной из множества схем в интернет. Потребление у нас мизерное, поэтому подойдёт любая.

Передатчик

Передатчик собран на микросхеме NE555. В качестве передающего элемента используется ИК-диод LD274, угол обзора которого составляет 10 градусов, что необходимо учесть при монтаже передатчика.

Приёмник

В качестве чувствительного элемента здесь используется фототранзистор BPW40, а в качестве исполнительного органа – реле BS-115C. Фототранзистор имеет угол обзора 20 градусов, что также следует учесть при монтаже приёмника

Принимая во внимание чувствительность фотоприёмного элемента, расстояние от передатчика до приёмника составит порядка 5 метров, что весьма неплохо
