Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

• дальности;
• углу обзора;
• мощности подключаемой нагрузки;
• наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

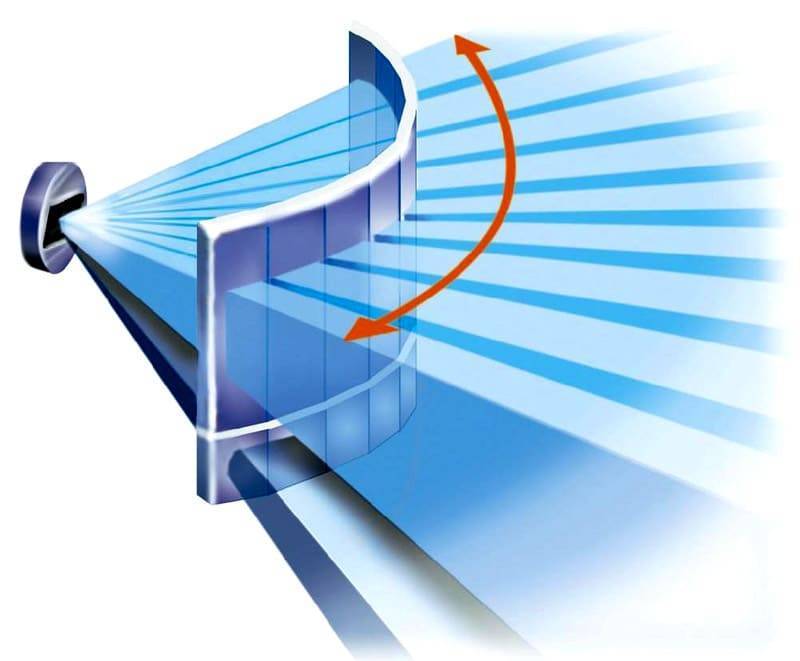

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

• встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
• настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
• задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Варианты и схемы подключения датчика движения к лампе

Детектор движения может менять яркость света, включать или прекращать освещение независимо от фиксации движения. Прибор подает команду контролеру и тот включает свет в соответствии с заданными заказчиком требованиями. Есть тумблеры со встроенными координаторами, такие модели можно поставить в подъездах, офисах, сладах.

На корпусе выведены три провода разного цвета:

• выход — красный;
• ноль — синий;
• фаза — коричневый.

От распределительного щитка управляющая фаза подсоединяется к нагрузочному кабелю светильника. Если провода не соединяются в распаечной коробке, жилы заводятся непосредственно в корпус датчика и объединяются на его клеммнике. Нулевые кабели скручиваются и затягиваются на контакте.

Без выключателя

Датчики необходимо настроить так, чтобы они не реагировали на мелких животных

Число приборов не регламентируется. При входе в начале коридора срабатывает первый детектор и запускается прожектор. После выхода из зоны действия первого датчика и до входа в область второго лампы продолжают освещать пространство. Так продолжается до покидания зоны слежения всех установленных элементов, свет гаснет после заданного времени.

Иногда бывают ложные срабатывания. Это случается по причине действия тепловых потоков, если элемент стоит над радиатором или на улице датчик окружен деревьями. Освещение запускается при ветре или из-за неисправности конструктивных компонентов. Для определения причины нужно заклеить непрозрачным скотчем чувствительный глазок.

С выключателем

Комбинированная электрическая автоматика реагирует на движение людей в подконтрольной зоне. Блок управления оснащается только датчиком или ставится клавишный тумблер. Для экономии электричества выключатель снабжается фотодиодным детектором уровня света в помещении. Днем при солнечном свете тумблер не будет срабатывать.

Схема прибора движения с выключателем является универсальной, одноклавишный прерыватель нужно подключать параллельно:

• питающая фаза заводится одновременно на детектор и одноклавишный тумблер;
• второй провод от прерывателя идет к осветительному контуру (выходящей жиле от датчика).

Настройка датчика движения

На датчике имеется несколько регуляторов

Любое сложное оборудование нуждается в настройке для нормальной работы, точнее, для выставления тех значений, которые будут удобны его пользователю. Приведем самый простой пример – датчик срабатывает на движение и включает свет на 3-40 секунд, чего достаточно, чтобы пройти двор молодому здоровому человеку. Представим себе другого человека, который в силу возраста или физических возможностей на преодоление этого же пути потратит 1-2 минуты. В результате освещение будет постоянно моргать, периодически погружая идущего в темноту, что неудобно и будет раздражать.

У этого датчика всего два вида настроек

Настройки датчика движения изменяются при помощи нескольких потенциометров, встроенных в его корпус, как показано на фото выше. Обычно таких регуляторов 3 штуки, каждый из которых отвечает за определенные параметры работы:

• Time – потенциометр подписанный этим словом будет регулировать время задержки отключения света, то есть сколько лампа будет гореть до выключения. В зависимости от модели устройства этот параметр можно задать в диапазоне от 1 до 600 секунд. Тут ориентируемся исключительно на среднее время прохождения людьми освещаемого участка.
• LUX – позволяет настраивать порог срабатывания для правильной работы датчика в дневное время. Работает система так – датчик сравнивает параметры окружающего освещения или движущегося объекта с пороговым значением, то есть если уровень освещенности выше этого самого порога, прибор срабатывать не должен. Если ваш датчик имеет такой регулятор, то устанавливать дополнительные приборы для определения день/ночь нет никакой необходимости. Фактически в устройство встраивается дополнительный датчик света.

Настроить потенциометры несложно

Схемы подключения датчика движения

SENS – это настройка чувствительности прибора. Изменение регулятора влияет на объем и удаленность объекта, который должен вызывать срабатывание аппаратуры. Тут все просто – настройка выполняется опытным путем. Если датчик срабатывает слишком часто, уменьшаем по шкале, если, наоборот, бывают случаи отказа включения, то увеличиваем чувствительность.

Линзы нужно направить в определенное место

Последний момент, который нужно учесть при настройке – это угол наклона головы устройства. Регулировка выполняется до тех пор, пока оно не будет правильно реагировать на перемещение объектов в пределах нужной зоны охвата. На этом закончим нашу статью. Надеемся, всем было интересно, а информация пригодится вам на практике.

Где установить?

Датчики движения и присутствия используются в системах сигнализации и управления устройствами. Что касается освещения, оно может включаться автоматически, если люди входят в определенное пространство, которое охватывается диапазоном датчика. Обычно датчики применяют в определенных случаях.

• Освещение (или подсветка дорожки на улице) перед входной дверью в подъезд или в квартиру, лестницей, гардеробом. Когда вы появляетесь, комната встречает вас зажженным светом. А когда уходите, он гаснет.
• Ночное освещение в коридоре или холле. Когда основной свет выключен, а вы хотите пройти к холодильнику ночью. Или для маленьких детей, которым приспичит сходить в туалет либо зайти к своим родителям.
• Интеграция датчика с другими системами. С помощью зуммера датчик движения может сигнализировать об открытии ворот. Или даже лучше – он включит камеру, которая начнет запись изображения. Датчик может отключить питание устройств, работающих автоматически. Например, разбрызгиватели в саду или фонарь.

Либо совмещение датчика с другими системами: отоплением, аудиосистемой, замками и другими конструкциями. Место размещения может различаться в зависимости от размера комнаты.

• Лучшее место для установки инфракрасного порта – это угол комнаты, потому что он обеспечивает полный обзор двух стен.
• В длинных помещениях датчики располагаются посередине самой длинной стены, где они «чувствуют» движение во всех направлениях.

Перед началом выбора детектора необходимо определить, какой тип освещения должен контролироваться, в каком режиме будут работать осветительные приборы, и есть ли в здании система, к которой должны быть подключены устройства (связь с автоматикой здания). Или же детекторы будут подключены непосредственно к светильникам или люстрам, которыми они должны управлять. Существуют разные версии датчиков для разных систем управления, которые можно комбинировать.

После определения типа детектора выберите тип крепления датчика, адаптированный к месту его расположения. В зависимости от помещения существуют определенные стандарты, облегчающие выбор устройств.

• В гаражах датчики обычно устанавливаются на потолке или на кабельных тросах.
• В коридорах датчики обычно размещаются на подвесном потолке или, если потолок бетонный, устанавливаются на его поверхности.
• На лестничных клетках детекторы чаще всего устанавливаются на среднем этаже. Используют угловые детекторы со специальной сборкой (датчики направления, оснащенные дополнительной линзой под датчиком).
• В помещениях, где происходит частое передвижение, датчики устанавливаются в местах, где происходит непосредственное движение. А последующие – на таком расстоянии от других, чтобы не создавать так называемые зоны отсутствия обнаружения. Детекторы измеряют свет только во время первого обнаружения движения. А после включения освещения оно будет работать до тех пор, пока в зоне обнаружения не будет никакого движения и/или не истечет время, установленное на датчике. Каждое обнаружение обнуляет таймер.

В помещениях, где люди применяют сидячий стиль работы, обнаружение должно быть настроено более точно. Например, офисы или приемная. В таком случае используются датчики присутствия, которые непрерывно замеряют освещенность.

Рассмотри основные шибки размещения.

• Одним из типичных случаев неправильной установки является то, что не всегда учитывается закрытие обзора детектора движения какой-либо открытой дверцей.
• Монтажная высота. Рекомендуемая производителем высота установки очень важна для правильной работы. Низкое расположение может вызвать ложные срабатывания. А слишком высокое – снизит чувствительность датчика. Рекомендуемая высота установки составляет 2-2,5 метра, но обычно размещают на высоте не менее 1,8 метра и не более 3 метров. Для некоторых систем допустима высота установки 5 метров.
• Использование кронштейнов. Сферические или другие формы креплений часто применяют для присоединения инфракрасного детектора к поверхности стены. Это облегчает настройку датчиков, но пользователь может случайно сбить настройки, например, во время уборки или снятия паутины. Это приведет к тому, что датчик вызовет ложные срабатывания или, наоборот, не подаст сигнал.
• Нельзя направлять детектор на источник тепла (свет, котел), отражающую поверхность (окна, зеркала) или поверхность, способную быстро изменять температуру (бассейн). Это может вызвать ложные включения устройства.

Возможности регулировки

После того, как датчик движения смонтирован и закреплен, необходимо его настроить. На корпусе прибора присутствуют поворотные элементы, которые позволяют регулировать его чувствительность и другие параметры. Чаще всего используются устройства типа ДД, с наличием датчика освещенности.

Регулировка угла наклона

Регулировка датчика движения начинается с выбора угла наклона

В первую очередь, особенно для тех датчиков, которые устанавливаются на стенах, следует выставить угол наклона. Для этого на каждом датчике имеется поворотный кронштейн. Угол делают таким, чтобы датчик срабатывал при определенных условиях. Как это сделать? Лучше экспериментальным путем.

Как правило, датчики движения устанавливаются на высоте около 2-х с половиной метров. Даже датчики движения, которые рассчитаны на минимальный угол обзора по вертикали, способны контролировать значительную территорию. Как уже было сказано выше, экспериментальным путем, изменяя угол наклона, добиваются того, чтобы прибор устойчиво работал в пределах заданных параметров. Зачастую это отнимает много времени, но результат получается самый оптимальный.

Регулировка чувствительности

В основном, регулировки выглядят так

Под регулятором этого параметра имеется обозначение «SEN». Другими словами, этот параметр предназначается для того, чтобы прибор не реагировал на кошек и на собак. Прибор регулируется в пределах от минимальной (min) до максимальной (max) величины.

Настройка этого прибора по этому показателю также осуществляется экспериментально. Можно поступить следующим образом: прибор выставляется на минимальную чувствительность и постепенно она увеличивается до тех пор, когда устройство начинает реагировать на человека. На этом следует остановиться и проверить несколько раз, насколько устойчиво работает датчик. Если срабатывает датчик через раз, то чувствительность можно увеличить. Если чувствительность увеличить значительно, то высока вероятность того, что он будет реагировать и на животных.

Регулировка времени задержки выключения

Время свечения или время задержки — выбираете как вам больше нравится

Под регулировочным элементом имеется надпись «Time». Пределы регулировки начинаются с 3 секунд и до 15 минут, что достигается с помощью поворота регулировочного элемента. На каждой модели указывается минимальное и максимальное время задержки. Этот параметр определяется также экспериментальным путем, достаточно засечь время задержки.

Подстройка под уровень освещенности

Под регулировочным элементом этот параметр обозначается буквами «LUX». С помощью этого регулировочного элемента регулируют чувствительность фотореле. Если этого элемента нет, значит фотоэлемента в датчике нет. Отрегулировать этот параметр не составит никакого труда, достаточно установить регулятор в положение «max», а затем вечером, при определенном уровне освещенности регулятор поворачивают в сторону «min», пока датчик сработает, и лампочка не выключится.

Датчик движения на 220 вольт для включения света. Настройка времени горения, установка (DIY № 005)

Watch this video on YouTube

После подобных регулировок прибором можно пользоваться.

Схемы включения

Схем включения датчиков движения несколько, но любой датчик устанавливается перед светильником. То есть питание подается на датчик, а через него уже идет на осветительные приборы. Это самый простой вариант (на рисунке ниже слева). Если говорить о проводах, то подключаем так:

• Ноль подается на соответствующее гнездо датчика, другой провод идет на один из входов люстры.
• Фаза заводится на датчик движения (есть подписанный вход), второй провод подключается к выходной клемме и подключаем к свободному выводу на лампе. На этом все, можно проверять работу.

Как подключить датчик движения к люстре

Схема простая, но свет горит только когда есть движение. Если движения нет, после того как пройдет интервал выдержки времени, освещение отключается. Других вариантов нет. Но иногда требуется включить свет надолго. Для этого надо создать обходной путь. В этом случае в схему добавляют выключатель (рисунок выше, схема справа). Если подключить датчик движения данным способом, при выключенном выключателе схема работает как описано выше: есть движение — есть свет. Нет движения — нет света. Если надо включить освещение на продолжительный период времени, просто переводят выключатель в положение включено. Тогда лампа горит непрерывно, независимо от наличия или отсутствия движущихся объектов.

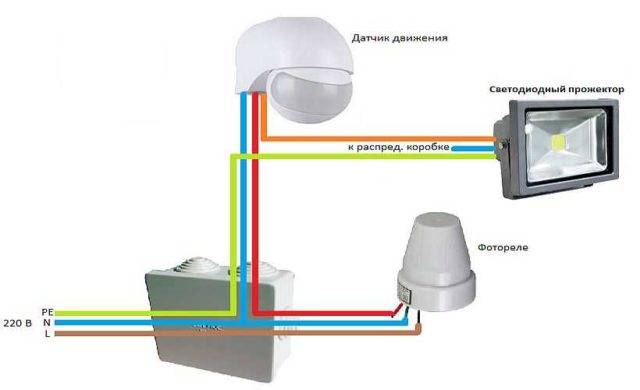

Схема управления включения уличным освещением с фотореле и датчиком движения

Применительно к улице, в схему стоит добавить датчик света (фотореле). Зачем включать уличное освещение в светлое время суток? Чтобы этого избежать, ставят в доме включатель и включают/выключают вручную. Для автоматизации процесса в схему добавляют фотореле, которое будет подавать питание только после того, как достаточно стемнеет. А дальше в работу вступает датчик движения.

Схема подключения

Прежде чем начать монтаж электрических соединений, отключите питание от общей сети в квартире

Обратите внимание, что датчики обычно питаются от трехжильного кабеля

• Начните монтаж со снятия пластины блока управления для доступа к клеммной колодке. Обязательно сохраните шайбы и сальники.
• Затем отсоедините кабельный ввод и кабельный зажим от корпуса.
• Возьмите кабель питания и зачистите наконечники на несколько миллиметров.
• Соедините каждый цветной провод с соответствующей клеммой. Помните: красный провод необходимо подцепить к фазе, синий – к нейтральному, зеленый или желтый для заземления.
• Наконец, затяните крепления кабельного ввода и закройте корпус.

Диапазон, угол обзора

Инфракрасные датчики имеют диапазон реагирования от 10 до 15 метров, а в новых версиях – могут достигать 25-30 метров. Угол обзора инфракрасного объектива обычно составляет от 85 до 110 градусов. Уменьшая угол обзора (например, для коридора), расстояние обнаружения движения может быть значительно увеличено – до 30-40 метров. Для большинства инфракрасных устройств перемещение платы (PCB) с помощью пиросенсора вверх или вниз может изменить положение пиросенсора относительно линзы Френеля. Тем самым регулируется зона покрытия в соответствии с размером комнаты. Кроме того, чувствительность PIR обычно можно контролировать с помощью миниатюрных (DIP) перемычек.

Инфракрасный радар часто оснащен потенциометром для регулировки диапазона микроволнового датчика. Это позволяет обеспечить необходимое покрытие микроволнового излучения. Установка сигнализации требует немного опыта. При недостатке опыта и знаний неверное расположение детектора вызовет много ложных срабатываний либо отсутствие сигнала, когда он будет необходим. Если датчик через реле управляет работой электрического устройства (например, видеорегистратора, светодиодной ленты, лампы или телефона), необходимо правильно поставить защиту. С другой стороны, при использовании датчиков следует помнить, что в случае оптического загрязнения может снизиться как чувствительность, так и дальность обнаружения движения. Если разница температур между движущимся объектом и окружающей средой невелика (например, летом), датчик может среагировать позже и уменьшить диапазон обнаружения.

Сумеречные выключатели

Говоря о датчиках, обнаруживающих движение и присутствие, также стоит упомянуть сумеречные выключатели. Простые устройства этого типа имеют небольшие корпусы, и текущая нагрузка составляет до 12 А. Благодаря сумеречным выключателям вы можете автоматически управлять внешним освещением с учетом интенсивности окружающего света. Многие автоматические выключатели работают независимо или могут сочетаться с другими системами управления. Чувствительность освещения можно регулировать в диапазоне от 1 до 80 лк.

Полезным свойством является определение задержки при включении и выключении освещения на уровне 1 минуты. В результате предотвращается кратковременное переключение и отключение, например, из-за временного освещения датчика. Дисплей информирует о функциях, выполняемых устройством. В процессе управления используется ряд специальных алгоритмов, которые обеспечивают устойчивость устройства к внезапным, временным изменениям освещения, исключая при этом внезапные действия, вызванные, например, вспышками света.

Защита от насекомых при монтаже

Вывод кабеля устанавливается монтажниками через отверстие в корпусе. Если отверстие слишком большое, и установщик не позаботится о герметизации образовавшегося воздушного зазора, насекомые могут внедриться в корпус инфракрасного прибора, что будет вызывать ложную тревогу. Владелец системы охранной сигнализации также должен обеспечить защиту от насекомых. Паутина недопустима. Ее вредоносный эффект заключается не только от проникновения пауков, но и от появления грязи на паутине, которая сама может привести к срабатыванию тревоги.

Поиск места для установки

С увеличением высоты установки увеличивается зона обнаружения, но снижается чувствительность

Чтобы было как можно меньше ложных срабатываний, датчик движения нужно правильно разместить. При этом необходимо учитывать такие моменты:

• В зоне действия датчика не должно быть дополнительного, а тем более постоянного источника света.
• В зоне действия не должно быть никаких отопительных или нагревательных приборов, а также кондиционеров, иначе датчик будет действовать на теплые потоки воздуха.
• Не должно быть объемных предметов или объектов, которые смогли бы закрыть зону действия датчика.

Когда датчики движения устанавливаются в помещениях, то их стараются разместить под самым потолком. Если нужно, чтобы датчик реагировал на любое движение в комнате, то датчик размещается по центру помещения. Если необходимо контролировать конкретную зону, то место установки выбирают так, чтобы не было «мертвых зон», на которые датчик не реагирует.

Технические характеристики

Выбирать датчик движения для включения света надо по нескольким параметрам. По типу определились — это пассивный инфракрасный. Все другие характеристики во многом зависят от места установки. Есть также дополнительные свойства, которые будут полезны, но, в случае ограниченного бюджета, без них можно обойтись. Обо все поговорим немного подробнее.

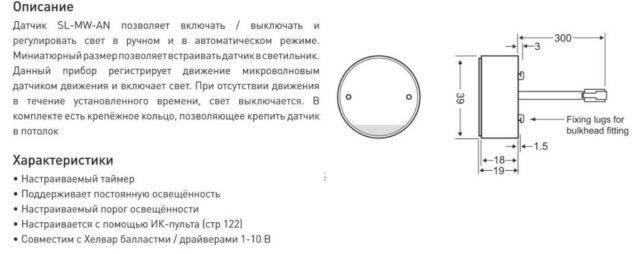

Миниатюрный датчик движения может встраиваться в светильники

Датчик движения для включения света: основные критерии выбора модели

В этом разделе рассмотрим основные характеристики, на которые обязательно обращать внимание

• Дальность действия. Для помещений дальность обнаружения может быть минимальной — 5 метров, больше вряд ли нужно. Разве что это производственное или складское помещение, лестничный пролет. Тут расстояние до объекта может быть 10 метров и больше. Для установки на улице дальность подбираете сами. Только учтите, что  зона уверенного приема часто меньше заявленной на 20-30%. Так что датчик движения для включения света на улице лучше брать с запасом по дальности действия.
• Угол обзора:

  • Вертикальный. Может быть от 15° до 180°. Определяет высоту детектируемой зоны. Чем больше она по размеру, тем с большей вероятностью будет определен объект. Вот только это может быть и кошка, и собака и даже летучая мышь. Соответственно, широкоугольные датчики не всегда нужны. Кошки и собаки обычно высотой менее метра. Поэтому для уменьшения количества ложных срабатываний, имеет смысл захватить полосу на высоте от метра. А для этого достаточно небольшого вертикального обзора.

  • Горизонтальный угол обзора датчика движения. Может быть от 90° до 360°. Выбор датчика движения для включения света в этом случае зависит от того, откуда могут подходить люди. Если только с одной стороны (двери в помещении), достаточно узкополосной модели, если только с двух направлений можно поставить либо два с узкой зоной обнаружения, но направить их в разные стороны, либо поставить широкоугольный. Зависит от направлений подхода, но, как правило, два датчика с малым углом стоят дешевле одного широкоугольного.
• Мощность подключаемых осветительных приборов. Тут все понятно — зависит от потребляемой мощности светильников.
• Диапазон регулировки задержки отключения. При отсутствии движения свет отключается автоматически. Но не всегда мы постоянно движемся. Бывает, замираем на минуты. Вот этой настройкой и регулируется время, на протяжении которого свет остается включенным при отсутствии движения.

При выборе датчика обнаружения движения для включения освещения, еще важен материал корпуса и его цвет

Даже если это не охранные системы, стоит обращать внимание на эту деталь. Цвет желательно выбрать в тон стены, крыши, столба — поверхности на которой он будет установлен

Дополнительные, но не лишние

Еще важна степень защиты корпуса. Если датчик движения для включения света ставят на улице, корпус должен быть защищен от влаги и пыли. Поэтому степень защиты (IP) — IP46 и выше. Такие же датчики ставят в ванных, душе, погребе — везде, где есть повышенная влажность. Для сухих помещений — коридоры, кладовки, лестничные площадки — подойдет с IP22.

Кроме того, могут быть следующие опции:

Возможность регулировать яркость света.
Температурный режим. Особенно важен, если собираетесь устанавливать датчик на улице.
Совместимость с балластом. Для управления светодиодными и экономными люминесцентными лампами на 220 В необходимо, чтобы датчик мог работать с таким типом нагрузки.

Режим день/ночь. На улице включать свет днем нет необходимости

Поэтому наличие такого параметра, как отключение на светлое время суток тоже важно. Хотя, можно поставить обычный датчик движения, а перед ним датчик освещенности.

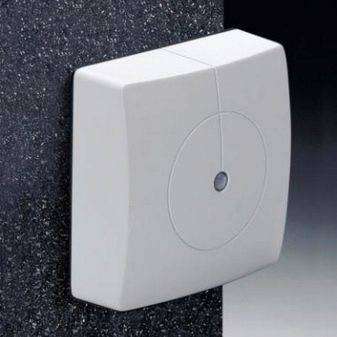

Размеры

Есть совсем небольшие детекторы, которые легко скрыть. Один минус — миниатюрный датчик стоит дороже.

Наверняка есть и другие опции и возможности. Если у вас есть специальные требования, стоит поискать модель с такими возможностями. Рынок развивается очень быстро и то, что год назад было недоступным, через полгода становится обыденным явлением.
