Полевой транзистор

Полевой транзистор — это полупроводниковый прибор, в котором ток стока (С) через полупроводниковый канал п- или р-типа управляется электрическим полем, возникающим при приложении напряжения между затвором (З) и истоком (И).

Полевые транзисторы изготавливают:

— с управляющим затвором типа p-n-перехода для использования в высокочастотных (до 12_18 ГГц) преобразовательных устройствах. Условное их обозначение на схемах приведено на рис. 24, а, б;

— с изолированным (слоем диэлектрика) затвором для использования в устройствах, работающих с частотой до 1_2 ГГц. Их изготавливают или со встроенным каналом в виде МДП_структуры (см. их условное обозначение на рис. 24, в и г), или с индуцированным каналом в виде МОП_структуры (см. их условное обозначение на рис. 24, д, е).

Рисунок 24-Виды полевых транзисторов

Схема включения полевого транзистора с затвором типа p-n-перехода и каналом n-типа, его семейство выходных характеристик I_С= f(UС), U_З = const и стокозатворная характеристика I_C= f(UЗ), U_С= const изображены на рис. 25.

Рисунок 25 — Схема включения полевого транзистора и его стокозатворной характеристикой

При подключении выходов стока С и истока И к источнику питания Un по каналу n- типа протекает ток I_C, так как p-n-переход не перекрывает сечение канала (рис. 25, а).

При этом электрод, из которого в канал входят носители заряда, называют истоком, а электрод, через который из канала уходят основные носители заряда, называют стоком.

Электрод, служащий для регулирования поперечного сечения канала, называют затвором. С увеличением обратного напряжения U_З уменьшается сечение канала, его сопротивление увеличивается, и уменьшается ток стока I_C.

Итак, управление током стока I_Cпроисходит при подаче обратного напряжения на p-n-переход затвора З. В связи с малостью обратных токов в цепи затвор-исток, мощность, необходимая для управления током стока, оказывается ничтожно малой.

При напряжении -U_З = -U_ЗО, называемым напряжением отсечки, сечение канала полностью перекрывается обеднённым носителями заряда барьерным слоем, и ток стока I_CО(ток отсечки) определяется неосновными носителями заряда p-n-перехода (см. рис. 25, б).

Схематичная структура полевого транзистора с индуцированным n-каналом представлена на рис 26. При напряжении на затворе относительно истока, равным нулю, и при наличии напряжения на стоке, ток стока оказывается ничтожно малым. Заметный ток стока появляется только при подаче на затвор напряжения положительной полярности относительно истока, больше так называемого порогового напряжения U_ЗПОР.

Рисунок 26-Схематичная структура полевого транзистора с индуцированным n-каналом

При этом в результате проникновения электрического поля через диэлектрический слой в полупроводник при напряжениях на затворе, больших U_ЗПОР, у поверхности полупроводника под затвором возникает инверсный слой, который и является каналом, соединяющим исток со стоком.

Толщина и поперечное сечение канала изменяются с изменением напряжения на затворе, соответственно будет изменяться ток стока. Так происходит управление тока стока в полевом транзисторе с индуцированным затвором. Важнейшей особенностью полевых транзисторов является высокое входное сопротивление (порядка нескольких мегаом) и малый входной ток. Одним из основных параметров полевых транзисторов является крутизна S стоко-затворной характеристики (см. рис. 25, в). Например, для полевого транзистора типа КП103Ж S = (3…5) мА/В.

• Типы биполярных транзисторов и их диодные схемы замещения.
• Полевые транзисторы с изолированным затвором.
• Силовые (мощные) полевые транзисторы. IGBT-транзистор.
• Транзисторы со статической индукцией.

Сферы применения

Применение биполярных транзисторов широко распространено во всех областях человеческой деятельности. Основное применение устройства получили в приборах для усиления, генерации электрических сигналов, а также выполняют роль коммутируемого элемента. Их применяют в различных усилителях мощности, в обыкновенных и импульсных блоках питания с возможностью регулирования значений U и I, в компьютерной технике.

Кроме того, их часто используют для построения различной защиты потребителей от перегрузок, скачков U, короткого замыкания. Широкое применение получили в горнодобывающей, металлургической сферах.

Режимы работы

Транзистор биполярного типа может работать в 4 режимах:

1. Активный.
2. Отсечки (РО).
3. Насыщения (РН).
4. Барьерный (РБ).

Активный режим БТ бывает нормальным (НАР) и инверсным (ИАР).

Watch this video on YouTube

Нормальный активный режим

При этом режиме на переходе Э-Б протекает U, которое является прямым и называется напряжением Э-Б (Uэ-б). Режим считается оптимальным и используется в большинстве схем. Переход Э осуществляет инжекцию зарядов в базовую область, которые перемещаются к коллектору. Последний ускоряет заряды, создавая эффект усиления.

Инверсный активный режим

В этом режиме переход К-Б открыт. БТ работает в обратном направлении, т. е. из К идет инжекция дырочных носителей заряда, проходящих через Б. Они собираются переходом Э. Свойства ПП к усилению слабые, и редко БТ применяются в этом режиме.

Режим насыщения

При РН оба перехода открыты. При подключении Э-Б и К-Б к внешним источникам в прямом направлении БТ будет работать в РН. Диффузионное электромагнитное поле Э и К переходов ослабляется электрическим полем, которое создается внешними источниками. В результате этого произойдет уменьшение барьерной способности и ограничение диффузной способности основных носителей заряда. Начнется инжекция дырок из Э и К в Б. Этот режим применяется в основном в аналоговой технике, однако в некоторых случаях возможны исключения.

Режим отсечки

При этом режиме БТ закрывается полностью и не способен проводить ток. Однако в БТ присутствуют незначительные потоки неосновных носителей зарядов, создающих тепловые токи с малыми значениями. Применяется этот режим в различных видах защиты от перегрузок и коротких замыканий.

Барьерный режим

База БТ соединяется через резистор с К. В цепь К или Э включается резистор, который задает величину тока (I) через БТ. БР часто применяется в схемах, т. к. позволяет работать БТ на любой частоте и в большем диапазоне температур.

Полевой транзистор

В этом полупроводниковом приборе управление рабочим током осуществляется не током во входной (базовой) цепи, как в биполярном транзисторе, а воздействием на носители тока электрического поля. Отсюда и название «полевой». Схематическое устройство и конструкция полевого транзистора с р — n переходом показаны на (рис. 6). Основой такого транзистора служит пластина кремния с электропроводностью типа n, в которой имеется тонкая область с электропроводностью типа р. Пластину прибора называют затвором, а область типа р в ней — каналом. С одной стороны канал заканчивается истоком, с другой стоком — тоже областью типа р, но с повышенной концентрацией дырок. Между затвором и каналом создается р — n переход. От затвора, истока и стока сделаны контактные выводы. Если к истоку подключить положительный, а к стоку — отрицательный полюсы батареи питания (на рис. 6 — батарея GB), то в канале появится ток, создающийся движением дырок от истока к стоку. Этот ток, называемый током стока Iс, зависит не только от напряжения этой батареи, но и от напряжения, действующего между источником и затвором (на рис. 6 — элемент G).

И вот почему. Когда на затворе относительно истока действует положительное закрывающее напряжение, обедненная область р — n перехода расширяется (на рис. 6 показано штриховыми линиями). От этого канал сужается, его сопротивление увеличивается, из — за чего ток стока уменьшается. С уменьшением положительного напряжения на затворе обедненная область р — n перехода, наоборот, сужается, канал расширяется, и ток снова увеличивается. Если на затвор вместе с положительным напряжением смещения подавать низкочастотный или высокочастотный сигнал, в цепи стока возникнет пульсирующий ток, а на нагрузке, включенной в эту цепь, — напряжение усиленного сигнала. Так, в упрощенном виде устроены и работают полевые транзисторы с каналом типа р, например — КП102, КП103 (буквы К и П означают «кремниевый полевой»). Принципиально так же устроен и работает полевой транзистор с каналом типа n. Затвор транзистора такой структуры обладает дырочной электропроводностью, поэтому на него относительно истока должно подаваться отрицательное напряжение смещения, а на сток (тоже относительно истока) — положительное напряжение источника питания. На условном графическом изображении полевого транзистора с каналом типа n стрелка на линии затвора направлена в сторону истока, а не от истока, как в обозначении транзистора с каналом типа р. Полевой транзистор — тоже трехэлектродный прибор. Поэтому его, как и биполярный транзистор, включать в усилительный каскад можно тремя способами: по схеме общего стока (ОС), по схеме общего истока (ОИ) и по схеме общего затвора (ОЗ). В радиолюбительской практике применяют в основном только первые два способа включения, позволяющие с наибольшей эффективностью использовать полевые транзисторы.

Усилительный каскад на полевом транзисторе обладает очень большим, исчисляемым мегаомами, входным сопротивлением.

Это позволяет подавать на его вход высокочастотные и низкочастотные сигналы от источников с большим внутренним сопротивлением, например от пьезокерамическрго звукоснимателя, не опасаясь искажения или ухудшения усиления входного сигнала.

В этом главное преимущество полевых транзисторов по сравнению с биполярными. Усилительные свойства полевого транзистора характеризуют крутизной характеристики S — отношением изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора, включенного по схеме ОИ. Численное значение параметра S выражают в миллиамперах на вольт; для различных транзисторов оно может составлять от 0,1 — 0,2 до 10 — 15 мА/В и больше. Чем больше крутизна, тем большее усиление сигнала может дать транзистор.

Рис. 6 Конструкция и графическое изображение полевого транзистора с каналом типа (p).

Другой параметр полевого транзистора — напряжение отсечки Uзи.отс. — Это обратное напряжение на р — n переходе затвор — канал, при котором ток через этот переход уменьшается до нуля. У различных транзисторов напряжение отсечки может составлять от 0,5 до 10 В. О полевых транзисторах и их уникальных свойствах можно говорить еще много, я попытался рассказать о наиболее существенных.

Основные параметры

• Коэффициент передачи по току.
• Входное сопротивление.
• Выходная проводимость.
• Обратный ток коллектор-эмиттер.
• Время включения.
• Предельная частота коэффициента передачи тока базы.
• Обратный ток коллектора.
• Максимально допустимый ток.
• Граничная частота коэффициента передачи тока в схеме с общим эмиттером.

Параметры транзистора делятся на собственные (первичные) и вторичные. Собственные параметры характеризуют свойства транзистора, независимо от схемы его включения. В качестве основных собственных параметров принимают:

• коэффициент усиления по току α;
• сопротивления эмиттера, коллектора и базы переменному току r_э, r_к, r_б, которые представляют собой:
  • r_э — сумму сопротивлений эмиттерной области и эмиттерного перехода;
  • r_к — сумму сопротивлений коллекторной области и коллекторного перехода;
  • r_б — поперечное сопротивление базы.

Эквивалентная схема биполярного транзистора с использованием h-параметров.

Вторичные параметры различны для различных схем включения транзистора и, вследствие его нелинейности, справедливы только для низких частот и малых амплитуд сигналов. Для вторичных параметров предложено несколько систем параметров и соответствующих им эквивалентных схем. Основными считаются смешанные (гибридные) параметры, обозначаемые буквой «h».

Входное сопротивление — сопротивление транзистора входному переменному току при коротком замыкании на выходе. Изменение входного тока является результатом изменения входного напряжения, без влияния обратной связи от выходного напряжения.

h₁₁ = U_m1/I_m1, при U_m2 = 0.

Коэффициент обратной связи по напряжению показывает, какая доля выходного переменного напряжения передаётся на вход транзистора вследствие обратной связи в нём. Во входной цепи транзистора нет переменного тока, и изменение напряжения на входе происходит только в результате изменения выходного напряжения.

h₁₂ = U_m1/U_m2, при I_m1 = 0.

Коэффициент передачи тока (коэффициент усиления по току) показывает усиление переменного тока при нулевом сопротивлении нагрузки. Выходной ток зависит только от входного тока без влияния выходного напряжения.

h₂₁ = I_m2/I_m1, при U_m2 = 0.

Выходная проводимость — внутренняя проводимость для переменного тока между выходными зажимами. Выходной ток изменяется под влиянием выходного напряжения.

h₂₂ = I_m2/U_m2, при I_m1 = 0.

Зависимость между переменными токами и напряжениями транзистора выражается уравнениями:

U_m1 = h₁₁I_m1 + h₁₂U_m2;

I_m2 = h₂₁I_m1 + h₂₂U_m2.

В зависимости от схемы включения транзистора к цифровым индексам h-параметров добавляются буквы: «э» — для схемы ОЭ, «б» — для схемы ОБ, «к» — для схемы ОК.

Для схемы ОЭ: I_m1 = I_mб, I_m2 = I_mк, U_m1 = U_mб-э, U_m2 = U_mк-э. Например, для данной схемы:

h_21э = I_mк/I_mб = β.

Для схемы ОБ: I_m1 = I_mэ, I_m2 = I_mк, U_m1 = U_mэ-б, U_m2 = U_mк-б.

Собственные параметры транзистора связаны с h-параметрами, например для схемы ОЭ:

h11∍=rδ+r∍1−α{\displaystyle h_{11\backepsilon }=r_{\delta }+{\frac {r_{\backepsilon }}{1-\alpha }}};

h12∍≈r∍rκ(1−α){\displaystyle h_{12\backepsilon }\approx {\frac {r_{\backepsilon }}{r_{\kappa }(1-\alpha )}}};

h21∍=β=α1−α{\displaystyle h_{21\backepsilon }=\beta ={\frac {\alpha }{1-\alpha }}};

h22∍≈1rκ(1−α){\displaystyle h_{22\backepsilon }\approx {\frac {1}{r_{\kappa }(1-\alpha )}}}.

С повышением частоты заметное влияние на работу транзистора начинает оказывать ёмкость коллекторного перехода C_к. Его реактивное сопротивление уменьшается, шунтируя нагрузку и, следовательно, уменьшая коэффициенты усиления α и β. Сопротивление эмиттерного перехода C_э также снижается, однако он шунтируется малым сопротивлением перехода r_э и в большинстве случаев может не учитываться. Кроме того, при повышении частоты происходит дополнительное снижение коэффициента β в результате отставания фазы тока коллектора от фазы тока эмиттера, которое вызвано инерционностью процесса перемещения носителей через базу от эммитерного перехода к коллекторному и инерционностью процессов накопления и рассасывания заряда в базе.
Частоты, на которых происходит снижение коэффициентов α и β на 3 дБ, называются граничными частотами коэффициента передачи тока для схем ОБ и ОЭ соответственно.

В импульсном режиме ток коллектора изменяется с запаздыванием на время задержки τ_з относительно импульса входного тока, что вызвано конечным временем пробега носителей через базу. По мере накопления носителей в базе ток коллектора нарастает в течение длительности фронта τ_ф. Временем включения транзистора называется τ_вкл = τ_з + τ_ф.

Принцип действия

Полупроводники занимают промежуточное состояние между проводниками и диэлектриками. В обычном состоянии они не проводят электрический ток, но их сопротивление падает с ростом температуры. Чем она выше, тем больше энергии, которую получает вещество.

В атомах полупроводника электроны отрываются от «родительского» атома и улетают к другому, чтобы заполнить там «дырку», которую оставил такой же электрон. Получается, что внутри такого материала одновременно происходят два процесса: полет электронов (n-проводимость, от слова negative – отрицательный), и образование «дырок» (p-проводимость от слова positive – положительный). В обычном куске кремния эти процессы уравновешены: количество дырок равно количеству свободных электронов.

Если два таких материала приложить друг к другу, то в месте их соприкосновения образуется так называемый p-n переход. Дырки и электроны проходят через него, насыщая соседа. То есть там, где был избыток дырок, идет их заполнение электронами и наоборот.

В какой-то момент в месте соприкосновения не останется свободных носителей заряда и наступит равновесие. Это своего рода барьер, который невозможно преодолеть, этакая пустыня. Этот слой принято называть обедненным слоем.

Теперь, если приложить к такому материалу напряжение, то оно поведет себя интересным образом: при прямой его направленности обедненный слой истончится и через него пойдет электроток, а при обратном – наоборот, расширится.

Как говорится, если для чайников, то p-n переход обладает способностью пропускать ток только в одном направлении. Это своего рода «обратный клапан» для электрической сети. На этом их свойстве основана работа всех полупроводниковых приборов.

Существует две основные разновидности транзисторов: полевые (иногда их называют униполярными) и биполярными. Различаются они по устройству и принципу действия.

Два основных режима работы

Различают режимы работы с использованием “малого” и “большого” сигнала. В первом случае биполярный транзистор работает на маленьком участке своих характеристик и это используется в аналоговой технике. В таких случаях важна линейность усиления сигналов и малые шумы. Это линейный режим.

Во втором случае (ключевой режим), биполярный транзистор работает в полном диапазоне – от насыщения до отсечки, как ключ. Это значит, что если посмотреть на ВАХ p-n перехода – следует для полного запирания транзистора приложить между базой и эмиттером небольшое обратное напряжение, а для полного открывания, когда транзистор переходит в режим насыщения, немного увеличить базовый ток, по сравнению с малосигнальным режимом. Тогда транзистор работает как импульсный ключ. Этот режим используется в импульсных и силовых устройствах, применяется для импульсных источников питания. В таких случаях стараются добиться малого времени переключения транзисторов.

Для цифровой логики характерно промежуточное положение между “большим” и “малым” сигналами. Низкий логический уровень ограничивают 10% от напряжения питания, а высокий 90%. Время задержек и переключения стремятся уменьшить до предела. Такой режим работы является ключевым, но мощность здесь стремятся свести к минимальной. Любой логический элемент – это ключ.

Вольт-амперные характеристики транзистора

Наиболее полно свойства биполярного транзистора описываются с помощью статических вольт-амперных характеристик. При этом различают входные и выходные ВАХ транзистора. Поскольку все три тока (базовый, коллекторный и эмиттерный) в транзисторе тесно взаимосвязаны, при анализе работы транзистора необходимо пользоваться одновременно входными и выходными ВАХ.

Каждой схеме включения транзистора соответствуют свои вольт-амперные характеристики, представляющие собой функциональную зависимость токов через транзистор от приложенных напряжений. Из-за нелинейного характера указанных зависимостей их представляют обычно в графической форме.

Транзистор, как четырехполюсник, характеризуется входными и выходными статическими ВАХ, показывающими соответственно зависимость входного тока от входного напряжения (при постоянном значении выходного напряжения транзистора) и выходного тока от выходного напряжения (при постоянном входном токе транзистора).

На рисунке 1.27 показаны статические ВАХ р-п-р-транзистора, включенного по схеме с ОЭ (наиболее часто применяемой на практике).

а б

Рисунок 1.27 – Статические ВАХ биполярного транзистора, включенного по схеме с ОЭ

Входная ВАХ (рисунок 1.27, а) подобна прямой ветви ВАХ диода. Она представляет собой зависимость тока I_Б от напряжения U_БЭ при фиксированном значении напряжения U_КЭ, то есть зависимость вида

. (1.12)

Из рисунка 1.27, а видно: чем больше напряжение U_КЭ, тем правее смещается ветвь входной ВАХ. Это объясняется тем, что при увеличении обратносмещающего напряжения U_КЭ происходит увеличение высоты потенциального барьера коллекторного р-п-перехода. А поскольку в транзисторе коллекторный и эмиттерный р-п-переходы сильно взаимодействуют, то это, в свою очередь, приводит к уменьшению базового тока при неизменном напряжении U_БЭ.

Статические ВАХ, представленные на рисунке 1.27, а, сняты при нормальной температуре (20 °С). При повышении температуры эти характеристики будут смещаться влево, а при понижении – вправо. Это связано с тем, что при повышении температуры повышается собственная электропроводность полупроводников.

Для выходной цепи транзистора, включенного по схеме с ОЭ, строится семейство выходных ВАХ (рисунок 1.27, б). Это обусловлено тем, что коллекторный ток транзистора зависит не только (и не столько, как видно из рисунка) от напряжения, приложенного к коллекторному переходу, но и от тока базы. Таким образом, выходной вольт-амперной характеристикой для схемы с ОЭ называется зависимость тока I_К от напряжения U_КЭ при фиксированном токе I_Б, то есть зависимость вида

. (1.13)

Каждая из выходных ВАХ биполярного транзистора характеризуется в начале резким возрастанием выходного тока I_К при возрастании выходного напряжения U_КЭ, а затем, по мере дальнейшего увеличения напряжения, незначительным изменением тока.

На выходной ВАХ транзистора можно выделить три области, соответствующие различным режимам работы транзистора: область насыщения, область отсечки и область активной работы (усиления), соответствующая активному состоянию транзистора, когда ½U_БЭ ½ > 0 и ½U_КЭ½> 0.

Входные и выходные статические ВАХ транзисторов используют при графо-аналитическом расчете каскадов, содержащих транзисторы.

Статические входные и выходные ВАХ биполярного транзистора р-п-р-типа для схемы включения с ОБ приведены на рисунке 1.28, а и 1.28, б соответственно.

а б

Рисунок 1.28 – Статические ВАХ биполярного транзистора для схемы включения с ОБ

Для схемы с ОБ входной статической ВАХ называют зависимость тока I_Э от напряжения U_ЭБ при фиксированном значении напряжения U_КБ, то есть зависимость вида

. (1.14)

Выходной статической ВАХ для схемы с ОБ называется зависимость тока I_К от напряжения U_КБ при фиксированном токе I_Э, то есть зависимость вида

. (1.15)

На рисунке 1.28, б можно выделить две области, соответствующие двум режимам работы транзистора: активный режим (U_КБнасыщения (U_КБ > 0 и коллекторный переход смещен в прямом направлении).

Примечания

1. Невыпрямляющий, или омический контакт — контакт двух разнородных материалов, вольтамперная характеристика которого симметрична при смене полярности и практически линейна.
2. ↑ Прямое смещение p-n-перехода означает, что область p-типа имеет положительный потенциал относительно области n-типа.
3. Для случая p-n-p все рассуждения аналогичны с заменой слова «электроны» на «дырки» и наоборот, а также с заменой всех напряжений на противоположное по знаку.
4. Лаврентьев Б. Ф. Схемотехника электронных средств. — М.: Издательский центр «Академия», 2010. — С. 53—68. — 336 с. — ISBN 978-5-7695-5898-6.
5. Физические основы электроники: метод. указания к лабораторным работам / сост. В. К. Усольцев. — Владивосток: Изд-во ДВГТУ, 2007. — 50 с.:ил.
6. , с. 284.
7. , с. 285.
8. , с. 286.
9. ↑ , с. 292.

Конструкционная особенность биполярного транзистора

Для производства биполярного транзистора нужен полупроводник дырочного или электронного типа проводимости, который получают методом диффузии либо сплавления акцепторными примесями. В результате этого с обоих сторон базы образуются области с полярными видами проводимостей.

Биполярные транзисторы  по проводимости бывают двух видов: n-p-n и p-n-p. Правила работы, которым подчинен биполярный транзистор, имеющий n-p-n проводимость (для p-n-p необходимо поменять полярность приложенного напряжения):

1.  Положительный потенциал на коллекторе имеет большее значение по сравнению с эмиттером.
2. Любой транзистор имеет свои максимально допустимые параметры Iб, Iк и Uкэ, превышение которых в принципе недопустимо, так как это может привести к разрушению полупроводника.

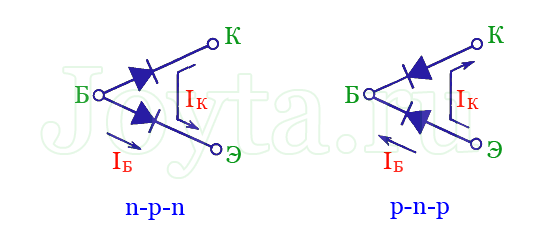

3. Выводы  база — эмиттер и база — коллектор функционируют наподобие диодов.  Как правило, диод по направлению база — эмиттер открыт, а по направлению база — коллектор смещен в противоположном  направлении, то есть поступающее напряжение мешает протеканию электрического тока через него.
4. Если пункты с 1 по 3 выполнены, то ток Iк прямо пропорционален току Iб и  имеет вид: Iк = hэ21*Iб, где hэ21 является коэффициентом усиления по току. Данное правило характеризует главное качество транзистора, а именно то, что малый ток базы оказывает управление мощным током коллектора.

Для разных биполярных транзисторов одной серии показатель  hэ21 может принципиально разниться от 50 до 250. Его величина так же зависит от протекающего тока коллектора, напряжения между эмиттером  и коллектором, и от температуры окружающей среды.

Изучим правило №3. Из него вытекает, что напряжение, приложенное между эмиттером и базой не следует значительно увеличивать, поскольку, если напряжение базы будет больше эмиттера на 0,6…0,8 В (прямое напряжение диода), то появится крайне большой ток. Таким образом, в работающем транзисторе напряжения на эмиттере и базе взаимосвязаны по формуле: Uб =Uэ + 0,6В (Uб=Uэ+Uбэ)

Еще раз напомним, что все указанные моменты относятся к транзисторам, имеющим n-p-n проводимость. Для типа p-n-p все следует изменить на противоположное.

Еще следует обратить внимание на то, что ток коллектора не имеет связи с проводимостью диода, поскольку, как правило, к диоду коллектор — база поступает обратное напряжение. В добавок , ток протекающий через коллектор весьма мало зависит от потенциала на коллекторе (данный диод аналогичен малому источнику тока)
