Плюсы и минусы эксплуатации

Для сравнения квалифицированные специалисты использовали следующие параметры: оба агрегата подключили к домашней электросети с частотой 50 Гц и напряжением 220 В. Мощность мотора устройств полностью идентична. Итоговая разность в механических параметрах может выступать как огромный плюс, так и как минус (всё зависит только от того, какие требования предъявляет пользователь к приводу).

Коллекторный двигатель обладает следующими преимуществами над агрегатом постоянного тока:

Меньший показатель пускового тока, что особенно важно для той техники, которая используется потребителями в быту.
Агрегат можно включать напрямую в сеть, полностью отсутствует необходимость в установке вспомогательных приспособлений. А вот агрегат с постоянным током нуждается в непрерывном выпрямлении.
Быстроходность и полное отсутствие зависимости от сетевой частоты.
Если есть управляющая схема, то устройство коллектора получается более простым — тиристор и реостат

Когда электронная деталь выходит из строя, то сам агрегат остаётся в рабочем состоянии (но будет эксплуатироваться на полную мощность).

Коллекторный электродвигатель обладает следующими минусами:

1. Общий процент КПД существенно снижен, так как присутствует индуктивность и потери на перемагничивание статора.
2. Существенно уменьшен максимальный крутящийся момент.
3. Относительно небольшая надёжность и непродолжительный эксплуатационный срок.

Любые изменения в настройках возможны только в том случае, если в агрегате предусмотрено наличие регулятора оборотов. Разное количество подаваемой электроэнергии может менять этот показатель всего на 10%. В то время как качественный регулятор оборотов позволяет уменьшить их количество в несколько раз. Сделать такое приспособление можно самостоятельно или купить в специализированном магазине. Но нужно проверить, сможет ли оно работать в коллекторе с определённой мощностью и количеством оборотов. Если же регулятор будет слабым, то он просто сломается.

Коллекторные двигатели постоянного тока

Если брать моторы с небольшой мощностью, то в них обязательно явным образом присутствует один из магнитов (он крепится прямо на корпус машины).

Второй появляется после подачи напряжения на обмотку якоря. С этой целью применяется устройство особого типа, именуемое коллекторно-щеточным узлом. Коллектор является кольцом, проводящим ток, которое крепится на вал мотора. К нему подключаются выводы обмоток якоря.

Для возникновения вращающего момента нужна непрерывная смена полюсов якорного магнита. Это должно выполняться в тот момент, когда якорь проходит через «магнитную нейтраль». Конструктивным образом это выполняется благодаря разделению коллекторного кольца на части (секторы) при помощи непроводящих ток пластин.

Выводы якорных обмоток цепляют к секторам поочередно. Для соединения коллектора и сети питания применяются щетки – стержни из графита с высокой электропроводимостью и маленьким коэффициентом трения по скольжению.

Моторы большой мощности не снабжаются физическими магнитами в силу того, что это сильно утяжелит их конструкцию.

В этих машинах, для создания постоянного магнитного поля, применяют металлические стержни с обмотками, подключаемые к положительной, либо отрицательной шине питания. Полюса одноименного типа подключают один за другим (последовательным образом).

Двигатель может иметь одну, либо четыре пары полюсов. Количество же щеток-токосъемников должно соответствовать числу пар полюсов. У моторов с большой мощностью предусматриваются некоторые конструктивные хитрости. Одна из них заключается в сдвигании щеточного узла на некоторый угол по отношению против вращения после старта мотора и смены нагрузки на нем.

Делается это с целью компенсации эффекта «якорной реакции», который приводит к торможению вала, в результате чего происходит уменьшение эффективности мотора.

Конструкция коллекторного электродвигателя постоянного тока

(постоянный магнит)

()

Рисунок 1 — Электродвигатель постоянного тока с постоянными магнитами в разрезе

Ротор — вращающаяся часть электрической машины.

Статор — неподвижная часть двигателя.

Индуктор (система возбуждения) — часть постоянного тока или синхронной машины, создающая магнитный поток для образования момента. Идуктор обязательно включает либо постоянные магниты либо обмотку возбуждения. Индуктор может быть частью как ротора так и статора. В двигателе, изображенном на рис. 1, система возбуждения состоит из двух постоянных магнитов и входит в состав статора.

Якорь — часть постоянного тока или синхронной машины, в которой индуктируется электродвижущая сила и протекает ток нагрузки . В качестве якоря может выступать как ротор так и статор. В двигателе, показанном на рис. 1, ротор является якорем.

Щетки — часть электрической цепи, по которой от источника питания электрический ток передается к якорю. Щетки изготавливаются из графита или других материалов. Двигатель постоянного тока содержит одну пару щеток или более. Одна из двух щеток соединяется с положительным, а другая — с отрицательным выводом источника питания.

Коллектор — часть двигателя, контактирующая со щетками. С помощью щеток и коллектора электрический ток распределяется по катушкам обмотки якоря .

Схема подключения

Как было сказано выше, для работы бесколлекторного двигателя нужен специальный контроллер. На алиэкспресс можно найти как комплекты из двигателя и контроллера, так и по отдельности. Контроллер также называют ESC Motor или Electric Speed Controller. Выбирают их по силе тока, отдаваемого в нагрузку.

Обычно подключение электродвигателя к контроллеру не вызывает затруднений и понятно даже для чайников. Главное, что нужно знать — для смены направления вращения нужно изменить подключение любых двух фаз, собственно также, как и в трёхфазных асинхронных или синхронных электродвигателях.

В сети есть и ряд технических решений и схем как сложных, так и для чайников, которые вы можете увидеть ниже.

В этом видеоролике автор рассказывает, как подружить БК моторчик с «ардуиной».

А в этом ролике вы узнаете о различных способах подключения к разным регуляторам и как его можно сделать своими руками. Автор демонстрирует это на примере моторчика от HDD, и пары мощных экземпляров — inrunner и outrunner.

Кстати схему из видео для повторения также прикладываем:

Ремонт двигателя в домашних условиях

Как и любое другое устройство, коллектор может выйти из строя в самый неподходящий момент. Если электродвигатель не набирает заданное количество оборотов или же после старта не начинает крутиться вал, тогда нужно проверить работоспособность предохранителей. Проблема также может быть вызвана обрывом в цепи якоря и перегрузкой устройства. Довольно часто нерациональное использование агрегата приводит к потреблению силы тока повышенного значения. Устранить эту неисправность можно только после осмотра тормоза и механической части.

Если во время работы агрегат не выдаёт номинальное количество оборотов, то это может быть вызвано недостаточным сетевым напряжением, перегрузкой, а также большим возбуждающим током. Если пользователь заметил неработоспособность обратного типа, тогда необходимо проверить электрическую цепь, а также устранить все образовавшиеся дефекты. В некоторых случаях агрегат начинает функционировать только после перемотки двигателя.

Когда устройство не работает из-за ошибочного сопряжения параллелей и последовательной обмотки возбуждения, тогда пользователю необходимо восстановить правильный порядок соединений.

Из чего он выполнен?

Коллекторный предполагает использование в конструкции статора из магнитно-мягкого материала, который характеризуется малым гистерезисом. Чтобы уменьшить потери на этот элемент делается из наборных пластин с изоляцией. В качестве подмножества коллекторных машин переменного тока принято выделять агрегаты пульсирующего тока, которые получены посредством выпрямления тока однофазной цепи без применения сглаживания пульсации.

Чаще всего характеризуется такой особенностью: в режиме малых оборотов обмоток статора не позволяет потреблять ток больше определенных пределов, при этом ограничивается и максимальный момент двигателя до 3-5 от номинального. Сближение механических характеристик достигается за счет использования секционирования обмоток статора — для подключения переменного тока используются отдельные выводы.

Довольно сложная задача сопряжена с коммутацией мощной коллекторной машины переменного тока. В тот момент, когда секция проходит нейтраль, магнитное поле, находящееся в сцеплении с ротором, меняет свое направление на противоположное, а это становится причиной генерации в секции реактивной ЭДС. Это случается при работе от переменного тока. В коллекторных машинах переменного тока тоже имеет место реактивная ЭДС. Тут же отмечается и трансформаторная ЭДС, так как ротор находится в магнитном поле статора, пульсирующем во времени. Плавный пуск коллекторного электродвигателя невозможен, так как в этот момент амплитуда машины будет максимальной, а по мере приближения к скорости синхронизма будет пропорционально снижаться. По мере дальнейшего разгона будет отмечаться новое возрастание. Для решения проблемы коммутации в этом случае предлагается несколько последовательных шагов:

При проектировании следует отдавать предпочтение одновитковой секции, что позволит уменьшить поток сцепления.

Активное сопротивление секции требуется увеличивать, для чего наиболее перспективными элементами являются резисторы в коллекторных пластинах, где наблюдается хорошее охлаждение.

Коллектор должен активно подшлифовываться щетками максимальной твердости с наибольшим сопротивлением.

Реактивная ЭДС может быть компенсирована посредством использования добавочных полюсов с последовательными обмотками, а параллельные обмотки применимы для компенсации трансформаторной ЭДС. Так как величина последнего параметра представляет собой функцию угловой скорости ротора и тока намагничивания, подобные обмотки требуют использования систем подчиненного регулирования, которых пока еще не существуют.

Частота питающих цепей должна быть как можно ниже. Наиболее популярными вариантами являются 16 и 25 Гц.

Реверсирование УКД производится при помощи переключение полярности включения обмоток статора или ротора.

Где применяются бесколлекторные двигатели

Сфера применения таких электродвигателей досрочно широка. Они используются как для привода мелких механизмов: в дисководах CD, DVD-приводах, жёстких дисках, так и в мощных устройствах: аккумуляторе и сетевом электроинструменте (с питанием порядка 12В), радиоуправляемых моделях (например, квадрокоптерах), станках ЧПУ для привода рабочего органа (обычно моторчики с номинальным напряжением 24В или 48В).

Широкое применение БДПТ нашли в электротранспорте, почти все современные мотор-колеса электросамокатов, велосипедов, мотоциклов и автомобилей — это бесколлекторные двигатели. К слову, номинальное напряжение электродвигателей для транспорта лежит в широком пределе, например, мотор-колесо для велосипеда зачастую работает от 36В или от 48В, за редким исключением и больше, а в автомобилях, например, на Toyota Prius порядка 120В, а на Nissan Leaf – доходит до 400, при том что заряжается от сети 220В (это реализуется с помощью встроенного преобразователя).

На самом деле область применения бесколлекторных электродвигателей очень обширна, отсутствие коллекторного узла позволяет его применять опасных местах, а также в местах с повышенной влажностью, без опасений замыканий, искрения или возгорания из-за дефектов в щеточном узле. Благодаря высокому КПД и хорошим массогабаритным показателям они нашли применение и в космической промышленности.

Описание коллекторного двигателя

Прежде, перед рассмотрением вариантов установок, проясним, что значит понятие коллекторный двигатель. Электрический мотор, это устройство, преобразующее электрику в механику и наоборот. Если обмотка мотора имеет связующее звено с узлом коллектора и принимает участие в трансформации энергии, то такой агрегат носит название коллекторный.

Якоби Б.С. (1801-1874гг) изобретатель первого коллекторного двигателя в 1837г.

Элементы электрического двигателя:

• Ротор, деталь мотора, подвержена вращению;
• Статор, деталь мотора, остаётся в стационарном положении;
• Индуктор, кусок агрегата, который с целью сформировать момент, участвует в образовании потока магнитного поля. В состав индуктора входят: магниты, совокупность витков. Механизм выполняется в качестве части ротора или неподвижной детали;
• Якорь, агрегат, поддерживающий движение нагрузочного, упорядоченного движения частиц, носителей электрического заряда и за счет индукции, формирующий электродвижущую силу. Функцию якоря выполняет либо ротор, либо статор;
• Щетки, деталь, являющаяся частью электрической цепи, посредством которой ток передаётся к якорю. Материал, из которого делают щётки, как правило, графит. Двигатель содержит минимум две щётки для «положительного» и «отрицательного» полюсов;
• Коллектор, часть агрегата, контактирующая со щетками и распределяющая ток.

Название агрегата произошло благодаря наименованию узла ротора электродвигателя – коллектора. Визуально коллектор представляет собой деталь, в виде цилиндра, которая состоит из пластин меди, изолированных между собой.

Универсальный коллекторный двигатель.

Способы возбуждения коллекторных двигателей

Двигатели мощностью в сотни Ватт, в отличие от предыдущих, содержат четырёхполюсный статор из электромагнитов. Свойства электродвигателей во многом объясняется способом, которым обмотки статора могут подключаться относительно якоря:

• последовательно с якорем (так называемое последовательное возбуждение);
• параллельно с якорем (параллельное возбуждение);
• отдельным источником питания (независимое возбуждение);
• часть обмоток параллельно с якорем, часть последовательно (смешанное возбуждение).

Электродвигатель постоянного тока с независимым возбуждением

В этом электродвигателе обмотка якоря подключена к основному источнику постоянного тока (сети постоянного тока, генератору или выпрямителю), а обмотка возбуждения — к вспомогательному источнику. В цепь обмотки возбуждения включен регулировочный реостат, а в цепь обмотки якоря — пусковой реостат. Регулировочный реостат служит для регулирования частоты вращения якоря двигателя, а пусковой — для ограничения тока в обмотке якоря при пуске. Характерной особенностью электродвигателя является то, что его ток возбуждения не зависит от тока в обмотке якоря (тока нагрузки). Поэтому можно приближенно считать, что и магнитный поток двигателя не зависит от нагрузки. Зависимости момента и частоты вращения от тока будут линейными: момент прямо пропорционален току нагрузки и линейно снижается с ростом частоты вращения.
В цепь обмотки возбуждения никаких выключателей и предохранителей не устанавливают, так как при разрыве этой цепи резко уменьшается магнитный поток электродвигателя, и возникает аварийный режим. Если электродвигатель работает при холостом ходе или небольшой нагрузке на валу, то частота вращения резко возрастает (двигатель идет вразнос). При этом сильно увеличивается ток в обмотке якоря и может возникнуть круговой огонь. Во избежание этого защита должна отключить электродвигатель от источника питания. Резкое увеличение частоты вращения при обрыве цепи обмотки возбуждения объясняется тем, что в этом случае резко уменьшаются магнитный поток, э. д. с., и возрастает ток. А так как приложенное напряжение остается неизменным, то частота вращения будет увеличиваться до тех пор, пока э. д. с. не достигнет значения, приблизительно равного напряжению питания, что необходимо для равновесного состояния электрической цепи якоря.
При нагрузке на валу, близкой к номинальной, электродвигатель в случае разрыва цепи возбуждения остановится, так как электромагнитный момент, который может развить двигатель при значительном уменьшении магнитного потока, уменьшается и станет меньше нагрузочного момента на валу. В этом случае так же резко увеличивается ток, обмотка может выйти из строя из-за перегрева.

Электродвигатель постоянного тока с параллельным возбуждением

Здесь обмотки возбуждения и якоря питаются от одного и того же источника электрической энергии с напряжением. В цепь обмотки возбуждения включен регулировочный реостат, а в цепь обмотки якоря — пусковой реостат.
В рассматриваемом электродвигателе имеет место, по существу, раздельное питание цепей обмоток якоря и возбуждения, вследствие чего ток возбуждения не зависит от тока обмотки якоря. Поэтому электродвигатель с параллельным возбуждением будет иметь такие же характеристики, как и двигатель с независимым возбуждением. Однако двигатель с параллельным возбуждением работает нормально только при питании от источника постоянного тока с неизменным напряжением.

Область применения

Несмотря на то, что себестоимость этого типа двигателя намного дороже асинхронных машин, их особенности могут сыграть решающую роль в узкоцелевом специальном назначении.

С помощью таких двигателей приводятся в работу прокатные станы, они используются для привода гребного винта на кораблях, а также для транспортных средств, имеющих систему питания на постоянном токе.

Поэтому их область использования характерна для нужд там, где необходима электрическая тяга, это: тепловозы, электровозы, электропоезда, городской транспорт, то есть там, где необходимо применить мягкие механические характеристики и широкие пределы регулировки количества оборотов вращения.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Устройство и принцип действия

Коллектор в КДПТ служит узлом переключения тока в обмотках якоря. В бесколлекторном электродвигателе постоянного тока (БДПТ) эту роль выполняют не щетки с ламелями, а коммутатор она полупроводниковых ключах — транзисторах. Транзисторы переключают обмотки статора, создавая вращающееся магнитное поле, которое взаимодействует с полем магнитов ротора. А при протекании тока через проводник, который находится в магнитном поле, на него действует сила Ампера, за счет действия этой силы и образуется крутящий момент на валу электрических машин. На этом и основан принцип работы любого электродвигателя.

Теперь же разберемся в том, как устроен бесколлекторный двигатель. На статоре БДПТ обычно расположены 3 обмотки, по аналогии с электродвигателями переменного тока их часто называют трехфазными. Отчасти это верно: бесколлекторные двигатели работают от источника постоянного тока (чаще от аккумуляторов), но контроллер включает ток обмотках поочерёдно. Однако при этом не совсем верно говорить, что по обмоткам протекает переменный ток. Конечная форма питающего обмотки напряжения формируется прямоугольными импульсами управления транзисторами.

Трёхфазный бесколлекторный двигатель может быть трёхпроводными или четырёхпроводным, где четвертый провод — отвод от средней точки (если обмотки соединены по схеме звезды).

Обмотки или, говоря простым словами, катушки медного провода укладываются в зубы сердечника статора. В зависимости от конструкции и назначения привода на статоре может быть разное количество зубцов. Встречаются разные варианты распределения обмоток фаз по зубцам ротора, что иллюстрирует следующий рисунок.

Обмотки каждого из зубов в пределах одной фазы могут соединяться последовательно или параллельно, в зависимости от поставленных конструктору задач по мощности и моменту проектируемого привода, а сами же обмотки фаз соединяются между собой по схеме звезды или треугольника, подобно асинхронным или синхронным трёхфазными электродвигателям переменного тока.

В статоре могут устанавливаться датчики положения ротора. Часто используются датчики холла, они дают сигнал контроллеру, когда на них воздействует магнитное поле магнитов ротора. Это нужно для того чтобы контроллер «знал», в каком положении находится ротор и подавал питание на соответствующие обмотки. Это нужно для повышения эффективности и стабильности работы, а если кратко, — чтобы выжать из двигателя всю возможную мощность. Датчиков обычно устанавливается 3 штуки. Но наличие датчиков усложняет устройство бесколлекторного электродвигателя, к ним нужно проводить дополнительные провода для питания и линии данных.

В БДПТ для возбуждения используются постоянные магниты, установленные на роторе, а статор — это якорь. Напомним, что в коллекторных машинах наоборот (ротор — это якорь), а для возбуждения в КД используются как постоянные магниты, так и электромагниты (обмотки).

Магниты устанавливаются с чередованием полюсов, и соответственно их количество определяет количество пар полюсов. Но это не значит, что сколько магнитов, то столько же и пар полюсов. Несколько магнитов могут формировать один полюс. От числа полюсов, как в случае и с асинхронным двигателем (и другими) зависит число оборотов в минуту. То есть от одного контроллера на одинаковых настройках бесколлекторные двигатели с разным числом пар полюсов будут вращаться с разной скоростью.

Принцип работы коллекторного двигателя

Для того, что бы понять, как работает коллекторный двигатель, вспомним электромагнитную индукцию. Поместим на оси вращения проводник, с циркулирующим током внутри него, между магнитами, северный и южный полюс. Проводник вращается в направление движения тока, это принцип работы коллекторного двигателя. Питание проходит через щетки на конец проводника. Пол оборота, и происходит переключение тока, способствующее непрерывному вращению в заданном направлении. Коллекторный двигатель оборудован несколькими проводниками, поэтому окружность коллектора, делится на контакты.

От статора ток проходит к обмоткам ротора посредством последовательного соединения, щёток и коллектора. Коллекторные двигатели применяют в изделиях, где важна скорость вращения. Моторы не тяжёлые, с относительно небольшими габаритными размерами.

Принцип работы коллекторного двигателя.

Функциональные возможности мотора

Схема устройства коллекторного двигателя прекрасно демонстрирует, как этот агрегат преобразует электричество в механическую энергию и в обратном порядке. Это говорит о том, что такое устройство может использоваться даже в качестве генератора. Когда ток проходит сквозь проводник, который расположен в магнитном поле, то на него воздействуют определённые силы. При этом активно работает правило правой руки, оказывающее непосредственное влияние на итоговую мощность двигателя. Коллекторный агрегат функционирует именно по такому принципу.

В стандартной схеме чётко показано, что в магнитное поле помещена одна пара проводников, ток которых направлен в разные стороны так же, как и силы. Образуемая ими сумма даёт необходимый для оборудования крутящийся момент. В коллекторном двигателе производители добавили ещё и целый комплекс дополнительных узлов, которые гарантируют идентичное направление тока над полюсами.

Конструкция двигателя

Двигатель, как и любая другая машина этого типа, содержит в своей конструкции статор, являющегося неподвижным элементом, и ротор (якорь) – вращающийся элемент машины, между ними находится воздушный зазор. В якоре двигателя происходит индуцирование ЭДС. Создание основного магнитного поля происходит при помощи главных полюсов, состоящих из сердечников и катушек возбуждения.

Равномерное распределение полученной магнитной индукции в области воздушного зазора обеспечивается полюсными наконечниками.

Чередование полярности полюсов во время движения электрического тока достигается за счет соединения катушек главных полюсов в обмотку возбуждения. Для улучшения коммутации предусмотрены добавочные полюса.

Уменьшение вихревых токов, которые появляются в результате перемагничивания якоря в процессе его вращения в созданном магнитном поле, происходит за счет конструкции сердечника, исполненного из пластин электротехнической стали, для большего эффекта он покрывается специальным лаком.

Контакт внешней цепи машины с коллектором осуществляется за счет щеток, основным материалом для них является графит.

Составляющие элементы конструкции

Чтобы максимально правильно разобраться с особенностями устройства коллекторного электродвигателя, нужно изучить все комплектующие детали этого агрегата. Ведь само устройство представлено в виде прибора постоянного тока, где присутствуют последовательно включённые обмотки возбуждения. Они предназначены для работы на переменном токе бытовой электросети.

В независимости от полярности двигатель всегда вращается только в одну сторону. Такая особенность связана с тем, что последовательное соединение обмоток ротора и статора приводит к одновременной смене магнитных полюсов. В результате этого результирующий момент направляется исключительно в одну и ту же сторону.

Высокая эффективность использования коллекторного электродвигателя обусловлена наличием следующих элементов:

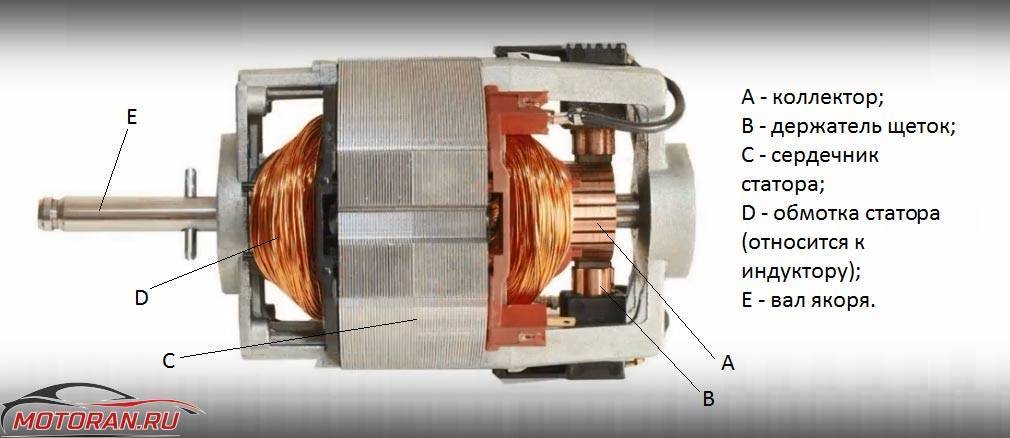

• Статор — это неподвижная часть установки.
• Якорь — неотъемлемая деталь коллекторного агрегата, в котором происходит индуктирование электродвижущей силы и протекает ток нагрузки. Стоит отметить, что в качестве якоря может выступать как статор, так и ротор.
• Индуктор — специализированная система возбуждения. Эта деталь создаёт магнитный поток для своевременного образования крутящегося момента. Индуктор обязательно оснащается обмоткой возбуждения или же постоянными магнитами. Сама деталь может выступать в качестве неотъемлемой части статора или ротора.
• Ротор — вращающийся элемент машины.
• Коллектор — базовая часть мотора, которая контактирует со щётками (две эти детали распределяют электрический ток по катушкам обмотки якоря).
• Щётки — это составляющая часть цепи, по которой передаётся электроэнергия от источника питания к якорю. Эти элементы выпускаются из прочного графита. Двигатель постоянного тока может содержать от одной пары щёток и более.

https://youtube.com/watch?v=u45BJ3-kn7U

Как они работают?

Коллекторные двигатели постоянного тока представляют собой простые устройства, состоящие из нескольких частей.

Коллекторные двигатели постоянного тока состоят всего из нескольких основных частей.

Вокруг корпуса двигателя расположены магниты статора. Это постоянные магниты, положительные с одной стороны и отрицательные с другой. В середине двигателя, соединенного с валом двигателя, находятся, по меньшей мере, три проволочных обмотки, соединенных с металлическими пластинами, которые называются якорем.

На противоположной от вала двигателя стороне обмоток расположен коллектор (от которого в русскоязычном варианте этот тип двигателя получил свое название) – пара металлических пластин, прикрепленных к обмоткам. Наконец, щетки (в англоязычном варианте этот тип двигателя называется «brushed», «щеточный») также расположены на стороне двигателя, противоположной валу двигателя.

Щетки создают физический контакт с коллектором. Когда на щетки подается постоянное напряжение, это напряжение передается на коллектор, который, в свою очередь, питает обмотки. Это входное напряжение генерирует магнитное поле вокруг якоря.

Левая сторона якоря отталкивается от левого магнита статора в направлении магнита справа. А правая сторона якоря отталкивается от правого магнита влево.

При постоянном изменении полярности магнитного поля вокруг якоря вал будет постоянно вращаться.

Принцип работы

Функционально двигатель принадлежит к классу синхронных машин обращенного типа, это объясняется тем, что статор и ротор поменяли выполнение задач. Статор выполняет функции по возбуждению магнитного поля, ротор принял задачи направленные на преобразование энергии.

Во время вращения якоря в магнитном поле, производимым статором в витках обмотки, наводится ЭДС. Направление ее движения находится по правилу правой руки.

После того, как якорь и коллектор повернутся на 180 градусов виток меняет свои стороны, на противоположное направление меняется движение ЭДС.

Так происходит процесс индуцирования переменной электродвижущей силы, выпрямляемой посредством коллектора.

Коллектор, через щеточный механизм, соединен с обеими сторонами витка, в результате этого происходит снятие щетками текущего в неизменном направлении пульсирующего напряжения, это способствует наличию во внешней цепи, идущего в постоянном направлении, пульсирующего тока. Для того, чтобы снизить пульсацию в пазах якоря, прибавляют добавочное количество витков.

Краткая характеристика устройства

Специалисты привыкли называть коллекторным двигателем те электрические машины, где переключатель тока и датчик ротора — это один и тот же элемент. Именно он обеспечивает надёжное соединение разных цепей в неподвижном отсеке агрегата с ротором.

Его конструкция состоит из мощных щёточек (это специфические контакты скользящего типа, которые расположены возле вращающейся части мотора) и коллектора (эта деталь установлена производителем на движимом узле механизма).

К основным преимуществам такого элемента можно смело отнести то, что высококачественный двигатель прост в уходе и эксплуатации, поддаётся ремонту и имеет большой рабочий ресурс. Среди недостатков сами производители выделяют то, что агрегат имеет небольшой вес и большой процент КПД. Конечно, чаще всего два этих показателя являются положительными, но не в этой ситуации.

Сочетание быстроходности (может достигать нескольких тысяч оборотов в минуту) и низкой массы чревато тем, что для нормальной эксплуатации потребителю нужно дополнительно приобретать хороший редуктор. Если же машина будет перестроена на меньшую скорость, то уровень КПД может серьёзно упасть, из-за чего возникают проблемы с качественным охлаждением.
