Как правильно собрать электрический щиток?

Современные комплектующие позволяют максимально упростить этот процесс. Например: замок-защелку можно установить с любой стороны, для крепежа используются пластиковые винты и так далее. Щиток электрический под счетчик и автоматы собирается следующим образом:

1. На верхнюю дин-рейку устанавливают счетчик.
2. Рядом со счетчиком монтируют выключатель вводной нагрузки.
3. Оба прибора соединяют нулевым и силовым проводами.
4. На нижнюю дин-рейку закрепляют средства защиты: реле напряжения, дифференциальный и автоматический выключатели.
5. Собирают электрическую цепь: выключатель нагрузки, реле напряжения, выключатели.
6. Нулевой провод подключается к шине.
7. В цепь включается розетка.
8. Провод защитного заземления заводится на соответствующую шину.
9. Щиток электрический распределительный завершают собирать закреплением кожуха с крышкой на основание.

https://youtube.com/watch?v=6E4qysmyZww%250D

№4. Материал изготовления

Распределительный щит может быть выполнен из металла или пластика. Металлический щиток более устойчив к механическим повреждениям, отличается высокой долговечностью и надежностью, а вместе с тем и приличным весом. Внешний вид таких изделий не самый плохой, но все же не идеальный, поэтому металлические щитки больше подойдут для установки в гаражах и производственных помещениях.

Для квартиры лучше подобрать аккуратный пластиковый щиток. Это легкие и эстетичные устройства, а ответственные производители выпускают вполне прочные изделия, которые по уровню долговечности не уступают металлическим и не требуют обязательного заземления. Дешевые пластиковые щитки от малоизвестных китайских компаний имеют свойство со временем желтеть.

В продаже также встречаются щитки, выполненные из комбинации пластика и металла.

Маркировка проводов

Провода маркируются по той же схеме, что и кабели. Первая позиция тоже обозначает материал жил — А — алюминий, а ее отсутствие — медь. На второй позиции могут стоять либо П (провод), либо ПП — провод плоский, Ш — шнур. В первом случае он может быть одножильным, во втором — обычно состоит из двух или трех (реже — больше) жил. Недавно появился новый вид — нагревательные провода. Они обозначаются ПН.

Маркировка проводов — какая буква что обозначает

И последняя — третья — позиция с буквами — это материал изоляции. Тут все стандартно:

• В — ПВХ;
• П — полиэтилен:
• Р — резина;
• Н — найрит;
• Л — хлопковая оболочка, покрытая лаком;
• О — хлопчатобумажная оплетка с пропиткой;
• М — из маслостойкой резины;

Но на этой позиции может находится информация о конструкции или назначении провода:

• Г — гибкий;
• Т — для прокладки в трубах;
• С — соединительный;

После букв стоят цифры. Это количество проводников (первая цифра) и их поперечное сечение (вторая).

Провода — П — обычный, круглый, ПП — плоский

При расшифровке маркировки главное — понять, где кабель, а где провод. Ведь буква «П» на второй позиции может обозначать полиэтиленовую изоляцию проводов. Ориентироваться можно по количеству букв — маркировка проводов обычно содержит 4 буквы, а кабелей — больше. Хоть это и не явный признак, но в большинстве случаев помогает. Зато остальная расшифровка маркировки проводов намного легче, чем кабельной продукции. Вот несколько примеров:

• АППВ:
  •  А — алюминиевые жилы;
  • ПП — провод плоский;
  • В — виниловая изоляция;
• ПНСВ:
  • буквы А нет — жилы медные;
  • ПН — провод нагревательный;
  • С —  стальная жила, круглая;

  • В — оболочка ПВХ;

• ПВ. У проводов этой марки через тире пишется цифра, обозначающая количество проводников в проводе (ПВ-1, ПВ-3):
  • П — провод;
  • В — виниловая оболочка (ПВХ).
• А и АС — алюминиевый провод неизолированный, АС — скрученный.
• ПР — провод с резиновой изоляцией.

Часто еще возникает вопрос: чем отличается провод от кабеля. В основном — количеством проводников. Провод чаще всего имеет одну жилу. Двух и трехжильные провода отличаются от кабелей тем, что у него есть только одна тонкая оболочка. У кабелей обычно их несколько.

Особенности подключения силовых щитков

Подключение к силовому щиту оборудования и системы освещения, а также соединение внутри шкафчика выключателей, УЗО, ограничителей и других элементов ЩС может осуществляться с помощью различных установочных и соединительных проводов:

• ПАВ. Провод установочный с алюминиевой токопроводящие жилой с ПВХ изоляцией. Провод представлен в одно- и многопроволочном исполнении класс гибкости 1, 2.
• ПВС. Провод бытовой для подключения бытовых приборов и удлинителей в ПВХ изоляции и ПВХ оболочке с медными многопроволочными жилами 5 класса гибкости.
• ПуВ. Провод установочный с медной жилой и изоляцией из ПВХ-пластиката класс гибкости 1, 2.
• ПуГВ. Провод с ПВХ изоляцией установочный используется для подключения стационарных агрегатов и приборов класс гибкости 5.
• ШВВП. Шнур бытовой с ПВХ изоляцией И ПВХ оболочкой предназначен для присоединения светильников, БРА и комнатных торшеров.

Пакеты проводов стягивают хомутами в пучки, а контакты зачищают и обжимают наконечниками. Длина проводников подбирается так, чтобы исключить их провисание. Компания «Бонком» предлагает купить кабельную продукцию от крупнейших производителей. В наличии на складе представлены все перечисленные провода, которые можно заказывать в любом объеме.

Вся продукция проходит официальное оформление и отправляется с пакетом необходимых документов. Большой склад площадью более 2500 м2, а также оснащение краном и погрузчиками позволяет компании формировать крупные заказы сразу от нескольких клиентов. Поэтому ваш заказ будет доставлен оперативно и точно в срок.

Наклейки на электрический щиток

Применяются для обеспечения безопасной эксплуатации устройства и облегчения работы с ним. Они сочетают в себе элементы цветовой, текстовой и графической маркировки. Это делает их максимально понятными и удобными для восприятия. Электрический распределительный силовой щит имеет следующие наклейки:

1. Предупреждающая об электроопасности. Это черный треугольник с молнией на желтом фоне.
2. Обозначающая входное напряжение. Исполняется в виде цифр и буквы (220 V).
3. Уведомительные наклейки автоматов выключения для каждого помещения. Могут выполняться в виде надписей или иконок.
4. Обозначающая защитное заземление. Изображает вертикальную линию, упирающуюся в треугольник, составленный из уменьшающихся по длине линий.
5. Указывающая на фирму-производитель.

Виды и назначение

Распределительные щитки комплектуются устройствами и аппаратами, что определяет их дальнейшее назначение. Кроме ГРЩ, в электрике выделяют ВРУ (вводные распредустройства) — шкафы, предназначенные для приема электрической энергии от силового трансформатора или от линий питания. Обязательными элементами таких щитов являются механизмы автоматики, защиты, а главная его функция — раздача энергии на другие щиты по всему зданию.

Еще один тип оборудования — АВР — щитки, срабатывающие в автоматическом режиме при необходимости подключения резерва. Они контролируют параметры работы сети и в случае потери питания от одного источника подсоединяют потребителя к другому.

Для установки на лестничных пролетах в многоэтажных домах предназначены щиты этажные. Для них отводится специальная ниша в стене или место на ее поверхности. Они выполняют функцию распределения электроэнергии на щитки нескольких отдельных квартир.

Отдельно на объекте может быть установлен щит для собственных нужд. Он осуществляет питание исключительно тех устройств, которые находятся на территории объекта (распределительные подстанции).

Выбор и комплектация электрическими щитами осуществляются исключительно специалистами, а доступ к ним посторонних лиц, в том числе и самих потребителей, ограничивается для предупреждения взломов и выведения из строя.

Разновидности устройств.

В зависимости от назначения различают несколько типов электрических распределительных щитов. Вот лишь некоторые из них:

• ГРЩ (главный). Устанавливается на входе линии в здание либо его часть. Предназначен для приема, последующего распределения и учета (опционально) электрической энергии.
• АВР (автоматический ввод резерва). Обеспечивает прием и распределение электроэнергии, поступающей по дублирующей линии в случае отключения основной. Особенностью является однократное срабатывание (позволяет исключить риск использования сети, подверженной частым коротким замыканиям).
• ВРУ (вводно-распределительное устройство). Его функции аналогичны тем, что осуществляет главный распределительный щит, чем и обуславливается возможность установки ВРУ вместо ГРЩ. Принципиальная разница между двумя типами устройств заключается в максимально допустимых показателях подводимого тока: для ВРУ – 630 А, для ГРЩ нет нормативно установленных ограничений.
• ЩЭ (щит этажный). Используются в жилых домах и административных зданиях. Предназначены для встраивания в цепь напряжением 220 В. Особенностью конструктивного исполнения является наличие отсека т. н. «слаботочки» – сетей до 36 В (телевизионных, телефонных, домофонных), безопасных для человека.
• УЭРМ (устройство этажное распределительное многоящичное/модульное). Сборно-разборные конструкции, которые включают в себя короб электротехнический (для прокладки силового кабеля), связи и сигнализации (для размещения слаботочного оборудования); ящики учета и распределения электроэнергии (по квартирам либо офисам). Встраиваются в сети напряжением 220 либо 380 В. Имеют возможность регулировки по высоте.
• ПР (пункты распределительные, например, серии ПР-8500). Обеспечивают защиту потребителей электроэнергии от перенапряжений и коротких замыканий в сети до 380 В, при необходимости позволяют осуществлять включения линии и запуск асинхронных двигателей (максимум – шесть раз в сутки).
• ЩО (панели односторонние, например, серии ЩО-70). Предназначены для формирования электрических распределительных щитов на подстанциях в сетях напряжением до 0,4 кВ. Имеют вид металлических шкафов. Устанавливаются в один либо два ряда (во втором случае соединяются шинными мостами).

Производственно-торговая компания «Кристалл» предлагает приобрести электрощитовое оборудование собственного производства. Высокое качество аппаратуры (благодаря многоступенчатому контролю) позволяет устанавливать на нее двухлетнюю гарантию.

Что нужно знать о выборе и монтаже электрического щита

Выбирая тип электрического шкафа, надо ориентироваться на конструкцию и материал стены, на которую планируется монтаж щита. Если материал стены — гипсокартон, можно выбрать встраиваемый шкаф — так он не будет выделяться в интерьере комнаты. Если же стена изготовлена из бетона, и в комнате не предусмотрено специальной ниши, придется монтировать накладной распределительный щиток.

При установке электрического шкафа на даче следует учитывать назначение помещения. В доме или бане из натурального дерева нужно обеспечить критерии безопасности, тут подойдет накладной щит. Если планируется установка электрического шкафа в гараже или другом нежилом помещении, то вполне подойдет навесной, который гораздо проще установить.

Чтобы определиться с размером электрического шкафа, необходимо заранее составить схему электропроводки и посчитать количество необходимых устройств  — автоматов, дифавтоматов, УЗО, а также решить, где будет стоять счетчик. Когда схема будет готова, подбираются необходимые модули. Нужно учитывать, что ширина одного модуля составляет 18 мм (ширина однополюсного выключателя)

В среднем, количество 1 категории групп электроснабжения модулей, которое занимает одно устройство, следующее:

• электросчетчик – от 6 до 8;
• однофазное УЗО – 3;
• трехфазное УЗО – 5;
• двухполюсный автомат – 2;.
• однополюсный автомат – 1;
• трехфазный автоматический выключатель – 3-4.

Перед тем, как щит монтируется на стену, производится его сборка. Производители предлагают собранные корпуса, в комплекте с которыми идут монтажные панели, а также полностью укомплектованные панели. Второй вариант используется чаще, в этом случае проект и схема сборки разрабатываются конкретно для такой панели.

Корпус начинают готовить к сборке, для этого удаляют заглушки стен корпуса и рассчитывают количество нужных отверстий для кабелей и проводов и их месторасположение, при необходимости делая дополнительные отверстия.

После этого устанавливаются шины заземления, кронштейны и рейки для монтажа. Конфигурация шкафа будет различаться в зависимости от его вида.

Способ установки щитка также зависит от типа конструкции. Наиболее трудоемкой является установка встраиваемого электрического шкафа, так как для его установки необходимо подготовить нишу в стене.

Когда ниша готова, собранный щит монтируется в эту нишу и закрепляется специальными кронштейнами. Затем производится подключение к питанию и потребляющей нагрузке.

Для этого внутрь  электрического шкафа заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, учитывая конфигурацию и месторасположение автоматических выключателей. После соединения электропроводки со всеми устройствами шкафа производят подключение нагрузки потребителей и электроустановок. Затем включают все линии по очереди и проверяют их работоспособность.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

• цветные металлы;
• чугун;
• нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Степени защиты

Каждый корпус ГРЩ соответствует присвоенному ему классу защиты. Это параметры, которые отображают возможность монтажа щитов снаружи или внутри помещений. Самыми распространенными являются:

• IP20 или IP30 — оборудование, не защищенное от воздействия влаги, поэтому подходит для установки исключительно в сухих помещениях, без сырости;
• IP44 или IP54 — устройства с повышенной защитой от механического взлома и воздействия влаги. Допускается их установка в помещениях с повышенным уровнем сырости, но без попадания прямых струй воды;
• IP55 и 65 — конструкции, рассчитанные на эксплуатацию в сложных окружающих условиях, в помещениях с агрессивной средой, снаружи объектов. Оснащены надежной защитой, позволяющей размещать их на улице без дополнительных укрытий. Влаго- и пыленепроницаемость обеспечивают защиту данных.

Для изготовления корпусов главных щитов распределения используется металл или пластик. Металлические конструкции полностью выполнены из этого материала или оснащены стеклянными и пластиковыми прозрачными вставками, размещенными на передней панели. Такие вставки необходимы для периодического снятия данных или мониторинга работы оборудования. Пластиковые боксы отличаются меньшими габаритами и рассчитаны на установку внутри зданий. Для лучшей герметичности корпуса приборы оборудуются резиновыми уплотнителями или пыле-, влагонепроницаемыми кабелями ввода.

ГРЩ, размещенные на улицах, защищены запирающими механизмами для ограничения доступа к ним посторонним лицам.

Квартирные электрощиты

Этот вид электрощитов устанавливают непосредственно в квартирах. Они предназначены для распределения электрической энергии по отдельным комнатам. Зачастую их устанавливают рядом с входной дверью в прихожей. Их подразделяют по типам: внутренние и внешние (или накладные). Первый вид щитов монтируют внутрь стены в нишу, последние же вешают на стены. Их также различают по типу применения:

• разводка электрической проводки по комнатам (ЩК);
• учет потребляемых киловатт-часов (ЩУ).

Часто в одном электрощите ставят и прибор учета и групповые автоматы, совмещая функции распределения и учета, тогда их называют ЩУР (в конце может быть буква В — встраиваемый и Н — навесной). Они позволяют экономить место в помещении и семейный бюджет на установку и их обслуживание.

Виды электрических шкафов

В зависимости от назначения электрического шкафа и его иерархии принята маркировка в виде сокращения, которая обозначает его основные функции.

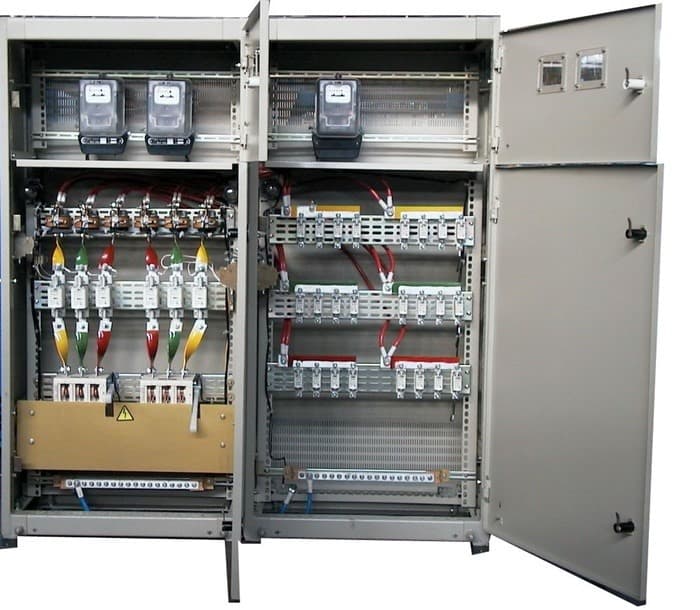

1. Главный распределительный щит – ГРЩ

Такой распределительный щит располагается на территории трансформаторной подстанции (ТП), производственного цеха, котельной. Его задача — ввод силовых линий питания и распределение по более мелким подразделениям или объектам. Кроме того, на него возложена функция защиты от перегрузок сети и коротких замыканий, а также учет электроэнергии

Рекомендовано к прочтению

• Резка меди лазером: преимущества и недостатки технологии
• Виды резки металла: промышленное применение
• Металлообработка по чертежам: удобно и выгодно

2. Вводное распределительное устройство — ВРУ

Устанавливается на входе электрической энергии в жилые, общественные здания, помещения производственного назначения. Предназначен для приема вводного силового кабеля и раздачи по питающим линиям для ЩЭ, ЩК, ЩО, ВРУ, защиты от перегрузок и короткого замыкания и учета электроэнергию. ВРУ может входить в комплекс электротехнической автоматики.

3. Аварийный ввод резерва — АВР

Монтируется в производственных, коммунальных, складских и торговых помещениях, частных домовладениях. В случае аварийной ситуации у поставщика электроэнергии специальная автоматика АВР переключает питание с основного источника на запасной (генератор). Когда подача электроэнергии будет восстановлена, происходит обратное переключение с генератора на главную линию и его остановка.

4. Щит этажный (ЩЭ)

Предназначен для установки в жилых и административных зданиях для распределения электроэнергии по квартирам (до 6 квартир) или по коммерческим пользователям.

ЩЭ обычно состоит из трех отсеков:

• Распределительный отсек, в котором установлена модульная автоматика для групп электрических цепей.
• Отсек учета, содержит электрические счетчики.
• Абонентский отсек, в нем происходит подключение к каналам связи, телевидению и радио, домофону, системам видеонаблюдения.

5. Щит квартирный (ЩК)

Обычно устанавливается на вводе электричества в квартиру в районе входной двери. Функции ЩК – разводка по квартире, учет электроэнергии, защита от перегрузок и коротких замыканий.

Подразделяется на:

• ЩКУ – щит квартирный учетный;
• ЩКР – щит квартирный распределительный.

6. Щит освещения (ОЩ)

ОЩ располагают в офисных, торговых и административных помещениях. Его предназначение – достаточно редкие оперативные включения и выключения автоматики, а также защита отходящих линий от перегрузок сети и коротких замыканий.

Подразделяется:

• ОЩВ (осветительный щиток с выключателем).
• УОЩВ (утапливаемый осветительный щиток с выключателем).

7. Щит управления (ЩУ)

ЩУ предназначен для управления автоматикой, обслуживающей отопление, вентиляцию, пожарную сигнализацию и другое. Обычно в ЩУ переключения между режимами работы происходят вручную.

8. Щит автоматики (ЩА)

ЩА содержит программные контроллеры, осуществляющие мониторинг работы пожарной сигнализации, отопления, вентиляции.

9. Щит бесперебойной подачи питания (ЩБП)

ЩБП обеспечивает стабильную работу систем, относящихся к 1 категории групп электроснабжения: медицинских приборов, сигнализаций, вычислительных устройств.

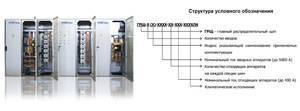

Параметры классификации

Схемы главных распределительных щитков различаются, что определяется числом входящих — выходящих линий. В большинстве агрегатов предусмотрено по два входа-выхода, это означает возможность подключения к двум трансформаторам. Для удобства выбора производитель наносит на оборудование соответствующую маркировку, которая включает:

• сведения о самом производителе;
• тип устройства;
• степень защиты;
• значение номинального тока;
• вес и габариты;
• описание техусловий;
• дату производства;
• другую важную информацию.

Все ГРЩ в электрике — это устройства, которые делятся на типы в зависимости от разных параметров. Например, по способу установки различают щитки напольного, накладного и встраиваемого типа. Для монтажа накладных потребуется стена либо другая опора, вся конструкция располагается снаружи. В отличие от них, для встраиваемых щитков заранее проделывается углубление, весь корпус утапливается в стену, на поверхности остается крышка. Устройства напольные размещаются либо на подставке, либо непосредственно на полу.

Электромонтажные изделия

• Трубы
• Лотки
• Электромонтажные короба
• Шина нулевая
• Соединители, сжимы ответвительные, наконечники
• Стяжки(хомуты)
• Термоусаживаемые трубки

Коробки

• Установочные коробки в сплошные стены
• Установочные коробки в полые стены
• Распаячные (разветвительные) коробки в сплошные стены
• Распаячные (разветвительные) коробки в полые стены
• Коробки с кабельными вводами открытой установки
• Коробки для монолитного строительства
• Коробки для открытой установки с клеммной колодкой, нулевой шиной
• Особенности монтажа

Электроустановочные устройства

• Выключатели и розетки
• Требования к монтажу электроустановочных устройств
• Требования к электрооборудованию ванных и душевых

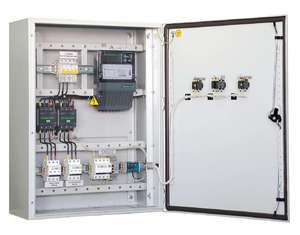

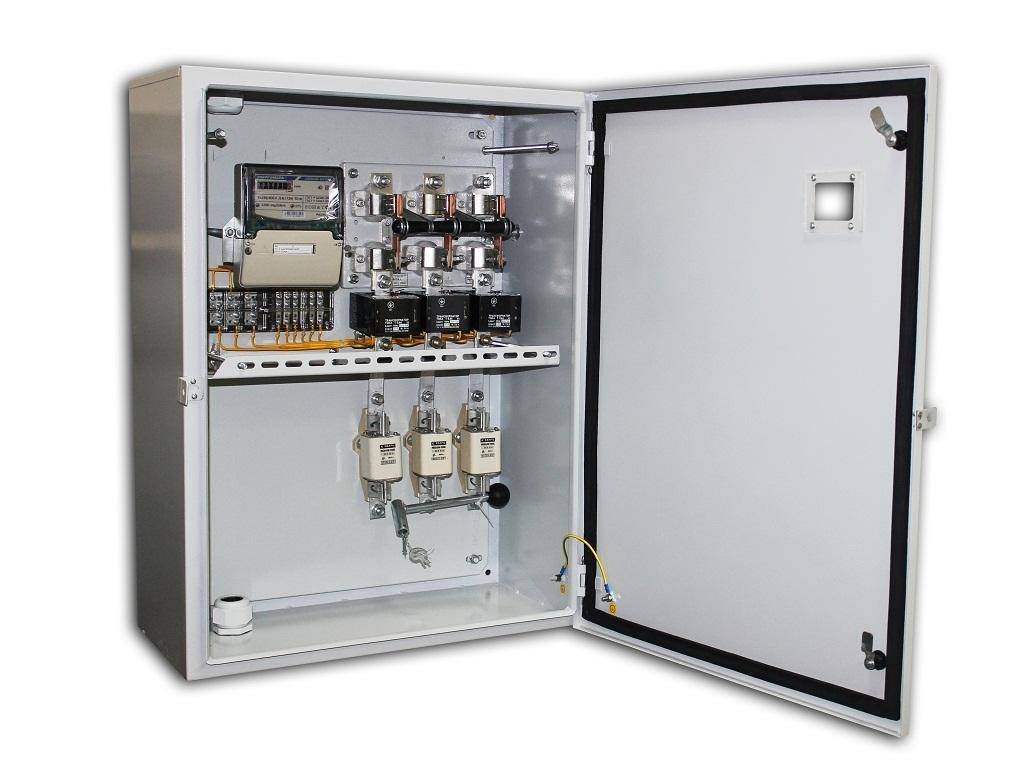

Сфера применения и конструкция силовых щитов

Монтаж силового щита необходим на любых объектах: в частных домах, на крупных промышленных производствах, в офисных и торговых помещениях, многоквартирных домах и пр. Комплектация щитка предполагает наличие основного автоматического выключателя (или рубильника в ВУ). С помощью него при необходимости можно полностью обесточить дом. Еще в комплекте присутствуют счетчик и предохранители.

Внешне силовой щит – это металлический шкаф с дверцей. Внутри него и располагается перечисленное оборудование. В список общего внутреннего содержимого щитка входят:

• вводный автоматический выключатель;
• клеммы, шины и другие коммутационные элементы;
• счетчик электроэнергии;
• одно или несколько УЗО;
• автоматические выключатели, предохранители и другие элементы управления или защиты;

Для установки распределительных щитков рекомендуется выбирать место у входа. Оно должно быть сухим, рядом не могут располагаться отопительные приборы. Коммутацию оборудования щита производят на металлические DIN-рейки. Их крепление должно обеспечивать возможность свободного расположения между и под устройствами коммутационных проводов.

Щит силовой изготавливают из разных материалов:

• Пластика. Чаще всего это небольшие распределительные щитки, устанавливаемые внутри помещений. Весь корпус пластиковый, а крышка часто выполняется прозрачной для упрощения контроля состояния содержимого.
• Металла. Щитки выполняют полностью металлическими или со вставками из прозрачного пластика или стекла. Вставки размещают на лицевой панели, чтобы иметь возможность контролировать режим работы внутренних элементов.

Требования по сборке

Перед началом сборки необходимо составить схему устройства со всем оборудованием. В соответствии с этим чертежом будет легче выбрать модель щита и скомплектовать его. Существуют уже готовые стандартные схемы обеспечения электроснабжением типовых квартир. На них обычно отмечена вся модульная автоматика: выключатели, устройство защитного отключения, контакторы и т. д. Также на них обозначены все сечения и мощности кабельных линий.

После этого по определенным параметрам выбирают марку щита. Здесь учитывают степень защиты, материал корпуса и вид дверки, способ крепежа, количество модулей и их размеры. При выборе количества модулей всегда следует оставлять некоторый запас. Лучше будет, если останется пустое пространство, чем не хватит места для их установки.

После установки автоматических выключателей их подсоединяют проводами. Для облегчения сборки можно воспользоваться специальными разноцветными наконечниками. Все наконечники обжимаются специальными пресс-клещами для прочности соединения.

Если автоматов много, то можно воспользоваться гребенками, которые выпускают специально для их соединения. После сборки щит обязательно следует проверить, подав на него напряжение. При этом он не должен нагреваться и издавать лишних шумов во время работы.
