Классификация
О том, какие бывают схемы, их классификацию, термины и определения устанавливает ГОСТ 2. 701 — 84, согласно действующему стандарту конструктивные изображения электроцепи в зависимости от области применения разделяются на виды и типы.
Основные виды электрических схем по ГОСТ бывают:
- электрическими;
- газовыми;
- гидравлическими;
- энергетическими;
- деления;
- пневматическими;
- кинематическими;
- комбинированными;
- вакуумными;
- оптическими.
Типы электрических схем составляют следующие группы:
Изображения группы 1 (объединенные Э0, структурные Э1, функциональные Э2) дают общие сведения об электрических составляющих объекта, принципе работы и взаимосвязях. Разработка документов проводится на этапе проектирования. Полученные чертежи служат основой для создания иллюстраций дополнительных групп.
- Технические изображения группы 2 (принципиальные Э3) определяют полный состав и детальное изучение принципа работы объекта. Служат для наладки, регулировки, контроля, эксплуатации и ремонта деталей.
- Классификация схем группы 3 (монтажные чертежи Э4, подключения Э5, общие изображения Э6) информирует об электрических соединениях структурных элементов объекта или конструкции в целом. Прокладка и крепление, наладка проводников на объекте выполняются с использованием схем третьей группы. Контроль, эксплуатация объектов определяется документами общего назначения.

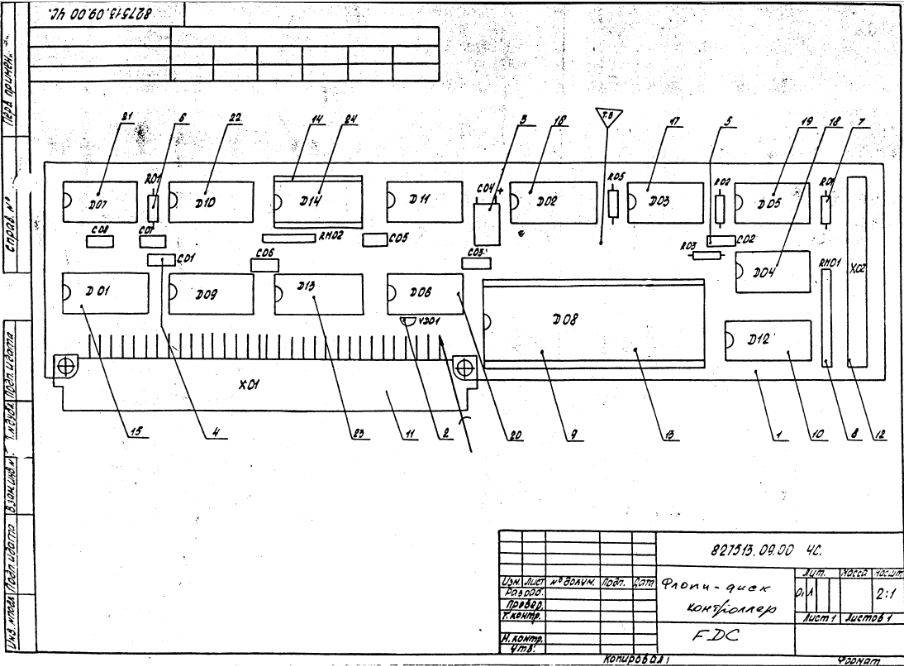

- Иллюстрации группы 4 (Э7) помогают узнать относительное расположение объекта, его конструктивных элементов. Группу составляют чертежи электрического оборудования, энергообеспечения и связи, пользуются документами при изготовлении другой конструкторской документации, подготовке и эксплуатации объектов.
Важно! Правила изготовления электросхем для различных объектов регламентирует ГОСТ 2.702-75, условные обозначения сообщает ГОСТ 2.710-81
5.6 Текстовая информация
5.6.1 На схемах
допускается помещать различные технические данные, характер которых определяется
назначением схемы. Такие сведения указывают либо около УГО (по возможности
справа или сверху), либо на свободном поле схемы. Около УГО элементов и
устройств помещают, например, номинальные значения их параметров, а на
свободном поле схемы — диаграммы, таблицы, текстовые указания (диаграммы
последовательности временных процессов, циклограммы, таблицы замыкания контактов
коммутирующих устройств, указания о специфических требованиях к монтажу и
т.п.).
5.6.2 Текстовые
данные приводят на схеме в тех случаях, когда содержащиеся в них сведения
нецелесообразно или невозможно выразить графически или в виде УГО.
Содержание текста должно быть
кратким и точным. В надписях на схемах не должны применяться сокращения слов,
за исключением общепринятых или установленных в стандартах.
Текстовые данные в зависимости от их содержания и
назначения могут быть расположены:
— рядом с УГО;
— внутри УГО;
— над линиями
взаимосвязи;
— в разрыве линий
взаимосвязи;
— рядом с концами
линий взаимосвязи;
— на свободном поле
схемы.
5.6.3 Текстовые
данные, относящиеся к линиям, ориентируют параллельно горизонтальным участкам
соответствующих линий.
При большой плотности схемы
допускается вертикальная ориентация данных.
5.6.4 На схеме около
УГО элементов, требующих пояснения в условиях эксплуатации (например, переключатели,
потенциометры, регуляторы и т.п.), помещают соответствующие надписи, знаки или графические
обозначения.
Надписи, знаки или УГО,
предназначенные для нанесения на изделие, на схеме заключают в кавычки.
Если на изделие должна быть
нанесена надпись в кавычках, то на поле схемы приводят соответствующие
указания.
5.6.5 Над основной
надписью допускается помещать необходимые технические указания, напри мер
требования о недопустимости совместной прокладки некоторых проводов, жгутов,
кабелей, трубопроводов, минимально допустимые размеры между проводами, жгутами,
жгутами и кабелями, трубопроводами, данные о специфичности прокладки и защиты
проводов, жгутов, кабелей и трубопроводов и т.п.
При выполнении схемы на
нескольких листах технические указания, являющиеся общими для всей схемы
следует располагать на свободном поле (по возможности над основной надписью)
первого листа схемы, а технические указания, относящиеся к отдельным элементам,
располагают или в непосредственной близости от изображения элемента, или на
свободном поле того листа, где они являются наиболее необходимыми для удобства
чтения схемы.
Отличия между чертежом и схемой
Отсутствие сведений о геометрических свойствах предметов, полноты и метрической определенности, позволяющей воспроизвести деталь — основные признаки того, чем отличаются чертежи от схем. Электросхемы в зависимости от назначения, не полностью отражают геометрические характеристики изделий или вообще не отображают формы и размеры предметов. В электротехнике, радиоэлектронике и связи электросхемы обычно иллюстрируют принцип действия устройства.
Существуют различные типы электрических схем, профессиональные электрики или любители должны понимать назначение и отличия чертежей, различать шифры и читать информацию на изображениях.
{SOURCE}
Буквенное обозначение радиоэлементов в схеме
Давайте еще раз рассмотрим нашу схему.
Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.
Итак, давайте первым делом разберемся с надписями. R – это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер “2”. В схеме их целых 7 штук. Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…
Как же обозначаются остальные радиоэлементы?
Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды – это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:
А – это различные устройства (например, усилители)
В – преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.
С – конденсаторы
D – схемы интегральные и различные модули
E – разные элементы, которые не попадают ни в одну группу
F – разрядники, предохранители, защитные устройства
G – генераторы, источники питания, кварцевые генераторы
H – устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации
K – реле и пускатели
L – катушки индуктивности и дроссели
M – двигатели
Р – приборы и измерительное оборудование
Q – выключатели и разъединители в силовых цепях. То есть в цепях, где “гуляет” большое напряжение и большая сила тока
R – резисторы
S – коммутационные устройства в цепях управления, сигнализации и в цепях измерения
T – трансформаторы и автотрансформаторы
U – преобразователи электрических величин в электрические, устройства связи
V – полупроводниковые приборы
W – линии и элементы сверхвысокой частоты, антенны
X – контактные соединения
Y – механические устройства с электромагнитным приводом
Z – оконечные устройства, фильтры, ограничители
Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:
BD – детектор ионизирующих излучений
BE – сельсин-приемник
BL – фотоэлемент
BQ – пьезоэлемент
BR – датчик частоты вращения
BS – звукосниматель
BV – датчик скорости
BA – громкоговоритель
BB – магнитострикционный элемент
BK – тепловой датчик
BM – микрофон
BP – датчик давления
BC – сельсин датчик
DA – схема интегральная аналоговая
DD – схема интегральная цифровая, логический элемент
DS – устройство хранения информации
DT – устройство задержки
EL – лампа осветительная
EK – нагревательный элемент
FA – элемент защиты по току мгновенного действия
FP – элемент защиты по току инерционнго действия
FU – плавкий предохранитель
FV – элемент защиты по напряжению
GB – батарея
HG – символьный индикатор
HL – прибор световой сигнализации
HA – прибор звуковой сигнализации
KV – реле напряжения
KA – реле токовое
KK – реле электротепловое
KM – магнитный пускатель
KT – реле времени
PC – счетчик импульсов
PF – частотомер
PI – счетчик активной энергии
PR – омметр
PS – регистрирующий прибор
PV – вольтметр
PW – ваттметр
PA – амперметр
PK – счетчик реактивной энергии
PT – часы
QF – выключатель автоматический
QS – разъединитель
RK – терморезистор
RP – потенциометр
RS – шунт измерительный
RU – варистор
SA – выключатель или переключатель
SB – выключатель кнопочный
SF – выключатель автоматический
SK – выключатели, срабатывающие от температуры
SL – выключатели, срабатывающие от уровня
SP – выключатели, срабатывающие от давления
SQ – выключатели, срабатывающие от положения
SR – выключатели, срабатывающие от частоты вращения
TV – трансформатор напряжения
TA – трансформатор тока
UB – модулятор
UI – дискриминатор
UR – демодулятор
UZ – преобразователь частотный, инвертор, генератор частоты, выпрямитель
VD – диод, стабилитрон
VL – прибор электровакуумный
VS – тиристор
VT – транзистор
WA – антенна
WT – фазовращатель
WU – аттенюатор
XA – токосъемник, скользящий контакт
XP – штырь
XS – гнездо
XT – разборное соединение
XW – высокочастотный соединитель
YA – электромагнит
YB – тормоз с электромагнитным приводом
YC – муфта с электромагнитным приводом
YH – электромагнитная плита
ZQ – кварцевый фильтр

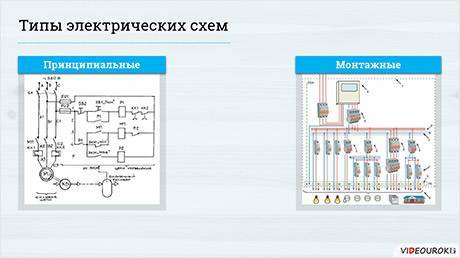

Виды электрических схем
Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область.
Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению. В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы. однолинейные. полнолинейные и развернутые. Каждая из них имеет свои специфические особенности.
К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию. Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования. Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.
Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта. Они обеспечивают выполнение функций автоматики, управления, защиты, диспетчерской службы. Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Знание этих свойств поможет научиться читат ь электрические схемы.
Полнолинейные схемы используются в трехфазных цепях. Они отображают электрооборудование, подключенное ко всем трем фазам. На однолинейных схемах показывается оборудование, размещенное лишь на одной средней фазе. Данное отличие обязательно указывается на схеме.
На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования. Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети. К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план.
В процессе монтажа и наладки широкое распространение получили развернутые схемы с вторичными цепями. На них выделяются дополнительные функциональные подгруппы цепей, связанных с включением и выключением, индивидуальной защитой какого-либо участка и другие.
Назначение каждой электросхемы
Линии взаимосвязи следует выполнять толщиной от 0,2 до 1,0 мм. Требования к схемам соединений монтажным На схемах соединений изображают все устройства и элементы изделия, их входные и выходные элементы и соединения между ними. Принципиальная схема Такой тип используется в распределительных сетях. Релейная часть выглядит несколько сложнее, но если рассматривать её по частям и так же, двигаясь последовательно, шаг за шагом, то нетрудно понять логику её работы.
Основание подвижной части отмечается специальной незаштрихованной точкой. В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная или полная.
Монтажные схемы Выше была рассмотрена принципиальная схема.
Начинают сборку от фазы.
Назначение электрических схем

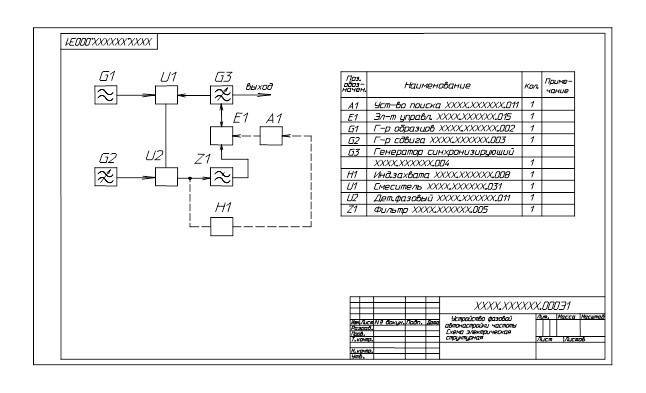

Структурная схема
Ее можно назвать самой простой и понятной для восприятия. С помощью нее можно узнать, какие электроустановка работает и из каких основных компонентов она состоит. Вот так она выглядит на фото, как вы понимаете, работать с ней всегда просто и удобно. Да и во время ремонта она всегда будет выступать лучшим помощником для вас, ведь в любой момент можно все прочитать, даже если эта схема была составлена несколько десятков лет назад.
Функциональная
Такая схема по своему назначению практически ничем не отличается от представленной выше. Есть только одно существенное различие – в этой схеме более подробно описываются все составляющие любой цепи. Посмотрите, как выглядит схема функциональная на чертеже.

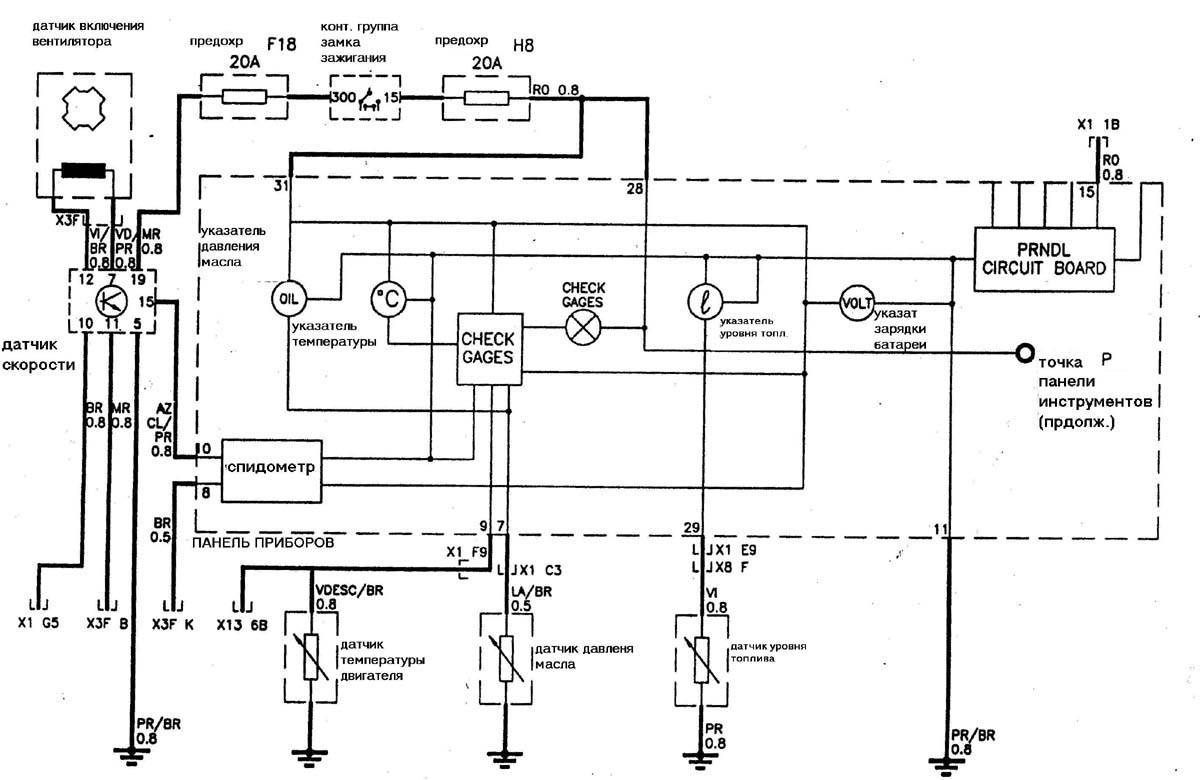

Принципиальная
Чаще всего принципиальная электрическая схема применяется в сложных распределительных сетях. Только она способна дать самое полное объяснение тому, как работает то, или иное электрооборудование. Она делится на два вида:
- Однолинейная.
- Полная.
Однолинейная дает понятие о том, как работают первичные или так называемые силовые сети, чертеж у нее довольно простой.
Полная принципиальная схема делится еще на два вида: развернутая и элементарная. В зависимости от сложности электромонтажных работ и делают определенные пояснения. Чтобы вы поняли всю сложность такой схемы, просто посмотрите на ее пример.

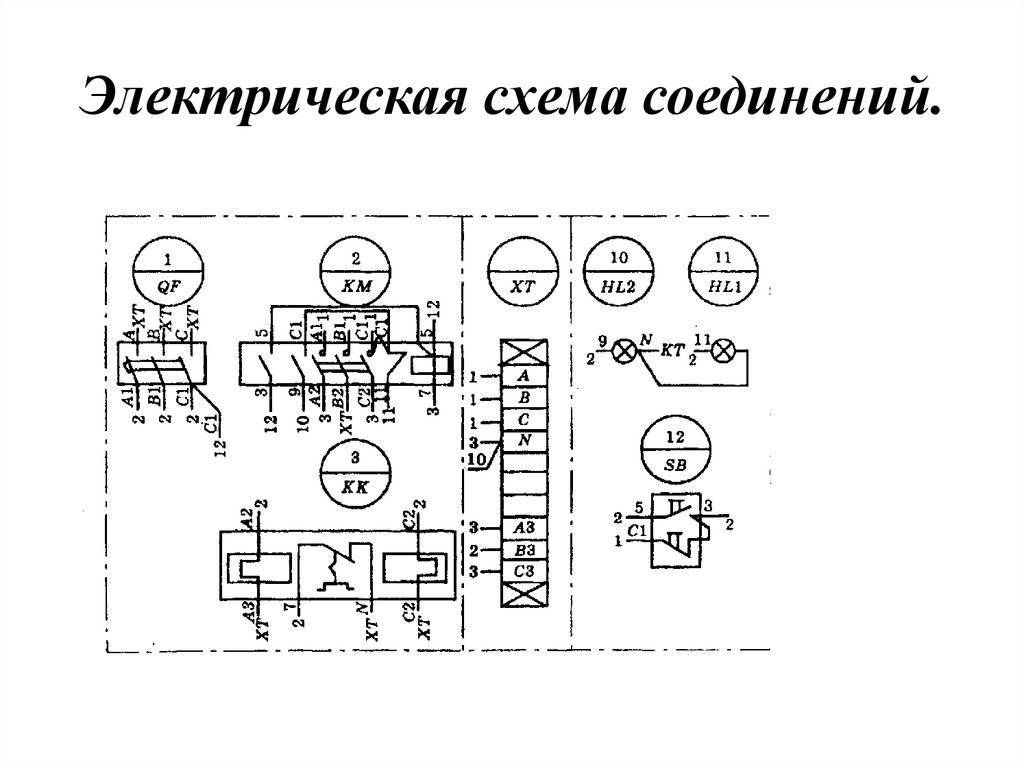

Монтажная схема
Ее можно обозначить, как самую популярную, только она может рассказать о том, как нужно делать проводку в доме и где находятся провода. На таком типе схемы обозначают точное расположение элементов цепи, основные способы их соединения и цветовую маркировку. Следующим образом она выглядит.
Предназначение у такой схемы одно – помочь человеку сделать ремонт в своем доме и указать место, где будут или уже проходят все провода.
Объеденная
Данная схема включает в себя сразу несколько типов (документов). Она используется только в крайних ситуациях, когда по-другому невозможно обозначить все важные особенности цепи. Как правило, она используется только на больших предприятиях профессиональными электриками. Так что, сильно в ее суть можете не вникать.
Вот мы с вами и рассмотрели основные типы и виды электрических схем, которые существуют на данный момент. Как вы понимаете, при составлении каждой схемы нужно читать дополнительную информацию, напомним, это только классификация, каждая из них наделена еще своими основными особенностями.
Похожая статья по теме: Защита кабелей и проводов от грызунов, кошек и собак.
5.1 Комплект (номенклатура) схем
5.1.1 Номенклатура схем на
изделие должна определяться в зависимости от особенностей изделия (установки).
Количество типов схем на изделие
(установку) должно быть минимальным, но в совокупности они должны содержать
сведения в объеме, достаточном для проектирования, изготовления, эксплуатации и
ремонта изделия (установки).
5.1.2 Между схемами
одного комплекта конструкторских документов на изделие (установку) должна быть
установлена однозначная связь, которая обеспечила бы возможность быстрого
отыскания одних и тех же элементов (устройств, функциональных групп),
взаимосвязей или соединений на всех схемах данного комплекта.
Как читать электрические схемы
- Виды электрических схем
- Элементы электрической цепи и их условные обозначения
- Как правильно читат ь электрические схемы
- Видео
Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. Наиболее ярким примером служат бытовые приборы. Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки. Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями. Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения.
В связи с этим очень часто возникает вопрос, как научится читат ь электрические схемы, где все составляющие отображаются в виде условных графических обозначений. Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом. Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.
5.2 Форматы
5.2.1 Форматы листов схем
выбирают в соответствии с требованиями, установленными в ГОСТ 2.301 и ГОСТ
2.004, при этом основные форматы являются предпочтительными. При выборе
форматов следует учитывать:
— объем и сложность
проектируемого изделия (установки);
— необходимую степень
детализации данных, обусловленную назначением схемы;
— условия хранения и
обращения схем;
— особенности и
возможности техники выполнения, репродуцирования и (или) микрофильмирования
схем;
— возможность
обработки схем средствами вычислительной техники.
Выбранный формат должен
обеспечивать компактное выполнение схемы, не нарушая ее наглядности и удобства
пользования ею.
Как соединяются радиоэлементы в схеме
Итак, вроде бы определились с задачей этой схемы. Прямые линии – это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача – соединять радиоэлементы.
Точка, где соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:
Если пристально вглядеться в схему, то можно заметить пересечение двух проводников
Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:
Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.
Если бы между ними было соединение, то мы бы увидели вот такую картину:
Общая классификация
Для начала следует разобраться, что подразумевают под типами, а что под видами документов. Итак, согласно ГОСТ 2.701-84, существуют следующие виды схем (в скобках краткое обозначение):
- Электрические (Э).
- Гидравлические (Г).
- Пневматические (П).
- Газовые (Х).
- Кинематические (К).
- Вакуумные (В).
- Оптические (Л).
- Энергетические (Р).
- Деления (Е).
- Комбинированные (С).
Что, касается типов, основными считаются:
- Структурные (1).
- Функциональные (2).
- Принципиальные (полные) (3).
- Соединений (монтажные) (4).
- Подключения (5).
- Общие (6).
- Расположение (7).
- Объединенные (8).
Исходя из указанных обозначений, можно по наименованию электросхемы понять ее вид и тип. Как пример, документ с названием Э3 является принципиальной электрической схемой. С виду она выглядит так:
Далее мы подробно рассмотрим, назначение и состав каждой из перечисленных типов электросхем. Рекомендуем перед этим ознакомиться со стандартными условными обозначениями на схемах, чтобы было еще проще понять, что собой представляет каждый вариант чертежа.
