Что учесть при коммутации проводов в электрическом щитке?

Известно, что коммутация проводников электрической сети — это достаточно важный этап, от которого зависит правильная ее функциональность

Важно учесть, что все работы должны быть выполнены в строгой последовательности — не иначе. Все жилы надежно крепятся в фиксирующихся точках, остатки удаляются вместе с лишней изоляцией

Если в вашей проводке используются довольно мягкие медные жилы, рекомендуется использовать токопроводящие наконечники. Все зафиксированные проводники и элементы должны быть протестированы. Обязательно соблюдайте аккуратность: все провода спрячьте за рейку и закрепите пучками при помощи специальных хомутов.

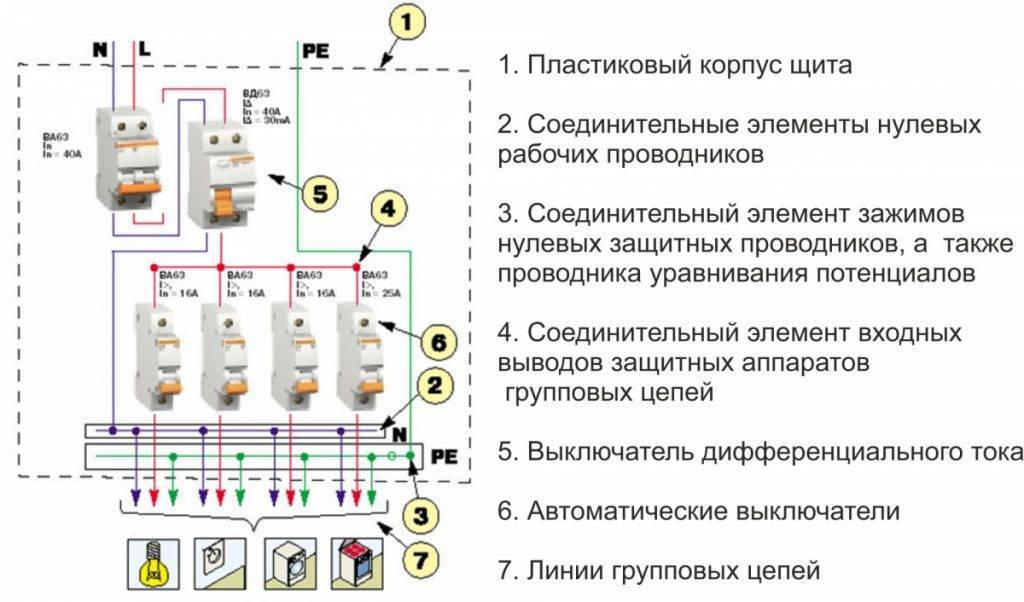

Оборудование электрического щитка — предназначение составных элементов

Электрический щиток представляет собой корпус, в котором монтируются, как правило, следующие электрические приборы:

• счетчик электрической энергии;
• основной выключатель сети;
• устройство защитного отключения (УЗО);
• автоматы выключения линий потребителей;
• распределительная шина;
• нулевая шина;
• шина заземления.

Корпус щитка представляет собой металлический или пластмассовый ящик с крышкой, который устанавливается на стене и в котором размещаются все перечисленные электроприборы.

Счетчик электроэнергии предназначен для определения количества потребляемой электроэнергии. Он может быть установлен работниками энергосетевой компании или самостоятельно. В последнем случае он должен быть опломбирован энергокомпанией.

Основной выключатель сети предназначен для полного отключения питания щитка. Обычно этот выключатель бывает двухполюсный и отключает оба провода, подводящих электроэнергию. И фазовый, и нулевой. Его мощность должна соответствовать суммарной мощности всех включенных в квартире или доме потребителей электроэнергии. Наиболее часто в качестве входных выключателей используются автоматы с номинальным током в 32 А.

Устройство защитного отключения представляет собой устройство, которое с помощью дифференциального трансформатора производит оценку баланса между входящим и выходящим токами. В случае нарушения баланса токов, а это может случиться при попадании под напряжение человека или неконтролируемых утечках тока, УЗО отключает сеть. Срабатывание УЗО обычно рассчитывается на ток утечки, который считается безопасным для человека и составляет 30 -100 мА.

Автоматы выключения отдельных линий предназначены для защиты и отключения группы потребителей или отдельных мощных устройств. Например, водонагревателя или стиральной машины. Как правило, они рассчитаны на ток в 16 А. Эти автоматы – однополюсные.

Распределительная шина представляет собой медную полоску, с помощью которой соединяются входные контакты автоматов включения линий.

Нулевая шина представляет собой колодку с клеммами, к которой подключаются все нулевые провода, идущие от потребителей.

Шина заземления предназначена для подключения проводов заземления.

Подключение

В первую очередь необходимо подключить вводной автоматический предохранитель. Если он однополюсный – подвести фазу. Если двухполюсный – подвести и фазу, и ноль.

Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу.

• Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
• Отходящие электропровода подключить к автоматам.

Ноль (N) всегда идет на автоматы и УЗО с нулевой шины. Фаза (L) – с вводного кабеля через перемычки или «гребенку».

Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета. Чаще всего бывает:

• Ноль N – синий
• Фаза L – красный
• Заземление PE – желтый cзеленым пунктир

Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.

• Подключить электросчетчик в соответствии с приложенной к нему схемой.
• Подать напряжение на щиток
• При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
• Маркировать каждый автомат в соответствии с коммутационной схемой
• В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.

ВАЖНО! Не забудьте после проверки нагрузки на отходящих линиях отключить вводной автоматический предохранитель для безопасного завершения работ. Установка электрического щита в домовладении – дело несложное

Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах

Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.

Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ. В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.

При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов при различных типах нагрузок.

Скрупулезность и следование нормам – залог пожарной безопасности вашего жилища, а значит, и вашего комфорта и спокойствия.

В заключение предлагаем вам посмотреть видео, как своими руками осуществить монтаж и сборку уличного электрощита для дачи:

Требования к распределительным щиткам

Одной из основных целей установки распределительного щита в квартире является повышение уровня электробезопасности, поэтому нужно очень серьезно подойти к требованиям по его установке.

Электрический щит должен отвечать всем правилам ГОСТ 51778-2001 и ПУЭ

К щитку должна прилагаться техническая документация, в которой описывается установленное оборудование, а именно количество приборов и их номинальный ток.
Щиток должен иметь знак электрической безопасности с указанным напряжением.

Материалы, из которых изготовлен щиток, должны быть негорючими. Покрытие щита не должно пропускать электрический ток. Как правило, это термостойкий пластик, либо металл с полимерным покрытием.

Провода должны иметь маркировку, например с помощью бирок с обозначением подключенных приборов.
Заземляющие и нулевые клеммные колодки должны иметь не больше одного провода на каждой клемме. При выборе колодок нужно рассчитывать на то, чтобы при подключении оставались свободные клеммы

Шины должны быть промаркированы по правилам ПУЭ.

Электрощиток должен быть заземлен, это относится как корпусу, так и к его дверцам.
Дверцы электрощитка должны предусматривать элементы для опломбирования.
Следует обратить внимание на наличие технического паспорта с указанием сертификационных данных и характеристик.
Для соединения автоматов между собой нужно использовать специальные шинопроводники «гребенка».

Следуя правилам, описанным в ПУЭ и ГОСТ, можно установить электрощит самостоятельно, для этого нужно разработать схему подключения.

Монтаж и установка своими руками

Сначала необходимо выбрать электрощиток. Для этого нужно определиться с типом щитка. Скрытые щитки рекомендуется устанавливать при скрытой проводке, при открытой проводке лучше установить навесной щиток.

Если в квартире нет специальной ниши для установки встроенного щитка, то ее придется сделать самостоятельно, что создает дополнительные трудности, зато такой щит будет хорошо замаскирован. Навесной распределительный щиток установить в квартире гораздо проще, все что для этого нужно – закрепить его несколькими саморезами, однако он не всегда хорошо смотрится в интерьере.

Следующий этап зависит от того, на сколько групп были разбиты все потребители электроэнергии на этапе разработки схемы щитка. От количества зон зависит количество применяемых автоматов, а также размер корпуса, куда они будут установлены.

Корпус следует выбирать с запасом по количеству устанавливаемых автоматов, это позволит сэкономить, если придется модернизировать систему электроснабжения. Перед монтажом щита необходимо выбрать его местоположение в квартире.

Щит должен находиться в легкодоступном месте на высоте 1.5-1.7 метров от уровня пола, таким образом, чтобы он не был загорожен мебелью или дверьми. Место для размещения щитка выбирается один раз, поэтому стоит ответственно подойти к его выбору.

Следует также учитывать, как будут размещены остальные предметы мебели и интерьера. Если устанавливается распредщит скрытого типа, то необходимо выбрать место, где может быть устроена ниша для него.

Следующие действия необходимо проводить только при отключенном энергоснабжении. Отключив электричество, следует завести кабель внутрь корпуса через кабельные вводы, предварительно убрав заглушки.

На этом установка электрощитка окончена, дальнейшая задача – установка и подключение автоматов.

Предлагаем вам посмотреть видео — рекомендации по монтажу встраиваемого шкафа для электрощитка и как правильно собрать электрощит в квартире своими руками от специалиста широкого профиля:

Монтаж электрощитка не является чем-то сложным, его вполне можно осуществить самостоятельно. Нужно только разбираться в его устройстве, соблюдать все требования ГОСТ и ПУЭ, а также правила электробезопасности. А после установки, проверить правильно ли работают все элементы.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нолевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный. он должен одновременно отключать оба провода, чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией. Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

• Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
• Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

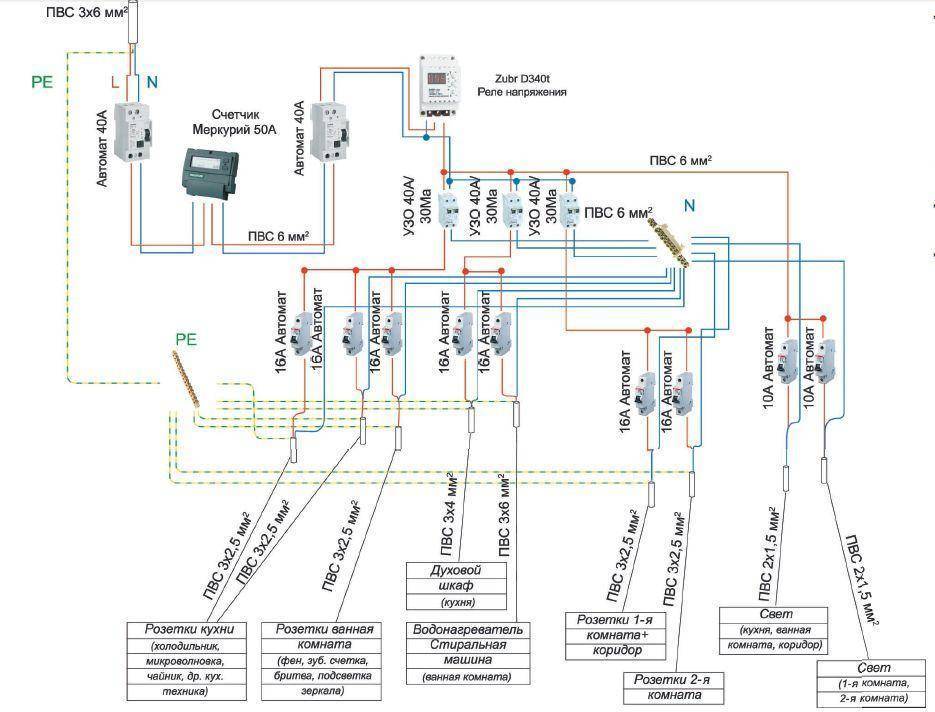

Схема электрощита квартиры с реле напряжения

Здравствуйте!В разделе «Наглядные схемы электропроводки» очередная схема. Это квартирный электрощит с реле напряжения. Схема сделана очень подробно. С обозначением номиналов всех автоматов защиты и сечений электрических кабелей.

Электропитание квартиры организовано с разбиением на отдельные группы (силовые цепи) для разнотипных энеогопотребителей квартиры.

Примечание: Эта наглядная схема вполне подойдет для организации электропитания небольшого частного дома.

Я в этой схеме не вижу явных ошибок ни в сечении кабелей, ни в номиналах защитных устройств (автоматов защиты и устройство защитного отключения). Есть только одно примечание:

Марка кабеля для электропроводки выбрана ПВС. Это круглый, гибкий кабель с двойной изоляцией и многопроволочными токопроводящими жилами. При применении кабеля этой марки придется лудить подключаемые концы кабеля. Это не всегда удобно или даже невозможно. Разумно заменить кабель ПВС на электрический кабель марок ВВГ или NYM(НЮМ).

А в остальном все разумно.

И еще одно о реле напряжения

Реле напряжения это реле контроля напряжения в сети. Работает реле по принципу контролируемого отсекателя. Пользователь задает рабочее напряжение сети. При выходе напряжения за установленные границы реле отключает электропитание. При восстановлении напряжения реле замыкается и напряжение восстанавливается.

Elesant.ru

Другие Электропроекты и Электросхемы:

• мая 2012

  Схема электропроводки в квартире

• июня 2012

  • Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg

  • Электропроект большой квартиры,№1.Посмотреть и скачать

• октября 2012

  • Условные обозначения на схемах, обозначение розеток, выключателей, оборудования

  • Схемы освещения 3-х этажей трехэтажного частного дома

  • Схема электропроводки этажа частного дома

  • Схема электропроводки стандартной двухкомнатной квартиры

  • Схема электропроводки однокомнатной квартиры

  • Схема электропроводки круглой квартиры

  • Схема размещения электрического оборудования в интерьере большой квартиры

  • Схема освещения этажа частного дома

  • Схема освещения 3-х комнатной квартиры с кухней

  • Общая схема электропроводки четырех комнатной квартиры с кухней

  • Новые схемы электропроводки

  • Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C

• ноября 2012

  • Схема квартирного электрощита с электропитанием 380 Вольт и защитным проводником

  • Наглядная трехфазная схема вводно–распределительного щита частного дома

  • Наглядная схема электрощита квартиры с реле напряжения

  • Наглядная схема электропроводки стандартной квартиры

  • Наглядная схема электропитания квартиры с заземлением

  • Наглядная схема распределительного электрощита частного дома с ошибками зануления

  • Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления

  • Наглядная схема принципа работы устройства УЗО в системе TN-S

Как правильно нарисовать схему?

Схема – неотъемлемая составляющая процесса установки электрощитка.

В первую очередь схема понадобится при неисправности или изменении системы электроснабжения в квартире, ведь схема поможет без труда определить принадлежность каждого элемента к определенной группе.

Схема может быть нарисована от руки или в специализированной программе.

Примерно схема должна выглядеть так.

Процесс создания схемы состоит из нескольких этапов. Изначально — определяется тип электросети в доме или квартире. Затем все элементы энергопотребления разбиваются на группы.

Эти данные и будут основой схемы.

Для определения типа электросети и заземления в квартире или доме нужно заглянуть в сам электрощиток или узнать в ЖЭКе.

В доме устанавливается три вида систем: ТN-С, ТN-S, ТN-С-S.

ТN-С, созданная по старым нормативам, состоит из алюминиевых или медных проводов с двумя жилами, а до распределительного щитка подводится трехфазный одножильный провод, совмещающий ноль и заземление.

Системы ТN-S и ТN-С-S устанавливаются в новых домах.

Видео:

Представлены они медным кабелем с тремя жилами, а до распределительного электрощитка подводится кабель, имеющий три фазы, ноль и заземление.

На следующем этапе создания схемы — все элементы энергопотребления разбиваются на группы.

Данный метод обладает положительными качествами – экономия использования материалов и удобство проведения монтажных работ своими руками даже в деревянном доме.

Группировка производится несколькими способами.

Для каждой группы необходимо использование автомата с определенными техническими характеристиками.

После определения типа электросети и заземления, а также разделения на группы, создается сама схема.

Необходимо знать условные знаки, которыми обозначаются все элементы в схеме, их незнание сильно затруднит создание.

В итоге получается так.

Когда схема готова, можно начинать установку электрощитка своими руками.

Проверка и подключение электрощитка

Смонтировав, таким образом, поэтапно весь распределительный щит, необходимо вновь, согласно составленной схеме, все перепроверить, протянув все соединительные контакты

Важно, чтобы все жилы кабелей в шкафу были аккуратно расположены — подобная сборка щитка облегчит ревизию и ремонт в дальнейшем

Необходимо помнить, что если речь идет о частном доме, питание к которому нужно подводить со столба, домашний мастер не имеет права этого делать. Эта работа выполняется только обслуживающей организацией, домашнему мастеру остается лишь сборка электрощитов и их расключение.

Итак, когда все перепроверено, заводится питающий кабель на вводной автомат. Напряжения при этом на нем быть не должно. Подключив последний провод, производится пробное подключение щитка к напряжению, т.е. непосредственно сама проверка.

Вся автоматика при первичной подаче питания должна быть включена, тогда при неправильном монтаже, т.е. коротком замыкании в электросети квартиры, сразу будет понятно, по какой линии допущена ошибка. Розетки при этом должны быть разгружены, т.е. никаких приборов в них включено быть не должно.

При условии, что вся автоматика осталась во включенном состоянии, проверяются поочередно все устройства защитного отключения. Для этого, именно без нагрузки на них в квартире, нажимается кнопка «Тест». Т.к. подобное действие создает видимость утечки в сети, УЗО должны отключаться.

Если после произведенной проверки все в порядке, можно вызывать сотрудника контролирующей электроснабжение организации для проверки и опломбирования прибора учета электроэнергии.

Более сложный электрошкаф с маркированными проводами

Монтаж трехфазного электрощитка

На входе стоит вводной автомат, а за ним устанавливаются трехфазный счетчик и дифавтомат, после чего питание равномерно распределяется по контурам нагрузки.

Трехфазное подключение имеет некоторые отличия. Если общая мощность составляет 15 кВт, то затем она делится на 3. На каждую фазу будет приходиться по 5 кВт. Автомат ставится 3-х или 4-полюсный. При превышении тока на одном из них выключается все.

Нагрузку стараются распределить равномерно, но это не всегда получается. Никто в текущий момент не может точно сказать, что включено в ту или иную розетку. Но распределение все же сделать необходимо. При этом следует оставлять запас по мощности.

Применение УЗО в многофазном варианте создает проблемы и целесообразно только в случае очень ограниченного бюджета. Здесь лучше сразу установить дифавтоматы, что делает систему дороже. Зато с последующими переключениями по изменению схемы не будет сложностей.

Монтаж трехфазного электрощитка своими руками требует специальных знаний и навыков. При изменении схем подключения и вводе новых контуров необходимо поддерживать равномерность нагрузки на каждой фазе. Грамотная установка предусматривает применение кросс-модуля, представляющего собой шины в изолированной закрытой коробке. К ним подключаются фазы и нулевой провод, а затем делаются необходимые разветвления. На один ввод можно подключить несколько выводов к потребителям. Устройство надежно крепится на планку и значительно экономит труд по электромонтажу. Сверху располагается прозрачная крышка для визуального контроля.

Что такое электрический щит и для чего он нужен?

Электрический щит — конструкция, состоящая из сложных модульных приборов, предназначенных для управления сетью электропитания. Из основных предназначений следует выделить:

• прием входящего напряжения от общей сети питания дома;
• анализ параметров входящей энергии и отключение внутренней сети при критических значениях;
• распределение потребителей на группы по зонам, мощности, предназначению;
• прямое подключение мощных потребителей, таких как варочные панели, бойлер, стиральные машины, кондиционер и т.д.;
• защита проводки и бытовой техники от короткого замыкания и других критических ситуаций;
• обеспечение полной безопасности при эксплуатации сети электропитания.

Как правило, они монтируются совместно со счетчиком электричества для большего удобства. В новом жилом фонде, где устройства учета находятся в коридоре, щиты устанавливают у входной двери.

Составление схемы электрощита

На следующем этапе можно переходить к составлению схемы. Наиболее оптимальным будет однолинейный вариант. Свое название такая схема получила из-за группового отображения проводов. На обычных схемах прорисовываются все провода, относящиеся к каждой линии. На однолинейной схеме количество проводников в группах изображается наклонно-поперечными черточками. В нижней части находится раскладка с линиями потребителей, с обозначением их мощности и кабелями, используемыми для монтажа.

Все устройства обозначаются специальными символами. Н1 является выключателем нагрузки или рубильником, с помощью которого размыкается электрическая цепь, находящаяся под нагрузкой. Вместо него допускается использование автоматического выключателя, однако он плохо переносит выключение под нагрузкой в силу своих технических характеристик. Н2, Н3, Н4… и т.д. соответствуют автоматическим выключателям, символы А1, F1, F2, F3 – устройствам защитного отключения.

Вверху слева отмечен щит всего этажа с вводным автоматом на 100 А, электросчетчиком и входным противопожарным УЗО, срабатывающим при высоких дифференциальных токах в пределах 100-150 мА, которые могут спровоцировать возгорание. Для этих целей обычно выбирается селективное УЗО, срабатывающее не мгновенно, а после других устройств, расположенных на линии ближе всего к аварийному месту. Если по каким-то причинам они не сработают, то в действие вступает селективное УЗО, отключающее весь объект.

Более наглядно такая схема выглядит как на рисунке. Здесь точно так же отображаются все приборы и оборудование, их соединение между собой. Возле каждого устройства имеется отметка с его номиналом.

Определение вместительности щитка

Монтируемое в щиток оборудование имеет унифицированные размеры. Элементы будут расположены на DIN-рейке, металлическом профиле с шириной 35 мм. За единицу измерения принято считать занимаемое место однополюсным автоматическим выключателем шириной 17,5 мм. Основной характеристикой электрощита будет количество мест. Как же определить требуемый размер? Для этого используют табличные значения:

• однополюсный автоматический выключатель – 1 модуль;
• однофазный двухполюсный выключатель – 2 модуля;
• трехполюсный выключатель – 3 модуля;
• реле напряжения – 3 модуля;

• трехфазное УЗО – 4 модуля;
• однофазное УЗО – 2 модуля;
• однофазный дифференцированный автомат – 2 модуля;
• клеммник – 1 модуль;
• розетка модульная – 3 модуля.
• модульный электросчетчик – 6-8 модулей;

Для ясности рассчитает необходимый объем для приведенной ниже схемы.

На схеме представлен простой однофазный щит со счетчиком электроэнергии. Ввод производится кабелем ВВГнг 3*6 кв.мм. Определим количество модулей:

• двухполюсный автомат на входе – 2 модуля;
• счетчик – 6 модулей;
• однополюсные автоматы 6 шт – 6 модулей;
• УЗО 2 шт. – 4 места;
• нулевая шина для УЗО 1, УЗО 2 – 2 модуля.

В общем сложности потребуется 20 модулей. Шины РЕ и нулевая не монтируются на DIN-рейку, а входят в комплект и расположены внизу и вверху. Но не стоит приобретать счеток с 20 местами. Следует прибавить запас на случай увеличения количества линий. Для приведенной схемы потребуется бокс на 24 или 36 мест.

Эксплуатация электрического щита

Эксплуатация правильно собранного щитка не составит никакого труда. Следует понимать, что придется периодически обслуживать устройство, проверяя работоспособность автоматов и подтягивая клеммы.

Если в доме есть маленькие дети, необходимо продумать замок и закрывать дверцу на ключ.

Для большего удобства следует создать маркировку и подписи для каждого из автоматов. Также рекомендуется использовать одинаковые цвета для одной группы, чтобы облегчить процесс поиска нужного выключателя. Это упрощает эксплуатацию щитка. Все жители квартиры должны без лишних вопросов понимать, как работает щиток.

Схема распределительного щита

Составляя подобный проект, необходимо учесть силовую нагрузку на вводной щит, которая будет присутствовать на той или иной линии. Так же учитывается количество групп, выходящих на квартирный щиток; необходимость отдельной защиты на тот или иной потребитель (обычно отдельные УЗО или дифавтоматы устанавливаются на стиральные машины, котлы, посудомоечные машины и т.п.).

Также необходимо решить, какая защитная автоматика будет установлена в электрический щиток в квартире, учитывая то, что каждое УЗО требует монтажа дополнительного автомата, в отличие от АВДТ, а потому и места будет занимать больше.

Также схема электрощита должна содержать номиналы автоматов. Не стоит забывать и о том, что непосредственно перед прибором учета расхода электроэнергии в однофазных сетях 220 В необходима установка основного вводного двухполюсного автомата. Ну а в сетях 380 В — четырехполюсного, номинал которого должен быть выше всех распределительных вместе.

Также необходимо учесть и дополнительные, резервные автоматы. Ведь в любое время какой-либо из распределительных может выйти из строя, и неизвестно, будет ли возможность быстро приобрести новый.

Приблизительная схема собираемого щита

Установка электрощитка в квартире требует наличия шин заземления и нуля. Причем нулевая шина обязательно должна быть изолирована от корпуса силового шкафа, в противном случае будет происходить постоянное отключение УЗО.

И еще одно. При той стабильности напряжения, которая присутствует в наших сетях, имеет смысл, для сложной техники, предусмотреть стабилизатор.

Проект электрощита

Схема сборки и подключения электрощита в квартире: Используя схему подключения, можно начинать монтаж электрощитка. Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты.

Далее переходим к разбивке всех точек подключения на несколько групп.

Один автомат обслуживает группу освещения, второй — розетки, ну и третий — стиральную машину.

На хозпостройки уходит ветка однофазной сети. Подобные УЗО устанавливают на целые группы потребителей.

См. также: Гофротруба для бани

Новые статьи на e-mail

Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Также схема понадобится при приеме работ электриком. Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Монтаж электрощитка в квартире Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки.

Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. ТN-С — старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю

Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом.

Схема сборки

Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.

Сборка электрощита производится в следующем порядке:

1. Установить DIN-рейки 35 мм для:
   • Нулевой шины – на изоляторах;
   • Шины заземления — непосредственно на корпус;
   • Пакетников;
   • Счетчика.
2. Подвести вводной кабель в верхний левый угол шкафа.
3. Установить там же вводной автомат.
4. Установить две шины для ноля и заземления.
5. Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую.

Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально.

Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.

Соединить автоматические предохранители перемычками. Убедитесь, что сечение перемычки соответствует сечению вводного провода. Более современный и надежный вариант – вместо перемычек установить «гребенку» (фазную шину).

Установить УЗО. Это устройство в обязательном порядке монтируется на группу сильноточных приборов и отдельно на группу остальных розеток. Для подсоединения УЗО фазу заводят с автоматического предохранителя, а ноль – с нулевой шины.
Заглушить оставшиеся неиспользуемые отверстия для проводов.

Образец схемы сборки электрощита в дачном доме представлен на этом фото:

Монтаж электрощита своими руками — что куда установить?

Перед тем, как собрать электрощиток своими руками, необходимо запомнить, что работа с цепями высокого напряжения представляет опасность для жизни. Поэтому необходимо обязательно выполнять правила, связанные с электробезопасностью.

Основным правилом сборки электрощитов является то, что работать можно только при отключенной электропроводке. Для того, чтобы убедиться в отсутствии напряжения на элементах электрощитка, можно воспользоваться индикаторной отверткой. И только в крайнем случае можно работать при наличии напряжения, но обязательно с использованием специальных диэлектрических перчаток.

1. Выбор и установка корпуса щитка.

При выборе корпуса электрощитка желательно выбирать пластмассовый корпус. Вид корпуса также зависит от типа электропроводки в доме. В случае открытой проводки производится навесной монтаж корпуса, когда он устанавливается прямо на стену на высоте около полутора метров. При наличии скрытой проводки необходимо в стене делать специальную нишу. К стене корпус крепится с помощью саморезов или шурупов с дюбелями. В любом случае схема монтажа электрощитка предусматривает обеспечение свободного доступа к нему.

Подключение электросчетчика.

По негласным правилам сетевых компаний, с целью предотвращения воровства электроэнергии, электросчетчик должен подключаться непосредственно к вводу сети. Его установка обычно осуществляется сетевой компанией. В случае необходимости схему подключения однофазного счетчика можно внедрить самостоятельно. В таком приборе имеются 4 клеммы:

• к клемме № 1 подключается входной фазовый провод, идущий от внешней сети;
• к клемме № 2 подключается фазовый провод, идущий в дом к потребителям электроэнергии;
• к клемме № 3 подключается входной нулевой провод, идущий от внешней сети;
• к клемме № 4 подключается нулевой провод, идущий в дом к потребителям электроэнергии.

Установка автоматов, УЗО и шин.

Для установки автоматов и УЗО обычно в щитке предназначены специальные DIN-планки. Их обычно три – две коротких и одна длинная. На коротких планках устанавливаются основной выключатель сети и УЗО. На длинной планке устанавливаются автоматы выключения отдельных линий. С помощью распределительной шины входы автоматов выключения линий соединяются между собой. Для этого отворачиваются клеммы и в них вставляются загнутые концы шины, после чего клеммы заворачиваются.

Для установки на DIN — планках в автоматах и УЗО имеются специальные фиксаторы, которые надежно крепят эти устройства.

С помощью саморезов в корпусе электрощитка устанавливаются нулевая шина и шина заземления.
