Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

• Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
• Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
• Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
• Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
• Закрепить распределительный щиток, провести в дом электричество
• Укладка внутри дома кабелей, установка и подключение выключателей и розеток
• Установка и подключение заземления
• Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.

Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)

Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция

Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:

1. Рассчитываем сечение кабелей.
2. Выполняем разметку и штробление.
3. Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
4. Производим расключение в распределительном щите.

Изолировать соединения можно при помощи специальных колпачков

Рассмотрим эти действия более подробно.

Какие кабели использовать для проводки в квартире или частном доме

Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.

Разметка стен по схеме электропроводки в квартире

Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.

Лазерный уровень тоже весьма удобен при разметке стен

Особенности монтажа скрытой и открытой проводки в доме своими руками

По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.

Краткая пошаговая инструкция прокладки проводки в квартире

Разберём изложенную информацию на фотопримерах в общих чертах.

Иллюстрация	Описание действия
	Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально.
	Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает.
	Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода.
	При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта.
	Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку.
	Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке.

Электропотребители в загородном доме и составление схемы

Чтобы облегчить расчет нагрузок на электросеть и правильно составить ее схему, все энергопотребители в частном доме могут быть разделены на несколько групп:

• Освещение;
• Кухонное оборудование (СВЧ-печь, электродуховка, мультиварка, вытяжка и т.д.);
• Оборудование ванной комнаты (бойлер, стиральная машина);
• Розетки для подключения маломощных электроприборов и бытовой электроники;
• Электроинструменты в подсобном помещении.

Расчет общей мощности, на которую должна быть рассчитана внутридомовая электрическая сеть, производится следующим образом:

• Суммируется номинальная мощность всех имеющихся потребителей;
• Полученный результат корректируется на общепринятый коэффициент одновременности включения приборов, т.е. умножается на 0.7.

Помимо общей мощности, весьма важно учитывать нагрузку по каждой из групп потребителей. При этом в одну группу не следует включать приборы, суммарная мощность которых бы превышала 4.5 кВт

Если мощность превышает данное значение, то некоторые из приборов потребуется выделить в отдельную группу и планировать их подключение по отдельной линии. Ориентироваться при расчетах можно на следующую таблицу:

Чтобы обеспечить безопасное и надежное электроснабжение, необходимо определиться с типом используемых проводов. Для частных домов допускается использовать только медные провода, отличающиеся длительным сроком службы.

Рассчитывая схему электропроводки, для каждого ее участка нужно придерживаться следующих правил:

• Проводка должна быть абсолютно безопасной при эксплуатации;
• Потери в кабеле должны быть минимальными;
• Срок службы кабеля не может быть менее 10 лет.

Таким требованиям полностью соответствуют кабели типов NYM, ВВГнг, ВВГ, ПУНП. Все они могут быть использованы для подведения энергии скрытой проводкой к розеткам и осветительным приборам. Если выбран открытый способ монтажа электропроводки, то можно использовать кабели ПУГНП или ПУГВП.

Определение мест установки электрооборудования и розеток и выключателей

Следующим этапом будет общее собрание будущих жильцов этого дома, где они обсудят и утвердят расстановку мебели в помещениях, состав и расположение электрического оборудования. После собрания на скопированном экземпляре «пустого» плана, в каждом помещении:

• Расставляем мебель, на рис.3 зеленым цветом отмечены шкафы (17), кровати(16), диван(17). Это необходимо, чтобы выбрать места установки розеток там, где мебель не будет закрывать их.
• Затем размещаем все стационарное электрооборудование (на рис. 3 закрашено коричневым цветом).
• И только после этого, выбираем место установки розеток и выключателей (на рис 3 закрашены желтым цветом).

Рис. 3 План установки электрооборудования и электроустановочных изделий.

На плане учтено все стационарное электрооборудование. Переносные электроприборы утюг, электрочайник, миксер и многое другое не учтены, чтобы не загромождать план, но для них нужны розетки, которые на плане присутствуют. Рис. 3 несет в себе много информации:

• Мы определились с местами установки электроустановочных изделий розеток и выключателей.
• Определили места установки электрооборудования.
• На основании электрических характеристик оборудования можно подсчитать общую мощность электропотребления в каждом помещении.
• Знаем необходимое количество розеток, выключателей и ламп освещения.

Подсчитываем какое количество получилось.

• Лампа освещения 9 шт.
• Выключатели 8 шт.
• Розетки 12 шт.
• Электрический щит 1 шт.
• Электрический водонагреватель типа «Аристон» или другой 1 шт.
• Стиральная машина 1 шт.
• Холодильник 1 шт.
• Посудомоечная машина 1 шт.
• Электропечь с духовкой 1 шт.
• Домашний кинотеатр 1 шт.
• Компьютер 2 шт.
• Розетки IP44, влагостойкие. 2 шт.
• Розетка трехполюсная. 25A 1 шт.
• Вытяжка. 1 шт.

Подсчитываем максимальную мощность потребления. Таблица №1:

Итого: Максимальная мощность потребления — 18650

Особенности электропроводки в разных сооружениях

В целом электропроводка в деревянном доме своими руками пошагово мало отличается от вышеуказанного порядка. Основное отличие – прокладка кабелей осуществляется в основном открытым способом, т. к. скрытая проводка опасна для древесины.

Монтаж обеспечивается такими методами:

1. Для бревенчатого сруба хорошо показали себя керамические ролики. Такой вариант не нарушит ретростиль интерьера.
2. Использование гофрированных металлотруб. По сечению трубы провода не должны превышать 40% площади.
3. Кабельные каналы из негорючего пластика можно выбрать по расцветке. Это позволит вписать их в интерьер помещения.

В малопосещаемых и технических помещениях можно применить самый простой способ – крепление пластиковыми скобами. Для электропроводки в этом случае применяется кабель в ПВХ-оболочке. При прохождении проводки через стену необходимо использовать гильзы из негорючего материала. Розетки и выключатели для деревянных стен должны устанавливаться в защитных кожухах, не пропускающих искры.

Проблемы с электропроводкой нередко возникают и в каркасном доме. Стены таких сооружений также имеют повышенную пожарную опасность. Как сделать безопасную проводку в этом случае? Сама укладка достаточно проста. Кабель прокладывается в обрешетке стен под панелями облицовки

Однако необходимо соблюдать важное условие – он должен размещаться в металлических трубах или металлоруковах. Труба должна обязательно надежно заземляться

Электропроводку в доме можно сделать своими руками, но для этого необходимо четко соблюдать все нормы ПЭУ и СНиП

Важно учитывать, что неправильный монтаж способен привести к пожарам и поражению людей током. Правильное обустройство предусматривает установку защитных устройств, что гарантирует безопасность

Что вы думаете по этому поводу?
, нам важно Ваше мнение

Ввод электропитания

Грамотно выполненный ввод электроэнергии в частный дом от линии энергоснабжения – это не только гарантия стабильного и качественного питания всех бытовых приборов, но и надежная защита от пожаров.

Кроме того, от продуманности линии ввода зависит ее устойчивость к ветровым нагрузкам, а также степень защиты от поражения электрическим током в дождь, в снег, а также просто в сырую погоду.

Существует два основных способа, как можно реализовать ввод электричества в дом: через воздушную линию или посредством подземных коммуникаций. В первом случае подразумевается натягивание проводов между стеной дома и опорой линий элекроснабжения, во втором – заглубление проводки в землю.

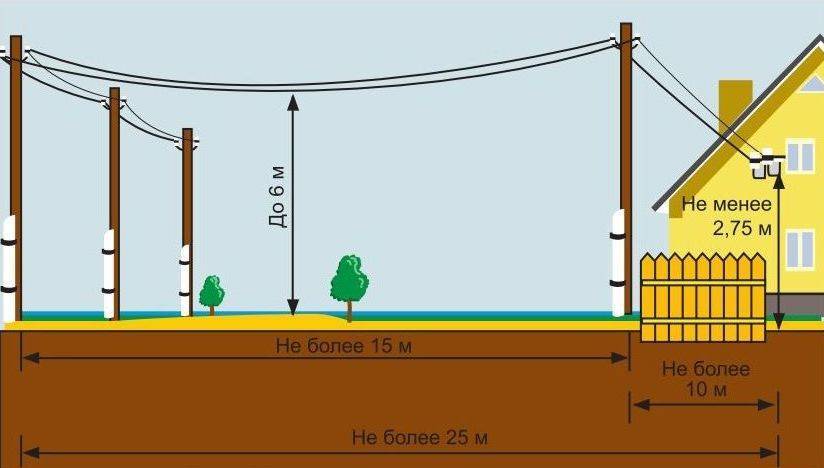

Ввод по воздуху

Наиболее рациональным воздушный ввод может оказаться тогда, когда расстояние между стеной дома и столбом электроснабжения не превышает 20 м. Если оно оказывается большим, то на приусадебном участке придется устанавливать еще одну дополнительную опору.

Делается это с целью уменьшения механической нагрузки на линию ввода, которая при длине более 20 м может порваться либо под собственным весом, либо при раскачивании под ветром.

Обустраивается воздушная линия следующим образом:

• Сквозь стену высверливается отверстие, в которую устанавливается отрезок металлической трубы небольшого диаметра или специальной пластиковой гофры;

В стену дома врезается изолятор на кронштейне;

Между изолятором на стене и изолятором на столбе натягивается стальной трос;

Натягиваются непосредственно провода;

Подводящие провода через каждые 0.5 м скрепляются с несущим тросом при помощи металлических или пластиковых хомутов;

Сквозь стену и вставленную трубу вводятся несущие провода, далее подсоединяемые к распределительному щитку внутридомовой проводки.

Очень важно, чтобы сохранялось достаточное натяжение троса вместе с закрепленными на нем проводами. Достигается это натяжением между изоляторами на столбе и на стене

Отрезок же провода от изолятора до распределительного щитка, должен прокладываться свободно, без натяжения. Минимальное расстояние между уровнем грунта и нижней точкой провисания натянутого троса должно составлять 3.5

Достигается это натяжением между изоляторами на столбе и на стене. Отрезок же провода от изолятора до распределительного щитка, должен прокладываться свободно, без натяжения. Минимальное расстояние между уровнем грунта и нижней точкой провисания натянутого троса должно составлять 3.5.

Также данный трос не должен соприкасаться на всем своем протяжении ни с какими-либо постройками, ни с кронами деревьев или кустарников.

Точка ввода требует герметизации. Для этого после прокладывания сквозь трубу электрического кабеля все оставшееся в ней свободное пространство заполняется либо монтажной пеной, либо плотно утрамбованной негорючей минеральной ватой.

В качестве провода, который можно использовать для подвода электроэнергии к частному дому, можно использовать кабель марки СИП. Его изоляция рассчитана на эксплуатацию в условиях воздействия атмосферных осадков и солнечного излучения, а также при значительных колебаниях температуры.

К тому же, данный кабель не требует использования дополнительного несущего троса, поскольку уже обладает таковым. Минимальное сечение провода – 16 кв.мм. Для ввода 220 В используется двухжильный кабель, для 380 В – четырехжильный.

Подземный ввод

Ввод под землей принято считать более надежным, нежели его воздушная разновидность. Увеличение надежности достигается полным исключением воздействия на кабель таких неблагоприятных факторов, как перепады температур, осадки и ветровые нагрузки.

Кроме того, при подземном вводе можно не учитывать такие препятствия, как кроны деревьев или надворные постройки.

При всей своей стабильности, грунт также является достаточно агрессивной средой, способной со временем привести в негодность защитную оболочку электрического кабеля. Поэтому прокладываемые под землей провода нуждаются в защите.

В качестве защитного элемента и при обустройстве подземного ввода используются либо стальные, либо пластиковые трубы малого диаметра.

Труба должна быть проложена от точки выхода внутрь помещения и до уровня в 1.8-2 м уже на столбе электроснабжения.

Глубина закладки электрического кабеля не должна быть менее 0.8 м. Если ввод организуется через фундамент, то в этом случае отверстие усиливается установкой асбо-цементной трубы.

Занимаясь обустройством ввода электричества, следует помнить, что непосредственно подключение электроэнергии, равно как и любые работы на столбах электроснабжения, имеют право выполнять лишь сотрудники снабжающей организации.

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

• электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
• монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
• при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
• металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
• соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
• все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
• места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
• части электропроводки, содержащие металл, защищаются от различных факторов среды;
• цветовое сочетание жил кабеля должно совпадать для однотипных жил;
• номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
• кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Расчет сечения кабеля по мощности

Схема электрической линии также информирует о силе тока и материалах.

Расчеты

Чтобы вычислить оптимальное сечение кабеля, используется формула I= P / U, где Р – суммарный показатель мощности техники, а U – напряжение. После вычислений можно использовать данные таблицы.

Материалы

Ввод электричества в дом гофротрубе

Для организации проводки чаще всего используют:

• ВВГ-5х6 – пятижильный провод. Нужен для запитки электрощитка подъезда и квартиры в новостройке с трехфазным питанием.
• ВВГ-2х66 – двужильный кабель для сетей с двухфазным питанием. Протягивает от подъездного до основного щита.
• ВВГ-3х2,5 – трехжильный провод для квартирной разводки. Соединяет электрощит и распределительные коробки.
• ВВГ 3х1,5 – трехжильный кабель. Соединяет распредкоробки с розетками, источниками света.
• ВВГ-3х4 – трежильный провод, запитывает электрическую плиту.

Тип проводника указывается на схеме.

Пошаговая инструкция по монтажу

В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.

Открытая (наружная)

Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .

Чтобы провести в доме открытую электропроводку, нужно:

• Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
• Создать электрическую принципиальную схему
• Использовать плоский провод марок АПРВ, АПР, АППВ

Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
Закрепите распределительные и установочные коробки
Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
Смонтируйте в местах, указанных на схеме розетки и выключатели
Подсоедините к ним провода

Закрытая

Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:

• Разметить стены при помощи разметочного шнура
• С помощью болгарки прорезать в стенах канавки 2х2 см
• Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
• Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
• Прогрунтовать канавки
• Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
• Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
• Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
• Установить выключатели и розетки

Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.

Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:

Установка фурнитуры

В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:

• Ролики-изоляторы: 10-12 сантиметров друг от друга
• Провод витой одножильный – 1 сантиметр от стены
• Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
• Выключатели – от 50 до 150 сантиметров от пола

Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

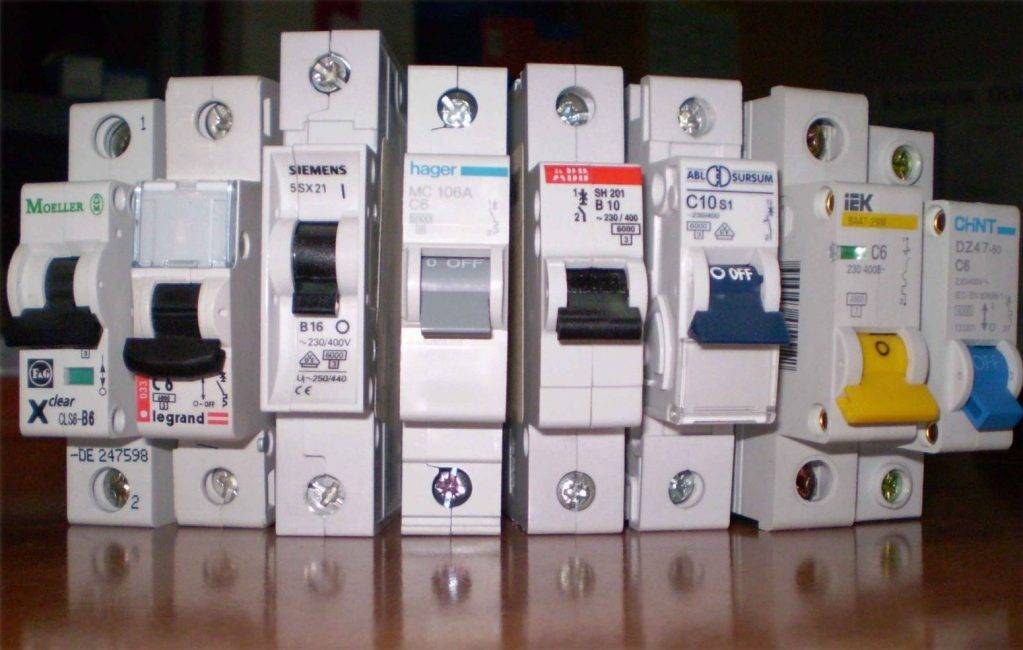

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Веранда пристроенная к дому — расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Типовые схемы

Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры

При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.

Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.
