Возможные неисправности и общие рекомендации к их недопущению

Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.

Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

• перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
• необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
• необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Пошаговая инструкция по установке двухклавишного выключателя на вытяжку и освещение в ванной комнате

Допустим нам необходимо произвести установку двухклавишного выключателя на вытяжку и освещение в ванной комнате. Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Наша задача произвести коммутацию в коробке и подключить оборудование к выключателю.

Распишем, как выполнить эту работу с минимальным количеством инструмента, все, что нам будет необходимо, показано на рисунке 5.

Инструменты для работы

Перечень инструментов:

1. Отвертки с крестообразным и шлицевым наконечником.
2. Специальный нож для удаления изоляции (можно взять обычный);
3. Четыре двойных клеммы WAGO. Они будут нужны, чтобы выполнить соединения. Безусловно, это можно сделать и другими способами (пайка, сварка, скрутка), но мы остановились на данном варианте, поскольку он наиболее простой, не требует специального инструмента и навыков работы с ним. Подробную информацию о клеммах WAGO, вы найдете на нашем сайте.
4. Уровень.
5. Пробник (нужен, если проводка выполнена монохромными проводами).

Алгоритм действий будет следующим:

1. Обесточиваем проводку в распределительно щите – это обязательное условие для проведения работ.
2. Выполняем коммутацию в коробке, ноль соединяем с общим проводом от светильника и вытяжки, фазу пускаем на выключатель, выходы с него подключаем к управляющим проводам от устройств. Чтобы не ошибиться с назначением проводов, на рисунке 6 показана стандартная цветовая раскладка.

Цвета проводов в соответствии с назначением

Если провода большей длины, отрезаем лишнее. При помощи ножа снимаем с них изоляцию (примерно 10-15 мм от края) и соединяем их в клеммах WAGO,

1. Выполняем подсоединение к клеммам выключателя, для этого обрезаем лишнее и зачищаем изоляцию. Теперь необходимо завести фазу на общий вход коммутационного механизма, если к месту подключения выведено три одноцветных провода, потребуется ее найти. Для этого подаем напряжение на проводку и пробником поочередно касаемся проводов. Когда искомое будет найдено, в приборе загорится неоновая лампочка. После этого отключаем напряжение и продолжаем работу.

Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет.

1. Производим установку в стакан (если устройство скрытого типа) или на подготовленное место (внешнее исполнение), после чего выставляем внешнюю панель по уровню.
2. Подключаем вытяжку и светильник. Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO.
3. На завершающем этапе проверяем работу собранной схемы. Если придерживаться данного алгоритма действий, то проблем не возникнет.

Заметим, что подсоединение трехклавишного выключателя выполняется подобным образом, только для его подключения потребуется 4 провода.

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света двухклавишный простой выключатель

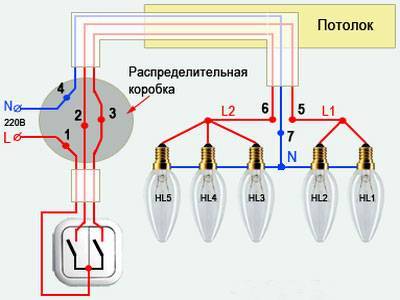

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

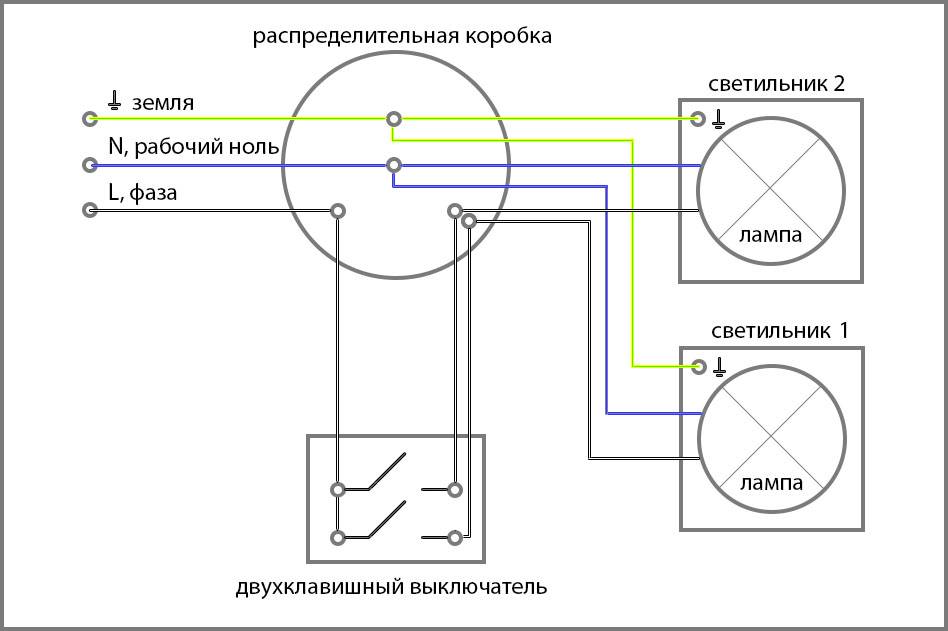

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

• Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
• Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
• Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля».  Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль»

Этот способ опасен для здоровья, потому действуем очень осторожно

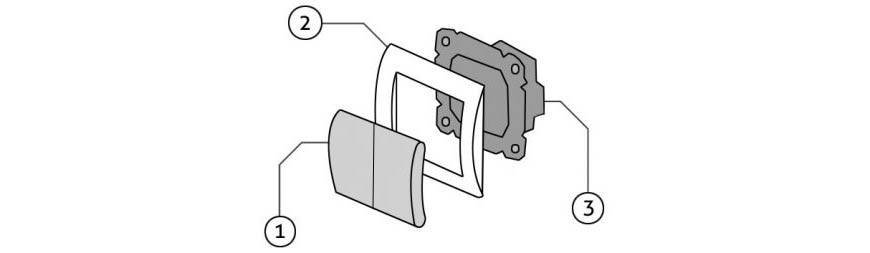

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

1. Двух клавиш (двигающиеся вверх-вниз части).
2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Принцип действия выключателя заключается в вариативности степени освещения:

1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

В некоторых случаях вместо двух или трех обычных выключателей целесообразно устанавливать один групповой (двух- или трехклавишный). Предлагаем рассмотреть, в каких ситуациях оправданно использовать такие устройства и их конструктивные особенности. В завершении статьи будет подробно описано, как выполнять подключение.

Конструкция

Двухклавишное устройство, которое используется для регуляции освещения в помещении, имеет довольно простую конструкцию. Рассмотрим, какие составляющие элементы встречаются в стандартном двухклавишном устройстве:

Двухклавишный выключатель

• корпус;
• клавиши;
• клеммники.

Клеммниками называют участки, предназначенные для соединения проводов. К этим частям подводится напряжение или же электрический ток. В некоторых случаях вместо этих изделий можно встретить винтовые зажимы, но они отличаются меньшей надежностью.

Обратите внимание! Конфигурация выключателя может дополняться подсветкой. Чаще всего ею оснащается каждая клавиша

Подключение такого выключателя имеет некоторые особенности.

Внутри стандартного выключателя, кнопки которого не имеют подсветки, располагается два нейтральных провода. Они, как правило, идут параллельно друг другу. Кроме этого, внутри выключателя имеется вход для фазы. Стоит запомнить, что каждая клемма, относящаяся к клавишам, может смыкать и размыкать контакт независимо от других клемм.

Если вы хотите обеспечить подачу электрического тока на несколько ламп сразу, то тогда рекомендуется приобрести многожильные провода. Такие кабели лучше всего сочетаются с двухклавишными устройствами.

Интересно: Как сделать громоотвод в частном доме

Что такое двухклавишный выключатель?

Чтобы разобраться в различных нюансах, которые несет в себе схема подключения двухклавишного выключателя, следует узнать подробнее о принципе его работы.

Двухклавишный выключатель является отличной альтернативой вечной классике – обычному выключателю, позволяющему активировать работу осветительных приборов.

Если правильно подсоединить двухклавишный переключатель к люстре, на которой установлено три и более лампочки, и верно распределить нагрузку, то можно создать систему, которая позволит включать и выключать не все лампочки, а только часть из них.

Монтаж двухклавишных выключателей – простая процедура, которую можно провести своими руками за сравнительно краткое время. Такие выключатели обладают широким распространением.

Видео:

Их можно встретить и в стенах частных домов или квартир, и в подъездах, и в бизнес-центрах, и в муниципальных учреждениях.

Установка выключателя, оснащенного двумя клавишами, оправдана в тех случаях, когда нужно:

• создать единый «пункт управления» светом в двух разных бытовых или промышленных помещениях;
• экономить свет, используя лишь половину из рабочих ламп на люстре.

Кроме того, монтаж выключателя, имеющего две клавиши, можно провести, чтобы одновременно активировать работу двух разных светильников, расположенных в одной комнате.

Современные магазины, торгующие товарами, связанными с электричеством, предлагают широкий выбор двухклавишных выключателей, имеющих различные особенности и разную цену.

Не стоит экономить на покупке выключателя, имеющего не одну, а две клавиши, чтобы не усложнить его монтаж или своими руками не снизить срок его возможной эксплуатации.

Установка таких систем может быть затруднена из-за их возможного несоответствия стандартам и ГОСТам.

Система, отдающая «команды» люстре и отвечающая за включение света, может быть помещена в корпус любого цвета.

Белый, молочный и серый – наиболее распространенные цвета корпусов. Цвет выключателя можно подбирать в тон обоев или, наоборот, создавать контрастные сочетания.

Лучше не отдавать свое предпочтение выключателям, обладающим матовыми или шершавыми поверхностями. За более глянцевыми моделями проще ухаживать в быту.

Назначение и сфера применения

Данный тип устройств позволяет коммутировать две или три (если используется трехклавишная конструкция) группы приборов (источники освещения, вытяжка и т.д.) или же включать/выключать отдельные группы.

При помощи двухклавишной конструкции несложно организовать управление интенсивностью освещения комнаты. Например, если используется источник света на три лампочки, можно подключить его так, чтобы образовалось две группы. Тогда можно включать одну, две или все лампочки сразу. Как реализовать такой вариант, будет рассказано ниже.

Так выглядят двойные и тройные выключатели

Второй, не менее распространенный вариант, – управление освещением раздельного санузла.

Безусловно, можно для этих целей использовать два одинарные конструкции, но установка двойной дает следующие преимущества:

• при установке конструкций скрытого типа потребуется делать только одно посадочное место;
• стоимость одноклавишного и двухклавишного выключателя примерно одинакова, но первых необходимо два;
• два устройства смотрятся менее эстетично, чем одно, и занимают больше места, что может быть критично в некоторых ситуациях.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы. Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

• самозажимные клеммы;
• винтовые зажимы;
• колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

• 2 отвертки — плоскую и крестовую;
• монтажный или канцелярский нож либо другое устройство для снятия изоляции;
• пассатижи либо бокорезы;
• уровень строительный.

Подключение двух клавишного выключателя света с розеткой

Странно, но для многих людей подключение розетки или выключателя кажется достаточно сложным делом.Более того, многие просто боятся связываться с какими-либо работами касающимися электричества.В этом есть свой резон: если вы боитесь/опасаетесь подобных работ, то лучшим выходом будет вызов электрика, который выполнит для вас необходимые работы.Это будет стоить конечно же некоторого количества денежных знаков, которые придется передать вызванному вами специалисту.

Вам повезет, если этот человек сделает все на совесть и так, как надо, и вы не получите очередную халтуру. что бывает очень и очень часто.

Вдвойне обидно когда заплатив свои кровные деньги вы получаете такую же халтуру, которую могли сделать самостоятельно и совершенно за бесплатно.

Итак ниже я предлагаю вам ознакомиться с пошаговыми действиями по подключению двух клавишного выключателя света совмещенного с розеткой для маломощных потребителей.

необходимость в таком блоке появилась у меня в процессе строительства дачного дома в СНТ для удобства проведения работ.

Сразу говорю: это “времянка” которая впоследствии будет заменена на стационарную установку выключателя света, по этому провода в данном случае использовались типа ПВС 3х1,5 (что крайне НЕ РЕКОМЕНДУЕТСЯ для стационарной проводки!)

Провод такого сечения (три проводника каждый из которых имеет сечение полтора квадрата) можно использовать ТОЛЬКО для света!Однако у нас (в нарушение всех норм и правил) из такого провода (и это в лучшем случае!) изготовляют удлинители. Я видел даже удлинители метров по 50 изготовленных из провода сечением 0,75 квадрата!

Вы должны знать, что для силовых цепей (в данном случае для нагрузок подключаемых к нашим бытовым розеткам) должен использоваться КАБЕЛЬ сечением не менее 2,5 квадрата.

Для удлинителей допустимо использование многожильного гибкого провода данного сечения, но не менее! Иначе провод может оплавиться от больших токов мощных потребителей и может произойти возгорание.

Это вы должны знать чтобы не наделать опасных ошибок при самостоятельной работе связанной с электрикой или если вы будете наблюдать/принимать работу вызванного вами электрика.

Итак, в моем случае использование мощных электро потребителей не предвидится (будет использоваться как запасная на всякий случай) и по этому я использовал двух клавишный выключатель совмещенный с розеткой.Эта линия защищена у меня автоматом на 10А.

Выключатель куплен в магазине Леруа.

Мне приглянулся турецкий выключатель VIKO кремового цвета:

Вот схема, по которой будет производиться подключение данного выключателя:

Аккуратно подцепив клавиши выключателя снимаем их из посадочных мест:

Откручиваем винт из секции розетки и снимаем верхнюю крышку блока выключателя:

Далее я прикрутил основу блока к стене дома, где данный выключатель будет находиться:

Далее, по схеме представленной выше, производится фиксация зачищенных проводов в соответствующих креплениях.В данном выключателе используются плоские площадки-зажимы прижимающие провод посредством затягивания винта.Это позволяет закреплять достаточно крепко многожильный провод.

Здесь на фото указаны подводящий провод с напряжением 220 вольт (все работы должны выполняться при обесточенном подводе. ) и отходящий провод к лампам накаливания.

Поскольку в использованной розетке не используется третий заземленный проводник, то в подводящем проводе он был откушен кусачками.

На фотографии ниже показаны опрессованные кончики проводов.Я это делал для лучшего контакта в клеммах блока выключателя.

В принципе это желательно.Если в использованных вами выключателях применяются плоские зажимы для проводов, то многожильные провода будут зажаты в них достаточно плотно.

Вот что получилось после подключения всех проводников:

Для лучшего понимания можно посмотреть на данную блок-схему с указанием цвета проводников:

Далее одеваем общую рамку блока выключателя в которой предварительно по имеющимся направляющим выламываем перегородку для свободного прохождения проводов:

Схема подключения двухклавишного выключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству.
Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

1. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.

Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

• От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
• На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
• В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
• От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
• Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
• Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
• Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

Пошаговая схема подключения

Чтобы установка механизма, отвечающего за включение и выключение света, прошла правильно, следует тщательно подготовиться к этому процессу.

Если вы обладаете поверхностными знаниями в электронике, но непременно хотите провести монтаж и подключение выключателя своими руками, то ознакомьтесь с информацией, представленной ниже, и посмотрите несколько видео в статье, наглядно демонстрирующих ход этого процесса.

Эти видео являются достаточно информативными и позволяют понять, как проходит установка и подключение системы.

Перед тем как перейти к подключению системы освещения, следует полностью обесточить помещение.

В заранее подготовленную нишу нужно аккуратно вставить подрозетник, продающийся в комплекте с выключателем.

Теперь необходимо вывести наружу жилы кабеля, идущие от монтажной коробки, через отверстия в подрозетнике.

Жилы следует укоротить до десяти сантиметров и снять с них по четыре сантиметра изоляционного слоя.

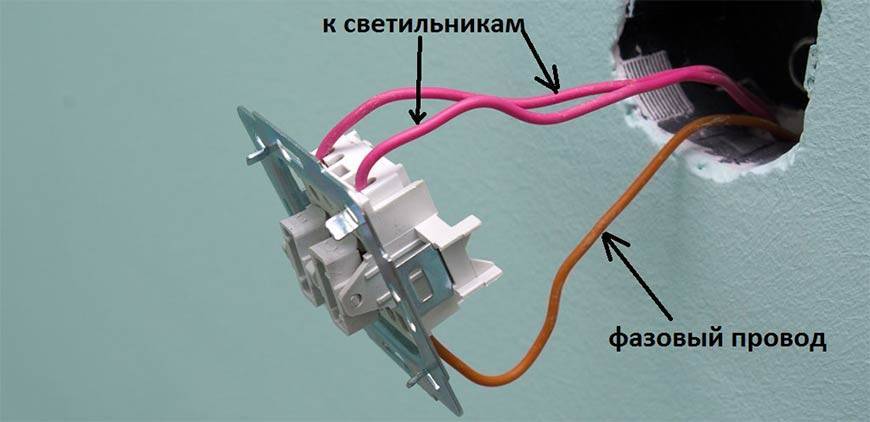

Провод, обладающий фазовым назначением, нужно подсоединить к клемме, помеченной маркировкой Line (или L). Другие жилы следует «закатать» в клеммы, возле которых нарисованы схематичные стрелки.

Настало время пробного включения света и проверки порядка работы разных групп источников света.

Для этого нужно временно включить электрообеспечение квартиры в щитовой и поэтапно проверить все возможные вариации клавишного положения выключателя.

Фото:

Схема подключения

Если порядок включения световых приборов будет неверным, то следует отключить электроэнергию в щитовой и поменять местами жилы кабеля, «закатанные» в клеммы со стрелками.

После приобретения уверенности в правильности проведенных процедур следует вновь обесточить квартиру в щитовой и приступить к монтажу корпуса выключателя, не забывая про паечные и изоляционные работы.

Чтобы провести подключение внешнего выключателя, следует разобрать его корпус, найти те же клеммы, о которых упоминалось выше, и провести те же работы.

Соедините фазовую жилу кабеля с клеммой, помеченной буквой L, и зафиксируйте на боковых клеммах оставшиеся жилы.

Справиться с подключением может любой человек, делающий ремонт в квартире своими руками и не желающий переплачивать.

Следует помнить о том, что перед проведением любых работ, связанных с формированием локальных электрических сетей, нужно в обязательном порядке обесточивать помещения квартиры.

Игнорирование этого правила может повлечь за собой тяжелые последствия для человека.

Если вы сомневаетесь в своих силах и боитесь работать с электричеством, то обратитесь к специалистам, которые помогут решить все проблемы, связанные с подключением переключателей света за быстрый срок.

Стоимость этих работ является низкой, выполнить их может любой специалист, профессионально обслуживающий электрические системы.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях.
Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника

Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

Клеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

Схема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Светильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводами

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Схема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.
