Тип C : Европа

Страны: вся Европа, Россия и СНГ, Ближний Восток, часть Южной Америки, Индонезия, Южная Корея

Два круглых контакта.
Это привычная нам евророзетка. Заземление не предусмотрено, и вилка может подключаться к любой розетке, которая принимает контакты диаметром 4 мм с расстоянием 19 мм между ними.
Тип С используется по всей континентальной Европе, на Ближнем Востоке, во многих африканских государствах, а также в Аргентине, Чили, Уругвае, Перу, Боливии, Бразилии, Бангладеш, Индонезии. Ну, и конечно, во всех республиках бывшего Советского Союза.

Немецкие и французские вилки (тип E) очень похожи на этот стандарт, но диаметр контактов у них увеличен до 4,8 мм, а корпус сделан таким образом, чтобы предотвратить подключение к евророзеткам. Такие же вилки используются в Южной Корее для всех не требующих заземления устройств и встречаются в Италии.
В Великобритании и Ирландии в душевых и ванных комнатах иногда ставятся специальные розетки, совместимые с вилками типа C. Предназначены они для подключения электрических бритв. Поэтому напряжение в них часто понижено до 115 В.

Датский разъем: тип К

Используется в Дании, на Мальдивах и в Бангладеше. Отличается самым «дружелюбным» дизайном.

Все представленное разнообразие разъемов преодолевается приобретенными заранее соответствующими переходниками. Это обезопасит путешественника от излишних хлопот во время посещения другой страны.

Неудивительно, что универсальные зарядные устройства в таком почете у поклонников стартапов. У крупных производителей потребительской электроники свой ответ на извечный вопрос – Apple, например, выпускает собственный комплект переходников World Travel Adapter Kit. В то же время на просторах AliExpress можно найти тоже самое намного дешевле.

По материалам yablyk

Почему розетки различаются

После открытия и нахождения способов применения электрического тока на планете, каждая компания-монополист старалась «подбить» рынок под себя, путем стандартизации отличающихся от конкурентов частоты тока, напряжения и даже рода электрического тока. И несмотря на то, что передача переменного тока по проводам выиграла гонку, все же было узаконено 2 основных стандарта: 230 Вольт/50 Герц и 110 Вольт/60 Герц. Все же первый стандарт используется в большей части мира (165 из 214 стран), это можно увидеть наглядно на карте:

А вот что касается розеток и вилок, в разных странах из-за появления на рынке новых электроприборов, стала задача сделать их подключение к сети быстрым и безопасным. Так каждая страна, а в частности и компании-производители, стали предлагать на рынке собственные разъемы, что в дальнейшем привело к их стандартизации в конкретных регионах.

Были попытки сделать стандартным один разъем по всему миру, но всем известные мировые войны сводили на нет каждую такую попытку. К тому же из-за разницы в напряжениях в разных странах, если бы тип розеток был единым, то вы могли бы сжечь устройство, подключив в сеть с отличным напряжением от его номинала. В результате внегласно стало принятым разработка и дальнейшее использование переходников и трансформаторов, что позволило не только использовать импортную технику, но и пользоваться собственной за пределами страны.

Итак, давайте же разберемся, какие бывают типы розеток в разных странах мира.

Ýëåêòðè÷åñêèå ðîçåòêè

Ñïîñîáîâ ïîäêëþ÷åíèÿ ê ýëåêòðè÷åñêîé ñåòè, ðàçíûõ âèäîâ âèëîê è ðîçåòîê ñóùåñòâóåò âåëèêîå ìíîæåñòâî è äëÿ òóðèñòà (âêóïå ñ ðàçíûì íàïðÿæåíèåì è ÷àñòîòîé) òàêîå ðàçíîîáðàçèå ïðåâðàùàåòñÿ â ñåðüåçíóþ ïðîáëåìó.

Èç ìíîæåñòâà ñîåäèíåíèé âûäåëÿþò 13 íàèáîëåå ÷àñòî èñïîëüçóåìûõ òèïîâ ðîçåòîê, îáîçíà÷àåìûõ ëàòèíñêèìè áóêâàìè îò A äî M:

Äëÿ ïîäêëþ÷åíèÿ ýëåêòðè÷åñêèõ ïðèáîðîâ ê ñåòÿì ñ ðîçåòêàìè íåïîäõîäÿùåãî ôîðìàòà ïðèìåíÿþò ðàçëè÷íûå ïåðåõîäíèêè è àäàïòåðû. Ñóùåñòâóþò óíèâåðñàëüíûå ðîçåòêè, ïîçâîëÿþùèå ïîäêëþ÷àòü ïðèáîðû ñ âèëêàìè ñðàçó íåñêîëüêèõ òèïîâ.

АФРИКА

Что с этим всем делать?

Не претендуем на истину в последней инстанции, но вот как поступаем мы. Дабы минимизировать количество различных переходников и зарядок, был приобретен такой девайс:

Да, это удлинитель, но не совсем обычный. Итак, что мы тут имеем?

• Две универсальные розетки;
• Три USB-порта по 5В и 1A;
• Вилка (штекер) удлинителя – Тип A.

Какие преимущества даёт такой девайс в поездках? Попробую перечислить всё по порядку:

• Во-первых, в такой удлинитель можно подключить приборы с любым типом вилки, кроме уж совсем экзотических. Если вы много путешествуете, то у вас могут накопиться устройства с различными вилками, например, как у нас, и вам не нужно будет для них покупать переходники;
• Во-вторых, три USB-порта позволят вам одновременно заряжать три гаджета, не используя их зарядки. Если зарядка уж совсем не стандартная, например с вилкой типа G, то можно её смело выкинуть, зачем таскать такую бандуру?;
• В-третьих, USB-порты уменьшают габариты самого удлинителя, если бы их не было, то пришлось бы покупать удлинитель с пятью розетками, что бы подключить столько же устройств;
• В-четвертых, вилка типа А на самом удлинителе, позволит вам без труда купить переходник (при необходимости) везде где угодно, так как такие переходники очень распространены;

Из списка видно, что устройство очень полезное, но, я думаю, что фотография ниже докажет всю его “мощь” .

Одновременная зарядка двух телефонов, планшета, внешнего аккумулятора и аккумулятора для фотоаппарата, и всё это в компактном и легком корпусе, не об этом ли мечтает каждый путешественник . А какими подобными устройствами в путешествиях пользуетесь вы?

Типы электрических розеток и вилок со всего мира

Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 V.

Тип B – это тот же разъем типа A, но с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.

Тип C – это европейская розетка и вилка. Имеет два круглых параллельных между собой контакта. Она не имеет  третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220В.

Тип D – это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.

Тип E – это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.

Тип F – этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.

Тип G – это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте и на Кипре, в мире, например, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H – этот разъем розетки  используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы V. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220В и тока до 16А.

Тип I — это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы V. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.

Тип J – это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K – это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L – это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15А. Используется в ЮАР, Свазиленд и Лесото.

Это интересно: Система заземления TT — схема, область применения, недостатки

Íàïðÿæåíèå è ÷àñòîòà

 ìèðå ïðèìåíÿåòñÿ, ïî áîëüøîìó ñ÷åòó, âñåãî äâà óðîâíÿ ýëåêòðè÷åñêîãî íàïðÿæåíèÿ â áûòîâîé ñåòè — åâðîïåéñêèé — 220—240 Â è àìåðèêàíñêèé — 100—127 Â è äâà çíà÷åíèÿ ÷àñòîòû ïåðåìåííîãî òîêà — 50 è 60 Ãö. Ìåíüøåå íàïðÿæåíèå è áîëåå âûñîêàÿ ÷àñòîòà ñ÷èòàþòñÿ ìåíåå îïàñíûìè äëÿ çäîðîâüÿ è æèçíè ÷åëîâåêà, áîëåå âûñîêîå íàïðÿæåíèå è áîëåå íèçêàÿ ÷àñòîòà ïðîùå è äåøåâëå ðåàëèçóþòñÿ òåõíè÷åñêè.

Êàðòà ýëåêòðè÷åñêîãî íàïðÿæåíèå è ÷àñòîòû òîêà â ðàçíûõ ñòðàíàõ ìèðà

Íàïðÿæåíèå 100—127 Â ïðè ÷àñòîòå 60 Ãö èñïîëüçóþò â ÑØÀ, ñòðàíàõ Ñåâåðíîé, Öåíòðàëüíîé è, ÷àñòè÷íî, Þæíîé Àìåðèêè, ßïîíèè è ò. ä.

Îñòàëüíîé ìèð çà ðåäêèì èñêëþ÷åíèåì èñïîëüçóåò íàïðÿæåíèå 220—240 Â ñ ÷àñòîòîé 50 Ãö.

 íåêîòîðûõ ñòðàíàõ, âðîäå Ôèëèïïèí, èñïîëüçóåòñÿ «åâðîïåéñêèé» óðîâåíü íàïðÿæåíèÿ ñ «àìåðèêàíñêîé» ÷àñòîòîé. À âîò íà Ìàäàãàñêàðå — íàîáîðîò, 50 Ãö ñ ïîíèæåííûì íàïðÿæåíèåì.

Это интересно: ВВГнг-LS — технические характеристики, таблица сечений, применение

Тип А : Северная Америка, Япония

Страны: Канада, США, Мексика, часть Южной Америки, Япония

Два плоских параллельных контакта без заземления.
Помимо США этот стандарт принят еще в 38 странах. Наиболее распространен в Северной Америке и на восточном побережье Южной Америки. В 1962 г. использование розеток типа А было запрещено законодательством.

Взамен был разработан стандарт типа B. Однако во множестве старых домов еще встречаются подобные розетки, потому что они совместимы с новыми вилками типа B.
Японский стандарт идентичен американским розеткам, но предъявляет более строгие требования к размерам корпусов вилок и розеток.

Карта показывающая распространение различных типов розеток, используемых по всему миру

Карта мира показывает распространение различных типов розеток в использовании по всему миру. Красным выделены страны использующие Тип A и B, тёмно синие используют типы C и E/F (которые на 100% совместимы друг с другом), коричневым выделены страны использующие Тип D, цвета морской волны британский типа G, розовым — израильльский типы C и H, желтым выделены страны использующие австралийский тип I, черный — страны используют C и J, серый типы C и K, оранжевый типы C и L, фиолетовый в странах Южной Африки тип М, бледно-голубым страны используют тип N, и темно-зеленый Таиланд типы C и О. Имейте в виду, что это упрощенный обзор показывает только наиболее распространенный тип вилки, а иногда и по несколько систем в одной и той же стране.

Полный обзор всех стран мира и их соответствующих вилок/розеток и напряжений/частот, используемых для бытовой техники. Таблица показывает, что в большинстве стран электроснабжение составляет от 220 до 240 вольт (50 или 60 Гц), значительно превосходят страны, работающие на 100-127 вольт. Список также показывает, что типы A и C являются наиболее часто используемые электрические вилки во всем мире. В большинстве стран есть четко определенные штекер и стандарт напряжения. Однако многие латиноамериканские, африканские и азиатские страны используют разношерстную коллекцию часто несовместимых – вилок, а иногда и напряжение отличается от региона к региону. Такая ситуация затрудняет путешествия, чтобы оценить, какой разъем адаптера или трансформатора необходим для поездки. В этом случае, когда ситуация с электричеством в стране требует дополнительной информации, название страны, о которой идет речь, выделяется красным цветом.

Важно знать и понимать

Как мы уже указывали выше, в Америке, Канаде, Японии и некоторых странах, находящихся вблизи, напряжение и частота переменного тока отличается от привычных нам 230 Вольт 50 Герц. И если решить проблему с несоответствием вилки и розетки можно путем использования переходника, то подключив технику, несовместимую с параметрами «заграничной» сети, вы выведете ее из строя. Хорошо если обойдется без травм и чрезвычайных происшествий.

Именно поэтому обращайте внимание на характеристики электроприборов, которые вы собираетесь подключать в отеле, и сопоставляйте их с характеристиками электрической сети той страны, куда решили поехать. Есть такие электроприборы, которые могут без дополнительных трансформаторов работать при напряжении 100-240 Вольт

Если же это не ваш случай, заранее приобретите специальный понижающий/повышающий трансформатор и подключайте технику через него.

Материалы по теме:

• Величайшие открытия Николы Тесла
• Как понизить напряжение в сети
• Как повысить напряжение в сети
• Чем отличается переменный ток от постоянного

17.07.2019

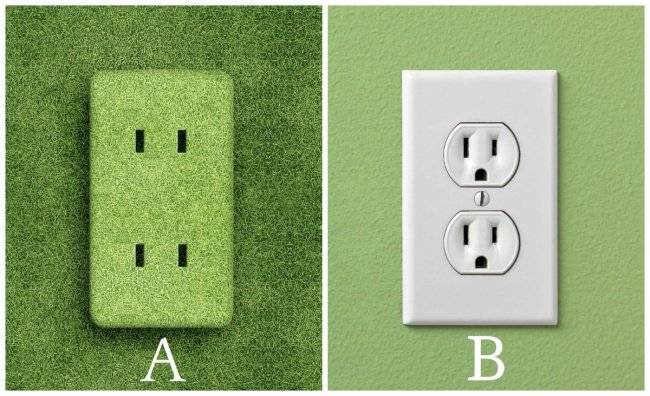

Американская розетка тип А и В

Тип B отличается от типа A наличием третьего отверстия — оно предназначено для заземляющего штыря. Такие розетки, как можно догадаться из названия, были придуманы в США и распространены на территории Северной, Центральной и частично Южной Америки, а также Японии и некоторых других стран.

Розетка тип А:

• В основном используется в США, Канаде, Мексике и Японии
• 2 контакта
• Не заземлены
• 15 А
• Почти всегда 100 – 127 В
• Разъем, совместимый со штекером типа A

Розетка тип B:

• В основном используется в США, Канаде, Мексике и Японии
• 3 контакта
• Основанный
• 15 А
• Почти всегда 100 – 127 В
• Разъем, совместимый со штекерами типа A и B
