Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

(0 голосов, среднее: 0 из 5)

Для управления бытовыми электрическими источниками освещения используют различные приспособления, наиболее распространенным среди всех является выключатель. Это простое устройство, расположенное на стене и соединенное с проводами. Дизайн изделий отличается, но внутренняя принципиальная схема у одинарных моделей одинакова.

Попробуем разобраться, как подключить выключатель с одной клавишей, чтобы оперативно произвести ремонт.

Как установить выключатель света

Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.

Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.

В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.

Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
3. Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).

4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре

Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

Не браться двумя руками за оголенные провода.
Работать специнструментом из набора электрика с изолированными ручками.
Перед работой проверить на какой провод подается фаза, при необходимости пометить его. Если все провода одного цвета на фазном должна быть яркая метка. Это может быть кусок изоленты, другой липкий материал, желательно яркого цвета. Можно использовать лак для ногтей, краску и т.д

Важно только чтобы метка была видна со всех сторон.

Убедиться в отсутствии напряжения на всех других проводниках.

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

• подключение контактов переключателя и лампочки;
• коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

1. Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

2. После этого подсоединяется выключатель. Для этого нужно разобрать его — отсоединить клавишу, крепящуюся на пластмассовых защёлках, и достать керамический (или пластмассовый) цоколь.

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

1. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
2. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.

3. Устанавливается клавиша на выключатель. Сборка и подключение завершены.

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Устройство выключателя с двумя клавишами

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Как устроен двойной выключатель света

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Конструкция и назначение выключателей

Выключатель – это простое механическое (реже электронное) устройство для контактного замыкания/размыкания электроцепи с целью включения/выключения осветительных приборов.

Мы затронем конструкционные особенности и монтаж наиболее простых моделей – одноклавишных выключателей. Они состоят из 4 основных частей:

• рабочего узла (металлическая основа с контактами и кнопочным приводом);
• крепежа (лапок или усиков из металла, соединенных с металлической пластиной);
• декоративного оформления (панели или рамки);
• динамической части – пластиковой клавиши.

Часть деталей, в основном, внутренних, выполнена из металла (например, оцинкованной стали), внешняя декоративная отделка обычно изготавливается из безопасного пластика. Возможны и керамические элементы, выдерживающие нагрузку до 32 А, тогда как пластик рассчитан на 16 А.

В числе причин для установки выключателя с одной клавишей значатся:

Галерея изображений

Фото из

Одноламповый настенный светильник

Светодиодная линия или люминесцентная лампа

Потолочный светодиодный прибор освещения

Поврежденный выключатель с разрушенным корпусом

Внешнее и внутренне строение зависит от нескольких факторов, например, функциональных задач или потенциальной нагрузки. В качестве дополнительно устройства в некоторых моделях присутствует светодиод, обеспечивающий внешнюю подсветку.

Конструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм

Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания (например, для торшеров или настольных ламп он не нужен). Это чаще всего потолочные или настенные светильники, люстры, сложные осветительные системы.

При выборе устройств для помещений с повышенным уровнем влажности следует обратить внимание на такой показатель, как уровень защиты: для спальни или гостиной достаточно IP 20, для ванной или кухни — IP 40, для наружного (уличного) монтажа — IP 55

Особенности конструкции

Применение проходного выключателя

Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.

Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.

Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.

Конструкция и особенности применения

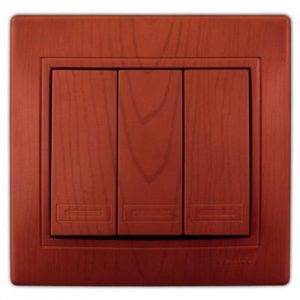

Трехклавишный выключатель позволяет изменять уровень освещенности помещения путем включения необходимого количества приборов

Конструктивно выключатель на 3 клавиши представляет собой стандартный механизм перекидного типа, состоящий из трех одинаковых узлов. При изменении положения одной кнопки-клавиши (при нажатии на ее в верхний край) внутренний коммутатор замыкает эту цепочку. При надавливании на ее нижнюю часть система возвращается в исходное состояние, когда электрическая цепь разомкнута.

Те же процессы происходят при нажатии оставшихся двух клавиш трехкнопочного прибора.

Особенность конструкции этого механизма состоит в том, что его нижние контакты объединены в одну колодку, к которой подводится общий фазный провод. А верхние клеммы сделаны раздельными, что позволяет подключать к ним три различные нагрузки.

Стандартное подключение 3х клавишного выключателя предполагает следующие варианты коммутаций:

• При нажатии на одну из клавиш фазное напряжение подается только в цепь, отходящую от соответствующего контакта в сторону нагрузки. Подключается отдельная лампочка или группа осветителей.

• Если нажать сразу две кнопки – 220 Вольт коммутируются на провода, которые подключены к двум лампочкам люстры, например.

• Когда все клавишные механизмы переведены в верхнее положение, фаза поступает сразу на три нагрузочные линии с включенными в них лампами.

После переведения всей перекидной системы в нижнее положение напряжение с верхних электрических контактов переключателя полностью снимается. Все лампочки управляемой с его помощью люстры гаснут.

Место размещения: удобство и безопасность

Перед установкой выключателя следует продумать наиболее удобное место для монтажа и последующего использования. Наиболее выгодная зона размещена около входных дверей (со стороны дверной ручки), но могут быть и исключения (например, рядом с изголовьем кровати).

Перед составлением проекта разводки лучше заглянуть в официальный документ – ПУЭ (правила устройства электроустановок), регламентирующий некоторые нюансы монтажа. Например, пункт 7.1.48 гласит, что выключатель должен находиться не менее 60 см от душевой кабины, а пункт 7.1.50 разрешает его устанавливать не ближе 50 см от газопровода.

Как видно из схемы монтажа, расстояние от дверей до точки установки должно быть не менее 10 см, а до пола – не менее 90 см.

В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения (обычно в коридор).

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

 Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Далее: нажимаем клавишу первого проходного переключателя- лампочка гаснет:

 Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

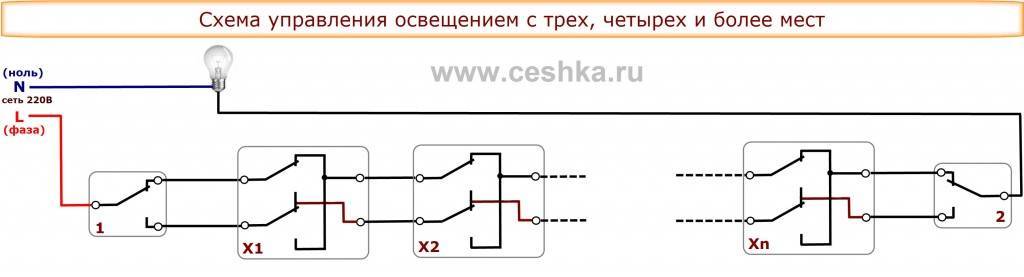

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

Как выбрать?

Сейчас такой огромный ассортимент выключателей на рынке электротоваров, что можно найти подходящую модель и цвет под любое дизайнерское решение или интерьер

Тем не менее, вы ведь прекрасно понимаете, что оттенок и внешний вид – это далеко не главные показатели, на которые следует обратить внимание при выборе устройства. При покупке выключателя с тремя клавишами проверьте следующее:

1. Наличие современных самозажимных клемм, в эксплуатации они удобнее. Провод достаточно вставить в отверстие, как он сразу будет зафиксирован.
2. Внешняя сторона изделия без заусениц, царапин, повреждений.
3. Нормальная работа всех клемм, они должны обеспечивать надёжную фиксацию жил провода.
4. Клавиши при нажатии (включении и отключении) не заедают, работают чётко, с хорошо слышимым характерным щелчком.
5. На обратной стороне должна иметься схема подключения тройного выключателя.

Постарайтесь избегать дешёвых китайских товаров для электропроводки. Покупайте устройства проверенных фирм и заводов-изготовителей.

Подключение люстры и трех комнат

При подключении к трехклавишному выключателю люстры, эксплуатируемой в конкретном помещении, возможны следующие способы коммутации отдельных лампочек:

• На каждый рожок напряжение подается от одного из верхних контактов кнопочного прибора, что позволяет включать их по отдельности или совместно.
• При желании три лампочки могут коммутироваться по различным схемам («1 плюс 2», например), от одного контакта включается одна комбинация, а от второго – другая.
• Включение, практикуемое при использовании в люстре 5-ти, 6-ти и более лампочек. Все они разбиваются на группы.

При управлении освещением в трех смежных (не проходных) комнатах в квартире или частном доме выключатель помещается в общем коридоре неподалеку от его выхода. В этом случае освещение по необходимости включается в одной из комнат, в двух помещениях или во всех сразу.

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Вопрос: “Есть две прикроватные лампы с отдельными выключателями у кровати.Есть выключатель у двери. Как сделать, чтоб при включении выключателя у двери включались обе лампы, и потом уже у кровати отключить одну из них или оба уже ближними выключателями?”

Ответ: “Вы возьмите самую первую схему из этой статьи и добавьте в неё ещё одну лампу и ещё один выключатель (продублируйте правую часть этой схемы). Нулевой провод от второй лампы подключите к нулю перед первой лампой, два провода от второго выключателя подключите к соответствующим проводам, идущим от выключателя на входе комнаты (провода между первым и вторым выключателями на схеме из этой статьи). Всё будет работать, но, если у вас горела одна лампа у кровати, то входной выключатель её погасит, но зажжёт ту, что не горела. Поясняющий рисунок ниже:”

Подписывайтесь на мой канал на Ютубе! Смотрите еще много видео по электрике для дома!

Разновидности выключателей для домашнего применения

Каждый производитель выпускает разные модели выключателей, которые отличаются как по форме, так и по внутреннему устройству. Тем не менее, следует выделить несколько основных типов.

Таблица 1. Виды выключателей по принципу включения

Наиболее популярным считается первый вариант, который устанавливается повсеместно. Причем востребованными такие выключатели стали еще с самого начала появления электрической цепочки. Второй вариант является менее востребованным, особенно в нашей стране. Третий вариант – это современная модель, которая постепенно вытесняет с рынка устаревшие выключатели.

Установка датчика движения в конструкцию целесообразна как с точки зрения экономии электроэнергии, так и безопасности жилища. К примеру, если установить конструкцию у входа, то жильцы заметят, если в квартиру проберутся злоумышленники.

Выключатель с дополнительной подсветкой

По конструкционным особенностям бывают устройства с одной или несколькими клавишами (в среднем, для стандартных электроприборов используют коммутаторы с двумя-тремя кнопками). Каждая кнопка отвечает за включение и выключение отдельного контура.

Так, если в одном помещении установлено сразу несколько светильников: основная люстра, точечные светильники, бра, то будет целесообразно установить конструкцию с тремя кнопками.

Кроме того, не менее популярными являются устройства с двумя кнопками, которые устанавливаются во всех квартирах без исключения. Чаще всего они нужны для люстры при наличии множества лампочек.

По способу монтажа бывают внутренние и внешние включатели. В квартиру устанавливают первый вариант, ведь подобные конструкции выглядят эстетично. Для безопасности во время монтажа устанавливается специальная коробка, которую называют подрозетником.

Схема подключения

Встраиваемые выключатели используются при наличии скрытой в стене электропроводки. Накладные устройства монтируются при наличии внешних проводников. При этом схема подключения не имеет принципиальных отличий.

Куда устанавливают выключатель?

Часто задаваемые вопросы

1. Зачем нужен перекрестный выключатель?

В основном применяются в схемах с двумя проходными выключателями, таким образом, обеспечивается третья точка управления освещением.

При любом положении клавиши перекрестного выключателя схема обеспечивает управление освещением с двух крайних преключателей.

1. На диммер приходит 4 провода на люстру 3, как подключить обычный выключатель в место неисправного диммера?

Не вдавайтесь в подробности, как работал диммер:

 Схема подключения двухклавишного выключателя к люстре

• Отключите соответствующий автомат на РЩ, обесточив систему освещения на данном участке;
• Отсоедините диммер от проводов;
• Индикаторной отверткой определите фазный провод, который приходит из распределительной коробки;
• Вызвоните два провода, которые от выключателя подходят к люстре, подключите их на контакты ламп первой и второй группы. Оставшийся провод нейтрали приходит с коробки, имеет общий контакт на лампах обеих групп.
• На выключателе фазу подключают на общий контакт, провода приходящие от люстры на другие два контакта. Таким образом, фаза клавишами будет коммутироваться на лампы осветительных групп.
• Оставшийся провод от коробки до выключателя заизолируйте и оставьте свободным.
• Включите автомат на РЩ и проверьте правильность подключения.

Правильное видео по теме

Полезные видео-инструкции помогут начинающим электрикам усвоить теорию и правильно применить ее на практике.

Инструкция от производителя legrand:

Монтаж выключателя и розетки:

Замена выключателя своими руками:

https://youtube.com/watch?v=FP3_fqpoNdQ

Как вы успели заметить, принципы подключения различных электрических устройств похожи, но имеют небольшие различия

Решив самостоятельно заменить выключатель или проложить электроцепь целиком, внимательно изучите схемы, проконсультируйтесь у квалифицированных специалистов, а в процессе работы обязательно соблюдайте меры предосторожности
