Пошаговая инструкция разбора

А теперь подробно о том, как снять переключатель:

1. Первым делом необходимо снять клавишу. По идее, она должна сняться, если снизу большим пальцем прижать клавишу, а сверху остальными пальцами потянуть её на себя. В некоторых моделях, клавиши сидят достаточно плотно, тогда придётся слегка поддеть её сбоку плоской отвёрткой. Делайте это аккуратно, чтобы не поцарапать защитную рамку и саму клавишу. Если у вас выключатель с двумя или тремя клавишами, снимите и уберите их по очереди.
2. Теперь снимите защитную рамку. В некоторых моделях она крепится при помощи двух винтиков, открутите их крестообразной отвёрткой. Иногда крепление рамки осуществляется за счёт пластиковых защёлок, в этом случае ещё проще, достаточно отжать их.
3. Сняв все защитные пластиковые элементы, мы подобрались к рабочему механизму выключателя. По бокам имеется два распорных винтика, открутите их и достаньте рабочую часть из подрозетника. Есть ещё вариант, когда для фиксации рабочего механизма в подрозетнике применяются не распорные винты, а распирающие лапки. Их надо немного ослабить, уменьшив угол распора.
4. Осмотрите внимательно разобранный выключатель, особенно места подсоединения проводов, на предмет обнаружения слабого контакта, подгорания, оплавления. Отсоедините жилы проводов от контактных отверстий. Чтобы потом ничего не перепутать сразу при помощи изоляционной ленты наметьте провод, который был фазный и подсоединялся к входящему контакту выключателя. Если вы обнаружили, что жилы проводов окислены, зачистите их с помощью наждачной бумаги и подсоедините снова. В случае, когда обнаружено, что в результате плохого контакта отгорела жила провода, необходимо её перезаделать, при помощи ножа снять изоляцию на 1 см и закрепить в контактном отверстии.

На этом видео показано как разбирается одноклавишный:

и двухклавишный выключатель:

Разбирая выключатель, запоминайте последовательность действий. Если с самим коммутационным аппаратом всё в порядке (не оплавился и готов к дальнейшей эксплуатации), собирать его нужно будет в обратном порядке. В случае, когда обнаружены повреждения самого выключателя (например, оплавлена контактная часть), и не пытайтесь что-нибудь восстанавливать, сразу же отправляйтесь в магазин за новым аппаратом.

Снятие напряжения с рабочего места

Любые работы в квартире, связанные с электричеством, необходимо начинать с обесточивания рабочего участка. Если у вас есть отдельный автомат на каждое помещение, то отключите именно тот, от которого запитана данная комната, где будете снимать выключатель. В случае, когда на квартиру имеется один общий вводной автомат, отключите его и примите меры, чтобы никто не мог включить обратно. Будет хорошо, если он находится на входе в квартиру. А вот когда автомат расположен на общей площадке, лучше повесить плакат «Не включать!» либо поставить кого-то подежурить.

При помощи индикаторной отвёртки проверьте, что на рабочем месте действительно отсутствует напряжение. Как это сделать правильно? Сначала проверьте рабочее состояние индикаторной отвёртки на участке, который заведомо известно, что находится под напряжением, например, в распределительном щитке на площадке. При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети. Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.

Отключение электричества

Перед разборкой выключателя нужно обесточить линию, по которой поступает питание к прибору

Прежде чем  демонтировать розетку или переключатель, важно отключить подачу электроэнергии. В помещении проводка разветвленная, имеется несколько линий

Каждая из них предназначена для освещения, розеток, переключателей и т.д.

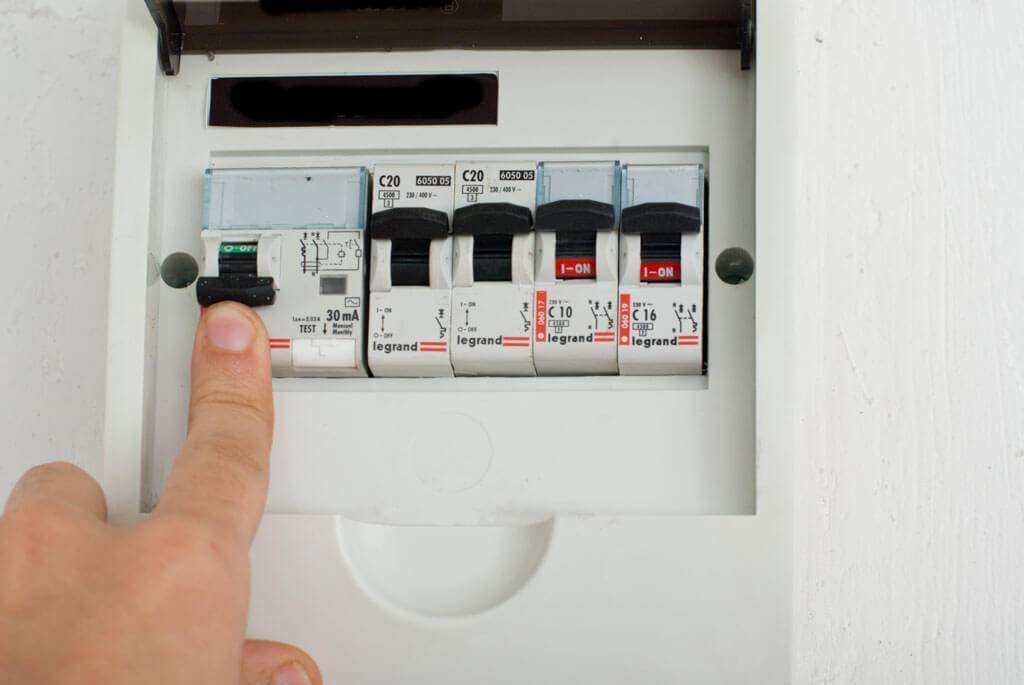

С помощью автомата на распределительном щитке отключается питание, на его выходе проверяется напряжение. Если возникают трудности в этом вопросе, лучше полностью обесточить помещение, отключив вводный автомат.

Существует распространенная проблема, на которую следует обратить внимание. Неопытные электрики достаточно часто подключают к автомату нулевой провод вместо фазного

Такая схема будет вполне работоспособной, но проводка освещения будет находиться всегда под напряжением. Чтобы устранить неполадку, нужно сделать изменения в схеме подключения.

Как снять выключатель со стены

С проблемой демонтажа и снятия выключателя освещения в квартире, наверное, сталкивался каждый. Сам процесс довольно легко осуществим. Главное – знать все особенности.

Подробный перечень действий:

1. Берем плоскую и крестовую отвертки;
2. Отключаем подачу электричества в доме;

Это самый важный пункт. Перед тем, как разобрать выключатель света, обязательно место работы должно быть обесточено. В квартире или доме необходимо перевести тумблер автоматического выключателя в положение «Выкл.» (рычаг вниз) в электрощитке.

Важно!
Если не найдете, какой именно автомат отвечает за этот выключатель, то выключите все

Осторожность – прежде всего. Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора

Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора

Осторожность – прежде всего. Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора

1. Снимаем клавишу устройства;

Перед демонтажем клавиши следует внимательно рассмотреть механизм ее установки, ведь выключатели выпускаются различных модификаций. Самый простой способ – это взяться сбоку за выступающие части, а большим пальцем легонько придавить по центру клавиши и потянуть на себя. Такая процедура выполняется легко, но если у вас не выходит снять клавишу или клавиши устройства, то можно воспользоваться плоской отверткой или ножом, аккуратно поддев их, чтобы не поцарапать и не повредить пластмассовое изделие.

1. Снимаем рамку выключателя;

Она крепится двумя способами: винтовым и зажимным. При первом варианте с помощью отвертки откручиваются винтики. При демонтаже рамки с зажимным креплением необходимо отогнуть поочередно зажимы.

1. Разбираем сам выключатель;

Дальше снимаем внутренний механизм из подрозетника, для этого откручиваем удерживающие боковые винты. Существуют модели устройств, механизмы которых закреплены в монтажной коробке установочными лапками. В таком случае нужно ослабить с помощью отвертки такое крепление.

1. Отсоединяем провода;

После вынимания выключателя следует замерить напряжение на присоединенных проводах. Только при отсутствии напряжения можно отсоединить их.

Обратите внимание!
Демонтированный включатель следует внимательно осмотреть, и если электрические контакты оплавлены, то этим устройством уже не стоит пользоваться. В случае окисления контактов их зачищают

В случае окисления контактов их зачищают.

1. Отключаем провода от выключателя.

В самых распространенных моделях закрепление происходит за счет болтовых соединений, которые следует немного ослабить, и тогда провода легко вытянутся. Советуем также пометить эти провода различными цветами, чтобы облегчить себе последующий монтаж.

Никогда не рискуйте!
Прежде чем дотронуться до оголенного провода, убедитесь в отсутствии напряжения. Тестер подносите к каждому контакту и только, если не будет сигнала, продолжайте работать.

Для варианта выключателя с регулятором яркости освещения методика его снятия такая же, как и у обычного выключателя, только вместо клавиш убирается поворотная ручка.

Демонтаж выключателя с индикатором немного отличается от процесса, описанного выше. Здесь сначала необходимо отключить индикатор, т.е. прекратить питание и снять светодиод. Далее выполняются те же действия.

Выбирая новый выключатель, возьмите с собой демонтированный, так будет легче подобрать по габаритам нужный тип.

Демонтаж розеток

Логично продолжая тему, разберемся, как снять розетку со стены.

Для такой работы понадобится обычная отвертка или крестообразная. Обязательно предварительно отключается электричество в той комнате, в которой расположена розетка.

Важно!
В электрощитке тумблер автоматического выключателя должен быть опущен вниз, «зеленый экранчик» – сигнал о том, что можно безопасно работать. Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре

Снимаем его и откладываем в сторону

Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре. Снимаем его и откладываем в сторону.

Приступаем к самому механизму. По аналогии с выключателем, крепление розетки к подрозетникам происходит двумя болтиками: или по бокам, или в верхней и нижней части. Откручиваем их. Есть еще устройства с распорными механизмами. Они держатся в стене посредством специальных ушек. Если их немного ослабить, то розетка легко выйдет из монтажной коробки.

Далее отсоединяем электрические провода. К устройству подводятся три провода: «фаза», «ноль», «заземление», здесь легко выкручиваются болтики из специальных креплений. Потом тянем провод в свою сторону. Таким образом, розетку разобрали, процедура в действительности довольно простая.

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них — пара отверток, хотя многие приборы можно демонтировать и при помощи единственной — плоской. Крестовая отвертка будет нужна для устройств, имеющих в своей конструкции винты крестообразной формы.

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Разборка выключающего свет устройства начинается со снятия клавиши, так как без демонтажа ее продолжить работы невозможно. Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием клавиши необходимо внимательно исследовать механизм имеющегося устройства. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ — это нажать на клавишу по направлению к стене большим пальцем, другими пальцами схватиться за выступ и с не слишком большим усилием потянуть клавишу к себе. Некоторые часто опасаются повредить клавишу, приложив слишком большую силу к плотно установленному элементу. В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев клавишу. Но все же лучше попытаться снять ее вручную — риск поцарапать или повредить элемент при этом минимален.

Видео

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика. Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу

Понадобятся такие инструменты:

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

• отвертка – плоская и крестообразная;
• отвертка — индикатор напряжения;
• переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.

Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно
– достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.

1. Если вы снимаете, но не меняете выключатели, то после снятия помойте водой с мылом кнопку и верхнюю панель. Даже у хорошей хозяйки со временем выключатели загрязняются, а капитально отмыть их на стене невозможно.
2. Если стены для снятия старых обоев не смачивались и дома нет маленьких детей, то свет при снятии выключателей и розеток не выключайте – сделайте это непосредственно перед оклейкой, когда мокрые листы станут проводником тока.

Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Разборка выключателя: этапы работ

Разумеется, прежде чем приступить к реконструированию электрического прибора, следует все тщательно подготовить

Важно, чтобы все инструменты были на месте, так как неорганизованность, обязательно принесет немало ошибок

Разборка бытового выключателя

1. В начале обесточиваем помещение. Для этого ищем нужный автомат, который запитывает конкретную группу выключателей и переводим его в отключенное состояние. Таким образом вы не только бережете себя от поражения электрическим током, но и сохраните работу проводки в целостности. Обязательно рассмотрите, что объясняет схема, и каким образом работает прибор.
2. Предпринимаем попытки извлечь из стены регулятор света. Изначально вынимаем клавиши прибора, достаточно на них немного надавить по бокам, и они легко отщелкнуться. Если деталь крепко прижата, можно аккуратно поддеть ее плоским инструментом. Для удобства ремонта лучше снять рамку выключателя.
3. Далее достаем механизм из стены. Для этой цели выкручиваем маленькие болты по бокам, сердцевины, которая помещается в подрозетник. Ослабив удерживающие пластинки, вы с легкостью сможете вынуть механизм. Иногда на обратной стороне корпуса выключателя присутствует схема монтажа.
4. Теперь отсоединяем токоведущие проводники. Аккуратно разжимаем клеммы и извлекаем проводники. Следите за тем, чтобы ни одна жила проводника не повредилась. Старайтесь не нарушать изоляцию провода.
5. На данном этапе, ответ на вопрос, как разобрать выключатель считается исчерпывающим, после чего приступают к непосредственной процедуре ремонта, а в большинстве случаев требуется замена выключателя. Так как некоторые детали в конструкции прибора предназначены для одноразовой работы.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

• снять клавиши — здесь различий от других марок устройств нет;
• демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

• винтами, которые просто выкручиваются отверткой;
• специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

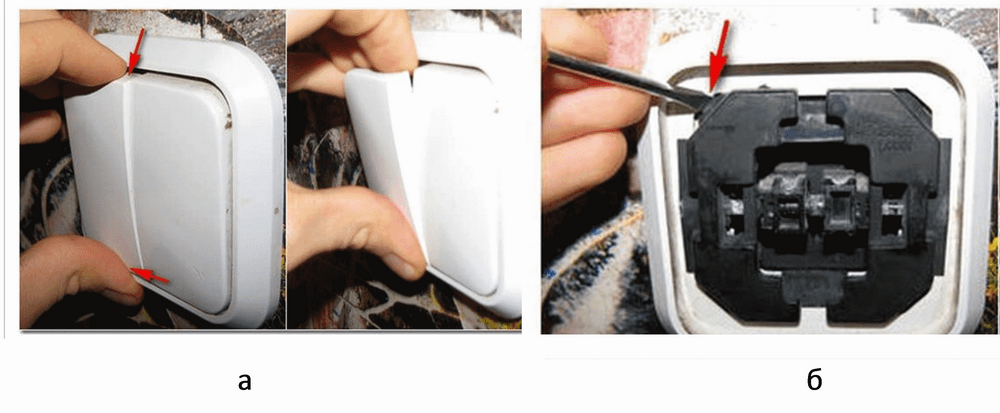

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

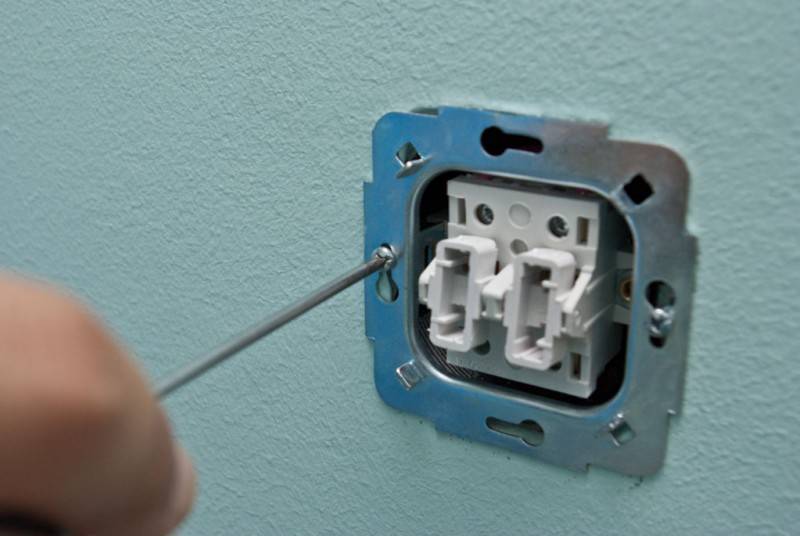

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

• двухклавишный – «L», «1», «2» или «1», «2», «3»;
• трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Как подключить выключатель света?

Для начала необходимо подготовить провода, зачищаем изоляцию жилы, с помощью ножа снимаем 1 см.

Вставляем ее в контактное отверстие. При необходимости подрезаем лишнее, в идеале она не должна торчать из контакта более 1-2 мм. Смотрим чтобы изоляция жилы не попала в зажим.

Затягиваем контактный винт.

Проверяем насколько хорошо протянут контакт, тянем за провод, если он не подвижен все в норме, если нет протягиваем еще. Помним, плохо затянутый контакт причина скорого выхода из строя выключателя. Хотя сильно усердствовать тоже не нужно, можно сорвать винтовую резьбу, на недорогих выключателях она очень ранимая. Ищем золотую середину, пошло туго, все, проверяем и переходим к следующему проводу.

Зачищаем, вставляем.

На некоторых выключателях, на задней стороне механизма может стоять обозначения контактов:

Чаще всего на одноклавишных выключателях обозначения выглядят следующим образом L и 1, или 1 и 2, где:

• «L» (для обозначения L и 1), «1» (для обозначения 1 и 2) — контакт для подключения приходящей фазы, та которую мы пометили изоляционной лентой.
• «1» (для обозначения L и 1), «2» (для обозначения 1 и 2) — отходящий контакт, так же он может быть помечен стрелочкой.

Эти обозначения обусловлены тем, что выполняя подключение выключателя правильно, приходящая фаза должна быть фиксированным контактом, а отходящая подвижным. Хотя с практической точки зрения для одноклавишных выключателей это не принципиально, провода можно подключать так и так.

Итак, мы подошли к установке механизма выключателя в (монтажный стакан). Перед этим необходимо проверить, правильно ли выключатель установлен. Для этого подаем напряжение и включаем и выключаем клавишу. Во включенном положении клавиша должна быть прижата верху, а в выключенном внизу.

Устанавливаем механизм в подрозетник, выравниваем по горизонтали и закручиваем винты распорных лапок до тех пор, пока не будет достигнута жесткая фиксация.

Прикручиваем на место защитный корпус.

Устанавливаем клавишу. Перед этим смотрим на ее обратную сторону, штырьки на клавише должны входить в пазы на кнопке.

Выключатель установлен.

Подробнее о том как выполняется установка других элементов электропроводки (розеток, двойных выключателей, выключателей с подсветкой, люстр и светильников) вы можете посмотреть .

Для выполнения работа по замене выключателя нам понадобилось:

Материал

выключатель — 1

Инструмент

• указатель напряжения
• плоская и крестовая отвертки

Выключатель света – это коммутационный аппарат, который выполняет две функции: размыкает электрическую цепь и подает напряжение на светильник. Такие выключатели рассчитаны только для бытовой электропроводки и не отключат токи больших номиналов и коротких замыканий.

Управление ими в квартирах может быть следующее:

• нажатие на клавишу;
• включение кнопки;
• переключение тумблера;
• использование сенсора;
• дистанционным пультом;
• натяжение и отпускание цепочки.

Выводы и полезное видео по теме

Процесс разборки и ремонта обычного выключателя с двумя клавишами представлен в этом ролике:

Здесь можно познакомиться с устройством и особенностями разборки сенсорного выключателя:

В этом ролике показана разборка и устройство поворотного выключателя:

Правильная разборка выключателя — важный этап ремонта устройства. Нужно помнить о мерах безопасности, а также внимательно запоминать или фотографировать каждый этап этого процесса, чтобы обратная сборка также была выполнена без проблем.
