УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

1.1. Графические обозначения

1.1.1. Графические обозначения приборов, средств автоматизации и линий связи должны соответствовать приведенным в табл. 1.

Таблица 1

1.1.2. Отборное устройство для всех постоянно подключенных приборов изображают сплошной тонкой линией, соединяющей технологический трубопровод или аппарат с прибором (черт. 1). При необходимости указания конкретного места расположения отборного устройства (внутри контура технологического аппарата) его обозначают кружком диаметром 2 мм (черт. 2).

1.2. Буквенные обозначения

1.2.1. Основные буквенные обозначения измеряемых величин и функциональных признаков приборов должны соответствовать приведенным в табл. 2.

Таблица 2

Примечание. Буквенные обозначения, отмеченные знаком «+», являются резервными, знаком «-» — не используются.

1.2.2. Дополнительные буквенные обозначения, применяемые для указания дополнительных функциональных признаков приборов, преобразователей сигналов и вычислительных устройств, приведены в приложении 1.

1.3. Размеры условных обозначений

1.3.1. Размеры условных графических обозначений приборов и средств автоматизации в схемах приведены в табл. 3.

1.3.2. Условные графические обозначения на схемах выполняют сплошной толстой основной линией, а горизонтальную разделительную черту внутри графического обозначения и линии связи — сплошной тонкой линией по ГОСТ 2.303.

1.3.3. Шрифт буквенных обозначений принимают по ГОСТ 2.304 равным 2,5 мм.

Таблица 3

Обозначение дифференциального автомата на схеме

Дифференциальный автомат совмещает в одном аппарате устройство защитного отключения и автоматический выключатель, чем и отличается от УЗО. В этом случае графическое изображение на схеме выглядит следующим образом.

Если для УЗО принимаются буквенно-цифровые обозначения Q1, то для АВДТ (автоматический выключатель дифференциального тока) – QF1. Буквы говорят о функциях аппарата, а цифры указывают на его порядковый номер в схеме. Другая буквенная комбинация QF1D, где D обозначает «дифференциальный».

Обозначения УЗО

Основной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным продолжительное время. Эти показатели строго стандартизированы, а ток может иметь значения: 6 Ампер; 10; 16; 25; 50 и т.д.

Другая важная характеристика – это быстродействие. Токовый показатель обозначается буквами B, C, D, стоящими перед значением номинального тока. Например, комбинация C16, говорит, что автомат быстродействия C, рассчитан на номинальный ток в 16 Ампер.

Дифференциальный допустимый показатель укладывается в следующий ряд: 10; 30; 100; 500 миллиампер. На корпусе прибора обозначается знаком «дельта» с цифрой, соответствующей току утечки.

Эксплуатационные возможности автомата рассчитаны на номинальное напряжение в 220 Вольт для однофазной цепи и 380 для трехфазной.

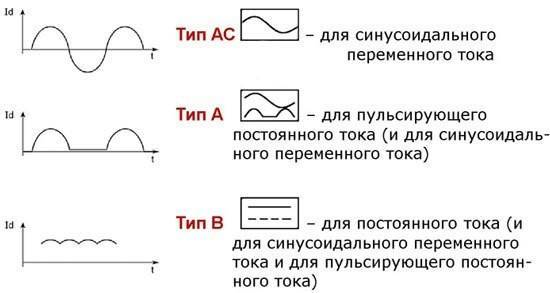

Дифавтоматы различают по типам, в зависимости от тока утечки и маркируются такими буквенными индексами:

• A – реагирующие на утечку переменного или постоянного пульсирующего тока;
• AC – рассчитанные на срабатывание при утечке с постоянной составляющей;
• B – тип устройства, включающий обе предыдущие возможности.

Эта характеристика может маркироваться небольшим рисунком, обозначающим вид тока.

Устройства работают по селективному признаку, обладают способностью задержки по времени срабатывания. Это обеспечивает выборочное отключение прибора от сети и устойчивость системы защиты. Такая характеристика обозначается буквой S и дает задержку в 200–300 миллисекунд. Маркировка G соответствует 60–80 миллисекундам.

Так как пусковые токи превышают рабочее значение, защита устроена так, что электромагнитный независимый расцепитель отключает устройство в том случае, когда ток в несколько раз превышает номинальный размер.

2.1. Общие правила построения УГО

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. Допускается отделять такие элементы друг от друга штриховой линией черт.

Групповую метку располагают над группой меток, которые должны быть записаны без интервала между строками черт.

Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.

Отключают и включают в работу определенные участки сети, по мере необходимости. Размеры УГО в электрических схемах. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. При этом метки выводов присваивают одним из способов, представленных на черт.

1 Область применения

Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку. Допускается опускать пробел между группами выводов, имеющих метку более высокого порядка.

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия установки. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента. В этом случае существует хотя бы одно логическое соединение между данными элементами.

Виды и значение линий

1. Тонкая и толстая сплошные линии — на чертежах изображает линии электрической, групповой связи, линии на элементах УГО.
2. Штриховая линия — указывает на экранирование провода или устройств; обозначает механическую связь (мотор — редуктор).
3. Тонкая штрихпунктирная линия — предназначается для выделения групп из нескольких компонентов, составляющих частей устройства, либо систему управления.
4. Штрихпунктирная с двумя точками — линия разъединительная. Показывает развертку важных элементов. Указывает на удаленный от устройства объект, связанный с системой механической или электрической связью.

Сетевые соединительные линии показывают полностью, но согласно стандартам, их допускается обрывать, если они являются помехой для нормального понимания схемы. Обрыв обозначают стрелками, рядом указывают основные параметры и характеристики электрических цепей.

Жирная точка на линиях указывает на соединение, спайку проводов.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

5.5 Линии взаимосвязи

5.5.1 Линии
взаимосвязи выполняют толщиной от 0,2 до 1,0 мм в зависимости от форматов схемы
и размеров УГО. Рекомендуемая толщина линий — от 0,3 до 0,4 мм.

5.5.2 Линии
взаимосвязи должны состоять из горизонтальных и вертикальных отрезков и иметь
наименьшее количество изломов и взаимных пересечений.

Примечание — В отдельных случаях допускается применять наклонные отрезки линий
взаимосвязи, длину которых следует по возможности ограничивать.

5.5.3 Линии
взаимосвязи, переходящие с одного листа или одного документа на другой, следует
обрывать за пределами изображения схемы без стрелок.

Рядом с обрывом линии взаимосвязи
должно быть указано обозначение или наименование, присвоенное этой линии
(например, номер провода, номер трубопровода, наименование сигнала или его сокращенное
обозначение и т.п.), и в круглых скобках номер листа схемы и зоны при ее
наличии при выполнении схемы на нескольких листах, например лист 5 зона А6 (5,
А6), или обозначение документа при выполнении схем самостоятельными
документами, на который переходит линия взаимосвязи.

5.5.4 Линии
взаимосвязи должны быть показаны, как правило, полностью.

Примечание — Линии взаимосвязи в пределах одного листа, если они затрудняют чтение
схемы, допускается обрывать. Обрывы линий взаимосвязи заканчивают стрелками.
Около стрелок указывают места обозначений прерванных линий, например,
подключения, и (или) необходимые характеристики цепей, например полярность, потенциал,
давление, расход жидкости и т.п.

5.5.5 Элементы
(устройства, функциональные группы), входящие в изделие и изображенные на схеме,
должны иметь обозначения в соответствии со стандартами на правила выполнения
конкретных видов схем.

Обозначения могут быть буквенные,
буквенно-цифровые и цифровые.

Примечание — Обозначения элементов (устройств, функциональных групп),
специфических для определенных отраслей техники, должны быть установлены
стандартами организации.

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

• Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

На функциональной схеме указаны блоки и связи между ними

Принципиальная схема детализирует устройство

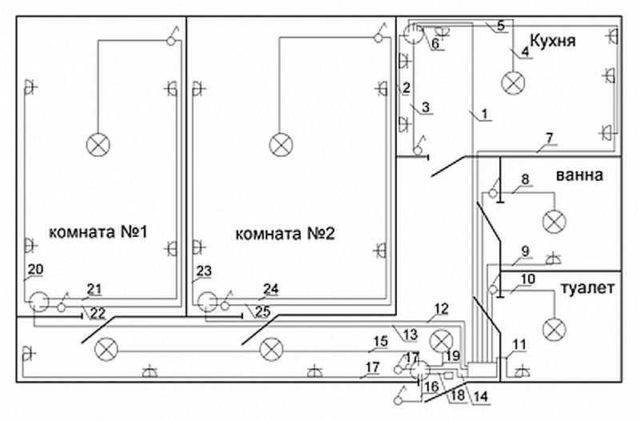

На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Порядок изучения чертежей

Как читать электрические схемы правильно и понимать представленную на чертеже информацию? Достаточно уметь ориентироваться в условно-графических обозначениях ГОСТа, это основа каждого разработанного проекта.

Сначала определяют тип чертежа. Согласно по ГОСТ 2.702-75, каждому графическому документу соответствует индивидуальный код. Все электрические чертежи имеют буквенное обозначение «Э» и соответствующее цифровое значение от 0 до 7. Электрической принципиальной схеме соответствует код «Э3».

Чтение принципиальной схемы:

Визуально ознакомится с представленным чертежом, обратить внимание на указанные примечания и технические требования.
Найти на схематическом изображении все компоненты, указанные в перечне документа;
Определить источник питания системы и род тока (однофазный, трехфазный);
Найти основные узлы, и определить их источник электропитания;
Ознакомится с элементами и устройствами защиты;
Изучить способ управления, обозначенный на документе, его задачи и алгоритм действий. Понять последовательность действий устройства при запуске, остановке, коротком замыкании;
Анализировать работу каждого участка цепи, определить основные составляющие, вспомогательные элементы, изучить техническую документацию перечисленных деталей;
На основе изученных данных документа, сделать вывод о процессах, протекающих в каждом звене цепи, представленной на чертеже.. Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему

Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.
