Способы прокладки

Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

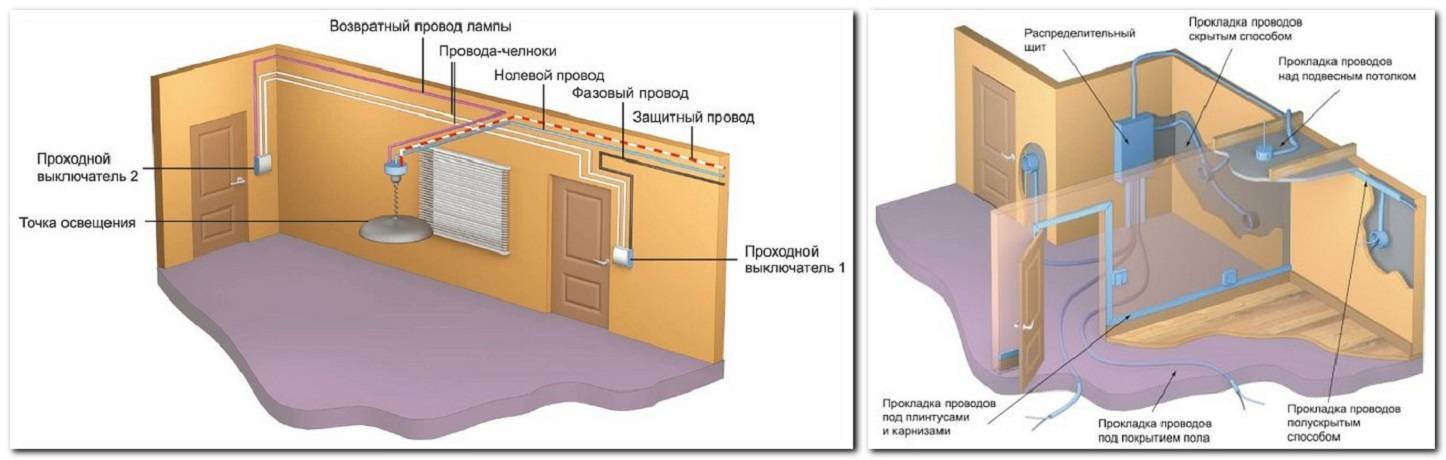

Варианты прокладки проводки в квартире по потолку и по полу

Открытый

У наружного способа преимущества следующие:

1. Дешевизна монтажных работ.
2. Простота самостоятельного монтажа.
3. Упрощенная возможность переделки разводки и формирования новых линий.

Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае

Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

Скрытый

Среди достоинств скрытого электромонтажа проводов числятся:

1. Более высокая безопасность и долговечность проводки.
2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
3. Эстетичный вид интерьера.

Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

Размер сечения проводов для открытого и закрытого монтажа электропроводки

Что еще нужно учитывать во время планировки?

План – это настоящее спасения для любого хозяина при монтаже, особенно если все работы проводятся своими руками.

В нем учитываются все правила, которые помогут избежать проблем и провести правильный расчет материалов по всей квартире.

Схема электропроводки в квартире — вещь совершенно необходимая и для работы, и для дальнейшего ремонта.

Видео:

В первую очередь, важно помнить, что от счетчика в квартире в каждую комнату идут минимум две ветки – для выключателей и розеток

Особое внимание стоит уделить ванной, проект для которой – настоящая головная боль при прокладке своими руками. Самым оптимальным вариантом будет установить в этой комнате только светильник на потолке и бойлер, когда в нем есть необходимость

Самым оптимальным вариантом будет установить в этой комнате только светильник на потолке и бойлер, когда в нем есть необходимость.

В таком случае просверливается одно отверстие для двух групп, что позволяет проложить одну ветвь, сэкономив кабель для проводки в квартире .

Что касается проекта с обозначением точечных светильников в квартире, решившись делать его своими руками, стоит указывать такие элементы, как отдельную люстру.

Расчет здесь делают так, чтобы ветвь выходила в центр потолка, тогда проложить разводку будет удобнее.

Грамотный план предполагает, что до каждой люстры или светильника идет отдельная ветвь.

Если вы считаете, что план не так уж и важен, особенно при работе своими руками, то это не так.

Видео:

Дело в том, что ваш расчет и план еще нужно зарегистрировать в энергослужбе.

Такая процедура является бесплатной, но если расчет проводки будет неправильным или даже опасным – готовьтесь к тому, что план придется переделывать.

Поэтому правильно составленная схема крайне важна. Другой вопрос — как ее сделать? На сегодняшний день не обязательно идти в бюро или нанимать инженера.

Разрешается делать проект в компьютерных редакторах: CorelDraw или Photoshop. В случае, если у вас нет опыта в том, как создать проект на компьютере, его можно начертить на бумаге от руки.

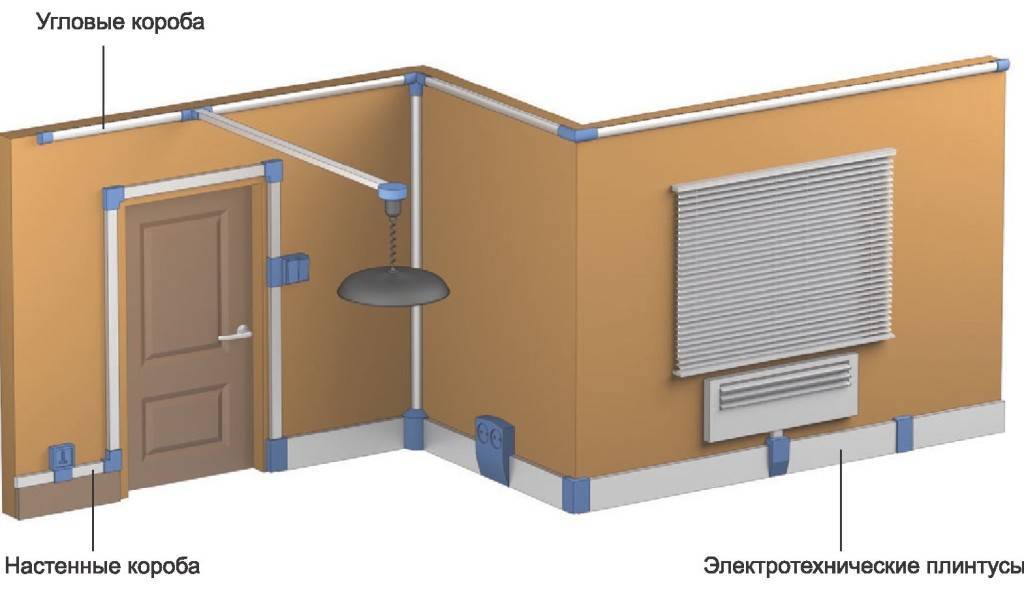

Монтаж проводки в кабель-каналах

Монтаж проводки в кабель-каналах

Данная методика гораздо более простая и менее пыльная по сравнению с предыдущим способом, однако ее эстетичность оставляет желать лучшего. Подключение щитка выполняется в аналогичной последовательности.

Первый шаг

Закрепите плинтус к поверхности пола в соответствии с предварительно составленной схемой.

Монтаж электропроводки

Проведите от плинтуса к выключателям и электророзеткам распределительные короба.

Короб для прокладки кабеля

Четвертый шаг

Установите внешние распределительные коробки в случае необходимости выполнения их установки. Для соединения проводов внутри таких коробок используйте СиЗ.

Пятый шаг

Установите розетки и выключатели, заведите внутрь провода, соедините.

Установите розетки и выключатели

В завершение останется проверить напряжение при помощи тестера и закрыть короба с плинтусами.

Также желательно пригласить квалифицированного электрика для проверки правильности выполнения мероприятий.

Открытая электропроводка

Удачной работы!

Как отремонтировать проводку своими руками

Ситуации, когда проводка перегорает или ломается – не редкость. Как же ее ремонтировать? Электрика можно ждать долго, да и за работу он возьмет немало.

Поэтому многие выбирают ремонт своими руками. Главное, не забывать использовать средства защиты: перчатки, очки, исправные инструменты.

Ремонт разводки или проводки может быть полным или частичным. В основном, в квартирах используют скрытую проводку, а под рукой не всегда есть план, где отмечены ветви.

Видео:

Если проект утерян, то есть выход – использовать искатель проводки. Такой прибор работает по типу сканера.

Если в квартире, как того требовал проект, уложен алюминиевый кабель, то лучше или вызывать квалифицированного мастера для замены проводки, или не трогать провода вовсе.

Использовать скручивание в таких случаях нельзя. Как же быть? Очень просто: выбирать для таких целей клеммы и зажимы.

Клеммники для электропроводки в квартире – распространенные механизмы, применяемые для соединения провода из разных материалов.

Использовать такие приспособления выгодно, ведь их конструируют таким образом, чтобы кабеля не окислялись.

Ни в коем случае не забудьте на время ремонта проводки обесточить квартиру. Однако как тогда подключать инструменты, работающие от электричества?

Для этого используется специальная схема подсоединения времянки. На плотной дощечке или куске пластика фиксируем своими руками розетку и автомат на 16 А.

Для стандартной ремонтной работы своими руками или при замене проводки нам понадобятся такие инструменты:

• болгарка с кругом (если стены из камня или бетона, то с соответствующей насадкой для камня);
• перфоратор, который может пробурить бетон;
• паяльник;
• индикатор-фазоуказатель;
• отвертки (рукоятки должны быть изолированными);
• фонарь;
• нож для монтажа;
• строительный уровень;
• шпатель для скрытия проводки материалами (например, штукатуркой);
• переносная электролампа.

В целом, все эти инструменты для электропроводки в квартире легко можно найти у любого мастера, который сталкивался с квартирным ремонтом.

Как сделать проводку?

В квартире чаще всего можно встретить бетонные или кирпичные стены, которые покрыты краской или штукатуркой.

Проект электропроводки квартиры может подразумевать, что кабель необходимо прокладывать или комбинированным способом, или скрытым. Какой способ лучше?

Проводку можно проложить даже по голым бетонным стенам, а сверху покрыть ее штукатуркой или краской.

Расчет необходимых материалов, для выполнения процедуры своими руками, выглядит следующим образом: нужна труба и гибкий рукав (обычно металлический или из ПВХ).

Видео:

Открытую проводку следует прокладывать в специальных каналах.

Выполняя проект своими руками, определяемся с системой безопасности.

Для этого внутри распределительного щитка квартиры обязательным условием является наличие автоматов, защищающих от замыкания.

Для ванных комнат рекомендуется выбор автоматов, выдерживающих повышенную влажность воздуха.

Какой должна быть проводка в санузле и ванной, какой выбор автоматов будет верным?

Если вы делаете монтаж своими руками, то постарайтесь избежать установки распределительной коробки в этой комнате, выключатель же лучше проложить не в самой ванной, а где-то рядом, например, в коридоре, возле двери в комнату.

Розетку устанавливать допускается, но с дополнительными влагозащитными механизмами.

Разметку лучше проводить с использованием строго горизонтальных или вертикальных линий.

Проектирование проводим так, чтобы линии не пересекались друг с другом, а трассу ведем параллельно какой-нибудь стене.

Если вы решили делать проводку под напольным покрытием, то тогда, от нее до стены, должно оставаться небольшое расстояние.

Как правильно выбрать сечение для провода проводки? Этот показатель всегда должен быть больше, чем расчет планируемой нагрузки на сеть (и больше 2 миллиметров квадратных).

Расчет и схема предполагают, что для разных групп нужны разные сечения

При монтаже в квартире своими руками важно все провода в полостях защитить трубами и рукавами

Кабель и провода, которые будут соединяться, должны быть оборудованы распределительными коробками с открытым доступом, чтобы вы могли при необходимости легко добраться до них для починки.

В коридоре будет хватать и одной или двух розеток, а вот в остальных комнатах квартиры можно сделать и больше.

План не регламентирует, как располагать розетку в квартире, но считается, что оптимальное расстояние от пола – выше 30 сантиметров.

Расчет, где расположить выключатель, предполагает установку таким образом, чтобы каждый член семьи мог к нему дотянуться.

Правила проведения электричества

Проводка по квартире

Прежде чем начать штробирование, необходимо нанести разметку. В изготовленную лунку укладывают провод, замазывают алебастром, а затем оштукатуривают. Для дополнительной защиты провода, его можно протянуть в рукаве или трубе, но стоимость монтажных работ при этом увеличится.

Замена электропроводки

Для протягивания электрической проводки в квартиру стоит остановиться на одножильном электропроводе из меди в ПВХ изоляции. В этом случае снижается риск окисления по сравнению с многожильными проводами. А медь обладает более высокими прочностными характеристика и меньшим сопротивлением, чем алюминий.

Что касается розеток и выключателей, то здесь предпочтение отдается пластмассовым коробкам соответствующего размера. Коробки под розетки фиксируются в стену с помощью алебастра.

Правила разводки электрики в новостройке

Чтобы проводка была максимально эффективной, а лишних затрат на материалы не было, необходимо придерживаться следующих правил:

1. Электрика проводится с помощью трехжильного кабеля. Минимальный размер сечения составляет 1.5 мм – для линии освещения. Для силовой линии используют сечение 2.5 мм. Для техники, как электроплита, должен быть проведен кабель с сечением 4 мм.
2. Обязательно придерживаться нормативов защиты розеток. Для ванной комнаты розетка должна иметь степень защиты от 44 IP.
3. Обязательно обзавестись автоматическими выключателями. Для сети освещения подойдет автомат на 10 А. Для розеток используется автомат на 16 или 25 А. Перед автоматами в цепи устанавливают УЗО, номиналом 30 мА.
4. На каждую комнату должна быть отдельная распределительная коробка. В таких коробках соединение должно быть клеммами – это самый надежный вариант.
5. На главном кабеле должен также находиться автоматический выключатель. Для ремонта электричества без него не обойтись.
6. В новостройках обычно используют скрытый способ проводки. Оголенные стены позволяют быстро провести штробление и проложить кабеля. Такой способ является самым безопасным.
7. Перед проведением работ обязательно нужно составить детальную схему. На ней указываются все линии и места потребления энергии. В застройщика берется точный план квартиры, на котором и будут нанесены обозначения элементов сети электрики.

Как проведена электрика в новостройке своими руками, пример лучше взять наглядно у знакомых, которым разводку проводил профессионал.

Процесс разводки несложный, но требует последовательности всех этапов. Существует два основных этапа монтажа проводки:

1. Подготовительные работы. Штробление стен, подготовка расходных материалов по размеру (провода, каналы для кабелей).
2. Подключение всех элементов проводки. В каналы проводятся кабеля, к которым подключаются выключатели, розетки.

В стене проделываются отверстия для монтажных коробок. В них устанавливаются выключатели и розетки. Все полости вокруг коробки заделываются штукатуркой. Края коробки не должны выступать.

Чтобы обезопасить кабель, в штробу укладывают полихлорвиниловую трубку по всей длине. Все трубки должны протягиваться к потребительскому щитку. Трубку закрепляют с помощью распорок или зажимов каждые пол метра. Ее затрамбовывают в стене гипсом либо штукатуркой. Нужно позаботиться о герметичности соединений труб, чтобы возможная влага в стенах не попадала на провода. Когда все каналы для проводки подготовлены и зафиксированы, можно занимать разведением проводки.

Подключение элементов проводки

По каналам проводятся кабеля, в соответствии от его назначения, то есть от сечения. Кабель укладывается с помощью эластичной пластиковой протяжки. Сначала протягивают ее в канал. Когда конец вылез, к нему прикрепляют кабель, который протягивают в канал, вытягивая протяжку.

Когда все провода и кабели подготовлены, можно заниматься соединениями. Оно может быть клеммами, скруткой, спайкой или другими способами. Соединения проводятся в коробках. Для этого с трехжильного кабеля используют такую маркировку подключения проводов:

• коричневый – фаза;
• голубой – нейтральный;
• желто-зеленый – заземление.

Подключив потребителей питания в коробках к кабелю, нужно проверить исправность линии электричества. Если система работает без перебоев, коробки закрываются и заштукатуриваются.

Как выбрать провод

Распредкоробка с состыковкой квартирного и подъездного кабелей

Сечение электрического провода зависит от допускаемой плотности тока. Выбирая из стандартного ряда сечений, необходимо делать округление в сторону увеличения. При соединении электропроводов в соединительной коробке используют паяльник со сплавом олова. Для проведения этой работы вам потребуется много времени, однако это значительно повышает надежность соединения. Флюсом может выступать любая кислота, за исключением канифоли. Недопустимо использовать скрутку для соединения проводки, поскольку это не только опасно, но и значительно затрудняет процесс ремонта в ходе эксплуатации.

Завершающим этапом проведения электропроводки в квартире станет протягивание провода к автомату питания, после того, как вы удостоверитесь в работоспособности электрической цепи.

Рекомендуем:

• шкаф купе своими руками (чертежи);
• выравнивание стен штукатуркой своими руками.

Освещение, розетки и выключатели

Двухклавишные выключатели

1. Распределение проводки из распредкоробки
   Для оптимального количества искусственного света в комнате должен быть один общий источник света и при необходимости дополнительные приборы. При монтаже розеток рассчитывайте их количество с учетом того, что на 6 кв. м должна быть одна розетка. Если их будет больше, это только повысит функциональность и удобство помещения.

2. Поскольку кухня оснащена множеством бытовых приборов, то в ней монтируют не меньше 3 розеток, независимо от метража. В ванной комнате хватит двух розеток, защищенных УЗО. В комнатах стоит сделать 4 розетки, к которым будет свободный доступ.
3. Сделайте выбор в пользу двухклавишных широких выключателей, которые очень удобны в использовании. Их располагают внутри комнаты рядом с дверью на высоте 0,75 м. Учтите, что при открытой двери доступ к выключателям не должен быть прегражден.

Розетка с латунными контактами и керамическими внутренностями

ЭТАПЫ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

Подготовительный этап монтажных работ заключается в перенесении разметки с план-схемы на стены квартиры.

Отмечаются места прокладки проводов, их желательно сбоку маркировать, указывая какой именно тип провода будет накладываться в этом месте. Указываются места установки розеток, выключателей, распределительных коробок, стационарных светильников.

Штробление каналов.

Штробление лучше всего выполнять при помощи специального оборудования. Однако такие устройства профессионального уровня стоят довольно дорого. Если есть возможность взять штроборез напрокат ею нужно обязательно воспользоваться. Стоимость проката с лихвой окупится высокой скоростью и качеством выполнения работ.

Альтернативным (в нашем случае он наиболее распространён) вариантом является сочетание болгарки и перфоратора. Для болгарки потребуется круг для работы с камнем, а для перфоратора несколько насадок:

• зубило (25-30 мм) и бур (16-20 мм) для работы по бетону;
• корончатое сверло диаметром 100 мм;
• набор победитовых сверл.

Трассировка производится исключительно в горизонтальном и вертикальном направлении. Горизонтальные штробы расположены на расстоянии 50 см от потолочных плит перекрытия.

Прокладка проводов.

Кабель ВГ с сечением 3х2,5 тянется со стороны щитка к распределительной коробке. Затем от коробки к месту установки розетки, выключателя или светильника. Для питания электроприборов с низким и средним уровнем энергопотребления достаточно кабеля ВВГ с сечением 3х1,5.

Оборудование с повышенным энергопотреблением заводится непосредственно в щиток к индивидуальному УЗО, минуя распределительные коробки. В этом случае тип кабеля его сечение необходимо подбирать в зависимости от технических требований подключаемого прибора.

Провода в штробах закрепляется при помощи небольшого количества штукатурки, как правило, стартовой гипсовой. Ее необходимо наносить таким образом, чтобы основная масса располагалась в штробе, а не возвышалась над общим уровнем стены.

Заведенная в центральный распределительный щиток электропроводка в новостройке подключается к автоматам и УЗО. Подключение к счётчику и внешним линиям электроснабжения выполняется профессиональным электриком. Попытки самовольного подключения чреваты не только травами, но и штрафными санкциями от энергоснабжающих организаций.

Выполняя самостоятельно монтаж электропроводки в новостройке можно существенно сэкономить. Но следует учитывать, что сеть электроснабжения являются источником повышенной опасности. Поэтому и все действия необходимо выполнять предельно аккуратно.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Как делать разводку электропроводки: правила и рекомендации

Вся строительная работа и строительные материалы строго регламентируются с соблюдением правил и требований СНиП и ГООТ.

Основные правила, которые следует придерживаться при выполнении работ по электромонтажу в квартире или доме:

1. Все основные элементы электропроводки должны быть доступными. Основными электрическими элементами являются, счетчик, коробка распределения, розетки, выключатели.
2. Монтаж выключателей может быть выполнен на высоте 60 -150 см от пола. Расположение их должно быть на том месте, чтобы открытая дверь не мешала доступу к ним. Это означает, что если дверь открывается в правую сторону, то выключатель должен находиться на левой стороне и наоборот. Прокладка провода к выключателю должна быть сверху вниз.
3. Монтаж розеток по рекомендациям специалистов должен быть выполнен на высоте 50 – 80см от пола. Также розетки не должны находиться не на меньшем расстояние, чем 50 см от кухонных плит, радиаторов отопления, труб и других заземленных устройств. Прокладка кабелей для розеток должна выполняться снизу вверх.
4. В помещение должно находиться 1 розетка на 6м2. На кухне должно присутствовать большее количество розеток, так как там много разной технике. Наличие розеток в санузле запрещается.
5. Проводка проводится только по вертикали или горизонтали, а место проведение ее необходимо отметить на плане квартиры.
6. Если прокладка проводов для розеток проходит рядом, то расстояние должно составлять 4 мм или же кабель должен находиться в защитной гофре.
7. Заземление с проводом розетки соединяется с помощью болта.

Соблюдая все эти правила, вы сможете добиться идеального результата за короткий срок. Электрика в новостройке начинается с того, что нужно провести электромонтажные работы, такой вид работы можно сделать самому своими руками, имея проект, который обязательно нужен, чтобы электропроводка была правильно устроена.

Расчеты и схема

Однолинейная схема по ГОСТу

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

Схема электропроводки

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Методы прокладки проводки в квартире

Важно сразу оговориться, что следующие варианты будут актуальны только для строений со стенами из бетона или кирпича. Для домов из дерева они не подойдут, поэтому методики не универсальные

Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки. Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

• Разместить кабели в гофрированных трубах из пластика, если толщина отделки позволит.
• Проложить кабели просто открытыми при наличии у них двойной или тройной изоляции.

Со вторым способом сталкиваются чаще всего, потому что он подходит для таких случаев, когда:

• Штукатурка уже нанесена.
• Её слой не закроет провода и придётся проделывать штробы прямо в стене.

Это более сложный и долгий путь, но чаще всего он оказывается единственным подходящим. Помимо того, что предстоит проделать штробы, провода в них тоже нужно будет тщательно фиксировать – гипсовыми нашлёпками или скобами из пластика.

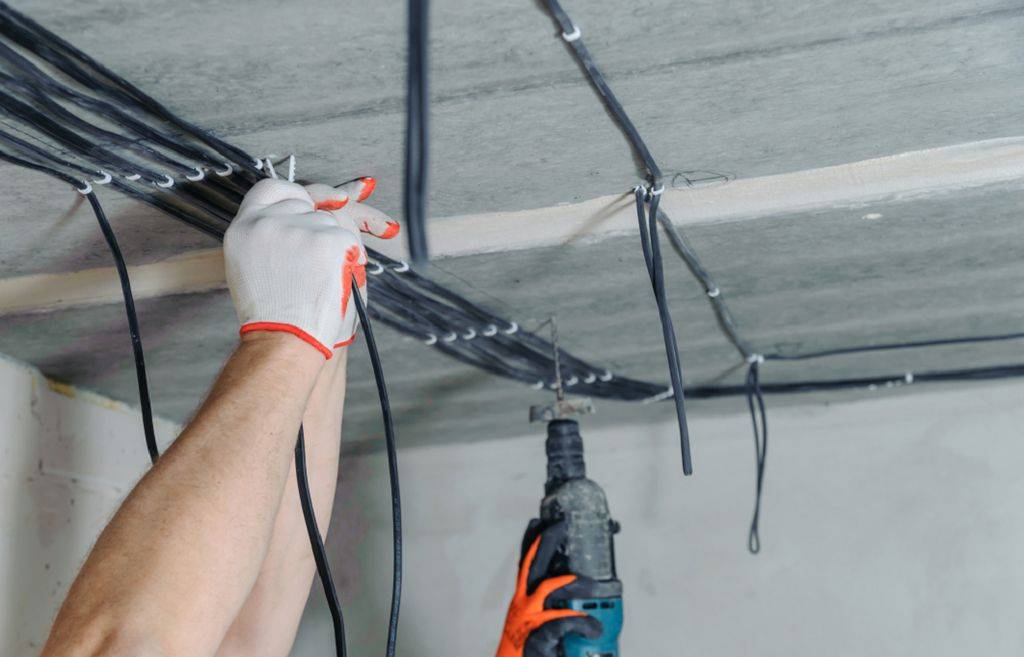

*(Скобы-дюбели особенно удачны при потолочной проводке)

Чтобы правильно сделать все штробы, лучше сделать разметку по схеме прямо на стене, тогда сложностей точно не возникнет и будет шанс ещё раз всё проверить и что-то подкорректировать.

Теперь нужно определить, как проложить сами кабели. Магистрали от распределительного щита до каждой монтажной коробки можно прокладывать способами, описанными в этой таблице.

При самостоятельной прокладке проводки подойдёт только первый вариант, и несмотря на большие преимущества двух других, он не хуже их. Просто потребует к себе больше времени, но раз уж план проложить проводку своими руками дошёл до этапа штроб, самое сложное уже позади.

*(Штробы — это предпоследний этап на пути прокладки проводки)

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

По каким правилам осуществлять электромонтажные работы своими руками

Составить схему проведения электромонтажных работ собственноручно довольно таки легко. Для составления плана лучше использовать ксерокопию плана постройки. На таком плане очень удобно отмечать места монтажа розеток, светильников, выключателей и других элементов.

При составлении схемы также рекомендуется учитывать советы и правила.

 А именно:

1. Проводка должна проходить только горизонтально и вертикально по стенам. Такое размещение уменьшает вероятность повреждения. К примеру, по розетке вы можете узнать размещение кабеля проводки, для того чтоб не вбить гвоздь в кабель. Идеальным будет перед вбиванием гвоздя найти кабель с помощью специального прибора, но такой прибор не у каждого есть.
2. Поворот проводки должен быть только под углом 90градусов.
3. Оптимально будет проведение монтажа под потолком, а именно на расстояние 20 см от него. Расположение на такой высоте даст возможность минимизировать вероятность механического повреждения. Таким же образом можно провести проводку и по полу при этом использовать необходимо специальный плинтус, который предназначен для прокладки кабелей.
4. Выключатели в квартире должны быть размещены перед входом в комнату со стороны дверной ручки на высоте 80 или 150см. По евро стандартам его можно разместить ниже, такое размещение будет удобно, в том числе и для детей.
5. В каждой комнате должна находиться распределительная коробка.
6. Перед составлением схемы, необходимо определится с расположением мебели и бытовых приборов. Это необходимо по той причине, что после проведения электромонтажных работ мебель может закрывать розетку или же шнуры от приборов могут не доставать до розетки.
7. В ванной комнате должно размещаться 2 розетки. Одна необходима для стиральной машинки, а вторая можно использовать для подключения фена и тому подобных устройств.

При монтаже проводки обязательно необходимо включить устройство защитного отключения. Такое устройство рекомендуется установить отдельно для ванной комнаты.

Разводка

Далее определяется количество групп электропотребителей. В однокомнатной квартире оптимально их будет четыре – комнатная, кухонная силовые группы, освещение, санузел. При наличии электроплиты и электрического духового шкафа, необходимо для них предусмотреть отдельные кабельные линии. Группы отражаются на схеме.

Каждая группа электропроводки рассчитывается по мощности аналогично приведенному выше правилу расчета для вводного кабеля. Определяется сечение кабелей и проводов.

В распределительном щите каждая группа защищается автоматическим выключателем с номинальным током соответствующим величине максимального тока, на который рассчитан кабель, питающий группу.

Группа санузла, помимо автоматического выключателя, должна предохраняться УЗО (устройством защитного отключения).

СОСТАВЛЕНИЕ СХЕМЫ РАЗВОДКИ

При составлении схемы разводки электросети, владельцы квартир в новостройках ограничены только местом подведения в квартиру основных питающих кабелей. Как правило, они расположены в коридоре/прихожей возле входа, реже в технических помещениях, стены которых граничат с лестничной площадкой.

Всё остальное, включая количество и расположение основных электромонтажных устройств, подстраивается под пожелания владельца.

При этом рекомендуется реализовать следующую схему электросети с разделением основных линий потребляющих электричество:

Линии освещения (кухня, коридор, прихожая, жилые комнаты).

Для санузла прокладывается отдельная линия с собственным автоматом отключения. К ней может быть подключен теплый электрический пол или бойлер.

Линии электроснабжения. Делятся на три основные группы:

• жилые комнаты и прихожая;
• кухня (увеличенное количество розеток возле рабочих столов);
• крупная стационарная бытовая техника – электроплита, бойлер, варочная поверхность, стиральная и сушильная машина и т.п.

Для линий электроснабжения и освещения, используемых в жилых комнатах достаточно УЗО на 16 или 20А. Для подключения электро духовки, электроплиты или бойлера используется УЗО на 32А.

Схема разводки может составляться вручную или при помощи специальных программ:

Платное ПО, демоверсии которых можно скачать для создания одной-двух схем. Затем программу нужно либо стереть и переустановить заново, либо приобрести полную версию:

• Visio;
• Eagle;
• Autocad;
• Эльф.

Бесплатное ПО, несколько уступает по функционалу, Но для создания однофазные схемы для квартиры вполне достаточно:

• «Электрик», имеет мобильное приложение под Android «Мобильный электрик»;
• QElectroTech;
• узкоспециализированная программа для составления схемы и расчёта электрощитка «1-2-3 схема».

Специальные программы составления схем и расчёта от компаний-производителей электроарматуры и электроустановочных изделий:

• XL Pro2, XL Pro3 от Legrand;
• Rapsodie от Schneider-electric.

Онлайн-сервисы — CAD5d.
