Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

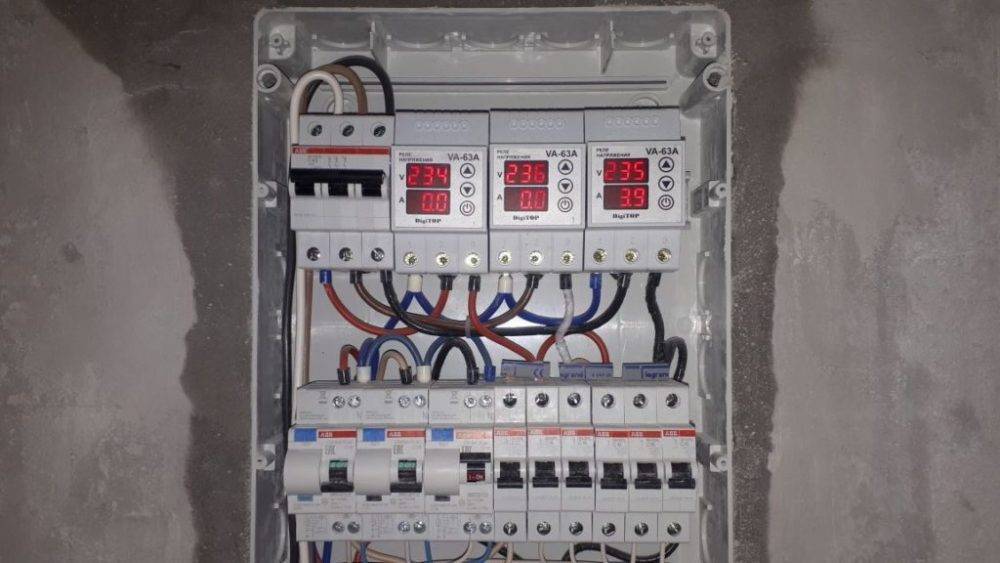

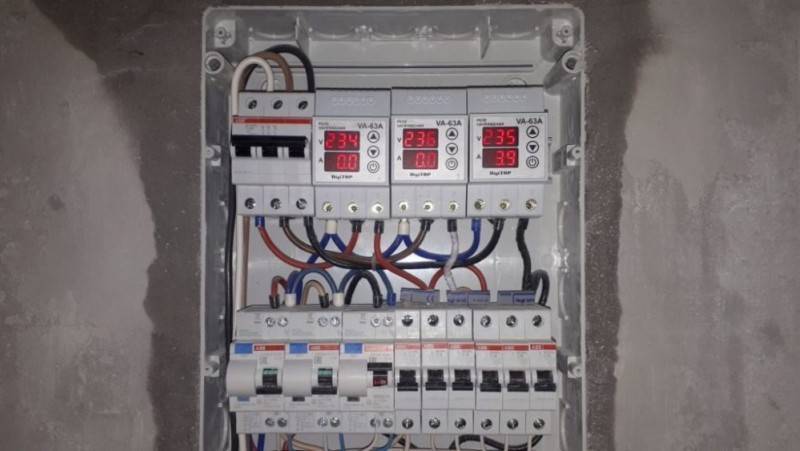

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения.  Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался

При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Соединительная гребенка для автоматов в электрощите

Выбираем электрощит в квартиру

Предварительно, до проведения всех работ по установке электрощита, составляется план прокладки проводки с указанием всех точек потребления энергии.

Распределительные щиты выпускаются в модульном исполнении, т. е. все приборы имеют размеры кратные 18 мм, 36 мм и т. д. Стандартные корпуса рассчитаны на размещение кратного количества модулей – 6, 9, 12, 18, 24 и т. д.

В электрическом щите, предназначенном для установки должно быть место, подготовленное для монтажа счетчика учета электроэнергии. Корпуса электрощитов производятся в Белоруссии и имеют стандартные размеры для размещения сетевого оборудования.

Большую роль в снабжении квартиры электрической энергией играет правильный выбор электрического щитка

Основное внимание уделяется трем аспектам:

• местонахождению электрощита;
• комплектации оборудованием;
• особенностям монтажа и подключения электрощита.

Выбор места установки щитка зависит от планировки квартиры, но наиболее удобным, считается установка возле входной двери, на уровне доступном для снятия показателей электросчетчика и ремонта электроприборов.

Для монтажа электрощита в квартире также необходимо учитывать метод прокладки электрокабеля в помещениях. Используется два основных типа монтажа электропроводки:

• наружная – прокладывается сверху штукатурного слоя отделки стены;
• внутренняя – для данного типа проводки в стене пробивается специальный паз с дальнейшей укладкой кабеля.

Ориентируясь на тип проводки, подбирается тип электрощита. Материалом для изготовления корпуса щитка служит:

• металл, имеющий специальную окраску или жаростойкое покрытие;
• прочный термостойкий пластик.

Отделка внутренней и внешней поверхности щита выполняется специальными красками различных цветов согласно требованиям техусловий.

Щиты производятся в различной комплектации и габаритов:

• в каркасном исполнении;
• разборные;
• цельнометаллические.

Выбор: Необходимая марка электрощита подбирается в зависимости от техусловий и габаритов ниши для установки.

Это интересно: Фундамент для дома из керамзитоблоков

№8. Производители распределительных щитков

Бракованные щитки не смогут выполнять свои функции в полной мере, будучи неспособными к равномерному распределению электрического тока по всем помещениям. Еще такие щиты, в случае необходимости, с большой вероятностью не отключат поврежденную группу цепей автоматически, поэтому лучше доверять свою безопасность проверенным производителям. Лидер в плане качества – компания ABB, но ее продукция стоит дорого. Щитки Makel и IEK стоят немного дешевле, но по качеству очень даже неплохи. В плане дизайна выделяются щиты FOTKA греческого производства. Безымянные изделия китайского и турецкого производства лучше обходить стороной – это не тот случай, когда можно сэкономить.

Напоследок отметим, что при прочих равных условиях предпочтение лучше отдать щиткам с прозрачной дверцей, которые обеспечивают более простой контроль над состоянием автоматов.

Устройства распределения устанавливаемые в навесной электрощиток

Любой электрощиток должен быть укомплектован устройствами распределения.К устройствам распределения подключаются провода одного функционального назначения.Называются они клемные колодки.Их нужно,как минимум две:

1. Одна для подключения нулевых рабочих проводов (нейтрали N).
2. Вторая колодка для подключения проводов заземления(PE).

Количество клемных колодок может быть больше двух,если в щите устанавливаются много автоматов защиты и управления.

Важно! Нельзя обьеденять клемную колодку для N проводов и PE проводов, даже если система заземления в вашем доме сделана по схеме TN-C-S

Устройства соеденения автоматов защиты

Все автоматы защиты одной группы электропроводки должны быть соеденены со стороны ввода. Для их соединения используются распределительные гребенки. Повторюсь:гребенки соединяют вводные клеммы автоматов защиты (клеммы вверху автоматов защиты).

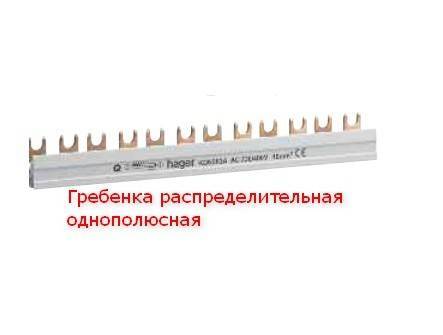

Гребенки бывают однополюсные, двухполюсные и трехполюсные, для одновременного соединения вводных полюсов соответствующих автматических устройств защиты (однополюсных, двухполюсных и трехполюсных).

Распределительные гребенки можно заменить соединительными проводами.

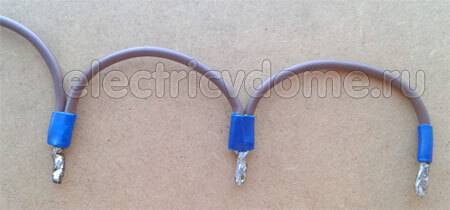

Соеденительные провода могут быть заводского изготовления или их можно сделать самостоятельно из гибкого одножильного провода сечением 4 мм 2. Концы такого провода-перемычки нужно опаять или опресовать наконечником. Для этого понадабится специальный инструмент.

Нормативные документы и правила

Требования к установке электрощитка  прописаны в ГОСТ 51321.1-2007

Щиток – распределительное устройство, работающее под напряжением до 1 кВт. Его особенности рассмотрены в гл. 4.1. 7-го издания ПУЭ. Требования к ВРУ в жилом многоэтажном здании прописаны в ГОСТе 51732-2001, а к распредщиткам – в ГОСТе Р 51628-2000. Поскольку квартирный электрический щиток относится к низковольтным распределительным и управляющим аппаратом, требуется обратиться к ГОСТу 51321.1-2007.

Основные требования и правила установки

В ГОСТах и ПУЭ указан правильный способ подключения щитка.

Нормативы отмечают несколько моментов:

наличие комплектной схемы с номиналом автомата защиты, типа и сечения кабеля, установленной и единовременной мощности, параметров защиты оболочки корпуса;
разрешен монтаж модулей, укомплектованных внутри или снаружи паспортной табличкой;
обязательное нанесение знака «Осторожно напряжение» по форме, регламентированной ГОСТ Р 12.4.026;
выбор сечения кабеля для прокладки внутри согласно номиналу защитных автоматов;

подбор изоляции провода, способной выдержать напряжение переменного тока не меньше 660 В;
защита болтовых соединений от вибраций и короткого замыкания тарельчатыми пружинами, контроллерами, пружинными шайбами, наконечниками;
сборка нулевых проводников на шинах N и RE;
подключение REN-провода на RE щитка;
использование клемм для защиты вводного и выводного провода;
выполнение работ при помощи отверток со шлицами под шлиц винтов, инструмента с заизолированными ручками;
маркировка кабеля цветными ПВХ-трубками – синей/голубой (рабочий ноль), желто-зеленой (ноль защиты), красной/коричневой (фаза);
маркировка контактов шин N и RE по порядковым номерам защитных автоматов;
подключение по одному проводнику на зажим шины N или RE;
обозначение отходящих кабелей круглыми (напряжение линий от 1000 В), квадратными (напряжение до 1000 В), треугольными (контрольный) бирками.

Какой корпус надежнее – из металла или пластика

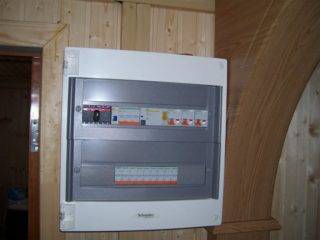

Металлический распределительный щиток в деревянном доме

Квартирный щиток выпускается в металлическом и пластиковом корпусе. Выбор материала зависит от проекта, техзадания на проектирование и финансовых возможностей пользователя.

Электрощит из металла имеет ряд особенностей:

• надежная посадка на защитный ноль;
• высокие антивандальные характеристики;
• хорошие показатели пожаростойкости;
• устанавливается на улице или в подъезд;
• влагостойкость класса IP31 – IP54.

Минус металлического корпуса – необходимость заземления. Третий провод понадобится выводить с основного щита питания квартиры.

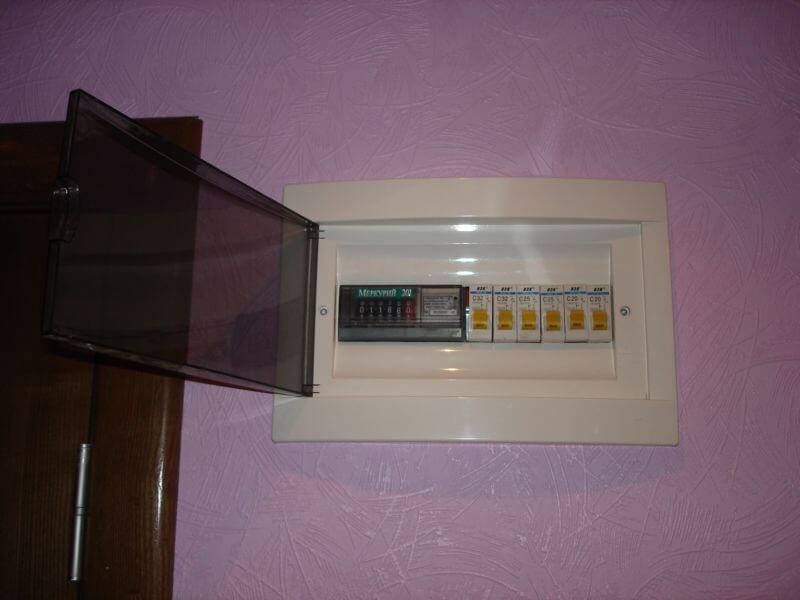

Пластиковый электрический щиток у двери в прихожей

Пластиковый корпус отличается следующими характеристиками:

• подходит под дизайн интерьера;
• можно встраивать в специальную нишу;
• стойкость к влажной среде;
• красивая прозрачная или тонированная дверца;
• отличная пылестойкость.

При плохой изоляции есть риски возгорания пластика и возникновения пожара. В данном случае лучше приобретать короб из текстолита.

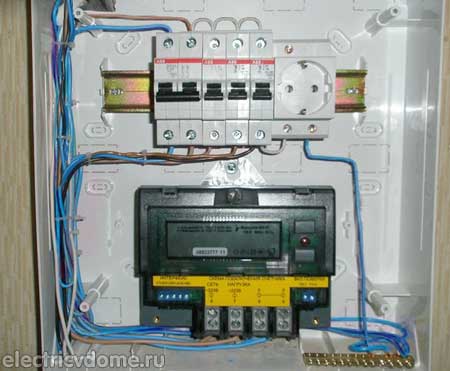

Как собрать электрический щиток?

В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.

После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

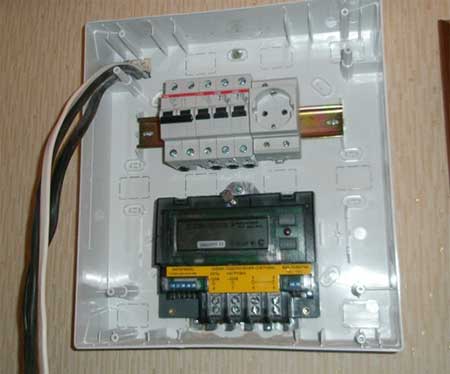

В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.

Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.

Перед тем как собрать электрический щиток необходимо соблюдать правило:

Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.

Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.

Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.

Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.

В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.

Подключение приборов учета в электрощите — права!

Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.

Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.

Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.

В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взымает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.

Количество модулей

Еще один не менее важный критерий выбора электрощита – по количеству модулей. Чтобы правильно подобрать размер щитка, нужно для начала составить схему электропроводки, в которой указать точное количество автоматов, УЗО, дифавтоматов, а также определить, будет ли стоять счетчик внутри электрощитка. С составленной схемой выбрать количество модулей не составит труда. Учтите, что ширина одно модуля – 18 мм (ширина однополюсного выключателя). Чтобы правильно выполнить расчет руководствуйтесь следующими значениями (количество модулей, которое занимает одно устройство):

1. Электросчетчик – от 6 до 8.
2. Трехфазное УЗО – 5.
3. Однофазное УЗО – 3.
4. Трехфазный автоматический выключатель – 3-4.
5. Двухполюсный автомат – 2.
6. Однополюсный автомат – 1.

Обычно для квартиры, если счетчик установлен на лестничной площадке, вполне достаточно выбрать электрощит на 12-16 модулей (лучше брать с запасом, мало ли, вдруг Вы в будущем захотите подключить реле напряжения для защиты бытовой техники). Если же квартира трехкомнатная и счетчик стоит у Вас в коридоре, лучше подобрать корпус не менее, чем на 16 посадочных мест.

В частном доме, собственно, как и на даче, потребителей электроэнергии больше, поэтому рекомендуется ставить электрический щит на большее количество модулей – минимум 24. Хотя, опять-таки, все будет зависеть от выбранной вами схемы электропроводки. Возможно, на освещение вы поставите только один автомат, а может быть и такое, что каждую комнату будет обслуживать свой автоматический выключатель. Помимо этого нужно учитывать напряжение на вводе — 220 либо 380 Вольт. Для трехфазного электросчетчика, УЗО и автоматов нужно будет больше места.

Зачем нужен электрический щит в вашей квартире?

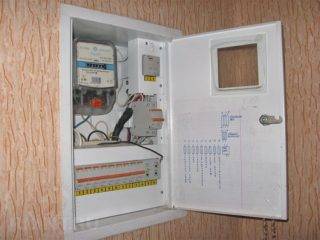

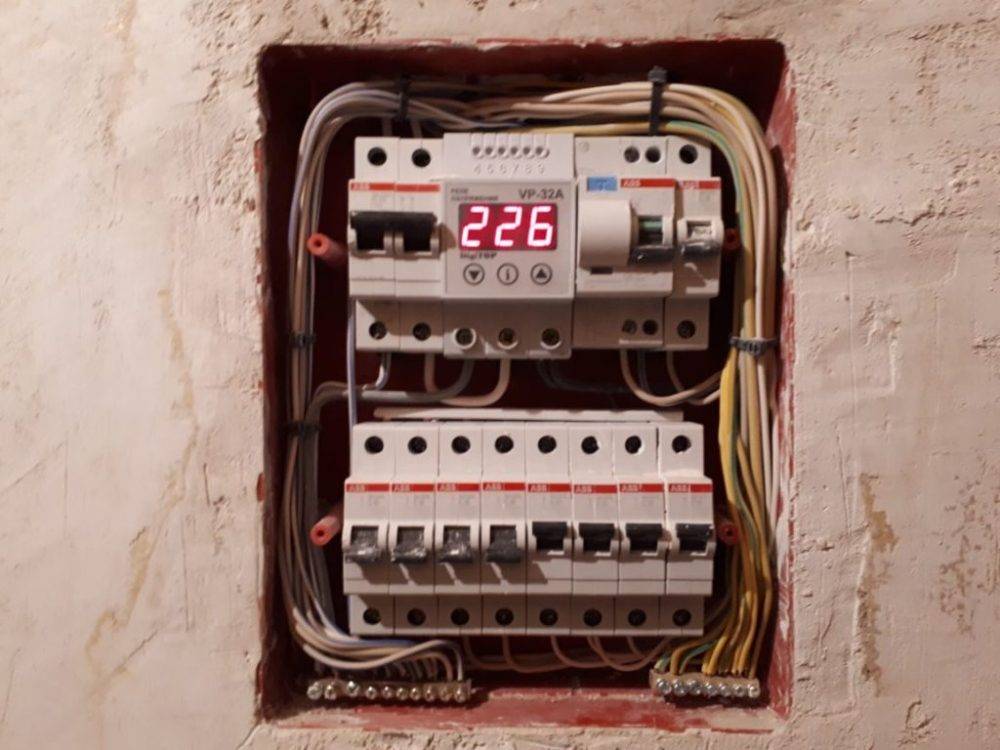

Пример стандартного электрического щитка для квартиры

Электрический щит – это вводно-распределительное устройство. Оно также может быть оборудовано приборами защиты. Если вы живете в многоквартирном доме, то квартирный электрический щиток является частью общей распределительной системы этажа, подъезда, дома, микрорайона. Устройство ввода силового кабеля в дом зависит от проекта. Например, схема подключения может быть такой: от трансформаторной подстанции силовые кабели входят в Главный Распределительный Щит (ГРЩ) дома. Здесь установлены рубильники и общий прибор учета потребляемой жильцами дома, электроэнергии. Здесь же подключены Щиты освещения (ЩО) и аварийного освещения (ЩАО) дворовой территории. Отсюда электрическая энергия распределяется по подъездам. Каждый подъезд, в свою очередь, оборудован собственным Вводно-распределительным устройством (ВРУ). В ВРУ подъезда подключаются Щиты освещения и аварийного освещения лестничной клетки, а также этажные распределительные щиты, устанавливаемые на лестничных площадках. В зависимости от проекта, индивидуальные квартирные приборы учета могут быть установлены в общем этажном щите или отдельно в квартире.

Электрические щиты с пластиковым корпусом

Таким образом, схема электропитания подобна природному устройству: вещества состоят из молекул, молекулы из атомов, атомы из электронов, электроны – из кварков, ну и так далее. Так и любой распределительный электрический щит включает в себя вводной рубильник, защитно-распределительные устройства, подающие электрическое питание пользователям, и, возможно, прибора учета. Квартирный электрический щит также состоит из вводного рубильника, с помощью которого можно обесточить квартиру и автоматов защиты по группам пользователей – розеток, выключателей, отдельных электрических приборов. В большой квартире или доме Главный Распределительный Щит может распределять электроэнергию по более мелким группам: например, Электрический щит первого этажа, второго этажа, и т.п. Или по какой-либо иной схеме, разработанной в проекте электроснабжения дома или квартиры.

Схема щитка с УЗО для отдельных групп

Схема электрощитка с УЗО для отдельных групп

Прибор УЗО срабатывает при нагрузке от 1 А до 80 мА, что предотвращает поражение током и летальный исход в случаях утечки. Устройство подходит для жилых помещений, где электропроводка имеет общую длину от 400 м.

Расключить квартиру можно следующим образом:

1. Установка аппарата на вводе. УЗО с пределом срабатывания до 30 мА подходит для квартиры с однофазной нагрузкой 11 кВт.
2. Защита от токовой утечки также ставится на розеточные линии и группу сплит-системы.
3. Один прибор располагается на объединенной системе, где на каждую группу стоит защитный автомат.
4. Монтаж стандартного автомата для сети с металлическими корпусами осветительных приборов.

Монтаж и установка своими руками

Сначала необходимо выбрать электрощиток. Для этого нужно определиться с типом щитка. Скрытые щитки рекомендуется устанавливать при скрытой проводке, при открытой проводке лучше установить навесной щиток.

Если в квартире нет специальной ниши для установки встроенного щитка, то ее придется сделать самостоятельно, что создает дополнительные трудности, зато такой щит будет хорошо замаскирован. Навесной распределительный щиток установить в квартире гораздо проще, все что для этого нужно – закрепить его несколькими саморезами, однако он не всегда хорошо смотрится в интерьере.

Следующий этап зависит от того, на сколько групп были разбиты все потребители электроэнергии на этапе разработки схемы щитка. От количества зон зависит количество применяемых автоматов, а также размер корпуса, куда они будут установлены.

Корпус следует выбирать с запасом по количеству устанавливаемых автоматов, это позволит сэкономить, если придется модернизировать систему электроснабжения. Перед монтажом щита необходимо выбрать его местоположение в квартире.

Следует также учитывать, как будут размещены остальные предметы мебели и интерьера. Если устанавливается распредщит скрытого типа, то необходимо выбрать место, где может быть устроена ниша для него.

Следующие действия необходимо проводить только при отключенном энергоснабжении. Отключив электричество, следует завести кабель внутрь корпуса через кабельные вводы, предварительно убрав заглушки.

На этом установка электрощитка окончена, дальнейшая задача – установка и подключение автоматов.

Предлагаем вам посмотреть видео — рекомендации по монтажу встраиваемого шкафа для электрощитка и как правильно собрать электрощит в квартире своими руками от специалиста широкого профиля:

Монтаж электрощитка не является чем-то сложным, его вполне можно осуществить самостоятельно. Нужно только разбираться в его устройстве, соблюдать все требования ГОСТ и ПУЭ, а также правила электробезопасности. А после установки, проверить правильно ли работают все элементы.

Способ установки

Первое, с чем Вы должны определиться, какую конструкцию электрощитка подобрать – наружной установки или встраиваемый. Если у Вас в квартире либо доме стены гипсокартонные, лучше выбрать встраиваемый электрощит, который не так сильно портит интерьер комнаты. Однако если стены бетонные и нет возможности сделать нишу, допускается установка накладного электрического щитка.

На даче также нужно смотреть по обстоятельствам. К примеру, в деревянном доме либо в бане лучше ставить более безопасный накладной щиток.

Что касается гаража либо производственного помещения, тут можно не беспокоиться и установить на стене навесной электрощиток, который на порядок легче монтируется.

Они бывают двух типов:

Для жилья со стенами из гипсокартона оптимальным вариантом будет — встроенный электрощит, который гармонично впишется в интерьер помещения. Но, если отсутствует возможность сделать проем для щитка, или стены изготовлены из бетона, то следует установить наружный электрощит.

Устанавливая устройство на даче, стоит учесть строительные материалы, которые использованы в производстве. Деревянные сооружение лучше всего оснастить внешним безопасным электрическим щитком. В гараже и других хозпостройках как правило нет необходимости интегрировать устройство, поэтому подойдет наружное, которое значительно проще монтировать в помещении.

Схемы на несколько потребителей

Схемы электропитания зависят от категорий электро-потребителей и от их значимости. Группы электро-потребителей распределяют по этажам, по назначению постройки, по количеству комнат и т.д. Обычно разделяют жилые комнаты и хозяйственные постройки, подвалы и гаражи, а также уличное освещение. Если потребителей много, то не на каждой отдельной линии, кроме основного УЗО должны быть установлены отдельные УЗО меньшей мощности.  Кухня и ванная комната должны в обязательном порядке защищаться защитными устройствами по отдельной схеме.

Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты. Подобную мощность имеют такие бытовые приборы, как микроволновка, электрочайник и фен.

На этапе разработки схемы питания электропотребителей в первую очередь следует думать не об экономии, а о безопасности. Все электроприборы приобретаются только известных фирм, а они стоят немалых денег.

Требования к распределительным щиткам

Одной из основных целей установки распределительного щита в квартире является повышение уровня электробезопасности, поэтому нужно очень серьезно подойти к требованиям по его установке.

К щитку должна прилагаться техническая документация, в которой описывается установленное оборудование, а именно количество приборов и их номинальный ток.
Щиток должен иметь знак электрической безопасности с указанным напряжением.

Материалы, из которых изготовлен щиток, должны быть негорючими. Покрытие щита не должно пропускать электрический ток. Как правило, это термостойкий пластик, либо металл с полимерным покрытием.
Провода должны иметь маркировку, например с помощью бирок с обозначением подключенных приборов.
Заземляющие и нулевые клеммные колодки должны иметь не больше одного провода на каждой клемме. При выборе колодок нужно рассчитывать на то, чтобы при подключении оставались свободные клеммы

Шины должны быть промаркированы по правилам ПУЭ.

Электрощиток должен быть заземлен, это относится как корпусу, так и к его дверцам.
Дверцы электрощитка должны предусматривать элементы для опломбирования.
Следует обратить внимание на наличие технического паспорта с указанием сертификационных данных и характеристик.
Для соединения автоматов между собой нужно использовать специальные шинопроводники «гребенка».

Как защищают автоматы

Автоматические выключатели (автоматы) подбираются по рабочему току, который определяется суммарным током потребления устройств соответствующей группы. Чтобы определить ток, нужно сложить все мощности электробытовых приборов, подключенных к данной линии и разделить на 220V. Автоматический выключатель выбирается с некоторым запасом, чтобы он не отключался по перегрузке. Например, при общей мощности 6,6 кВт (6600Вт), если разделить на 220V, то получится 30А.

Выпускаются автоматы с такими номиналами по току: 6А, 10А, 16А,20А, 25А, 32А, 40А, 50А и 63А. Исходя из расчетов, больше подходит автомат с рабочим током 32А, его и нужно установить.

Что еще важно знать

Для офиса, в котором будут установлены всего лишь 2-3 автоматических выключателя, рекомендуем подобрать не электрощит, а компактный пластиковый бокс, который будет меньше по габаритам и, конечно же, цене.

Еще один важный момент – дверца электрощита. Лучше чтобы она была прозрачной, т.к. в этом случае Вам не нужно будет открывать электрический щит для визуального осмотра автоматов, если свет пропадет.

Видео обзор изделий:

Какие бывают щитки?
