Почему устарел советский электрический щиток

Во времена СССР в жилых зданиях можно было встретить три типа квартирных защит:

1. предохранители с плавкой вставкой, которые ставились непосредственно перед счетчиком;

автоматические предохранители серии ПАР;

автоматы типа АЕ.

Задачи всех этих защит были одинаковые: ликвидация аварийных ситуаций, вызываемых короткими замыканиями и перегрузками бытовой сети.

Как работали предохранители

Плавкие вставки отлично справлялись с неисправностями, но обладали существенным недостатком: после каждого срабатывания требовалась замена съемной части.

Их приходилось покупать с запасом, а они не всегда имелись в продаже. Предприимчивые мастера быстро нашли выход: самодельные жучки.

Грамотные электрики стали ставить тонкие проволочки, предварительно проверив их на сгорание от перегрузок. Их примеру массово последовали все остальные, не заботясь об защите. Жучок ставили потолще: дабы реже менять.

Поэтому он оставался целым, а горела проводка.

Особенности защит ПАР

Производство выпустило конструкцию предохранителя без плавкой вставки, но с автоматической защитой от перегрузок и КЗ. После ее срабатывания достаточно было нажать на кнопку корпуса. При отсутствии повреждения в электропроводке напряжение вновь подавалось на отключенную схему.

Временные характеристики защиты зависели от кратности аварийного тока по отношению к его номинальной величине. Чем она была выше, тем быстрее происходило отключение.

Возможности автоматических выключателей

Автоматы АЕ выпускались в корпусе, который отдельно крепится винтами к планке квартирного щитка. Внутри него работает два раздельных механизма, заимствованных из ПАР. Они более качественно обеспечивают:

1. мгновенную отсечку токов КЗ;
2. отключение перегрузок тепловым расцепителем с выдержкой времени, необходимой для обеспечения бесперебойной работы подключенных потребителей.

Других электрических защит старый квартирный щиток не имел, а требования к безопасности электропроводки повышались: число бытовых потребителей и их мощности постоянно росли.

Создание схемы

Схема требуется для того, чтобы можно было наглядно увидеть, где именно будет располагаться конкретный электрический прибор и каким образом к нему станет подаваться электроэнергия. Есть определенные рекомендации, позволяющие составлять грамотные схемы:

• Автоматические выключатели защиты устанавливают на кухонные приборы, кондиционеры и иные агрегаты, обладающие большой мощностью.
• В схеме как отдельную группу нужно будет выделять каждую комнату. Можно объединить пару комнат, если количество приборов, установленных в них, невелико.
• УЗО устанавливают на несколько автопереключателей, которые объединяют в группы с учетом их суммарной нагрузки. К примеру, все переключатели одного этажа подключают к УЗО номиналом 30 мА.
• Для помещений с большой влажностью нужно устанавливать дополнительное УЗО или дифференциальные автоматы номиналом 10 мА.
• На каждый этаж потребуется устройство, защищающее от перенапряжения.
• Если в будущем планируется изменение схемы, ее требуется снабдить резервными автовыключателями.
• При установке выключателей необходимо соблюдать принцип токовой и временной селективности. Тогда при экстренной ситуации они будут срабатывать в электрической цепи одного помещения, а не всей квартиры или дома.

Пример схемы сборки распределительного щита своими руками:

Разновидности электрических щитов

Электрощиты бывают металлические и пластиковые, с разной защитой IP (защита от пыли и влаги). Установка щита бывает внутренней (в уровень стены, требуется штробление стены) и накладной установки (поверх стены). Внутренней установки щит смотрится более эстетично, но требует определенных жертв (финансовых и трудовых), для встраивания в стену.  Электрические щиты (боксы) бывают разных габаритов и размеров адаптированные под различные электрические счетчики с линейками под 8, 16, 24, 32 модулей и более

Очень важно приобрести щит с запасом мест для модулей автоматики, потому что в будущем может потребоваться дополнительное подключение потребителей

Более подробно про разновидности электрических щитов читайте в статье «Виды электрических щитов: главный распределительный щит и другие»

Примеры схем квартирных щитков

Электромонтаж квартирного электрощита производят на основании электрической схемы. В случае если щиток приобретается в сборе, то схема электрическая принципиальная должна прилагаться.

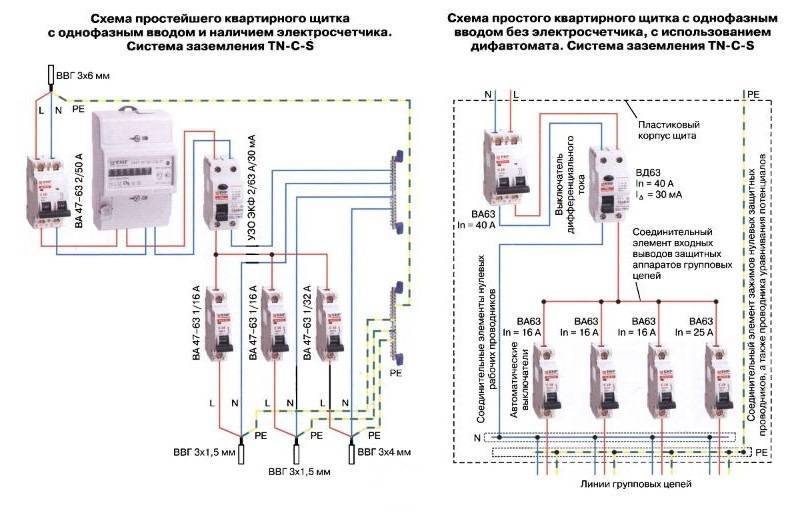

Пример простого квартирного электрощита с применением УЗО показан ниже:

Для наглядности показаны сечения и марки кабелей, которые можно применять для отдельных кабельных линий.

Справа показана стандартная комплектация обычной квартиры. На вводе в квартиру устанавливают УЗО с дифференциальным током 30 мА последовательно с дифференциальным автоматическим выключателем или обычным автоматическим выключателем. В щите могут быть несколько групп потребителей.

В показанном примере группы освещения и розеток защищенных двумя автоматическими выключателями ВА63 с номинальным током в 16 А, а также автомат с номиналом в 25 А для защиты электрической плиты.

Довольно часто в отдельную группу выделяют кондиционеры или стиральные машины.

Схема электрощита для многокомнатной квартиры будет выглядеть примерно так (схема слева):

Дифференциальный автоматический выключатель устанавливается для защиты кухонных розеток, использующих большое количество различных электроприборов. Дифференциальный выключатель нагрузки производит защиту других объектов – освещение санузлов, выключатели комнат и прочего электрооборудования.

Ниже показана более сложная схема для распределительного щита многокомнатной квартиры:

В данном случае на вводе установлено УЗО ВД63 с дифференциальным током в 300 мА. Это связано с тем, что ток утечки может быть довольно высок из-за большой протяженности линии и при установке УЗО с меньшим током утечки возможны ложные срабатывания.

Первые три автомата необходимы для защиты цепей освещения. Дифференциальный автомат с током утечки 10 мА используют для защиты электрооборудования ванной комнаты. Такой низкий ток срабатывания необходим из-за повышенной опасности поражения электрическим током в ванной комнате. Группа из УЗО ВД63 и трех автоматов защищают розетки. Трехфазный автомат ВА63 и УЗО ВД63 производят защиту мощных потребителей, таких как электроплита. Последняя линия из одного УЗО ВД63 и двух автоматических выключателей ВА63 предназначены для защиты цепей подсобных и других помещений.

Технические требования

Существуют требования, касающиеся электрических щитов и их монтажа:

1. Щитки должны заполняться с учетом технической документации. Там указано количество УЗО, которое нельзя превышать.
2. На изделии должен быть знак электрической безопасности с указанием номинального напряжения.
3. Щит должен быть произведен из негорючих материалов. Его покрытие не должно проводить ток. В продаже есть изделия из металла и пластика, окрашенные специальной краской.

На проводах должна присутствовать маркировка снаружи и внутри. Она обозначает группу элементов. Для этого используют бирки.
К клеммным колодкам заземления и нуля подключают по одному проводу на каждую из клемм. Шины помечают черным цветом для фазы и синим — для нуля.

Автоматы соединяют друг с другом шинопроводником.

Дверь и корпус должны быть заземлены. У изделия в паспорте непременно указывают тип щита, класс, уровень защиты, указания, касающиеся установки, мер предосторожности.
В доме, построенном из древесины, внутренняя проводка запрещена. Чаще всего провода размещают в металлорукаве или трубах.

Соблюдение описанных выше требований позволяет без усилий осуществить установку подобного щитка в любой квартире или доме.

Распределение квартирной электросети на группы

Для повышения безопасности и надежности электроснабжения, а также большего удобства при эксплуатации и ремонте электрическую сеть квартиры разбивают на группы. Самые популярные распределения квартирной электросети на группы имеет следующий вид:

• По видам потребителей – очень хорошо подходит для небольших квартир, где потребители разбиваются на следующие группы: освещение, кухонные розетки, кондиционер, бойлер, стиральная машина, розетки в комнатах и так далее;
• По помещениям – наиболее целесообразно использовать в крупногабаритных квартирах с большим относительно энергопотреблением в каждой комнате: кухня, коридор, технические помещения, комнаты и так далее;
• Довольно часто применяют и комбинированный вариант, состоящий из описанных выше способов;

Назначение квартирного щита – это индивидуальное отключение питающего напряжения для групп электроприемников, учет электроэнергии, индикация наличия фаз и прочее.

Очень часто для реализации схем защиты и отключения прибегают к двум наиболее распространенным вариантам:

Все розетки подключают через УЗО к одному автомату. К другому автомату без использования УЗО подключают цепи освещения, а третий используют для питания мощных потребителей, таких как стиральная машина, бойлер, кондиционер и другие.

Достоинства такой схемы подключения:

1. Простота;
2. Нет необходимости в дополнительных распределительных коробках;
3. Небольшая стоимость;

Недостатки:

1. При аварии вся группа потребителей останется без электроснабжения;
2. Более сложен процесс обнаружения неисправности на линии;

Автоматический выключатель совмещает в себе функции питания освещения и розеток с распределением полномочий в распределительных коробках. В таком случае потенциально опасные цепи должны снабжаться устройствами защитного отключения УЗО.

Достоинства:

1. Каждая зона электроснабжения под контролем, что способствует хорошему управлению и быстрому нахождению неисправностей на линии;
2. Максимальная защита;
3. При аварии практически все приборы останутся подключенными к сети;

Недостатки:

1. Увеличиваются габариты щита;
2. Существенно возрастает цена проекта;

Схема сборки и подключения

Для создания схемы электрического щита нужно определить тип системы электроснабжения в доме, разделить потребители электроэнергии на несколько групп, и на основании этих данных создать схему, используя ГОСТ 21.614 для графического обозначения всех элементов щита.

Тип системы электроснабжения может быть указан в щите на лестничной площадке, иначе это можно выяснить, обратившись в ЖЭК. Есть три типа системы, которые различаются способами электроснабжения и заземления: ТN-С, ТN-S, ТN-С-S.

ТN-С – старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю.

ТN-S, ТN-С-S — это более современные системы снабжения, используют трёхжильный кабель для проводки в квартире и раздельный кабель для нуля и заземления в щите на этаже.
Затем следует разделить потребители электроэнергии на несколько групп. Например, можно разбить по группам точки подключения розеток в каждом отдельном помещении, выключатели, крупные потребители электрического тока вроде кондиционера или бойлера. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат.

После этого начинают рисовать схему электрощита. На ней указывают все элементы, используя графические обозначения по ГОСТ 21.614, а также все потребители тока, которые к ним подключены.

Схема сборки и подключения электрощита в квартире:

Используя схему подключения, можно начинать монтаж электрощитка.

Что обязательно должно быть в электрическом щитке?

1. Вводной автоматический выключатель (двухполюсный) с возможностью его опломбирования в однофазной сети и трех-четырех полюсный в трехфазной сети. Номинальный ток отсечки равен максимальному рабочему току счетчика. Если нет счетчика, ток отсечки автомата выбирается исходя из сечения кабеля, который подходит к щитку.
2. Линии кондиционеров, бойлер стиральная машина, электрическая плита, всякого рода приводов, насосов — должны иметь отдельные автоматы защиты.
3. Розеточная и световая группы должны быть разделены отдельными автоматами. Это нужно для того, чтобы при возникновении неполадок в розетках, Вы остались в освещенной комнате.
4. В щитке необходимо предусмотреть возможность для подключения внешнего стабилизатора.
5. В частных домах в щитке необходимо оставить возможность для подключения генератора.
6. Заземление!!!! Оно обязательно!!!
7. Если в доме используется «умный» котел, то для него необходимо озадачиться «вкусным» электричеством. Питание для схем котла необходимо подавать через мощный UPS, так как именно этот прибор имеет внутри гальваническую развязку, которая не пропустит скачки напряжения или помехи в нежную итальянскую электронику
8. Если в доме есть «теплые полы», то их питание выводится через отдельные группы автоматов.

Так же в щитках можно установить температурные контроллеры, дверной звонок, индикаторы напряжения и мощности, реле времени, токовые реле, распределяющие поочередно нагрузку — целая “галактика” исполнительных механизмов!

Россыпь этих чудесных деталек в умелых руках электрика, способно воплотить понятие «мой дом — моя крепость»!

И, в заключении, если щиток располагается в доме в отдельном помещении, то лучше сразу позаботиться о реализации аварийного автономного освещения в этой комнате. В магазине Вам предложат массу светильников со встроенными аккумуляторами.

Классификация электрических щитков

Различают следующие щиты, распространенные в домах: щиты распределения, щиты управления и щиты учета.

Щитки распределения являются наиболее распространенным вариантом щитовых установок. Обычно такие установки применяются для распределения электроэнергии в бытовых нуждах, и, как правило, на один дом устанавливают минимум один такой электрический щит. В коттеджах такие щиты можно встретить на каждом этаже.

распределительный щит

Щиты учета тоже довольно часто встречаются в бытовой сфере. Обычно они содержат только приборы для учета и вводной автоматический автомат для защиты общей электрической цепи от перегрузок и коротких замыканий.

Щит учета

Более редкими являются щиты управления, так как в большинстве случаев они используются с автоматическими или полуавтоматическими устройствами. В такие щитки встраивается оборудование, благодаря которому обеспечивается работа определенных агрегатов. Например, щиток управления можно встретить в частном доме/ коттедже для автоматического ввода резерва (АВР). Принцип АВР, во время отключения электроэнергии основного питания электрической сети перейти на резервный источник — дизельный генератор.

щит управления

Любой электромонтаж может сопровождаться не только установкой одного щита, но и целых блоков, состоящих из нескольких щитков, отличающихся по назначению, но работающих в паре. Например, щит учета можно установить на внешней стене дома/в подъезде, а распределительный щит непосредственно внутри дома, а щит АВР в цокольном помещении.
