Шаг 2 – Подбираем лампу

Что касается лампы для самодельного светодиодного прожектора, то проще всего купить ее. Мощность для уличного освещения должна быть не менее 30 Вт. Однако отдельное приобретение корпуса и LED лампочки может выйти не очень-то и дешево. Именно поэтому мы рекомендуем сделать лампу своими руками. Преимущество в том, что Вы можете собрать лампочку с питанием на 220 или на 12 Вольт. В первом случае это позволит подключать светильник напрямую к сети. О том, как сделать светодиодную лампу в домашних условиях мы рассказывали, советуем ознакомиться. По желанию Вы можете также изготовить лампочку из старой энергосберегающей, из отдельных светодиодов или даже из одноцветной LED ленты, как на фото ниже.

Обращаем Ваше внимание на то, что все схемы и видео инструкции по сборке мы также предоставили в указанной выше статье!

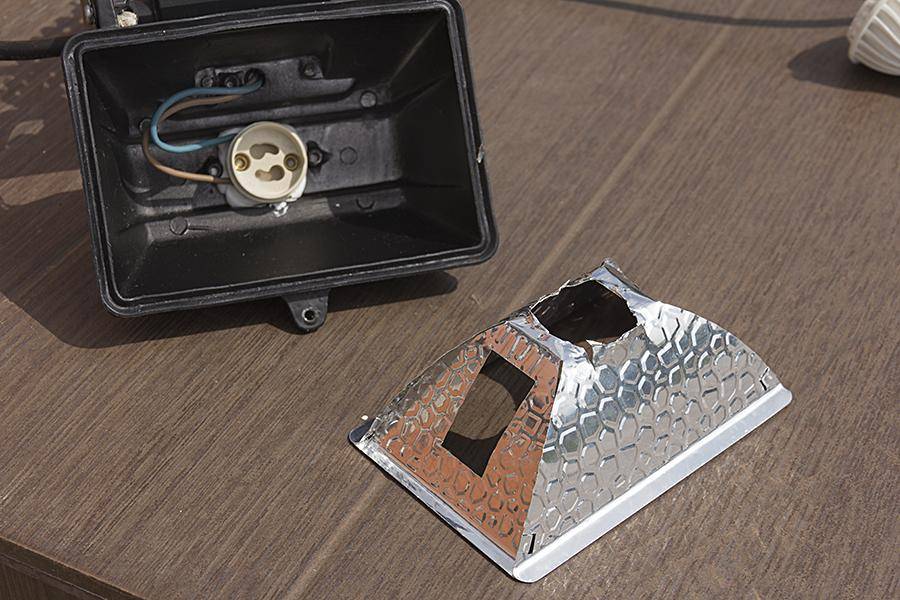

Если Вы все же решили сделать прожектор своими руками из галогенного, придется дополнительно подыскать цоколь светодиодной лампочки.

Процесс сборки

Чтобы сделать светодиодный прожектор, нужно подготовить:

паяльник;
термоклей;
герметик;
провода питания;
отражатель.

Для усиления света используют готовый отражатель или зеркальный скотч.

Собираем прожектор

Отдельные светодиоды нужно собрать в цепь сразу на радиаторе. Подойдет кулер от компьютера, ноутбука или сервера. Диоды прикрепляют термоклеем и соединяют дорожками или проводами. После этого подсоединяют источник питания, проверяют работу лампочек и вентилятора

Важно убедиться, что радиатор поддерживает постоянную температуру, для этого можно воспользоваться инфракрасным пистолетом

Корпус прожектора можно собрать из старого фонаря, кронштейна и алюминиевой трубы. В фонаре нужно сделать отверстие внизу для вентиляторов. Алюминиевая труба подойдет в качестве основания, а старый кронштейн можно использовать как ручку-переноску.

Подключаем в сеть

После окончания всех работ надо подключить прожектор к сети и проверить его. Лучше это делать на улице в полной темноте перед стеной. С большого расстояния нужно оценить пятно света, который дает лампа. В дальнейшем прибор можно усовершенствовать, добавить переносной аккумулятор и USB-разъем для зарядки. Удобная ручка с крючком позволит брать фонарь в походы и на рыбалку.

Преимущества диодов перед галогенными, люминесцентными, энергосберегающими и лампами накаливания

Фонари на базе светодиодных модулей имеют целый ряд технических и эксплуатационных преимуществ перед устаревшими ламповыми аналогами:

Основным преимуществом является малое энергопотребление и высокая экономичность приборов на базе led-модулей. Потребляя в 8-12 раз меньше электроэнергии, светодиодные лампы дают такой же по яркости световой поток. Это существенная экономия средств, а когда речь идет о промышленных масштабах, когда на промышленных производствах освещение осуществляется, к примеру, сотней 500 ваттных фонарей, которые мотают энергию круглосуточно, снижение потребления в 10 раз приведёт к колоссальной экономии средств.
Качество светового излучения. В отличие от устаревших аналогов на лампах, светодиодные фонари дают максимально равномерное, лишенное подёргиваний и мерцаний освещение на всей площади и дальности. Это, во-первых, максимально комфортная среда для глаз, не несущая угрозы зрению и зрительного дискомфорта. Во-вторых, идеальная и неискаженная цветопередача, которая на многих промышленных производствах может быть среди основных приоритетов, в связи с деятельностью производства.
Долговечность и надежность. Светодиодные модули не зависят в эксплуатационном плане от количества включений и выключений. Если вы используете светодиодный прожектор с датчиком движения, этот момент очень актуален. Ввиду постоянного реагирования на движение, прожектор будет постоянно включаться и выключаться. Led-лампы рассчитаны на 100 тысяч и более часов работы, это во много раз больше, чем у любых ламп. В совокупности с простотой и надежностью конструкции, современными материалами, устойчивыми к механическим воздействиям, набор этих технических характеристик делает светодиодные фонари идеальным выбором для подсветки любых объектов, дач, промышленных производств, домов, улиц и площадей.

Безопасность и экологичность. Светодиодные модули собираются из современных экологически чистых материалов. Они не нуждаются в каких-то специальных способах утилизации. Когда светодиодный фонарь вышел из строя, вы можете заменить светодиодный модуль, а закончивший срок своей жизни старый просто выкинуть в мусорное ведро. Абсолютно без каких-либо опасений за своё здоровье. Безопасность светодиодного светового оборудования является самой высокой. Оно работает на малых токах, а значит, если вы решите сделать подключение сами и допустите некую ошибку и, возможно, получите удар током – он не будет столь опасен, как в случае с обычными лампами. Что касается эксплуатационных технических характеристик – светодиодные модули во время работы не нагреваются выше 90 градусов, что делает их максимально пожаробезопасными.
Надежность, простота и гибкость использования. Светодиодные модули могут работать без повреждений даже при сильных скачках напряжения в сети. Подключение весьма простое, с ним справится практически любой. Конструкция прожектора тоже проста и надежна. Для того, чтобы заменить модуль когда он исчерпает свой ресурс работы, достаточно будет открутить несколько болтов и разобрать корпус прожектора. Дальше, руководствуясь многочисленными схемами и помощью интернета, отсоединить старый модуль и подключить новый. Затем опять собрать корпус, поместить прожектор обратно, прикрутив корпус к креплению на поверхности, где был установлен фонарь. Если вам нужна подсветка не только в стандартном дневном варианте – достаточно приобрести цветной RGB прожектор, он может менять цвет в очень широком диапазоне оттенков.

Недостаток же есть только один

Единственный минус – достаточно высокая стоимость, перекрывается совокупностью плюсов более чем полностью. То, сколько прослужит светодиодная лампа и качество излучаемого света, по итогу, приведут к существенной экономии и средств, и нервов, и времени.

Необходимые материалы и детали

Необходимые детали для сборки светодиодного прожектора можно взять от старого компьютера или ноутбука. Если нет подходящего корпуса, его можно собрать самостоятельно из металлического профиля.

Материал корпуса

Дешевые фонари делают с пластиковым корпусом. Их преимущество в небольшом весе и невысокой стоимости. Но пластик проигрывает металлу в долговечности, его нельзя эксплуатировать круглый год. Если планируется повесить прожектор над входом в гараж или дом, лучше сделать металлический корпус. В зависимости от условий эксплуатации можно предусмотреть ручку-переноску и защиту от ударов.

Главное в корпусе – это отверстия сверху и снизу для вентиляции. От долгой работы светодиоды нагреваются, их нужно эффективно охлаждать. Через верхние отверстия воздух входит, обдувает все детали и забирает у них тепло. Через нижние отверстия вентиляторы выдувают отработанный воздух. Такая конструкция прожектора не подходит для улицы.

Источники света

Главный плюс LED-ламп в долговечности службы. Они работают 50000 часов, в 10 раз дольше, чем галогеновые светильники. При грамотном расположении отражателей яркость светодиодов в прожекторе будет намного выше, чем у других ламп.

Если требуется яркий источник света, лучше взять несколько маленьких светодиодов по 1 или 3 Вт. Для устройства среднего размера понадобится 20 штук. Уличный фонарь должен иметь мощность минимум 30 Вт.

Источник питания

Светодиодный прожектор своими руками можно сделать на 12 или 220 Вольт. Подобрать источник питания можно в магазине запчастей для компьютеров. Например, для прожектора с 20 светодиодами по 1 Вт подойдет блок питания от ноутбука на 19 В. Источники тока лучше сразу купить во влагостойком корпусе, тогда не понадобится придумывать собственную защиту.

Процесс сборки

Начнем собирать прожектор с установки светодиодов на печатную плату. Для этого можно воспользоваться как паяльной станцией, так и простым маломощным паяльником. По завершении следует проверить правильность монтажа и работоспособность каждого светодиода отдельно, используя для этого мультиметр в режиме прозвонки.

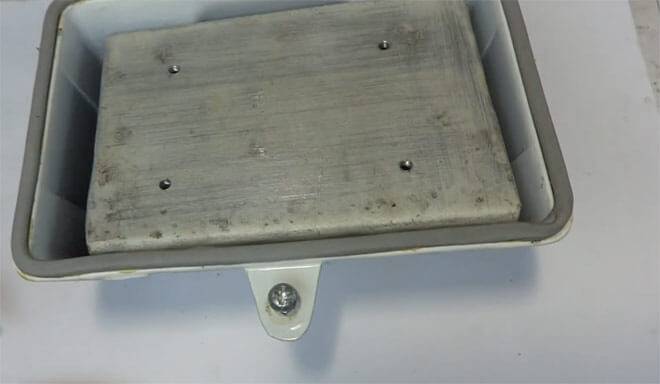

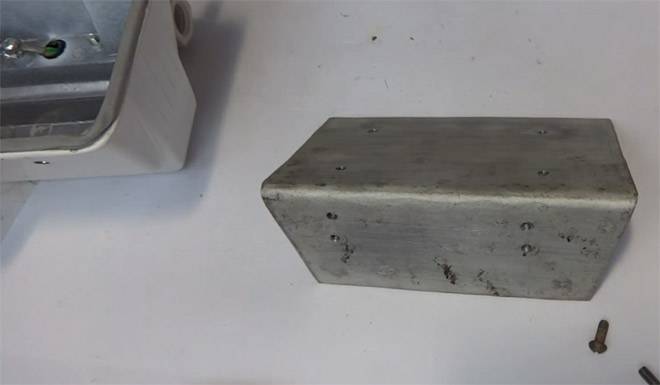

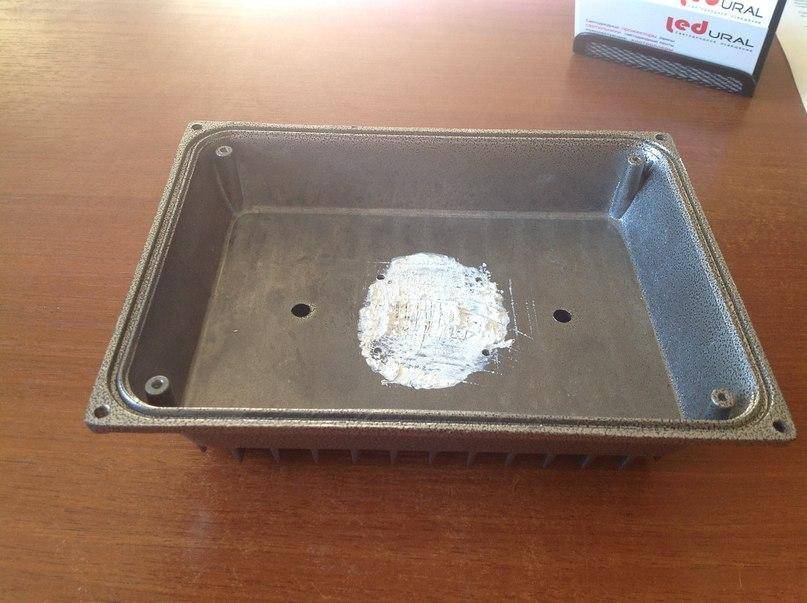

Следующим этапом по сборке LED-прожектора своими руками является пайка блока питания навесным способом. Расположение радиодеталей нужно продумать так, чтобы они поместились в отсеке, куда заводят провод питания. Чтобы избежать короткого замыкания, оголённые участки изолируем термоусадочной трубкой. Проверяем работоспособность источника питания сначала на холостом ходу, а затем с нагрузкой (светодиодами). После успешного кратковременного запуска переходим к окончательной сборке светодиодного прожектора. Сначала из алюминиевой пластины делаем радиатор в виде уголка. Таким образом, чтобы одна его полка прилегала к внутренней стенке прожектора, а ко второй крепилась плата со светодиодами. С целью повышения теплоотдачи в местах контакта наносим термопасту, после чего производим окончательную сборку.

Плюсы и минусы конструкции

Явным преимуществом конструкции является простота сборки и доступность используемых деталей. В результате проведенных операций получился самодельный светодиодный прожектор направленного действия на светодиодах SMD 5050 со светоотдачей 18 лм каждый. В сумме световой поток самодельного прожектора составит примерно 1600–2000 лм. Точное значение освещенности нужно измерять люксметром. Оно зависит от тока нагрузки и цветовой температуры используемых светодиодов.

Отсутствие ограничительного резистора – минус рассмотренной электрической схемы, благодаря чему её надёжность в регионах с нестабильным напряжением сети резко снижается. Значительный скачок напряжения станет причиной выгорания светодиодов. Поэтому рекомендуем немного усовершенствовать самодельный прожектор, дополнив его схему питания двумя резисторами сопротивлением 1–2 Ом. Не стоит забывать, что светодиодное освещение продолжает прогрессировать, предлагая новые модели твердотельных источников света. В частности, место SMD светодиодов может занять COB матрица, розничная цена которой уже доступна широкому кругу потребителей. COB матрица упрощает монтаж, уменьшает размеры платы, снижает общее время изготовления прожектора в домашних условиях.

Вот только отводить тепло от многокристального чипа придётся с помощью вентилятора, а значит, придётся доработать блок питания. Для этих целей подойдёт компьютерный кулер, для которого достаточно места внутри корпуса. Но в этом случае прожектор нельзя будет эксплуатировать под отрытым небом.

Ещё одним прогрессивным шагом станет замена омеднённого текстолита на фольгированный алюминий. На самом деле этот трёхслойным материал сделан из текстолита, с одной стороны которого нанесена медь для вытравливания печатных проводников, а с другой – алюминий для отвода тепла. Он идеально подходит для построения современных светодиодных фонарей и прожекторов большой мощности.

Итог статьи

Итак, подытожим вышесказанное. Для того, чтобы выбрать прожектор, необходимо определиться в каких условиях он будет использоваться – для промышленных (освещение склада, производства) и домашних целей (освещение двора, дачи) можно подобрать разные прожекторы, в соответствии с их техническими характеристиками, включающими мощность и цветовую температуру. Уже исходя из них, подобрать конструкцию для необходимой дальности подсветки, по необходимости выбрать модели с наличием датчика движения, солнечной батареи или других опций. Если вы хотите самостоятельно сделать светодиодный прожектор – выбрать и приобрести все необходимые компоненты на радиорынке и, вооружившись инструментом, собрать именно то, что вам нужно. Главное в обоих подходах – приобретать качественные компоненты или оборудования у продавца с проверенной репутацией. Это залог положительных впечатлений от будущего пользования оборудованием.
