Поговорим о стекле

Чтобы полка с подсветкой своими руками получилась красивой, сначала надо позаботиться о самом объекте, к которому вы будете крепить светодиодную ленту. Стекло в качестве основного материала сейчас чрезвычайно популярно. Прозрачные вставки не выходят из моды уже много столетий, а вот стеклянные шкафы в квартирах появились гораздо позже – еще лет двадцать назад их можно было видеть почти исключительно в медицинских учреждениях и музеях.

Делаем полки

Мебельные магазины, прямо скажем, не балуют любителей стеклянных шкафов и полок. Производители не очень охотно производят подобные изделия, что очень легко понять, ведь риск разбить или повредить такой шкафчик при перевозке или даже непосредственно в салоне чрезвычайно велик.

Поэтому есть два выхода:

• заказать шкаф в специализированной мастерской;
• сделать его самостоятельно.

Полки на заказ – надежно и качественно, но дорого. Самостоятельное изготовление обойдется значительно дешевле, но требуются некоторые навыки работы с инструментом. Впрочем, человек может чему-то научиться только на практике, так что почему бы и не попробовать?

Готовим инструменты

Работа даже с таким хрупким и, в то же время, твердым материалом, как стекло, пойдет лучше, если заранее побеспокоиться о хорошем инструменте. Вам нужны:

• качественный стеклорез;
• ленточная шлифовальная машинка;
• шкурка с зерном 120 ед.;
• линейка.

Тестовые работы

Стеклорез лучше купить масляный. Для начала вам понадобятся еще несколько ненужных крупных осколков, на которых можно потренироваться. Самое кардинальное – в процессе резки руки не должны дрожать, даже если вы чувствуете себя не очень уверенно.

Потренируйтесь и в обработке срезов. Ваше изделие не должно представлять опасности ни для вас, ни для остальных домочадцев. К тому же, неровные срезы выглядят некрасиво. Шлифовка выполняется с помощью специальной машинки. Можно, конечно, это делать и просто шкуркой, но это долго, к тому же, легко порезаться.

После того, как вы немного потренируетесь, можете приступать к изготовлению полки. Первое изделие может быть просто в виде прямоугольника заданных размеров. Самый важный момент – проследить за тем, чтобы все углы были прямыми.

Способы монтажа приборов освещения в шкаф

Процесс монтажа подсветки шкафа требует внимательности. Желательно заранее продумать его схему.

В случае, если устанавливается освещение от электросети, то кабель может быть проведен двумя способами:

• открытым – непосредственно по потолку и стене;
• закрытым – с помощью кабеля-канала.

В зависимости от способа монтажа выделяют следующие виды подсветки шкафа:

• врезные – встраиваются в предварительно вырезанные отверстия. Чаще всего их размещают в козырьке и отдельных секциях мебели. Для декоративной функции подсветка может быть установлена на фасаде изделия;
• накладные – крепятся в тех местах, где это необходимо. Они могут быть самой разной формы — квадратной, круглой, овальной, треугольной и прямоугольной.

Если требуется яркая подсветка, целесообразно использовать накладные светильники – они мощнее, чем встраиваемые.

Врезные конструкции хорошо использовать с декоративной целью, но их гораздо тяжелее монтировать.

Монтаж светодиодной подсветки в 4 шага!

Подсветка, организованная с помощью спецпрофиля

Весь процесс работы по приклеиванию светодиодной ленты к стеклянным полкам может быть выполнен в четыре шага. Выполняется работа в такой последовательности:

Профиль Первым делом отрезается алюминиевый профиль для подсветки полки. Предварительно покупается профиль соответствующий толщине стекла

После отреза необходимой длины с профиля важно удалить все выступы иначе вставить подсветку будет крайне сложно.
Далее, в профиле просверливаются отверстия. Для его крепления можно использовать обычные пластиковые дюбеля и саморезы

При креплении планки проверьте ее уровнем.
При открытых торцах профиля светодиодная подсветка очень просто вставляется в специальный паз. Если же паз закрыт, то саму ленту можно слегка согнуть домиком по всей длине, а после приклеивания разровнять деревянной линейкой.
На заключительном этапе в профиль плотно вставляется стекло. Если стекло туго входит, то при помощи резинового молотка и деревянной наставки можно вбить его в профиль.

Установка светодиодной ленты в профиль

Разнообразие светодиодной подсветки

Рейтинги

Рейтинги

• 15.08.2019
• 2376

Какой лучше выбрать водяной полотенцесушитель: рейтинг производителей

Виды полотенцесушителей водяных: какой лучше выбрать, рейтинг производителей и обзор моделей. Преимущества и недостатки сушилок для полотенец. Особенности и правила монтажа.

Рейтинги

• 14.08.2019
• 2322

Рейтинг лучших мобильных телефонов для игр

Рейтинг лучших мобильных телефонов для игр и интернета. Особенности выбора геймерского смартфона. Основные технические характеристики, частота CPU, количество памяти, графический ускоритель.

Рейтинги

• 14.08.2019
• 2276

Рейтинг лучших проводных наушников 2019 года

Самые лучшие проводные наушники по рейтингу на 2019 год. Краткий обзор популярных устройств, предназначенных для самых различных целей. Плюсы и минусы бюджетных гаджетов.

Как крепить

Установить полки, которые мы изготовили своими руками, можно двумя способами:

• используя специальные держатели;

• применяя металлический профиль в качестве крепежа. Это способ будет более дешевым.

Оба способа (используя профиль или держатель) помогут вам красиво и быстро установить на стену полки. Хотя универсальным способом все-таки считается применение специальных держателей, так как их можно использовать для стекол разной толщины. Держатели крепятся к стене своим основанием, а сами полки прикрепляются к декоративной верхней чести изделия.

Профиль же должен покупаться только под определенный размер изделия. Однако вместе с тем профиль имеет и свои преимущества:

• профиль отличается простотой монтажа;
• доступность в финансовом плане;
• возможность установки светодиодной подсветки.

Профиль или держатель крепятся с помощью дюбелей, саморезов или шурупов. На одну полку, в зависимости от ее размеров, нужно минимум два дюбеля. Чем большие размеры будет иметь конструкция и профиль, тем больше дюбелей нужно будет использовать.

Важно чтобы и профиль и удерживать были установлены на стене не только ровно, но и прочно. В противном случае все конструкция может в один не самый приятный момент просто напросто обвалиться

Работа со стеклом

Чтобы сделать своими руками подсветку из светодиодной ленты, необходимо, прежде всего, соорудить стеклянные полки. Конечно, всегда можно купить уже готовую продукцию, но она не всегда подойдет в вашу комнату по своим габаритам или фасону. Выходом в такой ситуации будет изготовления продукции на заказ. Но это обойдется достаточно дорого, чем если бы все сделали самостоятельно.
Поэтому лучше всего сделать полку своими руками, чтобы вас все устраивало.
Для работы со стеклом необходим следующий набор инструментов:

• масляный стеклорез. Он должен быть обязательно хорошего качества;
• линейка;

• шлифмашинка. Лучше использовать прибор ленточного типа. При этом зернистость для рабочей шкурки должна соответствовать значению 120 ед.

Перед тем как приступать к работе со стеклом, если вы до этого с подобными манипуляциями раньше не сталкивались, лучше потренироваться. Это связано с тем, что надрез необходимо делать с первого раза. При повторном проведении инструмента по надрезу вы запросто можете поцарапать стекло.

После того как надрез был сделан, стекло следует просто разломить по намеченной линии. Кроме правильного надреза немаловажным является этап обработки срезов

Он придаст стеклу декоративный и красивый вид.
Обратите внимание! Обработка срезов необходима для дальнейшей безопасной эксплуатации стеклянного изделия в доме. Если этого не сделать, то об острый край можно будет очень легко порезаться

Шлифовка среза

Итак, обработка стекла предполагает проведение следующих действий:

• надрез;
• разламывание стекла на части по линии надреза;
• шлифование среза с помощью шлифовальной машины;
• в случае отсутствия шлифовальной машинки, обработку среза можно осуществить своими руками. Но на этой уйдет гораздо больше времени;
• в ходе шлифования необходимо смачивать водой обрабатываемую поверхность. Это нужно делать для того, чтобы в воздухе не распространялись микроскопические стеклышки, которые очень вредны для здоровья человека.

Проделайте описанные выше манипуляции для всех стекол, и вы получите красивые полочки, которые нужно будет прикрепить на место постоянной дислокации.

Разновидности светодиодного освещения

Итак, на данный момент существует две основных разновидности подсветки.

• Классическая подсветка – в этом случае светодиодную ленту приклеивают непосредственно к поверхности стены, подбирая либо верхнее, либо нижнее положение.
• Торцевая подсветка – данная разновидность подсветки отличается равномерностью и мягкостью свечения. Чтобы добиться такого эффекта, светодиодную ленту приклеивают к задней стенке полкодержателя.

Перечисленные способы подсветки могут применяться как для обычного глянцевого стекла, так и для матового. Особенно красиво получается, если скомбинировать матовое стекло с торцевой подсветкой. При этом визуально создается впечатление, будто вся полочка является одним большим осветительным элементом.

Инструкция по изготовлению подсветки

Как подключить и закрепить светодиодную ленту? Монтажные работы выполняются в следующем порядке:

1. производится сборка импровизированного светильника:

лента нарезается в соответствии с заданными размерами. Следует учитывать, что резать ее можно только в специальных местах, обозначенных соответствующими символами. В противном случае несколько диодов не будут работать;

Обозначение места, в котором можно произвести разрез

производится подключение отрезов к оборудованию (блоку питания, контроллеру и так далее);

Для достижения однотонного свечения на всей протяженности отрезы подключаются параллельно.

Правильное соединение отрезов

1. крепление ленты к шкафу. Если требуется подсветка при открытии или постоянная подсветка отдельной части мебели, то крепление можно производить на самоклеющееся основание. При установке на полки или дверцу шкафа можно использовать крепежные клипсы. Для выделения отдельной части шкафа можно использовать алюминиевый профиль в виде буквы «П».

Фиксация на крепежные клипсы

Более подробно с процессом монтажа можно познакомиться на видео.

По завершению монтажа светодиодной ленты проводится проверка работоспособности всех элементов, входящих в систему, крепление дополнительного оборудования и сокрытие проводов.

Светодиодная подсветка в мебели

Светодиодные светильники используются не только для мебели – это лишь малая часть всех предложений на рынке, среди потолочных, настенных и навесных моделей. В основном для оснащения мебели используют накладные модели и врезные софиты компактных размеров, закрепляя их к подвесным шкафам (для подсветки кухонной мебели – фасадной части и рабочей поверхности), карнизу, к полкам и ящикам, внутри и снаружи шкафов.

Особое место занимает подсветка мебели светодиодной лентой. Тонкая гибкая лента может быть монохромной (светиться одним цветом) или универсальной, светящейся красным, синим, белым и т.д. цветом и переключающейся с одного на другой по заданному с помощью пульта ДУ режиму. Гибкость светодиодной ленты, возможность нарезать нужной длины кусочки и наращивать до любых размеров позволяет устанавливать подсветку для мебели своими руками без каких-либо ограничений. «Подсвечивать» можно спинки кроватей и основания детской мебели, реализуя космический эффект парящей в воздухе обстановки, а так же ниши и полки, столешницы стоек ресепшн и рабочую зону.

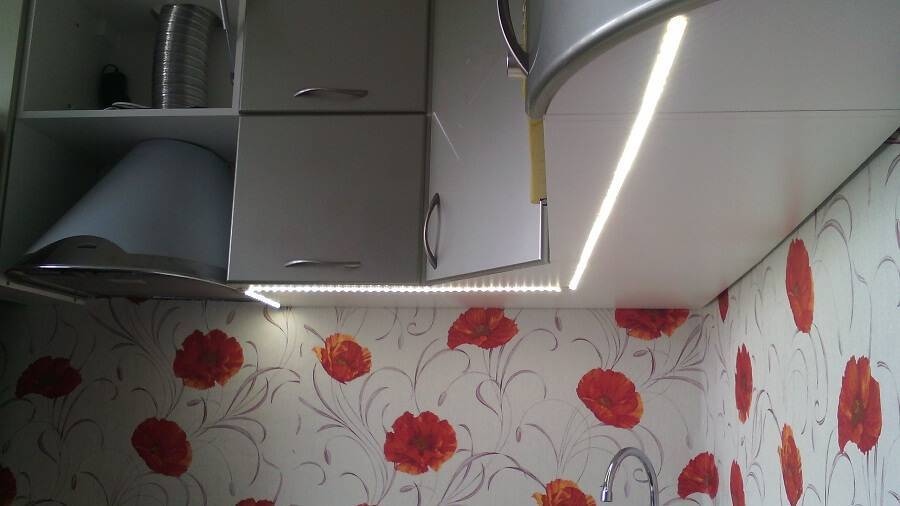

Особенно интересно смотрится подсветка мебели светодиодной лентой в связке с зеркалами и стеклами – за счет многократного отражения создается завораживающий туннельный эффект.

Не менее необычно и стильно смотрится подсветка торца толстого стекла и пескоструйного рисунка на нем (например, на столешницах журнальных и обеденных столов).

Светодиоды могут быть также вмонтированы в держатели стекла.

Столь популярные световые панели-панно для кухни, заменяющие фартук, также светятся за счет установленной внутри светодиодной ленты (диодной RBG ленты). За счет отражения сквозь рассеивающую панель точечный свет равномерно распределяется по всей поверхности панно. Цвет свечения можно задавать самим – на выбор 256 оттенков.

Сборка.

Первый этап сборки начинается с подготовки светодиодной ленты. Для этого её отрезают нужной длины и с одной стороны припаивают провода длиною примерно 20 см, чтобы потом не стоять с паяльником под потолком. Ленту приклеивают к профилю, а затем всю сборку крепят к шкафу жидкими гвоздями.

На втором этапе определяются с местом для блока питания и способом прокладки проводов. Самый правильный способ – это подвести сетевой кабель на этапе ремонта, предусмотрев дополнительное отключение подсветки от настенного выключателя. Также можно проложить провод за шкафом, а к блоку питания и ленте подвести его через отверстие в боковой стенке, предусмотрев кнопочный выключатель.

На заключительном этапе в разрыв одного из проводов подключают микровыключатель так, чтобы его контакты были разомкнуты при нажатой кнопке, то есть закрытой двери. Затем проверяют схему на работоспособность и, при положительном результате, фиксируют микровыключатель на боковой стенке шкафа через специальные отверстия в его корпусе.

Кстати, концевик имеет оголённые выводы, которые после сборки нужно скрыть под термоусадочной трубкой. Стоит отметить, что аналогичным образом собирается подсветка любых шкафчиков: кухонного гарнитура, комода, шифоньера. При этом требуемая длина светодиодной ленты будет небольшой, что позволяет применить компактный блок питания и микровыключатель на меньший ток. Результатом труда станет стильная подсветка, которая ежедневно будет помогать в поиске нужных вещей.

Рекомендуем посмотреть видео монтажа светодиодной подсветки своими руками.

Установка подсветки в шкафу.

Поделиться в соц. сетях

Как сделать полоску с подсветкой своими руками при помощи алюминиевого профиля

Если у вас возникло желание самостоятельно сделать полку с подсветкой, то рекомендуем обратить внимание на данный способ. Сделать такую полочку будет довольно просто, но при этом результат вас, несомненно, порадует

По-шаговый мастер-класс с фото-инструкцией

Для начала вам нужно определиться с тем, какого размера должна быть ваша полочка. Если вы собираетесь установить ее в нишу, то у нее должна быть соответствующая ширина и глубина – чтобы не было зазоров и стекло не выходило за границы ниши. Также в этом случае нужно будет озаботиться вопросом подвода проводки.

Стекло необходимо отполировать с той стороны, где будет находиться светодиодная лента.

Другие грани нужно зашлифовать до матового состояния. Таким образом свет будет проходить сквозь стекло и создавать эффект свечения.

Алюминиевый профиль отрезается по длине стекла. Толщина щели в нем должна соответствовать толщине стекла, но не быть больше – иначе оно будет выпадать. Края нужно тщательно зачистить.

Внутри профиля просверливаем несколько крепежных отверстий, а затем монтируем ее на стену. Вы можете прикрепить его на дюбеля.

Вставляем светодиодную ленту внутрь профиля. В нем имеется специальный паз и лента легко в него войдет.

Вставляем стекло, оно должно войти очень плотно. Подключаем ленту к блоку питания и ставим на боковые части специальные заглушки.

Также вы можете ознакомиться с техникой изготовления полки с подсветкой в нише, без использования алюминиевого профиля.

Фото-примеры стеклянных полок с подсветкой

Подводя итог, хочется сказать, что освещение полок светодиодной лентой – это по-настоящему великолепная находка современных дизайнеров. Благодаря этим простым махинациям с доступными материалами, которые при необходимости можно приобрести в любом строительном магазине, вы сможете придать обыденным вещам необычный и действительно уникальный вид. Удивительно, но даже такой незначительный элемент как полка, может заиграть новыми цветами и стать центральным объектом в дизайне вашей комнаты, если с ней творчески поработать.

Размещение источника света на поверхности изделий

Очень часто для подсветки полок из стекла с помощью led используют специальный анодированный профиль из алюминия.

Алюминиевый анодированный профиль

Этот профиль вставляется в стекло. Оптимальным решением будет использовать профиль шириной в 8 мм. При этом сам источник света останется незаметным, что является основным требованиям для такого рода работ.

При установке профиля работа проводится по следующему алгоритму:

• вначале необходимо обрезать профиль под длину полки;
• с отрезанного куска профиля следует удалить все выступы. В противном случае дальнейшая установка источника света будет проводиться со значительными трудностями;
• после этого в профиле сверлим отверстия для его крепления;
• крепление профиля к стеклянной поверхности может осуществляться с помощью пластиковых дюбелей и саморезов.

Если профиль имеет открытые торцы, то установить в него led будет достаточно легко.

Вставленная в профиль лента

Кроме этого следует знать, что поскольку сама светодиодная лента оснащена самоклеящейся поверхностью, ее монтаж на поверхность стеклянной полки может проводиться и без специального профиля. Но, в такой ситуации испускаемый источником света световой поток может бить в глаза. Чтобы это избежать, сверху на края полок можно наклеить декоративную аппликацию.
Монтаж led без профиля проводится следующим образом:

• поверхность, на которую будет крепиться изделие, следует хорошо очистить от пыли и грязи, а также обезжирить. Для этого лучше всего использовать чистящие средства, специально разработанные для стеклянных поверхностей;
• после этого аккуратно удаляем с основы изделия полосу, предохраняющую самоклеющийся слой от загрязнения;
• устанавливаем led на нижней стороне полки. При этом ее лишь легонько прикрепляем к поверхности, чтобы при необходимости иметь возможность отрегулировать ее положение;
• после этого, когда вы убедились в том, что лента размещена правильно, плотно прижимаем ее.

Установленная подсветка

Теперь осталось только замаскировать провода и элементы электрической схемы, после чего подсветка стеклянных полочек будет закончена.

Тонкости которые нужно учитывать

— Важно правильно подобрать блок питания исходя из мощности, которую будет требовать будущая цепь светодиодов. Иначе подсветка будет тусклой, и желаемого эффекта вы не добьётесь.
Сначала нужно выяснить потребляемую мощность выбранной диодной ленты – она указывается в ваттах из расчёта на 1 м полотна

Определите, какой будет суммарная длина LED-отрезков на полках. Обязательно нужно предусмотреть не менее 25 % «запаса» мощности — сверх расчётной нормы потребления. Иначе блок питания, работая на пределе мощностей, может быстро выйти из строя. Т.е. полученный результат нужно умножить на коэффициент 1,25 (это и есть наши 25 %).
Формула выглядит так:

Мощность блока питания = длина ленты (в м)× её мощность (в Вт/м)× 1,25 запаса

• Напряжения блока питания выбирается просто – в соответствии с маркировкой на ленте (12V, 24 V или 36V).
• Имеет значение и правильная порезка лент — она должна выполняться не просто под размеры полок. Запомните, LED-ленты нужно нарезать с шагом — через 3 диода. Если вы нарушите это правило, то соседние пару диодов просто не будут светить. И часто получается, что длина отрезка либо длиннее, либо короче самой полки, так что обязательно учитывайте этот момент при выборе модели. Хотя вам ничего не мешает спрятать лишний «хвостик» за обшивкой шкафа.
• Поскольку диоды непосредственно контактируют с деревянной мебелью, и не исключается возможность возгорания — рекомендуем места соединения их с проводом питания покрыть изолентой или термоусадочной трубкой.
• При спаивании контактов своими руками обязательно соблюдайте полярность. На ленте «плюс» обычно помечен – к нему подсоединяем провод красного цвета, второй контакт – «минус», не маркируется (и так понятно), к нему припаиваем чёрный провод (иногда бывает и синий).

Обращаем внимание на ещё один важный момент – каждый отдельный диодный отрезок припаивается к отдельному проводу. Последовательное соединение отрезков для всех полок на одном проводе недопустимо

Подключение лент

Все «кусочки», идущие дальше по цепи, будут светиться менее интенсивно, и сама конструкция быстрее выйдет из строя. У вас есть 2 выхода: соединить все провода вместе — на выходе из блока питания, или дополнить цепь ещё одним блоком (для каждой ленты — отдельным). Схематически это будет выглядеть так:

Подключение отрезков лент

В итоге у вас должна получиться вот такая конструкция.

Подключенная лента

Особенности полок

В современном мире стекло уже давным-давно используется в ремонте домов и квартир. Самой распространенной конструкцией из стекла являются этажерки, секции шкафов или обычные полочки.
Стоит отметить, что кроме мебели стекло часто встречается в качестве компонентов межкомнатных дверей, осветительных приборов настенных или потолочных моделей, а также в различных декоративных элементах интерьера.

Как видим, наличие стекла в доме – обыденность. А вот его подсветка может послужить отличным дизайнерским решением, которое поможет вам:

• визуально расширить пространство помещения. При небольших габаритах комнаты, вы довольно легко с помощью стекла и подсветки сможете подать пространство совершенно по-новому;

• придать помещению изыска;
• получить дополнительное локальное освещение в комнате;
• визуально разграничить пространство;
• создать определенную атмосферу в доме.

При этом современные осветительные изделия, такие как светодиодная лента, позволяют легко сделать дополнительное освещение своими руками. Благодаря ленте ваша подсветка может быть разноцветной. Сегодня такой лентой можно сделать не только белую или фиолетовую подсветку. Доступны все цвета радуги.

С помощью контроллера своими руками можно сделать многие оригинальные световые эффекты. Это может быть мерцание или обычное изменение яркости. Таким образом вы сможете преобразить свою комнату и сделать ее необычнее в любое время дня и ночи, подстроив под свое настроение.

Что такое светодиоды?

Подсветка стеклянных полок светодиодной лентой своими руками смотрится, безусловно, великолепно. Но что такое светодиоды и почему лучше выбрать именно их? Любой подобный элемент представляет собой проводник. Через него проходит ток, электрическая энергия преобразуется в световую, лампа светится. Яркость зависит от химического состава.

Преимущества светодиодных лент очевидны:

• система освещения абсолютно безопасна;
• одинаково хорошо работает как при комнатной температуре, так и в жарком или холодном помещении;
• светодиоды куда менее чувствительны к механическим воздействиям, нежели другие лампы;
• служить такая подсветка будет годами – ленты практически не перегорают;
• в продаже вы найдете лампы самых разных цветов и оттенков;
• освещение получается ярким, причем максимальная сила достигается сразу после включения – светодиодам не нужно разогреваться;
• при желании — можно использовать инфракрасные и ультрафиолетовые лампы;
• есть варианты с четырьмя выходами, когда можно от одной лампы получить основной, красный, синий или зеленый цвет;
• можно расположить светильники под разными углами;
• доступная цена.

Места установки светильников в шкафу

Важно определиться с местом, где будет расположена подсветка. Существует множество вариантов ее монтажа, зависящих от целей установки:

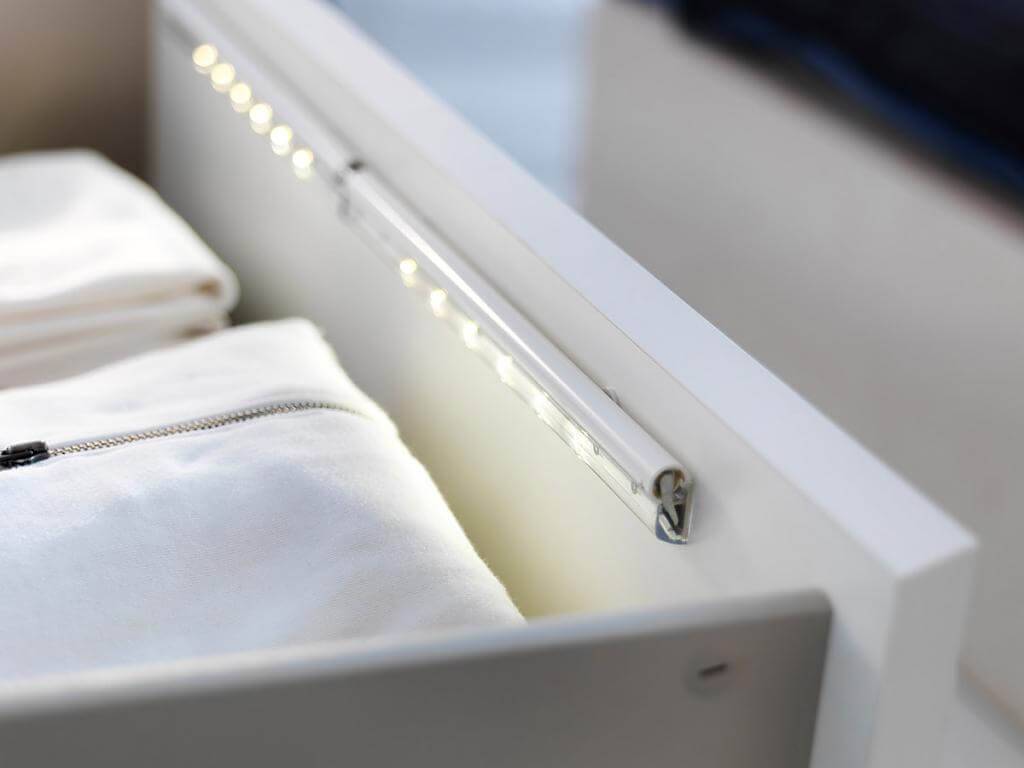

• на дверцах. Такое освещение выполняет больше декоративную функцию, нежели практическую. Оно может быть применено не только в новом шкафу – монтаж подсветки на дверцы старой мебели сможет значительно освежить ее. Как правило, по контуру дверцы устанавливается светодиодная лента;

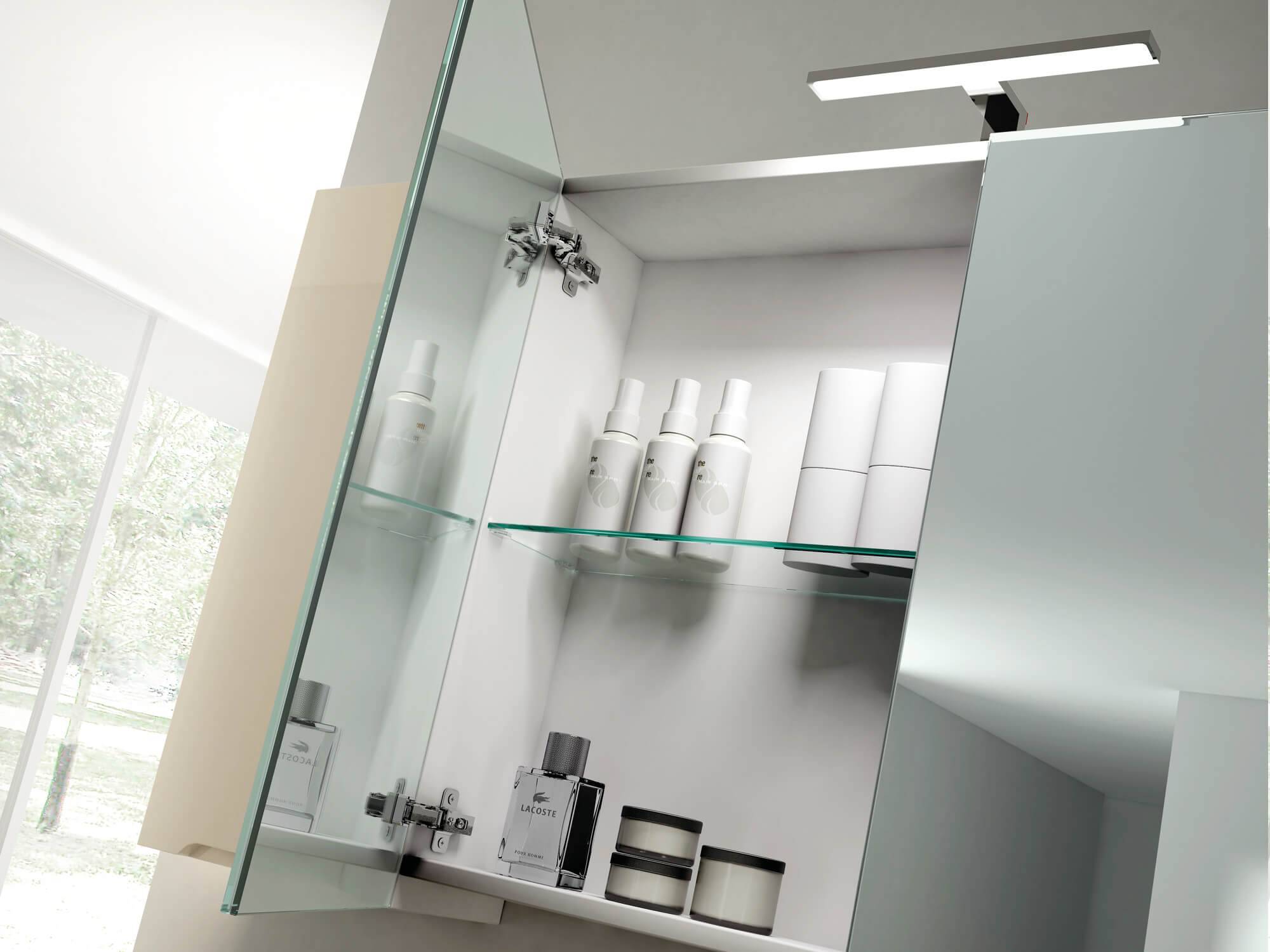

• на полках шкафа. Лампы на полках освещают их содержимое. Это могут быть светильники любого типа, кроме галогенных – они сильно нагреваются и могут повредить вещи, хранящиеся на полке;
• на штанге для тремпелей. Такое решение позволяет осветить самое просторное и глубокое отделение шкафа. Выполняется в виде одной длинной люминесцентной лампы либо светодиодной линейки;

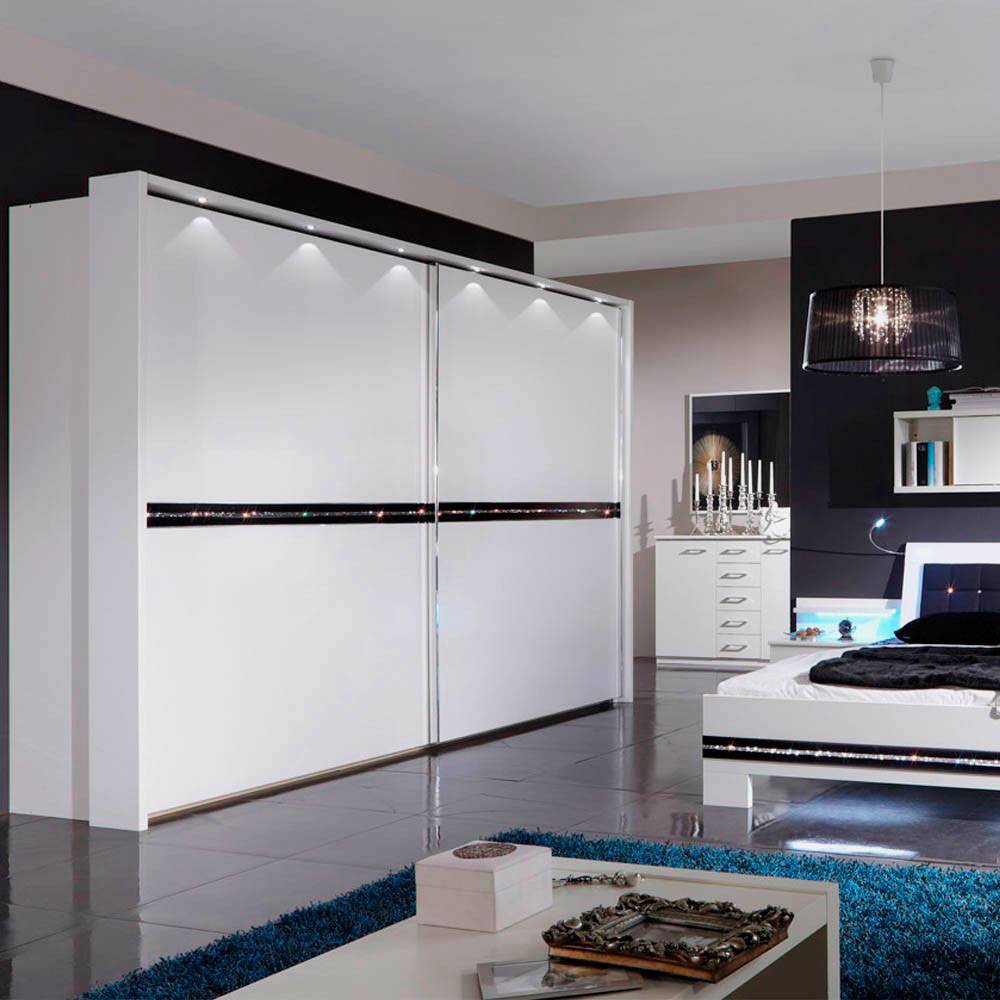

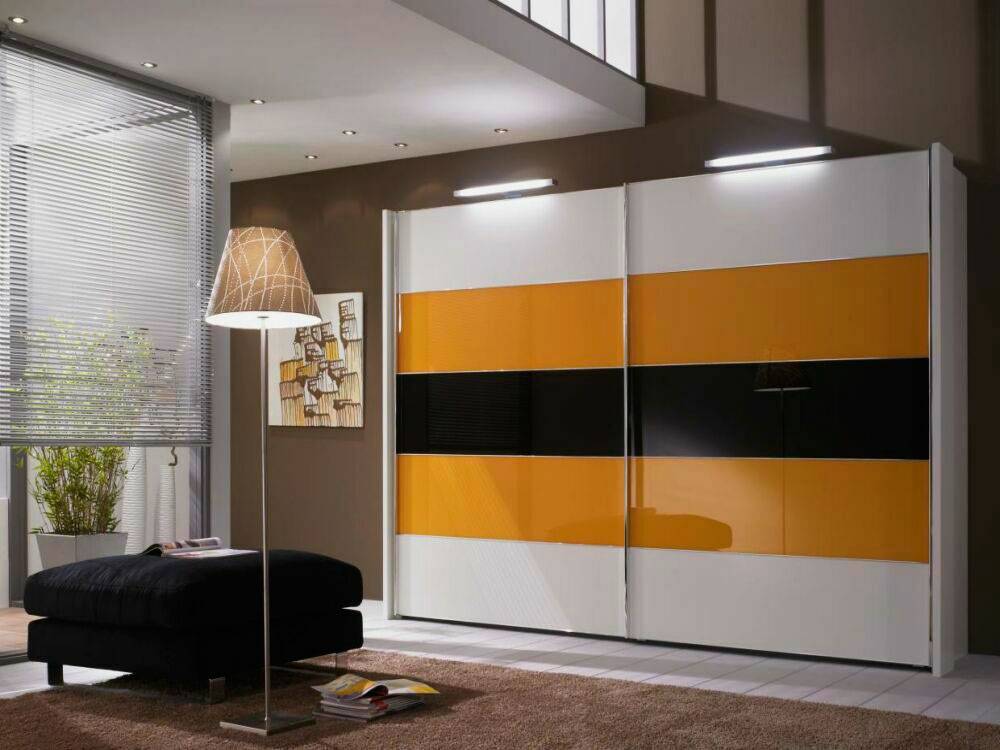

• на карнизе шкафа – выступающей верхней части изделия. Это универсальный вариант, при котором умеренно освещается и пространство перед шкафом и его внутреннее содержимое. Традиционно подсветку карниза выполняют с помощью нескольких точечных светильников;
• в нижнем основании шкафа – используется для подсветки нижних отделений, особенно актуальна такая подсветка для обувниц.

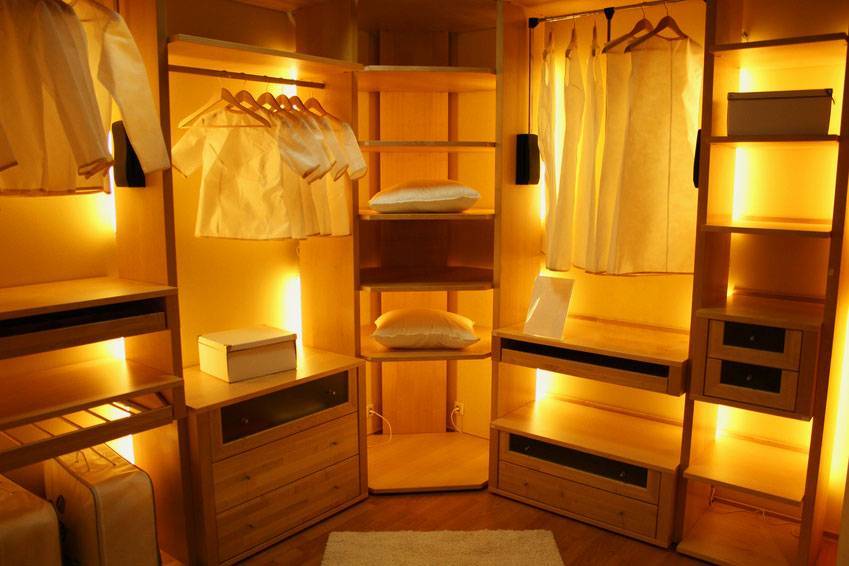

Фото шкафов со светодиодной подсветкой

>

Подсветка шкафа светодиодной лентой – универсальное дизайнерское решение, позволяющее полностью преобразить внешний вид мебели. Установка мебельного освещения не потребует больших капиталовложений, поскольку может быть выполнена самостоятельно, в результате несложных манипуляций заурядный шкаф заиграет особыми красками и станет центральной частью интерьера помещения!

Если у Вас возникли вопросы или предложения, то можно связаться с нами по электронной почте: ls@links-stroy.ru
P.S. Мы не торгуем мебелью, мы лишь помогаем вам ознакомиться с тем, что бывает и сориентироваться в выборе.

С помощью чего лучше делать подсветку?

Сделать освещение внутри шкафа можно на разных источниках света: галогенных, люминесцентных, светодиодных. Сборка подсветки на галогенных лампах – самое трудоёмкое занятие, так как требует специального инструмента и знаний по монтажу точечных светильников. В процессе эксплуатации галогенки сильно нагреваются, имеют небольшой рабочий ресурс и потребляют много энергии.

Подсветка в шкафу на люминесцентной трубчатой лампе более экономична и легко собирается одним человеком. Но колба люминесцентной лампы представляет собой тонкое стекло, внутри которого находятся ядовитые пары ртути. Поэтому такое освещение для шкафа-купе не подойдёт.
Самый надёжный способ осветить содержимое шкафа состоит в использовании источников света на основе светодиодов. Они безопасны в эксплуатации, почти не греются и легко монтируются на шкаф любого типа. Для общего освещения шкафа лучше воспользоваться светодиодной лентой или линейкой, установив ее вдоль всего внутреннего пространства.

Для подсветки отдельных полочек и отсеков идеально подойдут готовые светодиодные модули, которые имеют компактные размеры и работают от +12В. В шкафу-купе, где уже встроены точечные светильники, можно заменить прожорливые галогенки на светодиодные лампы аналогичного форм-фактора.

В данной статье подробно остановимся на светодиодной подсветке шкафа. Данный вариант легко реализуется своими руками в шкафу, как купейного, так и распашного типа.

Для этого нам понадобится: светодиодная лента с блоком питания (60-200 руб./м+200 руб.);

• алюминиевый профиль (по желанию) (150 руб./м);
• концевой выключатель (50 руб.);
• провод типа ШВВП 2х0,75 (15 руб./м);
• выключатель (100 руб.).

Теперь рассмотрим каждый компонент отдельно.

Светодиодную ленту желательно приобрести нейтрального белого света, чтобы меньше искажался оттенок освещаемых вещей. Если она собрана на светодиодах SMD 3528, то в качестве основы можно использовать любой материал (ДСП шкафа, пластик).

Для отвода тепла от чипов большей мощности потребуется небольшой радиатор в виде алюминиевого профиля. В самом простом варианте светодиодная лента клеится непосредственно к потолочному листу ДСП за верхней направляющей, по которой скользят раздвижные двери. Но существуют направляющие, которые не полностью скрывают световой поток и часть его попадает в поле зрения и ослепляет человека. В таком случае следует применить пластиковый уголок, на одну полку которого клеят светодиодную ленту, а другая препятствует прохождению света наружу. Для большего эффекта вертикальную полку уголка с внутренней стороны оклеивают светоотражающим скотчем.

Тот, кто на первое место ставит эстетическую составляющую, в качестве основания для светодиодной ленты должен использовать алюминиевый профиль с рассеивателем. Он одновременно выполняет полезную и декоративную функцию: препятствует быстрой деградации кристаллов и гармонично сливается с конструкцией шкафа.

Микровыключатель (концевик) необходим для включения/отключения света при открывании дверей. В шкафу-купе удобно установить два концевика симметрично с обеих сторон, чтобы разделить подсветку на две части. Каждый из них должен выдерживать максимальный ток нагрузки. Для шкафа длиной до 3 метров, потребление мощной светодиодной ленты не превысит 5А, 12В.

Необходимое количество провода зависит от удалённости распределительной коробки/розетки от шкафа. Для управления освещением можно задействовать как настенный, так и кнопочный выключатель на проводе.

Какие бывают ленты?

Светодиодные ленты отличаются друг от друга не только качеством и яркостью ламп, но и еще по нескольким параметрам:

• количеству светодиодов и шагом их установки;
• отношению к влажности.

Сколько ламп на ленте?

Ознакомившись с ассортиментом магазина электротоваров, вы можете убедиться, что количество лампочек на лентах разное. Количество штук рассчитывается на один погонный метр, и вы можете видеть следующие варианты:

• 30;
• 60;
• 120;
• 240.

Два слова о влажности

Светодиодные ленты применяются сейчас для освещения самых разных помещений, в том числе таких, где всегда много водяных паров – например, кухонь или ванных. Кстати, ничто не мешает сделать стеклянную полку с подсветкой и в санузле, благо ленты, на которые вода не оказывает никакого воздействия, в магазинах тоже есть.

Не забудьте изучить маркировку:

• IP20. Светильники, на которых вы увидите надпись IP20, не годятся ни для ванной, ни для кухни. Их можно вешать только в абсолютно сухой комнате.
• IP65. Ленту с маркировкой IP65 можно прикрепить к полкам кухонного шкафа, уровень защиты от влаги у нее средний.
• IP68. Маркировка IP68 означает, что лампы совсем нечувствительны к влаге и их можно размещать даже в аквариуме.

Подключение компонентов схемы

Прежде, чем приступать к монтажу led, необходимо сказать, что это низковольтная продукция. Поэтому, чтобы она работала от стандартной сети питания в 220 вольт, к ней нужно подключить блок питания соответствующей мощности. Схема подключения изделия к такому преобразователю приведена ниже.

Схема подключения ленты к блоку питания

Кроме блока питания, в данную схему может подсоединяться контроллер (при использовании многоцветной продукции). Его подключение осуществляется по следующей схеме.

Схема подключения ленты с контроллером

Главное здесь правильно подсоединить провода, с соблюдением их полярности. Если этого не сделать, то подсветка не будет работать.

Делаем подсветку

Итак, профиль закреплен, пора позаботиться о том, чтобы полочка красиво светилась.

Вставлять ленту в профиль – дело не слишком приятное, но результат стоит трудозатрат:

• Пластиковые вставки нужны, чтобы лента не касалась металлических частей – это в значительной степени предохранит электросеть от замыканий.
• Если это — ваша первая полочка, позаботьтесь, чтобы торцы оставались открытыми, так ленту будет проще вставить.
• Если торцы закрыты, придется использовать подручные средства – что-нибудь тонкое, но не слишком острое. Например, подходит пилка для ногтей. С ее помощью ленту заталкивают в паз профиля. Подойдет и тонкая пластмассовая линейка, она даже удобнее – можно подоткнуть ленту сразу по всей длине.
• После того, как лента окажется внутри профиля – вставьте стекло.

Подсвечиваем полку в шкафу

Светодиодная лента – замечательная штука, которую вовсе не обязательно вставлять в какие-то там пазы. Одна сторона у нее великолепно приклеивается к любой поверхности, будь то стекло, пластик, дерево или металл. Поэтому оформить таким образом получку на держателях не составит ровным счетом никакого труда.

Вам нужны:

• собственно лента, лучше без силиконовой оболочки;
• блок питания расчетной мощности;
• провода (можно взять обычные, которыми соединяются бытовые акустические колонки);
• паяльник;
• канифоль;
• припой;
• изолента;
• дрель;
• сверла.

Перед тем, как паять ленту, можно потренироваться на чем-нибудь другом. Но если вы в себе уверены и знаете, как это делается, можете начинать прямо с ленты, в принципе, ничего страшного в этом нет:

1. Рассмотрите ленту – на ней обязательно есть сегменты длиной по 5 см, на которых расположены 3 лампочки и есть значки, где ленту можно надрезать.
2. Нарежьте ленту на отрезки нужной длины.
3. Спаяйте светильник нужной конфигурации (если хотите, чтобы светодиоды располагались по периметру, ленту можно попробовать просто в нужных местах согнуть).
4. Подключите то, что получилось, к блоку питания, и проверьте.
5. Наметьте на стенке шкафа над полкой или под ней места крепления ленты.
6. Просверлите отверстия для провода.
7. Вставьте провод в отверстия.
8. Поставьте полку
9. Наклейте ленту на стенку шкафа.
