Сборка

Процесс сборки происходит в следующей последовательности:

• Очищаем галогенную лампу от всех составных частей и замазок.
• Вынимаем ее из отражателя.
• Подготавливаем диск-отражатель, на котором будут располагаться светодиоды. Диск наклеиваем на алюминиевую подложку (шаблон диска можно взять в интернете) и делаем в нем дырочки.
• Согласно схеме, располагаем светодиоды на диске ножками вверх, учитывая их полярность. Между ними прокатываем немного клея, избегая попадания на контакты.
• Паяем контакты светодиодов так, чтобы цепочка начиналась положительной полярностью («+») и заканчивается отрицательной («-»).
• Положительные контакты соединяем между собой пайкой.
• К отрицательным контактам при помощи пайки присоединяем резисторы и соединяем их контакты между собой припоем, получая отрицательно заряженные резисторы.
• Контакты резисторов также соединяем между собой и припаиваем к ним медные провода. Во избежание короткого замыкания пространство между контактами и проводами заливаем клеем.
• Склеиваем межу собой диск и отражатель галогенки.
• После полимеризации клея можно подключать источник питания на 12 В.

Корпуса для светодиодных ламп

Собранную лампу для удобства эксплуатации помещают в корпус, в этом качестве могут выступать разные изделия:

• цоколь от лампы накаливания;
• корпус компактной люминесцентной лампы (КЛЛ);
• корпус галогенной лампы.

Размещение в цоколе дает два преимущества:

1. лампу можно включать в стандартный патрон;
2. обеспечивается хороший теплоотвод.

Теплоотвод крайне важен для светодиодов, поскольку в условиях перегрева они деградируют: уменьшается иллюминация и сокращается срок службы.

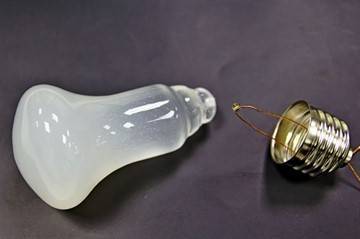

Цоколь с лампы накаливания

От перегоревшей лампочки аккуратно отделяют колбу, затем вынимают спираль. В освободившийся цоколь помещают собранную на текстолите или алюминиевой пластине светодиодную лампу.

Основа последней должна иметь соответствующие размеры: на текстолите или алюминиевом листе вычерчивается круг такого диаметра, чтобы его можно было утопить в цоколе на 1-2 мм.

У данного варианта есть два недостатка:

1. отсутствует качественная изоляция;
2. лампа смотрится не очень привлекательно.

Потому зачастую для установки светодиодной лампы используют другие изделия.

Корпус энергосберегающей лампы

Наилучший вариант. Лампу аккуратно разбирают, отделяя газоразрядные трубки. Затем извлекают схему, предназначенную для розжига и поддержания горения.

Для светодиодной лампы она не нужна, но некоторые детали могут пригодиться. Используют предохранитель (его так и оставляют в цоколе) и диод (обычно в лампах КЛЛ устанавливается диод марки 1N4007).

Лампа крепится к цоколю двумя способами:

1. на защелках (наиболее распространенный). Их необходимо поддеть отверткой;
2. точечным кернением по всей окружности. Разборка осуществляется путем высверливания фиксаторов либо спиливанием этой части ножовкой.

Светодиоды в подобном корпусе крепят разными способами:

1. в лампах с 3-мя U-образными газоразрядными трубками: в отверстиях под трубки (их 6 шт.). Здесь диоды крепят термопистолетом или силиконовым герметиком. Драйвер же размещают в цоколе;
2. в лампах прочих видов устанавливают в корпус крышку от пластиковой бутылки и затем в нее — плату со светодиодами. А можно вырезать круг по размерам корпуса и проделать в нем отверстия под ножки светодиодов, как это было описано выше.

Существует несколько видов цоколя. Их идентифицируют по буквенно-цифровому обозначению. Так, литера «Е» указывает на наличие резьбы, «В» — штифта, «F» — штыря и т.д.

Может присутствовать еще одна буква — U, A или V: обозначает, в каких лампах применяется цоколь (соответственно, в энергосберегающих, автомобильных, с коническим концом). Далее следуют цифры, обозначающие его диаметр.

Наиболее популярный на постсоветском пространстве цоколь — Е27.

Корпус галогенной лампы

Для извлечения колбы галогенной лампы из корпуса — достаточно удалить отверткой удерживающий ее клей

Работу следует вести с предельной осторожностью, поскольку хрупкую колбу легко можно повредить

Далее лампу располагают контактными ножками вверх и слегка бьют по ним молотком. Светоэлемент при этом выпадет.

Что дальше?

Как далее изготовить светодиодные лампы своими руками? Затем можно приступать непосредственно к сборке.

1. Для этого алюминиевый диск кладется на подставку, так как светодиоды должны выступать за него. Элементы вставляются в отверстия таким образом, чтобы ножка катода с ножкой анода соседних светодиодов располагались рядом. Эта рекомендация позволит облегчить процесс пайки. Каково нормальное напряжение питания для такого источника света, как изготавливаемая светодиодная лампа своими руками? 12В — именно на такое напряжение в основном рассчитана подобная электротехническая продукция.
2. Что делать далее? После того как все светодиоды окажутся на месте, можно приступать к проклейке. Заливать клеем их можно прямо до ножек, это позволит конструкции быть крепче. Прежде чем приступать к следующему шагу, необходимо дождаться, когда все полностью высохнет.
3. Следующим этапом будет пайка светодиодов. Как отмечалось выше, анод одного должен находиться рядом с катодом другого, главное — не перепутать их. При большом количестве светодиодов рекомендуют спаивать по четыре последовательно соединенных элемента. Если брать отдельно такую 4-диодную цепь, то для удобства лучше у первого светодиода оставить более длинным анод, а у последнего — катод, так как эти ножки будут потом соединяться с питанием. Чтобы впоследствии не спутать плюс и минус, лучше всего плюсовые ножки оставлять более длинными, а минусовые делать покороче.
4. После пайки светодиодов необходимо заняться подключением резисторов. Допустим, мы собираем лампу из 22 светодиодов. Исходя из этого, после пайки у нас должно получиться 6 длинных анодов и, соответственно, 6 более коротких катодов. Резисторы следует припаивать к катодам, но перед этим надо разобраться с плюсовыми ножками. Все шесть катодов необходимо соединить вместе. Сделать это требуется аккуратно, чтобы предотвратить замыкание положительных выводов на минус. После всех манипуляций мы должны получить плюсовой вывод со светодиодов и минусовой — с резисторов. К ним необходимо припаять небольшие куски медного провода, получится своего рода имитация цоколя. В заключение этого этапа рекомендуется заполнить места между катодами и анодами клеевым составом, дабы не допустить короткого замыкания, следствием которого наверняка будет ремонт светодиодных ламп своими руками.

Замечания по безопасности

1. Хотя самостоятельная сборка светодиодной лампы — не очень сложный процесс, к нему не стоит даже приступать, если вы не обладаете хотя бы начальными электротехническими знаниями. Иначе собранная вами лампа при внутреннем коротком замыкании может навредить всей электрической сети вашего дома, включая дорогие электроприборы. Специфика светодиодной техники в том, что если некоторые элементы её схемы подключить неправильно, то возможен даже взрыв. Так что надо быть предельно аккуратным.
2. Обычно светильники используются при напряжении 220 В переменного тока. Но конструкции, рассчитанные на напряжение в 12 В, подключать к обычной сети ни в коем случае нельзя, и вы должны об этом всегда помнить.
3. В процессе изготовления самодельной светодиодной лампы компоненты светильника часто не могут быть сразу полностью изолированы от питающей сети 220 В. Поэтому вас может серьёзно ударить током. Даже если конструкция подключена к сети через блок питания, то вполне возможно, что она имеет простую схему без трансформатора и гальванической развязки. Поэтому к конструкции нельзя прикасаться руками, пока конденсаторы не разрядятся.
4. Если лампа не заработала, то в большинстве случаев виновата некачественная спайка деталей. Вы были невнимательны или поспешно действовали паяльником. Но не отчаивайтесь. Пробуйте дальше!

Видео: учимся паять

Странное дело: в наш век, когда в магазинах есть абсолютно всё, как правило, недорогое и весьма разнообразное, после двадцатилетней эйфории люди всё чаще возвращаются к тому, чтобы делать домашние вещи своими руками. Немыслимо расцвело рукоделие, занятия столярным и слесарным мастерством. И в этот ряд уверенно возвращается простая прикладная электротехника.

Выбор светодиодной ленты

Итак, длина люминесцентного светильника 30 см, потребляемая мощность 8 Вт. Для того чтобы яркость света была достаточной, чтобы нормально работать за письменным столом, необходимо правильно подобрать саму ленту.

Во-первых, необходимо отметить, что светодиодная лента – это, по сути, плато гибкого типа, на котором установлены светодиоды и резисторы (токоограничивающие).
Во-вторых, обратите внимание на ее технические характеристики, особенно это касается яркости горения диодов. Оптимальный вариант: 780-900 Lm/м.
В-третьих, подогнать под размер светильника саму ленту не проблема

Она подрезается по участкам, которые на ней обозначены. В других местах резать нельзя.
В-четвертых, на обратной стороне ленты нанесен клеящийся слой, так что закрепить ее на поверхности светильника будет просто.

Место для отрезания светодиодной ленты

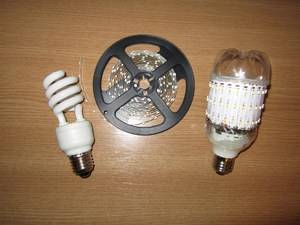

LED-лампа Е27 из энергосберегайки и готового драйвера

Можно использовать цоколь от неисправной светодиодной лампы

Чтобы сделать светодиодную лампочку, понадобятся неисправное КЛЛ изделие, светодиоды НК-6, паяльник, пассатижи, припой и картонная основа. Работа осуществляется пошагово:

1. Из старой лампочки мощностью 20 Вт извлекается цоколь. Понадобится поддеть защелки или высверлить участки с точеным кернением.
2. Пустой цоколь очищается от излишков припоя, обрабатывается спиртом или косметической жидкостью для снятия лака.
3. Находится 6 отверстий на крышке цоколя. На кусочке картона делает разметка круглых ниш, которая потом вырезается при помощи маникюрных ножниц.
4. Разбирается лента диодов из параллельно соединенных 6 кристаллов.
5. Кристаллы соединяются по 3 параллельно.
6. Две готовые цепочки с параллельными светодиодами крепятся последовательно.
7. На готовый драйвер из сломанной LED-лампочки подключается 6 элементов мощностью 1 Вт.
8. Из картона вырезается круг, укладывается между драйвером и платой. Драйвер устанавливается в цоколь.
9. Лампочка полностью собирается и проверяется на предмет работоспособности.

В результате получится белый яркий аналог лампочки накаливания на 30 Вт. Яркость изделия будет 150-200 Лм, а мощность – 3 Вт.

Сфера применения

Преимущество светодиодных источников света заключается в универсальности. Производители выпускают различные по мощности излучения, форме и количеству элементов светодиодные матрицы или сами светодиоды. Поэтому можно конструировать светильники на свое усмотрение как на стандартный цоколь от разбитой лампы, так и на специализированный в соответствии с требованиями подключения к драйверу или плате управления.

Преимуществом светодиодных источников света является управляемость яркостью свечения путем изменения напряжения на его входе. Таким образом, можно получить оттенок от еле заметного до чрезмерно яркого. Это свойство дает возможность создавать много полезных вещей:

• прожекторы;
• уличные фонари;
• ночные светильники;
• индикаторы;
• фитолампы или светодиодные лампы для растений своими руками;
• подсветка торговых полок;
• люстры.

Светодиоды получили применение во многих сферах благодаря своим практическим качествам. Они активно используются в промышленности, быту, медицине, детских дошкольных учреждениях.

Выгоды применения самодельных светодиодных ламп

Светодиодная лампа имеет длительный ресурс работы – около 10000 часов

На прилавках магазинов представлено несколько типов устройств. Лампы накаливания с высоким индексом цветопередачи потребляют большое количество энергии. Энергосберегающие в основном выпускаются с цоколем Е27, люминесцентные выделяют при нагреве ядовитые пары. LED-устройства почти не нагреваются, отличаются стойкостью к механическим повреждениям, имеют мощность 10 Вт. При силе светового потока 800 Лм светодиодный прибор прослужит 50 тыс. часов.

Минус источников света на диодах – высокая стоимость. Этот недостаток можно сделать преимуществом, если изготовить светодиодную лампу качественно своими руками. Ее будут отличать:

• длительный ресурс работы – около 10 тыс. часов;
• высокая эффективность ватт/люмен по сравнению с аналогами;
• ценовой диапазон расходников, аналогичный люминесцентным приборам.

Схемы на резисторах

Это создает более мягкое свечение ламп, поскольку светодиодные элементы горят поочередно и пульсация вспышек для глаз практически незаметна. Такие светильники можно использовать даже в качестве местного освещения при работе за столом, заменив, таким образом, обычную настольную лампу.

Специалисты, которые сделали своими руками не одну лампу, рекомендуют собирать не менее 20 светодиодов для этой схемы. Чаще используют 40. Это обеспечивает хорошее освещение и схема собирается легко. Для большего количества сложно производить качественную пайку схемы, не задев соседних контактов. Да и собирать ее в корпус трудно.

Можно делать светильник из 4 или 6 более мощных светодиодов. Для расчета схем использовать специальный калькулятор, который можно найти в интернете.

При создании различных схем своими руками из светодиодных приборов и других, можно использовать для правильного расчета онлайн-калькулятор. Его легко найти на сайтах, которые посвящены электрическим приборам и описанию, как их сделать. Его использование значительно упростит процесс расчета силы тока, сопротивления и позволит проверить правильность подбора деталей.

Простая лампочка из светодиодов

Есть другой способ создания светильника. Настольная лампа, люстра или фонарь нуждаются в цоколе E14 или E27. Соответственно, используемые диоды и схема будут отличаться. Сейчас распространены компактные люминесцентные лампы. Для монтажа понадобится один перегоревший патрон, а также изменённый список материалов. Необходимо:

• Перегоревший цоколь E27.
• Светодиоды НК6.
• Драйвер RLD2−1 (блок питания).
• Суперклей.
• Электрическая проводка.
• Кусок картона или пластика для подложки.
• Плоскогубцы, ножницы, паяльник и другие инструменты.

Перейдём к созданию светодиодного модуля своими руками. Для начала надо произвести разборку старого светильника. В люминесцентных лампах цоколь крепится к пластинке с трубками и закрепляется при помощи защёлок. Цоколь можно отсоединить достаточно просто. Необходимо, найдя места с защёлками, поддеть их отвёрткой

Делать нужно всё довольно осторожно, чтобы не повредить трубки. При вскрытии необходимо следить, чтобы электропроводка, которая ведёт к цоколю, осталась цела

Из верхней части с газоразрядными трубками нужно изготовить пластинку, к которой будут прикрепляться светодиоды. Для этого нужно отсоединить трубки лампочки. В оставшейся пластинке имеется 6 отверстий. Чтобы светодиоды плотно крепились в ней, нужно сделать картонное или пластмассовое «дно», которое также будет изолировать светодиоды. Использовать нужно светодиоды НК6, они многокристальные (по 6 кристаллов в диоде) с параллельным подключением.

Из-за этого источник света получается сверхярким при минимальной мощности. В крышке нужно сделать по 2 отверстия для каждого светодиода. Прокалывать отверстия стоит аккуратно и равномерно, чтобы их расположение соответствовало друг другу и задуманной схеме. Если использовать в качестве «дна» кусок пластмассы, то светодиоды будут закрепляться прочно. А вот в случае применения куска картона потребуется склеить основание со светодиодами при помощи суперклея или жидких гвоздей.

Так как лампочка будет использоваться в сети с напряжением 220 вольт, то потребуется драйвер RLD2−1. К нему можно подсоединить 3 диода по 1 ватту. Для этой лампы ушло 6 светодиодов с мощностью по 0,5 ватт. Из этого следует, что схема соединения будет образовываться из двух последовательно соединённых частей из трёх параллельно подсоединённых светодиодов.

Перед тем как приступить к сборке, нужно изолировать драйвер и плату друг от друга. Для этого можно воспользоваться кусочком картона или пластика. Это позволит избежать короткого замыкания в будущем. Не стоит беспокоиться о перегреве, так как лампа совсем не греется. Осталось собрать конструкцию и испытать её в деле. Из-за белого света лампочка кажется значительно светлее. Световой поток собранного светильника равняется 100−120 люменам. Этого может хватить для освещения маленького помещения (коридора или подсобки).

Монтаж беспроводного объемного светильника

Беспроводные светильники удобны тем, что для их работы не требуются кабели. Их можно установить в любом месте квартиры – в качестве ночников, подсветки кухонной гарнитуры. Потолочные беспроводные светильники благодаря их малому весу можно крепить на натяжные потолки и изделия из гипсокартона. Настенные крепятся в удобное для пользователей место.

ЛЕД подсветка – это эффективный способ создать качественный свет в любом помещении и на улице. Светодиоды обладают массой преимуществ перед классическими источниками. Они экологичны, экономичны, долговечны, безопасны. Разнообразие форм диодных источников позволяет создавать уникальные дизайнерские решения.

Виды светильников

Светильники на светодиодах можно разделить на две группы: индикаторные (светодиодные) — используются как индикаторы, поскольку они являются маломощными и неяркими. Зелёные лампочки на маршрутизаторе — это индикаторные светодиоды. Такие диоды есть и на телевизоре. Их применение довольно разнообразно. Например:

• Подсветка панели автомобиля.
• Различные электронные приборы.
• Подсветка компьютерных дисплеев.

Их цвета имеют огромное разнообразие: жёлтый, зелёный, красный, фиолетовый, голубой, белый и даже ультрафиолетовый. Стоит запомнить, что цвет светодиода не зависит от цвета пластика. Он определяется от типа полупроводникового материала, из которого он сделан. В большинстве случаев, чтобы узнать цвет, нужно включить его, так как они выполнены из бесцветного пластика.

Осветительная конструкция используется для освещения чего-либо. Имеет отличия по своей мощности и яркости. А также отличается очень сниженной ценой, поэтому нередко применяется в бытовом и промышленном освещении. Такой вид освещения считается производительным, экологическим и дешёвым. На сегодняшний день уровень развития технологии может позволить производить лампы с большим уровнем светоотдачи на 1 Ватт.

Конструктивные отличия заводских LED-ламп

Изделия с заводской сборкой представляют поликристаллические светодиоды без многочисленных контактов. Лампочки имеют несколько отличий.

Разновидности светодиодов

Светодиод Пиранья

Светодиод является полупроводниковым многослойным кристаллом с переходом электронно-дырочного типа. Световое излучение получается при пропускании тока, но перегоревший элемент ремонту не подлежит. Производители применяют такие светодиоды:

• DIP – в виде кристалла с двумя проводниками и линзы. Используются для гирлянд и табло с подсветкой.
• Пиранья – кристалл с линзой и четырьмя выводами для проводников. Отличается яркостью, подходит для фар машин.
• SMD – сверхъяркий тип небольшого размера, который устанавливается на поверхность.
• СОВ – с неокисляемыми и ненагреваемыми контактами, отличной интенсивностью свечения. Впаивается в специальную плату.

Перед самостоятельной сборкой определитесь с источником питания.

Типы драйверов

Драйвер для светодиодов

Драйвер обеспечивает питание лампочки от электросети посредством трансформации переменного напряжения в рабочее. Самый простой элемент сконструирован из резисторов, диодного моста и конденсатора на входе.

Для светодиодных устройств применяются несколько типов драйверов:

• линейные – рассчитаны на малые рабочие токи (до 100 мА) или для источников питания с напряжением, аналогичным падению напряжения диода;
• импульсные понижающие – запитывает мощные светодиоды, но дроссель может создавать помехи электромагнитного характера;
• импульсные повышающие – применяется для моделей с рабочим напряжением большим, чем у источника питания.

Виды цоколей современных ламп

Цоколь представляет собой резьбу, необходимую для присоединения лампочки к патрону, подачи электропитания и защиты вакуумной колбы. На изделии уже стоит заводская маркировка цоколя.

Назначение цоколей ламп

Первая литера обозначает тип цоколя, указанный в таблице:

Вторая литера указывает на тип источника света: U – энергосберегающий, A – для машины, V – с кончиком конической формы.

Цифры после букв обозначают диаметр в миллиметрах.

Энергосберегающая лампа

После того, как энергосберегающая лампа отслужила свой срок и сгорела, мастера hand-made рекомендуют не выбрасывать ее, а использовать прибор для создания светодиодного осветительного прибора. Это возможно осуществить при наличии в лампе исправного электронного балласта (ЭБ) и целого корпуса с цоколем, которые станут основой нового изделия.
Чтобы завершить комплектацию, необходимо приобрести светодиоды типоразмера 5 мм и 4 сверхбыстрых диода типа UF4007.Суть создания светодиодной лампы на основе энергосберегающей заключается в установке выпрямительного моста на выходе ЭБ, который позволит получить постоянное напряжение 100 В при токе 130 мА.
Для уменьшения частоты переменного напряжения на выходе ЭБ выпрямительный мост соберем из диодов UF4007, к выходу которого припаиваем конденсатор на 0,1 мкФ, работающий на напряжении 400 В. Диодный мост устанавливаем на место конденсатора С3 (см. типовую схему ЭБ лампы), соединяющего нити накаливания лампы, который потом замыкаем между собой.

Электрическая схема ЭБ лампы

Отдельно собираем последовательную цепь из 30 светодиодных приборов, ток потребления которых составляет 20 мА, и проверяем ее работу.
При постоянном напряжении 100 В и токе 130 мА можно собрать 5 цепочек LED-диодов по 30 штук и получить лампу, мощность которой составит 15 Вт.

Как видим из описанного выше, светодиодный светильник можно сделать своими руками, не только спаяв схему, но и используя различные приборы – светодиодную ленту и лампы разных типов.

Изготовление своими руками

Известно много различных форм светильников и систем подсветки, которые могут быть изготовлены своими руками в корпусе, а может быть использована готовая лента, что также весьма удобно. Например, при создании подсветки клавиатуры или полок в шкафу.

Что же потребуется для изготовления светильника на светодиодах? Долго размышлять не придется, потому что светодиодные источники света являются универсальными. Их можно подключать на переменное или постоянное напряжение любого номинала. Достаточно изготовить качественный драйвер или блок управления и грамотно расположить светодиоды на пластине.

Крепление и установка

Прежде чем приступать к изготовлению светодиодной лампы, стоит подумать над ее назначением. Если она будет устанавливаться в стандартный патрон, то для этого потребуется цоколь Е27, Е14, G9. Взять его можно с любой старой лампочки, например, от люминесцентной. Точно таким принципом руководствуются при освещении теплицы светодиодными лампами.

В зависимости от назначения светодиодные светильники также могут быть различными. Одни предназначены для общего освещения, для использования в качестве ночников или в качестве фитолампы для выращивания растений. В первом случае для изготовления светильников используются яркие светодиоды холодного или теплого свечения, что наиболее предпочтительно. С точки зрения влияния на зрение человека, лампы лучше покупать именно с желтым свечением, точно так же дело касается и выбора самих светодиодов.

А когда речь идет о ночнике или тусклой подсветки, то для его изготовления следует выбирать отличные от белого цвета или же использовать режимы свечения с низкой яркостью. Если же предстоит изготовить фитолампу для выращивания растений, то для этого лучше выбрать красный и синий цвета светового потока. Именно спектр этих оттенков оказывает благоприятное воздействие на рост и обеспечивает интенсивное развитие растений.

Что представляет собой светодиодный светильник?

Светодиоды – полупроводниковые электронные приборы, излучающие свет в результате прохождения электрического тока. Появившись 15 лет назад, приборы домашнего назначения буквально сходу завоевали рынок источников света. Сегодня можно купить светодиодные лампы любой формы, размера, мощности и цвета. Но также можно сделать их самостоятельно, что под силу даже неопытному радиолюбителю. Простейшие приборы на светодиодах могут работать при напряжении 3-5 В, т.е. от обычной батарейки. Однако его мощности хватит всего лишь для подсветки фонариком, поэтому ниже мы рассмотрим, как сделать более серьезные конструкции, позволяющие освещать комнаты.

Осветительный прибор
