Как сращивать светодиодную ленту

При подготовке к установке светодиодной ленты появиться могут ее отрезки недостаточной длины. Их успешно можно между собой срастить без ущерба в целом для работы. Двумя способами можно срастить отрезки светодиодной ленты. Пайкой и при помощи LED коннектора. Пайкой соединить ленты тоже можно двумя способами, непосредственная спайка отрезков ленты между собой или при помощи дополнительных проводов.

Обращаем ваше внимание, что можно сращивать светодиодную ленту только до длины не больше пяти метров. Связанно это с тем, что на ленте сечение печатных дорожек маленькое и если длина ленты больше пяти метров, то происходить будет на дорожках большое падение напряжения

При нарушении этого критерия не произойдет ничего непоправимого, просто на конце ленты светодиоды будут не в полную яркость светиться.

Устройство светодиодной ленты

Светодиодная полоска – это гибкая основа, которая оснащена печатной платой с токопроводящими нитями. Она работает от блока питания с постоянным током 12 или 24 В. В продаже есть изделия, которые работают от напряжения в 36 и 48 В, но их используют в редких случаях. Устройство ленты:

1. На внешней стороне расположен диодный блок, оснащенный резистором-ограничителем и 3 деталями, включающими диод. Между блоками находится разделительная отметка в виде ножниц. Она указывает, что в этом месте ленту можно перерезать. Провода припаивают к токопроводящим контактам, которые есть в каждом блоке. Также к месту подключения присоединяют соединительные коннекторы.
2. На обратную сторону изделия нанесена клеящая основа. Она закрыта защитной оболочкой, которую снимают при установке ленты. Изделие приклеивают на сухую чистую поверхность.

Устройство светодиодной ленты

На сегодняшний день лента светодиодного типа представляет собой печатную плату, которая воссоединена с тонкой базой эластичного типа. С одной стороны на эту ленту нанесены резисторы ограничительного типа, что позволяет подключить данное изделие к источнику питания или же другому прибору. Также стоит отметить, что изделие имеет контакты, к которым при необходимости можно припаять провода соединительной направленности. Если присмотреться, то можно заметить, что через три разных элемента есть черточки, которые располагаются поперек изделия. Именно это и является той отметкой, по которой возможно разделение ленты.

Есть же такие ленты, которые являются самоклейками и с помощью них даже старшеклассник сможет заниматься монтажом. В данном случае для установки не нужны саморезы или же любые другие укрепляющие материалы, она прочно может закрепиться за счет своего основания.

Это интересно: Скрытая подсветка потолка своими руками — видео, фото, советы

Как подключить светодиодную ленту в домашних условиях

В настоящее время широкое распространение получили светодиодные ленты длиной 5 метров. Их можно легко наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров. Лента легко гнётся и принимает абсолютно любую форму, поэтому, кроме монтажа на фасадах домов и магазинов, она применяется и в домашнем интерьере. С её помощью украшаются подвесные потолки, подсветка кухни, а также, аквариумы, террариумы и т.д.

Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр обязательно должен указываться в маркировке. Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два. Также, они могут быть покрыты лаком или силиконом, или быть вообще без защиты.

Питание светодиодной ленты происходит от постоянного тока с напряжением 12 В или 24 В. Поэтому, при выборе ленты обязательным условием идёт приобретение трансформатора, который будет понижать напряжение при подключении к стандартной сети. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. В основном, это 12 В или 24 В.

Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте. В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров. Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.

Для того, чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность на прямую зависит от того, сколько диодов будет находиться на одном метре ленты.

Например, если вы задумались, как подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно.

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12 В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.

Как соединить разрезанную светодиодную ленту?

Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:

1. Пайка.
2. Применения led-коннектора.

В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.

Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.

Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.

Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.

Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.

Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:

1. Открыть крышку устройства.
2. Подключить контакты подсветки, соблюдая полярность.
3. Закрыть крышку соединительной коробки.

Как резать обычную светодиодную ленту 12 В?

Ленты светодиодного типа относятся к так называемым приборам led. В своем основании данная система имеет исключительно электрическую схему. Лента 12 В является не только гибкой, но и эластичной. Она как и другие аналоги, состоит из отдельных сегментов, в состав которых входят, как правило, по три светодиода. Убедиться в этом факте вы может самостоятельно, сняв с ленты определенную часть и внимательно присмотреться. Вдоль подсветки между отдельными сегментами осуществляется распределение напряжения по ленте.

За счет того, что покрытие имеет тонкий слой, ленту можно разрезать, четко контролируя, в каком месте есть линия. Осуществляется это просто с применением канцелярского ножа. Если вы, разрезая изделие данного типа, нарушите правила и сделаете это не по правильной линии, то это приведет к тому, что одна из сторон прекратит свою работу.

Способы соединения двух отрезков светодиодной ленты

Соединить 2 отрезка подсветки можно 3 способами: ленты без проводов – паяльником, с помощью проводов и коннекторами.

Соединение паяльником лент без проводов

Чтобы спаять между собой полоски без проводов, их концы срезают до уровня токоведущих контактов. Для этого 1 кусок изделия очищают от клеевой основы и оголяют контакты. Затем их смазывают флюсом и наносят слой олова до тех пор, пока не появится пленка серебристого цвета. Светодиодные полосы друг к другу соединяются внахлест, придерживаясь полярности. Чтобы олово плотно зафиксировало контакты, его прогревают в течение 5 секунд паяльником.

Соединение с проводами

Чтобы 2 отрезка припаять проводами требуется коннектор для поворотного соединения сегментов. Прежде чем соединить детали вместе, подготавливают подсветку:

1. Конец изделия очищают от влагозащитного покрытия.
2. Жестким ластиком или зубочисткой протирают контактные площадки. Это поможет устранить окислы. Можно использовать кончик спички, он мягкий и не испортит контакты, но хорошо устранит окисление.
3. Когда изделие будет готово, то под подпружинные контакты продевают контактные пятаки. Красный провод – плюс, черный – минус.

Спаиваем в ошибочном месте разреза

Если разрез ленты сделан неправильно, то соединить ее коннектором не получится. Не стоит выбрасывать изделие, т. к. его можно соединить с помощью пайки:

1. Для этого дорожки светодиодной подсветки тщательно зачищают. Когда проходящие внутри нее контактные дорожки станут хорошо видны, зачищают вторую часть изделия.
2. Затем на контактные дорожки 2 отрезков с помощью паяльника наносят припой.
3. Самый простой способ спаять 2 отрезка – использовать небольшие кусочки проводов. Более сложный вариант – спаять отрезки встык.
4. Чтобы проверить пайку на качество, провода слегка потягивают или шевелят ими. Если место спайки не деформировалось, значит, работа сделана правильно.
5. Контактные площадки обматывают изолентой или изолируют термоусадкой.

Ремонт светодиодной ленты

Разобраться, почему не работает светодиодная подсветка, и отремонтировать ее, можно с помощью следующих инструментов и материалов:

• отвертки-индикатора;
• электроизмерительного прибора – мультиметра;
• коннектора;
• паяльника;
• припоя.

Диагностика и методы ремонта электрических цепочек происходит по правилам: проверки напряжения и целостности всех частей лампы. Ремонт изделия:

1. Светодиодная подсветка мерцает постоянным тусклым светом, иногда полностью отключается. Исправность блока питания светодиодной ленты проверяют путем присоединения к нему контрольной лампы или мультиметра. Мерцание возникает при скачках напряжения, плохих контактах в ленте и блоке питания. Если подсветка имеет 1 неисправный светодиод, то мерцание будет проявляться в одном месте. Такой светодиод меняют на новый. Если установка изделия сделана под прямым углом, то места изгибов постепенно выходят из строя. Поврежденный участок меняют частично или полностью.
2. Лента горит не полностью или гаснет, значит, произошел перегрев некоторых ее участков или была сделана неправильная установка. Для исправления проблемы плохой сегмент подсветки удаляют и устанавливают коннекторы или соединители.
3. Если не горят лампочки, нужно протестировать блок питания на присутствие входного напряжения. Для этого проверяют фазу в розетке отверткой-индикатором либо питание на клеммах входа. Мультиметр настраивают на режим замера переменного тока. Чтобы проверить выходное напряжение на контактах светильника и выходных клеммах блока питания, используют отрезок ленты. Напряжение проверяют на погасшем участке. Целостность проводников была нарушена, если напряжение поступает на подсветку, а лампочки не загораются.

Проблема неисправности блока питания может быть из-за сгоревшего предохранителя, неисправности диодного моста, оборванной дорожки.

Монтаж светодиодной ленты своими руками

Установка светодиодной ленты для кухни своими руками возможна и без вызова мастера. Основная задача – выбор правильной подсветки для поставленных целей. Советуем доверять известным торговым маркам.

Необходимо обеспечить полный комфорт рабочего процесса. Все инструменты, которые нужны для монтажа, должны быть под рукой для быстрого доступа.

Готовим инструменты

Перед работой подготовьте нужный инвентарь. Продают все нужное для установки светодиодных лент в любом строительном магазине. Вам понадобятся:

• изоляционная лента или двухсторонний скотч;
• электрический лобзик или другая аппаратура для просверливания отверстий в мебели;
• сама лента;
• монтажный профиль;
• кабель и рулетка;
• короб для проводов, лучше пластиковый.

Установка

Она пройдет без особого труда, если мастер заранее продумает зонирование. Рекомендуем просмотреть видео с о правилах монтажа светодиодной LED подсветки:

Выполняется он по такой инструкции:

1. Ножницами отрезается нужное количество светодиодной полосы. Определять размеры лучше рулеткой или линейкой.
2. Контакты оголяются по длине в полтора сантиметра.
3. Паяльником к ним крепятся два кабеля. Если потребуется, мастер может использовать соединяющие коннекторы.
4. Провод изолируют специальной термоусадочной трубкой.
5. Для материала с низкой мощностью допустима установка на мебель. Если мощность повыше, требуется применять профили.
6. Возле светильника устанавливают трансформатор. К нему припаивают провода.
7. Чтобы соединить провода, нужно воспользоваться параллельной схемой. Кабели следует отвести к блоку питания.
8. Провода закрепляются в коробе, цепляясь скобами электроустановочного типа.
9. Подключается выключатель и устанавливается блок питания.

Если не уверены, что сможете выполнить работу сами, то лучше наймите электрика. Мастер выполнит монтаж аккуратно и надежно.

Разбираем сложные ситуации: можно ли резать светодиодную ленту

С новыми LED-материалами ситуация более или менее понятна. Сложнее обстоит дело, когда требуется изменить конфигурацию б/у ленты или той, которая имеет нестандартный формат. Как было сказано ранее, настоятельно рекомендуется убедиться в наличии с обоих концов получившихся отрезков медных проводников. На самом деле, упомянутое правило не является истинной в последней инстанции.

Есть несколько ситуаций, когда человек имеет возможность укоротить светодиоды без учета данной рекомендации:

• Для начала необходимо убедиться в наличии липкого защитного слоя;
• Если таковой имеется, то нужно взять зеркало и провести детальный осмотр места стыка;
• Задача человека – убедиться в том, что светодиоды не имеют следов механических повреждений;
• Определенную помощь в работе окажет и тот факт, что силиконовые защитные части будут тоже целыми;
• Если одно из перечисленных правил не выполняется, что можно разрезать диодную ленточку особым способом;
• На каждом получившимся отрезке должен быть как минимум один медный проводник или 3 соединительных точки.

Не нужно спешить выбрасывать LED-ленту, если она имеет следы повреждений, износа или заводского брака. Для начала проводится ее визуальный осмотр на предмет возможных дефектов. Если таковые являются незначительными, то остается лишь провести аккуратное разделение.

RGB светодиодные ленты

По организации излучения света светодиодные ленты RGB, бываю двух типов.

Используются у первого типа ленты светодиоды LED-B-SMD5050 или и LED-B-SMD3528 (синий), LED-G-SMD3528 или LED-G-SMD5050 (зеленый) и LED-R-SMD3528 или LED-R-SMD5050 (красный), припаянные рядом по три штуки повторяющимися триадами по всей длине ленты. Достигается изменение света свечения ленты групповым изменением свечения каждого цвета светодиодов. Отлично подойдут подобные светодиодные ленты для подсветки интерьера в случаях, когда от глаз человека спрятаны светодиоды. Если видны будут светодиоды, то менее эффективным будет изменение света свечения.

R, G и B светодиоды серии SMD3528 обладают размером 3,5*2,8 мм2,  и излучают световой поток от 0,6 до 2,2 люменов, все это зависит от цвета свечения. Светодиодные серии SMD5050 больше по размеру (размер их 5*5 мм2) и они соответственно ярче светят, составляет световой поток в зависимости от цвета свечения 2-8 люменов. Поэтому по размеру на ленте припаянных светодиодов, даже технических характеристик не зная, легко будет определить, какая будет из них ярче светить.

Во втором типе лен используются RGB светодиоды серии LED-RGB-SMD3528 или LED-RGB-SMD5050. Отличительная особенность данных светодиодов заключается в том, что смонтированы в одном кор0пусе сразу три светодиода – синий, зеленый и красный. Поэтому у таких светодиодов световой поток, намного меньше и составляет у LED-RGB-SMD3528 всего 0,3–1,6 люменов, у LED-RGB-SMD5050 всего 0,6–2,5 люменов. Но лишь благодаря тому, что расположены излучения цветов практически в одной точке, достигнута повышенная эффективность градации цветов, что дает возможность светодиодные ленты подобного типа применять в создании без ограничений светового дизайна.

Как отрезать

Можно ли резать светодиодную ленту в любом месте?

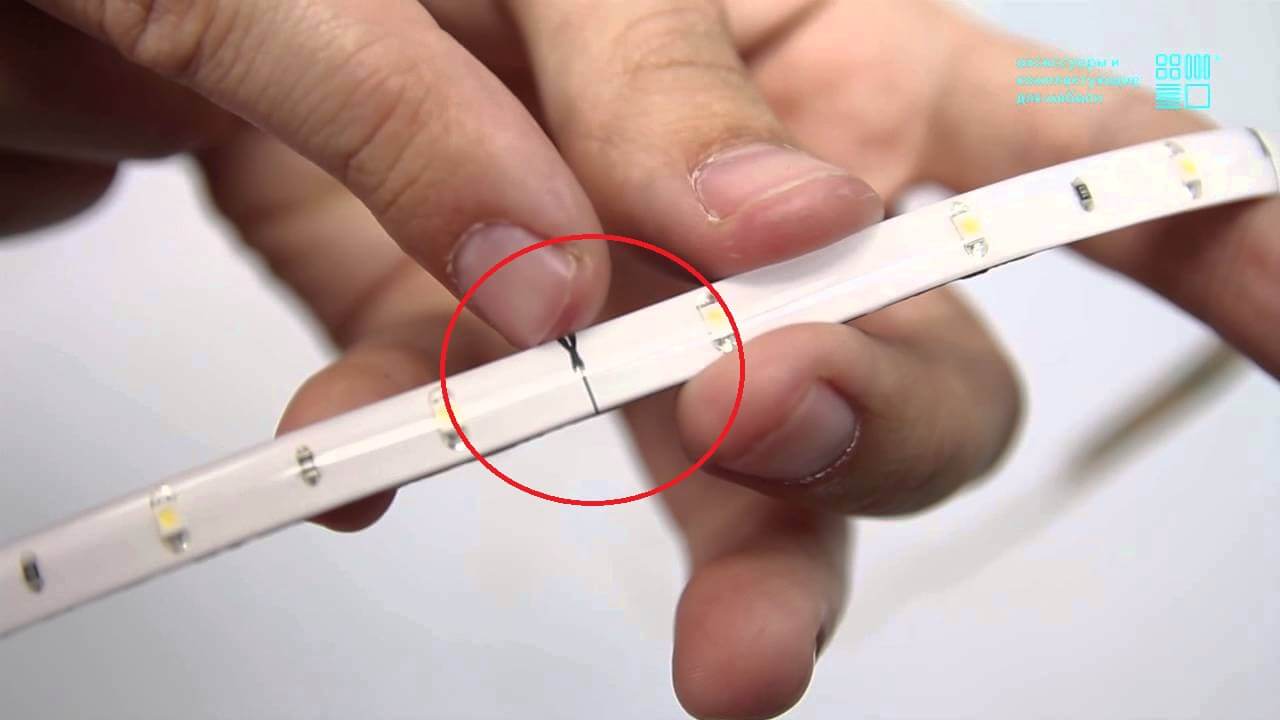

Линия реза светодиодной ленты

Устройство светодиодной ленты

Лента со светодиодами – это печатная плата в виде гибкой полосы. Вдоль нее нанесены две, а на устройствах RGB – четыре токопроводящих полоски (на полосах RGBW – пять), между которыми расположены светодиоды. В приборах, подключающихся к сети 12 В, они собраны группами по три диода и ограничивающее ток сопротивление.

Количество диодов зависит от питающего напряжения, и если питающее напряжение выше – 24, 110 или 220 В, то светодиодов в группе больше.

В местах, в которых рулон можно разрезать, на токопроводящих полосках есть контактные площадки для подключения проводов. Также там есть обозначения места реза — пунктирная линия или ножницы.

Как резать обычную светодиодную ленту 12 В

участок обрезки ленты

На светодиодной полосе 12В диоды расположены группами по три штуки. Между каждой группой есть место реза, отмеченное соответствующим значком.

Именно здесь ее можно порезать на куски. Если разрезать произвольно, то ближайшие к месту реза светодиоды гореть не будут и на токопроводящем слое не будет места для подключения. В этом случае придется укоротить полосу и обрезать поврежденный участок.

Как правильно отрезать цветную (RGB) светодиодную ленту

Устройство ленты RGB аналогично обычной полосе. Главное отличие в том, что на ней четыре токопроводящих полоски. Маркируются они символами «R», «G», «B» и «-». Этим они отличаются от обычной полоски, на которой контактные площадки маркируются «+» и «-».

Отрезать ее можно так же, как обычную, монохромную — в месте реза, обозначенном соответствующим значком.

Кроме устройств RGB, есть RGBW, с пятью токоведущими полосками и светодиодами четырех цветов – красным, зеленым, синим и белым. Режутся они так же, как и обычные, монохромные.

С гидроизоляцией

Лента с гидроизоляцией

Если на светодиодной полоске для повышения водозащищенности нанесен слой силикона, только сверху или с обеих сторон, то она режется как обычная. Устройство такой конструкции со светодиодами ничем не отличается от обычной.

Основная сложность в том, чтобы при разрезании силикон не помешал произвести эту операцию точно посередине контактной площадки. Поэтому это лучше сделать не ножницами, а острым ножом:

1. разрезать верхний слой силикона в намеченном месте;
2. разрезать саму полосу;
3. разрезать нижний слой силикона.

После отрезания куска нужной длины необходимо подрезать концы полосы для пайки или подключения коннектора. Это делается ножом. Для пайки провода достаточно снять силикон только сверху. Для подключения с помощью коннектора, нижний слой силикона также необходимо удалить.

Обрезка светодиодной ленты для ремонта

В период эксплуатации один из диодов может выйти из строя. Это приведет к тому, что погаснет вся группа – три в устройстве, рассчитанном на 12 В или больше, в приборах, которые подключаются на другое напряжение. Для ремонта необходимо вырезать поврежденный участок и заменить его исправным. Обрезается такая полоса в местах реза рядом с неработающими светодиодами.

Если нет маркировки

Если отсутствует маркировка места реза, то он производится между рядом расположенными контактными площадками или посередине площадки, вытянутой вдоль токопроводящего слоя.

Выглядит эта площадка как расширение полоски, расположенной на краю ленты и должно быть на всех полосках, которые есть на устройстве.

Располагаются они рядом, поперек полоски со светодиодами.

На что следует обратить внимание перед подключением светодиодной ленты

1. Длина ленты.

Изначально необходимо подсчитать общую протяжённость того места, куда будет монтироваться лента. Здесь необходимо заранее учитывать, что её резку можно производить только через определённые расстояния, в зависимости от количества диодов.

2. Соблюдайте полярность.

В отличии от нагревательных приборов и ламп накаливания, светодиодная лента является полупроводниковым устройством, поэтому, при её подключении, обязательно нужно соблюдать полярность. Но, не стоит бояться подсоединить её к сети не правильно. С лентой ничего не произойдёт — она просто не включится, поэтому можно смело менять подключение питающих проводов.

3. Резка ленты.

Часто случается, что необходимо подключить к сети только небольшую часть ленты, а не все 5 метров, как в стандартной катушке. В этом случае, она разрезается по заранее обозначенному на ней месту. Обычно, линия реза наносится через каждые три светодиода. Это связано с тем фактором, что они последовательно запараллеливаются по три штуки.

Конечно, обрезав ленту, не по заранее намеченной заводом-изготовителем линии, ничего страшного не произойдёт, а пара диодов, у которых разомкнулась цепь, просто не будут гореть.

4. Соединение кусков светодиодной ленты

Соединение двух кусков ленты осуществляется при помощи пайки. Около каждой линии реза имеются специальные контактные площадки. Перед пайкой их необходимо предварительно зачистить и залудить. Далее, каждую площадку на торце одной части ленты необходимо соединить с аналогичной площадкой на другом торце, с помощью проводов, диаметром не более 0,5 мм2.

Разрезаем ленту в указанном месте. Давайте для примера разберем как подключить светодиодную ленту с помощью пайки. Допустим имеется три куска ленты которые необходимо подключить.

Для начала нужно добраться до контактных площадок, для этого снимаем силиконовое покрытие на ленте (имеется только на герметичных экземплярах). После этого припаиваем провода к этим площадкам.

Также, существуют такие светодиодные ленты, которые соединятся между собой без пайки, а с помощью специальных разъёмов — соединительных коннекторов. Об этом мы расскажем в одной из следующих статей.

А так коннектор выглядит в закрытом виде. Получается очень аккуратно.

Место соединения двух кусков ленты пайкой

Все три куска подключаем последовательно

Процесс пайки

Паяльник для радиолюбителя главный инструмент в его практике. Не зря любителей поделок с техникой в шутку называют «рожденные с паяльником».

Важно!

Рекомендуем отключать паяльник от сети каждые 15–20 минут работы. Тем более на некоторых аппаратах от перегрева олово перестает прилипать к жалу, и что-либо запаять становится сложно.

Можно установить регулятор мощности (диммер):

Внимание!

Рекомендуем перед пайкой заглянуть в главу «Ошибки при пайке».

Как спаять между собой

1. Заслуживаем контакты одного куска ленты, потом другого. Будьте осторожны, не перегрейте их!
2. Отрезаем провода (достаточно будет трех сантиметров) и спаиваем куски вместе.
3. Потяните проводки на себя, чтоб проверить качество пайки.
4. Замотайте изолентой или наденьте термоусадку и зафиксируйте ее феном.

Можно сделать стык встык:

Если разрез ленты сделан по ошибке или по другим причинам в неположенном месте, то можно спаять (но это грубая работа). Делаем в таком порядке:

1. Зачистить токоведущие дорожки так, чтобы они были видны.
2. Аккуратно наносим на них припой.
3. Два метода – соединение стык встык или проводами.
4. Проверить, крепко ли припаяны проводки. Только не дергайте их, а немножко потяните на себя.
5. Изолировать термоусадкой или изолентой.

Пайка ленты, покрытой силиконом

Пайку светодиодной ленты затрудняет силиконовый защитный корпус. Разрезаем острым ножом защиту. Рекомендуем купить силиконовый клей: когда спаяете, залейте оголенное место клеем.

Пайка проводов под углом

Спаянные провода часто становятся жёстче, когда пропитываются флюсом и припоем. Потому если необходимо присоединить один часть ленты к другой под углом, то лучше заранее загнуть провода. Еще нужно подобрать проводки разной длины, чтобы они не мешали друг другу, находясь под углом.

Скрыть провода и контакты – изолентой или термоусадкой. Неплохой метод – залить силиконом те места, которые опасны ударом тока или, например, попаданием воды.

Как правильно резать диодную ленту с гидроизоляцией

Чтобы укоротить светодиодную плату с гидроизоляцией, силикон необходимо зачистить при помощи ножа. Делать это необходимо аккуратно, чтобы не повредить диоды и другие элементы схемы.

Покрытую силиконом

Полосы, покрытые силиконом, могут не иметь меток на лицевой поверхности. Схема установки светодиодных чипов и дорожек располагается на обратной стороне.

Силикон может быть нанесен на одну или обе стороны платы. Так как конструкция светодиодной полосы такая же, как у стандартной, после снятия силикона блоки можно отрезать ножом (ножницы могут повредить контактные площадки).

Последовательность действий:

• наметить место реза;
• убрать силикон;
• отрезать нужное количество блоков;
• подготовить концы для установки коннектора или пайки.

После соединения отрезков необходимо провести изоляцию областей контактных площадок.

 В силиконовой трубке

Изделия со степенью защиты IP68 помещаются в трубку из силикона. Перед тем, как отрезать один или несколько блоков, силикон удаляется. Делается рез ножом (ножницы неравномерно растягивают материал), трубка отслаивается с торцов. Для того, чтобы отрезать полосу, используются острые ножницы, для соединения — коннекторы из силикона в форме кольца.

Как резать светодиодную ленту 220 Вольт?

В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.

В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.

Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.

Подводя итог

Как видите, обладая определенным багажом знаний, резать светодиодную ленту не сложно. Для подсветки в домашних условиях целесообразно применять led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и более безопасны в отличие от высоковольтных.

Итак, на самом деле нет ничего сложного в том, чтобы отрезать кусок проводника. Как правило, места реза обозначаются производителем через каждые 3 светодиода (шаг 5-10 см), что хорошо видно на картинке ниже:

Все, что Вам нужно сделать – взять острые ножницы и провести четко по отмеченной линии. Будьте осторожны и режьте строго по черте, что мы не повредить светодиодную ленту.

Обращаем Ваше внимание на то, что резать светодиоды необходимо только в отключенном состоянии! Работать под напряжением, как показано на видео ниже, не рекомендуется, т.к. если Вы случайно спровоцируете короткое замыкание, может сгореть и лента и блок питания!. https://www.youtube.com/embed/RkAjgvR8Ubs

Правильно режется LED проводник следующим образом:

Также хотим предоставить для Вас фото, на которых видно как может выглядеть место реза светодиодной ленты у разных производителей (к примеру, Jazzway или Apeyron):

Следует также отметить, что иногда изготовители не отмечают черту, по которой нужно разрезать, иконкой ножниц. В этом случае Вы должны отрезать материал, установив лезвие ножниц межу двумя парами соседних точек подключения, как показано на самой первой картинке в статье.

Вот и все, что хотелось рассказать Вам о том, как резать светодиодную ленту на 220 Вольт и 12В. Надеемся, что теперь Вы знаете, через какое расстояние можно делать рез и как это делать правильно, чтобы не повредить блок питания!
