Первая модель

Модель SMD 3528 – одна из самых популярных лент, которые сегодня широко используются в самых разнообразных областях. Устройство такой ленты простое и она легко подключается к блоку питания или контроллеру.
Устройство SMD (SLW) 3528 предполагает размещение в одном метре ленты 30 светодиодов. Они располагаются с интервалом в 33 мм. Схема такого устройства показана ниже.

Схема

Каждый светодиод обладает яркостью в 5 Люменов при белом свечении. В результате яркость одного метра SMD 3528 составит 150 Люменов.
Светодиодная лента SMD 3528 может быть дополнительно защищена от негативного воздействия влаги специальным слоем силикона. С такой модификацией она может быть установлена в такие места, как на потолке в ванной комнате или кухне. При этом ее можно использовать даже в воде, например, для подсветки бассейнов.

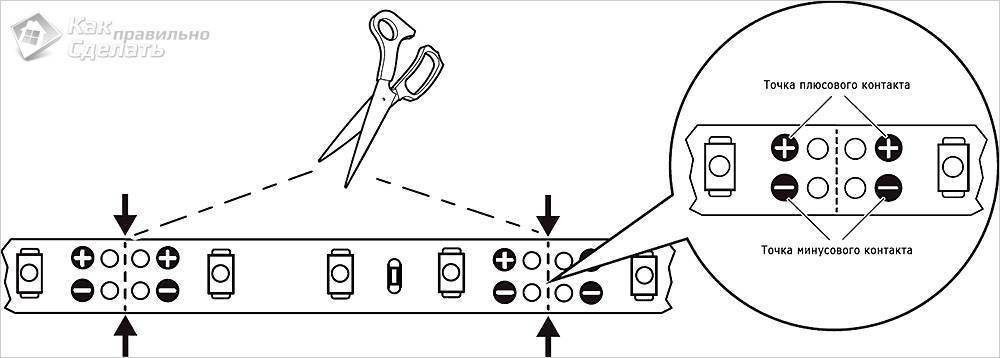

Стоит отметить, что места разреза у влагозащищенных моделей SMD 3528 также снабжены силиконовой защитой.
В продаже имеется лента SMD (SLW) 3528 у которой на один метр приходится 60 светодиодов. В этом случае устройство имеет интервал между диодами в 17 мм. Следовательно, такая продукция характеризуется яркостью в два раза большей, чем предыдущий вариант.
Устройство данного типа состоит из следующих частей (схема приведена ниже):

  • металлическая подложка;
  • 3 провода, которые проходят внутри этой подложки. Из этих проводов один – общий минус»-«, второй – общий плюс «+» и третий – перемычка между светодиодами, входящих в состав блока.

Каждый блок содержит три светодиода. Такое устройство обусловлено напряжением питания. При напряжении в 12 вольт на три последовательных соединенных светодиода приходится 4 вольта. Это является номинальным напряжением. Поэтому нарезка ленты происходит блочно – каждые три светодиода.

Коммутация RGB-ленты и её нюансы

RGB – многоцветная светодиодная лента, включает в себя чипы трёх оттенков. Они способны светиться красным, зелёным и синим цветом. Именно эти три цвета, как известно, и являются основой всех семи оттенков радуги.

ФОТО: vid-stroy.ruRGB-ленты позволяют создать особую атмосферу

Попробуем понять, какие нюансы имеет подключение RGB-ленты к контроллеру и сети.

Пошаговая инструкция подключения RGB-ленты

Для удобства читателя, рассмотрим варианты коммутации в табличной форме.

Иллюстрация Описание действия

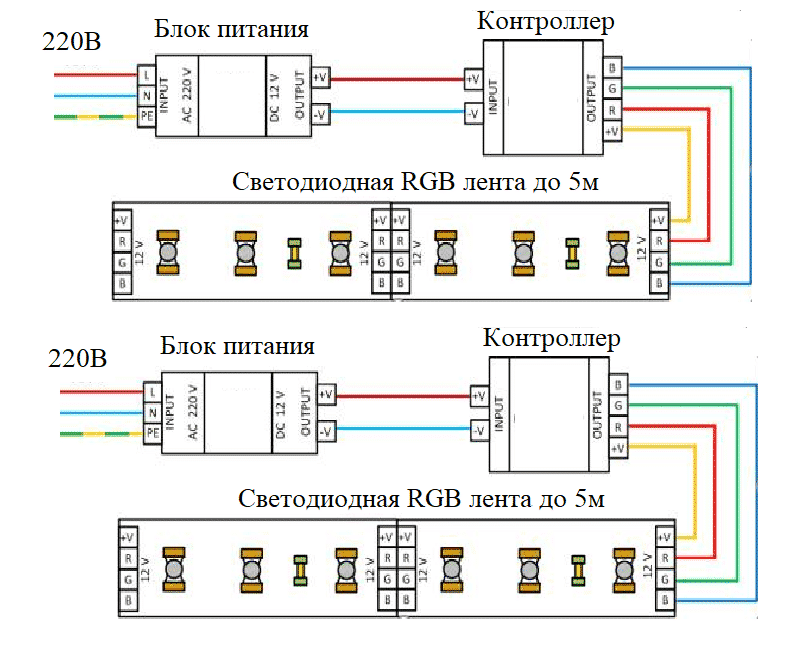

Первая схема – самое простое подключение, где лишь одна RGB-лента длиной не более пяти метров. Как можно увидеть, здесь (в отличие от монохромной) уже 4 контакта – командный (плюсовой) и 3 идущих на различные цвета светодиодов
Собранная схема будет выглядеть так. Чётко видны контакты, к которым производится подключение
Как видно из маркировки, контроллер способен выдерживать до 144 Вт нагрузки. А значит, можно подключить дополнительные ленты, скоммутировав их параллельно
И всё же, во избежание излишней нагрузки, при монтаже дополнительных полос лучше использовать специальные устройства, называемые усилителями
Вот пример схемы, с включённым в неё усилителем. По сути, здесь нет особых сложностей, и собрать её сможет даже школьник
Дополнительное облегчение работы контроллера обеспечит дублирование усилителей на каждую из светодиодных лент. Главное здесь – не переусердствовать. Не стоит забывать про блок питания и его выходную мощность
Если же блок питания слабоват, его также можно продублировать, обойдясь при этом одним контроллером. Это позволит подключить большее количество светодиодных лент, которые будут управляться с одного пульта ДУ

Подробнее мастер-класс по подключению RGB-ленты можно посмотреть в этом видео.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

Маркировка изделий

Разбираясь в схеме подключения светодиодной ленты, необходимо понимать, что означает маркировка разных моделей. От этого зависит правильность выполнения монтажа и эксплуатации.

Номер обозначения в маркировке (цифры или буквы) Обозначение Расшифровка
1 – тип источника света LED Светодиод
2 – оттенок свечения R Красный
G Зеленый
B Синий (голубой)
RGB Цветной
CW Белый (ярко-белый)
3 – тип выводов у чипа SMD Чип без выводов, монтируется непосредственно на печатную плату
4 – геометрические размеры корпуса диода 2835, 5050, Указываются длина и ширина корпуса в десятых долях миллиметра, маркировка 2835 означает размер 2,8х3,5 мм
5 – число диодов на 1 погонный метр ленты 30…240 Указывается в штуках
6, 7, 8 IP20…IP68 Степень защищенности светодиодов от внешних воздействий, для негерметичных лент не указывается

Защищенность ленты определяется стандартно, как и для других электроприборов. Первая цифра после обозначения IP означает защищенность от попадания твердых частиц (в том числе пыли), вторая – от попадания влаги.

Степени защиты светодиодной ленты

Дополнительно может указываться температура свечения диодов (в градусах Кельвина). Чем выше температура, тем холоднее свечение.

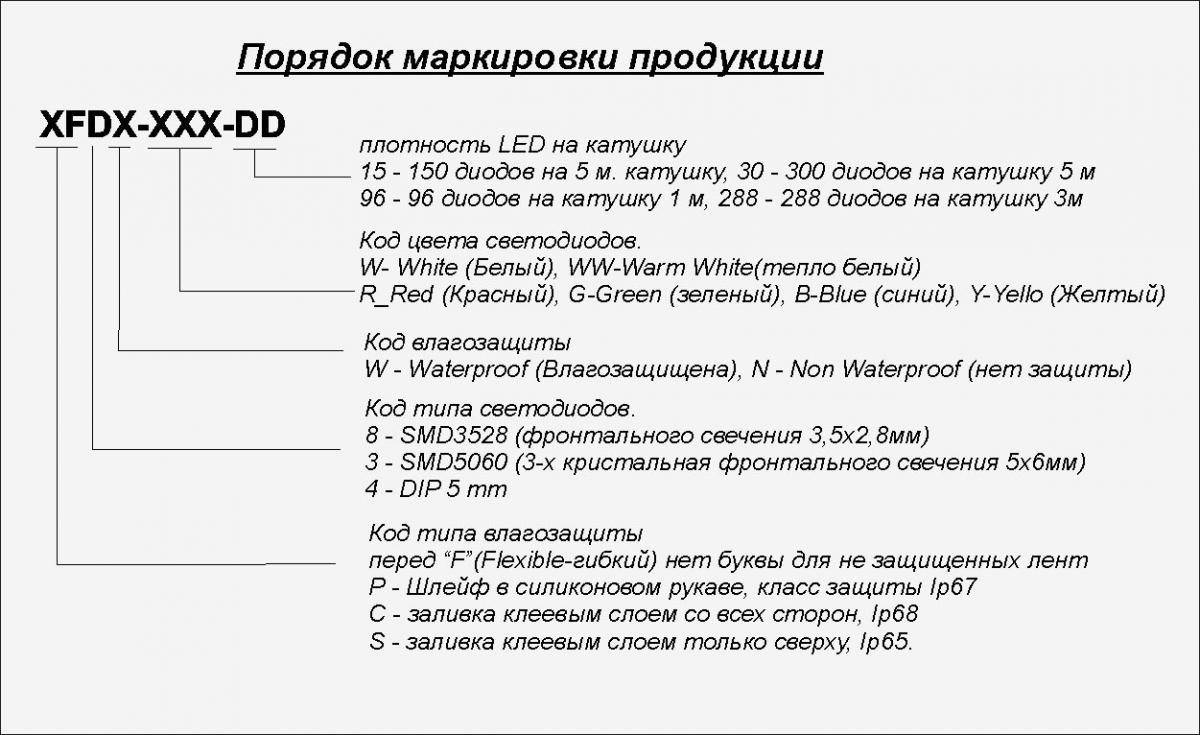

Есть и другие типы маркировки.

Лучше разобраться в плотности размещения диодов на гибкой полосе и понять, какое отношение размеры корпуса элементов имеют к использованию ленты, поможет таблица. Количество светящихся деталей указано на погонный метр.

От количества диодов зависит также потребление лентой электроэнергии. Этот параметр необходимо учитывать при подборе блока питания для осветительного прибора.

При подключении большей длины ленты или нескольких лент одновременно, потребляемую мощность необходимо пересчитывать, принимая коэффициент запаса 1,1…1,3.

Этапы монтажа

Схема подключения нескольких светодиодных лент

Работа начинается с отрезания полос нужной длины, необходимо следить, чтобы разрез проходил по специальным меткам. Соединение участков ленты может проводиться двумя способами: с использованием специальных LED коннекторов или спайкой. Собрать цепь, применяя коннекторы можно достаточно быстро и просто, достаточно положить ленту на контактную площадку и захлопнуть крышку. Этот механический способ не требует никаких навыков, но стоимость детали довольно высока, если требуется несколько соединений, то это существенно увеличит стоимость освещения.

Блок питания малой мощности

Самый простой блок питания имеет две клеммы, одна из них плюс вторая – минус, при соединении с контроллером важно их не спутать, иначе устройство выйдет из строя. Собрав всю схему, ее подключают к сети через вход блока питания

Если светодиодная лента функционирует правильно, ее можно закреплять в выбранном месте.

Если необходимо срастить концы ленты без коннектора, используется паяльник небольшой мощности. На контактные площадки соединяемых дорожек наносится слой припоя, при этом с основания ленты необходимо снять защитную пленку. Далее, две части накладываются одна на другую и прогреваются паяльником, пока не расславится припой.

Усилитель для светодиодной ленты

При необходимости подключения нескольких цветных лент, устанавливается усилитель. Этот прибор размещается за первой светодиодной полосой, а к нему подключается вторая. В такой схеме используется один контроллер и два блока питания. Одноцветная светодиодная лента имеет всего два провода для соединения с блоком питания: красный означает плюс, а синий – минус.

Пайка светодиодной ленты

Соединение выполняется механическим способом или спаиванием. Для этого концы проводов зачищаются от изоляции и залуживаются. На контактные части ленты также наносится слой припоя. Приложив коны проводов к контактам, их поочередно касаются паяльником. Несмотря на низкое напряжение, оголенные концы стоит обернуть изоляционной лентой. В схему между лентой и блоком питания можно установить диммер, чтобы регулировать световой поток.

Последние модели светодиодных лент предлагаются с полным комплектом всего необходимого для подключения – блок питания, имеющий защиту от ошибочного подключения полярности, и контроллер.

Частые ошибки при подключении

Несмотря на простоту вышеприведенных работ, в ходе подключения часто допускают ошибки, способные свести на нет все ваши усилия

Поэтому стоит заострить на них внимание:

  • Подключение выполняется в строгой последовательности – блок питания – коннектор – RGB лента – (усилитель) – RGB лента.
  • При отклеивании пленки на бюджетных моделях часто оголяются контакты заводской пайки, которые при монтаже на проводящую поверхность могут сгореть от токов нагрузки;
  • При совмещении между собой нескольких участков ленты их соединение должно производиться с помощью специальных коннекторов или пайки, но, ни в коем разе не скрутками;
  • Сечение проводов для соединения следует выбирать в соответствии с величиной нагрузки, иначе они могут перегореть;
  • Мощность БП нельзя выбирать впритык, обязательно нужно обеспечивать запас;
  • Светодиодные ленты большой мощности должны обязательно устанавливаться с устройством теплоотвода;
  • Последовательное подключение более 5м RGB ленты должно производиться только через усилитель или от отдельного БП и контроллера.

Плюсы и минусы светодиодной ленты

Данный источник света имеет массу достоинств и преимуществ перед своими собратьями:

  1. Может работать от разного напряжения, экономно расходуя электроэнергию.
  2. Светодиодная лента с пультом позволяет регулировать освещение, не вставая с дивана.
  3. Продолжительный период эксплуатации – 30 тыс. ч.
  4. Различная цветовая гамма, возможность сочетать оттенки.
  5. Пожаробезопасность. Если лампа накаливания нагревается до 100°С, то температура светодиодной ленты не превышает 50°С.
  6. Небольшие размеры, наличие клеящего слоя и гибкость, открывающие широкие возможности для дизайна.
  7. Экологичность. В ленте отсутствуют вредные и токсичные вещества.
  8. Простая схема установки.
  9. Максимальная мощность излучаемого потока.

Из минусов можно отметить:

  1. Высокую стоимость изделия.
  2. Светодиодная лента «сильна» лишь своей продолжительностью, а каждый диод по отдельности светит очень тускло.
  3. Монтаж сопряжен с применением усилителей, трансформаторов и выпрямителей.
  4. Необходимость использования блока питания, поиск подходящего для него места.

Подключение светодиодной ленты к сети 220в схема

После выбора источника питания, нужно произвести подключение светодиодной ленты к этому источнику.

1) Схема один блок питания — одна лента стандартной длины

Обычно, стандартная светодиодная лента продаётся намотанной на катушку по 5 метров. На её внешнем конце присоединены короткие провода для подключения. Если проводов нет, то их необходимо припаять самостоятельно. Для этого, берём многожильные провода разных цветов (красный — «+», чёрный — «-«), отмеряем их по длине, так, чтобы они могли достать до блока питания и зачищаем их с двух сторон.

С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Эту процедуру необходимо производить маломощным паяльником и как можно быстрее, чтобы повышенной температурой не повредить светодиоды.

Желательно, на свободные концы проводов установить наконечники НШВИ. С их помощью можно добиться более качественного контакта с клеммами в блоке питания. Здесь стоит учитывать, что для обжатия провода в наконечнике необходим специальный инструмент, который используют электромонтажники.

Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.

2) Схема с одним блоком питания и двумя лентами (мощность блока рассчитана на такую нагрузку).

Рассмотрим следующий вариант: вам необходимо установить и подключить светодиодную ленту длиной 8 метров. Цельный 8-ми метровый кусок найти очень сложно, т.к. стандартный размер составляет всего 5 метров.

В этом случае остаётся один единственный выход — один кусок оставить 5 метров, а от второго отрезать 3 метра и соединить их. Для этого необходимо найти линию, по которой обычными ножницами разрезать ленту. Далее, проводами с помощью пайки нужно замкнуть разорванную цепь (эта технология была приведена выше).

После того как провода будут припаяны и оба куска светодиодной ленты будут готовы можно приступать к подключению.

Существуют варианты, когда к одному блоку питания необходимо подсоединить большое количество светодиодных лент, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии).

Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.

Ошибки при подключении светодиодной ленты

В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более. Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая. Это получается не правильная схема подключения и так делать категорически нельзя.

Проблема кроется в том, что схема подключения светодиодной ленты была выбрана не правильно, и провода, соединяющие диоды, очень тонкого сечения, которые рассчитаны исключительно на одно изделие. Соединяя несколько лент последовательно, значительно увеличивается сопротивление.

Это приводит к тому, что вторая и последующие части будут гореть гораздо тускнее. Кроме этого, через первую подключённую ленту будет протекать значительно увеличенный от номинального ток, следовательно, увеличится теплообмен и светодиоды будут быстрее выходить из строя.

Как уже не однократно доказано, такое соединение уменьшает срок службы ленты в разы. Поэтому, старайтесь использовать правильную схему подключения.

Что такое светодиодная лента?

Речь идет об источнике света, который имеет вид этакого гибкого шнура, который в народе называют «кишкой». Лента из светодиодов может излучать монохромное свечение, а может мигать всеми цветами радуги, переливаясь, меняя один оттенок на другой, создавая эффект «бегущей волны» и так далее. Светодиодная лента является сравнительно новым источником света, но уже успевшим заслужить популярность у пользователей. С ее помощью можно решать самые разные задачи, тем более что энергии она потребляет совсем немного.

Конструкция светодиодной ленты

Внутри пластиковой трубки находится гибкая печатная плата, покрытая светодиодами. Они расположены на определенном расстоянии друг от друга. Ширина ленты варьируется от 8-ми до 20-ти мм, а толщина не превышает 3-х мм. Светодиодный модуль имеет и электрическую схему с резисторами, необходимыми для ограничения силы тока. Работает этот источник света от постоянного тока напряжением в 12 В. Реже эта величина составляет 24 В. Подключается лента к электричеству через блок питания.

Как работает светодиодная лента?

На яркость излучаемого света влияет не только тип установленных светодиодов, но и их количество. LED ленты определяет цвет излучения – синий, красный или зеленый, а вот число светодиодов, установленных на один метр ленты – силу светового потока. Классический вариант с напряжением тока 12 В имеет от 30 до 120 светоизлучающих диодов. При питающем напряжении в 24 В это число может возрастать до 240 шт., расположенных на плате в два ряда. Чем больше источников света сконцентрировано на одном метре ленты, тем более мощный требуется блок питания.

Кроме того, большая часть лент ограничены по длине, поэтому проекты с большой протяженностью этого источника света могут потребовать использования параллельной схемы подключения. В этом случае внимания заслуживает и сечение провода, которое должно быть тем больше, чем дальше блок питания для светодиодной ленты. Для расчета мощности блока питания используются показатели номинальной мощности ленты, продолжительность подключаемых участков и коэффициент запаса, равный 1,15.

Управление светодиодной лентой

Для управления светодиодной лентой используются электронные устройства – диммеры или светорегуляторы. Они различаются по типу регулирования яркости:

  • поворотное механическое управляющее устройство;
  • кнопочный регулятор;
  • сенсорный выключатель для светодиодной ленты;
  • дистанционное управление с пультом;
  • электронное управление по каналу Wi-Fi.

Все эти управляющие устройства различаются по принципу работы. Одни регулируют силу тока, а другие функционируют на основе ШИМ – широтно-импульсной модуляции. Последние отличаются компактностью и пользуются гораздо большей популярностью среди пользователей. Многоцветная система может потребовать двух- и трехканальных диммеров, управляемых через пульт.

Светодиодная лента на кухне

Отдельная тема для обсуждения, это размещение светодиодных лент на кухне.

В этом случае способ подключения зависит от типа свечения устройства и места его расположения.

Условиями, обеспечивающими безаварийную и успешную эксплуатацию светодиодных лент на кухне, являются:

  • подключение к электрической сети кухонного пространства посредством установки стабилизатора напряжения, обеспечивающего преобразование переменного напряжения 220 Вольт частотой 50 Гц, в постоянное – 12 Вольт.
  • использование электронных устройств (контроллеров), при использовании светодиодных лент RGB – свечения.
  • мощность стабилизатора напряжения и используемых устройств управления, должны соответствовать мощности подключаемых к ним светодиодных лент.

Светодиодные ленты, это современное светотехническое устройства, которые широко используется в системах местного освещения и в качестве подсветки различных элементов строительных конструкций, архитектурных форм и элементов дизайна.

Благодаря простоте выполнения монтажных работ, смонтировать такой источник света под силу человеку, не обладающему специальными навыками и знаниями.

Где использовать светодиодные ленты?

Вариантов применения такого источника света масса. Один из самых популярных – дизайн интерьера. Любую слабо освещенную зону можно осветить этим прибором, причем выбрать подходящее место, где свет не будет бить прямо в глаза. Светодиодная лента в интерьере незаменима в комнатах с низкими потолками, где нет возможности установить точечные светильники. Ленты со светодиодами активно используют в дизайне экстерьера – украшения фонтанов, бассейнов, фасадов домов, различных архитектурных элементов. Рекламная подсветка – еще одна область ее применения, как и автомобильный декор.

Разновидности светодиодных лент

Влагозащищенная светодиодная лента

Осветительные ленты изготавливаются из полосы диэлектрического материала, на которой через одинаковые промежутки закреплены излучающие свет диоды. На основание ленты нанесены специальные дорожки, по которым проходит электрический ток. Чтобы ограничить силу тока в схему включают резисторы. Ширина осветительного прибора меняется от 8 до 20 мм, толщина составляет всего 3 мм. От количества светодиодов на 1 метре ленты зависит степень освещения, оно может отличаться в десятки раз – 30–240 штук. Размер каждого диода указывается в маркировке ленты, чем он больше, тем интенсивней его световой поток. В мощных приборах источники освещения располагаются в несколько рядов. Длина стандартной полосы составляет 5 метров, в продажу она поступает на бобинах. Места разрезания обозначены на подложке, разделять ленту можно исключительно по этим линиям.

Разрезание светодиодной ленты

Основная классификация светодиодных лент происходит по цвету, испускаемого свечения:

  1. SMD – монохромная цветопередача (белый, синий, зеленый, красный). Белый вариант свечения подразделяют на теплый, умеренный и холодный.
  2. RGB – светодиодная лента, дающая освещение любого цвета. Внутри ее корпуса помещают три диода, обозначенных в названии цветов – красный, зеленый и синий. Их комбинация, создаваемая работой контроллера, дает любое свечение. Стоимость такой конструкции в три раза выше, чем SMD ленты.

Осветительные приборы выпускаются открытыми, предназначенными для внутренней установки, и влагозащищенными, рассчитанными для использования на улице и в воде, класс защиты – IP. Для удобства крепления некоторые полосы светодиодов оснащают самоклеящейся пленкой.

Выбор блока питания

Блок питания

Для работы светодиодной ленты необходим источник постоянного тока, поэтому подключение в общую сеть исключается. Необходимо установить прибор, преобразующий переменный ток в постоянный, с напряжением в 12 или 24 вольт. Чтобы правильно подобрать блок питания, необходимо рассчитать его мощность. Для вычисления берется значение мощности 1 метра ленты, общий метраж используемого осветительного прибора и коэффициент запаса. Например, SMD 3014 длиной в 6 метров – 24×6×1,15 = 165,6 Вт – значение мощности для блока питания. Рабочее напряжение ленты указывает производитель.

При использовании нескольких лент, можно сделать общий блок питания, но из-за высокой мощности такой прибор будет иметь значительные размеры и возникнет сложность с его скрытым размещением. Удобнее для каждой осветительной полосы подобрать отдельный источник питания. Думая, как подключить светодиодную ленту к блоку питания, выбирайте параллельную схему. Если подключить ленту последовательно, то удаленные диоды получат меньше всех напряжения и будут тусклыми.

Контроллер для светодиодной ленты

Подключение RGB ленты требует включения в схему контроллера. Если выполнить подключение напрямую к блоку питания, лента будет светиться, но цвет не будет меняться. Для подключения имеется четыре провода, а на контроллере клеммы с обозначением цветов:

  • B – синий.
  • G – зеленый.
  • R – красный.

Для четвертого провода клемма обозначена числом напряжения – 12 или 24 V. После соединения со светодиодной лентой контроллер подключается к блоку питания.

Схемы подключения

В зависимости от длины RGB ленты, используется различное оборудование и меняется порядок его включения. Для лучшего понимания принципа построения электрической схемы вы можете ознакомиться с уже готовыми вариантами для их реализации в собственных проектах.

С усилителем

Следует отметить, что усилитель не влияет на яркость свечения, поэтому применять его для RGB ленты длиной до 5 м смысла не имеет. Установка усилителя обоснована лишь в тех ситуациях, когда общая длина превышает 5 м. В зависимости от мощности участков усилитель может питаться от того же блока питания, что и контроллер или от отдельного.

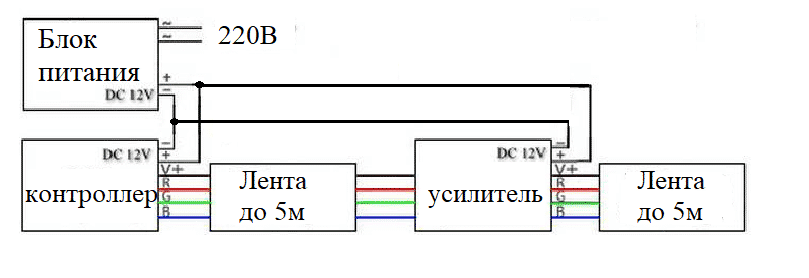

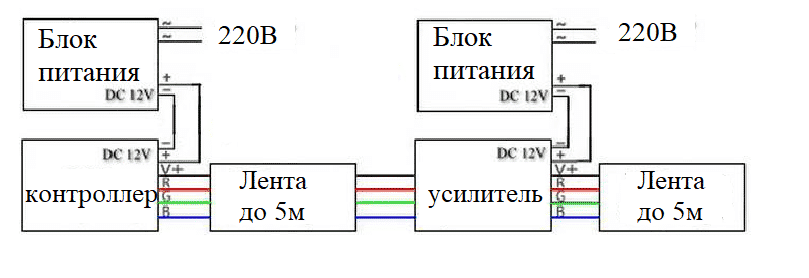

Рис. 7: схема с одним блоком питания Рис. 8: схема с двумя блоками питания

На этой схеме осуществляется параллельное подключение блоков питания к объединенным через усилитель RGB лентам.

Без усилителя

В случае, если есть необходимость подключения полосы длиной более 5 м их можно запитать и без использования усилителя. Но при этом необходимо для каждого участка длиной до 5 м установить и отдельный блок питания, и контроллер.

Рис. 9: питание ленты без усилителя

Посмотрите на рисунок 9, данная схема имеет раздельное электроснабжение на каждую RGB ленту, за счет чего обеспечивается автономия для каждой из них. Но к недостаткам данной схемы относится управление цветовой гаммой и работой подсветки отдельным пультом для каждого участка.

С контроллером

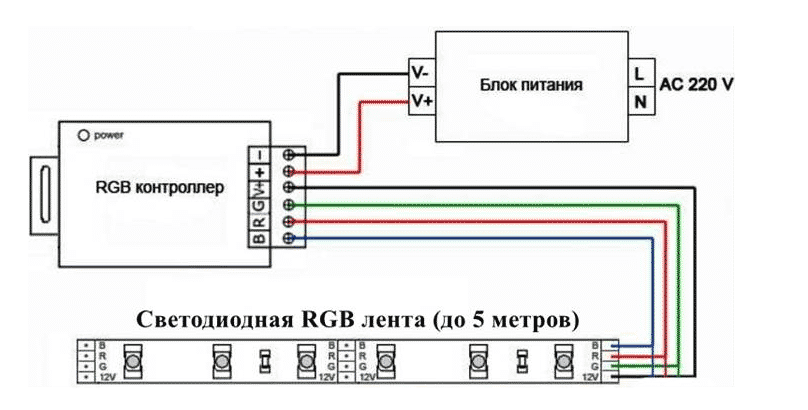

Наиболее простая схема питания RGB ленты – с одним блоком питания и одним контроллером.

Рис. 10: схема питания с контроллером

Посмотрите на рисунок 10 – это наиболее простой вариант, позволяющий подключить RGB ленту с полным рабочим функционалом. Единственный ее недостаток – так можно запитать только полосу до 5 м.

Без контроллера

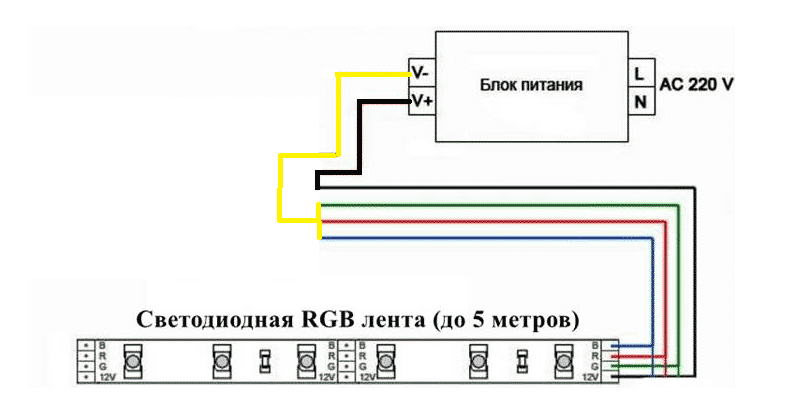

Следует оговориться, что RGB лента без контроллера не может полноценно функционировать, так как без этого устройства невозможно переключать цвета. Но, как временный вариант, на период замены вышедшего со строя контроллера, эту схему подключения можно использовать.

Рис. 11. Схема питания без контроллера

Посмотрите на рисунок 11, вам необходимо подключить общий провод от ленты к плюсовой клемме блока питания, а цветные провода спаять вместе параллельным соединением и подключить к минусовой клемме блока. Но вся RGB полоса будет гореть только одним цветом.

Разновидности коннекторов по способу фиксации

По способу фиксации ленты и обеспечению электрического контакта различают три разновидности соединителей:

  • Со сдвижными зажимами. Для соединения необходимо просто выдвинуть маленький черный фиксатор, вставить отрезок ленты в щель и задвинуть фиксатор обратно. Преимуществом данной разновидности коннекторов является их небольшая толщина (по сравнению с другими видами). Основной недостаток такого соединения – невозможность визуального контроля совпадения контактов коннектора и токопроводящих «пятачков» отрезка ленты.
  • С боковыми прижимными защелками. Самый распространенный вид коннекторов. Сначала отщелкиваем защитную крышку. Затем заводим отрезок ленты в пазы соединителя так, чтобы медные контакты ленты попали под клеммы коннектора, и защелкиваем фиксирующую крышку.

Прокалывающие. Контакты таких соединителей выполнены в виде острых зубцов. Достаточно положить ленту поверх них и плотно зафиксировать крышку с помощью плоскогубцев. В момент, когда зубцы коннектора прокалывают токопроводящие медные полоски ленты, происходит электрический контакт. Подобная фиксация является самой надежной, но при этом и самой дорогостоящей.

Важно! Для первых двух видов коннекторов перед стыковкой отрезков ленты необходимо тщательно зачистить контактные «пятачки» от изоляционного лака, для третьей разновидности этого не требуется

Важный момент

Независимо от того, какому из вариантов подключения будет отдано предпочтение, перед сборкой обязательно следует учитывать длину светодиодной ленты, которую можно безопасно использовать, не перегрузив источник питания.

Наибольшая нагрузка, с которой может справиться стандартный USB контроллер, составляет 5В, 500 мА (в геймерских компьютерах и ноутбуках 1А). В пересчёте на 12В это означает, что ток нагрузки не должен превышать 200 мА. Таким образом, к USB порту ПК допускается подсоединение светодиодной ленты типа SMD 3528-60 шт/м – 0,5 м, SMD 5050-60 шт/м – 0,15 м, SMD 3014-60 шт/м – 0,3 м.

Компьютерный БП обладает намного большей мощностью, которая указана в технических характеристиках на его корпусе. По выходу +12В блок питания на 250 Вт способен выдать в нагрузку 8 А, а на 650 Вт – 18 А. Поэтому к компьютеру, на котором нет «тяжёлых» видеоигр, можно смело подключать несколько метров светодиодной ленты, например, SMD 3528-60 шт/м с током потребления 0,4 А на метр.

Технические параметры дешёвых светодиодных лент могут отличаться от данных, указанных на упаковке. Поэтому в момент пробного подключения рекомендуется самостоятельно измерить ток потребления с помощью мультиметра. После окончательной сборки компьютерной подсветки, необходимо тщательно проверить всю конструкцию, убедиться в надёжности соединений и отсутствии замыканий в проводах. Только так можно избежать выхода из строя дорогостоящих деталей системного блока.
