Антенна для цифрового телевидения

Если ваш телевизор не предусмотрен для приема цифрового телевидения распространяемого в нашей стране, то вам придется покупать специальную приставку, которая сможет принимать сигнал и передавать его на телевизор.

Но современные телевизоры продаваемые в нашей стране уже имеет тюнер, который способен принимать и обрабатывать сигнал цифрового телевидения.

Встроенные в телевизор тюнеры имеют различные возможности, и если ретранслятор цифрового телевидения находится в значительном расстоянии от места вашего проживания, то вам придется покупать специальную антенну для усиления сигнала.

Но стоит помнить, что дорогая по стоимости антенна не является доказательством, что она сможет уверенно принимать сигнал с вышки, вещающей на место вашего проживания.

Да и термин «специальная» маркетологи придумали для увеличения продаж. Ничего специального в ней нет.

Гораздо лучше сделать цифровую антенну своими руками. Для этого вам потребуется алюминиевый или медный материал, из которого можно сделать два квадрата.

Вам потребуется трубка или провод длиной около 115 см. Предлагаемый размер приведен с небольшим запасом. Вам стоит сделать два квадрата с наружной стороной 140 мм и внутренней стороной 130 мм. На концах провода или трубки делаем два крючка для крепления между собой. Концы зачищаем и пропаиваем оловом.

Расстояние между углами в середине должно быть два см. Именно к этим местам следует припаять кабель, который будет идти непосредственно к телевизору.

К одной стороне припаиваем медный сердечник кабеля, к другой стороне припаиваем экранирующую оплетку. Нет никакой разницы, какая часть будет припаяна к какой стороне.

После этого следует прикрепить получившуюся антенну к какому-либо корпусу и проверить наличие и количество каналов. Затем можно поэкспериментировать с местоположением антенны.

Следует помнить, что сила сигнала может значительно отличаться от расположения антенны и высоты нахождения. На это влияют близлежащие здания и возможный рельеф местности.

При отклонении на метр или полтора в сторону или по высоте сигнал может значительно усилиться, и телевизор будет показывать прекрасную картинку без прерываний.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям – коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы

Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД

Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант – устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Антенна с использованием банок

Данный способ является самым простым и быстрым способом изготовления антенны. Изготовленную своими руками антенну можно использовать как внутри комнаты, так и установить на крыше или за окном.

Для этого вам потребуется две алюминиевые банки из-под пива или других напитков, кабель, отвертка или шуруповёрт, несколько шурупов, изоляционная лента или скотч, и желательно паяльник с оловом.

На кабеле с одной стороны очищаем медную жилу и припаиваем ее к одной из банок. На расстоянии около 10 см делаем надрез на верхнем изолирующем покрытии и обнажаем экранное покрытие кабеля и припаиваем к другой банке.

Если нет в наличии паяльника, то можете воспользоваться шурупами с широкой шляпкой. Такие саморезы обычно используются при работе с гипсокартоном.

На концах медной жилы и оплетки делаем петли и с помощью шурупов крепим к банкам. Подготавливаем основание для крепежа банок.

Данный вид самодельной антенны является всеволновым и сильного увеличения сигнала не предполагается. Все зависит от удаленности от ретранслятора и качества передающей антенны.

Такая тв антенна сделанная своими руками сможет помочь настроить на телевизоре несколько каналов.

Самый простой способ сделать ТВ антенну

Живя в многоквартирном доме, мы не застрахованы от проблем с возможным отсутствием TV-трансляции. Но решить проблему можно быстро и достаточно эффективно. Для этого, нам потребуется медная проволока и нож. Ножом зачищаем оба конца проволоки и один из них, привязываем к отопительной батарее, а другой, вставляем в гнездо вашего ТВ.

На фото телевизионная антенна сделанная в домашних условиях

Включаем его и проверяем сигнал. Батарея центрального отопления тянется на крышу, тем самым увеличивая сигнал, поэтому сто каналов мы, конечно, гарантировать не можем, но 5—7, такая антенна поймает и обеспечит довольно качественный показ.

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2019 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/  находите ближайшую к вам вышку. Там указана частота вещания и номер канала.  От номера канала зависит периметр рамки антенны.

Так выглядит карта расположения вышек цифрового телевидения

Например, на 37 канале вещание ведется на частоте 602 МГц . Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

• для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
• для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Может вам интереснее работать с деревом? Как сделать скворечник написано тут  а про изготовление собачьей будки — в этой статье.

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны

Действуйте осторожно его нельзя повреждать

Далее строим опору из досок, как показано на рисунке. Для этого нужно определить длину стороны рамки. Так как это перевернуты квадрат, то найденный периметр делим на 4:

• для 37 канала: 50 см / 4 = 12,5 см;
• для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

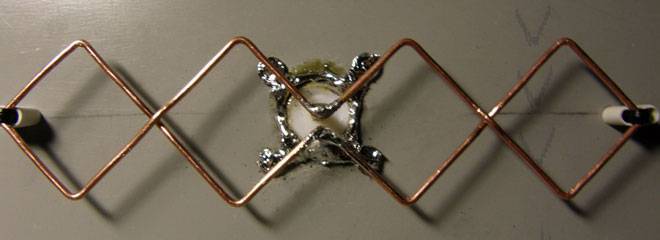

Самодельная антенна для цифрового телевидения

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный).  Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.

Необходимый уровень подготовки

Несмотря на простоту большинства антенн, всё же требуется достаточный опыт, ориентирование в высшей математики и электродинамике. Данные знания помогут лучше разбираться в схемах и чертежах и понимать все используемые термины.

В первую очередь, необходимо ознакомиться с фото устройства антенн и основными терминами, встречающимися в инструкциях:

• «КУ» – обозначение силы мощности устройства, обозначающая соотношение принятого сигнала к основному ее «лепестку»;
• «КНД» – коэффициент пропорции площади телесного круга антенны к уровню наклонности угла всех лепестков устройства;
• «КЗД» – соотнесение принятого на главный листок сигнала и совокупной мощности устройства.

Также следует учитывать следующие моменты:

• Мощность диапазонной антенны зависит от уровня полезного сигнала.
• Указанные характеристики не всегда взаимосвязанные, что требует особого внимания при наладке оборудования.
• Каждый элемент устройства надежно приваривается или спаивается с соседним.
• Уличные узлы основательно фиксируются всевозможными креплениями.
• В местах нулевого потенциала обязательно использования цельного гнутого металла.
• В качестве центрального стержня чаще всего используется медный или другой устойчивый к коррозии коаксиальный кабель.
• Соединять элементы рекомендуется паяльным аппаратом в 40 В, при одновременном использовании легкоплавных припоев и флюс-пасты.
• Для наружной антенны обязательна наладка качественной защиты соединений от осадков, температурных перепадов и прочих негативных природных воздействий.

Типы антенн

Прежде чем приступить к изготовлению ТВ антенны своими руками, стоит разобраться в типах и технических характеристиках телеприемников.

В зависимости от места установки различают комнатные и уличные телеприемники. Устройства для помещений эффективны только в зонах уверенного приема сигнала. Они не подходят для дачных телевизоров. Для сельской местности и удаленных от телеретранслятора зон используют уличные телеприемники.

По типу усилителя сигналов телеприемники бывают активными и пассивными. Конструкции пассивного типа принимают и усиливают импульсы за счет собственной геометрии. Они не нуждаются в электропитании, не вносят собственных помех и шумов в сигнал, который принимают. Сделать антенну пассивного типа самостоятельно проще всего.

Активные устройства оснащены усилителем сигналов, который питается от электросети. Активный усилитель сам создает помехи и искажения в зоне уверенного приема в случае выбора слишком мощного или некачественного прибора.

Watch this video on YouTube

Эфирное вещание ведется на метровых или дециметровых волнах. Для приема только метровых или только дециметровых диапазонов вещания лучше всего подойдут диапазонные телеприемники. Например, для передачи цифрового эфирного телевидения DVB-T2 в нашей стране применяют только дециметровый диапазон.

Логопериодическая, или всеволновая, телеантенна может принимать волны как метрового, так и дециметрового диапазона. Это широкополосная конструкция с 10 вибраторами. Логопериодическое устройство по коэффициенту усиления соответствует 3-4 элементной всеволновой антенне.

Рабочие частоты ограничиваются самым большим и самым маленьким вибратором приемника. Он хорошо согласуется с фидером. Его коэффициент усиления не изменяется, то для подключения к фидеру не требуются симметрирующие и согласующие устройства.

Кабель с сопротивлением 75 Ом входит в нижнюю трубку, выходит у конца (который направляют в сторону телецентра) и соединяется оплеткой с концом нижней трубки, а сердцевиной — с концом верхней трубки.

Внешне и по принципу работы логопериодическая телеантенна представляет собой несколько канально-волновых устройств, соединенных вместе. Причем каждое из них имеет собственный вибратор, рефлектор и директор. При поступлении сигнала возбуждаются вибраторы, наиболее близкие по размеру к половине длины его волны. Такие телеантенны используют для приема как цифрового, так и аналогового вещания.

У приемника типа волновой канал самая простая конструкция, которую можно быстро собрать из простых и доступных материалов. Она принимает аналоговый телесигнал вблизи телевышки и цифровой — за пределами крупных населенных пунктов, где мало помех.

Проверка самодельной ТВ-антенны

Проверить самодельную антенну можно только после окончания её сборки. Цифровые каналы телевизор будет искать автоматически, так что от вас требуется лишь правильно установить антенну. Делается это следующим образом:

1. Выберите подходящее место для проверки. Антенна должна быть направлена в сторону ближайшего ретранслятора сигнала. Установите антенну в подходящем месте.
2. Включите телевизор и запустите поиск каналов. Откройте один из найденных.
3. Поворачивайте самодельную антенну, пока сигнал не станет максимально стабильным. Изображение должно перестать рябить или прерываться.
4. Если нет возможности поймать прямой сигнал, пытайтесь ориентироваться на отражённый, повернув антенну в противоположную ретранслятору сторону.
5. Если сигнал так и не стал чётким, остаётся лишь корректировать конструкцию и предпринимать новую попытку.

Сборка платы

Чтобы продолжить сборку такой антенны для телевидения, придётся самостоятельно смастерить плату. Ничего сложного в этом нет. Берем кусок текстолита размером в 2,5*3,5 см и толщиной 1,5 мм, и размещаем на его поверхности дорожки из медного провода, также как указано на схеме.

Схема сборки платы

Диаметр провода должен быть в пределах 0,4 мм. Его можно закрепить на плату с помощью клея. Для уменьшения воздействия извне и придания нашей конструкции красивого вида, прячем нашу плату в коробочку из пластмассы или металла, заранее просверлив дырки для кольца и кабеля. После этих подготовительных работ, начинаем собирать конструкцию.

Домашнее цифровое HDTV-устройство

Мощная антенна для телевизора, способная принимать сигнал в 490 МГц, изготавливается из трансформатора, который лучше приобрести, поскольку самостоятельно сделать его будет непросто. Также потребуется:

• картон;
• скотч:
• фольга;
• степлер;
• клей.

Для изготовления телеприемника используется схема, по которой вырезаются все детали из картона. Элементы обклеивают фольгой, сгибают и подрезают. Шаблон и схему лучше всего предварительно найти через поисковик и распечатать на принтере или перечертить с печатного издания.

Вначале нужно изготовить рефлектор длиной около 35 см и оклеить его с одной стороны фольгой. В средине прорезают 2 прямоугольника одного размера для крепления уловителя.

Из подготовленных деталей собирается антенна. Отступая 35 мм от рефлектора, к пластине приклеивают элементы формы «бабочка». Их можно прикрепить с помощью степлера. В середине каждого такого элемента делают отверстие для кабеля, к которому подключают трансформатор и прикрепляют штекер.

Watch this video on YouTube

Двойной или тройной квадрат для 100 км

Данная конструкция представляет собой альтернативный вариант самодельной комнатной антенны, с помощью которой можно довольно эффективно усилить даже слабый, забиваемые внешними помехами сигнал. Антенна фактически составляется из двух, трех или большего количества квадратов, сформированных из проводника (медной или латунной проволоки) и крепящихся на двух планках (сделанных из того же проводника).

Ее главной особенностью является то, что такая антенна нуждается в четком позиционировании: она должна смотреть точно на передатчик, иначе эффекта усиления слабого сигнала добиться не дастся. Такая антенна годится для того, чтобы принимать сигнал на расстоянии в 100 км.

Конструкция и материалы

Рамки-квадраты имеют тем меньший размер, чем дальше они удалены от держателя.

Расположение каждого последующего квадрата относительно предыдущего осуществляется на 50% от длины стороны квадрата.

• Самый большой – рефлектор.
• Меньший квадрат называется вибратором.
• Самый маленький (третий) квадрат – директор.
• Планки, которые скрепляют квадраты воедино называются стрелами.

3 квадрата дают самое мощное усиление (главное здесь – точно направить антенну на излучатель). Такая антенна должна крепиться на деревянном держателе, причем любые металлические части и детали должны быть удалены от рамок на расстояние, не меньше полутора метров.

Подсоединение активной рамки (вибратора)

Подключение рамок антенны к коаксиальному кабелю нужно с помощью согласующего устройства. В качестве последнего используют симметрирующий короткозамкнутый шлейф. Он делается из отрезков антенного кабеля и имеет 2 отрезка: правый – «шлейф» и левый – «фидер». Задача шлефа и фидера быть переходником от объемного контура антенны к асимметричному коаксиальному кабелю. Для соединения с концов как шлефа, так и фидера на расстоянии 20-25 см. снимается изоляция и удаляется алюминиевый экран, а оплетка кабеля скручивается в жгут. Затем:

1. Оплетка шлейфа и сердечник кабеля фидера припаиваются к левому концу вибратора (который в данном месте прорезается, образуя квадратное полукольцо).
2. Оплетка фидера припаивается к правому концу вибратора.
3. Оплетку шлейфа (с другого конца) также соединяют с оплеткой фидера посредством перемычки из металла. Соединяемые таким образом жгуты следует спаять между собой.
4. Сердечники кабелей должны располагаться параллельно друг другу. Расстояние между ними должно быть не более 5 см. Для того, чтобы прогарантировать такое взаимное расположение, следует в качестве крепежной базы использовать, к примеру, текстолитовую пластину.
5. Коаксиальный кабель к телевизору подсоединяется (припаивается) к нижней части фидера. То есть, получается, что оплетка спаивается с оплеткой, а центральный проводник — с центральным проводником.

Такой переходник позволит добавить изображению четкости и избавить от помех, особенно на больших расстояниях нахождения антенны от передатчика.

Чертеж с размерами приведен ниже:

Типы приемных устройств

Наибольшим усилением и самым высоким коэффициентом обладает направленная антенна «волновой канал». К сожалению, данная конструкция сочетает хорошие характеристики с самым узким частотным диапазоном. Идеальная антенна «волновой канал» имеет максимальный коэффициент усиления только на одном частотном канале. Чем дальше отстоит частота остальных каналов, тем ниже коэффициент усиления. Перед тем, как сделать такое устройство, нужно знать точную частоту приема.

Самой распространенной конструкцией, доступной для повторения в домашних условиях, является антенна Харченко или ее разновидности. В литература антенна Харченко для приема ТВ каналов известна также как восьмерка или биквадрат.

Обладая достаточным усилением, восьмерка позволяет уверенно принимать много каналов. Так что, антенна на 100 каналов своими руками – не сказка. К примеру, если телецентр передает три мультиплекса по тридцать программ, то в сумме уже есть 90. А так как простая антенна Харченко имеет двухстороннюю направленность, то можно принимать ТВ программы с другого телецентра.

При небольших расстояниях до передающего центра комнатную антенну можно сделать из телевизионного кабеля.

Технология изготовления такой конструкции следующая:

1. На конце кабеля снимается изоляция с оплетки и центральной жилы, которые затем скручиваются вместе.
2. На расстоянии, равном длине волны принимаемого канала (расчет длины волны будет приведен ниже) снимается изоляция до оплетки.
3. Посередине между концом кабеля и оголенной оплетки снимается внешняя изоляция и подрезается полностью оплетка.
4. Кабель сгибают в кольцо и соединяют вместе скрученный конец и оголенную оплетку.

При необходимости, для телевизора, например, на даче, нетрудно сделать за 15 минут конструкцию для приёма ТВ из пивных банок. Как она выглядит, показано на рисунке ниже. Банки следует располагать язычками друг к другу. К языкам крепят концы телевизионного кабеля. Расстояние между торцами банок, к которым крепится провод должно составлять 50-75 мм.

Довольно низкое усиление и слабые направленные свойства окупаются широкой полосой пропускания. Поэтому антенна на 20 каналов обладает минимальной затратностью как в финансовом плане, так и по времени.

Пример как сделать и модернизировать антенну вы увидите в ролике ниже.

Типы принимающих антенн

Главная задача телевизионной антенны — ловить сигнал в определенном частотном диапазоне. ТВ принимает 2 частоты:

• метровый — фиксирует аналоговое в диапазоне 1 — 300 МГц.
• дециметровый ловит волны на частотах 0.3 — 3 ГГц.

Диапазон классифицируются на эфирное и спутниковое телевидение. Суть работы состоит в том, что когда сигнал контактирует с металлическими частями он образует электромагнитное поле. В металле, благодаря его активной силе, образовывается ток. Он движется к телевизору по специальному кабелю и образуется красивой картинкой и четким звуком в телевизоре. Самая большая задача — это расположить приемник так, чтобы сигнал образовывался максимально четко. Поэтому и приходится порой вешать устройство на улице или постоянно поправлять его рожки, особенно после длительного негативного воздействия погодных условий.

Порядок выполнения конструкции

Для начала берем дощечку требуемого размера и делаем разметку по схеме:

Порядок выполнения конструкции

Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.

«Волновой канал» (до 50 км)

Эффективной также является волновая телеантенна, правда, только для улавливания сигнала телевидения на расстоянии до 50 км. Ее также можно соорудить своими руками.

Размеры и схема

Одноканальные антенны типа «волновой канал» являются направленными антеннами, которые эффективно усиливают слабый телевизионный сигнал (в том числе, цифровой).

Фактически, это набор множества одноканальных антенн, объединенных единой стрелой. Для подключения к единому коаксильному кабелю здесь также применяется аналогичным образом выполненный симметризирующий переходник.

Каждая антенна в данном комплексе обеспечивает прием сигнала по одному каналу. В итоге это позволяет улучшить качество приема и визуального изображения. Волновые антенны эффективны еще и в тех случаях, когда транслирующийся сигнал приходит с нескольких направлений (если, к примеру, рядом с приемником находится несколько излучателей-трансляторов). Такие антенны не нуждаются в четкой ориентации их на источник сигнала, что делает их весьма эргономичными в эксплуатации.

Элементы антенны «волновой канал» лучше изготавливать из:

• Несущую стрелу – из алюминиевых или медных (что реже) трубок, диаметром 2-4-см – на каналах с первого по пятый, из трубок, диаметром 20-30 мм – на каналах с шестого по двенадцатый.
• Вибраторы (поперечные несущей стреле части) изготавливаются также из металлических трубок, диаметром 16-22 мм – на каналах с первого по пятый; и диаметром 10-14 мм – на каналах с шестого по двенадцатый.

Крепление к мачте осуществляется по центру тяжести антенной стрелы.

Чертеж приведен ниже:

Как самостоятельно изготовить и подключить?

Изготовление производится путем сдавливания и последующей сварки трубок указанных диаметров между собой, а именно:

1. сначала формируется несущая стрела;
2. затем на нее навариваются поперечные антенны-вибраторы.

Подключение антенны к телевизору осуществляется с использованием коаксиального кабеля через симметрирующий переходник.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке – она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками – 25-30 мм, расстояние между пластинами – не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные – высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой – этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Используем проволоку

Еще одна простая конструкция — самодельная антенна из проволоки. Для ее изготовления можно использовать медную или латунную проволоку. Эти материалы устойчивы к окислению.

Проволоку нужно зачистить с концов от изоляции. Один из них присоединяют к телевизору, а другой — к батарее системы отопления. Труба выводится на крышу — она будет работать усилителем сигнала. Такая антенна сможет принимать не более 5 сигналов. Проволоку можно протянуть на балкон и закрепить на веревке для белья.

Сделать ТВ антенну из проволоки можно и другим способом. Для него потребуется:

• 2 отрезка проволоки из меди шириной 3-4 мм и 1,8 м в длину;
• пластина из фанеры или металла размером 15 на 15 см;
• усилитель (можно использовать старые дециметровые усилители);
• электродрель;
• телевизионный кабель;
• железная труба или арматура для изготовления мачты;
• болты.

Watch this video on YouTube

Такая антенна из медной проволоки собирается следующим образом:

1. Делают уловители, для чего сгибают проволоку в форме 2 ромбов со сторонами по 45 см. Это оптимальная длина рамки для подобного устройства.
2. Полученные ромбы фиксируют на основе. Для этого в точках крепления, расплющивая проволоку, просверливают отверстия и вкручивают болты.
3. Если в качестве основы используется металлическая пластина, то для крепления уловителя можно использовать сварочный аппарат.
4. В центре закрепляем усилитель и подключаем к нему кабель.

В качестве мачты здесь проще всего использовать металлическую трубу, которую можно просто вкопать в землю или прикрепить к любой подходящей опоре. Антенну закрепляют на верхушке мачты, а кабель протягивают через нее. Всю конструкцию для защиты от коррозии красят.

Еще один популярный телеприемник из медной проволоки, который можно сделать самому — малогабаритная антенна необычной формы «бабочка». Для наружного применения такое устройство делают из проволоки толщиной 2-4 мм, для внутреннего — 2 мм и тоньше.

Для приема телеканалов делают рамку. Длина рамки — 500 мм, ширина — 200 мм. Ее перекручивают таким образом, чтобы получилось 2 одинаковых треугольника, которые с помощью кусачек разделяют и припаивают к кабелю, оставляя 14 мм расстояние между вершинами. На другой конец кабеля прикрепляют штекер. Конструкцию скотчем или изолентой приматывают к материалу со свойствами диэлектрика — дереву, эбониту, пластику.
