СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт

Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом

Не путайте со схемой подключения проводов к клеммам трехфазной вилки. Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.

Итак, далее производим подключение проводов к трехфазной вилке согласно схеме. При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.

Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты.

После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер. В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.

При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.

Рекомендации электрика

Следует придерживаться основных правил при работе:

• на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток или выключателя;
• заведение жил проводится только вертикально или горизонтально;
• места соединений должны находиться только в монтажных коробках;
• для подземной прокладки кабеля нужно применять только целостный кусок с прочной броневой лентой;
• самой большой ошибкой является монтаж выключателя в разрыв ноля;
• разводку электропроводов запрещено производить возле поверхности из дерева, но, если это неизбежно, тогда используется изолирующий шланг или прокладка из асбеста и стали толщиной 0,2 – 0,5 мм.

Как и зачем подключать 380 Вольт в частный дом

Вопросы энергоснабжения актуальны для каждого владельца частного дома. Однако когда подходит время решения этого вопроса, мы сталкиваемся с дилеммой: подключить 220 или 380 Вольт?

• Как и зачем подключать 380 Вольт в частный дом
• Нужно ли это
• Подключение сети
• Зачем нужны 380 вольт, и как подключить 3 фазы?
• Что такое и зачем нужны 380 вольт в частном доме?
• Почему в квартирах 220, а не 380 вольт с 3 фазами?
• Немного про 127, 220, 380 вольт и больше.
• Несколько правил при подключении 380 вольт в частном доме
• Ограничения для владельцев полного подключения
• Как подключить три фазы к частному дому?
• Преимущества и недостатки трехфазной системы электроснабжения
• Как оформить подключение трех фаз
• Elektro-Help.ru
• Правовая помощь в подключении к электросетям
• Как получить 380 вольт бытовому потребителю?
• Какой кабель лучше выбрать для подключения дома к электросети? Какие документы нужны для подключения 380 вольт в частном доме
• Документы на подключение электричества к участку
• С чего начать?
• Когда подключат свет?
• Какие есть ограничения для подключения электричества к частному домостроению?
• Чем грозит самовольное подключение к электросетям?
• Сколько стоит подключить электричество к частному дому / budmaydan.com
• Стоимость и виды подключения к электросети
• Необходимые документы для электрификации участка
• Выбор и покупка счетчика электроэнергии
• Подключение частного дома к электросети
• Документы, которые необходимы для подключения
• Варианты подключения к электросети
• Технические особенности проведения работ
• Документация, которая выдается владельцу
• Какой кабель нужен для подключения дома к электросети
• По воздуху
• Под землей
• АВБбШв
• ВБбШв
• Трехфазное подключение дома. Что следует учесть
• Сравнение преимуществ и недостатков однофазного и трехфазного подключения дома
• Однофазная сеть
• Трёхфазная сеть
• Потребляемая мощность
• Трёхфазные потребители
• Условия работы изоляции электропроводки
• Габариты оборудования
• Как выполнить трехфазное подключение дома
• Какие документы необходимо подготовить
• Технические условия
• Проект производства электроснабжения
• Акт разграничения по балансовой принадлежности
• Протоколы электротехнических замеров
• Договор с энергосбытом
• Трехфазное подключение дома, технические вопросы
• Особенности разделения PEN проводника
• Трехфазное подключение дома по TN-S
• Выбор места расщепления PEN проводника
• Трехфазное подключение дома, обрыв PEN проводника на КТП
• Вводное распределительное устройство электроэнергии
• Особенности конструкции ответвления
• Видео по сборке трёхфазного щита учёта на дом
• Будем рады, если подпишетесь на наш Блог!
• Как провести 380 Вольт в частный дом и какие документы нужны
• Преимущества трехфазной системы электроснабжения
• Как оформить подключение трех фаз
• Получение технических условий на электроснабжение
• Установленный порядок получения технических условий
• Какие документы нужны для получения ТУ?

На самом деле, можно реализовать любой из этих вариантов, и многие хозяева, не зная о возможностях второго случая, все-таки выбирают первое решение. Но действительно ли оно того стоит? Сегодня в частных домах все чаще встречается трехфазная электросеть на 380 Вольт. Сегодня поговорим о том, как ее подключить и разберем советы специалистов, зачем нужно это делать.

Применение высокого напряжения

Наиболее востребованными в частных секторах являются небольшие точки шиномонтажа, которые достаточно просто оборудовать, при наличии определенного начального капитала – проселочные дороги в таких районах предполагают периодические повреждения колес автомобилей. В таком случае однофазной линией не обойтись. Здесь потребуется подключение различных станков, компрессора 380 вольт и иных приспособлений. Единственное, что следует учесть – это тот же возможный перекос фаз. Для защиты электрооборудования стоит приобрести и установить реле напряжения или стабилизирующее устройство. Это увеличит срок службы двигателей 380 вольт, которые используются практически во всем шиномонтажном оборудовании.

Довольно часто высокое напряжение требуется и в самом доме. Некоторые модели кухонных плит не способны работать от 220В. Подобная ситуация может произойти и в многоквартирном доме, некоторые из которых, по причине пожароопасности или ветхости, не оборудованы газовыми приборами. Если приобретена подобная плита, порядок оформления подключения 380 вольт будет идентичным описанному выше.

Технические условия на электроснабжение частного дома до 15 кВт

При строительстве дома у потребителя на руках должны быть технические условия на электроснабжение частного дома. Для этого нужно написать письмо – заявление в компанию, которая владеет электрическими сетями. В данном документе потребитель должен написать свои данные (Ф.И.О), документ подтверждающий право собственности, запрашиваемую мощность (кВт), напряжение (230 или 380 В) и другую документацию по требованию энергоснабжающей организации. Это заявление должно быть официально зарегистрировано.

Важно знать. Для застройщиков частных  домов, дач, технические условия на электроснабжение объекта будут основным документом

Основные параметры для выдачи технических условий на электроснабжение

Необходимо учесть, если потребитель запросил у энергоснабжающей организации на электроснабжение дома запрашиваемую мощность более 15 кВт, то данный вопрос обсуждается в зависимости от пожеланий заказчика, существующего законодательства и технической возможности линии электропередач.

После того, как заказчик (потребитель) написал заявление, представители энергоснабжающей организации обязаны выдать ТУ на подключение к электросетям.

В том случае, если нет технической возможности для электроснабжения, то:

• Собственник электрических сетей организация в праве потребовать реконструкцию ВЛ или КЛ
• Установку дополнительных коммутационных аппаратов в КТП или ТП
• Компенсацию на данные виды работ

ТУ являются основным документом для ПСД (проектно-сметная документация).  На основании ТУ разрабатывается проект на электроснабжение и освещение жилого дома. В соответствии с ТУ и пожеланиями заказчика (потребителя), проектная организация выполняет проект по электроснабжению и освещению дома в соответствии с ПУЭ и СНиП.  В технических условиях кроме внешнего электроснабжения строительной площадки, дачи, дома, могут быть указаны требования к молниезащите, заземлению, прибору учета электрической энергии, коммутационным и защитным аппаратам.

После выполнения технических условий на электроснабжение, собственник электрических сетей выдает разрешение на подключение.  При этом владелец жилого дома должен заключить договор на электроснабжение частного дома, подписать акт балансовой принадлежности и технологической ответственности, после чего зарегистрировать прибор учета электроэнергии в качестве расчетного.

При подписании акта балансовой и технологической ответственности необходимо четко осознавать, что потребитель подписываете документ. На этом документе будет стоять линия разграничения, которая указывает, за какой участок электрической сети несет ответственность потребитель (то есть вы), а за какой энергоснабжающая организация. Только после этого, представитель местного отделения «Энергосбыт» или энергоснабжающей организации, выдает официальное разрешение на подключение к электрическим сетям.

Пару советов, которые могут пригодиться

Перед тем, как писать заявление о выдаче технических условий, лучше проконсультироваться у мастеров или инженеров, которые обслуживают данные электрические сети. Не всегда желание заказчиков совпадает с технической возможностью энергоснабжающей организации. К примеру, линия электропередач ВЛ – 0.23 кВ, а дом расположен в конце дороги. Тут необходимо учесть длину улицы и соответственно падение напряжения, сечение кабеля (провода), номинальный ток защитного аппарата в КТП (ТП), а потребитель попросил 0.4 кВ и так далее. Не каждый директор или начальник энергоснабжающей организации будет находиться на стороне потребителя. Очень часто данные представители хотят «залатать дыры» за счет простых людей. Будьте бдительны.

Source: 10i5.ru

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

{SOURCE}

Некоторые нормы безопасности при обслуживании трехфазной сети

В основном все правила схожи с работой по обслуживанию двухпроводных систем. Однако напомнить их лишним не будет. Самое первое, что следует знать – это неоправданность производства любых ремонтных работ без наличия определенных навыков. Здесь последствия могут быть более серьезными, чем при ошибках в обслуживании 220 В. Все работы производятся исключительно при снятом с вводного автоматического или фидерного выключателя напряжении. Если он находится на улице (часто монтируется на столбе), обязательно размещение на нем запрещающей таблички «Не включать! Работают люди». Это убережет от несанкционированной подачи питания.

Довольно часто приходится выполнять работы без снятия напряжения. В этом случае обязательно использование диэлектрических перчаток, защитных очков. Инструмент, при помощи которого производится ремонт или обслуживание, должен быть исправен. Трещины или сколы на изолированных частях являются обязательным поводом к отказу от его использования.

И главное. При появлении малейших сомнений в способности выполнить планируемые работы самостоятельно, лучше оплатить работу специалиста – в итоге выйдет дешевле.

Отходящие линии

Отходящие линии могут быть как однофазными, на 220 В, для питания бытовых устройств и сети освещения, так и трехфазными. Последними запитываются линии питания асинхронных электродвигателей, электрокотлы, мощные системы кондиционирования. Такая линия может быть отведена для электропитания отдельно стоящего гаража или мастерской.

Перед распределением отходящих линий 220 В, проверьте напряжения на всех трех фазах. За городом, в сельской местности, нередки случаи, когда одна и фаз «просажена», и напряжение на ней ниже, чем на других. Не стоит перегружать ее, подключая мощные энергоприемники. Бытовые приборы, критичные к пониженному напряжению (холодильник, стиральная машина), также лучше подключать к фазам со стабильным напряжением.

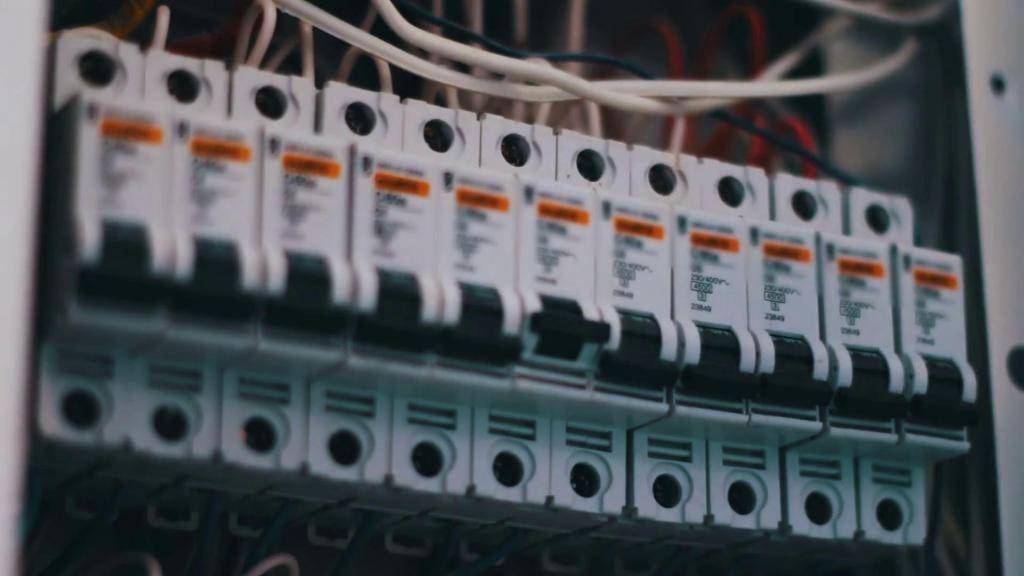

Для защиты однофазных отходящих линий, применяются однополюсные или двухполюсные автоматические выключатели. Преимущество последних в том, что при срабатывании они отключают не только фазный проводник, но и рабочий ноль. При некоторых авариях сети, на нулевой проводник может подаваться значительное напряжение.

Для разрыва ноля при аварии, нельзя использовать два независимых однополюсных автомата! При таком схемном решении, велика вероятность того, что автоматический выключатель на нулевом проводнике сработает первым. В этом случае, токоведущие части приборов останутся под напряжением, что может привести к поражению электрическим током!

Выбирая между однофазным и трехфазным подключением, оцените ваши потребности и возможности энергоснабжающей компании. Подключение дома к сети 380 В, сложнее технически и дороже, а потому, не во всех случаях оправдано.

Как правильно подключить автомат
Как подключить электродвигатель на 380 вольт

Как правильно проложить провода на участке

Работа проводится в несколько этапов, каждый из которых следует разбить на несколько шагов.

По нормативной документации за часть ответвления, которая будет идти в ваш дом, вы будете нести ответственность.

В большинстве случаев ответвлением служит близлежащая опора ЛЭП, откуда подвести кабель можно как воздушным путем, так и подземным. Что вам предстоит сделать:

1. Поставить опору на своем участке
   , если расстояние до воздушной линии составляет более 25 метров.
2. Подвести
   к опорному столбу и натянуть электрический кабель
   .
3. Приобрести
   3-фазный двух тарифный счетчик, автоматы, стабилизаторы напряжения
   и все это подключить.

Когда ведут одну фазу, то к алюминиевому кабелю придется купить еще и медный кабель. Провод с медными жилами нужен будет для запуска его через стену в дом, тем более если дом деревянный, то согласно ПЭУ проводить алюминиевый кабель сквозь стену запрещено
.

По правилам и нормам однофазная ветка проводится двумя проводниками — это фаза и ноль, со строго изолированном проводом — сечением не менее 16 кв.мм. Оптимальным решением будет использовать алюминиевый кабель СИП-4.

Срок эксплуатации кабеля составляет 25 лет, благодаря вшитой в изоляцию светооталкивающей полиэтиленовой оболочке устойчивой к разрушающему действию ультрафиолетовых лучей. Такой кабель подходит для питания в 220В.

Есть хороший вариант с оплеткой не поддерживающей горение — это ВВГ нг
, где аббревиатура «нг»
обозначает не горит. Этот кабель хорош при любом выборе проводки, можно заключить его в гофрированную трубу. Когда построен новый деревянный дом
и прокладывается проводка, то все места прохождения проводки через стены
пробуриваются буром, затем в отверстия вставляются металлические трубки
. Это необходимо сделать, так как дом со временем осядет.

Дополнительную защиту устраивают с помощью автомата (АЗ)
. Его нужно устанавливать в месте разрыва кабеля, это может находиться с наружной части жилья. Автомат защиты подбирают номиналом на одну ступень выше, чем у вводной автомата защиты в доме, чтобы при перегрузках первой сработала защита в щитке.

Нужно ли это

Действительно электросети на 380 Вольт сегодня набирают широкую популярность в частных домах. Собственно, их выбирает большинство жителей нашей страны, имеющих определенные представления о физике, и об электричестве в частности. Для обывателя может показаться, что различия несущественны, но если разобраться более подробно, преимущества трехфазных сетей на 380 Вольт в домах становятся очевидны.

Важно знать, что при двухфазном энергоснабжении на 220 В, главный потребитель (т. е

ваш частный дом) получает только одну фазу + нейтральный провод. Вместе с тем в электросети случаются перекосы, которые компенсируются не в доме, а в трансформаторе, обеспечивающем подачу электричества на район. Но при наличии мощных потребителей подстанция справляется далеко не всегда, из-за чего в вашем доме может мигать свет. Особенно часто такие явления встречаются зимой, когда используются мощные электрические обогреватели и «грузят» трансформатор. Если же подключить трехфазную сеть на 380 Вольт, все фазы используются только для дома. Образование перекосов в данном случае встречается крайне редко. Для этого нужна колоссальная перегрузка подстанции, которых практически не бывает.
Особенно рекомендуется подключить трехфазную сеть на 380 Вольт жителям частных домов, которые находятся в деревнях. Дело в том, что в малых населенных пунктах используются маломощные подстанции, а значит, и перекосы здесь могут случаться чаще. 380 В может стать оптимальным решением данной проблемы.
Если созданием сети 380 В будет заниматься человек, который разбирается в электрике и знает, как правильно подключить ввод, вы сможете остаться со светом даже в случае локальных аварий на подстанции. Если на трансформаторе произошла какая-либо поломка, вы рискуете остаться с энергоснабжением в 220 В при одной фазе. Но свет и некоторые потребители при этом работать все-таки будут.
Подобные решения позволяют упростить учет потребленной энергии, поэтому у контролирующей компании практически не бывает претензий к владельцам домов, использующих трехфазную сеть на 380 Вольт.

Итак, как видим, плюсы такого выбора вполне просты и понятны. Но как же осуществить подключение? Далее разберемся в этом вопросе подробнее.

Почему в квартирах 220, а не 380 вольт с 3 фазами?

Надеемся, наша информация Вас не сильно шокирует. Дело в том, что ввода на 380 вольт не существует, значит и вопроса как подключить, тоже нет.

Вы не поверили? Тогда поясним – есть ввод 4-х проводной (3-х фазный) и есть однофазный ввод (2-х проводной). Но! Обеспечив подключение 380 вольт и 3 фазы в частном доме , Вы получите что? Правильно – три независимые пары на 220В каждая. Запутались?

Давайте немного физики электричества. Мы не претендуем на Нобелевскую премию, мы попытаемся изложить ТОЭ, в так сказать бытовом приложении, с точки зрения аспектов переменного тока. Хотя без линейного напряжения нам не обойтись.

Итак, простыми словами: линейное напряжение — это линия, что ясно из названия, тогда как переменное – это «вращение», то есть окружность.

Взаимосвязь между линией и окружностью можно установить тригонометрическими зависимостями. Несмотря на то, что напряжение не имеет отношения к геометрии, все зависимости хорошо отражены именно тригонометрическими формулами.

Вращать окружность проще всего, толкая её в трёх точках , расположенных под углом в 120 градусов, отсюда и три фазы. Как и зависимость длины линии от длины окружности, которая (грубо) есть квадратный корень из 3( обновлено, корень из Пи было не верно, верно квадратный корень из 3 ), то есть примерно 1,73. Иначе говоря, при трёхфазной сети в 220 вольт мы получим у потребителя 127, а при 380 у потребителя будет 220 вольт. Остальные стандарты напряжений (ГОСТ) также подчиняются этому правилу. Именно по этой причине применение тригонометрических формул в электротехнике стало обыденностью.

Теперь вернёмся к подзаголовку, но сначала ещё немного теории. Изначально генерация даёт три фазных провода (под напряжением) и четвёртый – нейтральный провод, общий для всех трёх (аналог плюс и минус в батарейке). Напряжения могут быть большими, поскольку, чем выше напряжение, тем меньше потери на передачу энергии.

Для снижения напряжения служат трансформаторные подстанции, которые раздают для населения. Сколько? Правильно – 380 вольт, 3 фазы и те, кто запитан именно так, больше не имеет проблем.

Ограничения для владельцев полного подключения

«Чем больше свободы и полномочий мы предоставим народу, тем больше мы должны будем придумать ограничений для использования им этих привилегий» (с).

Вы, наверное, удивитесь, когда узнаете что это слова Цезаря. Давно это было, но с тех пор мало что изменилось. Да, 380 вольт и 3 фазы – это и свобода и привилегии, но их тоже всячески пытаются ограничить:

• Приборы учёта жёстко стандартизированы и своими руками Вы их не подключите. Более того, выбрать Вы сможете из предложенного списка (3-4 наименования), и купить на стороне не сможете тоже. Точнее сможете, но дешевле будет заплатить энергетикам;
• Примерная цена согласования полного подключения в Подмосковье в конце 2014-го года составляла от 80 до 100 тысяч рублей. При этом согласование на 220В стоит от 35 до 50 тысяч рублей. Таким образом, доплата может составить от 45 до 50 тысяч рублей. Окупаемость переплаты составит примерно 9 лет, если тарифы на энергию будут заморожены, и не будут расти;
• Если Вы затребуете слишком большую мощность при полном подключении, то по тарификации можете угодить в раздел промышленных предприятий, поэтому до начала согласования ознакомьтесь со списком тарифов и категориями потребителей.

А примерно так Ваш счётчик будет опломбирован – ФОТО 3.

Так что думайте, принимайте правильное решение, а мы, в заключение, напомним.

Если Вы 24 часа непрерывно будете пилить на циркулярной пиле, запитанной от сети в 220В доски, то заплатите почти в два раза больше за электричество, чем, если то же самое количество досок распилите на циркулярной пиле, работающей от сети в 380 вольт.

И это совсем не шутка и не фигура речи. Это хитрая математика синусоиды, в основе которой лежит переменный ток и нейтральный провод.

Способы подключения

Силовой кабель ВВГнг(A)-LS

Высокое напряжение опасно для жизни, поэтому не следует пренебрегать ТБ и правилами подключения.

Основа любого соединения — кабель

Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. Согласно ГОСТу, для розетки с напряжением 380В и силой тока 16 А достаточно провода с сечением от 1,5 до 4 мм

Кабель вилки должен быть минимум 1,5 и не более 2,5 мм. Толщина провода с заземлением должна быть 6 мм.

Монтируя коммутационные элементы, важно пользоваться правилом: подающий кабель — розетка, принимающий — вилка. Зачищая провод, нельзя допускать обламывание или запутывание жилы

Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев.

Четырехпроводные сети

Монтаж проводов начинается с разбора корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фаза. Возле контактов необходимо найти обозначения L1 L2 L3 и в произвольном порядке подключить к ним три фазных провода. Далее требуется найти нулевой провод и зажать его на клеме, подписанной буквой N.

Пятипроводные сети

При подключении разъема с пятью контактами используется схема схожая с предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с заземлением. Наличие земли требует дополнительный элемент цепи — автомат УЗО. Данная связка позволит предотвратить поражение током, если корпус или монтажная рейка будут под напряжением.

Подключение трехфазной розетки

Подключение может происходить как с применением УЗО, так и без. Все зависит от наличия защитного заземляющего кабеля. Подключение симметрично, поэтому порядок соединения силовых кабелей произвольный. В конце монтажных работ следует проверить правильность подключения и исправить ошибки.

Стоит ли подключать 380 вольт

Трехфазное напряжение в частном доме это действительно удобно и выгодно, хотя оформление необходимой документации и последующее подключение сопряжено с определенными сложностями. Если принято решение подводки 380 вольт, то стоит учитывать специфику подобной системы. В обычной домашней электросети 220 В при ремонте оборудования или замене защитной автоматики можно обойтись общими рекомендациями. Для трехфазной системы уже требуются определенные знания и навыки. Если домашний мастер ими не обладает, лучше при производстве монтажа и последующего обслуживания воспользоваться помощью профессиональных электромонтеров.
