Преимущества дистанционного управления

Основным преимуществом люстр с дистанционным управлением является возможность их включения и выключения на расстоянии, не сходя со своего места. Это особенно актуально для больших квартир, оборудованных сразу несколькими светильниками. Управление люстрами может осуществляться на расстояниях 30-100 метров, сигнал способен легко проходить сквозь стены, давая возможность выключать свет в другой комнате.

Внешний вид данных осветительных приборов совершенно не отличается от аналогичных стандартных устройств. Элементы, принимающие сигнал абсолютно невидимы. Рабочие режимы каждого вида люстр зависят от таких факторов, как тип и количество ламп, наличие подсветки с несколькими основными цветами. Поэтому, в пульте имеется возможность не только задавать цвет, но и плавно изменять его.

Основное освещение тоже легко регулируется путем отключения нескольких выбранных ламп или с помощью уменьшения их яркости. Сам пульт управления является основным элементом в системе, поскольку без него невозможно управление как таковое. Однако, в случае его выхода из строя, включение и можно производить обычным выключателем. На пульте имеются кнопки, обеспечивающие доступ к любому из режимов работы ламп.

Систему дистанционного управления можно приобрести отдельно и встроить, практически, в любой вид светильников.

Как приобрести люстру хорошего качества

Следуя 5 простым правилам, вы имеете все шансы принести домой качественное изделие:

Поинтересуйтесь сертификатом качества, если говорят, что его нет, откажитесь от покупки, даже очень понравившейся люстры, сразу. К люстре нормального качества должен прилагаться сертификат с переводом на русский.
Откройте гарантийный талон и посмотрите на срок, чем он длиннее, тем лучше. Проконтролируйте, чтобы продавец правильно его оформил , поставил подпись и печать.
Посмотрите на упаковку — хороший производитель делает ее красивой и добротной.
Проверьте наличие реквизитов производителя. Ответственная фирма всегда их указывает, а кроме того, дает ссылку на свой сайт.
Чек храните, пока не закончится срок гарантии, тогда вам не придется выполнять ремонт самостоятельно.

Эту красоту сделали в Китае, но пусть она вас не ослепляет — проверьте все, что касается качества, следуя нашим рекомендациям

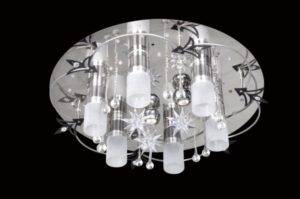

Потолочные светильники с ПДУ отлично гармонируют с дизайном квартиры в стиле модерн

Лавина, играющая разноцветными красками. Пользуясь пультом, вы можете увеличить поток света или сделать так, чтобы он только чуть мерцал в темноте

Особые случаи

В зависимости от вида устройства способы установки и подключения будут иметь особенности.

Модели с галогенными лампами

Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться

При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой

Для качественного подключения нужно выполнять следующие требования:

1. Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
2. Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
3. Запрещено использование диметров для управления галогенками.

Галогенные лампочки подключаются только в перчатках!

Подключение светодиодной люстры

Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.

При наличии подсветки, гирлянд

Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.

Китайские люстры

На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания. Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

• мультиметр
• пробник
• изоляционную ленту
• нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать

Уделите этому особое внимание, чтобы однажды она не свалилась с потолка

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Перед первым включением, еще раз внимательно проверяют все подключения и соединения, и только потом вставляют питание в дистанционный пульт и делают пробное включение.

Общая информация о блоке контроллера

ПДА позволяет манипулировать устройством на расстоянии. Для светильников обычно используются блоки Wireless Switch различных типов (например, Y -2 E, Y-4 E, Y -7 E). Давайте рассмотрим показатели свитча с последней маркировкой:

• напряжение — 200−240 В;
• 3 канала выхода;
• мощность на канал — до 1 кВт (галогеновые и лампы накаливания), до 0,2 кВт (энергосберегающие источники света);
• ареал работы — 8 метров.

На каждом контроллере можно отыскать схему подключения. При условии, что вы умеете читать подобные документы, установить устройство не составит особых затруднений. Даже если вы не умеете это делать, поможет данное руководство, ведь его вполне достаточно для качественного монтажа светильника.

Типичные неисправности

Актуально для сложных моделей, функционирующих в комбинированном режиме. Не включается какая-то группа ламп (например, диодные). Сначала проверяем сами источники света. Если причина в них — заменяем на новые. Не помогло? Тогда изучаем трансформатор на предмет целостности. Встречаются случаи, когда бытовой прибор начинает моргать при шевелении, но не подает признаков жизни при использовании пульта или стационарного приспособления. Решается это простой зачисткой контактов и более тщательным переподключением.
Перестал функционировать переключатель подсветки. Проверяем напряжение, если это требуется — приобретаем новый элемент.
Не работает пульт. Тут стоит начать с батареек. Вполне возможно, они отслужили свой срок. Если не помогает, проверяем кнопки сквозь камеру смартфона. Если этот элемент сломался, будет появляться белое пятно

Когда и это не решает проблему, стоит обратить внимание на приемник сигнала. Замените его при необходимости.
Вообще нельзя включить свет

Проверяем напряжение в сети, исправность ламп и наличие короткого замыкания между проводкой и внутренними деталями светильника.

Как видите, причин неисправности может быть несколько. Чтобы их выявить, вам, возможно, потребуется специальный прибор — мультиметр. Его приобретение тоже не является проблемой. Достаточно посетить соответствующую торговую точку.

Сделать вышеприведенную операцию можно весьма быстро, даже при отсутствии должной сноровки. Если возьметесь за работу сами, то не только сократите расходы на энергию, но и сэкономите на услугах электрика. Главное — все делать строго по инструкции. Лучшей наградой для нас будет положительный отзыв о данном материале.

Замечательный текст! Все проверил на практике. Просто и понятно. Спасибо!

Дмитрий

Теперь чувствую себя заправским электриком. Все написано понятным языком. Вчитываться в термины не нужно. Ясно и без этого!

Александр

В Сети редко встретишь толковые материалы по электрике. Ваш сайт — исключение. Спасибо за интересную и полезную статью!

Кто

Как правильно собрать люстру

После вскрытия упаковочной коробки проверяют комплектность поставки. Должны быть:

• светодиодные светильники.
• галогеновые светильники
• блок питания.
• пульт управления.

Казалось бы, что нет ничего сложного в том, чтобы собрать и подключить ее к электрической сети. На самом деле оно так и есть, но много времени уходит на распаковку и подготовку к сборке всех ее комплектующих изделий. Когда все распаковано и подготовлено к монтажу, можно смело начинать работу.

В корпусе люстры, который будет закреплен на потолке, устанавливают контроллер и блок питания. Их необходимо ограничить в свободе перемещения, то есть необходимо тщательно закрепить в корпусе с помощью двухстороннего скотча.

Крепление и подключение проводов

Методика крепления люстры к потолку остается прежней. Классические варианты предусматривают крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус люстры. Для каждой модели прилагается инструкция, как это сделать.

Крюк для крепления люстры на потолке

Металлические планки для крепления люстры

Сложность при сборке системы дистанционного управления, подключения люстры заключается в том, где установить контроллер. Контроллер – это один из важнейших элементов дистанционной системы управления, он принимает сигналы, посылаемые с пульта или стационарного выключателя, и осуществляет заданные сигналом коммутации для установленного режима освещения. Опции могут быть самые разные:

• включение отдельных групп ламп на люстре;
• регулировка яркости освещения;
• на стационарном пульте бывают функции поиска дистанционного пульта – нажимается соответствующая кнопка и подается сигнал, который включает на дистанционном пульте мелодию или тональный звук, что значительно облегчает его поиск.

Обычно контроллер имеет малые габариты и легко помещается под декоративный колпак люстры, который закрывает колодку подключения проводов на потолке.

Установка контроллера в корпусе люстры

Можно установить контроллер в стене со  стационарным переключателем или в другом месте, для этого придется протянуть от него провода к люстре и стационарному пульту управления.

В квартирах для освещения обычно предусматривают двойной или тройной выключатель, контроллер расширяет эти возможности.

Различные модели контроллеров имеют отличия в схемах подключения. К каждому изделию прилагается электрическая схема, иногда даже пиктографический рисунок, где указан цвет проводов и места соединения. При сборке рекомендуется придерживаться этих инструкций. В большинстве случаев на контроллере три контакта для подключения к сети –  фаза, ноль и заземление, и 2–4 контакта на отдельные группы ламп, которые подключаются к фазным проводам люстры (обычно коричневого цвета).

Одноканальный контроллер и пульт дистанционного управления

Все нулевые концы соединяются скруткой в один контакт, который изолируется кембриком, изолентой или специальными пластиковыми колпачками. Провода заземления (желто-зеленого цвета)  соединяются таким же образом и фиксируются предусмотренным для этого болтом на корпус люстры. Если такого крепления нет, допускается заизолировать контакт и никуда не подключать.

Многоканальный контроллер и пульт дистанционного управления для люстры

Монтаж контроллера и все электрические соединения делаются при обесточенной сети в помещении этого здания.

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

• Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
• Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
• Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Подключение люстры с пультом управления своими руками

Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.

Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.

Важно не перепутать подключение сети к контроллеру

Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.

Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

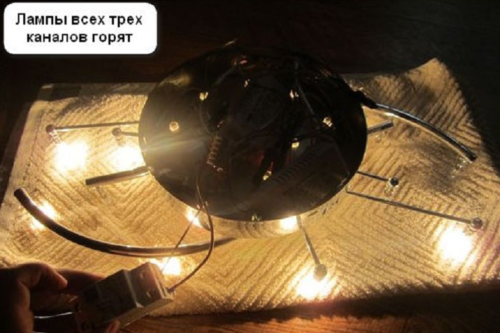

Испытание включения фонаря с пульта «на земле»

Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.

Проверка перед установкой на потолок

Крепление и установка люстры с пультом

Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.

Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.

Проверяем нагрев блоков

После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

Как настроить пульт для люстры

На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».

Чем проще устройство, тем реже оно ломается

В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.

Поиск заземления

В современных домах из-за обилия электроприборов и их сложности, большинство щитков дополнительно оснащается заземленной шиной. Далее от этой шины заземляющий провод подходит к розеткам с заземляющим контактом. А в случае необходимости и к светильникам и люстрам.

На рисунке Вариант 1 — провода к люстре от проводки с одноклавишным выключателем, Вариант 2 — с двухклавишным выключателем. Обще принято, что для обозначения провода «земля» используется провод с желто-зеленой оболочкой изоляции. Для подсоединения провода «земля» к корпусу светильника или люстры, на корпусе есть болт или винт.

При подключениях нельзя путать провода «ноль» и «земля». Они близки по содержанию, и при подключении люстры к цепи освещения с заменой нейтрали на заземление лампочки хоть и будут гореть, но при определенных условиях это может нарушить нормальную работу электропроводки всего дома.

Как правило, для подключения люстры в жилом помещении не применяется ее заземление. Но если есть желание, то «землю» подключают к корпусу люстры. Подобное решение актуально во влажных помещениях.

Схема подключения люстры с пультом

Основным элементом конструкции является контроллер коммутации сигналов. Чаще всего это неразборная коробка, на которой приведены сведения о подключении светодиодов – LED, или галогенных ламп – Н. На китайских контроллерах информация может быть иероглифами с плохим дублированием на английском.

На блоке приведена схема подключения каналов

Такие приборы могут иметь обозначения «Wireless Switch» или «Control Switch», что обозначает коммутатор, управляемый с пульта. Наиболее популярные модели Y-2E и Y-7E. Если найдется одна из моделей, то можно считать, что с контроллером в люстре повезло. Модель Y-7E наилучшим образом подходит для домашних светильников с управлением от пульта.

В его структуру входят:

• Три канала управления, два из которых по 1000 Вт соответственно, под галогенки и светодиоды для люстры, один – 200 Вт под люминесцентные источники света;
• Система коммутации входного переменного напряжения 240В;
• Приемник, обеспечивающий захват управляющего сигнала с пульта на расстоянии до 8 м.

Схема подключения разных типов светильников к своему каналу приведена ниже.

На входе в контроллер используется пара проводов синего и коричневого цвета, это стандартная расцветка для цепи входного напряжения. Если есть сомнения в правильности подключения потолочных проводов к блоку микроконтроллера, можно дополнительно поискать надпись INPUT или вход.

Как подключить светодиодную люстру

Сам факт использования в приборе освещения универсального контроллера упрощает задачу, так как прибор в паре с пультом можно снять с люстры и использовать в любом другом светильнике. Кроме того, существует возможность использовать люстру для одного типа источников света — галогенок или светодиодов, без ущерба конструкции. Нужно лишь угадать, какой паре контактов соответствует кнопка на пульте.

Блок для светодиодной люстры без пульта

Другое дело, если подключение светодиодной люстры выполняется с помощью моноблока, имеющего лишь одну пару выводов. Как правило, ввод в блок выполнен проводами произвольного цвета. Так как контроллер не заземляется, то нет особой разницы, куда паять ноль и фазу. На выходе у китайца присутствует пара цветных проводов без обозначений.

Кроме того, до сборки и подвеса люстры необходимо проверить, как работает пульт, не греется ли блок под нагрузкой. Отдельно проводят тесты на дальность срабатывания сигналов от пульта.

Как подключить галогенную люстру с пультом управления

Порядок подключения ничем не отличается от светодиодного варианта. Единственным дополнением является установка понижающего трансформатора для галогеновой лампы.

Внешний вид понижающего трансформатора приведен на фото.

Мощность транса должна быть больше общего потребления ламп

Количество электронных преобразователей равняется числу галогенок, как правило, для каждой группы ламп используется один или два блока, в зависимости от мощности и схемы подключения.

Как устроены люстры с пультами дистанционного управления

Может возникнуть вопрос о том, для чего нужен пульт, когда ее можно включить и выключить с помощью установленного выключателя. Следом возникает следующий вопрос о необходимости самого выключателя, если имеется дистанционное управление.

Обычно у таких люстр имеется не одна, а несколько световых групп, светодиодное освещение для создания световых эффектов и галогеновые лампочки для освещения, всем этим можно управлять удаленно.

Схема управления работает с помощью радиоканала, это позволяет управлять устройствами вне зоны прямой видимости, зона действия от 10 до 100 метров.

Пульты всегда работают в одной связке с приемниками, настроенными на одну частоту, и продаются в одном комплекте. С помощью приемника управляется контроллер, управляющий созданием световых и цветовых эффектов. Для управления эффектами имеются кнопки на пультах.

Контроллер может управляться и с помощью выключателя. Он запрограммирован и настроен таким образом, что при каждом включении выключателя, будет подключен новый световой режим. В корпусах люстр расположены также блоки питания для светодиодов и галогенных ламп.

Поиск необходимых запчастей

Если же Вы все-таки не испугались сложностей и не отказались от такой «безумной» идеи, как ремонт люстры с пультом управления своими руками, то нужно найти все необходимые элементы.

Если же цены не самые доступные или же нет необходимых элементов, то следует обратиться за помощью к интернету – во многих онлайн-магазинах, особенно тех, что организуют поставку товаров из Китая, можно найти большое разнообразие радио- и электродеталей. Ждать в этом случае, возможно, придется долго, однако такой способ поиска товаров на сегодняшний день один из самых удобных. Кроме того, здесь можно присмотреть себе новую люстру с дистанционным управлением на тот случай, если попытки реабилитировать погасшую люстру не увенчаются успехом.

Была у Друга люстра на 9 маленьких лампочек и со светодиодной подсветкой, но залило с крыши её водой да так, что дым пошел. Сняли-разобрали, — оказалось, всего-навсего вышла из строя часть блока дистанционного управления. Можно было починить, но, раз есть возможность купить новое по доступной цене, почему бы ею не воспользоваться?
Что именно случилось со старым блоком и стоило ли его чинить, решайте сами, а я судить об этом просто не берусь =)
Новый обошелся примерно за $4.5 — бывают скидки. Посылка пришла чуть более, чем за месяц, пупырки небыло, тем не менее, ничего не разбилось; выглядит гораздо симпатичней старого:
плата спроектирована аналогично, но чуть поаккуратнее компоненты выстроены ровно:
Пульт дистанционного управления поставляется в комплекте, питается он от батарейки 23A12V
, которой в комплекте нет

и это подчёркнуто в описании товара, но лично для меня было плюсом — цена ниже, а батарейку можно вынуть из старого пульта. Возможно, старый пульт можно настроить на новый блок управления, покрутив, как мне показалось, переменный конденсатор, но в продаже были только блоки в комплекте с пультами и морочиться с настройками мы не стали.
Кстати, такая же батарейка ставится и в беспроводные кнопки звонков;) поэтому, если Ваш беспроводной звонок перестал звонить и в кнопке нет батарейки, ищите у соседей с такими же кнопками или с люстрами на дистанционном управлении XD. Правда, у меня такой звонок перестал звонить из-за того, что от вилки внутри звонка отпаялся контакт =)
Плюсом батарейка вставляется вниз, но я случайно перепутал полярность — и ничего страшного не случилось. Кнопки кликают четко — чувствовалось даже сквозь почтовый конверт

Нижняя переключает все три реле, верхние — по одному.
На коробке нарисована схема и инструкция, при подключении важно правильно подсоединить фазу:
В люстре изначально лампы были поделены на 2 группы: 3шт. и 6шт

+ светодиоды. Последние располагались по 4 возле каждой лампы и были подключены ПОСЛЕДОВАТЕЛЬНО к хитрому блоку питания…
Китайцы, япономать… ну Вы поняли, что нужно сделать для поиска неисправности в герлянды из 36 светодиодов…
Кстати, светодиоды для замены брали здесь — — пока Друг позванивал все светодиоды и менял поврежденные, я рассмотрел их блок питания… Это типичный представитель блока питания на конденсаторе, мультиметр выдавал порядка 220V =)
Так как на данном блоке питания светодиоды так и не загореись, было принято решение переделать его с применением трансформатора на 9V — взят оттуда диодный мостик и подключить светодиоды от каждой лампы параллельно — 9групп по 4 светодиода. После этого светодиоды загорелись везде, кроме одной лампочки, там мы быстро нашли неисправный и заменили его. Ура! Светит не так ярко, как раньше, но главная задача — восстановления функции дистанционного управления люстрой — выполнена!

Блоки питания в чёрных корпусах — для лампочек на 12V, внизу слева — наш многострадальный диодный мостик в корпусе от старого бп и трансформатор рядом; по-хорошему, надо его заменить на более мощный и ограничить ток через светодиоды — сделаем, если они начнут перегорать или если Другу будет мало синего света =)
Если бы не последовательные светодиоды, управились бы минут за 10.
